【STM32】基础定时器 TIM 详解：从极简原理到寄存器全解析

---

基础定时器 TIM 详解：从极简原理到寄存器全解析

1. 极简原理：把定时器当作一个"闹钟"

生活中带"定时"功能的场景：发条或电池驱动闹钟按秒计时，到了设定时间（闹钟响），执行既定事项（起床、去上学）。

定时器的本质功能：设定延时，然后超时后，通过超时触发完成某种工作。

要在单片机内实现类似效果，需要做到三点：

1. 把时间本身进行量化（这样才能进行时间比较）；
2. 设定未来超时时间；
3. 超时，触发完成特定工作。

1.1 量化时间（微观视角）

想象一个以固定时钟频率对外输出电脉冲的时钟源，再想象一个计数器硬件电路------每收到一个电脉冲（上升沿）就自增 1。两者结合，就是"时间量化"的最小系统：

① 时钟源的"节拍"必须是均匀的

假设时钟源输出 1000Hz 方波，那么每个时钟周期 = 1/1000s = 1ms，也就是每 1ms 产生一次上升沿。这个"周期"就是时间的"最小刻度"。

② 计数器按节拍自增

计数器每收到一次上升沿就 +1：收到 1 次 → 计数值 1；收到 123 次 → 计数值 123。

③ 数字即时间

因为节拍固定（1ms/次），所以：

计数值 123  ←→  已经过去了 123ms

在固定频率的时钟周期下，计数器数字，就是时间。

④ 量化精度由时钟频率决定

• 时钟 1000Hz → 1ms 计一次 → 时间分辨率 1ms，能分辨的最短时间差是 1ms；
• 时钟 1MHz → 1us 计一次 → 分辨率 1us；
• 时钟频率越高，时间分辨率越高，计时越精准（这正是后面为什么要引入"分频器"和追求高频时钟源的原因）。

1.2 设定未来时间

既然时间能被量化，当前时间和未来某个时间点当然也能被量化、能比较。

我们再新增一个用户可以设置的寄存器（表示未来某个时间点），计数器更新时和它比较是否相等：

• 设定 500ms → 计数器每次自增都做一次比较；
• 不相等 → 继续计数（本质就是在做延时）；
• 相等 → 说明定时器"到点"了，该"响"了。

这个"可设置的寄存器"，就是后面 TIMx_ARR（自动重装载寄存器） 的雏形；

"比较是否相等"的电路，就是时基单元内部的比较器。

1.3 触发完成特定工作

当计数器数值等于或大于用户提前设定好的数字时，自动触发某种动作，完成具体工作。

这个"数字的比较"本质就是"时间的比较"------到达预定时间之前只做计数，本质就是在做延时。

这里关于"超时/溢出"的条件说得很模糊（"等于还是大于"？），后面在定时器内部会专门阐述------结论是溢出条件是 CNT = ARR + 1（"凡溢出，必超过"），先留个悬念。

1.4 小结：定时器"三要素"

要素	硬件载体	说明
量化时间	时钟源 + 计数器（CNT）	把时间变成数字
设定未来时间	可设寄存器（ARR）	设定"闹钟响"的时刻
超时触发	事件/中断/DMA 电路	到点后自动干活

---

2. 基础定时器是什么？

定时器的核心就是一个硬件计数器，它按固定节奏数数，数到你设定的数字时就触发一个动作。

---

3. 为什么要有基础定时器？

如果每隔 2s 让 LED 翻转一次、每隔 2s 打印一次数据，之前只能：

while(1)
{
    HAL_Delay(XX);   // 软件延时
    // 做动作
}

软件延时看似简单，其实有三大痛点：

痛点	说明
占用 CPU	HAL_Delay 期间 CPU 只能空转等待，什么活都干不了。 定时器一次只配 1 个 LED，如果配 10 个任务、每个都要延时，CPU 就被"卡死"在延时里
时间不精准	软件延时的计时基于 SysTick 中断，实际触发时间会受中断优先级、其他中断抢占、代码执行时间影响，误差不可控
无法并发	多个任务需要不同延时周期时，软件延时只能顺序执行，无法"并行计时"

硬件定时器的优势正好相反：

由硬件独立计数，CPU 零负担；

超时通过中断/事件/DMA 精准触发；

多个定时器可以并行工作，互不干扰。

类比：

软件延时 = 你亲自盯着秒表倒数；

硬件定时器 = 交给一个独立的人（硬件）看表，到点了他拍你肩膀（中断）或者直接替你干活（DMA/事件）。

---

4. STM32 定时器类别介绍

对于 STM32F103ZE 芯片，按功能分三类：

类别	定时器	功能特点
基础定时器	TIM6、TIM7	仅有基本的计时功能和 DAC 转换触发功能（本章主讲）
通用定时器	TIM2、TIM3、TIM4、TIM5	基础全部功能 + 输入捕获、输出比较、PWM 生成、正交编码器输入
高级定时器	TIM1、TIM8	前两者全部功能 + 互补 PWM 输出与死区控制、紧急刹车、主从模式（电机领域用）

器件一览（数据手册 STM32F103 功能配置表）：

型号	Flash	SRAM	通用定时器	高级定时器	基础定时器	GPIO
F103Rx	256K	48K	4（TIM2~5）	2（TIM1/8）	2（TIM6/7）	51
F103Vx	384K	64K	4	2	2	80
F103Zx	512K	64K	4	2	2	112

"多达 11 个定时器"的由来：

8 个片上定时器（TIM1~8）+ 系统定时器 SysTick + 2 个看门狗（IWDG 独立看门狗、WWDG 窗口看门狗）。

认知细节：

基础、通用、高级定时器看起来都是定时器，但最好把他们当作 3 个不同的外设。

这样可以用独立视角理解不同定时器，不容易把概念搞混。

---

5. 基础定时器原理

5.1 定位：片上外设

基础定时器（TIM6/TIM7）属于 MCU 内部的片上外设。

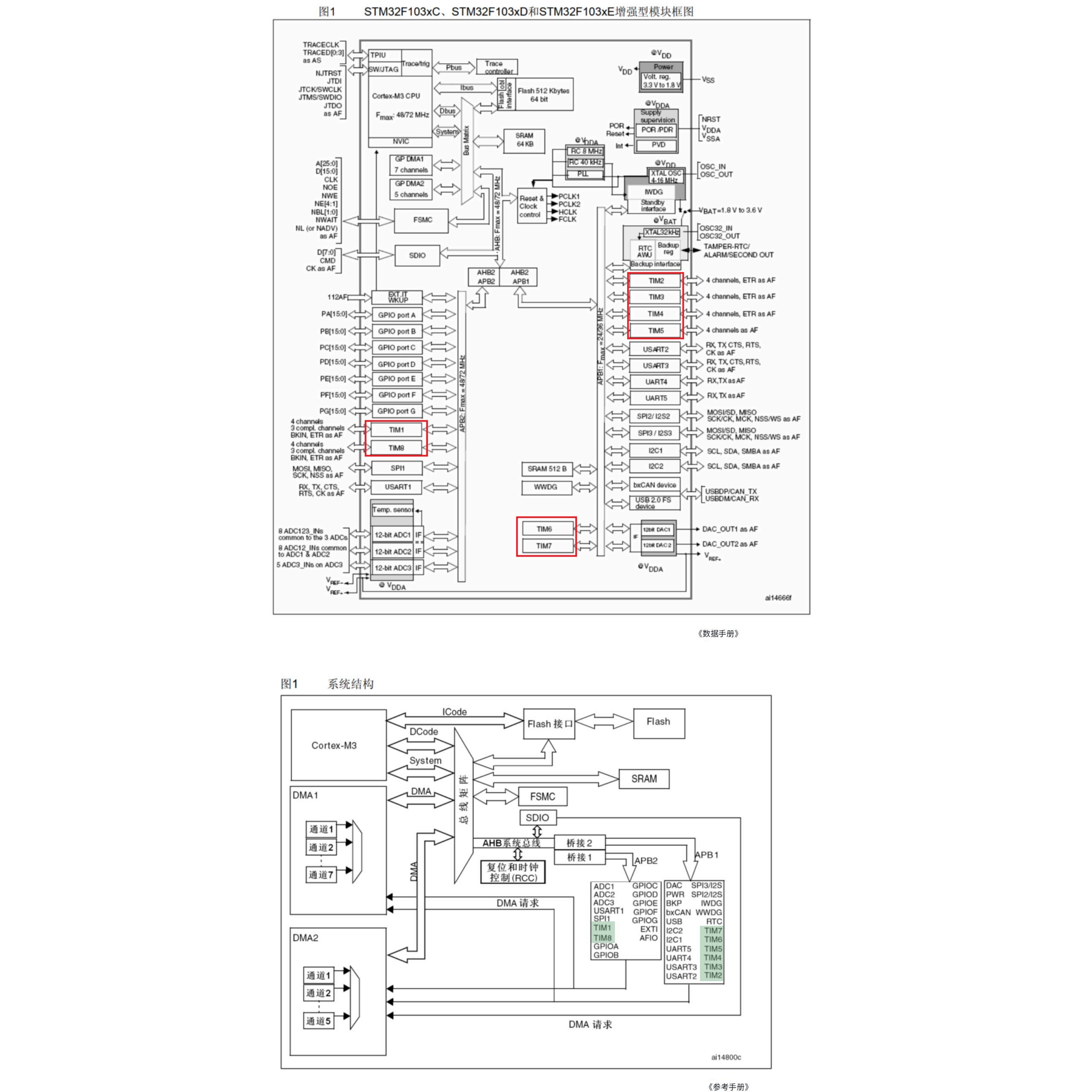

从系统结构图看，它挂在 APB1 总线上，与 I2C1/2、SPI2、USART2/3、DAC 等"慢速外设"同住一屋。

后面研究基础定时器原理时，就认为是研究 TIM6 或 TIM7 这样的片上外设即可。

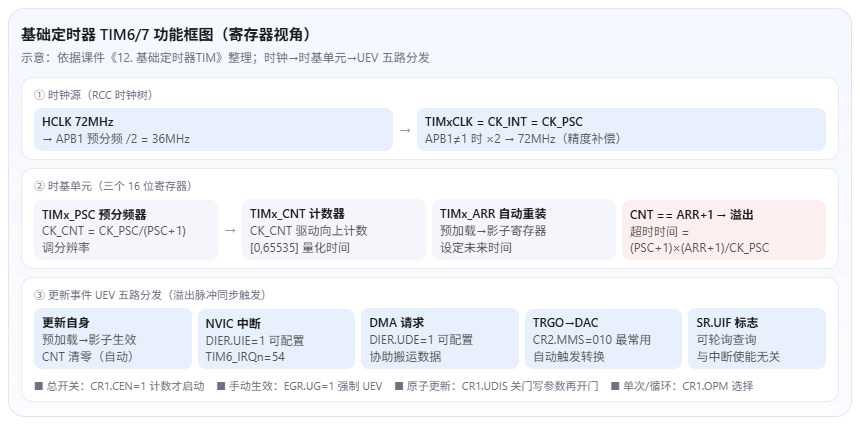

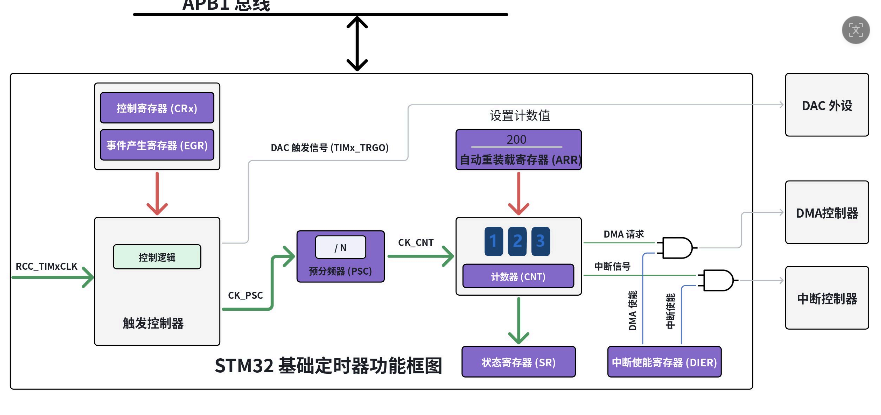

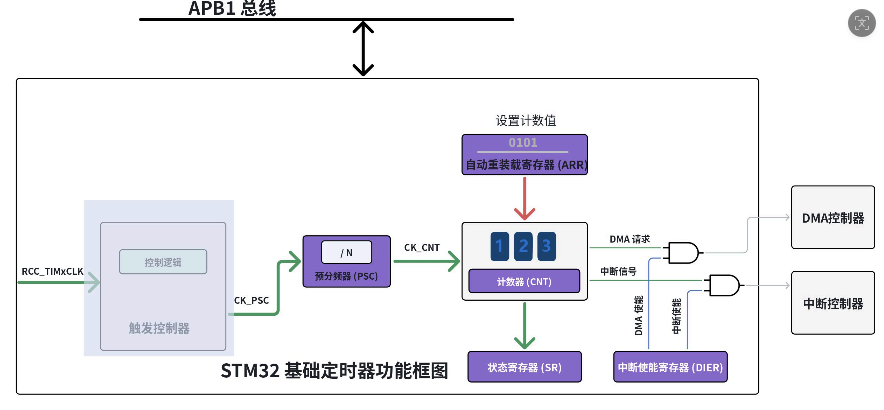

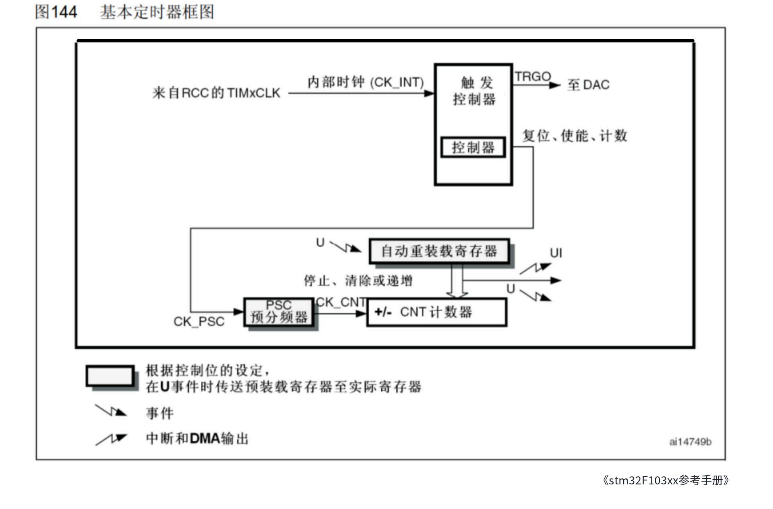

5.2 原理：基本定时器框图（图144）

整个结构框图（参考手册 stm32f103xx）：

来自RCC的TIMxCLK → 内部时钟CK_INT → 触发控制器 → 预分频器PSC → CK_CNT → 计数器CNT
                                                └→ 自动重装载寄存器ARR（预加载→影子）◄──┘（比较）
                                                             │
                                          CNT 溢出 → 事件 UEV → 中断和DMA输出 / TRGO至DAC

下面一部分一部分来看。

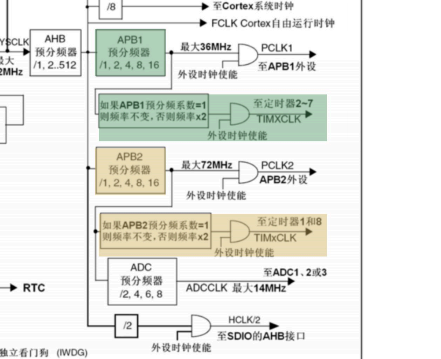

5.2.1 时钟源（时钟树全景）

定时器要根据固定频率更新计数器，就必须要有时钟源。

在 STM32F103ZET6 中，这个时钟源由 RCC 模块时钟树提供。

完整时钟路径（标准配置下）：

HSE 外部晶振 8MHz
    → PLL 锁相环 ×9
    → SYSCLK 系统时钟 72MHz
    → AHB 预分频器（HCLK 分频=1）
    → HCLK 72MHz
    → APB1 预分频器（PPRE1=/2）
    → PCLK1 = 36MHz  （APB1 总线时钟）
    → 定时器时钟补偿 ×2
    → TIMxCLK = 72MHz

其中 APB1 预分频系数由 RCC_CFGR 寄存器的 PPRE12:0 位决定（000=不分频、100=/2、101=/4...）。我们不用手动配它（标准库/CubeMX 已配好），但要理解它的后果。

关键规则：

基础定时器挂接在 APB1 总线上，APB1 最大频率 36MHz。

输入到定时器内部的时钟频率和 APB1 预分频器配置系数有关：

如果 APB1 分频系数 = 1，则 TIMxCLK = APB1
如果 APB1 分频系数 ≠ 1，则 TIMxCLK = 2 × APB1

场景	HCLK	APB1 分频	APB1 频率	TIMxCLK
① 标准全速（最常见）	72MHz	2	36MHz	36MHz × 2 = 72MHz
② 低速运行（不翻倍）	36MHz	1	36MHz	36MHz
③ 大比例分频	72MHz	4	18MHz	18MHz × 2 = 36MHz

为什么会有这么奇怪的"×2"设定？ 本质是对定时器时钟的精度补偿：

• 定时器时钟源频率越高越好（计数精度、计时精度越高）------希望它跑 72MHz；
• 但 APB1 总线上挂了很多 UART、I2C 等"慢速"外设，总线频率太高它们受不了、功耗激增------APB1 必须 ≤ 36MHz；
• 于是规定"只要 APB1 分频 > 1，定时器时钟 = APB1 的 2 倍"------既满足慢速外设，又尽量不损失定时器精度。

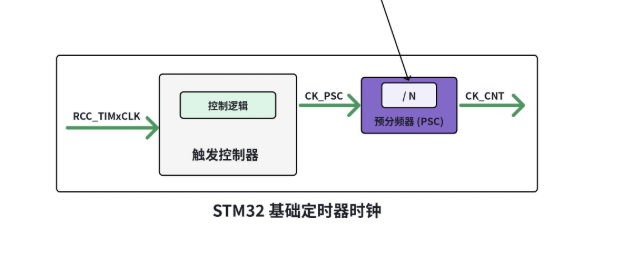

三个时钟概念：

名称	含义
TIMxCLK	定时器外设时钟（来自 RCC），频率取决于挂载总线和 RCC 倍频设置
CK_INT	内部时钟。定时器选择"内部时钟源"模式时作为驱动源，基础定时器只会用 CK_INT
CK_PSC	预分频器输入时钟，真正输入到 PSC 的时钟

细节：

对基础定时器而言，TIMxCLK = CK_INT = CK_PSC，可以把这三个概念当成"一根导线"上的概念。

之所以存在三组概念，是为了手册表达方便和未来硬件扩展（比如通用定时器可以通过外部引脚输入时钟，那时 CK_INT 就不等于 TIMxCLK 了）。

5.2.2 时基单元（Time-Base Unit）

这是基础定时器的最核心部分，由三个 16 位寄存器组成：

寄存器	位数	取值范围	作用
TIMx_CNT （计数器）	16 位	0, 65535	时钟信息到来时自动计数，完成时间的量化
TIMx_ARR （自动重装载寄存器）	16 位	0, 65535	与未来超时时间相关：设置未来时间点，时基单元比较 CNT 与 ARR
TIMx_PSC （预分频器）	16 位	0, 65535	动态配置时间分辨率（分频）

① TIMx_PSC 预分频器（偏移 0x28，复位值 0x0000）

寄存器位定义：

15  14  13  12  11  10   9   8   7   6   5   4   3   2   1   0
┌───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┐
│                        PSC[15:0]  (rw)                        │
└───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┘

• 位 15:0 PSC[15:0]：预分频器数值；
• 计数器的时钟频率 CK_CNT = fCK_PSC / (PSC[15:0] + 1)；
• 在每一次更新事件（UEV）时，PSC 的数值被传送到实际的预分频寄存器（影子）中。

为什么分频系数是 PSC+1 而不是 PSC？

因为 PSC=0 时至少要"1 分频"（不分频）。

如果公式是 /PSC，PSC=0 就会除以 0------所以硬件规定 实际分频系数 = PSC + 1：

需求	PSC 设置	实际分频系数
1 倍分频（不分频）	PSC = 0	1
1000 倍分频	PSC = 999	1000
最大分频	PSC = 65535	65536

实际分频系数 = PSC[15:0] + 1，范围 [1, 65536]
F_CK_CNT = F_CK_PSC ÷ (PSC[15:0] + 1)

② TIMx_CNT 计数器（偏移 0x24，复位值 0x0000）

寄存器位定义：

15  14  13  12  11  10   9   8   7   6   5   4   3   2   1   0
┌───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┐
│                        CNT[15:0]  (rw)                        │
└───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┘

• 位 15:0 CNT[15:0]：计数器数值；
• 有了分频后的 CK_CNT，计数器每经历一个时钟周期就自动计数一次；
• 基础定时器只支持向上计数（0,1,2,3,4...），其他计数方式（向下、中央对齐）是通用定时器的功能，不用考虑；
• 为什么是 16 位？16 位最大 65535，配合分频器足以覆盖绝大多数定时需求（比如 72MHz 最高分辨率下，ARR=65535 时最长周期约 0.91ms，但加上 PSC 最大分频 65536，最长可达约 59.6s）。

③ TIMx_ARR 自动重装载寄存器（偏移 0x2C，复位值 0x0000）

寄存器位定义：

15  14  13  12  11  10   9   8   7   6   5   4   3   2   1   0
┌───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┐
│                        ARR[15:0]  (rw)                        │
└───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┘

• 位 15:0 ARR[15:0]：自动重装载数值；
• ARR 的数值将传送到实际的自动重装载（影子）寄存器中；
• 如果自动重装载数值为 0，则计数器停止；
• 为什么名字这么怪（"自动重装载"）？------因为未来一旦超时，定时器会把预加载寄存器中的值自动重新装载（重装）到影子寄存器中，这个动作是硬件自动完成的，所以叫"自动重装载"。后面讲影子寄存器时会彻底明白，此处先当普通 16 位寄存器。

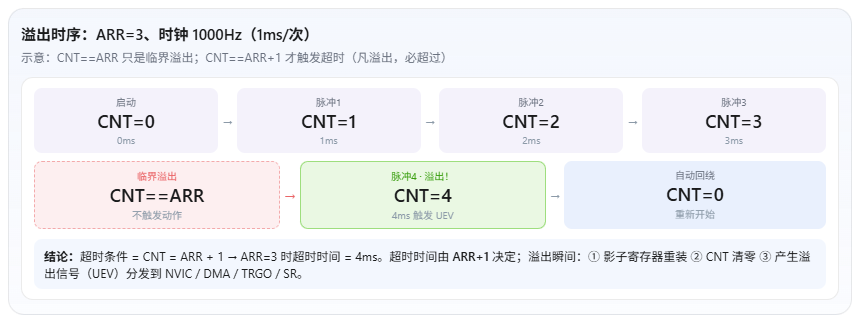

5.2.3 溢出与超时（重点概念，逐步拆解）

假设设置 ARR = 3、时钟 1000Hz（1ms 一次计数）。我们用表格跟踪计数器的一生：

脉冲序号	时间点	CNT 值	与 ARR=3 比较	是否触发动作
（启动）	0ms	0	未到	否
第 1 个脉冲	1ms	1	未到	否
第 2 个脉冲	2ms	2	未到	否
第 3 个脉冲	3ms	3	CNT == ARR	否（临界溢出，不算）
第 4 个脉冲	4ms	4（溢出）	CNT == ARR+1	是！触发超时

关键认知：

• CNT == ARR 在硬件角度并不是溢出，也不会触发任何动作，最多称之为临界溢出；
• 按数字溢出的认识：凡溢出，必超过------计数器计到 ARR 设定值后，再计一个脉冲时发生的归零（或翻转）动作，才叫做定时器溢出；
• 计数器溢出后自动从 4 变回 0（支持重新开始，可设置）；同时时基单元硬件产生一个"溢出信号"触发后续动作。

结论：

超时条件是 CNT = ARR + 1。

当你设置 ARR=3、1000Hz 时，超时时间其实是 4ms------超时时间由 ARR+1 决定。

例：设置 ARR=999，表示 1000ms 之后超时；反过来，要 1000ms 超时，就设置 ARR=999。

概念同步：定时器视角里，定时器溢出 = 定时器超时，后续当做一个概念。

5.2.4 计算练习（公式推导 + 典型例题）

先把公式推导一遍（面试要能现场推）：

第 1 步：CK_CNT = CK_PSC / (PSC + 1)        ← 分频后的计数时钟
第 2 步：单个周期时长 = 1 / CK_CNT = (PSC + 1) / CK_PSC   ← 计一次数花的时间
第 3 步：超时时间 = 单个周期时长 × (ARR + 1)  ← 共需 ARR+1 次计数才溢出
第 4 步：代入 → 超时时间 = ((PSC + 1) × (ARR + 1)) / CK_PSC  ← 总公式

练习一（正向计算）：TIMxCLK=72MHz，分频 PSC=71，ARR=999，求单次超时时间和 1s 内超时次数？

① 频率被切分：72 / (71+1) = 1MHz → 即 1us 触发一次计数
② 超时时间：(999+1) × 1us = 1000us = 1ms
③ 1s 内超时次数：1s / 1ms = 1000 次

练习二（逆向计算）：需求每 500ms 触发一次超时，怎么设置参数？

① 让定时器工作在最高频率 TIMxCLK = 72MHz
② 设定分频：期望每 100us 产生一次脉冲触发计数 → CK_CNT = 10kHz
③ CK_CNT = CK_PSC / (PSC+1) → PSC+1 = 72MHz / 10kHz = 7200 → PSC = 7199
   （预分频器 16 位最大 65535，7199 < 65535，设置合法）
④ 500ms / 100us = 5000 次计数 → ARR = 5000 - 1 = 4999
   （自动重装载 16 位最大 65535，4999 < 65535，设置合法）

练习三（综合）：想获得 1s 周期、2us 分辨率，怎么配？

① 分辨率 2us → CK_CNT = 500kHz → PSC+1 = 72MHz / 500kHz = 144 → PSC = 143
② 1s / 2us = 500000 次计数 → 但 ARR 最大只能 65535！
③ 结论：单靠基础定时器无法同时满足"高分辨率 + 长周期"，需要换方案
   （提高分辨率放弃周期 / 降低分辨率 / 用 32 位计数器组合------这正是通用定时器/级联的意义）

小结：定时器配置的本质是用 PSC 定"刻度"，用 ARR 定"总数"，二者共同决定超时时间。

5.2.5 影子寄存器（关键机制，三阶段拆解）

自动重装载寄存器 TIMx_ARR（Auto-Reload Register）有些特殊，由 2 个寄存器组成：

1. 预加载寄存器（Preload Register）：程序员可以看见的、用于读/写操作的寄存器；
2. 影子寄存器（Shadow / Active Register）：程序员看不见，但在内部真正起作用的寄存器。

读写路径：

对 ARR 的读、写操作，实际是通过读写预加载寄存器实现的；

预加载寄存器中的数值会在特定时机（更新事件 UEV）自动传输到影子寄存器中（单向传输，就像通信主题里数据寄存器和移位寄存器）。

超时比较的对象：

超时比较，都是计数器 CNT 和影子寄存器比较**------影子寄存器才是硬件使用的寄存器。**

参考手册上看到的寄存器其实是预加载寄存器，而硬件内部参与比较的是影子寄存器。

未来一旦超时，基础定时器会自动：

1. TIMx_ARR自动把预加载寄存器的值设置到影子寄存器中（"自动重装载"名字的由来）；
2. 计数器 CNT 自动清 0，方便下次重新开始计数。

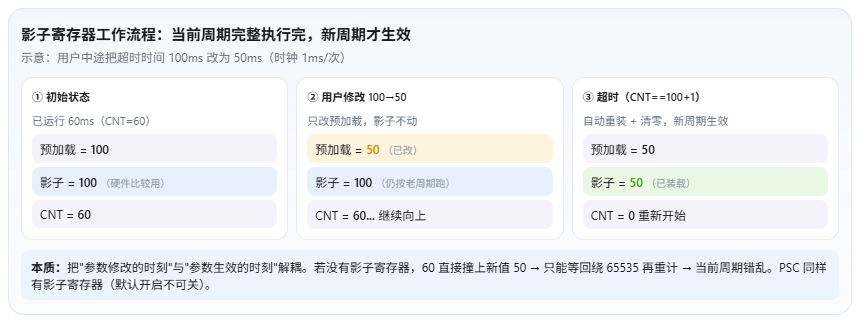

为什么需要影子寄存器？（三阶段场景）

假设：

时钟源 1ms 一个周期，计数器 1ms 自增一次，超时时间是 100ms 之后，当前计数器已经计数 60ms。

场景一（无影子寄存器）：突然想把超时时间从 100ms 改为 50ms。

① 修改立即生效（无影子缓冲）
② 当前计数器已经是 60 > 新设定 50
③ 超时规则是"计数器 == 自动重装载值 + 1"，可当前计数器已经超过了
④ 只能等计数器计数到 65535，回绕到 0，再重新计数到 50+1 才触发超时
→ 当前周期错乱，完全不满足要求！

场景二（有影子寄存器）：同样突然把超时时间从 100ms 改为 50ms。

① 用户修改 → 只改预加载寄存器（程序员看见的）
② 影子寄存器保持 100 不动 → 老的计数功能正常进行
③ 当前周期完整跑完（计数到 100+1 触发超时）
④ 超时瞬间 → 硬件自动把预加载寄存器的新值 50 装载到影子寄存器
⑤ 计数器清零，开启新的计数周期（按 50 跑）
→ 整个时序完全正确！

影子寄存器的本质意义：

把"参数修改的时刻"和"参数生效的时刻"解耦。

预加载寄存器本质是影子寄存器的缓存。

可以不用缓存吗？

可以。TIMx_CR1 的 ARPE 位（位7） 控制：

ARPE	行为	风险
0（禁用缓冲）	写入预加载寄存器的值直接传输到影子寄存器，修改立即生效	可能在计数器运行过程中打断当前周期
1（启用缓冲）	新值暂存预加载寄存器，只在更新事件 UEV 时才传到影子寄存器，下一周期生效	无（推荐）

PSC 预分频器也有影子寄存器，但不支持用户使能、默认就是开启的------你直接修改 PSC 即可，当定时器超时更新时，PSC 的影子寄存器也会被同步更新。

最佳实践：推荐使用带缓冲的定时器。

5.2.6 超时事件与中断（触发）

对定时器要有一个认知：定时器的核心功能之一就是"触发"。四类触发行为：

触发类型	说明	状态
触发自己更新	超时后：① 重装 ARR 预加载到影子寄存器（无新配置就继续用老的）；② 计数器 CNT 重新清零；③ PSC 预分频器自动更新	Done
触发执行代码	基本定时器连接 NVIC，直接向 CPU 触发中断，CPU 执行定时器中断处理方法	Done
触发拷贝数据	基本定时器连接 DMA，超时时间触发时向 DMA 发起请求进行数据拷贝（定时器只是触发源，协助其他外设搬运）	Done
触发其他硬件功能	计数器溢出，推动触发控制器，通过 TRGO 产生脉冲，触发其他硬件工作（最核心的是 DAC）	后面 DAC/ADC 章节讲

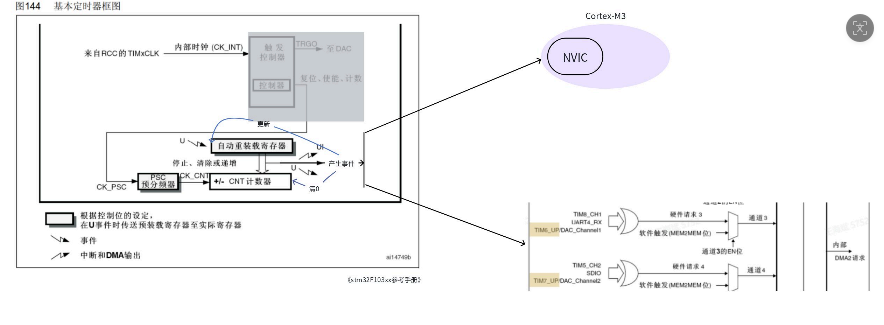

中断路径细节：

• 基础定时器连接 NVIC（嵌套向量中断控制器），超时事件直接向 CPU 触发中断；
• 中断号：TIM6_IRQn = 54、TIM7_IRQn = 55（向量表地址 0x0000_0118 / 0x0000_011C）；
• 在 HAL 库中，两个定时器共用同一个中断服务函数框架：TIM6_IRQHandler / TIM7_IRQHandler 内部调用 HAL_TIM_IRQHandler，最终回调 HAL_TIM_PeriodElapsedCallback------用户只需要重写这个回调函数即可。

DMA 路径细节：

定时器连接 DMA 只是未来作为触发源，协助其他片上外设进行数据搬迁（例如定时器定时把内存中的数据搬到 DAC 寄存器，实现波形输出）；UP = Update，即"时间到了"的信号。

事件与中断（重要辨析）：

• 事件（广义）****：硬件状态的特定变化（如电平翻转、计数溢出），是内部逻辑电路产生的一个脉冲信号，代表"发生了什么"------是客观发生的事实；
• 中断路径**：CPU 响应某个事件并暂停当前任务去处理它的过程------是 CPU 对特定事件的一种处理方式；**
• 事件路径（狭义）****：事件脉冲不经过 CPU，直接送往其他硬件模块（触发 DAC/ADC 启动、触发 DMA 搬运数据），实现外设之间的自主协同------是其他硬件对特定事件的一种自主处理方式。

（类比：快递来了是"事件"；你自己去取是"中断路径"；让你舍友去取是"事件路径"。事件是客观发生的，处理方式可以选。）

5.2.7 使能相关（DIER / SR）

定时器超时后产生事件，可以触发 CPU 中断、DMA、DAC 等各种动作，但不一定每次全部生效------必须按需设置，相关配置寄存器就是 TIMx_DIER（DMA/中断使能寄存器，偏移 0x0C）：

15  14  13  12  11  10   9   8   7   6   5   4   3   2   1   0
┌───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┐
│       Reserved          │UDE│        Reserved        │     │UIE│
└───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┘
                          │rw                              │rw

位	名称	作用
位8	UDE	更新 DMA 请求使能：0 禁止 / 1 使能更新 DMA 请求
位0	UIE	更新中断使能：0 禁止 / 1 使能更新中断

（DIER = Timer DMA/Interrupt Enable Register。）

与事件相关的还有状态寄存器 TIMx_SR（偏移 0x10）：

15  14  13  12  11  10   9   8   7   6   5   4   3   2   1   0
┌───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┐
│                     Reserved                       │     │UIF│
└───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┘
                                                     │rc w0

• 位 15:1：保留，始终读为 0；
• 位 0 UIF（Update interrupt flag）：更新中断标志，硬件在更新中断时设置该位，由软件清除；
• 0 = 没有产生更新；1 = 产生了更新中断。下述情况下由硬件设置：
  • 计数器产生上溢/下溢并且 CR1 中 UDIS=0；
  • 如果 CR1 中 URS=0 且 UDIS=0，当使用 EGR 寄存器的 UG 位重新初始化计数器 CNT 时。

也就是说：

只要产生了事件，这个标志位就被设置了，和你是否使能了中断无关。

有的用户喜欢轮询检测这个标志位来确认是否有事件产生（虽然很少这么干），所以它叫"状态寄存器"。

轮询 vs 中断：

方式	原理	适用
轮询	主循环里不断读 SR.UIF，为 1 就处理并软件清零	简单场景、学习验证
中断	DIER.UIE=1，NVIC 使能，超时自动跳中断服务函数	实际工程主流做法

5.2.8 补充话题：两个关键控制寄存器

TIMx_CR1（控制寄存器1，偏移 0x00）------定时器行为的主控**：**

15  14  13  12  11  10   9   8   7   6   5   4   3   2   1   0
┌───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┐
│                Reserved   │ARPE│Res│     │OPM│URS│UDIS│CEN│
└───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┘
                            │rw  │   │rw  │rw │rw  │rw │rw │

位	名称	作用
位0	CEN （Counter Enable）	计数器使能位 = 定时器"总开关"。 1 启动计数； 0 停止并保持当前值。 默认情况下时钟脉冲并不会让计数器立即开始计数，计数功能本身也要被使能（配置完 PSC 和 ARR 后，最后一步通常就是置 1）
位1	UDIS （Update Disable）	更新禁用位。 0 允许更新（溢出或软件 UG 触发 UEV，影子寄存器被加载）； 1 禁用更新（修改的 PSC/ARR 不生效）。 常用于原子性精密配置（见下）
位2	URS （Update Request Source）	更新请求源选择。 0：溢出、软件 UG、从模式触发都会发中断/DMA 请求； 1：只有计数器溢出才发请求（防止写 UG 初始化时意外进中断）。 基础定时器只考虑溢出触发，此位通常设为 1
位3	OPM （One-Pulse Mode）	单脉冲模式。 0 循环计数（溢出后自动归零继续）； 1 单次计数（下一次更新事件后硬件自动清 CEN，定时器停止）------一次性闹钟还是周期性闹钟的选择
位7	ARPE	自动重载预装载使能（即"是否使用缓存"，前面讲过）

UDIS 的原子性应用场景（重点）：

场景：

需要同时更改定时器的 PSC（频率）和 ARR（周期），且必须保证这两个值在同一个计数周期内生效**。**

风险：

如果先写了 PSC，此时定时器刚好溢出产生更新事件 UEV，那么下一周期会变成"新频率 + 旧周期"的错误组合，导致输出波形畸变。

锁定逻辑：

① 先把 UDIS 设为 1（关门，禁止更新）
② 从容地写入新的 PSC
③ 从容地写入新的 ARR
④ 再把 UDIS 恢复为 0（开门）

这样，刚才写进去的两个值会等待下一次溢出时整整齐齐地一起生效。

URS 的场景：

当 URS=0 时，用软件写 UG 位也会发出中断/DMA 请求------这会导致"我只想手动刷一下参数，结果误进了一次中断"。

设 URS=1 后，只有计数器溢出才发请求，写 UG 就不会打扰中断逻辑。

基础定时器只需要考虑溢出触发，这个位通常也是 1。

OPM 的场景：

你设定闹钟的时候，不也有一次性闹钟和周期性闹钟？

OPM=1 就是一次性：下一次更新事件（溢出）后，硬件自动将 CEN 位清零，定时器停止工作；OPM=0 是循环：溢出后自动归零重新开始。

---

TIMx_EGR（事件产生寄存器，偏移 0x14）------定时器的"手动强制按钮" ：

15  14  13  12  11  10   9   8   7   6   5   4   3   2   1   0
┌───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┐
│                        Reserved                        │UG │
└───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┘
                                                        │w

• 位 0 UG（Update Generation）：只写（Write-only）的触发开关，该位由软件设置、由硬件自动清除；
• 0：无作用；
• 1：重新初始化定时器的计数器并产生对寄存器的更新（注意：预分频器也被清除，但预分频系数不变）。

写 UG=1 后的三个连带动作：

1. 计数器归零：当前 CNT 立即复位为 0；
2. 强制影子寄存器更新：修改过的 PSC/ARR 新值立刻生效，无需等待当前周期结束**；**
3. 产生信号：若使能了中断（UIE=1），立即置位 UIF 并触发中断。

为什么需要它（问题背景）：

STM32 的很多关键寄存器（PSC、ARR）都有影子寄存器机制。

如果在代码里改了频率，定时器必须等当前的这一轮（可能很长）数完了、产生溢出后新频率才会生效。

如果你不在意当前计数完、更在意立即让配置生效，就需要一种"手动让配置生效"的机制------就是 EGR 的 UG 位**。**

常见场景：

初始化时修改了 PSC 等参数，硬件通常要等一个计数周期结束才更新，导致第一次中断往往时间不对（依然使用默认旧参数）。

解决：

在启动定时器（CEN=1）前，手动将 EGR 的 UG 位置 1------强制新参数立即同步到影子寄存器并清零计数器，确保定时器从第一微秒起就按新配置运行。

5.2.9 触发控制器（TRGO / CR2）

如果把定时器比作"闹钟"，TRGO（Trigger Output）就是闹钟响时往外拉出的一根"信号线"：让定时器在特定时刻（溢出、复位）自动向其他硬件（DAC、ADC 或其他定时器）发送硬件级启动信号，无需 CPU 介入。

• TRGO 的本质：一条内部连接线，直接把定时器与 ADC、DAC 或其他定时器互联；
• 逻辑上的通知关系：触发控制器反而是被时基单元通知的------时基单元超时进行事件分发时，其中一路分发给触发控制器，用来控制其他片上外设。

相关寄存器 TIMx_CR2（控制寄存器2，偏移 0x04），只有一组 MMS2:0（主模式选择） 需要设置：

15  14  13  12  11  10   9   8   7   6   5   4   3   2   1   0
┌───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┬───┐
│                        Reserved              │ MMS[2:0] │Res│
└───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┴───┘
                                               │   rw     │

MMS	模式	说明
000	复位	手动强刷（UG 位）时发送脉冲，用于多定时器中途强行对齐（基础定时器不考虑）
001	使能	只要计数器在跑就输出高电平，充当其他外设启停的同步总开关（不考虑）
010	更新	每次溢出时发送节拍脉冲，驱动 DAC/ADC 全自动定时转换的核心模式------最常用

MMS 的本质：

决定 TRGO 输出信号的生成规则------把哪种内部事件"翻译"成对外信号。

最佳实践：

CR2 最长设置的就是 010。

当时基单元超时的时候，自动让 TRGO 触发脉冲信号，触发下级设备工作，最常见外设就是 DAC。

典型应用：

DAC 波形发生器------定时器定时触发 DAC 转换，DMA 定时搬运采样点数据到 DAC 数据寄存器，三硬件全自动协作，CPU 全程不参与，输出正弦波/三角波。这部分后面学 DAC/ADC 会细说。

---

6. 总结：基础定时器功能框图（寄存器视角）+ 初始化流程

6.1 完整功能框图

APB1 总线 ← RCC_TIMxCLK → 触发控制器/控制逻辑 → CK_PSC → 预分频器 PSC(/N) → CK_CNT → 计数器 CNT
                                                                                          │
                                         自动重装载寄存器 ARR（预加载 → 影子，设定计数值）◄─┘
                                                                                          │ CNT == ARR+1 → 溢出
                                     ┌───────────────── 更新事件 UEV（溢出脉冲）────────────────┐
                                     ▼                ▼                 ▼                ▼                ▼
                              更新自身配置       触发外设 TRGO      数据搬运 DMA        状态标记 SR      申请中断 NVIC
                            （影子寄存器同步）  （CR2 MMS=010→DAC）  （DIER UDE=1）    （置位 UIF）    （DIER UIE=1）

核心机制：时基单元溢出脉冲（Update Event）会同步触发 5 种动作：

1. 更新自身配置（影子寄存器）：将 ARR 和 PSC 的预装载值立即同步到物理执行寄存器，确保下一周期参数生效且不产生频率抖动；
2. 触发外设（TRGO）：根据 CR2 配置（如 MMS=010）将溢出信号映射为 TRGO 脉冲，直接驱动 DAC 转换或 ADC 采样；
3. 数据搬运（DMA）：产生 DMA 请求，全自动从内存将下一个采样点数据传送到 DAC 寄存器，无需 CPU 参与；
4. 状态标记（SR）：在状态寄存器中挂起更新标志位 UIF；
5. 申请中断（NVIC）：若使能了 DIER 中的中断位，则通知 CPU 执行回调函数。

触发 DMA 或中断是可配置的，其他都会自动触发完成。

6.2 基础定时器初始化流程（寄存器级，可背）

① 使能时钟：RCC 打开 TIM6/TIM7 时钟（APB1 上）
② 配置分频：写 TIMx_PSC = 分频系数 - 1          ← 定"刻度"（分辨率）
③ 配置周期：写 TIMx_ARR = 计数次数 - 1           ← 定"总数"（超时时间）
④ 决定缓冲：CR1.ARPE = 1（推荐带缓冲）
⑤ 强制生效：写 TIMx_EGR 的 UG = 1               ← 让新参数立即同步到影子寄存器
⑥ 使能中断：DIER.UIE = 1；NVIC 使能 TIM6/TIM7 中断并配优先级
⑦ 启动计时：CR1.CEN = 1                        ← 计数器开始跑
⑧ 处理超时：在 HAL_TIM_PeriodElapsedCallback 里写业务代码（或轮询 SR.UIF）

附录 A：定时器存储器映像

定时器属于片上外设，TIM2~TIM7 挂在 APB1（基址 0x4000 0000 区段）：

外设	地址范围
TIM2	0x4000 0000 - 0x4000 03FF
TIM3	0x4000 0400 - 0x4000 07FF
TIM4	0x4000 0800 - 0x4000 0BFF
TIM5	0x4000 0C00 - 0x4000 0FFF
TIM6	0x4000 1000 - 0x4000 13FF
TIM7	0x4000 1400 - 0x4000 17FF
TIM1	0x4001 2C00（挂 APB2）

（寄存器偏移 + 外设基址 = 寄存器绝对地址，如 TIM6->CR1 = 0x4000 1000 + 0x00。）

附录 B：基础定时器寄存器速查表（必背）

寄存器	偏移	复位值	关键位
TIMx_CR1	0x00	0x0000	CEN(0)、UDIS(1)、URS(2)、OPM(3)、ARPE(7)
TIMx_CR2	0x04	0x0000	MMS2:0
TIMx_DIER	0x0C	0x0000	UIE(0)、UDE(8)
TIMx_SR	0x10	0x0000	UIF(0)
TIMx_EGR	0x14	0x0000	UG(0)
TIMx_CNT	0x24	0x0000	CNT15:0
TIMx_PSC	0x28	0x0000	PSC15:0
TIMx_ARR	0x2C	0x0000	ARR15:0

附录 C：定时器超时公式（推导结论）

1. CK_CNT = CK_PSC / (PSC + 1)
2. 单个周期时长 = 1 / CK_CNT = (PSC + 1) / CK_PSC
3. 定时器超时时间 = 单个周期时长 × (ARR + 1)
4. 定时器超时时间 = ((PSC + 1) × (ARR + 1)) / CK_PSC

---

基础定时器 TIM 面试题

一、概念题

Q1. 定时器的本质功能是什么？它是怎么把"时间"变成可比较的"数字"的？时间分辨率由什么决定？

A：

本质功能是设定延时，超时后触发完成某种工作。

通过"固定频率时钟源 + 计数器"实现：时钟源每触发一次脉冲，计数器自动 +1；因为时钟周期固定（如 1000Hz=1ms/次），计数器数字就对应时间（123 → 123ms）。

时间分辨率 = 时钟周期的长度，时钟频率越高分辨率越高（1MHz → 1us）。

---

Q2. STM32F103ZE 的定时器分哪三类？分别有哪些？基础定时器只有什么功能？

A：

① 基础定时器（TIM6、TIM7）：仅基本计时功能和 DAC 转换触发；

② 通用定时器（TIM2~TIM5）：基础功能 + 输入捕获、输出比较、PWM 生成、正交编码器输入；

③ 高级定时器（TIM1、TIM8）：再增加互补 PWM 与死区控制、紧急刹车、主从模式。

"11 个定时器" = 8 个片上定时器 + SysTick + IWDG + WWDG。

---

Q3. 软件延时（HAL_Delay）有哪些缺点？为什么需要硬件定时器？

A：

① 占用 CPU：延时期间 CPU 空转；

② 时间不精准：受中断抢占、代码执行时间影响；

③ 无法并发：多任务不同周期无法并行计时。硬件定时器由硬件独立计数，CPU 零负担、超时精准触发、多定时器可并行。

二、时钟题

Q4. TIMxCLK 和 APB1 的关系是什么？为什么有"×2"的设定？

A：

APB1 分频系数 = 1 时，TIMxCLK = APB1；

分频系数 ≠ 1 时，TIMxCLK = 2 × APB1。

原因是对定时器时钟的精度补偿：APB1 总线上挂着 UART/I2C 等慢速外设，总线频率不能太高（≤36MHz），而定时器希望跑在最高频（72MHz）保证计时精度------所以只要分频就自动翻倍。

---

Q5. 描述 STM32F103 标准配置下的时钟树路径（从晶振到定时器时钟）。

A：

HSE 8MHz → PLL ×9 → SYSCLK 72MHz → AHB（HCLK=72MHz）→ APB1 预分频 /2（PCLK1=36MHz）→ 定时器时钟补偿 ×2 → TIMxCLK=72MHz。

APB1 分频由 RCC_CFGR 的 PPRE12:0 决定。

---

Q6. TIMxCLK、CK_INT、CK_PSC、CK_CNT 的关系？

A：

对基础定时器，TIMxCLK = CK_INT = CK_PSC（一根导线上的三个名字）；

CK_CNT = CK_PSC/(PSC+1) 才是真正驱动计数器的时钟。

三、寄存器与计算题（高频）

Q7. TIMx_PSC、TIMx_CNT、TIMx_ARR 各自的作用、取值范围？为什么分频系数是 PSC+1？

A：

三者都是 16 位寄存器，范围 0,65535。

PSC 调整时间分辨率，实际分频系数 = PSC+1（1,65536），因为 PSC=0 时必须"至少 1 分频"，公式不能除以 0；

CNT 被 CK_CNT 驱动向上计数（基础定时器只支持向上计数），量化时间；

ARR 设定未来超时时间，与影子寄存器配合。

---

Q8. 什么是定时器"溢出"？超时条件到底是什么？"临界溢出"指什么？

A：

溢出 = 计数器超过 ARR 设定值后再计一个脉冲时发生的归零动作。

硬件上 CNT == ARR 不是溢出（最多叫临界溢出），超时条件是 CNT = ARR + 1（"凡溢出，必超过"）。

设置 ARR=3、1000Hz 时超时时间是 4ms------超时时间由 ARR+1 决定。

---

Q9. 计算：TIMxCLK=72MHz、PSC=71、ARR=999，求单次超时时间和 1s 内超时次数。

A：

CK_CNT = 72/(71+1) = 1MHz（1us/次）；

超时时间 = (999+1)×1us = 1ms；

1s 内超时 1000 次。

---

Q10. 计算：要求每 500ms 触发一次超时（TIMxCLK=72MHz），给出一种配置。

A：

取 CK_CNT=10kHz（100us/次）→ PSC+1 = 72MHz/10kHz = 7200 → PSC=7199；500ms/100us=5000 次 → ARR=4999。（均 < 65535 合法。）

---

Q11. 背出定时器超时总公式，并现场推导。

A：

定时器超时时间 = ((PSC+1) × (ARR+1)) / CK_PSC。

推导：CK_CNT = CK_PSC/(PSC+1) → 单周期时长 = 1/CK_CNT = (PSC+1)/CK_PSC → 溢出需 (ARR+1) 次计数 → 超时时间 = 单周期时长 × (ARR+1)。

---

Q12. 想同时获得高分辨率（2us）和长周期（1s），基础定时器能做到吗？为什么？

A：

不能。2us 分辨率 → PSC+1=144；1s 需要 500000 次计数，ARR 最大只有 65535。基础定时器单靠 16 位 ARR 无法兼顾"高分辨率 + 长周期"，需要降分辨率、或用通用定时器级联等方案。

四、影子寄存器题（重点难点）

Q13. 什么是影子寄存器？为什么 ARR 需要它？

A：

ARR 由预加载寄存器（程序员可读写）和影子寄存器（实际生效、用户不可见）组成。写 ARR 实际写的是预加载寄存器，在更新事件 UEV 时才传到影子寄存器，硬件比较的是 CNT 与影子寄存器。

原因：

无影子时中途改 ARR 立即生效，若当前计数器已超过新值，要等回绕一整圈才能触发超时，当前周期错乱；

有影子时当前周期完整执行完、新周期才生效------本质是把"参数修改时刻"和"参数生效时刻"解耦。

---

Q14. ARPE 位的作用？

A：

自动重载预装载使能（CR1 位7）。

ARPE=0：ARR 无缓冲，修改立即生效（可能打断当前周期）；

ARPE=1：ARR 有缓冲，新值在下一个 UEV 才生效，保证当前周期完整。

最佳实践：推荐带缓冲。

---

Q15. PSC 有影子寄存器吗？和 ARR 的影子有什么区别？

A：

有。但 PSC 的影子寄存器不支持用户使能、默认就是开启的------直接修改 PSC 即可，超时更新时自动同步。ARR 的影子则由 ARPE 位控制是否启用缓冲。

五、事件与中断题

Q16. 事件（广义）、中断、事件路径（狭义）的区别？

A：

事件是硬件状态的客观变化（计数溢出产生的脉冲），代表"发生了什么"；

中断是 CPU 响应事件并暂停当前任务去处理（自己取快递）；

**事件路径（狭义）**是事件脉冲不经过 CPU、直接送往其他硬件（DMA/DAC/ADC）实现外设自主协同（让舍友取快递）。

---

Q17. 定时器超时后（溢出脉冲）会同步触发哪些动作？哪些可配置？

A：

五路：

① 更新自身配置（影子寄存器同步 + CNT 清零）------自动；

② TRGO 触发外设（如 DAC，CR2.MMS=010）------自动；

③ DMA 请求搬运（DIER.UDE）------可配置；

④ 置位 SR.UIF 状态标志------自动；

⑤ 申请 NVIC 中断（DIER.UIE）------可配置。

---

Q18. TIMx_DIER 和 TIMx_SR 里分别有哪些关键位？UIF 有什么特性？

A：

DIER（0x0C）：位8 UDE（更新 DMA 请求使能）、位0 UIE（更新中断使能）；

SR（0x10）：位0 UIF（更新中断标志，硬件置位、软件清除）。

只要产生事件 UIF 就被置位，与是否使能中断无关------所以可以轮询 SR.UIF 判断事件。

六、控制与实战题

Q19. CR1 寄存器中 CEN、UDIS、URS、OPM 分别是什么？

A：

CEN（位0）= 计数器使能"总开关"，默认时钟脉冲不会让计数器计数，配置完 PSC/ARR 后最后一步置 1；

UDIS（位1）= 更新禁用，用于原子性配置（先关门→写 PSC/ARR→开门，避免"新频率+旧周期"错配）；

URS（位2）= 更新请求源选择，1 表示只有溢出才发请求（防写 UG 意外进中断）；

OPM（位3）= 单脉冲模式，0 循环、1 单次（溢出后自动清 CEN）。

---

Q20. 什么场景下需要用到 UDIS？简述"原子性配置"的步骤和原因。

A：

需要同时修改 PSC 和 ARR 且保证同一周期生效时。

风险：

先写 PSC 时若定时器刚好溢出，下一周期变成"新频率+旧周期"的错配组合。

步骤：

① UDIS=1 关门（禁止更新）；

② 写新 PSC；

③ 写新 ARR；

④ UDIS=0 开门------两个值等下一次溢出时整整齐齐一起生效。

---

Q21. EGR 寄存器的 UG 位是什么？初始化时为什么要先写它？写它有三个什么连带动作？

A：

UG（位0）是只写触发开关，写 1 强制立即产生 UEV：

① 计数器归零；

② 强制影子寄存器更新（PSC/ARR 新值立刻生效）；

③ 若 UIE=1 则置位 UIF 并触发中断。

初始化时在 CEN=1 前先写 UG=1，能让新参数从第一微秒起就生效，否则第一次中断会按旧参数运行。

---

Q22. CR2 的 MMS 是什么？为什么 010（更新）最常用？

A：

MMS（主模式选择，CR2 位 4:6）决定 TRGO 输出信号的生成规则：000 复位（UG 强刷时发脉冲）、001 使能（计数器跑就输出高电平）、010 更新（每次溢出发节拍脉冲）。

010 最常用是因为它让定时器在每次溢出时自动给 DAC/ADC 发触发脉冲，实现全自动定时转换（如定时器+DMA+DAC 三硬件协作输出波形），无需 CPU 参与。

---

Q23. 口述题：描述基础定时器从配置到产生一次定时中断的完整流程。

A（答题要点）：

① RCC 时钟树产生 TIMxCLK（基础定时器 = APB1 ×2，72MHz）；

② 配置 PSC 分频得到 CK_CNT（如 PSC=71 → 1MHz）；

③ 配置 ARR 设定超时时间（如 999 → 1ms）；

④ 若用影子缓冲，配置 CR1.ARPE=1；

⑤ 写 EGR.UG=1 强制新参数立即同步到影子寄存器；

⑥ 配置 DIER.UIE=1 使能更新中断；

⑦ CR1.CEN=1 启动计数器；

⑧ CK_CNT 驱动 CNT 向上计数，CNT 达到 ARR+1 时溢出 → 产生 UEV：影子寄存器重装、CNT 清零、SR.UIF 置位、NVIC 触发中断 → CPU 跳转 TIM6/TIM7 中断服务函数，调用 HAL_TIM_PeriodElapsedCallback，清除标志，循环往复。

---

Q24. 如果 UIF 标志产生后不软件清除，会发生什么？

A：

UIF 是硬件置位、软件清除。

若中断模式不清理，中断服务函数退出后会再次进入中断（因为中断挂起标志一直有效），导致中断死循环、主程序被饿死。

所以 HAL 库回调里/中断处理中必须读 SR 后写 0 清除 UIF（HAL 库的 HAL_TIM_IRQHandler 会自动 __HAL_TIM_CLEAR_FLAG 处理）。

---
