代码解析（一）：从 `opencv_basics/` 说起

上一篇讲整条链路怎么串起来的，这一篇开始拆代码。
本篇范围 ：仓库地图 + opencv_basics/ 六个练习文件（共 553 行）。
阅读前提：对照仓库源码看，代码片段都标了行号。
系列安排：opencv_basics/ → task1_lightbar/ → task2_apriltag/ → task3_serial/。

1. 先看代码地图

文件	行数	一句话职责
opencv_basics/basic_image.py	42	读图、看尺寸与通道数、分离 BGR 与 HSV
opencv_basics/blue_mask.py	96	HSV 阈值 + B-R 差分求交，得到蓝色掩膜
opencv_basics/morphology.py	94	对比 1×1 / 3×3 / 7×7 的开闭运算效果
opencv_basics/contours.py	136	轮廓提取 + 面积/长宽比/填充率三重筛选
opencv_basics/polygon_approximation.py	145	对比轮廓、多边形近似、旋转矩形三种表达
opencv_basics/extract_frame.py	40	从视频抽指定帧，用于单帧调试
task1_lightbar/detect_video.py	227	逐帧检测流水线（下一部分讲）
task2_apriltag/calibrate_camera.py	161	棋盘格标定
task2_apriltag/detect_tag.py	103	AprilTag 检测
task2_apriltag/estimate_pose.py	169	solvePnP 位姿估计
task3_serial/cv1_protocol.py	49	CV1 报文组帧 + XOR 校验
task3_serial/detect_apriltag_serial.py	160	主循环与串口发送
依赖方向是这样的：

flowchart LR subgraph basics[opencv_basics 独立练习] B1[basic_image] --> B2[blue_mask] --> B3[morphology] --> B4[contours] B4 --> B5[polygon_approximation] B6[extract_frame] -.单帧调试.- B4 end B4 -.阈值与筛选思路-.-> T1[task1 detect_video] T2[task2 estimate_pose] -.R / t-.-> T3[task3 cv1_protocol]

模块边界的一句话原则 ：task3_serial/cv1_protocol.py 是全项目唯一不 import cv2 的功能模块。它只做「数字 → 字符串 → 字节」的转换，所以能脱离相机和串口单独测试------这一点在后面讲任务三时会体现价值。

2. 六个文件共用一个骨架

把六个文件的开头对齐看，会发现它们是同一个模板的六次填肉：

import sys

from pathlib import Path

import cv2

def main() -> int:

if len(sys.argv) != 2:

print("用法: python basic_image.py <图片路径>")

return 1

image_path = Path(sys.argv[1])

image = cv2.imread(str(image_path))

if image is None:

print(f"无法读取图片: {image_path}")

return 1

# ... 真正的逻辑 ...

return 0

if __name__ == "__main__":

raise SystemExit(main())

这个模板里的四个约定，值得单独说：

1. main() -> int + raise SystemExit(main()) ：脚本的返回值就是进程退出码，0 成功、1 失败。这样脚本既能手敲，也能被别的脚本或 CI 调用并判断结果。

2. 参数校验先行 ：len(sys.argv) != 2 时就打印用法并退出，而不是让 sys.argv[1] 抛 IndexError。

3. cv2.imread 失败返回 None，不抛异常 。这是 OpenCV 最容易埋雷的地方------路径写错、格式不支持，程序都会安静地继续跑，最后在一个和读图毫无关系的地方崩掉。所有文件都做了 if image is None 检查，这是好习惯。

4. 输出统一写进相对路径 output/ ，所以必须从仓库根目录运行 。这一点在实际使用时比看起来重要：从 opencv_basics/ 目录里运行 basic_image.py，结果会落到 opencv_basics/output/，而不是你以为的位置。

不过这个模板有两处没做全，后面会各遇到一次：int(sys.argv[2]) 没有捕获转换失败，cv2.imwrite 的返回值时查时不查。

---

3. basic_image.py：把一张图拆开看

blue, green, red = cv2.split(image)

gray = cv2.cvtColor(image, cv2.COLOR_BGR2GRAY)

hsv = cv2.cvtColor(image, cv2.COLOR_BGR2HSV)

output_dir = Path("output")

output_dir.mkdir(exist_ok=True)

cv2.imwrite(str(output_dir / "original.jpg"), image)

cv2.imwrite(str(output_dir / "blue_channel.jpg"), blue)

cv2.imwrite(str(output_dir / "green_channel.jpg"), green)

cv2.imwrite(str(output_dir / "red_channel.jpg"), red)

cv2.imwrite(str(output_dir / "gray.jpg"), gray)

cv2.imwrite(str(output_dir / "hsv.jpg"), hsv)

为什么第一件事是拆通道？ 因为「蓝色灯条」这个说法在代码里必须落成具体的数值判断。先把 B、G、R 三个通道摊开看一遍，才能知道这个蓝色到底是 (255, 100, 50) 这种高饱和的纯蓝，还是混了大量亮度的浅蓝------这一步决定了后面 HSV 阈值该往宽了给还是窄了给。

这里有一个值得展开讲的细节：hsv.jpg 其实看不出「颜色」。 cv2.imwrite 永远按 BGR 顺序解释数组，所以它会把 H 通道当成蓝、S 当成绿、V 当成红写出去。得到的图能反映三个通道的分布，但不能拿它判断「这块是不是蓝色」。想看色相分布，更直观的做法是只把 H 通道抠出来存成单通道灰度图：

h_channel = hsv[:, :, 0] # H ∈ [0, 179]

cv2.imwrite(str(output_dir / "h_channel.png"), h_channel)

另一个细节：所有掩膜和通道图都存成了 .jpg。 JPEG 是有损压缩，会在阈值边界附近生成原本不存在的中间灰度（比如本该是 0 的地方出现 8、13），而掩膜的全部意义就是「非 0 即 1」。调试掩膜一律用 .png，一步就能避免这种自找的困惑。

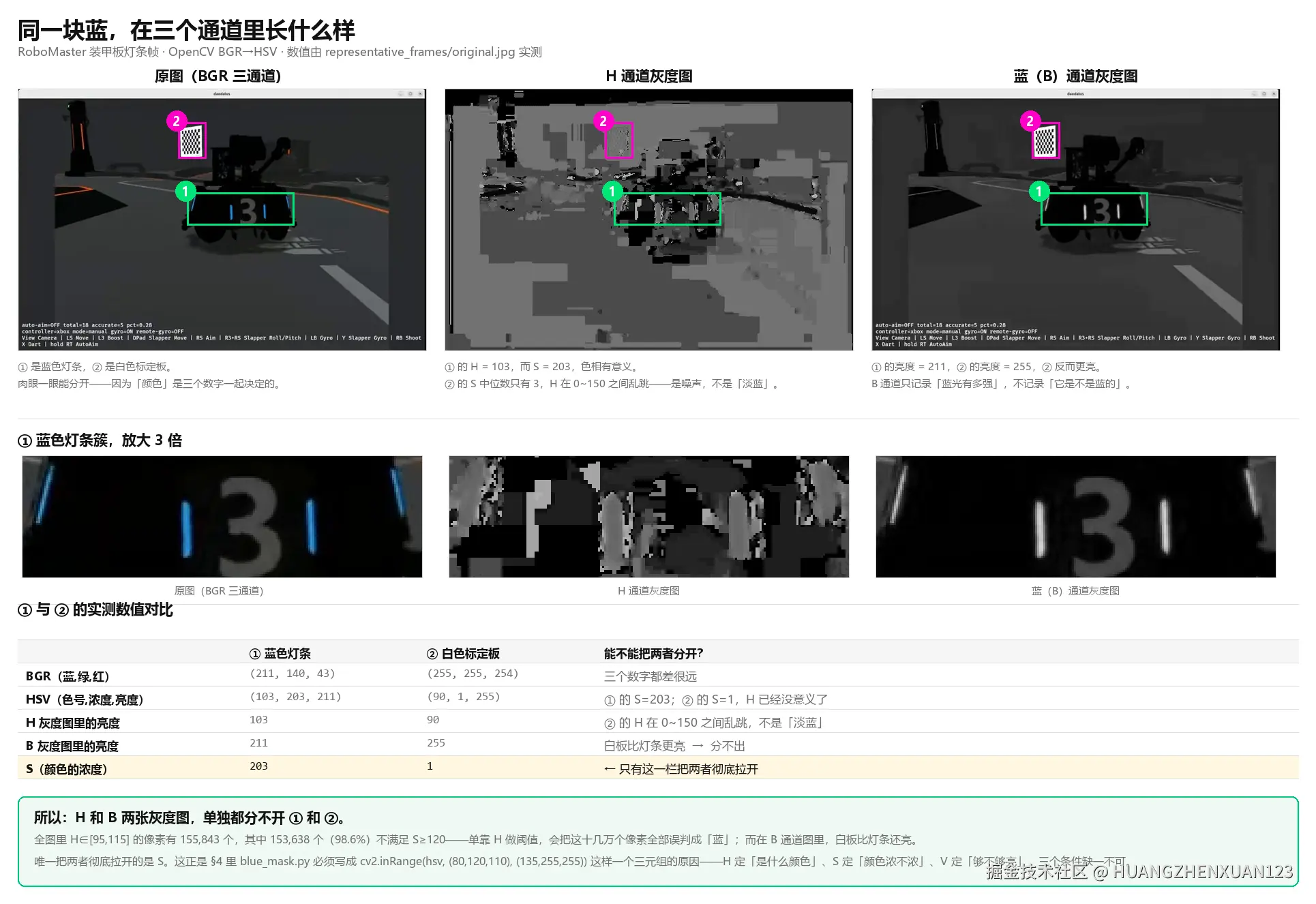

【：原图 + H 通道灰度图 + blue_channel 对比，说明「同一块蓝，在三个通道里长什么样」。】

可改进 ：参数从 sys.argv 换成 argparse（自带 --help 和类型校验）、输出格式改 .png、把 image.shape 与 image.dtype 打出来（uint8 还是 float32 决定了后续 inRange 的哪个刻度：）。

4. blue_mask.py：一次「颜色怎么算」的完整推导

这个 96 行的文件是整个任务一的算法核心，值得逐段看。

hsv = cv2.cvtColor(image, cv2.COLOR_BGR2HSV)

lower_blue = (80, 120, 110)

upper_blue = (135, 255, 255)

hsv_mask = cv2.inRange(hsv, lower_blue, upper_blue)

(1) H 的范围是 0--179，不是 0--360。 OpenCV 为了把 H 塞进 8 位整数，把 360° 压缩了一半。这意味着如果有人按「角度」的直觉写下 upper_blue = (360, 255, 255)，inRange 不会报错，它只会让整个掩膜变成全黑------因为 360 超出 uint8 的表示范围，阈值条件永远不成立。这是最典型的「静默失效」：程序跑通了，输出全黑，你却在怀疑视频格式。

(2) cv2.subtract 而不是 numpy 减法，是这段代码最值得讲的一行。

blue_channel, green_channel, red_channel = cv2.split(image)

blue_difference = cv2.subtract(blue_channel, red_channel)

difference_mask = cv2.threshold(

blue_difference, 40, 255, cv2.THRESH_BINARY

)[1]

图像是 uint8，取值范围 0--255。如果这里写成 blue_channel - red_channel，numpy 会做模 256 回绕 ：10 - 20 得到的不是 0，而是 246。结果就是「红比蓝强的像素」被算成了「极度偏蓝」，掩膜完全反过来，而且不会报任何错。cv2.subtract 做的是饱和运算 ，10 - 20 得到 0，这才是「差值」应有的语义。

一句话记住：只要在两幅 uint8 图像之间做减法，就用 cv2.subtract，别用 -。

(3) cv2.threshold 返回的是元组。 它返回 (retval, dst)，这里用 [1] 取第二个元素（二值化后的图）。很多人第一次写会忘记下标，然后得到一个 tuple，在后面 bitwise_and 时才报出莫名其妙的类型错误。

(4) 两个掩膜求交，才是最终判据。

blue_mask = cv2.bitwise_and(hsv_mask, difference_mask)

• hsv_mask 回答的是「色相是否落在蓝色区间」；

• difference_mask 回答的是「蓝通道是否明显强于红通道」；

• 两者的交集回答的是「既符合蓝色色相、又确实是蓝主导」。

为什么需要第二个条件？因为在高光、过曝、偏白的区域，H 值会剧烈跳变甚至落到蓝色区间里，光看 H 会把白色反光误判成灯条。用两个弱相关特征求交，比把一个特征调到极致更稳------这也是后面任务一能靠一套固定阈值跑完整段视频的原因。

(5) bitwise_and(image, image, mask=...) 是抠图的标准写法。

blue_result = cv2.bitwise_and(image, image, mask=blue_mask)

同一个图和自己做按位与，结果就是原图本身；mask 参数则决定「哪些位置保留原值、哪些位置清零」。等价于先 copy() 再逐像素置黑，但是 C 层实现，一次调用完成。mask 必须是单通道，且尺寸与原图一致。

(6) 用 countNonZero 把效果量化。

white_pixels = cv2.countNonZero(blue_mask)

total_pixels = blue_mask.shape[0] * blue_mask.shape[1]

percentage = white_pixels / total_pixels * 100

这 3 行让调参从「肉眼看图」变成了「看一个数」。改阈值时，占比从 2.1% 跳到 8.4%，你就知道这一改动了多大的面积。

但要注意这个指标的局限 ：它只统计「面积占比」，不区分「正确检出的灯条」和「误检的噪点」。占比变大既可能是灯条更完整，也可能只是噪点变多。所以它适合作为方向指示，真正的判断仍要靠候选轮廓的数量与位置（这正是 contours.py 要解决的问题）。

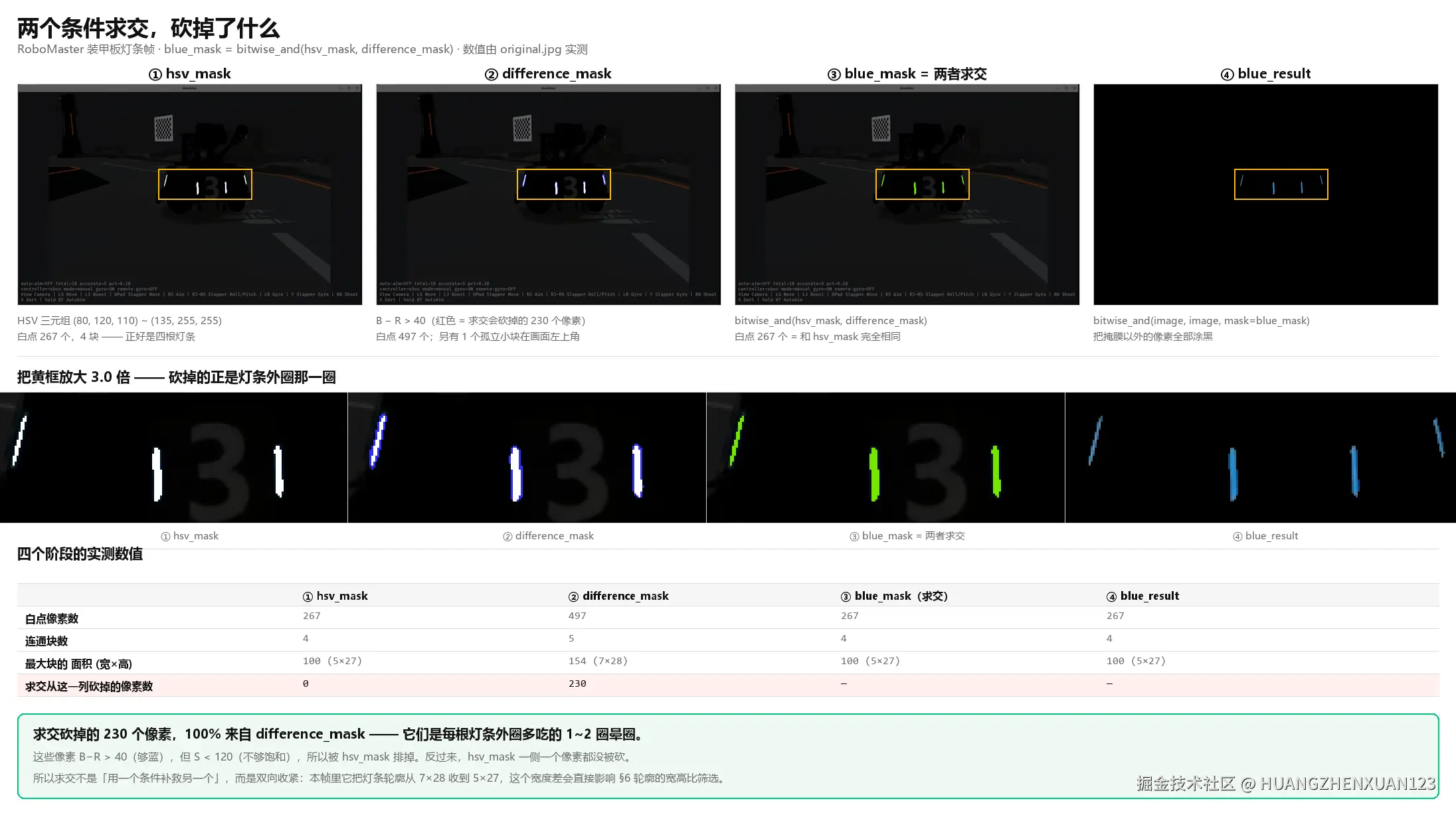

【：hsv_mask / difference_mask / blue_mask / blue_result 四联图，直观展示「求交」把哪些区域砍掉了。这张对比图是本节最有说服力的材料。】

可改进 ：三个阈值目前是函数内的裸变量，建议提到文件顶部或改成命令行参数；再进一步，可以把掩膜以半透明叠加的方式画在原图上（cv2.addWeighted），比黑底抠图更容易看出边界对不准的问题。

---

5. morphology.py：1×1 的卷积核等于什么也没做

这个文件用 6 次调用穷举了 {1×1, 3×3, 7×7} × {开运算, 闭运算}：

kernel_1x1 = cv2.getStructuringElement(cv2.MORPH_RECT, (1, 1))

opened_1x1 = cv2.morphologyEx(mask, cv2.MORPH_OPEN, kernel_1x1)

closed_1x1 = cv2.morphologyEx(mask, cv2.MORPH_CLOSE, kernel_1x1)

# ... 3x3 与 7x7 同理

先说结论：1×1 结构元下的开运算和闭运算都是恒等变换。 腐蚀和膨胀都是「用结构元覆盖的邻域求最小/最大值」，当结构元只有一个像素时，邻域就是它自己，输出必然等于输入。所以：

MORPH_OPEN (1×1) ≡ MORPH_CLOSE (1×1) ≡ 原图

这直接解释了一个看起来奇怪的现象：任务一的 README 里写着「形态学卷积核 1 × 1（对比实验后保留流程）」。准确的表述应该是：这一步被保留了，但它对图像不做任何修改。 我试过、发现大核会吃细长目标、所以我把它退化成空操作，而不是含糊地写成「使用形态学去噪」。

这里还暴露了一个实验记录上的问题。 同目录的 experiment_notes.md 写的是：

## 初步选择

当前图片暂时选择 3x3，因为它对目标形状影响较小。

而最终视频流程用的是 1×1。两者并不矛盾，但说明实验记录缺少「适用范围」这一栏：那句结论是在单张图上得出的，换到整段视频就成了另一回事。写实验记录时至少标注三件事------用的哪张图、信噪比大概什么水平、结论适用于哪些帧。

开运算和闭运算的区别（对照着记）：

操作	顺序	主要作用	过头的后果
开运算 MORPH_OPEN	先腐蚀后膨胀	去掉零散小亮斑、断开细连接	细小目标（远景灯条）整体消失
闭运算 MORPH_CLOSE	先膨胀后腐蚀	填补内部空洞、连接断裂	相邻目标粘连成一个

可改进 ：现在 6 个变量是手写的，加一个 5×5 就要再抄两段。改成循环 + 打印每个结果的 countNonZero，就能把「肉眼对比」升级成「量化对比」：

for k in (1, 3, 7):

kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (k, k))

for name, op in (("open", cv2.MORPH_OPEN), ("close", cv2.MORPH_CLOSE)):

out = cv2.morphologyEx(mask, op, kernel)

print(f"{name} {k}x{k}: 前景像素 = {cv2.countNonZero(out)}")

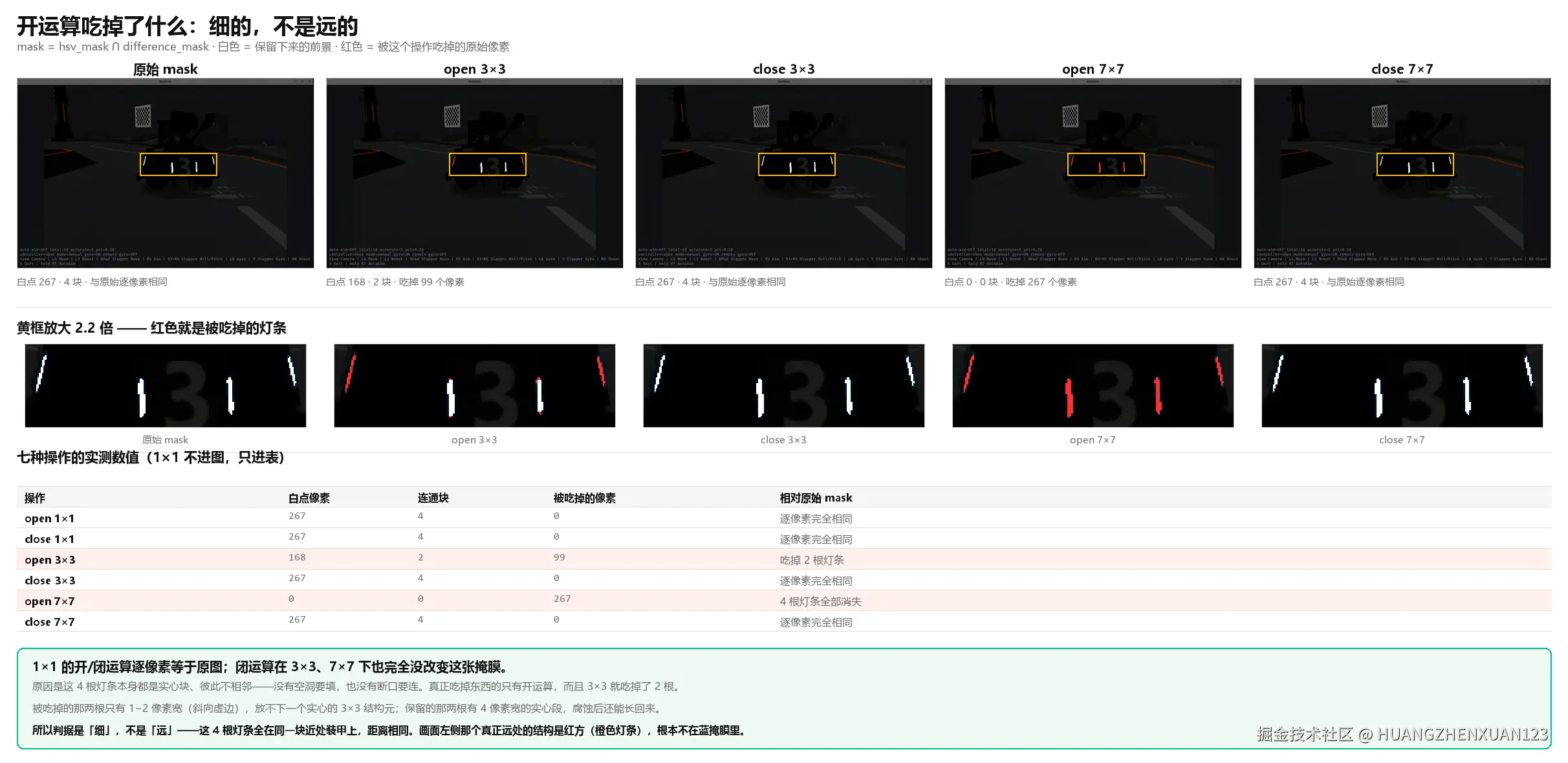

【mask_original 与 3×3 / 7×7 的开闭结果拼图，重点展示「7×7 开运算把远处灯条吃掉了」。】 但要注意「远景」这个说法。 实测本帧，被 3×3 开运算吃掉的两根灯条并不比另外两根远 ------四根都在同一块近处装甲上，距离相同。它们被吃掉的原因是细：

灯条	面积	外接框	填充率	3×3 开运算
左外	47	7×25	27%	消失
右外	39	6×20	32%	消失
左内	100	5×27	74%	保留（100 → 96）
右内	81	5×26	62%	保留（81 → 72）

腐蚀要求「结构元覆盖范围内全部是前景」。那两根消失的灯条在掩膜里只是 1~2 像素宽的斜向虚边，一个 3×3 的实心块都放不下，腐蚀一次就整根没了；保留的那两根有 4 像素宽的实心段，腐蚀后虽然变细，膨胀还能长回来。

顺带：闭运算在 3×3、7×7 下也完全没改变这份掩膜（267 → 267，始终 4 块）。四根灯条本身是实心块、彼此不相邻，没有空洞要填、没有断口要连。

（画面左侧确实有个真正远处的结构，但那是红方------橙色灯条，根本不在蓝掩膜里。）

6. contours.py：筛选条件是怎么来的

这是练习目录里信息密度最高的文件。核心在循环里：

contours, _ = cv2.findContours(

mask, cv2.RETR_EXTERNAL, cv2.CHAIN_APPROX_SIMPLE

)

# ...

for contour in contours:

area = cv2.contourArea(contour)

if area < min_area or area > max_area:

continue

rectangle = cv2.minAreaRect(contour)

center, size, angle = rectangle

width, height = size

short_side = min(width, height)

long_side = max(width, height)

if short_side <= 0:

continue

aspect_ratio = long_side / short_side

# ...

fill_ratio = area / rectangle_area

(1) findContours 的返回值数量随版本变化。 OpenCV 3.x 返回三个值 (image, contours, hierarchy)，4.x 起改成两个 (contours, hierarchy)。现在写的 contours, _ = 在 OpenCV 4/5 下正确，但如果哪天环境退到 3.x，会直接抛 ValueError: too many values to unpack。这里用的是 OpenCV 5.0.0，所以没问题------但这段代码等于把版本绑死在 4.0 以上，

(2) RETR_EXTERNAL + CHAIN_APPROX_SIMPLE 是性价比最高的组合。 前者只取最外层轮廓（灯条的孔洞、内部纹理全忽略），后者只保留拐点、丢掉直线上的中间点。两者的共同效果是：轮廓数量更少、每个轮廓的点更少，后面所有计算的代价都跟着降。

(3) 长宽比必须先归一化，这一步绝不能省。

width, height = size

short_side = min(width, height)

long_side = max(width, height)

aspect_ratio = long_side / short_side

minAreaRect 返回的 (width, height) 不保证顺序 ：同一个矩形，旋转角度跨过某个阈值后，宽高会互换。如果直接写 aspect_ratio = width / height，那这个值会在 15 和 1/15 之间反复横跳，筛选结果随角度剧烈变化------而且看起来「有时候能跑对」，极难排查。用 min/max 归一化之后，长宽比恒 ≥ 1，语义才是稳定的「细长程度」。

(4) 填充率是个聪明的补充判据。

fill_ratio = area / rectangle_area # 轮廓面积 / 旋转矩形面积

• 规则的细长灯条：轮廓几乎填满矩形，fill_ratio 接近 1；

• 弯折、带毛刺、形状不规则的目标：填充率明显偏低。

它补上了「面积 + 长宽比」会漏掉的一类情况------形状不对但尺寸对的干扰物（比如一段斜着的细长反光）。用一个额外判据换掉一批误检，代价只是两次乘除。

(5) 但这里有一个真正的空条件。

min_aspect_ratio = 1.0

max_aspect_ratio = 15.0

# ...

if (

aspect_ratio < min_aspect_ratio

or aspect_ratio > max_aspect_ratio

):

continue

因为 aspect_ratio = long_side / short_side，恒有 aspect_ratio >= 1，所以 aspect_ratio < 1.0 永远不成立。下界这一半是死代码。

这不算 bug（不影响结果），但它是「参数没想清楚」的信号：写下 1.0 的时候，脑子里想的可能还是「1:1 到 1:15」，而没意识到归一化之后下界已经自动满足了。改法有两种 ：要么去掉下界、只留 max_aspect_ratio（语义更诚实）；要么把下界抬到真实有区分度的值（任务一用的是 1.5，它确实能滤掉近方形的干扰）。

(6) 三处参数各写一套。 对比一下同名参数：

参数	contours.py	polygon_approximation.py	task1 README
最小面积	10	100	3
最大面积	5000	100000	100000
长宽比下界	1.0	1.5	1.5
长宽比上界	15.0	20	20

三份数值都不一样。这在练习阶段完全正常（本来就是拿来试的），但写博客时值得主动点破 ：最终起作用的只有任务一那一套，练习目录里的数字是历史痕迹。更重要的是引出结论------阈值一旦超过两个脚本都要用，就该抽到配置文件里，否则「哪一份是准的」只能靠回忆。

(7) 代码卫生。 第 43 行 max_area = 5000 后面跟着两个空格，且这一行和下面的 for 之间少了空行；第 25--28 行有一个多余空行。不影响运行，但这类痕迹会让代码看起来比实际更「临时」。上一个 ruff 或 black 就能统一掉。

---

7. polygon_approximation.py：为什么多边形没能进入最终方案

这个文件不在 README 的目录结构里，但它做的事情很关键------同时画出轮廓、多边形近似、旋转矩形三种表达，用来决定最终用哪一种。

perimeter = cv2.arcLength(contour, True)

polygon = cv2.approxPolyDP(

contour,

0.02 * perimeter,

True,

)

approxPolyDP 的第二个参数是精度，不是形状。 epsilon = 0.02 * perimeter 的含义是：允许近似折线偏离原轮廓的最大距离为周长的 2%。epsilon 越小，折线越贴近原轮廓、顶点越多；epsilon 越大，顶点越少、越接近一个粗粒度的多边形。True 表示轮廓是闭合的。

三个候选方案的定位差别是这样的：

表达方式	输出	优点	缺点
原始轮廓	几十到几百个点	信息最全	点数随形状波动，不适合做特征
多边形近似	几个顶点	顶点数可作为形状特征（4 个点 ≈ 四边形）	对 epsilon 敏感，容易多出/少掉顶点
旋转矩形 minAreaRect	中心 + 宽高 + 角度	维度固定、可直接算长宽比	丢失形状细节

最后选旋转矩形，原因很实用：它输出维度固定 。轮廓点数会变，顶点数会抖，而 (center, size, angle) 永远是三个数------这对于「拿阈值去筛」这件事是决定性的。

但这份对比实验在本帧上其实是空跑的。 脚本的 min_area = 100 把四条轮廓全部过滤掉了------它们最大的 contourArea 只有 72。结果是三张输出图与原图逐字节相同 （MD5 一致），valid_count = 0，一条线都没画出来。

把 min_area 降到 10（也就是 contours.py 用的值）才画出东西：

id	轮廓点数	多边形顶点数	epsilon	旋转矩形
0	14	5	1.13	3 个数
1	14	4	1.08	3 个数
2	20	4	0.84	3 个数
3	25	3	1.06	3 个数

四根灯条是同一种东西，多边形顶点数却给出 5 / 4 / 4 / 3。 拿它当形状特征，阈值根本没法定；而旋转矩形恒定输出 3 个数。这就是"选 minAreaRect 不是因为它更准，而是因为它的输出维度固定"的实证------形状上三者几乎完全重合，看合并图就能确认。

顺带一个渲染顺序问题。 合并图的绘制顺序是「轮廓(2px) → 多边形(3px) → 矩形(2px)」，后画的盖住先画的。四条线本来就几乎重合，结果蓝色轮廓被红色多边形盖掉、红蓝又被绿色矩形盖掉，肉眼在第③格里基本只看得见绿色。要同时看清三者，得改成三条细线，或者把三种表达并排画而不是叠加。

这段代码留下的最大价值是它的「未完成感」。 polygon 被算出来了、也被画出来了，但从未参与筛选：

cv2.drawContours(polygon_result, [polygon], -1, (0, 0, 255), 3)

# 然后就没有了：polygon 再没被用到

这是一次「做了对比实验，但实验结论没有改变决策」的诚实痕迹。如果要把这个思路用起来，最自然的一步是用顶点数当形状特征：

if len(polygon) == 4: # 近似四边形 → 更像装甲板本体

...

还有一个细节值得表扬、也应该推广：这个文件做了尺寸一致性校验。

if image.shape[:2] != mask.shape[:2]:

print("原图和掩膜尺寸不一致")

return 1

掩膜和原图尺寸不一致时，drawContours 和 bitwise_and 会给出要么报错、要么错位的结果。这是六个文件里唯一做了这道校验的，其它文件都应该抄过去。

最后一个副作用需要说明。 它的输出目录是任务一的交付目录：

output_dir = Path("task1_lightbar/representative_frames")

一个基础练习脚本往任务一的交付目录里写文件，模块边界被穿透了。好处是------任务一 README 里那些代表帧，其实就是这个脚本生成的 ，这解释了那批图的来源；坏处是读者按顺序执行练习脚本时，会意外改动任务一的提交材料。更干净的做法是输出到自己的 output/，需要时再手动挑选。

【插图位：raw_contours / polygon_approximation / contour_polygon_rectangle 三张图，蓝线=轮廓、红线=多边形、绿线=旋转矩形，一眼看出三者的取舍。】

---

8. extract_frame.py：最短的文件，两个真实隐患

40 行，但正是这个文件最能说明「调试工具也值得写好」。

video_path = Path(sys.argv[1])

frame_number = int(sys.argv[2])

capture = cv2.VideoCapture(str(video_path))

if not capture.isOpened():

print(f"无法打开视频: {video_path}")

return 1

capture.set(cv2.CAP_PROP_POS_FRAMES, frame_number)

success, frame = capture.read()

capture.release()

if not success:

print(f"无法读取第 {frame_number} 帧")

return 1

output_path = Path("opencv_basics/debug_frame.jpg")

cv2.imwrite(str(output_path), frame)

(1) int(sys.argv[2]) 没有防错。 其它文件都做了 len(sys.argv) 校验，但这里少了类型校验：python extract_frame.py a.mp4 abc 会直接抛 ValueError 回溯，而不是给出「帧号必须是整数」的提示。一致性上的小缺口，修起来就是加个 try/except 或换 argparse(type=int)。

(2) 输出路径有三重隐患叠在一起。 Path("opencv_basics/debug_frame.jpg") 是相对当前工作目录的硬编码路径，而且：

• 没有 parent.mkdir(parents=True, exist_ok=True)------目录不存在时不会自动建；

• cv2.imwrite 的返回值没有被检查 ------imwrite 写失败只返回 False，不抛异常。

两个问题叠加的结果是：从 opencv_basics/ 目录里运行这个脚本，路径会变成 opencv_basics/opencv_basics/debug_frame.jpg，写入静默失败，而程序照旧打印「已保存第 N 帧」。你去找图，找不到；去怀疑帧号，方向全错。

对比一下 contours.py 里的写法------它检查了返回值：

saved = cv2.imwrite(str(output_path), result)

if not saved:

print(f"保存结果失败: {output_path}")

return 1

同一个项目里两种标准，这不只是风格问题，而是「哪些失败会被发现」的问题。 建议统一成后者。

(3) capture.set(CAP_PROP_POS_FRAMES, ...) 是「近似跳转」。 对部分编码（尤其带 B 帧的 H.264）来说，定位到第 N 帧可能落在 N 附近而不是精确的 N，而且 read() 返回的第一帧未必就是你想要的那帧。抽帧做调试时，最好把实际读到的帧号也打印出来核对：

print(f"请求帧号: {frame_number}, 实际位置: {capture.get(cv2.CAP_PROP_POS_FRAMES)}")

为什么这个工具重要？ 因为调参时反复跑整段视频，一次要几十秒；抽一帧出来单独试，一秒出结果。调试链路的效率，最终会转化成调参的质量------能在同样的时间里多试 20 组阈值，结果自然不一样。

---

9. 这一部分的小结

练习目录里踩到的坑，全部在任务一里复现了一遍（或者被提前避开了）：

#	坑	出现在	后果	对任务一的影响
1	HSV 的 H 只有 0--179	blue_mask.py	写成 0--360 会静默得到全黑掩膜	阈值范围写对了
2	uint8 相减会回绕	blue_mask.py	用 - 会把掩膜完全反过来	用了 cv2.subtract
3	minAreaRect 宽高顺序不定	contours.py	长宽比在 15 与 1/15 间跳变	统一用 min/max 归一化
4	1×1 结构元 = 恒等变换	morphology.py	以为在做去噪，实际没做	README 里如实标注为 1×1
5	相对路径 + 不查 imwrite	extract_frame.py	写图失败但打印成功	输出统一从仓库根目录运行

如果让我重写这一部分，只做三件事： 把重复的 main() 模板抽成一个公共模块；把所有阈值集中到一个配置文件；给每个练习脚本的输出加上前景像素数统计，让对比从「看图」变成「看数」。

---

下一部分预告

第 2 部分讲 task1_lightbar/detect_video.py（227 行，任务一的主体）：逐帧主循环怎么组织、耗时统计应该把哪一段包进去、VideoWriter 为什么经常写出 0 字节文件、以及参数为什么至今还写在代码里。

---
