【STM32】 工程实战 WS2812B 全彩 LED 灯控制（DMA 驱动）

---

WS2812B 全彩 LED 灯控制（DMA 驱动）

1. 全彩 LED 原理

1.1 为什么不用单色 LED？

常见的点阵屏、球形灯、灯带、环形灯、模型装饰、隧道式灯阵这些全彩作品，都不是用单色 LED 实现的，原因有二：

1. 单色 LED 颜色太少：没有那么多颜色，而且颜色无法通过程序改变；
2. 控制引脚太多：要控制这么多单色 LED，需要的控制引脚数目实在太多。

这时候就需要全彩 LED 出场了。

全彩 LED（Full-color LED）：

一种能通过程序控制、发出可见光谱中几乎任何颜色的灯珠。

1.2 单个全彩 LED 的基本原理

一个全彩 LED 其实是"三合一"结构：

它的外壳里封装了三个发光芯片------红（Red）、绿（Green）、蓝（Blue）。

① 三原色原理：

红、绿、蓝是三种基本色光，通过改变它们各自的亮度比例进行叠加，就能组合出自然界中几乎所有的色彩。

最终颜色 = 红色亮度比例 + 绿色亮度比例 + 蓝色亮度比例（光混合）

② 亮度等级怎么定？（韦伯比）

人眼睛能识别出来的亮度差，等级数大约 20~100 个等级，也就是亮度差在 2% 以内，人类就感知不到变化了------这组数据叫做韦伯比（Weber fraction）。

计算机有了基本数据存储单位------字节（8 比特位），表示数据种类范围 0,255。在历史发展之下，慢慢演变成用一个字节表示不同的亮度等级，于是亮度等级演变成了 256 种。

③ 24bit 颜色深度

所以，一个全彩 LED 灯需要给我们提供3×8= 24 个比特位，分别表示 R、G、B 三原色的亮度比例，就可以呈现出不同的色彩效果。

AI 思考题：单个 24 位 RGB 全彩 LED 灯理论上会呈现多少种颜色效果？

解：每个颜色分量 8bit 有 2⁸=256 种取值，三原色独立组合：256³ = 16,777,216 种（约 1677 万色）。这就是"真彩色"的由来。

④ 为什么叫"全彩"LED？

色彩覆盖广、动态可变性；

普通 LED 灯只有一种颜色，最多呈现明暗效果。

1.3 常见全彩 LED 型号

① 内置 IC 型（集成驱动型 LED）------这类灯珠通过单根或双根信号线串联，适合大规模像素化控制：

型号	特点	典型场景	理由
WS2812B	单线控制，最主流	电竞桌面氛围灯带、智能家居背景光、手办展示柜亮化、DIY 像素屏、穿戴设备	仅需 1 根引脚即可串联成百上千颗，布线极简
SK6812	兼容型，支持 RGBW	高档室内辅助照明（吊顶灯带）、化妆镜补光	有专门"白光"通道（W），调出的白光比 RGB 混合更纯净、显色性更好
APA102	双线控制，带时钟线	视觉暂留（POV）旋转屏、高速无人机灯效	刷新率极高且不闪烁，高速运动画面稳定
WS2811	外置 IC 型	户外建筑轮廓亮化、大型节日装饰灯串	配合 12V 供电，长距离传输信号损耗小

② 传统直驱型（无内置 IC）------需要主控芯片（单片机）直接输出多路 PWM 信号来驱动：

型号	典型场景	理由
5050 RGB （贴片直驱）	电脑机箱风扇、汽车仪表盘背光、小型玩具指示灯	成本极低，适合单色整体切换、不需要每颗灯不同颜色
F5/F8 RGB （插件灯珠）	电子设计竞赛、面包板电路实验、自制状态指示灯	长引脚免焊接插面包板，适合新手练习 PWM 调色逻辑

③ IC 全称：Integrated Circuit 的缩写，中文全称是集成电路。

④ 传统直驱 vs 集成驱动

对比	传统直驱	集成驱动
内部结构	内部没有集成电路	LED 内部有一套独立硬件电路， 可自主控制色彩输出
控制方式	颜色只能由 MCU 的针脚驱动	MCU 通过 1 个引脚输出数字协议指令， LED 内部芯片再驱动颜色输出
举例	电脑主机箱电源指示灯：MCU 一个引脚直接连灯珠，高电平亮、低电平灭，完全由引脚"肉身"供电 （我们以前点灯实验都是这种）	电竞外设 RGB 流水灯带：MCU 只发出一串包含"变红、变绿、渐变"信息的数字脉冲指令，灯带芯片收到后自己控制内部电路变色

比特灵犀板使用的全彩 LED 灯就是最主流的 WS2812B 型 LED。

1.4 WS2812B 详解

① 命名格式：WS2812B = Worldsemi(厂商) + 28系列协议 + 12型号 + B版本(4引脚/带保护)

• Worldsemi = 世界半导体，中国公司（官网 www.world-semi.com）。

② 基本定位：

WS2812B 是一个集控制电路与发光电路于一体的智能外控 LED 光源，外型与 5050 封装普通灯珠相同，每个灯珠就是一个彩色的像素点。很明显它属于集成驱动型 LED。

• 5050 封装：灯珠外形尺寸为 5.0mm × 5.0mm。

③ 4 个引脚：

引脚	名称	作用
VCC	电源级	接电源正极
GND	电源负极	接地
DIN	Data In	控制信号输入引脚，连接单片机 MCU 引脚或上一级灯珠
DOUT	Data Out	控制信号输出引脚，连接下一级灯珠的 DIN，实现串联级联

④ 级联能力：

DIN 输入控制信号、DOUT 连接下一个灯珠的 DIN，把多个灯珠串联起来。

虽然它有 4 个引脚，但控制几十颗甚至上百颗灯珠时，MCU 始终只需要占用 1 个 GPIO 口，连接第一颗灯的 DIN 即可实现控制逻辑。

⑤ 内部机制：

每一颗 WS2812B 内部都有 3 × 8 = 24bit 的 RGB 配置寄存器（准确说是锁存器），更改它，就可以改变不同 RGB 颜色的亮度，进而整体表现出不同颜色。

控制多个灯珠只用 1 个 MCU 引脚------用的正是定时器的输出比较相关通道引脚。

显然，接下来只要理解了怎么控制这些灯的时序（协议），就明白了定时器输出比较功能的作用和应用场景。

---

2. 单灯珠控制：归零码协议

2.1 什么是归零码？

WS2812B 灯珠控制的数据协议采用**单线归零码（Return-to-Zero, RZ）**的通讯方式。

归零码定义：

一种基础的数字信号编码技术，核心特征是------无论传输的是 0 还是 1，信号在每个比特位周期结束时都会强制回到零电平（通常是低电平）。

为什么要用归零码？（关键考点）

灯珠是一个脉宽敏感的设备：

• 如果没有归零，用传统的高低电平表示 0/1，那么发送一批 0 或一批 1 时，输出电平会一直保持低或一直保持高，没有任何跳变；
• 此时必须要求通信双方约定严格的周期时长，差一点都不行------因为只有明确一个周期是多长，才能清楚知道持续发送了多少个 0 或 1，这对硬件的要求太高了；
• 而归零码通过强制归零，确保每个比特位至少有一次边沿变化，接收电路只需检测脉冲上升沿即可锁定比特边界，降低硬件复杂度；
• 归零码表示的 0 或 1 都有明确的开始和结束，每个比特独立可辨。

本质结论：

使用归零码的方案，本质是降低对硬件时序的要求，提高可靠性。

归零码把"对时钟同步的极高要求"转化为了"对高低电平时间比例的简单判断"。

旗语类比（帮助记忆）：通信过程类似古代旗语，将军和士兵做约定------

• 周期：每发送一个数字固定耗时 1 秒；
• 归零动作：每秒结束时，旗子必须回到腰间（0 电平）；
• 逻辑 1（长举）：举起 0.8 秒（高），放下休息 0.2 秒（低，归零）；
• 逻辑 0（短举）：举起 0.2 秒（高），放下休息 0.8 秒（低，归零）。

这样士兵就可以通过该规则向将军发送 0/1 数据了。

2.2 0 码和 1 码的波形参数（数据手册）

0 码：T0H + T0L = T0 组成 0 码波形周期

参数	符号	Min	Typ	Max	单位
输入 0 码高电平时间	Tin0h	0.20	0.295	0.35	us
输入 0 码低电平时间	T0L	0.55	0.595	1.2	us
0 码/1 码周期	T0/T1	0.89	-	-	us

0 码周期 = T0H + T0L = 0.295us + 0.595us = 0.89us
0 码占空比 = 0.295 / 0.89 = 33.15%  ← 占空比较低的波形

1 码：T1H + T1L = T1 组成 1 码波形周期

参数	符号	Min	Typ	Max	单位
输入 1 码高电平时间	Tin1h	0.55	0.595	1.2	us
输入 1 码低电平时间	T1L	0.20	0.295	0.35	us
0 码/1 码周期	T0/T1	0.89	-	-	us

1 码周期 = T1H + T1L = 0.595us + 0.295us = 0.89us
1 码占空比 = 0.595 / 0.89 = 66.85%  ← 占空比较高的波形

细节 1：

0 码并不是持续的低电平，也有高电平**；**

1 码并不是持续的高电平，也有低电平。

通信双方约定特定脉宽的波形来表示 0/1 编码。

细节 2：

0.295 : 0.595 近似为 1 : 2------0 码高电平占 1 份、低电平占 2 份；

1 码高电平占 2 份、低电平占 1 份。

0 码 vs 1 码本质：

观察 0 码、1 码，发现 T*L（T0L、T1L）都是低电平------在同周期情况下，真正区分 0 还是 1，其实是看波形中高电平的持续时间（脉宽）。

T*L 都是低电平就是*归零的表现，确保下一次输出一定是从低电平开始跳变的。*

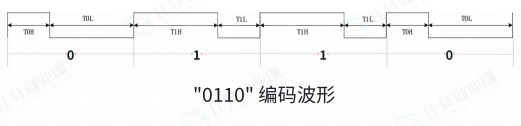

如果 MCU 向单颗 WS2812B 发送 0110，波形就是：

0码 + 1码 + 1码 + 0码 按顺序组合------每个比特都是"高电平脉宽 + 低电平归零"的完整周期。

2.3 单灯珠 24bit 数据结构

控制单个灯珠的数据由 24bit（3 bytes） 组成，颜色分量各占一个字节。

注意：位序是 G、R、B，不是严格的 RGB！

 24bit 数据结构（MSB first，高位先发）
┌──────────────────────────┬─────────────────────────┬────────────────────────
 G7 G6 G5 G4 G3 G2 G1 G0   │ R7 R6 R5 R4 R3 R2 R1 R0 │ B7 B6 B5 B4 B3 B2 B1 B0 │
│        Green 8bit        │        Red 8bit         │        Blue 8bit        │
└──────────────────────────┴─────────────────────────┴─────────────────────────┘
       先发送 ←──────────────      24 bit     ──────────────→       后发送

• 明显的MSB first（高位先行）；
• 将 24 个 0 码和 1 码按需组合在一起，就构成一个灯珠的控制波形。

2.4 数据帧尾：RESET 复位码

在每一轮控制数据发送（刷新周期）完成后（比如 24 个比特位数据发送完毕），必须再发送一个或多个复位信号波形 RESET 码，做控制数据的帧尾，表示本轮发送结束。

参数	符号	Min	Typ	Max	单位
RESET 码低电平时间	Trst	80	-	-	us

RESET 码的含义：

一帧数据发送完毕后，需要保持一定时间长度（>80us）的低电平，这样数据才会真实生效，否则可能和下一周期的数据混叠在一起。

为什么固定 24 个比特位，还要 RESET 码？------和 WS2812B 的工作模式有关：

WS2812B 工作模式分两个阶段：

1. 搬运阶段：接收 24bit 数据（"装填子弹"）；
2. 执行阶段：根据 24bit 数据，驱动红、绿、蓝灯珠点亮（"扣动扳机"）。

所以，RESET 码表示传输结束，但对 WS2812B 来讲，表示的是："传输完成了，你可以根据数据点亮了"。

单个灯珠的控制波形 = 24 个 0/1 码 + 1 个 RESET 码

---

3. 一组灯珠的控制（级联机制）

有了单灯珠概念，一组灯珠的控制就容易了。

级联传输机制：在一组灯珠上电复位以后，DIN 管脚接受从 MCU 传输过来的数据：

1. 首先送过来的 24bit 数据被第一个灯珠提取；
2. 剩余的数据经过内部电路通过 DOUT 管脚转发给下一个级联的灯珠；
3. 每经过一个灯珠的传输，数据减少 24bit；
4. 灯珠内部电路能够自动转发，信号传送不受级联灯珠个数的限制，仅受信号传输速度限制。

一组 N 个灯珠的控制波形：

控制波形 = N × 24 个 0/1 码 + 1 个 RESET 码

串接灯珠控制时序（3 颗灯珠、两个刷新周期）：

引脚	刷新周期 1	刷新周期 2
D1（芯片1）	第 1 位 24bit	第 2 位 24bit
D2（芯片2）	（转发后）第 2 位 24bit	第 3 位 24bit
D3（芯片3）	（转发后）第 3 位 24bit	RESET
D4（最后一颗 DOUT）	悬空/断开	...

如果串行了一组灯珠，RESET 码的效果就是让多个 RGB LED 同时点亮。

细节：

最后一颗 LED 灯------DIN 接前一颗的 DOUT，VCC/GND 正常接，DOUT 保持断开（悬空）即可。

---

4. 实操：CubeMX 配置

4.1 目标

通过通用定时器 TIM3 控制开发板的 RGB 灯珠阵列。

根据 0 码/1 码的学习，几乎可以肯定：控制全彩 LED 矩阵的片上外设一定是通用定时器，而且必须是 PWM 模式------因为我们需要灵活的占空比和脉宽设置功能，用 PWM 最方便。

4.2 分析开发板原理图

• 比特就业课灵犀板上内置了一套 3×3 的 RGB 灯珠阵列（LED9~LED17）；
• 根据灯珠原理，只需要一个输入引脚就能控制所有灯珠；
• 在开发板原理图中搜索"RGB"，找到关键网络标签 RGB_DIN------对应 RGB 灯珠阵列的输入引脚；
• 细节：物理上是一个矩阵的形状，但其实是串行连接的；
• 继续查原理图：RGB_DIN 接入 MCU 的 TIM3_CH3 引脚，即 TIM3 的 3 号输出通道对应的引脚；
• TIM3_CH3 和 PB0 复用同一引脚------配置 PB0 就是在配置 TIM3_CH3（引脚复用表：PB0 → ADC12_IN8 / TIM3_CH3 / TIM8_CH2N）；
• 板子设计时 MCU 和全彩矩阵两个模块都有设计，但物理上没有真正连接，需要你自己连接：用跳帽或杜邦线把定时器的输出引脚和 RGB_DIN 连接起来（H1 排针）。

4.3 配置 CubeMX（分步）

① 开启调试口：System Core → SYS → Debug 选 Serial Wire。

② 配置 printf 输出到串口（略，按之前课程配置）。

③ 配置时钟：

• RCC → High Speed Clock (HSE) 选 Crystal/Ceramic Resonator（开启外部高速时钟）；
• Clock Configuration：SYSCLK=72MHz、AHB=72MHz、APB1=36MHz（/2）、APB1 Timer clocks = 72MHz（关键！）；
• 可以直接输入要配置的频率值（72），CubeMX 会自动完成其他分频器配置；
• 实际配置时如果直接输入 72 不行，可以尝试优先把 HCLK 设置为 72MHz。

④ 开启定时器 TIM3：

• 把 TIM3 的 Channel3 设置为 PWM Generation CH3 模式；
• 此时 TIM3 就会通过 PB0 引脚向外输出 PWM 信号；
• 其他选项保持默认即可（其他功能要么和通道 3 类似、要么与定时器级联有关，暂不考虑）；
• 注意：这里看到的配置和普通定时器 TIM6/TIM7 不一样，不用奇怪。

⑤ 配置 PWM（Channel 3 改为 PWM Generation CH3 后新增配置界面）：

配置项	值	说明
Prescaler (PSC)	0	预分频器
Counter Mode	Up	向上计数
Counter Period (ARR)	63	从 0 变到 63，正好 64 个时钟周期
Internal Clock Division (CKD)	No Division	内部时钟分频，用于死区控制或数字滤波，不直接改变计数器频率
auto-reload preload	Disable （后面开启）	ARR 影子寄存器机制开关
Mode	PWM mode 1	向上计数：CNT < Pulse 输出有效电平，否则无效
Pulse (CCR)	0（初始）	对应比较寄存器 CCR 的值。当前设为 0，后续通过代码动态调整，以达到输出 0 码/1 码的效果
Output compare preload	Enable	CCR 预装载寄存器：修改 Pulse 值后新值不立即生效，等到当前计数周期结束、发生更新事件（UEV）时才载入
Fast Mode	Disable	关闭即可
CH Polarity	High	决定什么是"有效电平"

注意：

PWM mode 1 在向上计数时，只要计数器值（CNT）小于设定值（Pulse/CCR），通道输出为有效电平（由 CH Polarity 决定）；否则输出为无效电平。

如果选中 PWM Generation CH3 后没有弹出新增配置界面，请重启 CubeMX。

⑥ 计算并填写定时器参数（核心推导）

通过开发板原理图，RGB LED 具体型号为 XL-5050RGBC-2812B（成兴光 XINGLIGHT，SMD5050-4P 封装）。

在立创商城搜索该型号可找到数据手册，数据手册中描述了 0 码/1 码的时间参数，这是后续开发配置的关键依据。

数据手册给了时间范围（不是固定值）：

只要信号持续时间在这个范围内，都视为正确信号。

因为到了 us 尺度，实践上多少都会存在误差，RGB LED 芯片并没有把时间卡得很死，而是有宽裕的范围，避免误差带来的影响。我们按典型值设置。

计算过程：

① 0 码或 1 码周期（典型值） = 0.295 + 0.595 = 0.89us
② 当前时钟频率 72MHz → 1 秒产生 72000000 个时钟周期
③ 产生 1 个时钟信号的时间 = 1/72000000 ≈ 1.388×10⁻⁸ 秒 ≈ 0.01388us
④ 0.89us / 0.01388us ≈ 64.12 → 产生 64.12 个时钟周期消耗 0.89us
⑤ 0.89 只是典型值，不需要精确凑出，直接取整 64
   64 个时钟信号对应 0.888us，落在芯片时间范围内 ✓
⑥ 配置：Prescaler = 0（不分频）、Counter Period = 63（0~63 正好 64 个周期）

通过这样的设定，可以确保定时器每次进行一轮计数，消耗的时间就对应到一个 0 码/1 码的周期。

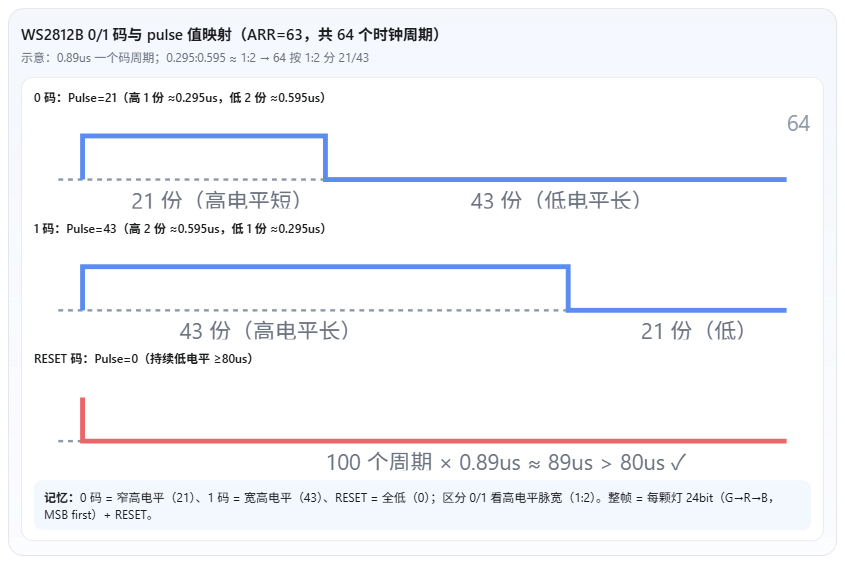

pulse 值怎么定？------把 64 按 1:2 分配

0.295 : 0.595 近似 1 : 2，所以把 64 按 1 : 2 的比例分成 21 和 43：

0 码：1 份高电平 + 2 份低电平 → Pulse = 21（占空比低 ≈33%）
1 码：2 份高电平 + 1 份低电平 → Pulse = 43（占空比高 ≈67%）
RESET：持续低电平 → Pulse = 0

⑦ 配置 DMA（TIM3 中点击 Add 添加一个 DMA 配置）：

配置项	值	说明
DMA Request	TIM3_CH3	由 TIM3 通道 3 产生
Channel	DMA1 Channel 2	-
Direction	Memory To Peripheral	内存到外设：要把内存准备好的数据放到定时器中，这点很重要
Priority	Low	-
Mode	Normal	-
Increment Address - Memory	☑ 勾选	内存自增：依次取数组中的下一个值
Data Width	Half Word	16 位，默认即可（对应 uint16_t）

至此，CubeMX 配置完成，可以生成项目代码了。

---

5. 代码实现

5.1 生成 0 码 / 1 码（先验证波形）

pulse 值是通过 CCR 寄存器控制的，通过宏 __HAL_TIM_SET_COMPARE 就可以设置 pulse 的值。

void set_pwm_code(uint16_t code)
{
    if (code == 0) {
        __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_3, 21);  // 0 码
    } else if (code == 1) {
        __HAL_TIM_SET_COMPARE(&htim3, TIM_CHANNEL_3, 43);  // 1 码
    }
}

在 main 函数主循环之前：

// 启动 PWM 输出
HAL_TIM_PWM_Start(&htim3, TIM_CHANNEL_3);
// 设置输出 0 码
set_pwm_code(0);

示波器验证：直接测量 PB0 引脚（正极接 PB0，负极接 GND）：

• 0 码：高电平宽度约 295ns（ΔX≈895ns 为一个周期，其中高电平短）；
• 1 码：高电平宽度约 595ns（高电平长）。

这个环节只是为了让直观看到 0 码和 1 码的效果。

后续驱动 WS2812B 通过 DMA 方式完成，不再使用 set_pwm_code 函数。

5.2 WS2812B 信号数据格式（以 9 个 LED 纯绿色为例）

9 个 LED 均设为纯绿色，绿色 GRB 值是：11111111 00000000 00000000

G 字节 = 11111111（绿色拉满）→ 8 个 1 码
R 字节 = 00000000 → 8 个 0 码
B 字节 = 00000000 → 8 个 0 码

根据信号序列设置 pulse 值（调整 PWM 占空比）：

每个 0 码信号，把 pulse 设为 21
每个 1 码信号，把 pulse 设为 43
针对最终的复位信号，把 pulse 设为 0

关于"复位信号"（RESET）再强调：

对于 WS2812B，由于存在 N 个灯珠，而芯片本身也不知道当前过来的信号要针对几个灯珠操作，因此需要有一个明确的"结束标志"来表明当前控制信号"结束"了，这个信号就是复位信号。

与此同时，RESET 信号还会同步点亮所有 RGB LED。

数据手册要求产生一个不低于 80us 的持续低电平作为复位信号，收到复位信号之后，前面的控制信号才会"正式生效"。

5.3 DMA 触发机制（重点难点）

思路：

通过一个数组，把要填写的 pulse 值按照顺序放进去，再通过 DMA 拷贝到定时器中，此时定时器就可以输出上述的 PWM 信号序列。

什么时候触发一次 DMA 搬迁？------从 DMA 请求映像图推测

DMA1 请求映像图中，TIM3_CH3 对应 DMA1 的硬件请求 2（通道 2）。

那么 TIMx_CHn 和 TIMx_UP 是不同的（要不然图里会写成一样），而定时器产生的事件源要么是溢出、要么是比较匹配，再结合 TIMx_CHn 中 CH 就是"通道"的意思，可以推测出来：

结论：TIMx_CHn 就是"比较匹配"触发 DMA。

• 什么时候触发一次搬迁？ 当 TIM3 通道 3 触发比较匹配的时候，就进行一次 DMA 搬迁；
• 强调：触发一次搬迁，就是把 21/43 设置到 CCR 的预装载寄存器，定时器下次溢出的时候才会更新（影子寄存器机制）；
• 完整工作流程（结合边沿对齐模式）：比较匹配时触发 DMA 搬迁 → 下一次定时器溢出时更新 CCR 影子寄存器 → 配置生效 → 整个过程就滚动起来了。

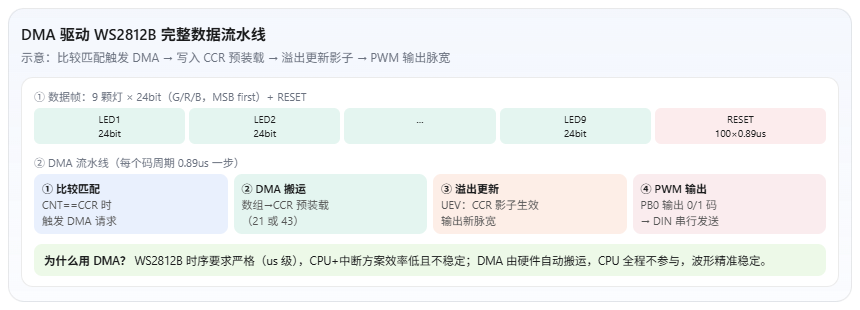

DMA 流水线（每 0.89us 一个节拍）：
比较匹配 → DMA 从数组取下一个 pulse（21/43）→ 写入 CCR 预装载
        → 定时器溢出（UEV）→ CCR 影子更新 → PWM 输出新脉宽 → 下一轮比较匹配 → ...

为什么不用 CPU + 中断？

WS2812B 对输入信号有非常严格的时序要求。

CPU + 中断方案：

效率低且可能不稳定（触发中断嵌套导致 CPU 没能及时构造下一个信号，而且执行一条命令的时间也不稳定）。

用 DMA 的方式是更好的选择：

通过内存数组把要构造的颜色数据提前准备好，DMA 拷贝到定时器 CCR 中即可。

可以理解为：

每当 TIM3 计数器溢出时触发一次 DMA 请求，把数组中的下一个 pulse 值搬到 CCR。

5.4 控制灯珠颜色（完整代码）

① 定义常量：

// 0码和1码的PWM宽度
#define BIT0_PULSE 21
#define BIT1_PULSE 43
#define RESET_PULSE 0

#define ROWS 3
#define COLS 3
// 输出一个 0/1 码(uint16)的时间是 0.89us，即周期是 0.89us
// 此处连续输出 100 个周期的低电平，总时间就得到超过 80us 的时间了
#define RESET_COUNT 100

② 定义结构体描述 LED 颜色：

// 表示一个 LED 的颜色
typedef struct {
    uint8_t r;
    uint8_t g;
    uint8_t b;
} rgb_t;

// 表示 9 个 LED 的颜色
typedef struct {
    rgb_t leds[ROWS][COLS];
} rgb_group_t;

③ 定义描述 pulse 数组的结构体：

由于 DMA 设置的是 Half Word，下列类型均使用 uint16_t 表示；

需要把每一个 LED 的 R/G/B 的 8 位数据的每一个 bit 位，转换成为 PWM 的 CCR 对应的数值，方便在每一个周期内形成对应的 0 码或 1 码。

// 向定时器写入的一个 LED 的 pulse 值
typedef struct {
    uint16_t green_pulse[8];
    uint16_t red_pulse[8];
    uint16_t blue_pulse[8];
} pulse_t;

// 向定时器写入的 9 个 LED 的 pulse 值
typedef struct {
    pulse_t leds[ROWS][COLS];
    uint16_t reset[RESET_COUNT];   // 复位信号序列
} pulse_group_t;

④ 定义全局变量（作为后续 DMA 拷贝数据的数据源）：

// 全局变量，用于进行 DMA 操作
static pulse_group_t pulse_group = {0};

⑤ 实现编码函数（把 LED 的 RGB 值转换成要写入的 pulse 值）：

void convert_rgb_to_pulse(rgb_group_t *rgb_group, pulse_group_t *pulse_group)
{
    for (int i = 0; i < ROWS; i++) {
        for (int j = 0; j < COLS; j++) {
            rgb_t rgb = rgb_group->leds[i][j];
            pulse_t* led_pulse = &pulse_group->leds[i][j];
            // 针对每个 bit 位，填写 pulse 值
            for (int k = 0; k < 8; k++) {
                // 注意，此处是"高位先行"，bit7 要写到下标 0 的位置
                if (rgb.r & (1 << (8 - k - 1))) {
                    led_pulse->red_pulse[k] = BIT1_PULSE;
                } else {
                    led_pulse->red_pulse[k] = BIT0_PULSE;
                }
                if (rgb.g & (1 << (8 - k - 1))) {
                    led_pulse->green_pulse[k] = BIT1_PULSE;
                } else {
                    led_pulse->green_pulse[k] = BIT0_PULSE;
                }
                if (rgb.b & (1 << (8 - k - 1))) {
                    led_pulse->blue_pulse[k] = BIT1_PULSE;
                } else {
                    led_pulse->blue_pulse[k] = BIT0_PULSE;
                }
            }
        }
    }
    // 处理最后的复位部分
    for (int i = 0; i < RESET_COUNT; i++) {
        pulse_group->reset[i] = RESET_PULSE;
    }
}

关键点：

• 注意 bit 位的排列顺序：24bit 数据结构是 G、R、B，且高位先发（MSB first）------针对每个 8bit 的颜色，需要把 bit7 放到 pulse 数组的 0 位置上；
• 所以代码用 rgb.g & (1 << (8 - pos - 1))：pos=0 时取 bit7，pos=7 时取 bit0。

⑥ 在 main 函数中设置 RGB 颜色：

rgb_group_t rgb_group = {0};

rgb_group.leds[0][0].r = 2;    // 第一行：红 2/20/200（亮度递增）
rgb_group.leds[0][1].r = 20;
rgb_group.leds[0][2].r = 200;

rgb_group.leds[1][0].g = 2;    // 第二行：绿
rgb_group.leds[1][1].g = 20;
rgb_group.leds[1][2].g = 200;

rgb_group.leds[2][0].b = 2;    // 第三行：蓝
rgb_group.leds[2][1].b = 20;
rgb_group.leds[2][2].b = 200;

// 将 RGB 颜色转换为 pulse 值
convert_rgb_to_pulse(&rgb_group, &pulse_group);

// 启动 DMA：把 pulse_group 数组循环搬到 CCR3
HAL_TIM_PWM_Start_DMA(&htim3, TIM_CHANNEL_3, (uint32_t*)&pulse_group,
                      sizeof(pulse_group) / sizeof(uint16_t));

⑦ 编译烧录观察效果：

全部是黑色（RGB=000）就是熄灭。

此时可以根据颜色和亮度区分出当前数组的每个元素对应哪个 LED：leds[0][0]→LED9、leds[0][1]→LED10...leds[2][2]→LED17。（手机相机拍摄存在一定色差，以实际肉眼观察效果为准。）

---

6. 封装 RGB LED 控制驱动（BSP）

上述代码只是把 RGB LED 用最简单的方式点亮了。

还可以把相关操作进一步封装到单独文件中，后续其他代码/项目需要控制 LED 时可以直接复用。

6.1 编写 .h 代码（rgb_led.h）

#pragma once

#include <stdint.h>
#include "stm32f1xx_hal.h"

// 0 码和 1 码的 PWM 宽度
#define BIT0_PULSE 21
#define BIT1_PULSE 43
#define RESET_PULSE 0

#define ROWS 3
#define COLS 3
// 输出一个 0/1 码(uint16)的时间是 0.89us，此处连续输出 100 个 uint16_t，总时间就得到超过 80us 的时间了
#define RESET_COUNT 100

// 表示一个 LED 的颜色
typedef struct {
    uint8_t r;
    uint8_t g;
    uint8_t b;
} rgb_t;

// 表示 9 个 LED 的颜色
typedef struct {
    rgb_t leds[ROWS][COLS];
} rgb_group_t;

// 向定时器写入的一个 LED 的 pulse 值
typedef struct {
    uint16_t green_pulse[8];
    uint16_t red_pulse[8];
    uint16_t blue_pulse[8];
} pulse_t;

// 向定时器写入的 9 个 LED 的 pulse 值
typedef struct {
    pulse_t leds[ROWS][COLS];
    uint16_t reset[RESET_COUNT];
} pulse_group_t;

// 函数声明
void BSP_WS2812BInit(TIM_HandleTypeDef *htim);
void BSP_WS2812BSetColor(uint8_t x, uint8_t y, rgb_t rgb);
void BSP_WS2812BResetColor(void);
void BSP_ConvertRGB2Pulse(void);
bool BSP_WS2812BRefresh(void);

6.2 编写 .c 代码（rgb_led.c）

#include "rgb_led.h"

// 标志位，DMA 搬运完成
static volatile bool g_is_DMA_done = false;

// 指向全局的 TIM3 句柄
static TIM_HandleTypeDef *ghtim = NULL;

// 对应板子的灯，内部设置
static rgb_group_t rgb_led_group = {0};

// 全局变量，DMA 要搬运的数据
static pulse_group_t pulse_group = {0};

// 辅助函数：RGB → pulse 数组
static void BSP_ConvertRGB2PulseHelper(pulse_group_t *pulse_group_dst,
                                       rgb_group_t *rgb_group_src)
{
    if (!pulse_group_dst || !rgb_group_src) {
        return;
    }
    for (int i = 0; i < ROWS; i++) {
        for (int j = 0; j < COLS; j++) {
            // 一个灯的原始数据
            rgb_t rgb = rgb_group_src->leds[i][j];
            // 一个灯的目标数据
            pulse_t *ppulse = &(pulse_group_dst->leds[i][j]);
            // 扫描比特位，设置 CCR 的值
            for (int pos = 0; pos < 8; pos++) {
                // G
                if (rgb.g & (1 << (8 - pos - 1))) {
                    ppulse->green_pulse[pos] = BIT1_PULSE;
                } else {
                    ppulse->green_pulse[pos] = BIT0_PULSE;
                }
                // R
                if (rgb.r & (1 << (8 - pos - 1))) {
                    ppulse->red_pulse[pos] = BIT1_PULSE;
                } else {
                    ppulse->red_pulse[pos] = BIT0_PULSE;
                }
                // B
                if (rgb.b & (1 << (8 - pos - 1))) {
                    ppulse->blue_pulse[pos] = BIT1_PULSE;
                } else {
                    ppulse->blue_pulse[pos] = BIT0_PULSE;
                }
            }
        }
    }
    // 处理最后的复位部分
    for (int i = 0; i < RESET_COUNT; i++) {
        pulse_group_dst->reset[i] = RESET_PULSE;
    }
}

void BSP_ConvertRGB2Pulse(void)
{
    return BSP_ConvertRGB2PulseHelper(&pulse_group, &rgb_led_group);
}

// 设置一个灯的颜色
void BSP_WS2812BSetColor(uint8_t x, uint8_t y, rgb_t rgb)
{
    if (x >= ROWS || y >= COLS) {
        return;
    }
    rgb_led_group.leds[x][y].r = rgb.r;
    rgb_led_group.leds[x][y].g = rgb.g;
    rgb_led_group.leds[x][y].b = rgb.b;
}

// 重置所有灯的颜色
void BSP_WS2812BResetColor(void)
{
    for (int i = 0; i < ROWS; i++) {
        for (int j = 0; j < COLS; j++) {
            rgb_led_group.leds[i][j].r = 0;
            rgb_led_group.leds[i][j].g = 0;
            rgb_led_group.leds[i][j].b = 0;
        }
    }
}

void BSP_WS2812BInit(TIM_HandleTypeDef *htim)
{
    if (!htim) {
        return;
    }
    ghtim = htim;
}

bool BSP_WS2812BRefresh(void)
{
    // 检测是否初始化
    if (ghtim == NULL) {
        return false;
    }
    HAL_StatusTypeDef state = HAL_TIM_PWM_Start_DMA(ghtim, TIM_CHANNEL_3,
                            (uint32_t *)&pulse_group,
                            sizeof(pulse_group) / sizeof(uint16_t));
    if (state != HAL_OK) {
        return false;
    } else {
        g_is_DMA_done = false;
    }
    return true;
}

// For test
void BSP_WaitDMADone(void)
{
    while (!g_is_DMA_done);
}

// For test：DMA 完成回调
void BSP_DMAPulseCplt(void)
{
    g_is_DMA_done = true;
}

HAL 库回调（在 main.c 中实现）：

void HAL_TIM_PWM_PulseFinishedCallback(TIM_HandleTypeDef *htim)
{
    if (htim == &htim3) {
        BSP_DMAPulseCplt();
    }
}

注意：

HAL 库中 DMA 传输完成会触发 HAL_TIM_PWM_PulseFinishedCallback（PWM 脉冲完成回调）。在 CubeMX 的 NVIC 中需要使能 TIM3 的 DMA 相关中断（DMA1_Channel2_IRQn），否则回调不会执行，BSP_WaitDMADone() 会死等。

6.4 在 main.c 中调用驱动函数

int main(void)
{
    /* ... HAL_Init(); SystemClock_Config(); MX_GPIO_Init(); MX_DMA_Init(); MX_TIM3_Init(); ... */

    /* USER CODE BEGIN 2 */
    BSP_WS2812BInit(&htim3);
    BSP_WS2812BResetColor();
    bool flag = true;
    /* USER CODE END 2 */

    /* Infinite loop */
    while (1)
    {
        // 1. 点亮灯
        rgb_t rgb1 = {0, 0, 100};   // 蓝
        BSP_WS2812BSetColor(0, 0, rgb1);
        rgb_t rgb2 = {0, 100, 0};   // 绿
        BSP_WS2812BSetColor(0, 2, rgb2);
        rgb_t rgb3 = {100, 0, 0};   // 红
        BSP_WS2812BSetColor(2, 0, rgb3);
        rgb_t rgb4 = {239, 10, 229}; // 粉紫
        BSP_WS2812BSetColor(2, 2, rgb4);

        // 2. 转化
        BSP_ConvertRGB2Pulse();
        // 3. 刷新
        BSP_WS2812BRefresh();
        // 4. 等待完成
        BSP_WaitDMADone();
        HAL_Delay(1000);
    }
}

后续只需要使用 BSP_WS2812BSetColor 函数，即可完成针对 RGB LED 的颜色设置。

---

面试题

一、全彩 LED 原理题

Q1. 为什么全彩 LED 用 24bit 表示颜色？理论上能显示多少种颜色？

A：

基于三原色原理（RGB 光混合），人眼亮度分辨等级约 20~100 级（韦伯比，2% 以内变化感知不到），计算机字节 8bit 表示 256 级亮度。每个 LED 的 R/G/B 各占 8bit → 3×8=24bit。颜色总数 = 256³ = 16,777,216 种（约 1677 万色）。

Q2. 传统直驱型 LED 和集成驱动型 LED 有什么区别？

A：

直驱型内部无集成电路，颜色只能由 MCU 引脚直接驱动（引脚输出高电平灯亮、低电平灭，靠引脚"肉身"供电），要控制 N 颗灯就需要 N 路 PWM；

集成驱动型（如 WS2812B）内部有独立硬件电路，MCU 只需 1 个引脚发数字协议指令（一串脉冲），灯珠内部芯片自己控制电路变色，一颗灯一个像素点，可串联成百上千颗。

Q3. WS2812B 的命名和引脚是什么？

A：

WS2812B = Worldsemi（世界半导体，中国公司）+ 28 系列协议 + 12 型号 + B 版本（4 引脚/带保护）。5050 封装（5.0×5.0mm），4 引脚：VCC（电源）、GND（接地）、DIN（数据输入，接 MCU 或上一颗灯的 DOUT）、DOUT（数据输出，接下一颗灯的 DIN 实现级联）。

二、归零码协议题（核心）

Q4. 什么是归零码（RZ）？WS2812B 为什么用它而不是简单的高低电平？

A：

归零码要求每个比特位周期结束时强制回到低电平。

原因是灯珠是脉宽敏感设备：若用简单高低电平表示 0/1，发送长串 0 或 1 时电平持续不变，必须双方约定极严格的周期时长才能数清数量，对硬件时序要求太高；

归零码让每个比特至少有一次边沿跳变，接收电路只需检测上升沿锁定比特边界，把"对时钟同步的极高要求"转化为"对高低电平时间比例的简单判断"，降低硬件时序要求、提高可靠性。

---

Q5. 0 码和 1 码的时间参数是什么？怎么区分它们？

A（典型值）：

0 码 = 高电平 0.295us + 低电平 0.595us = 0.89us（占空比 33%）；

1 码 = 高电平 0.595us + 低电平 0.295us = 0.89us（占空比 67%）。

两者周期相同，区分看高电平脉宽：0.295:0.595 ≈ 1:2------0 码高 1 份低 2 份，1 码高 2 份低 1 份。

---

Q6. 单颗 WS2812B 的 24bit 数据结构是怎样的？

A：

24bit（3 bytes）按 G（8bit）、R（8bit）、B（8bit） 顺序排列（注意不是 RGB！），且 MSB first（高位先发）。发送时把每个颜色字节的 bit7 放到 pulse 数组下标 0 位置，依次发到 bit0。

---

Q7. RESET 码是什么？为什么需要它？

A：

RESET 码是不低于 80us 的持续低电平，作为一帧数据的结束标志。

因为 WS2812B 不知道当前信号要针对几个灯珠操作，需要明确的"结束标志"；收到 RESET 后数据才"正式生效"并同步点亮所有 LED。

WS2812B 工作分两阶段：搬运阶段（接收 24bit，装填子弹）→ 执行阶段（驱动点亮，扣动扳机），RESET 就是"可以开火了"的信号。

三、级联与数据帧题

Q8. N 个灯珠级联时，控制波形怎么组成？数据如何逐级传递？

A：

控制波形 = N × 24 个 0/1 码 + 1 个 RESET 码。

传输时第一颗灯珠提取前 24bit，剩余数据经内部电路从 DOUT 转发给下一颗，每经过一颗数据减少 24bit

；灯珠能自动转发，不受级联个数限制（仅受信号传输速度限制）。

最后一颗灯的 DOUT 悬空。

---

Q9. 9 颗灯都设为纯绿色，GRB 数据是什么？pulse 怎么配？

A：

纯绿色 = G 字节 11111111、R 字节 00000000、B 字节 00000000。

每个 1 码 pulse 设 43、每个 0 码 pulse 设 21、RESET pulse 设 0。

四、定时器/DMA 机制题（重点）

Q10. 为什么定时器参数是 Prescaler=0、Counter Period=63？

A：

0/1 码周期典型值 0.89us，72MHz 下每个时钟周期 1/72MHz≈0.01388us；0.89/0.01388≈64.12，取整 64 个时钟周期（对应 0.888us，落在芯片时间范围内） 。Counter Period=63 是因为计数器从 0 数到 63 正好 64 个周期

（溢出条件 CNT=ARR+1）。

---

Q11. pulse 值 21 和 43 是怎么算出来的？

A：

一个码周期 64 个时钟周期，按 0 码/1 码高电平时间比 0.295:0.595≈1:2 分配：0 码高电平占 1/3 → 64×1/3≈21；1 码高电平占 2/3 → 64×2/3≈43。

---

Q12. TIMx_CHn 和 TIMx_UP 触发的 DMA 有什么区别？本次用的是哪个？

A：

TIMx_UP = 计数器溢出（更新事件）触发 DMA；

TIMx_CHn（CH=通道）= 比较匹配触发 DMA。

本次 DMA Request 是 TIM3_CH3，所以是比较匹配触发 DMA：当 CNT==CCR 时触发一次搬迁，把数组中的下一个 pulse 值（21/43）写入 CCR 预装载寄存器，定时器下次溢出（UEV）时才更新 CCR 影子寄存器生效------比较匹配触发搬迁、溢出更新生效，滚动起来输出连续波形。

---

Q13. 为什么用 DMA 驱动 WS2812B 而不是 CPU+中断？

A：

WS2812B 对输入信号有严格的时序要求（us 级精度）。

CPU+中断方案效率低且不稳定：中断嵌套可能导致 CPU 不能及时构造下一个信号，且执行一条命令的时间也不稳定；

DMA 由硬件自动把内存数组中的数据搬到 CCR，波形精准稳定、CPU 全程不参与。

---

Q14. DMA 配置要点有哪些？为什么 Data Width 用 Half Word、内存要自增？

A：

Direction = Memory To Peripheral（内存数据放到定时器）；

Memory Increment 勾选（依次取数组下一个值）；

Data Width = Half Word（16 位，与 pulse 数组 uint16_t 对应）；

Mode = Normal（配合回调再启动下一轮）。

五、BSP 与综合题

Q15. 什么是 BSP？为什么 BSP 代码要放在独立目录？

A：

BSP = Board Support Package（板级支持包），介于硬件和应用软件之间的中间软件层，封装特定开发板/硬件的驱动代码，上层应用直接调用函数、不必关心硬件细节。

独立目录存放可以让多个项目共用一份 BSP 代码（配置 Keil 时引入即可），放项目内部则每次开发新项目要拷贝一份；正规公司通常单独放置 BSP 目录。

---
