基于RK3588+FPGA+AI的储能电站边缘网关，实现电力数据采集与智能预警

摘要：储能电站规模化并网后，传统电力边缘网关普遍存在采样实时性差、数据预处理能力弱、异常识别依赖阈值、云端时延高、断网失效等问题，无法满足新型储能电站高精度监测、故障提前预警、就地智能处置的运维需求。本文提出一套RK3588+FPGA+边缘AI国产化异构边缘网关方案，依托FPGA实现多路电力信号高速同步采集、硬件滤波与时序校准，借助RK3588旗舰级CPU+6TOPS NPU算力完成多协议解析、数据融合、本地AI智能研判，实现储能电站全量电力数据精准采集、电能质量分析、设备故障预警、异常事件就地告警与断网自治，彻底解决传统网关"只采集、不智能、响应慢"的核心痛点。本文完整阐述架构设计、软硬件实现、RKNN模型部署、性能实测与工程落地要点，可直接用于储能电站边缘网关、电力智能采集终端、储能安全监测设备的项目开发与方案设计。

关键词：RK3588；FPGA；边缘AI；储能电站；电力边缘网关；数据采集；智能预警；电能质量分析；国产化电力终端

一、行业背景与传统网关核心痛点

在新能源储能电站运维体系中，边缘网关是连接底层PCS变流器、BMS电池管理系统、互感器传感设备与上层云端监控平台的核心枢纽，承担着数据采集、协议转发、状态监测、异常告警、边缘分析 五大核心职能。随着储能电站容量增大、设备集群化部署，传统纯ARM架构、纯软件处理的边缘网关弊端日益凸显，已无法适配高标准储能安全运维要求。

传统储能电力边缘网关核心痛点如下：

采样精度低、时序同步性差：传统网关采用软件轮询采集方式，多路电压、电流、温度数据串行采集，存在毫秒级时序偏差，无法满足电能质量谐波分析、故障录波、暂态故障定位的高精度时序要求，极易出现数据错位、波形失真问题。
数据预处理能力薄弱，带宽资源浪费：原始电力数据包含大量环境噪声、干扰杂波，传统网关无硬件滤波能力，直接上传全量原始数据，不仅占用大量云端带宽，还会导致后台数据分析误差大、无效数据冗余严重。
告警方式单一，无智能预判能力：仅支持固定阈值告警，只能在故障发生后被动报警，无法识别三相不平衡渐变劣化、谐波缓慢超标、电池温度异常爬升、环流异常等隐性故障，缺乏事前预警、故障根因研判能力，难以规避储能热失控、并网异常等安全风险。
云端依赖强，断网完全失效：所有数据分析、异常判断均依赖云端算力，网络波动、断网场景下无法独立监测、告警，储能电站处于无人值守盲区，存在极大安全隐患。
算力不足，多业务并发卡顿：储能电站多设备接入后，多协议解析、海量数据存储、日志上报、远程运维等业务并发，传统网关算力不足，易出现数据丢包、转发延迟、系统卡顿死机问题。

针对以上行业痛点，本文采用RK3588+FPGA+边缘AI异构融合架构，通过FPGA硬件兜底高速采集与实时预处理，RK3588承载业务调度与边缘AI推理，实现"硬件精准采集+本地智能分析+就地预警处置"的全闭环能力，打造国产化、高实时、高智能、高可靠的储能电站边缘网关。

二、整体架构设计：三层异构协同架构

本方案采用FPGA硬件采集加速层+RK3588业务调度层+NPU边缘AI智能分析层三层解耦架构，各层级任务分工明确、互不抢占算力，兼顾硬实时采集、多业务并发处理与高精度智能预警，整体架构具备高确定性、高扩展性、高安全性的特点。

2.1 FPGA硬件采集加速层（实时采集核心）

FPGA作为底层硬件实时单元，剥离所有高时序、高频率、高并行的采集预处理任务，不占用RK3588核心算力，是整套网关高精度、低时延的核心保障，核心功能覆盖储能电站全场景采集需求：

1. 多路同步高速AD采样：外接高精度工业ADC芯片，支持三相电压、三相电流、零序电压、直流母线电压、PCS输出电流、电池簇温度、机箱温湿度等多维度信号并行同步采集，采样率可在10kHz~1MHz区间灵活配置，完全满足储能电能质量监测、暂态故障捕捉的采样精度要求。摒弃传统软件轮询模式，实现所有测点微秒级同步采集，彻底解决时序错位问题。

2. 硬件级数据预处理：在FPGA内部通过Verilog逻辑实现硬件抗混叠滤波、均值去噪、异常数据剔除、数据归一化处理，过滤现场电磁干扰产生的无效杂波数据，仅将有效标准化数据上传至RK3588，大幅降低上层数据处理压力与云端传输带宽压力。

3. 高精度时序打戳与数据缓存：集成高精度时钟模块，支持IRIG-B码对时，为每帧采集数据精准打时间戳，保障全站设备数据时序对齐；内置FIFO与片上RAM缓存，故障瞬间自动缓存前后波形数据，避免暂态故障数据丢包，完美支撑故障录波、SOE事件顺序记录功能。

4. 高速总线数据交互：FPGA与RK3588通过PCIe3.0高速总线+DMA搬运机制通信，数据传输时延小于10μs，无需CPU干预即可完成海量采样数据高速传输，相比SPI、串口传输速率提升百倍，适配高频海量电力数据传输场景。

5. 硬件异常快速闭锁：针对过流、过压、欠压、频率越限等紧急故障，FPGA可直接硬件输出告警与闭锁信号，微秒级完成就地处置，不依赖系统与软件，筑牢储能电站安全底线。

2.2 RK3588业务调度层（功能核心）

RK3588作为瑞芯微旗舰级工业主控芯片，采用8nm工艺，四核A55+四核A76八核架构，搭配6TOPS独立NPU，算力充沛、接口丰富、工业稳定性强，是储能高端边缘网关的最优主控选型，主要承担软实时业务调度与系统管理工作：

1. 多电力协议解析与适配：原生支持Modbus TCP/RTU、IEC104、IEC61850、MQTT等主流电力储能协议，可同时对接BMS电池管理系统、PCS储能变流器、并网柜、电表、传感器等多类设备，实现多源异构数据统一汇聚、解析、标准化封装。

2. 数据存储与断链续传 ：搭载大容量本地存储，部署轻量化时序数据库，存储历史运行数据、告警日志、故障波形；内置断网缓存机制，网络中断时自动缓存关键数据，网络恢复后批量续传，杜绝数据丢失，适配储能电站野外复杂网络环境。

3. 系统业务调度管理：负责设备状态监测、远程参数配置、固件升级、本地Web运维、数据云端上报、权限管理等后台业务，多任务并发运行不卡顿，满足电站常态化运维需求。

4. AI推理任务调度：调用RKNN Toolkit工具链，管理NPU推理进程，控制AI模型推理频率、数据窗口、告警阈值，实现采集数据与智能分析的精准联动。

2.3 边缘AI智能预警层（智能核心）

依托RK3588内置6TOPS独立NPU，部署轻量化时序AI模型，实现本地化、无依赖、低时延的智能研判与预警，摆脱传统阈值告警的局限性，实现储能故障从"事后处置"向"事前预警、事中研判"升级。

1. AI模型轻量化部署流程

第一步：数据集构建，采集储能电站正常工况、电压暂升暂降、谐波超标、三相不平衡、电池温度异常、环流异常、PCS通讯扰动、孤岛隐患等真实现场时序数据，完成数据清洗与故障标注；第二步：选用轻量TCN时序卷积网络、LSTM模型，训练故障识别与趋势预测模型；第三步：通过RKNN Toolkit完成INT8量化、模型编译，压缩模型体积、降低算力开销；第四步：部署至RK3588 NPU，搭建独立推理进程，与数据采集进程解耦运行。

2. 核心AI智能预警能力

电能质量智能诊断：实时识别THD谐波超标、三相不平衡、电压闪变、频率扰动等电能质量异常，精准判定异常类型与扰动等级；
储能设备隐性故障预警：通过时序数据趋势分析，预判电池簇温度爬升、单体电压偏移、环流异常、PCS运行劣化等隐性故障；
故障根因辅助研判 ：融合多设备数据，智能区分故障来源，精准区分电网侧扰动、储能设备自身故障、通讯异常问题；
运行趋势预测：基于历史数据拟合，预测短期负荷波动、电网电压变化趋势，辅助电站优化充放电策略。

安全机制说明：AI输出仅作为预警与运维参考，紧急故障保护闭锁逻辑完全由FPGA硬件实现，AI不参与硬保护动作，符合电力设备安全规范，杜绝智能算法误判引发安全事故。

三、完整业务数据流与时延实测分析

本网关采用"硬件采集-预处理-传输-分析-预警-上报"全闭环数据流，各环节分工清晰，时延可控、性能稳定，具体流程如下：

硬件采集预处理：FPGA并行采集全量电力、温度、设备状态数据，完成硬件滤波、去噪、时序打戳、数据校验，剔除干扰数据；
高速数据传输：通过PCIe+DMA总线将标准化数据高速传输至RK3588，无CPU算力占用；
业务数据处理：RK3588完成协议解析、数据汇总、本地存储、时序数据窗口截取；
边缘AI智能推理：NPU加载时序数据完成AI研判，输出故障类型、风险等级、预警结果；
就地预警+云端上报：异常情况就地声光告警、本地日志留存，同时将告警事件、故障波形、研判数据优先上传云端平台；
常态数据转发：正常工况数据定时打包上传，保障电站运行状态实时可控。

3.1 工程实测时延指标

为验证方案性能，基于储能电站真实工况完成实测，核心时延数据如下：

FPGA多路同步采样+硬件预处理时延：≤5μs；
FPGA与RK3588 PCIe高速传输时延：≤10μs；
多协议数据解析与数据封装时延：1~3ms；
RKNN边缘AI故障推理时延：20~50ms；
FPGA硬件紧急故障闭锁响应时延：≤2μs；
完整异常预警闭环时延：≤100ms。

实测结果表明：整套网关系统响应速度远优于传统纯软件网关，AI预警不影响硬件保护实时性，兼顾智能性与安全性，完全满足储能电站安全监测的严苛要求。

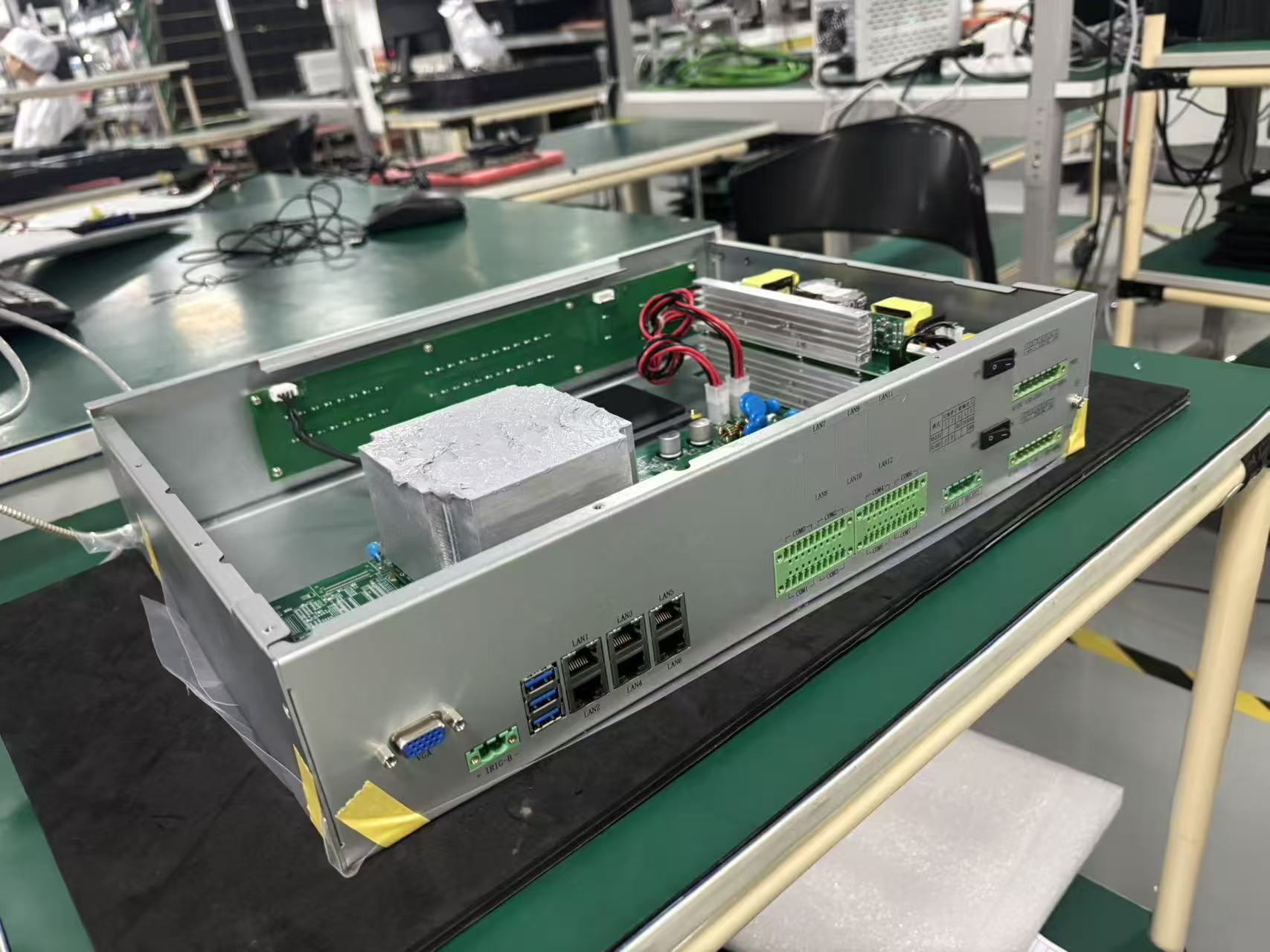

四、硬件可靠性与工业级设计要点

储能电站现场电磁干扰强、温湿度变化大、工况复杂，本网关针对工业电力场景做了全方位可靠性加固，满足电力二次设备严苛标准：

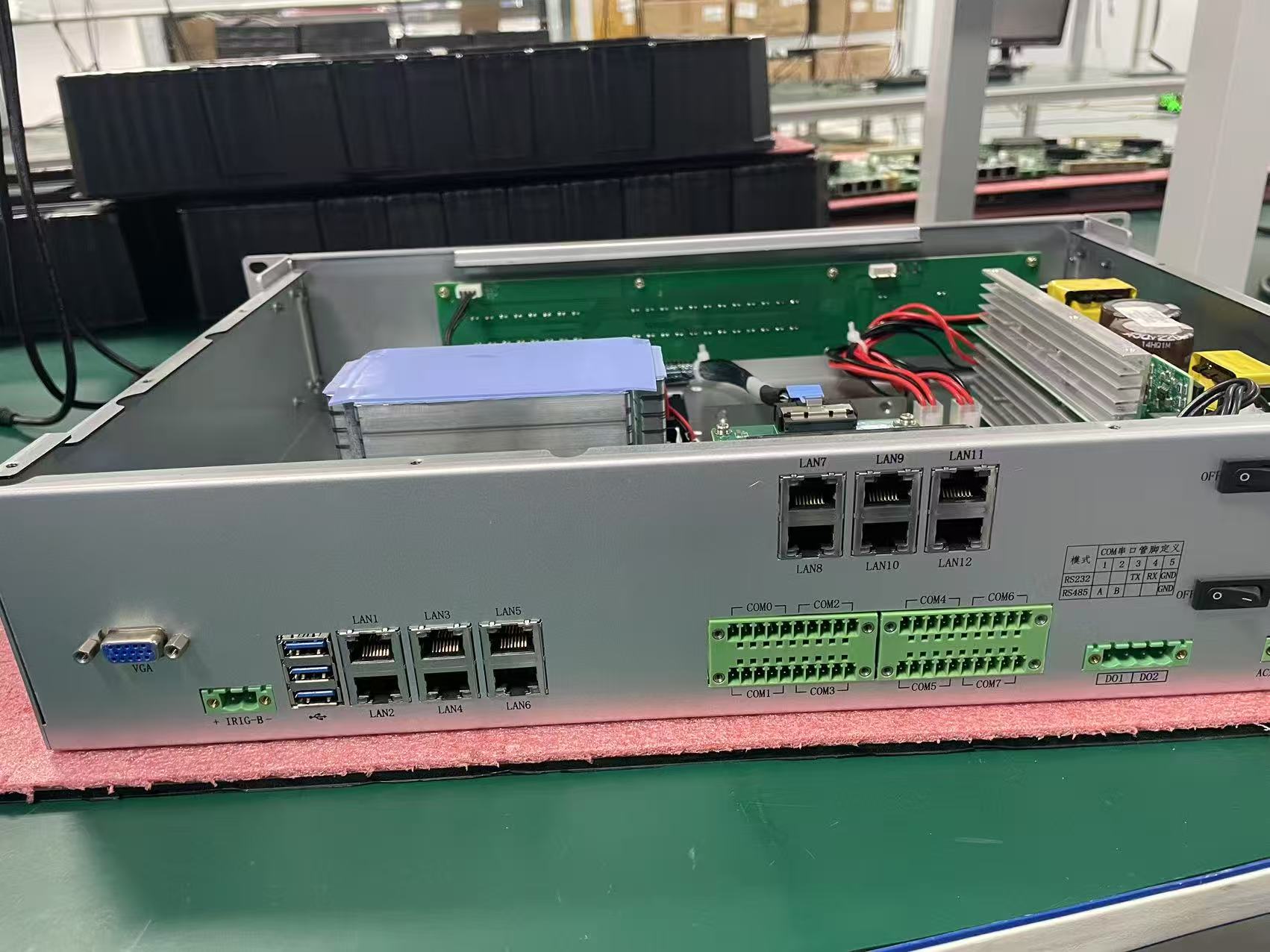

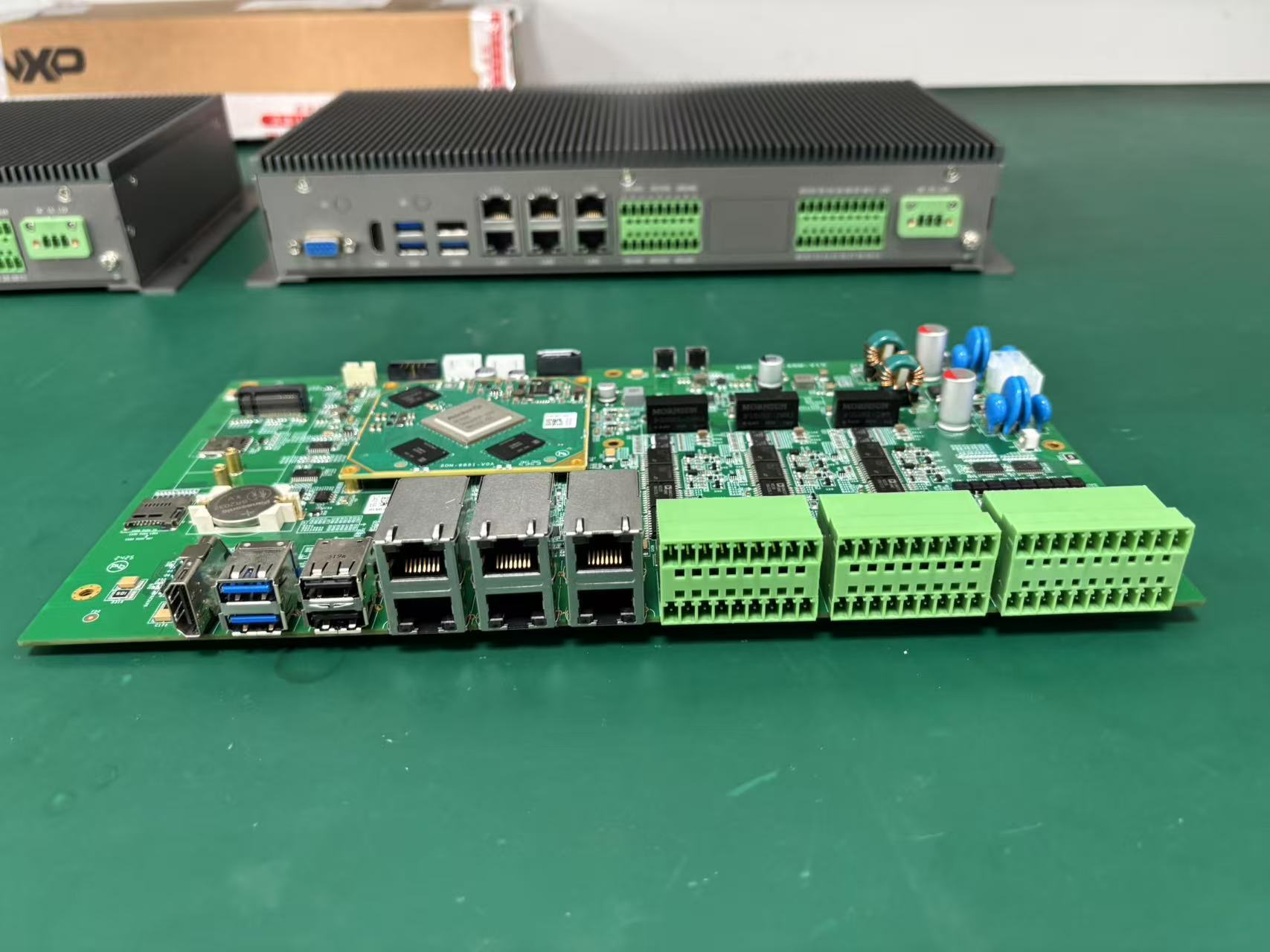

1. 全接口电气隔离设计：模拟采样通道采用隔离运放+高精度隔离ADC，通讯接口（RS485、CAN、以太网）全部加装光电隔离，DI/DO遥信接口光耦隔离，彻底杜绝现场高压、浪涌、静电干扰损坏设备。

2. 电源与PCB优化设计：采用多路径独立电源架构，模拟电源、FPGA核心电源、RK3588核心电源、外设隔离电源独立供电，单点接地设计，避免数字噪声串扰模拟采样回路；6层PCB分层布局，完整地平面分割模拟区与数字区，保障采样波形纯净。

3. 宽温与抗干扰设计：核心器件全部选用工业级规格，支持-40℃~+85℃宽温稳定运行；所有对外接口标配TVS、压敏电阻、气体放电管防护器件，通过静电、浪涌、脉冲群EMC抗干扰测试。

4. 双路看门狗冗余保护：配置RK3588软件看门狗+FPGA独立硬件看门狗，系统卡死、程序异常时自动复位恢复运行，FPGA硬件保护逻辑全程独立工作，不依赖主控系统。

5. 高精度对时机制：支持IRIG-B码硬件对时+本地守时机制，外部对时信号中断后，本地时钟仍可维持高精度时序，保障全站数据时序一致性。

五、软件架构与开发栈详解

5.1 RK3588软件栈

系统内核：Linux系统 + PREEMPT_RT实时补丁，提升系统软实时性，减少业务调度抖动；
底层驱动：PCIe总线驱动、FPGA数据交互驱动、ADC采样驱动、IRIG-B对时驱动、多协议通讯驱动；
业务层：C/C++开发协议解析、数据预处理、时序数据库存储、断链续传、告警逻辑业务；
AI推理层：基于RKNN C API开发独立推理服务，进程优先级独立配置，避免与控制业务抢占资源；
运维层：轻量化Nginx Web后台，支持参数配置、数据查看、波形回放、告警日志导出、远程升级。

5.2 FPGA开发栈

开发环境：Vivado；开发语言：Verilog HDL；
核心IP：PCIe DMA、AXI总线、FIFO缓存、PLL时钟校准、硬件滤波IP核；
仿真验证：Modelsim功能仿真+上板时序约束验证，保障硬件逻辑稳定可靠。

六、工程落地核心踩坑总结

结合多个储能电站落地项目，整理出本架构开发调试过程高频坑点，为开发者避坑：

坑1：AI推理进程抢占算力导致数据转发抖动：RK3588 NPU推理与业务进程默认共享资源，高负载下易出现转发延迟。解决方案：进程优先级分级配置，AI推理进程设置低优先级，数据采集、协议转发进程设为高优先级，内存资源独立隔离。

坑2：高速采样数据时序错位、丢包：高速PCIe传输过程中，总线时序约束不足易导致数据异常。解决方案：FPGA端增加帧序号+校验和机制，RK端做数据校验补全，同时完善AXI时序约束与信号完整性优化。

坑3：实验室AI模型现场误告警、漏告警：实验室数据集工况单一，与现场复杂工况差异大。解决方案：采集真实电站故障数据做增量微调，增加置信度阈值过滤，低置信度推理结果不触发正式告警，仅留存日志。

坑4：模拟采样波形噪声大、精度不足：电源噪声、布线干扰导致采样数据抖动。解决方案：模拟数字电源独立、单点接地，ADC搭配高精度低温漂基准源，布线远离高速时钟与高频信号线。

坑5：网络波动导致关键告警数据丢失：传统网关无断网缓存机制。解决方案：新增本地缓存队列，告警事件、故障波形优先缓存、优先上传，保障关键数据不丢失。

七、核心应用场景

1. 大型储能电站边缘监测网关：适配集中式储能电站，实现全站PCS、BMS、配电设备多源数据汇聚，电能质量实时分析，设备故障智能预警，支撑电站安全运维与高效并网。

2. 分布式储能台区智能网关：适配户用、工商业分布式储能，就地完成数据采集、智能研判、异常告警，断网自治运行，解决分布式储能运维分散、监测薄弱的问题。

3. 微电网储能监控终端：统筹光伏、储能、负荷设备数据采集与状态监测，识别微网孤岛隐患、功率失衡异常，保障微电网稳定运行。

4. 储能安全预警专用终端：聚焦电池热失控、温度异常、电气故障等核心安全风险，通过AI趋势预判实现提前预警，大幅降低储能电站安全事故概率。

八、方案优势总结

软硬解耦，实时性拉满：FPGA硬件兜底高速采集与紧急保护，RK3588专注业务与AI分析，彻底解决算力抢占问题，兼顾微秒级硬实时控制与毫秒级智能推理。
边缘智能，摆脱云端依赖：全流程数据处理、故障研判、预警处置在本地完成，断网可独立运行，适配储能无人值守场景。
高精度采集，数据可信度高：多路同步采样+硬件滤波+时序校准，解决传统网关数据失真、时序混乱问题，为智能分析、故障溯源提供精准数据支撑。
国产化自主可控：核心主控、加速单元、AI算力全部采用国产方案，规避进口芯片供应链风险，符合电力储能行业国产化政策要求。
高可靠易拓展：工业级加固设计适配复杂现场，FPGA逻辑可迭代、AI模型可升级、协议可拓展，无需更换硬件即可完成功能迭代，降低后期运维成本。

九、总结与展望

基于RK3588+FPGA+AI的储能电站边缘网关，通过异构算力分层架构，完美解决了传统储能网关采集精度低、智能化不足、实时性差、断网失效、告警滞后等一系列行业痛点。FPGA保障电力数据采集的高精度、高实时性与设备安全底线，RK3588充沛的CPU与NPU算力支撑多业务并发与边缘智能研判，实现了储能电站"精准采集、智能分析、提前预警、就地处置"的全维度能力升级。

该方案完全适配大中小型各类储能电站场景，是新型储能电力终端国产化、智能化、高精度升级的最优落地方案。后续可通过部署轻量化大模型、多终端协同算力调度、储能寿命预测算法迭代，进一步提升储能电站智能化运维与安全管控能力。
