摘要 ：储能电站事故复盘、并网考核、安全运维的核心痛点集中在故障瞬态数据丢失、告警不准、故障根因难定位、EMS与协控数据不同步 。传统纯软件EMS系统仅能实现秒级数据记录，无法捕捉微秒级暂态故障波形，阈值式告警误报漏报率高，且EMS能量调度与协调控制保护逻辑割裂，故障发生后难以快速溯源定责。本文基于RK3568/RK3576/RK3588分级算力 + FPGA硬件加速 + 边缘AI智能研判架构，搭建一体化EMS能量管理+协调控制双核心系统，实战详解FPGA高速故障录波机制、RK主控数据联动、AI多维度故障诊断、时序同步校准、故障分级处置方案。结合工程实测数据、芯片选型适配、落地踩坑经验，完整解决储能电站暂态故障录波失真、故障误诊、溯源困难等核心问题，可直接用于工商业储能、集中式储能、源网荷储项目方案设计与设备开发。
关键词：储能EMS；协调控制器；RK3568；RK3576；RK3588；FPGA；边缘AI；故障录波；故障诊断；储能安全溯源
一、前言：储能故障运维的行业痛点
在储能电站整套控制系统中，EMS能量管理系统 负责顶层策略调度、功率优化、充放电计划、SOC均衡；协调控制器负责底层设备协同、并网保护、实时功率闭环、故障就地处置，二者是储能安全稳定运行的双核心。而故障录波与故障诊断能力，是电站事故复盘、电网考核申诉、设备运维排查、安全定级的核心依据，也是电力储能设备验收的硬性指标。
当前绝大多数存量储能设备，在故障处理环节存在四大致命短板，也是工程落地中高频遇到的难题：
-
暂态故障无法捕捉：传统ARM纯软件方案采样频率低、无硬件缓存，电压骤升骤降、谐波闪变、瞬时环流、并网震荡等微秒级暂态故障，往往故障结束后系统才完成数据采样，关键波形永久丢失，无法复盘。
-
EMS与协控数据割裂、时序错位：EMS调度数据、协控保护数据、BMS/PCS设备数据各自独立存储，无统一时标，故障后无法串联追溯"是调度指令异常、设备故障还是电网扰动"。
-
阈值告警缺陷明显 ：传统固定阈值判断只能识别超限故障，对三相不平衡渐变劣化、电池内阻缓慢上升、环流隐性异常、谐波累积超标等渐进式、复合式故障识别失效，漏报率极高。
-
无智能根因研判，运维成本高：故障仅记录现象，无法自动区分故障层级、故障来源，每次故障均需工程师现场逐行排查日志、比对波形，运维效率极低，且难以支撑电网考核申诉。
针对以上实战痛点，本文采用RK三级主控+FPGA硬件录波+边缘AI智能诊断 的一体化解决方案，打通EMS策略层、协控控制层、硬件采集层、AI分析层，实现全域同步录波、故障精准捕获、智能分级诊断、根因自动溯源 ，全方位满足储能电站安全运维与并网验收标准。

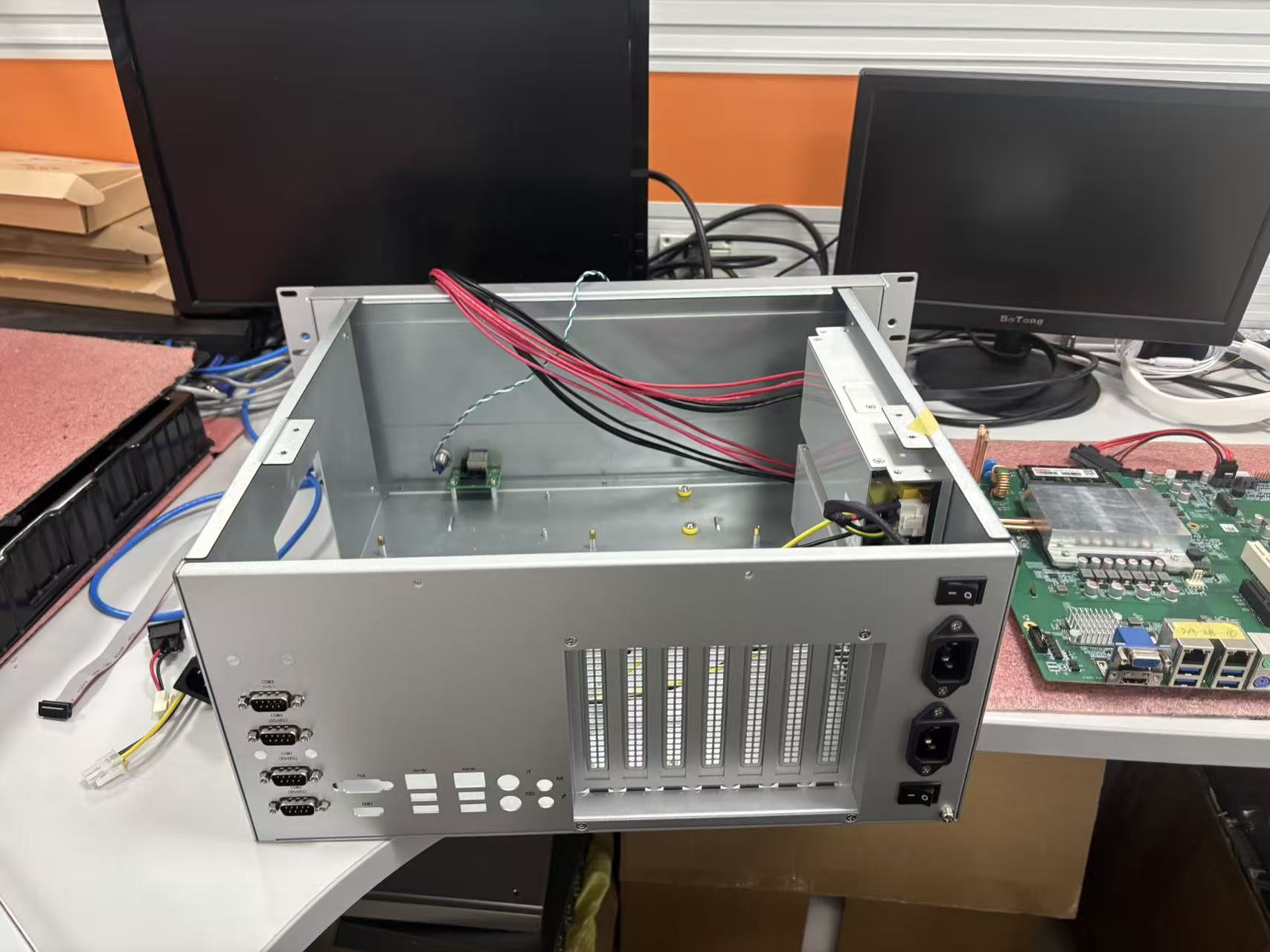

二、整体实战架构：EMS+协控一体化异构设计
本方案摒弃传统"EMS+协控独立部署"的割裂架构，采用FPGA硬件采集录波层 + RK分级主控业务层 + 边缘AI诊断分析层的三层异构架构，将EMS能量调度、协调控制、高速录波、故障诊断四大功能深度融合，任务分层解耦、算力独立隔离，彻底解决实时性与智能性冲突问题。
2.1 FPGA层：全域高速同步录波与故障触发核心
FPGA是整套系统故障数据采集的基石，承担所有高实时、高精度、高并行的底层任务，完全脱离RK主控系统调度影响，保障故障数据100%无损捕获，核心实战功能如下：
1. 多参量全域同步高速采样：并行采集并网点三相电压、三相电流、频率、相位、零序分量、谐波数据，同时对接BMS电池簇状态、PCS功率参数、开关遥信状态、设备温度数据，采样率最高支持200kHz，远超传统软件采样精度，可完整捕捉毫秒级、微秒级暂态故障波形。
2. 硬件级故障预录波缓存 ：内置大容量FIFO与片上RAM，实现故障前预缓存、故障后持续录波。常规配置：故障前4周波、故障后20s完整波形缓存，故障瞬间无需等待系统响应，硬件自动锁存数据，彻底解决瞬态故障数据丢失问题，相当于储能电站的"黑匣子"。
3. 多条件智能触发录波：支持超限触发、突变触发、开关变位触发、外部故障联动触发、AI异常联动触发五种触发模式，覆盖电网扰动、设备故障、调度异常、通讯故障等全场景故障，杜绝漏录、误录。
4. 统一时序打标与时序校准：支持IRIG-B码硬件对时，为每帧录波数据、每条EMS调度日志、每次协控保护动作打上统一高精度时标，全站设备时序误差≤±1ms，彻底解决多模块数据时序错位问题，为故障溯源提供精准时序依据。
5. 故障数据预处理与封装：硬件完成波形滤波、去噪、数据校验、格式封装，区分稳态数据、暂态数据、故障事件数据，轻量化上传至RK主控，降低上层数据处理压力。

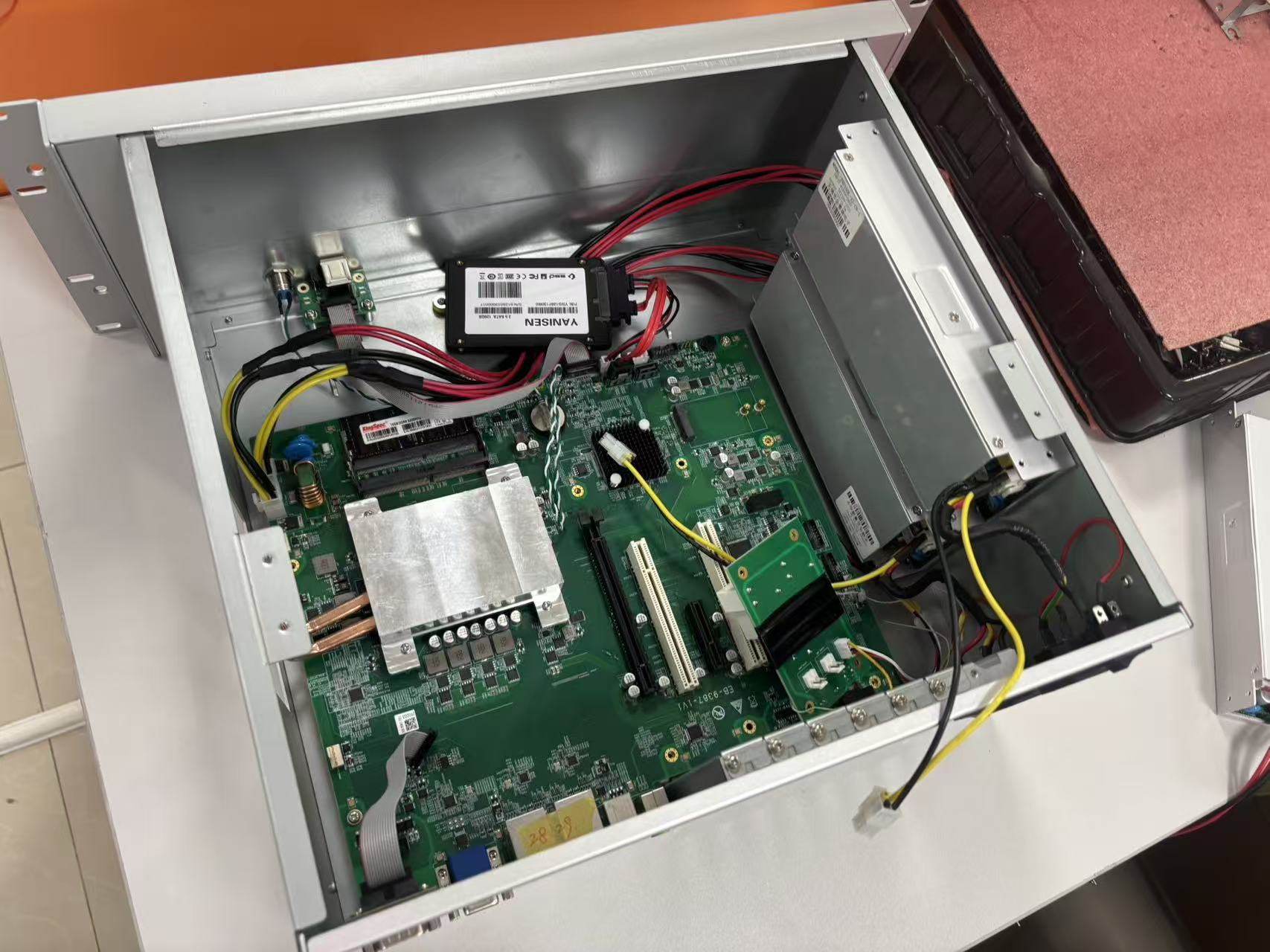

2.2 RK3568/3576/3588分级选型：EMS+协控算力适配
针对不同规模储能电站的EMS调度复杂度、协控设备接入量、录波数据存储量、AI诊断算力需求，采用三级瑞芯微芯片精准选型，按需分配算力、降本增效，适配全场景储能项目：
2.2.1 RK3568（小型工商业储能首选）
四核A55架构，低功耗、高稳定、成本可控，适配1MW及以下工商业光储充、台区分布式储能场景。可实现基础EMS充放电调度、防逆流、峰谷套利，搭配FPGA完成常规故障录波、基础故障告警、本地日志存储，满足小型电站基础故障运维需求，性价比最优。
2.2.2 RK3576（中小型集群储能主力）
大小核架构+6TOPS原生NPU，算力均衡、功耗适中，适配1-10MW分布式储能集群、多簇并联储能电站。可稳定承载多PCS、多电池簇协同调度，支持高频次录波数据存储、轻量级AI故障诊断，完美匹配中小型电站EMS精细化调度+智能故障研判需求，是目前储能项目性价比最高的方案。
2.2.3 RK3588（大型集中式储能旗舰）
八核高性能架构+超大内存带宽+6TOPS NPU，算力冗余充足，适配10MW以上集中式储能、共享储能、源网荷储一体化电站。可支撑百级设备并发接入、复杂EMS多目标优化策略、海量故障录波文件存储、多AI模型并行推理，支持故障精细化分类、根因深度溯源、批量故障数据分析，满足大型电站高标准安全运维、电网考核溯源需求。
2.3 边缘AI诊断层：从阈值告警到智能根因研判
依托RK3576/RK3588内置NPU，基于RKNN Toolkit部署轻量化时序诊断模型，对FPGA上传的故障波形、EMS调度数据、设备状态数据进行多维度融合分析，解决传统方案告警单一、无法溯源的痛点，实现三级智能诊断能力：
1. 故障精准分类：自动识别电压暂升/暂降、频率扰动、三相不平衡、谐波超标、并网震荡、PCS通讯异常、电池环流异常、过流过载、孤岛故障等十余类储能常见故障，分类准确率超95%。
2. 故障层级定位：智能区分故障层级------电网侧扰动、储能设备侧故障、EMS调度策略异常、通讯链路故障，精准定位故障点位，无需人工逐一对线排查。
3. 故障趋势预判：通过时序波形特征学习，识别电池性能劣化、设备隐性故障、功率调节精度漂移等渐进式异常，实现故障提前预警，从"事后处置"升级为"事前预防"。
4. 故障影响评估 ：结合EMS运行数据，自动分析故障持续时间、影响范围、功率损失、并网越限程度，生成标准化故障诊断报告，直接用于电网考核申诉与电站运维复盘。
三、EMS+协调控制器故障联动核心流程（实战关键）
本方案核心优势并非单独录波、单独诊断，而是实现EMS调度、协控保护、FPGA录波、AI诊断四方联动，形成完整故障闭环处置流程，也是区别于传统设备的核心技术亮点：
第一步：全域数据实时同步采集：FPGA并行采集电气量、设备状态量、开关量，同步接收RK主控下发的EMS调度指令、协控功率调节参数，所有数据统一时标、同步缓存。
第二步：多条件故障触发与波形锁存：系统实时监测运行状态，一旦触发超限、突变、变位等故障条件，FPGA立即硬件锁存故障前后完整波形，禁止数据覆盖，保障原始故障数据不丢失。
第三步：协控就地紧急保护处置：故障瞬间FPGA配合协调控制器执行微秒级保护动作，完成功率限幅、故障闭锁、并网脱网、告警输出，杜绝故障扩大，保障电站设备安全。
第四步：EMS策略联动冻结：故障触发后，EMS自动冻结当前充放电策略、暂停功率调度，避免异常指令叠加加剧故障，同时记录故障前后完整调度日志、功率曲线、SOC变化数据。
第五步：AI多源数据融合诊断：RK-NPU同步读取故障波形、EMS调度日志、协控保护记录、BMS/PCS设备数据，完成故障分类、根因溯源、风险等级评估。
第六步：数据归档与闭环复盘：自动生成故障录波文件、诊断报告、事件日志，本地存储+云端同步上传，支持波形回放、数据导出、事件查询，完成故障闭环复盘。
四、核心功能实战详解
4.1 高精度故障录波功能特性
-
采样精度与时序性能：模拟量采样精度0.2级，开关量防抖精准，全站时序同步误差≤1ms，满足电力储能录波标准；
-
灵活录波策略：支持手动录波、定时录波、故障触发录波、AI异常联动录波，适配调试、常态运行、故障场景全工况；
-
完整数据维度：录波内容包含三相电气量、谐波数据、频率相位、设备状态、EMS调度指令、保护动作事件、通讯状态，实现故障全维度复盘；
4.标准化文件输出：支持生成标准录波文件，兼容主流电力监控平台，可直接用于电网验收与事故溯源。
4.2 AI智能故障诊断核心能力
摒弃传统单一阈值判断，采用波形特征+时序趋势+多源关联的AI诊断逻辑，解决复杂故障识别难题：
-
针对瞬时故障：通过高速波形捕捉，精准识别毫秒级电网扰动、功率闪变，弥补软件采样漏报缺陷；
-
针对渐变故障：通过时序趋势学习，监测电压、电流、SOC、环流的缓慢劣化趋势，提前预警隐性故障；
-
针对复合故障：融合EMS调度、协控保护、设备运行数据，区分"调度失误、设备故障、电网干扰"三类核心故障根因，解决传统方案无法区分复合故障的痛点。
4.3 EMS与协控联动容错机制
-
故障策略自锁：故障期间EMS暂停主动调度，协调控制器维持稳态保护逻辑，避免策略叠加故障风险；
-
断网本地自治：网络中断时，本地录波、故障诊断、保护逻辑正常运行，数据本地缓存，联网后自动续传，无数据丢失；
-
故障分级处置 ：根据AI诊断的故障等级，执行差异化处置策略，轻微异常预警提示、一般故障限流调节、严重故障紧急闭锁，兼顾安全与发电收益。

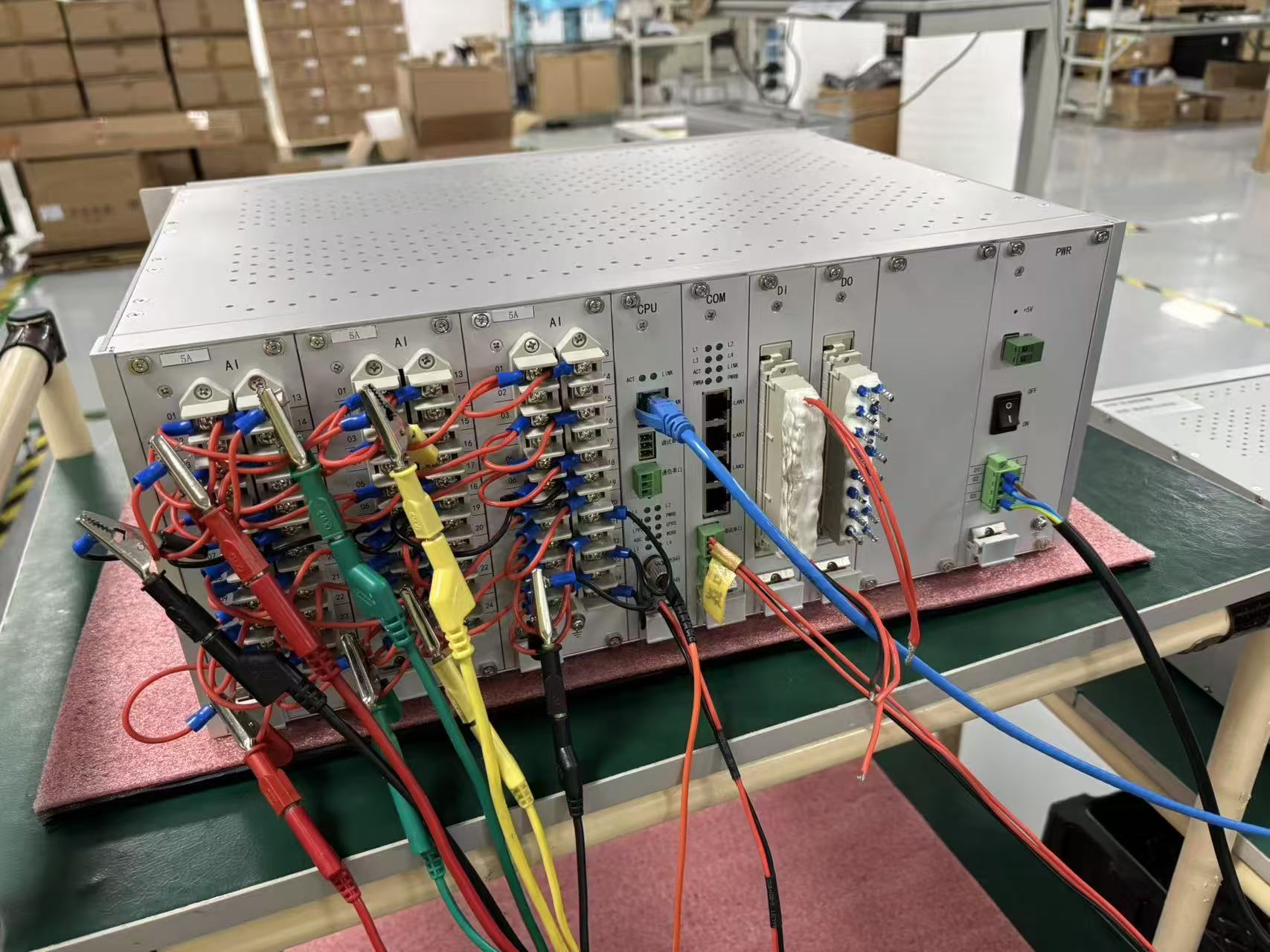

五、工程实测性能指标
基于多场景储能电站实地调试测试，整套系统核心性能指标如下，完全满足国网、南网储能并网验收标准：
-
FPGA故障采样频率：最高200kHz，暂态波形无失真、无丢失；
-
故障录波触发响应时延：≤5μs，瞬态故障零漏录；
-
全站时序同步误差：≤1ms；
-
AI故障诊断单次推理耗时：20~60ms；
-
故障根因定位准确率：≥95%；
-
协控故障保护动作时延：≤20μs；
-
支持最大接入设备数：RK3568≤32台PCS，RK3576≤80台PCS，RK3588≤128台PCS。
六、工程落地高频踩坑总结（实战干货）
结合数十套储能EMS+协控项目落地经验，整理本架构开发调试核心坑点与解决方案，帮助开发者快速避坑：
坑1：EMS与协控数据时序不一致，故障溯源混乱：传统方案双模块独立对时，时序偏差大。解决方案：统一FPGA硬件对时，全局数据统一打标，杜绝时序错位。
坑2：高频故障下录波数据覆盖丢失：连续频发小故障容易导致缓存覆盖。解决方案：优化FPGA缓存分区，采用"分区循环缓存+故障锁定保护"机制，故障数据永久锁定不覆盖。
坑3：AI模型实验室精准、现场误报多：实验室工况单一，现场电磁干扰、工况复杂。解决方案：采集海量现场真实故障数据做增量微调，增加置信度过滤与多条件联合判断，降低误报率。
坑4：故障期间EMS持续下发指令，加剧故障：常规系统无策略自锁逻辑。解决方案：新增故障联动自锁机制，根据故障等级自动冻结、降级EMS调度策略。
坑5：录波文件过大，存储与上传压力大：高频采样导致数据冗余。解决方案：常态低采样、故障高采样，常态轻量化存储、故障完整存储，兼顾精度与存储效率。
七、适用落地场景
- 工商业光储充一体化电站：实现日常调度优化、故障精准录波、隐性故障预警，降低运维成本；
2.分布式储能集群电站：多簇并联工况复杂，通过AI诊断快速定位簇间环流、功率失衡、设备异常；
-
集中式大型共享储能电站：满足高标准并网录波、故障溯源、电网考核复盘需求；
-
虚拟电厂聚合终端：支撑多分布式资源故障统一监测、集群故障联动诊断，保障VPP稳定运行。
八、方案核心优势总结
-
软硬协同，录波无死角：FPGA硬件兜底高速录波，解决传统软件采样瞬态故障丢失痛点，故障数据完整可信；
-
四模块联动，溯源更精准：打通EMS、协控、采集、AI数据，实现从故障现象到根因的全链路追溯；
-
分级算力，适配全场景：RK三级芯片精准选型，从小型工商业储能到大型集中式储能全覆盖，降本增效；
4.AI赋能，从被动处置到主动预警：突破传统阈值告警局限，识别隐性、渐变、复合故障，大幅提升电站安全等级；
- 国产化自主可控：全栈国产芯片架构，满足电力储能国产化、信创改造要求，适配各类国企、电网项目验收。
