前言

本文讲:

  1. 如何通过设备树(Device Tree)优雅地描述硬件资源
  2. 平台设备驱动(Platform Driver)的注册与匹配机制
  3. GPIO资源的申请、配置与原子化操作

一、GPIO控制器设备树剖析

1.1 核心节点定义解析

以gpio1节点为例:

dts:arch/arm/boot/dts/imx6ull-mmc-npi.dtsi

c 复制代码
gpio1: gpio@209c000 {
    compatible = "fsl,imx6ul-gpio", "fsl,imx35-gpio";
    reg = <0x209c000 0x4000>;
    interrupts = <GIC_SPI 66 IRQ_TYPE_LEVEL_HIGH>,
             <GIC_SPI 67 IRQ_TYPE_LEVEL_HIGH>;
    clocks = <&clks IMX6UL_CLK_GPIO1>;
    gpio-controller;
    #gpio-cells = <2>;
    interrupt-controller;
    #interrupt-cells = <2>;
    gpio-ranges = <&iomuxc 0 23 10>,
              <&iomuxc 10 17 6>,
              <&iomuxc 16 33 16>;
};

关键属性解析:

  • reg:0x209c000为GPIO1的物理基地址,0x4000表示地址范围
  • gpio-ranges :实现GPIO编号到物理引脚的映射,格式为:
    <&pinctrl 起始GPIO 起始PIN 数量>
    第一个映射:<&iomuxc 0 23 10>表示:
  • GPIO1_IO0 对应物理引脚IOMUXC_SW_MUX_CTL_PAD_GPIO1_IO00(基地址+0x14)

1.2 GPIO编号计算(当拓展看看即可)

系统GPIO编号计算公式:

bash 复制代码
全局编号 = bank编号 * 32 + pin号

i.MX6ULL各GPIO控制器对应bank:

  • GPIO1:0*32 = 0
  • GPIO2:1*32 = 32
  • GPIO5:4*32 = 128(注意中间有保留bank)
    示例:GPIO4_IO19的全局编号:
bash 复制代码
(4-1)*32 + 19 = 3*32 +19 = 115

二、RGB LED设备节点实现

2.1 设备树配置实例

c 复制代码
rgb_led {
    #address-cells = <1>;  // 子节点地址用1个u32表示
    #size-cells = <1>;     // 子节点大小用1个u32表示
    compatible = "fire,rgb_led"; // 驱动匹配标识符
    pinctrl-names = "default";   // 引脚控制状态名称
    pinctrl-0 = <&pinctrl_rgb_led>; // 关联的引脚配置组

    // 红色LED使用两个GPIO(阵列格式)
    rgb_led_red = <&gpio1 4 GPIO_ACTIVE_LOW   // GPIO1_IO04
                   &gpio1 10 GPIO_ACTIVE_LOW>; // GPIO1_IO10

    // 绿色LED配置(单GPIO)
    rgb_led_green = <&gpio4 20 GPIO_ACTIVE_LOW>; // GPIO4_IO20

    // 蓝色LED配置(单GPIO)
    rgb_led_blue = <&gpio4 19 GPIO_ACTIVE_LOW>;  // GPIO4_IO19

    status = "okay";  // 启用设备
};
};

2.2 关键解析点:

  1. 引脚控制组:
c 复制代码
pinctrl-0 = <&pinctrl_rgb_led>;

需要配套的引脚定义(通常在iomuxc节点中)前文有讲:

c 复制代码
pinctrl_rgb_led: rgbledgrp {
    fsl,pins = <
        MX6ULL_PAD_GPIO1_IO04__GPIO1_IO04 0x10B0
        MX6ULL_PAD_GPIO1_IO10__GPIO1_IO10 0x10B0
        MX6ULL_PAD_CSI_HSYNC__GPIO4_IO20  0x10B0
        MX6ULL_PAD_CSI_VSYNC__GPIO4_IO19  0x10B0
    >;
};
  1. GPIO编号计算:
  • &gpio1 4 = (1-1)*32 + 4 = 4
  • &gpio4 20 = (4-1)*32 +20 = 116
c 复制代码
// &gpioX Y → 全局编号 = (X-1)*32 + Y

rgb_led_red = <&gpio1 4 GPIO_ACTIVE_LOW  // 全局编号 = (1-1)*32 +4 = 4
              &gpio1 10 GPIO_ACTIVE_LOW>; // 全局编号 = (1-1)*32 +10 = 10

rgb_led_green = <&gpio4 20 GPIO_ACTIVE_LOW>; // (4-1)*32 +20 = 116
rgb_led_blue = <&gpio4 19 GPIO_ACTIVE_LOW>;  // (4-1)*32 +19 = 115

将物理引脚(如GPIO1_IO04)转换为Linux GPIO子系统使用的统一编号

  1. 电平极性:
  • GPIO_ACTIVE_LOW 表示低电平点亮LED
  • 在驱动中需要取反电平设置:
c 复制代码
gpio_set_value(gpio_num, !status);

三、驱动开发

3.1 关键API深度解析

  1. of_get_named_gpio()
  • 自动计算全局GPIO编号
  • 支持多索引值(如rgb_led_red的两个GPIO)
  1. gpio_direction_output()
c 复制代码
static inline int gpio_direction_output(unsigned gpio, int value)
{
    return gpio_direction_output_raw(gpio, value);
}
  • 内部会操作GPIO_GDIR寄存器(方向寄存器)
  • 对于i.MX6ULL,设置方向寄存器的对应bit为1表示输出

3.2 代码解析

c 复制代码
// ... 头文件包含部分 ...
/*------------------GPIO获取关键部分----------------------*/
int rgb_led_red;
int rgb_led_green;
int rgb_led_blue;

static int led_probe(struct platform_device *pdv)
{
    // 1. 查找设备树节点(核心操作)
    rgb_led_device_node = of_find_node_by_path("/rgb_led");
    if (!rgb_led_device_node) {
        printk(KERN_ERR "Failed to find rgb_led node\n");
        return -ENODEV;
    }

    // 2. 获取GPIO编号(设备树解析核心)
    rgb_led_red = of_get_named_gpio(rgb_led_device_node, "rgb_led_red", 0);
    if (gpio_is_valid(rgb_led_red)) {
        printk(KERN_INFO "Red GPIO: %d\n", rgb_led_red);
    } else {
        printk(KERN_ERR "Invalid red GPIO\n");
        return -EINVAL;
    }

    // 3. GPIO请求与配置(硬件操作)
    ret = gpio_request(rgb_led_red, "led-red");
    if (ret) {
        printk(KERN_ERR "Red GPIO request failed: %d\n", ret);
        return ret;
    }
    gpio_direction_output(rgb_led_red, 1); // 初始化为高电平

    // ... 绿色和蓝色GPIO的相同处理流程 ...
}

3.3 关键代码解析:

  1. 设备树节点查找
c 复制代码
of_find_node_by_path("/rgb_led")

通过绝对路径查找设备树节点

对应设备树中的:

c 复制代码
rgb_led {
    compatible = "fire,rgb_led";
    // ...
};
  1. GPIO编号获取:
c 复制代码
of_get_named_gpio(np, "rgb_led_red", 0)
  • 解析设备树属性rgb_led_red的第一个GPIO
  • 对应设备树中的:
c 复制代码
rgb_led_red = <&gpio1 4 GPIO_ACTIVE_LOW>;
  • 返回值是全局GPIO编号,计算方式:
c 复制代码
global_gpio = (gpio_bank-1)*32 + pin
例如:gpio1_4 → (1-1)*32 +4 =4
  1. GPIO硬件操作:
c 复制代码
gpio_request(rgb_led_red, "led-red");
gpio_direction_output(rgb_led_red, 1);
  • gpio_request:标记GPIO占用,防止冲突
  • gpio_direction_output:配置为输出模式,初始电平为高

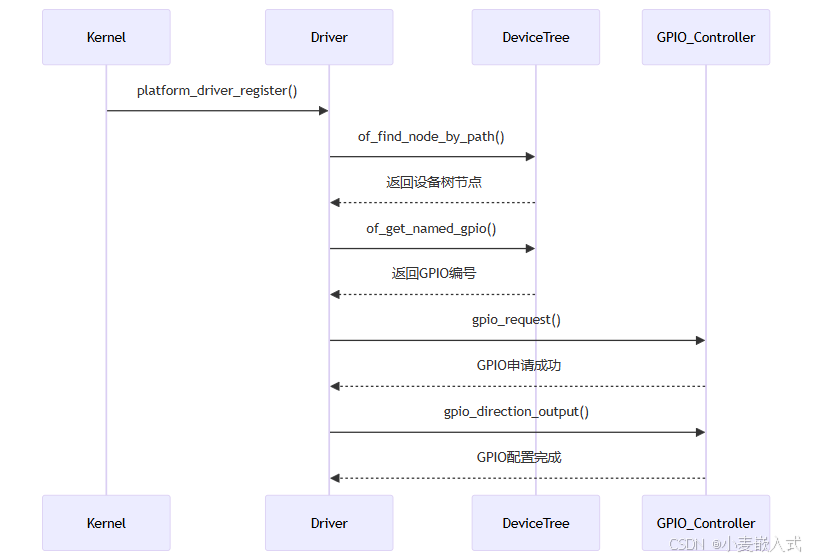

  • 绿色:驱动注册入口
  • 蓝色:核心探测函数
  • 黄色:设备树操作
  • 紫色:GPIO硬件操作

四、实验

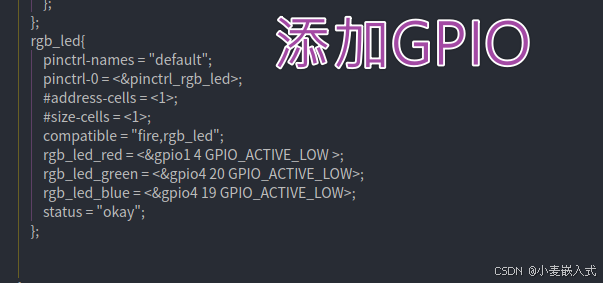

更改根节点的信息

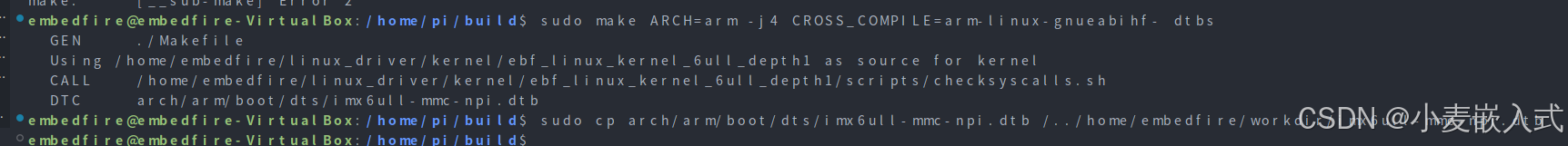

编译设备树

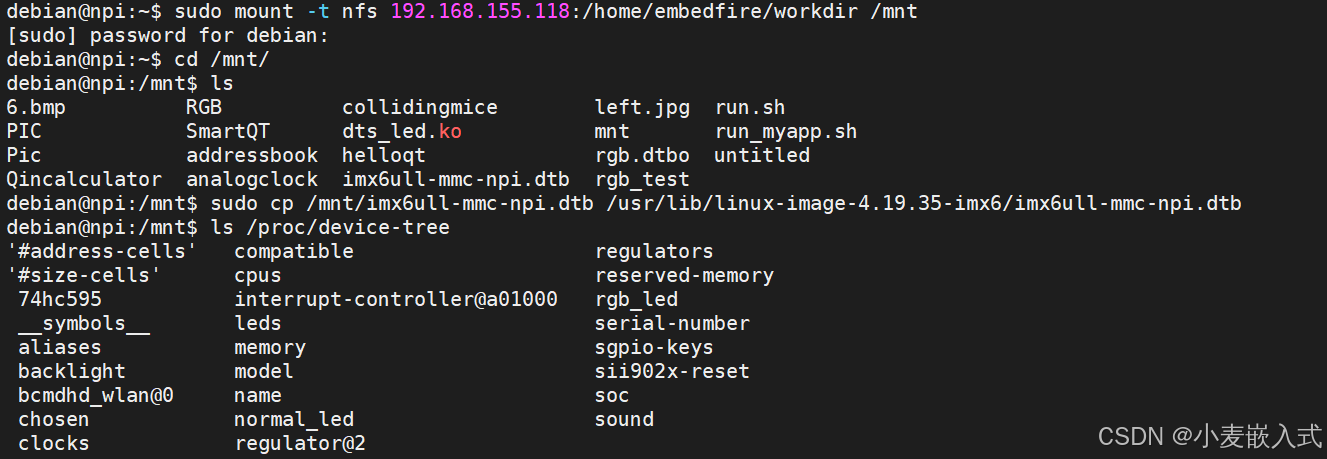

替换原来的设备树

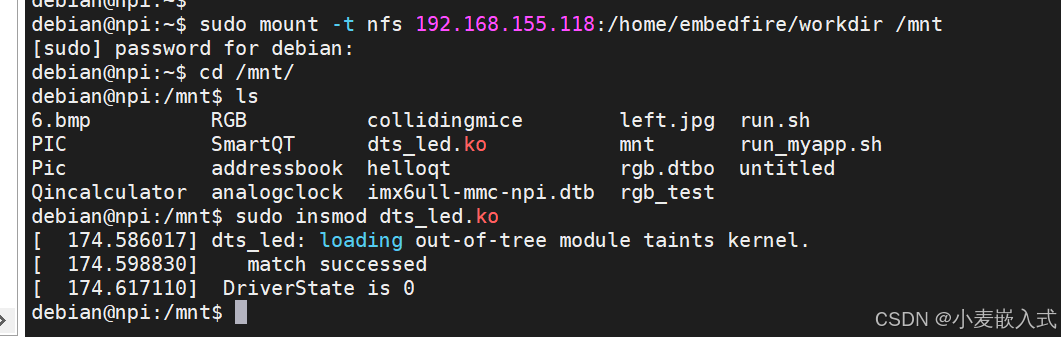

加载驱动

点灯成功!!!


总结

  1. 设备树配置
  • 使用gpio-leds节点声明LED硬件参数
  • 通过of_find_node_by_path()精准定位设备节点
  • 利用of_get_named_gpio()解析GPIO编号
  1. 平台驱动架构
  • 实现platform_driver结构体注册
  • 构建led_probe()初始化流程
  • 完善led_remove()资源释放机制
