[LevelDB]Block系统内幕解析-元数据块(Meta Block)&元数据索引块(MetaIndex Block)&索引块(Index Block)

darkchink2025-04-11 12:54

本文内容组织形式

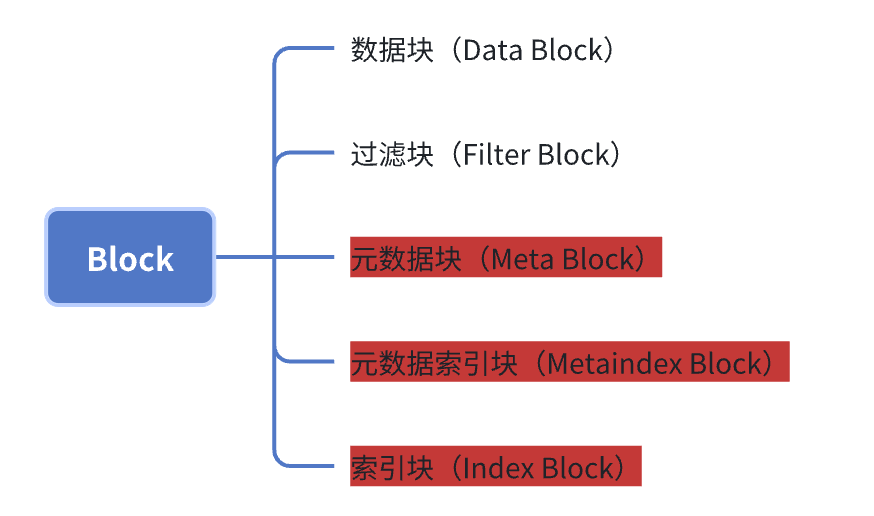

Block的基本信息

Block 是组成SSTable文件中的基本单元，主要有以下类型

  1. 数据块（Data Block）：存储实际的键值对数据，按键排序并使用前缀压缩减少空间占用。
  2. 过滤块（Filter Block）：包含布隆过滤器，用于快速判断一个键是否可能存在，避免不必要的磁盘读取。
  3. 元数据块（Meta Block）：存储关于SSTable文件的额外元数据信息，如统计数据或特定功能的配置。
  4. 元数据索引块（Metaindex Block）：保存指向各个元数据块的索引，方便查找特定类型的元数据。
  5. 索引块（Index Block）：存储数据块的索引信息，记录每个数据块的最大键和偏移量，用于定位特定键所在的数据块。

作用

这里的元数据块，元数据索引块，索引块，本质上就是在做加速检索的事情，接下来我们先说说这些索引块在数据检索中的实际作用

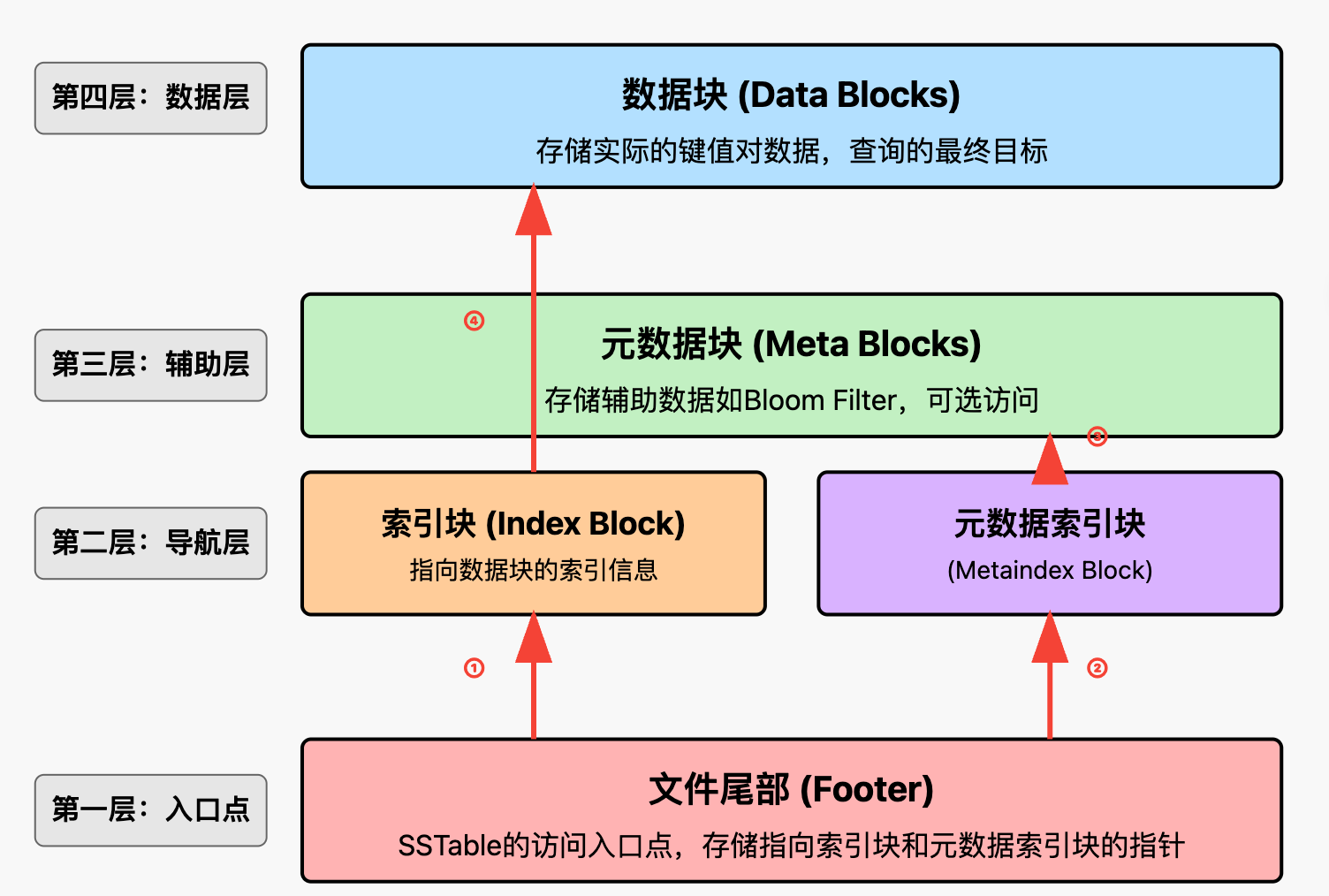

示意图


数据访问流程：
① 从Footer获取索引块位置 → ② 获取元数据索引块位置(可选) → ③ 检查元数据(可选) → ④ 定位并读取目标数据

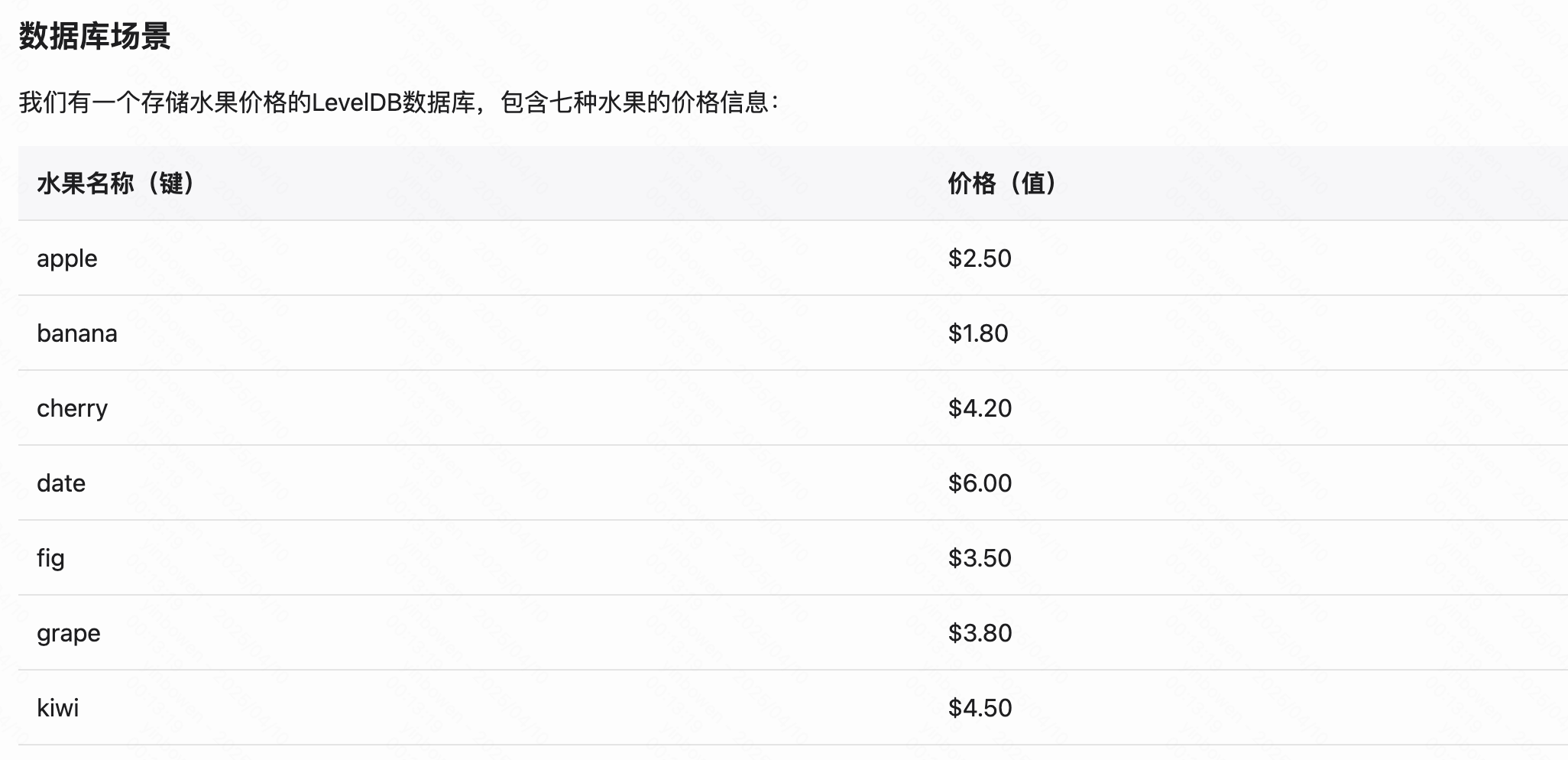

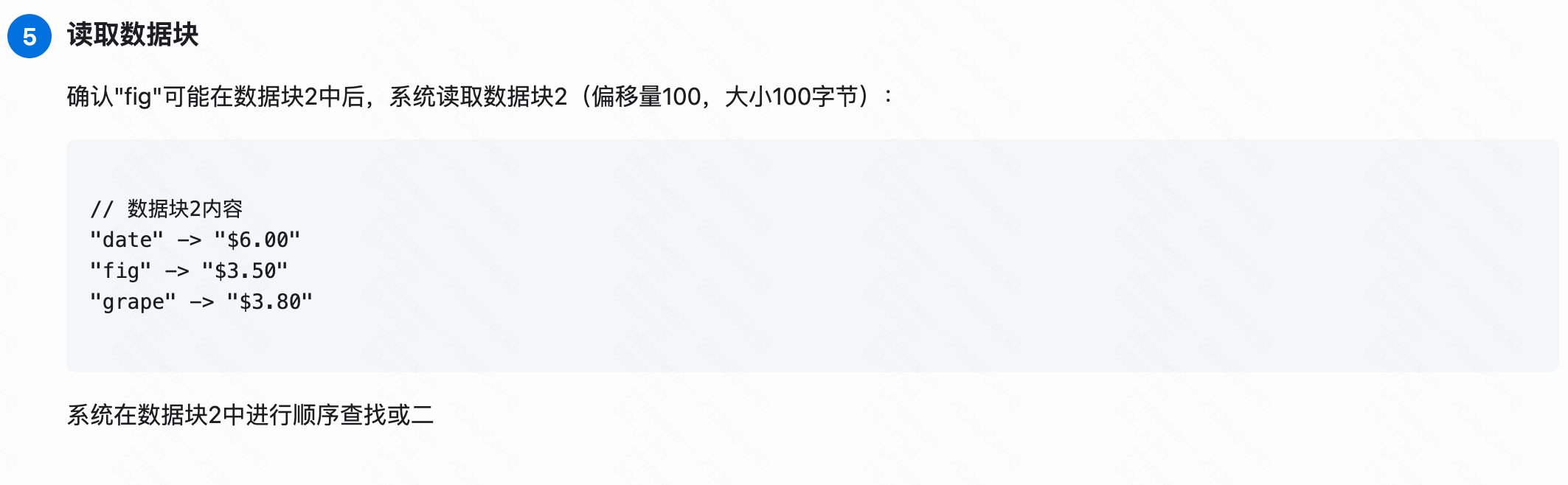

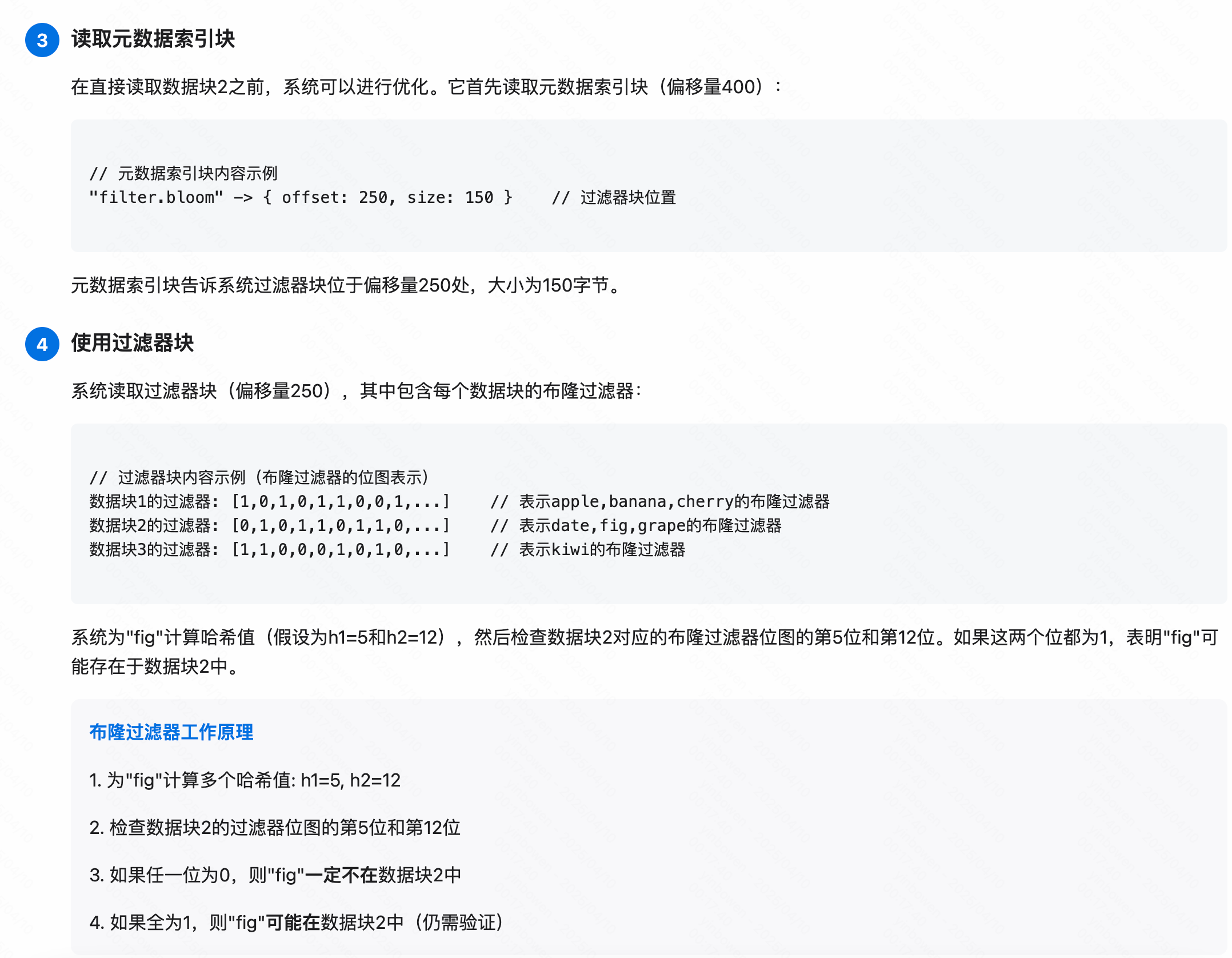

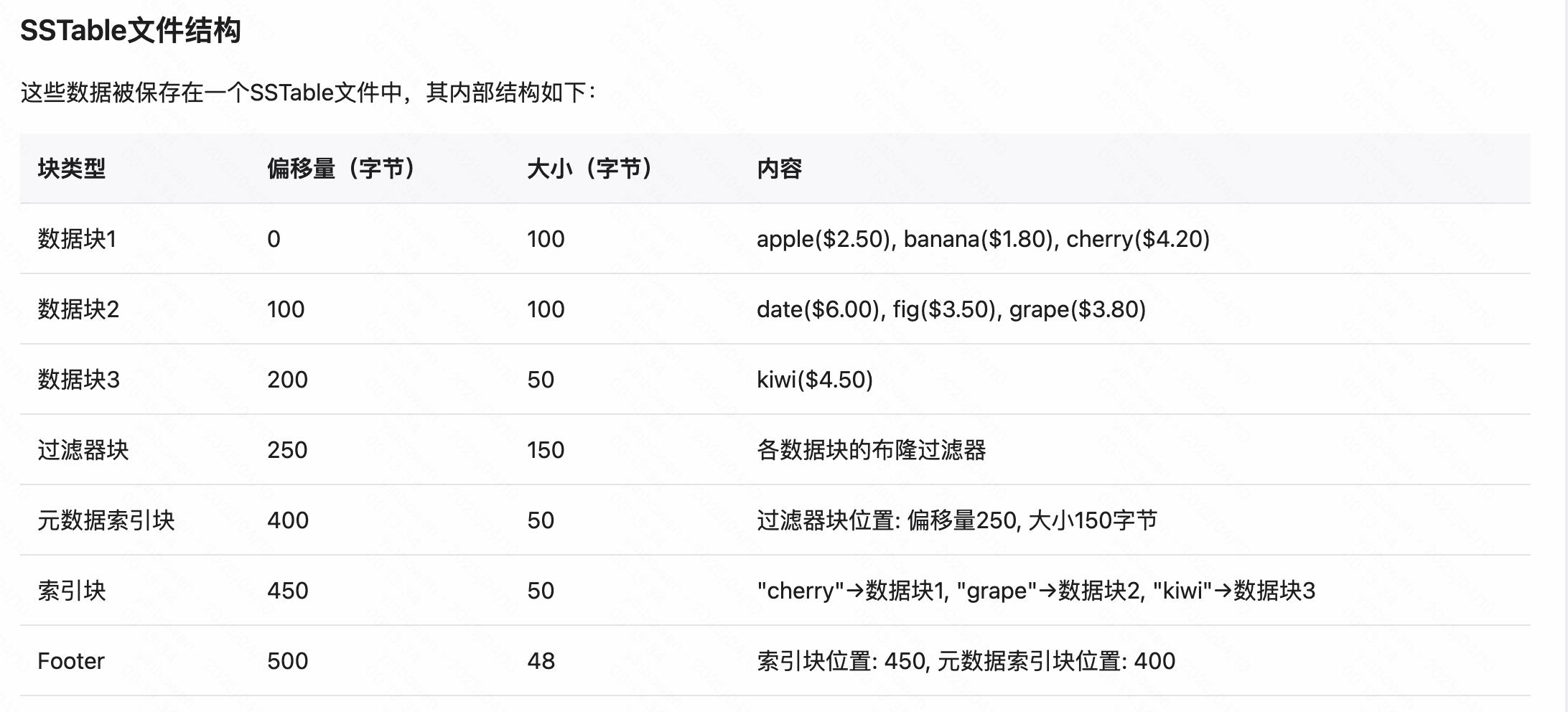

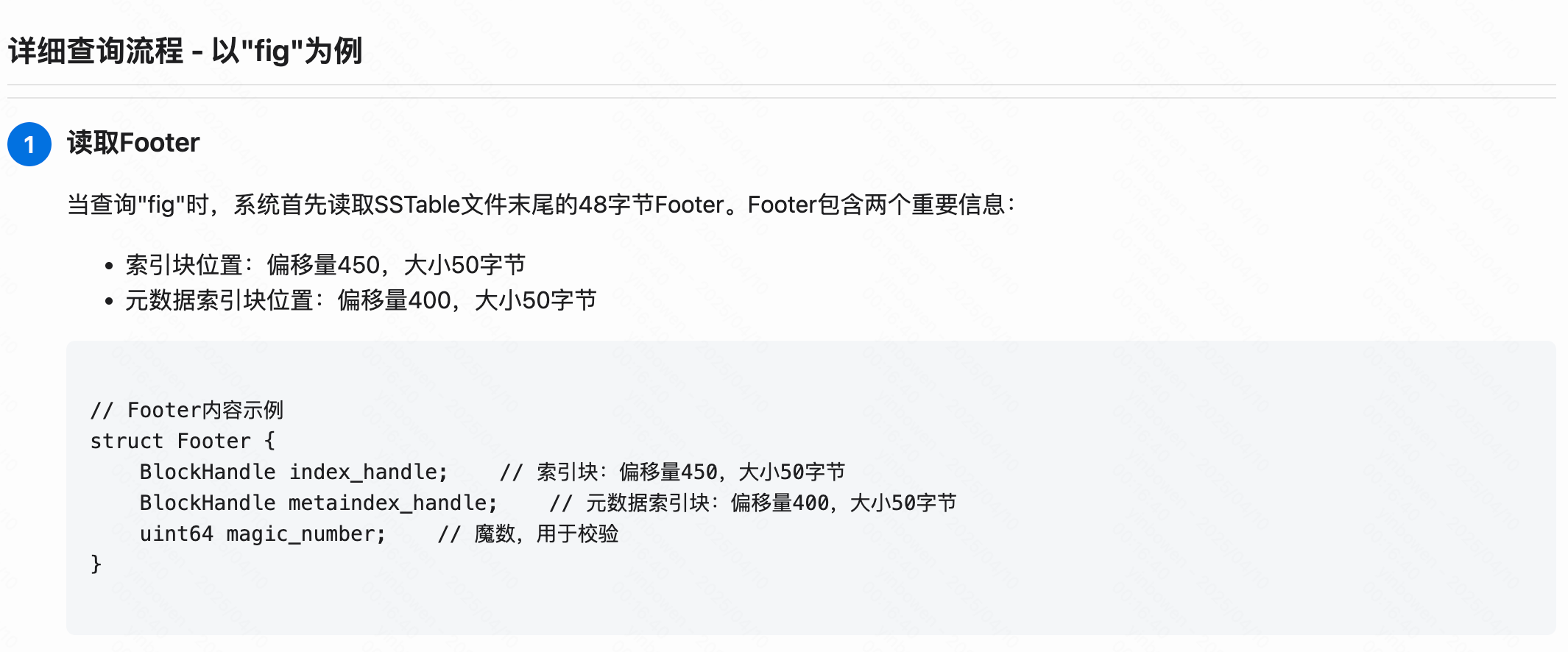

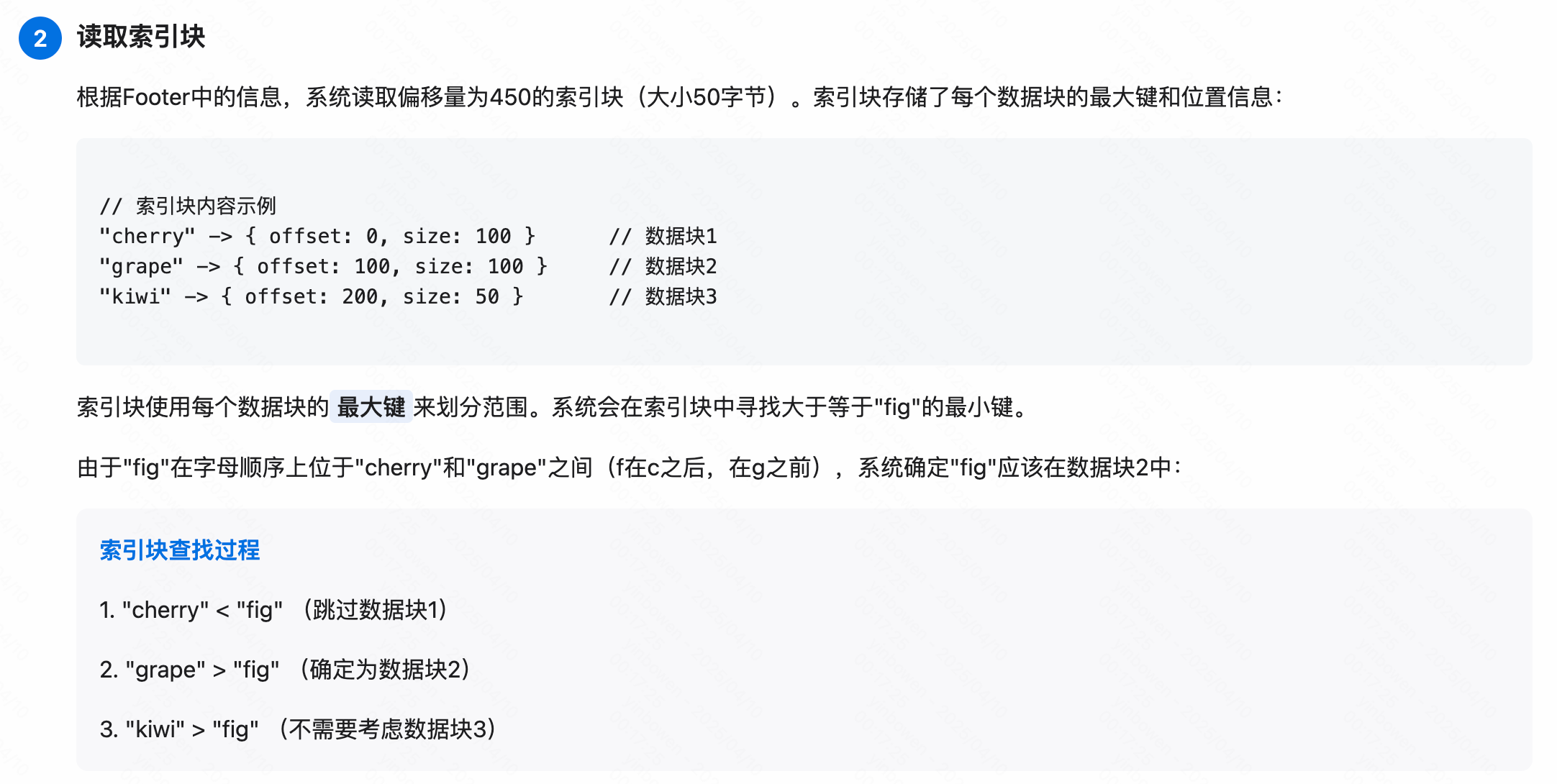

举例说明






源码解析

Footer 重点作用就是存位置信息

  1. 元数据索引块位置信息
  2. 数据索引块位置信息

格式

cpp 复制代码
class Footer {
 public:
  enum { kEncodedLength = 2 * BlockHandle::kMaxEncodedLength + 8 }; // Footer的固定长度
  Footer() = default;

  const BlockHandle& metaindex_handle() const { return metaindex_handle_; }
  void set_metaindex_handle(const BlockHandle& h) { metaindex_handle_ = h; }

  const BlockHandle& index_handle() const { return index_handle_; }
  void set_index_handle(const BlockHandle& h) { index_handle_ = h; }

  void EncodeTo(std::string* dst) const;
  Status DecodeFrom(Slice* input);

 private:
  BlockHandle metaindex_handle_;  // 元数据索引块句柄
  BlockHandle index_handle_;      // 数据索引块句柄
};

写入&读取

cpp 复制代码
Status TableBuilder::Finish() {
 ...
  // Write footer
  if (ok()) {
    Footer footer;
    // handle 是对应位置的信息
    footer.set_metaindex_handle(metaindex_block_handle);
    footer.set_index_handle(index_block_handle);
    std::string footer_encoding;
    // 对footer的信息进行编码
    footer.EncodeTo(&footer_encoding);
    // 进行写入逻辑
    r->status = r->file->Append(footer_encoding);
    if (r->status.ok()) {
      r->offset += footer_encoding.size();
    }
  }
 ...
}
cpp 复制代码
tatus Table::Open(const Options& options, RandomAccessFile* file,
                   uint64_t size, Table** table) {
  if (size < Footer::kEncodedLength) {
    return Status::Corruption("file is too short to be an sstable");
  }

  char footer_space[Footer::kEncodedLength];
  Slice footer_input;
  // 从文件中读取
  Status s = file->Read(size - Footer::kEncodedLength, Footer::kEncodedLength,
                       &footer_input, footer_space);
  if (!s.ok()) return s;

  Footer footer;
 // 对数据进行解码，并返回
  s = footer.DecodeFrom(&footer_input);
  if (!s.ok()) return s;
  // ...
}

编码&解码

使用魔数 来进行校验当前的数据

cpp 复制代码
void Footer::EncodeTo(std::string* dst) const {
  const size_t original_size = dst->size();
  metaindex_handle_.EncodeTo(dst);
  index_handle_.EncodeTo(dst);
  dst->resize(2 * BlockHandle::kMaxEncodedLength);  // 填充
  // 写入魔数 用作验证
  PutFixed32(dst, static_cast<uint32_t>(kTableMagicNumber & 0xffffffffu));
  PutFixed32(dst, static_cast<uint32_t>(kTableMagicNumber >> 32));
  assert(dst->size() == original_size + kEncodedLength);
}
cpp 复制代码
Status Footer::DecodeFrom(Slice* input) {
  const char* magic_ptr = input->data() + kEncodedLength - 8;
  const uint32_t magic_lo = DecodeFixed32(magic_ptr);
  const uint32_t magic_hi = DecodeFixed32(magic_ptr + 4);
  const uint64_t magic = ((static_cast<uint64_t>(magic_hi) << 32) |
                         (static_cast<uint64_t>(magic_lo)));
  if (magic != kTableMagicNumber) {
    return Status::Corruption("not an sstable (bad magic number)");
  }

  Status result = metaindex_handle_.DecodeFrom(input);
  if (result.ok()) {
    result = index_handle_.DecodeFrom(input);
  }
  if (result.ok()) {
    const char* end = magic_ptr + 8;
    *input = Slice(end, input->data() + input->size() - end);
  }
  return result;
}

元数据块（Meta Block）

元数据块 主要用来存储过滤块的信息, 在当前版本的levelDB中等同于filter block，用来帮助当前sstable文件快速检索。

PS: 具体filter_block的信息, 可参考：https://editor.csdn.net/md/?articleId=147023029

构建&读取

cpp 复制代码
// Write metaindex block
if (ok()) {
  BlockBuilder meta_index_block(&r->options);
  if (r->filter_block != nullptr) {
    // Add mapping from "filter.Name" to location of filter data
    std::string key = "filter.";
    key.append(r->options.filter_policy->Name());
    std::string handle_encoding;
    filter_block_handle.EncodeTo(&handle_encoding);
    meta_index_block.Add(key, handle_encoding);
  }

  // TODO(postrelease): Add stats and other meta blocks
  WriteBlock(&meta_index_block, &metaindex_block_handle);
}
cpp 复制代码
void Table::ReadMeta(const Footer& footer) {
  if (rep_->options.filter_policy == nullptr) {
    return;
  }

  ReadOptions opt;
  if (rep_->options.paranoid_checks) {
    opt.verify_checksums = true;
  }
  BlockContents contents;
  // 读取当前文件的元数据信息
  if (!ReadBlock(rep_->file, opt, footer.metaindex_handle(), &contents).ok()) {
    return;
  }

  Block* meta = new Block(contents);
  Iterator* iter = meta->NewIterator(BytewiseComparator());
  std::string key = "filter.";
  key.append(rep_->options.filter_policy->Name());
  iter->Seek(key);
  if (iter->Valid() && iter->key() == Slice(key)) {
    ReadFilter(iter->value()); // 这里拿到对应的过滤器
  }
  delete iter;
  delete meta;
}

元数据索引块

构建&读取

cpp 复制代码
Status TableBuilder::Finish() {
  ...
  // 写入元数据索引块
  if (ok()) {
    BlockBuilder meta_index_block(&r->options);
    if (r->filter_block != nullptr) {
      // 添加过滤器的位置信息到元数据索引，这里只添加索引位置信息
      std::string key = "filter.";
      key.append(r->options.filter_policy->Name());
      std::string handle_encoding;
      filter_block_handle.EncodeTo(&handle_encoding);
      meta_index_block.Add(key, handle_encoding);
    }
    WriteBlock(&meta_index_block, &metaindex_block_handle);// 这里添加元数据索引信息和具体的元数据信息
  }
...
}
cpp 复制代码
Status Table::Open(const Options& options, RandomAccessFile* file,
                   uint64_t size, Table** table) {
  // ... 读取Footer

  // 读取索引块
  BlockContents index_block_contents;
  s = ReadBlock(file, opt, footer.index_handle(), &index_block_contents);//

  if (s.ok()) {
    Block* index_block = new Block(index_block_contents);
    Rep* rep = new Table::Rep;
    rep->options = options;
    rep->file = file;
    rep->metaindex_handle = footer.metaindex_handle();
    rep->index_block = index_block;
    // ... 其他初始化

    *table = new Table(rep);
    (*table)->ReadMeta(footer);  // 读取元数据
  }
}
cpp 复制代码
// 读取元数据
void Table::ReadMeta(const Footer& footer) {
  if (rep_->options.filter_policy == nullptr) {
    return;
  }

  ReadOptions opt;
  BlockContents contents;
  // 这里是读取具体的元数据索引信息
  if (!ReadBlock(rep_->file, opt, footer.metaindex_handle(), &contents).ok()) {
    return;
  }

  Block* meta = new Block(contents);
  Iterator* iter = meta->NewIterator(BytewiseComparator());

  // 查找过滤器信息，这里是根据读取到的元数据索引信息 来找对应的过滤器信息
  std::string key = "filter.";
  key.append(rep_->options.filter_policy->Name());
  iter->Seek(key);
  if (iter->Valid() && iter->key() == Slice(key)) {
    ReadFilter(iter->value());
  }

  delete iter;
  delete meta;
}

索引块

定义

cpp 复制代码
class BlockBuilder {
 private:
  const Options* options_;          // 配置选项
  std::string buffer_;             // 存储实际数据
  std::vector<uint32_t> restarts_; // 重启点数组
  int counter_;                    // 计数器
  bool finished_;                  // 是否已完成
  std::string last_key_;          // 上一个键
};
cpp 复制代码
struct TableBuilder::Rep {
  Rep(const Options& opt, WritableFile* f)
      : options(opt),
        index_block_options(opt), // 索引块选项
        // ... 其他初始化
        index_block(&index_block_options), // 创建索引块
        // ...
  {
    index_block_options.block_restart_interval = 1; // 索引块的重启点间隔为1
  }
  // ...
  BlockBuilder index_block;  // 索引块构建器
};

构建&读取

cpp 复制代码
void TableBuilder::Add(const Slice& key, const Slice& value) {
  Rep* r = rep_;
  // 处理待处理的索引条目
  if (r->pending_index_entry) {
    assert(r->data_block.empty());
    // 找到最短分隔符作为索引键
    r->options.comparator->FindShortestSeparator(&r->last_key, key);// 因为这里需要使用到后一个key作为生成最短分隔符，所以可能存在最后一个数据块没有办法生成分割符的情况
    std::string handle_encoding;
    r->pending_handle.EncodeTo(&handle_encoding);
    // 将索引条目添加到索引块
    r->index_block.Add(r->last_key, Slice(handle_encoding));
    r->pending_index_entry = false;
  }
  // ... 其他处理
}
cpp 复制代码
Status TableBuilder::Finish() {
  // ... 其他处理
  if (ok()) {
  // 这里处理的是最后的一个数据块，
    if (r->pending_index_entry) {
      // 处理最后一个待处理的索引条目
      r->options.comparator->FindShortSuccessor(&r->last_key);
      std::string handle_encoding;
      r->pending_handle.EncodeTo(&handle_encoding);
      r->index_block.Add(r->last_key, Slice(handle_encoding));
      r->pending_index_entry = false;
    }
    // 写入索引块
    WriteBlock(&r->index_block, &index_block_handle);
  }
  // ... 写入footer等
}

核心方法-FindShortestSeparator&FindShortSuccessor

作用：
  1. 为每个数据块找到一个最短的键，该键大于当前块中的所有键，但小于下一个块中的所有键
  2. 通过这种方式可以减少索引块的大小，因为不需要存储完整的键

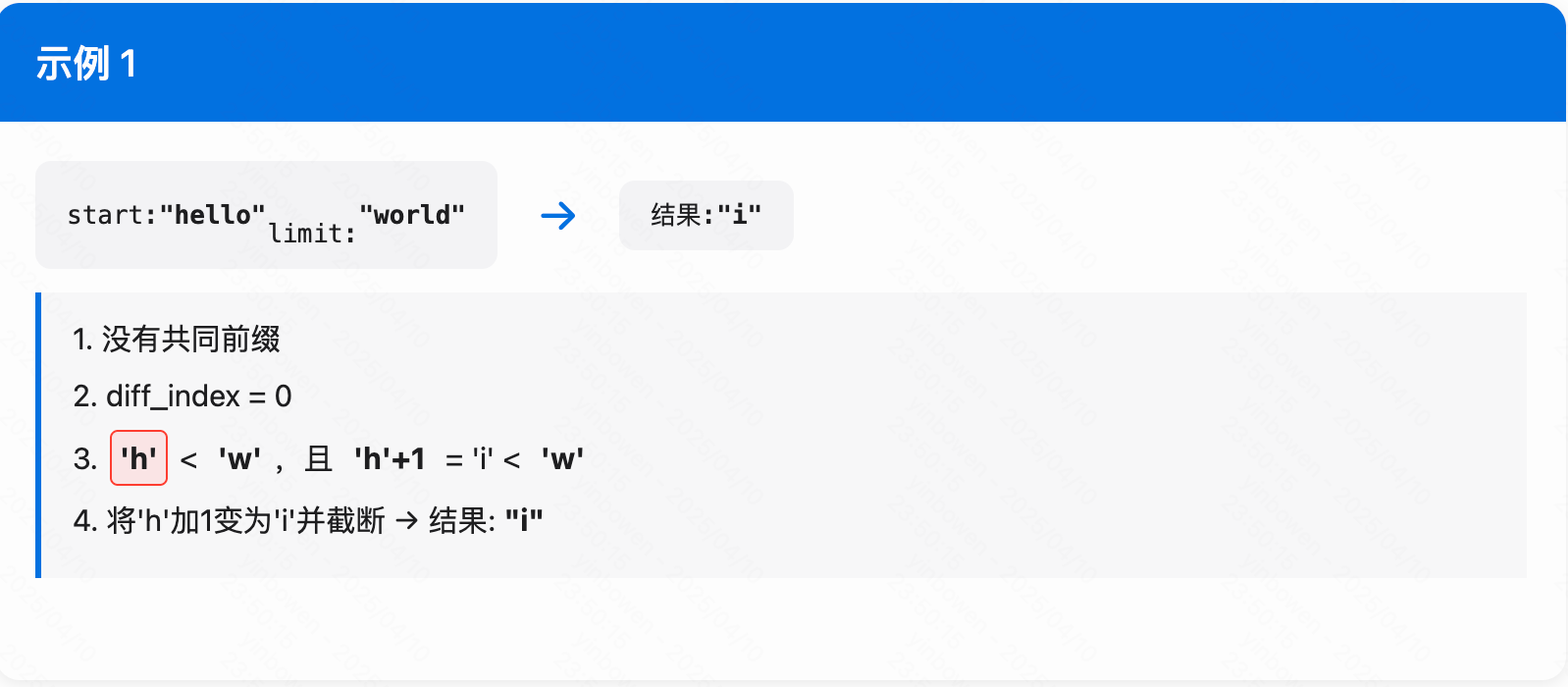

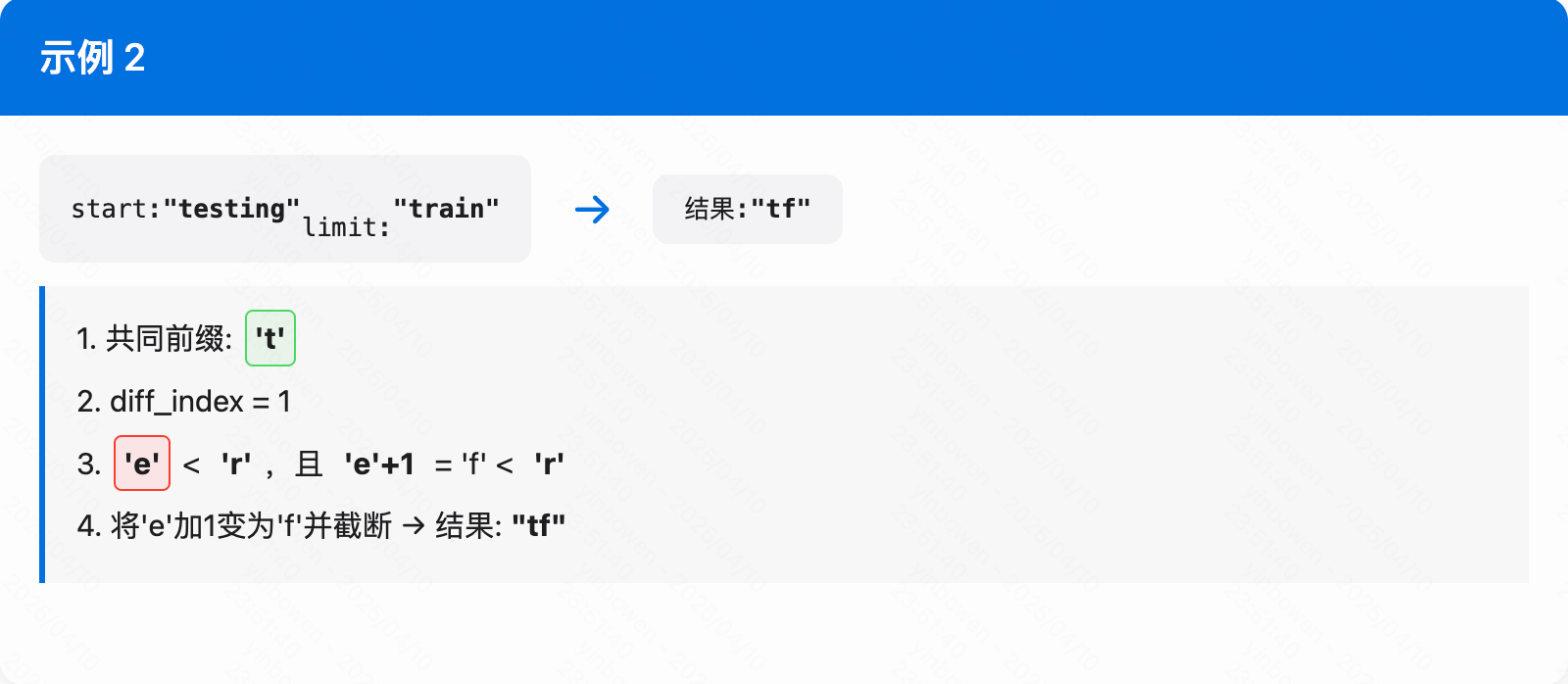

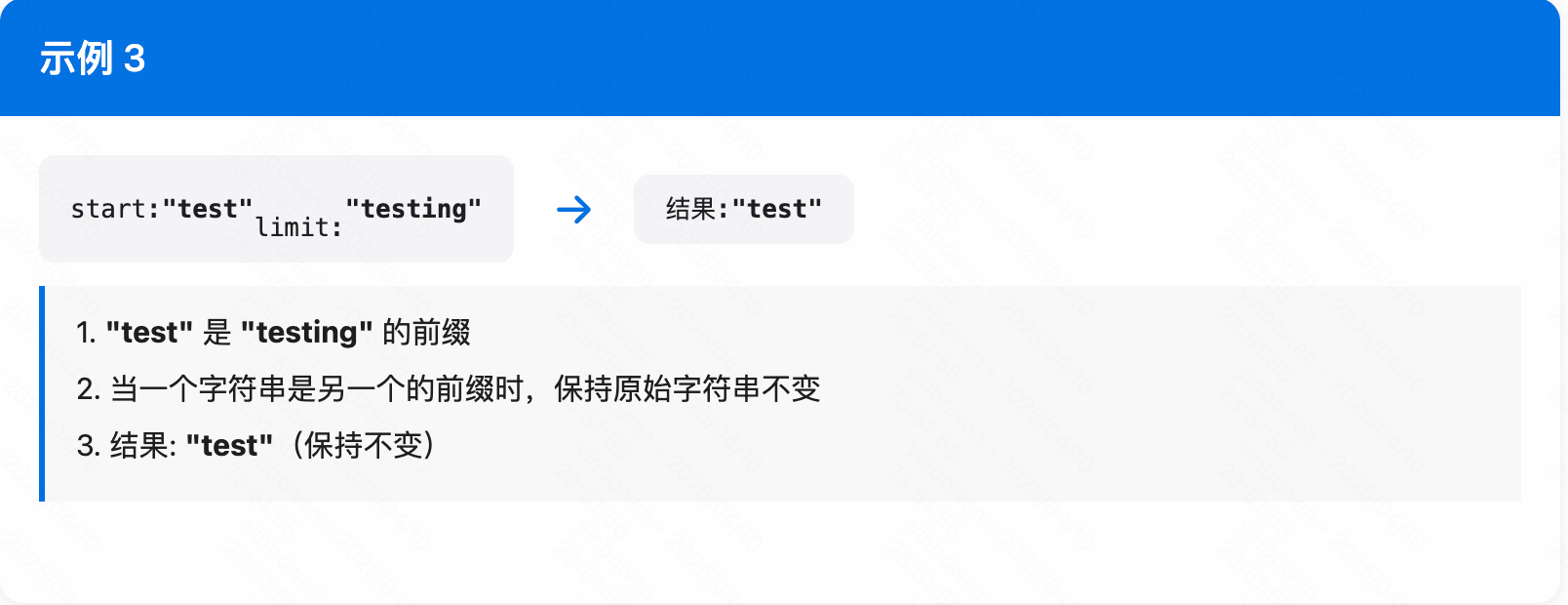

举例说明



FindShortestSeparator

简单说下这个逻辑，本质上就是找到第一个出现diff index的字符然后生成自己的索引字符

cpp 复制代码
/**
第一步找到第一个不同的字符位置。这是必要的，因为：
分隔符必须保持共同前缀不变（否则可能会小于start）
只能在第一个不同的位置上做修改
**/
 void FindShortestSeparator(std::string* start,
                             const Slice& limit) const override {
    // Find length of common prefix
    // 找到 start 和limit 之间的最短分隔符
    size_t min_length = std::min(start->size(), limit.size());
    size_t diff_index = 0;
    while ((diff_index < min_length) &&
           ((*start)[diff_index] == limit[diff_index])) {
      diff_index++;
    }
/**
然后对第一个出现diff的区域+1 (ps: 当 < oxff 时，担心出现溢出问题)
**/
    if (diff_index >= min_length) {
      // Do not shorten if one string is a prefix of the other
    } else {
      uint8_t diff_byte = static_cast<uint8_t>((*start)[diff_index]);
      // < oxff 的原因 是因为担心 +1 出现溢出问题
      if (diff_byte < static_cast<uint8_t>(0xff) &&
          diff_byte + 1 < static_cast<uint8_t>(limit[diff_index])) {
        (*start)[diff_index]++;
        start->resize(diff_index + 1);
        assert(Compare(*start, limit) < 0);
      }
    }
  }
FindShortSuccessor

这个函数很简单： 找到一个比当前key大的最小字符串

cpp 复制代码
  void FindShortSuccessor(std::string* key) const override {// 用于找到  key的下一个字典序最小的字符串
    // Find first character that can be incremented
    size_t n = key->size();
    for (size_t i = 0; i < n; i++) {
      const uint8_t byte = (*key)[i];
      // 找到第一个不是0xFF的字符
      if (byte != static_cast<uint8_t>(0xff))
       // 将这个字符加1
       {
        (*key)[i] = byte + 1;
        // 截断后面的所有字符
        key->resize(i + 1);
        return;
      }
    }
    // *key is a run of 0xffs.  Leave it alone.
  }
