1. YOLO系列整体介绍

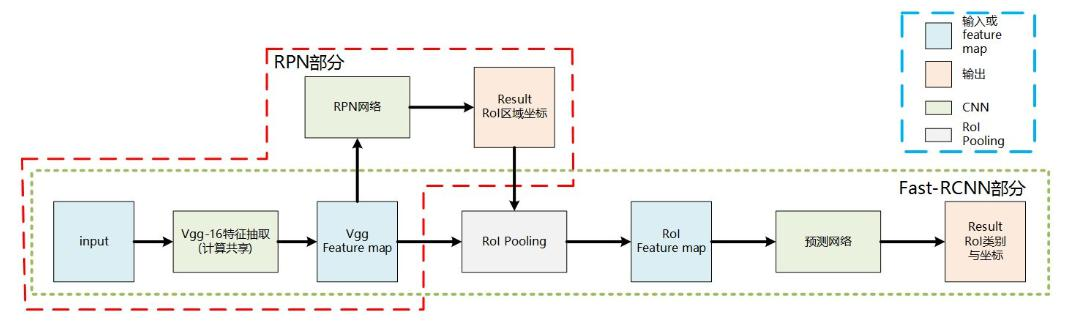

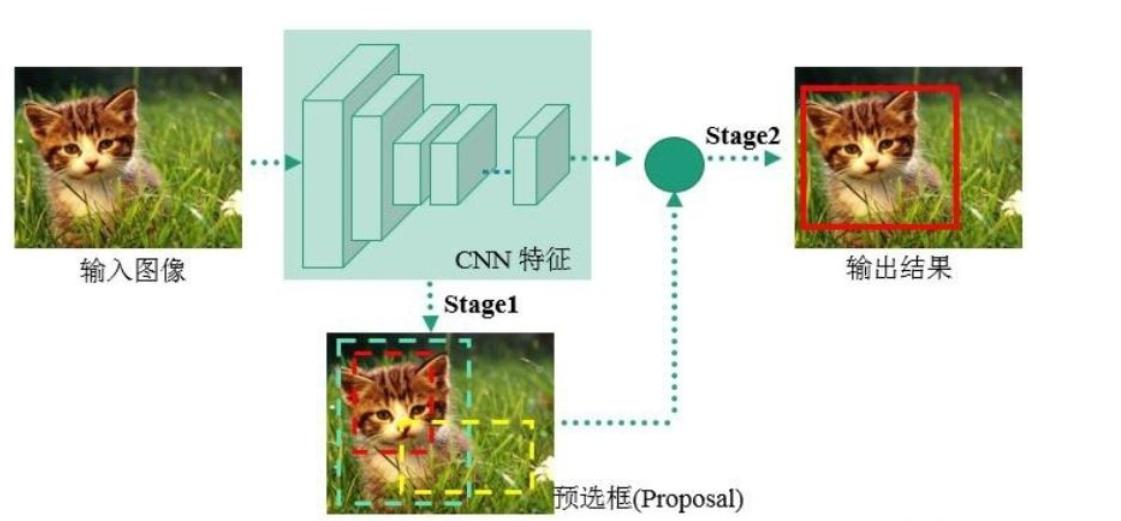

YOLO属于深度学习经典检测方法中的单阶段（one - stage）类型，与两阶段（two - stage，如Faster - rcnn、Mask - Rcnn系列）方法相对。
不同模型性能
单阶段方法的最核心优势是速度非常快，适合做实时检测任务，但通常检测效果不如两阶段方法
2. 指标分析
map指标：综合衡量检测效果，不能仅依靠精度（Precision）和召回率（Recall）来评估检测模型性能。

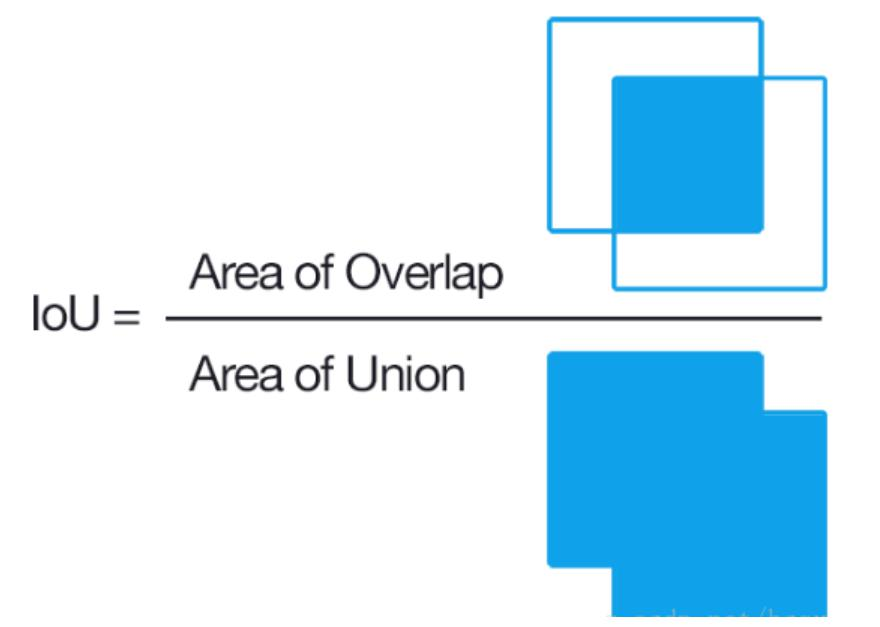

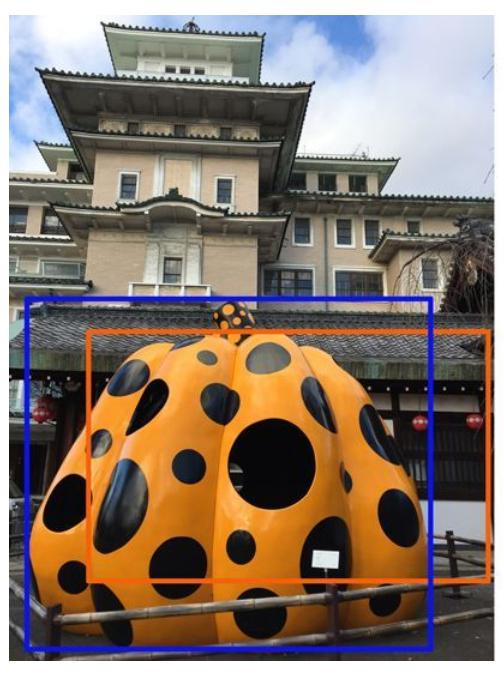

IOU（交并比） ：计算公式为，用于衡量预测框与真实框的重叠程度。
Precision和Recall：
Precision（精度）公式为，
Recall（召回率）公式为。
基于置信度阈值来计算，例如分别计算0.9；0.8；0.7
0.9时：TP+FP = 1，TP = 1 ；FN = 2；Precision=1/1；Recall=1/3；
AP与MAP：

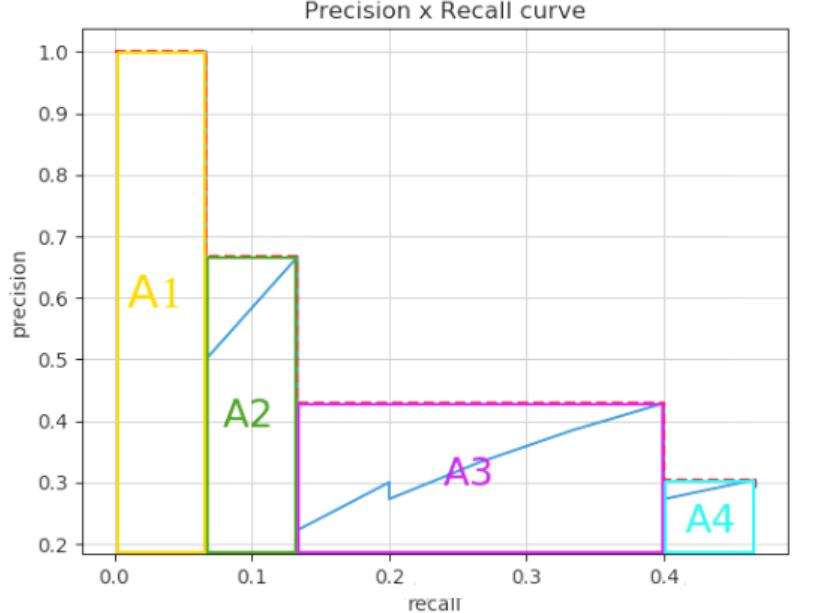

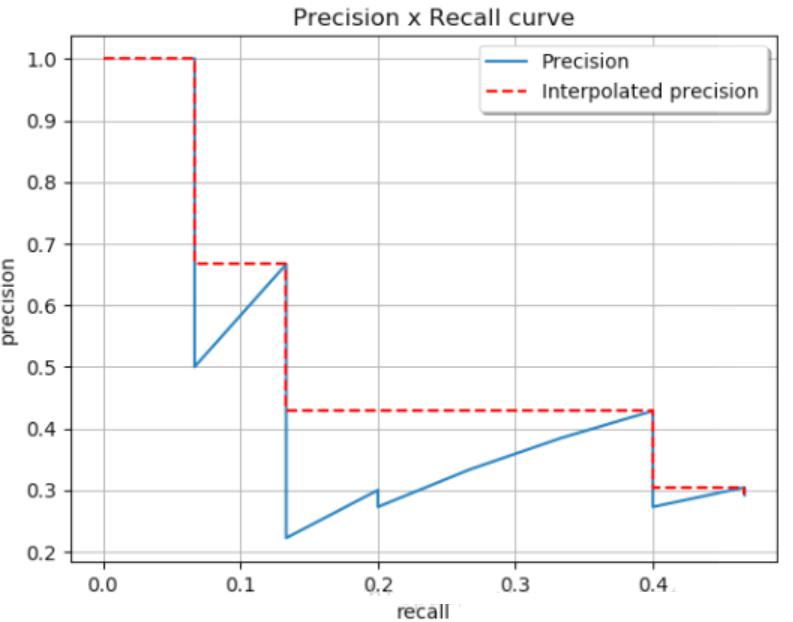

AP（Average Precision）计算需要考虑所有阈值，MAP（Mean Average Precision）是所有类别的平均AP，通过Precision - Recall曲线来理解。
3. YOLO - V1

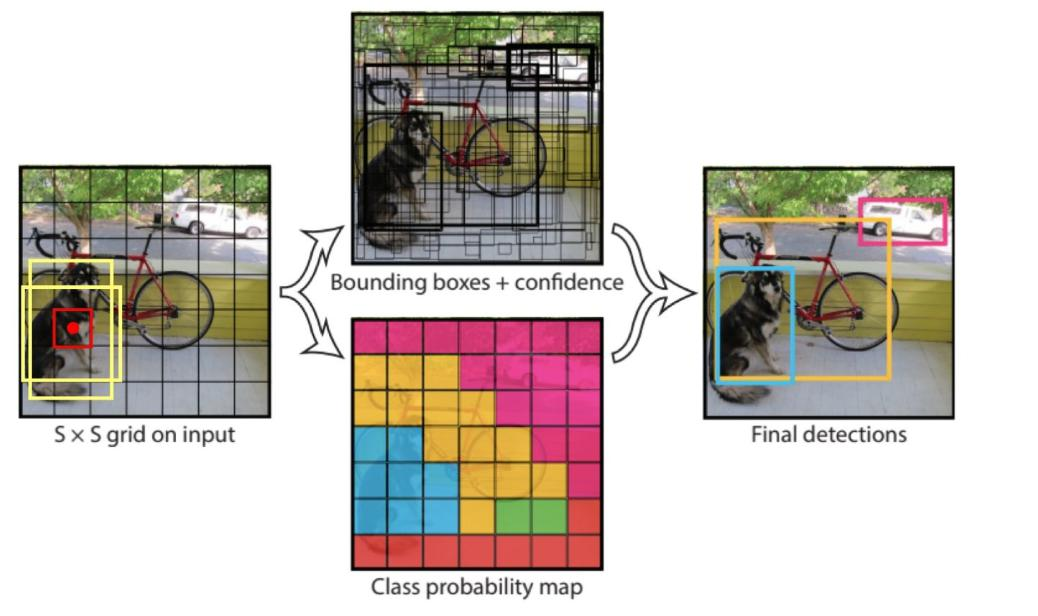

核心思想与方法：

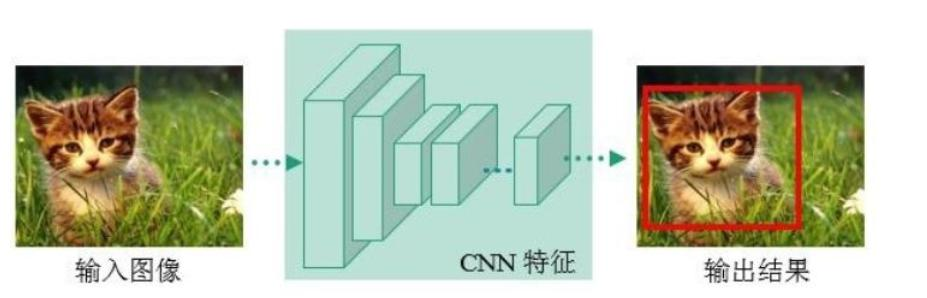

经典的one - stage方法，把检测问题转化成回归问题，使用一个CNN即可完成检测任务。
应用领域 ：可以对视频进行实时检测，应用领域广泛。

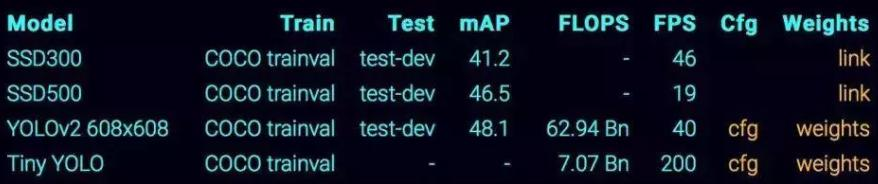

性能指标对比：

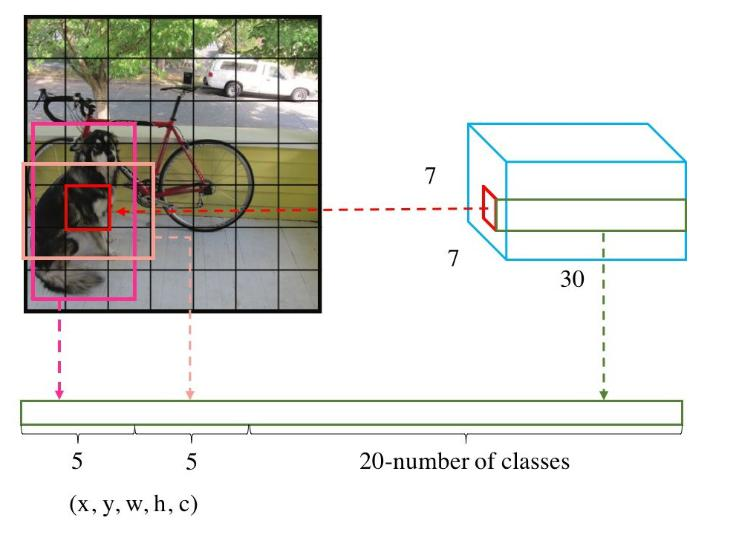

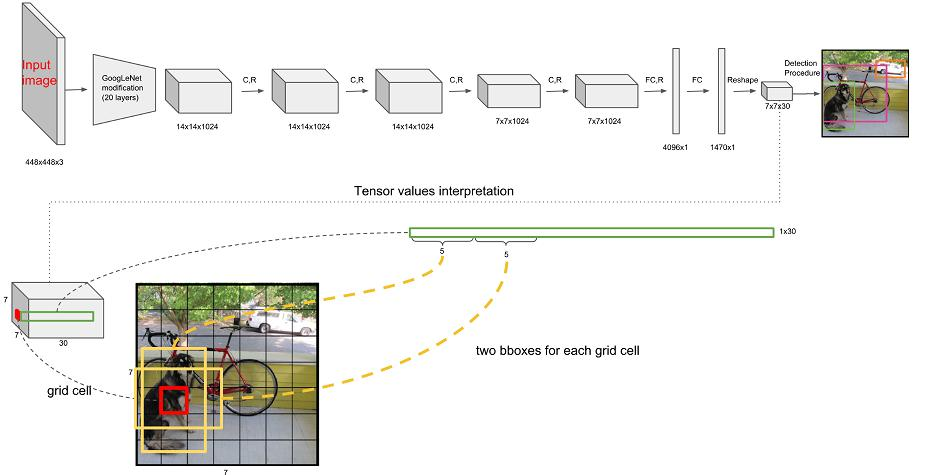

网络架构：输入图像后经过一系列卷积层（CR）、全连接层（FC）处理，最终输出预测结果。7×7表示最终网格的大小，每个网格预测B个边界框，每个边界框包含位置(X, Y, H, W)、置信度C等信息。
7×7表示最终网格的大小，每个网格预测B个边界框，每个边界框包含位置(X, Y, H, W)、置信度C等信息。
每个数字的含义：
10 =(X,Y,H,W,C)*B（2个）当前数据集中有20个类别，
7*7表示最终网格的大小（S*S）*（B*5+C）

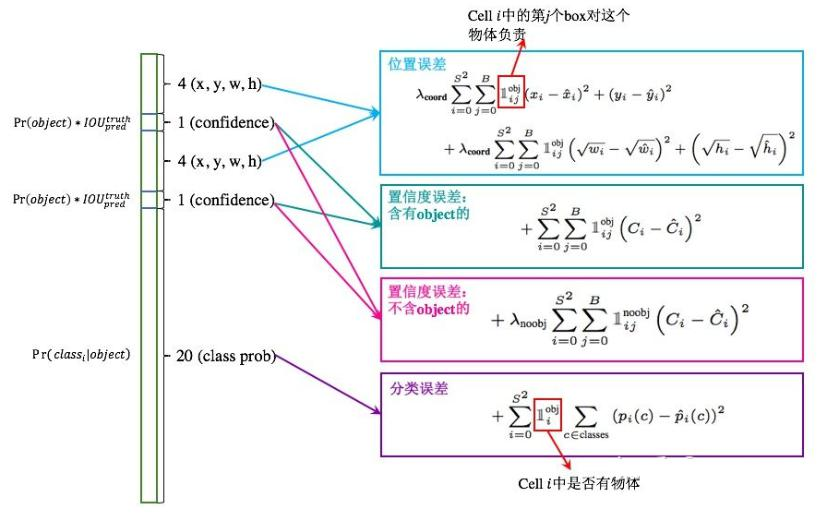

损失函数：包含位置误差、置信度误差（分含有物体和不含物体两种情况）、分类误差。
NMS(非极大值抑制)
优点与问题：优点是快速、简单；问题在于每个Cell只预测一个类别，重叠物体检测存在困难，小物体检测效果一般，长宽比可选但单一。
4. YOLO - V2

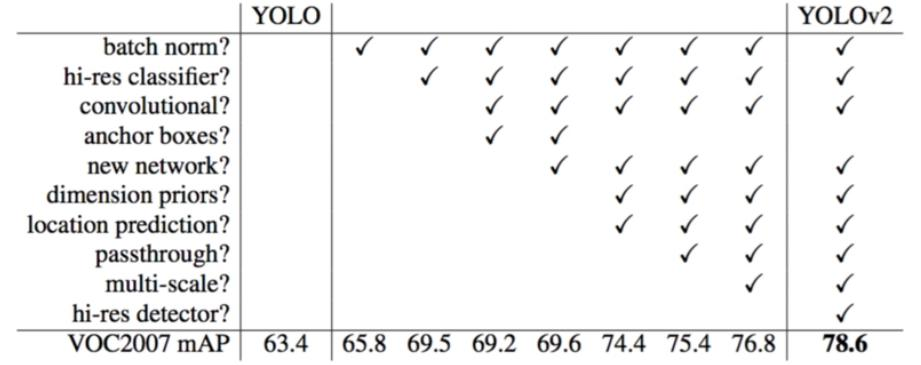

整体提升：相比YOLO - V1更快、更强，在VOC2007数据集上mAP达到78.6。
改进点
Batch Normalization ：舍弃Dropout，卷积后全部加入Batch Normalization，使网络每一层输入归一化，收敛更容易，mAP提升2%。
更大的分辨率 ：V1训练和测试分辨率不同，训练时用的是224*224，测试时使用448*448，可能导致模型水土不服。V2训练时额外进行10次448×448的微调，使用高分辨率分类器后，mAP提升约4%。

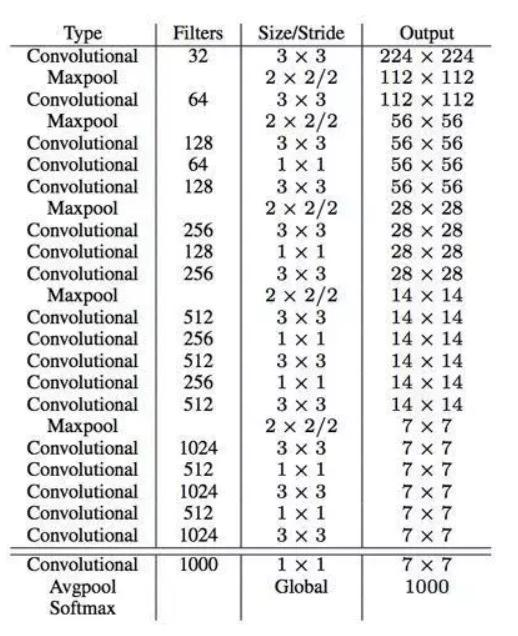

网络结构：采用DarkNet架构，实际输入为416×416，没有FC层，5次降采样，通过1×1卷积节省参数。

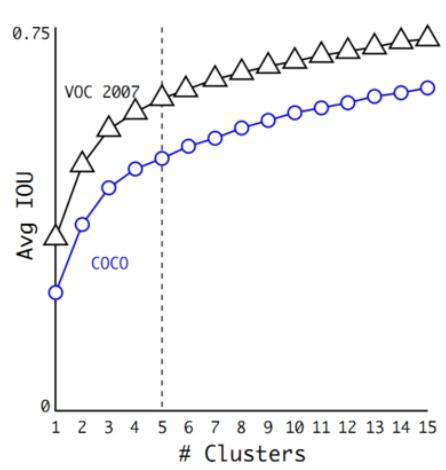

聚类提取先验框：通过K - means聚类确定先验框，使预测的box数量更多（13×13×n），先验框不是直接按固定长宽比给定，引入anchor boxes后召回率提升。

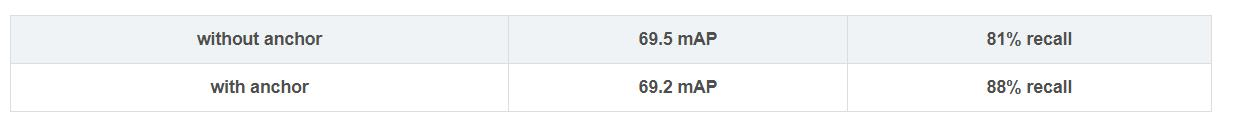

Anchor Box：
通过引入anchor boxes，使得预测的box数量更多（13*13*n）
跟faster-rcnn系列不同的是先验框并不是直接按照长宽固定比给定

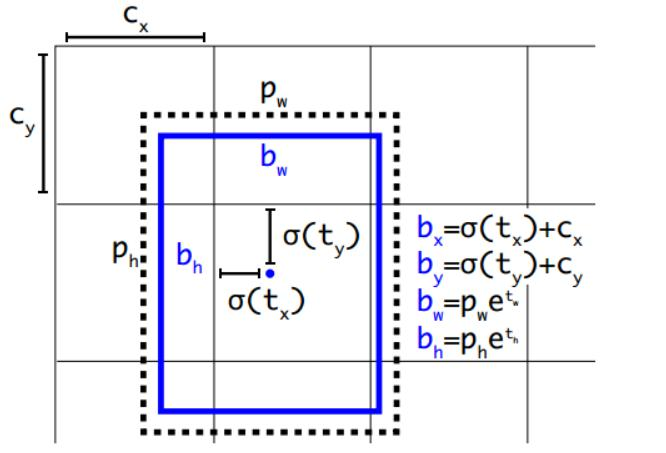

Directed Location Prediction：改进位置预测方式，使用相对grid cell的偏移量，避免模型不稳定问题，计算公式为

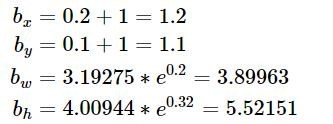

例如预测值(σtx,σty,tw,th)=(0.2,0.1,0.2,0.32)，anchor框为：
在特征图位置：
在原位置：

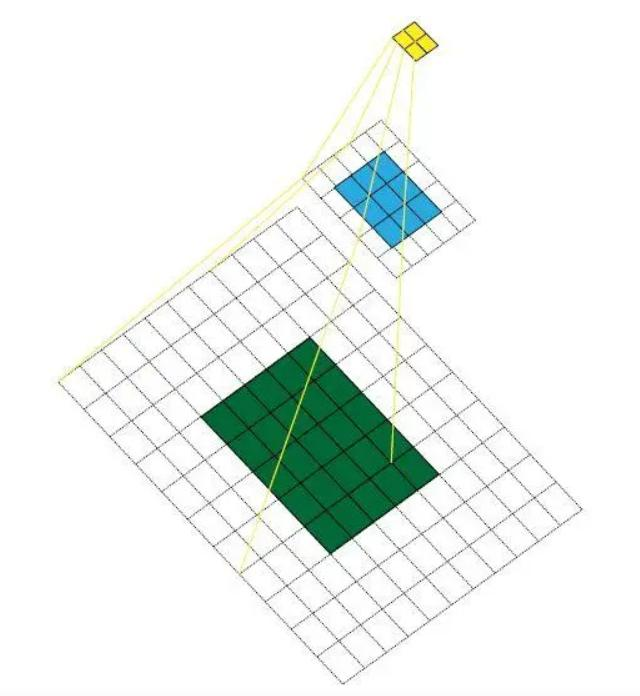

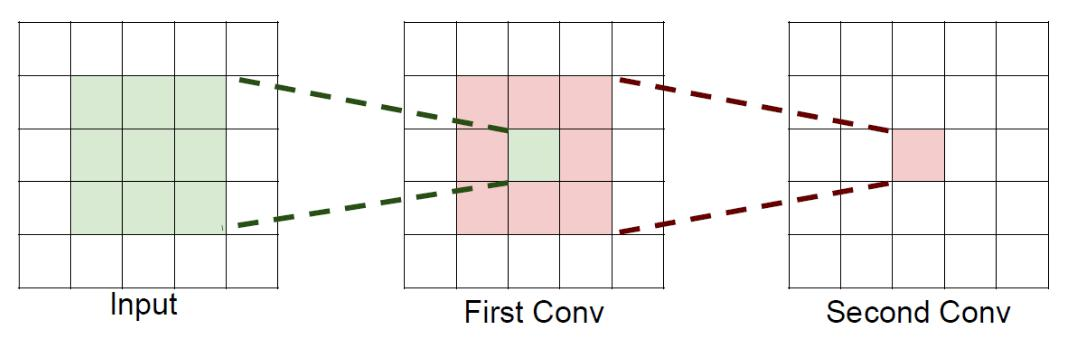

感受野与小卷积核优势：
概述来说就是特征图上的点能看到原始图像多大区域
如果堆叠3个3*3的卷积层，并且保持滑动窗口步长为1，其感受野就是7*7的了，这跟一个使用7*7卷积核的结果是一样的，那为什么非要堆叠3个小卷积呢？

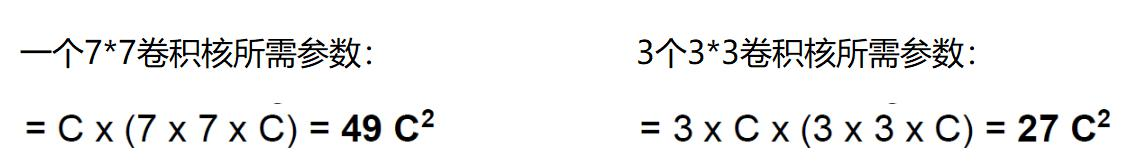

假设输入大小都是h*w*c，并且都使用c个卷积核(得到c个特征图)，可以来计算一下其各自所需参数：
很明显，堆叠小的卷积核所需的参数更少一些，并且卷积过程越多，特征提取也会越细致，加入的非线性变换也随着增多，还不会增大权重参数个数，这就是VGG网络的基本出发点，用小的卷积核来完成体特征提取操作。

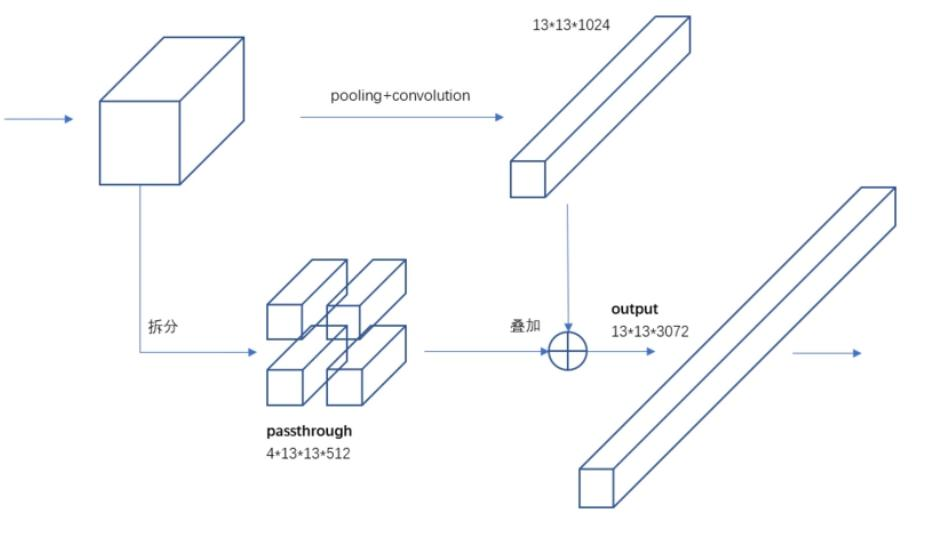

Fine - Grained Features ：融合之前的特征，解决最后一层感受野太大导致小目标可能丢失的问题。

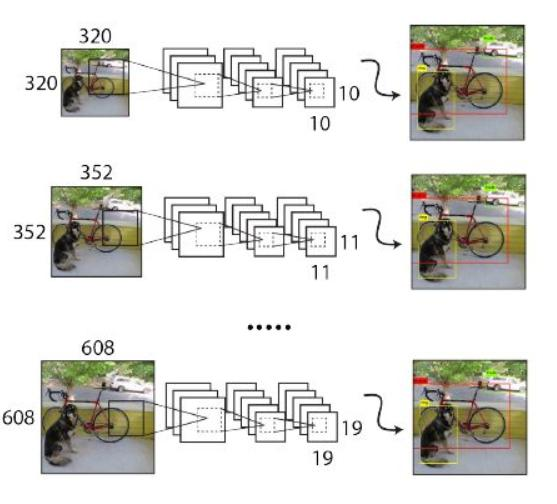

Multi - Scale ：利用卷积操作特性，在一定iterations之后改变输入图片大小，最小320×320，最大608×608，以适应不同尺度目标检测。

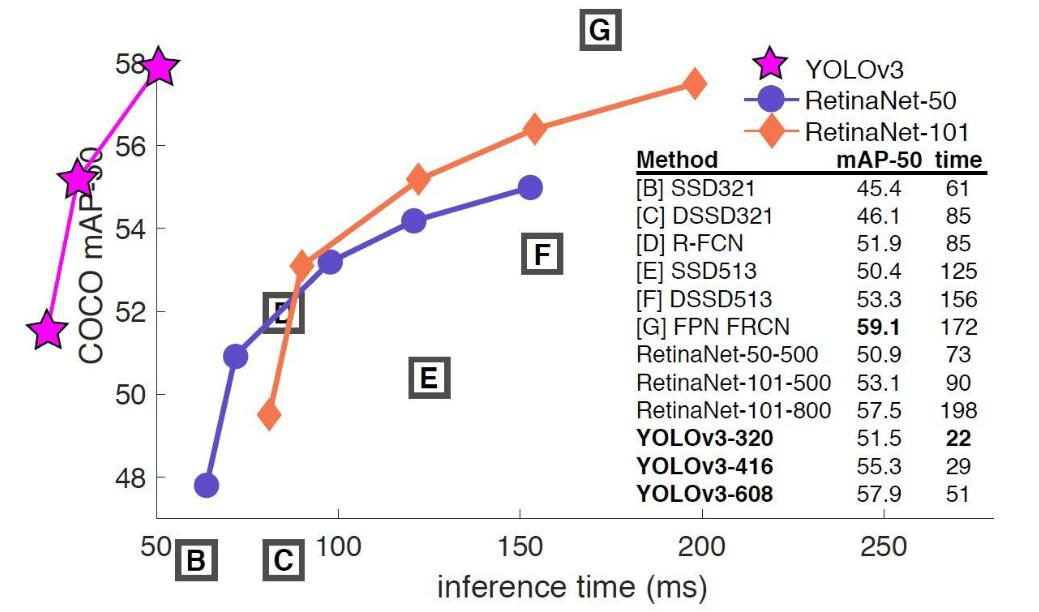

5. YOLO - V3
主要改进 ：最大改进在于网络结构，更适合小目标检测。特征提取更细致，融入多尺度特征图信息预测不同规格物体，先验框更丰富（3种scale，每种3个规格，共9种），改进softmax用于预测多标签任务。

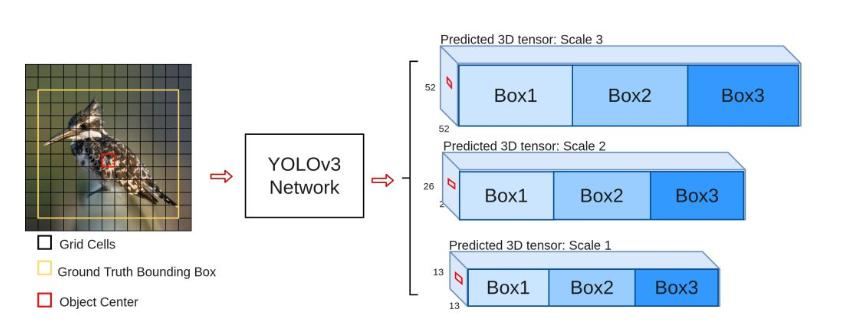

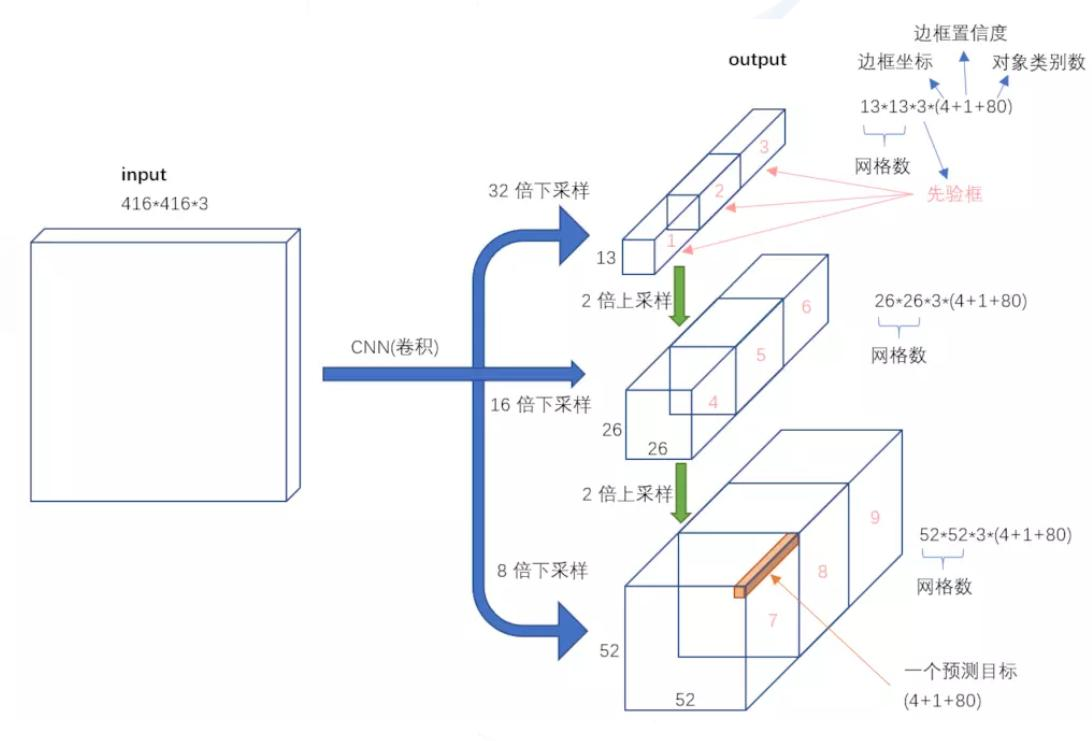

多scale检测 ：设计3个scale用于检测不同大小物体，介绍了不同scale的预测张量以及与特征图的关系。

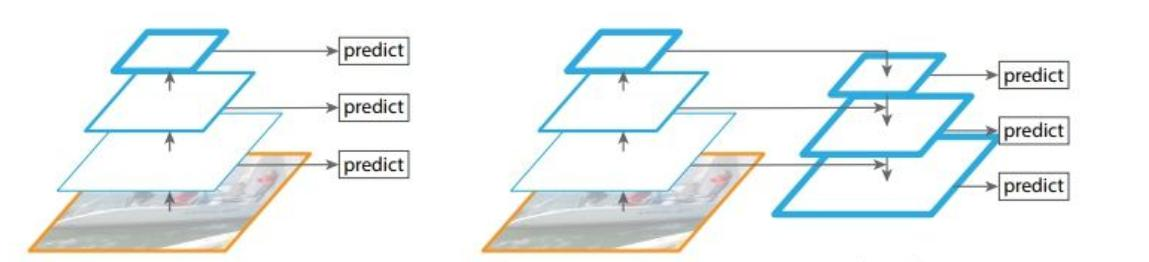

cale变换经典方法
左图：对不同的特征图分别利用；右图：不同的特征图融合后进行预测

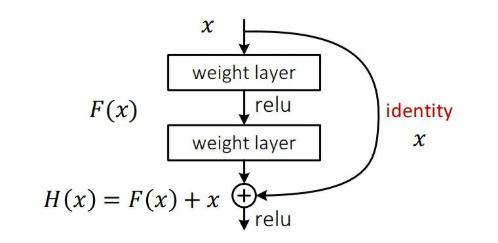

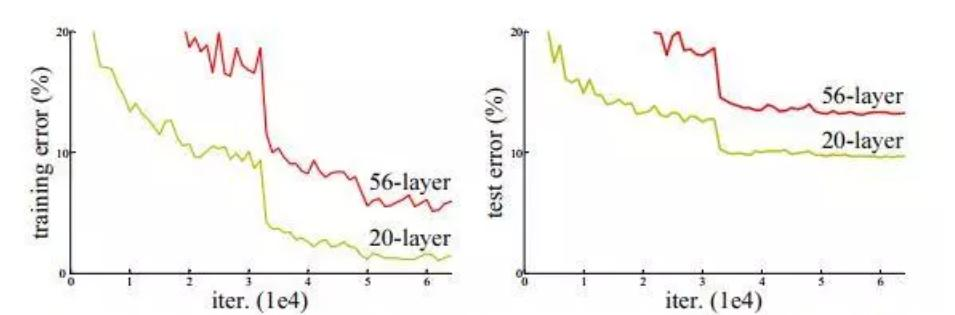

残差连接 ：采用resnet的思想，堆叠更多层进行特征提取，利用残差连接提升性能。从今天的角度来看，基本所有网络架构都用上了残差连接的方法

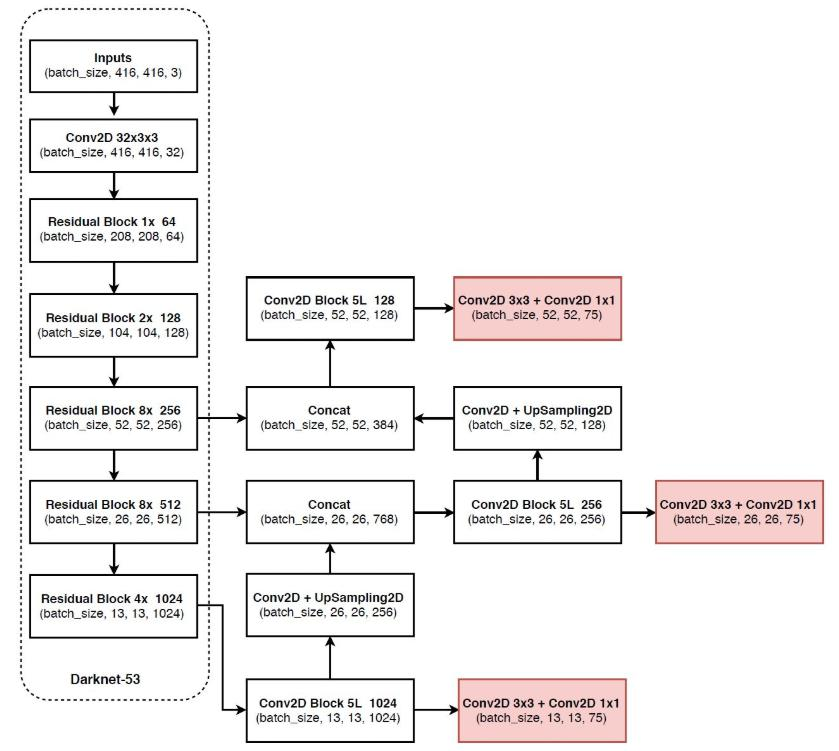

核心网络架构 ：没有池化和全连接层，全部采用卷积，下采样通过stride为2实现，展示了网络的输入、卷积层操作以及输出的相关信息。

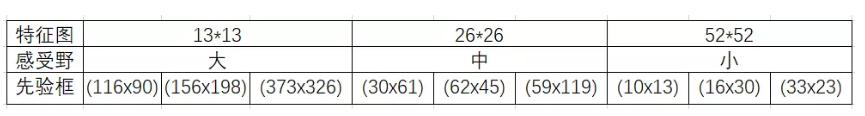

先验框设计：
13*13特征图上：(116x90)，(156x198)，(373x326)26*26特征图上：(30x61)，(62x45)，(59x119)
52*52特征图上：(10x13)，(16x30)，(33x23)

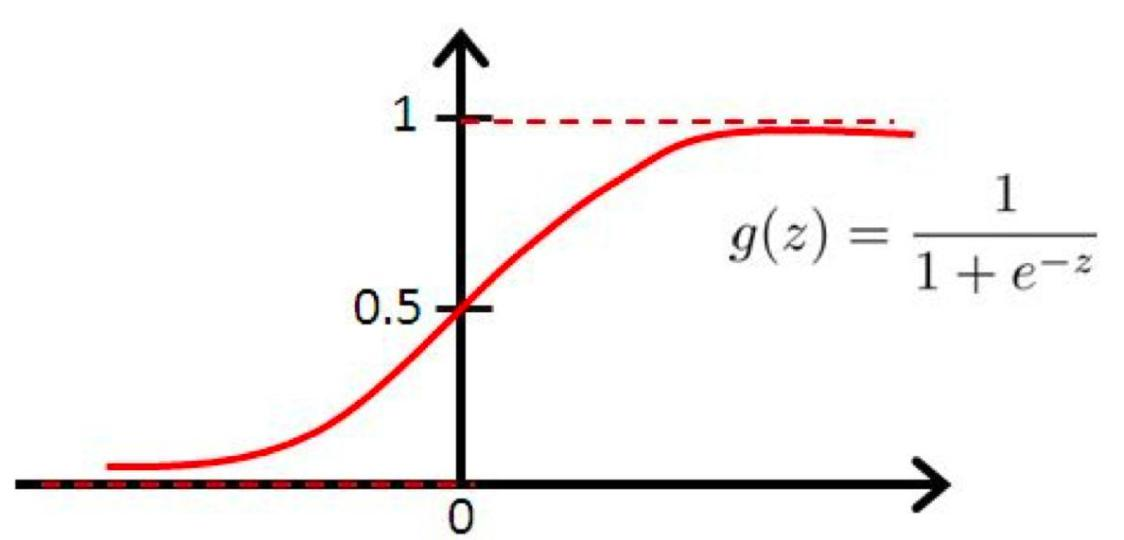

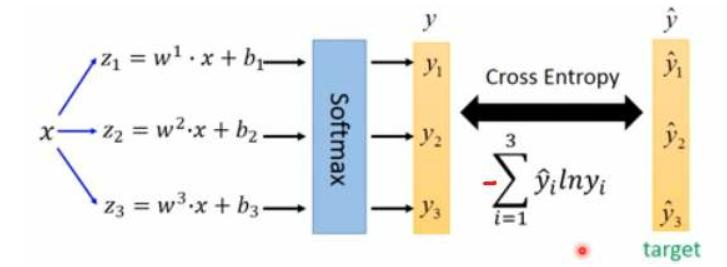

softmax层替代：使用logistic激活函数替代softmax，用于预测物体的多个标签。
6. YOLO - V4

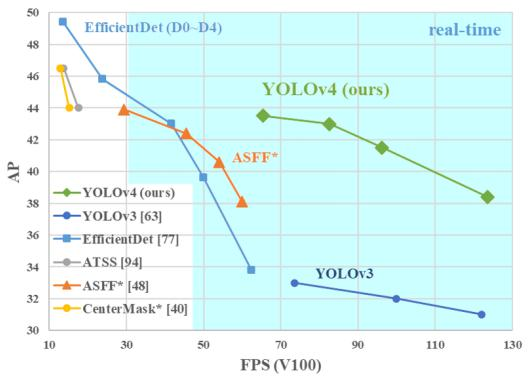

整体介绍：虽作者更换，但核心精髓未变，在单GPU上训练效果良好，从数据层面和网络设计层面进行大量改进。
V4贡献：
亲民政策，单GPU就能训练的非常好，接下来很多小模块都是这个出发点两大核心方法，从数据层面和网络设计层面来进行改善
消融实验，工作量不轻全部实验都是单GPU完成
Bag of freebies（BOF）

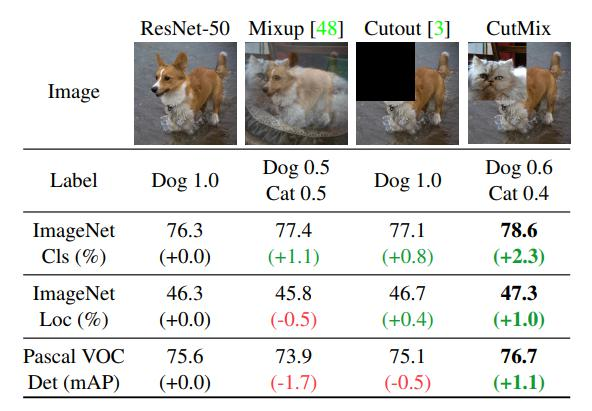

数据增强 ：包括调整亮度、对比度、色调、随机缩放、剪切、翻转、旋转，Mosaic数据增强（四张图像拼接成一张训练）、Random Erase（用随机值或训练集平均像素值替换图像区域）、Hide and Seek（根据概率随机隐藏一些补丁）等方法。
Mosaic data augmentation
Random Erase：用随机值或训练集的平均像素值替换图像的区域

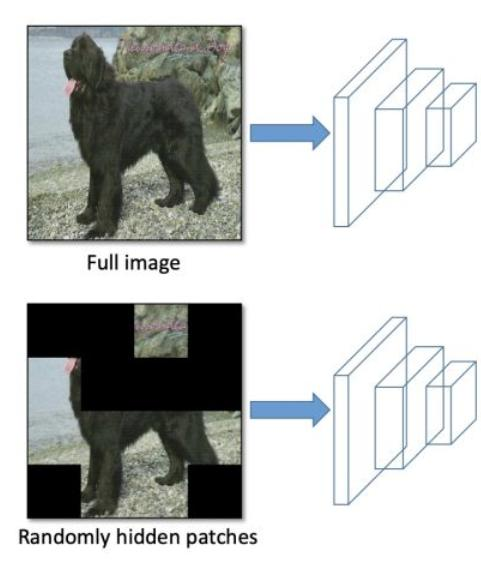

Hide and Seek：根据概率设置随机隐藏一些补丁
网络正则化与损失函数：采用Dropout、Dropblock等网络正则化方法，处理类别不平衡问题，设计合适的损失函数。

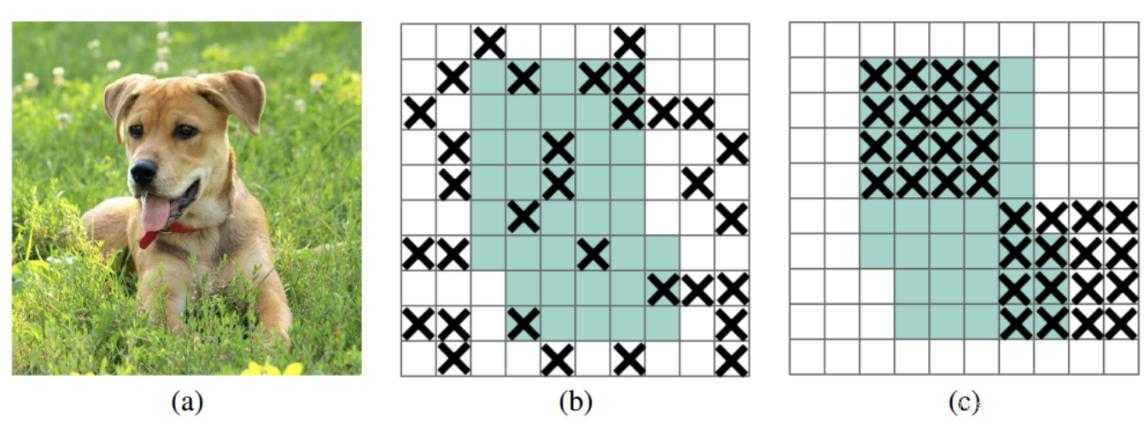

DropBlock
之前的dropout是随机选择点(b)，现在吃掉一个区域
训练优化相关方法
Self-adversarial-training(SAT)
通过引入噪音点来增加游戏难度
Label Smoothing：

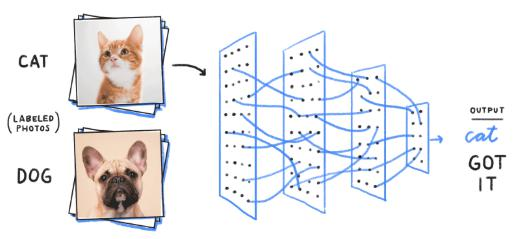

神经网络最大的缺点：自觉不错（过拟合），让它别太自信例如原来标签为（0,1）：

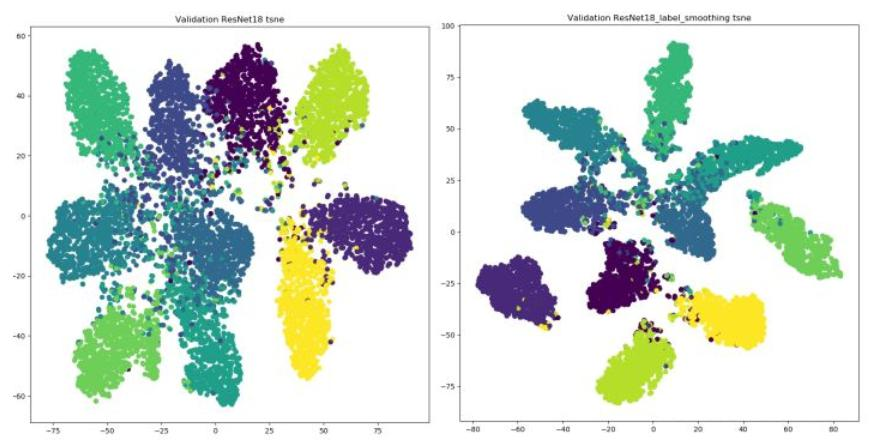

缓解神经网络过拟合问题，使标签取值范围从(0,1)调整为[0.05,0.95]，使用后能使簇内更紧密，簇间更分离。

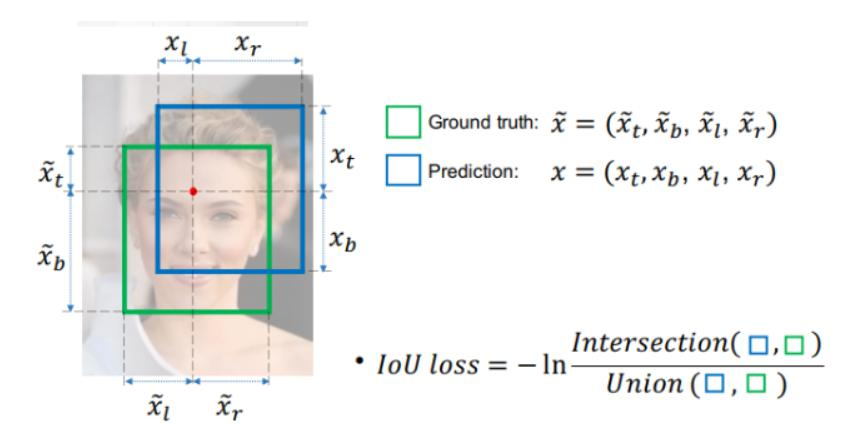

IOU相关损失函数：

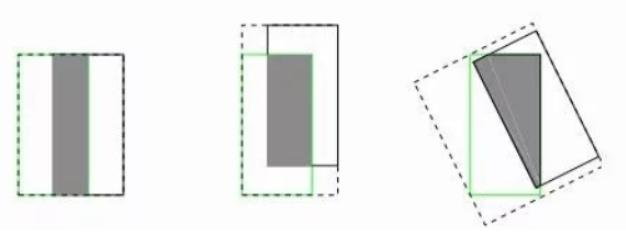

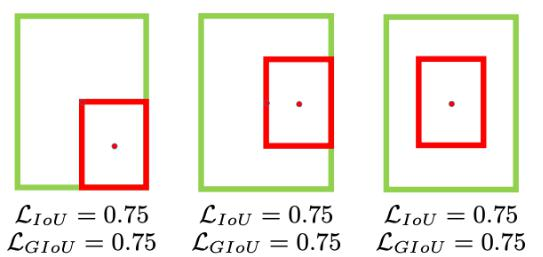

IOU损失（1 - IOU）存在的问题，如无相交时无法梯度计算、相同IOU无法反映实际情况；
GIOU损失（引入最小封闭形状C）、DIOU损失（直接优化距离）、CIOU损失（考虑重叠面积、中心点距离、长宽比三个几何因素）。

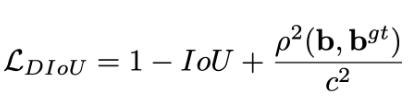

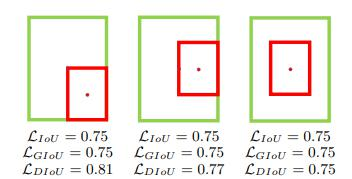

DIOU损失：
其中分子计算预测框与真实框的中心点欧式距离d 分母是能覆盖预测框与真实框的最小BOX的对角线长度c 直接优化距离，速度更快，并解决GIOU问题
CIOU损失：损失函数必须考虑三个几何因素：重叠面积，中心点距离，长宽比 其中α可以当做权重参数

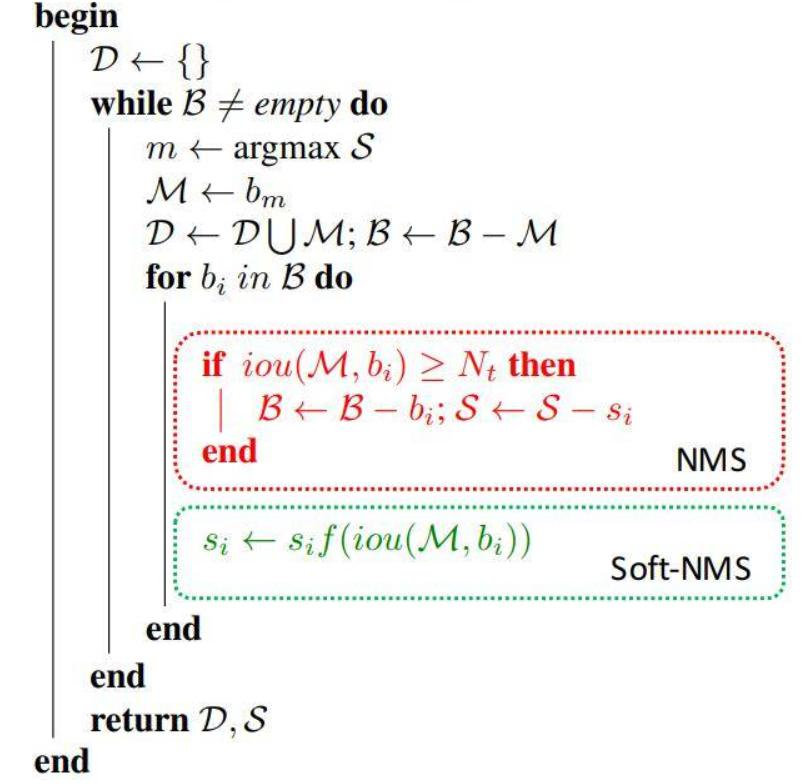

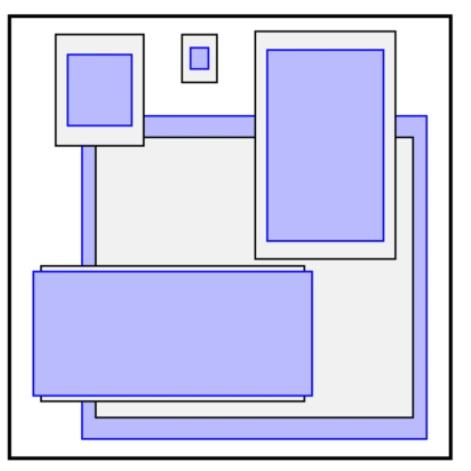

DIOU - NMS（不仅考虑IoU值，还考虑两个Box中心点之间的距离）和SOFT - NMS（柔和处理，更改分数而非直接剔除）。
SOFT-NMS
Bag of specials（BOS）
网络改进方法：增加稍许推断代价但可提高模型精度，包括网络细节部分的改进，引入注意力机制、特征金字塔等方法。

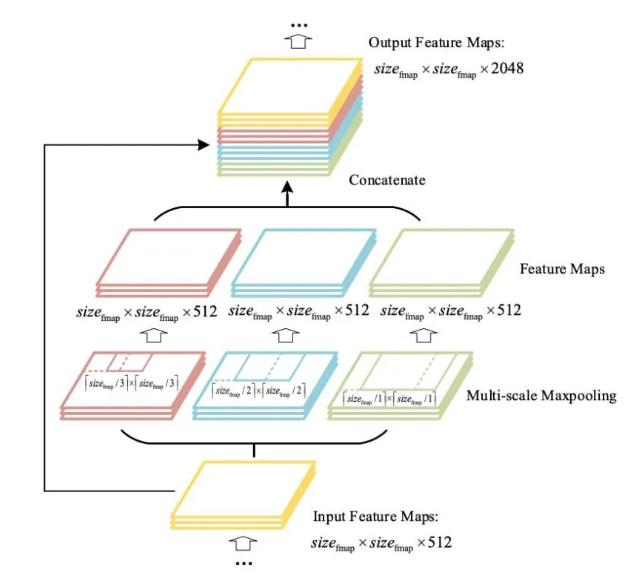

SPPNet(Spatial Pyramid Pooling)（用最大池化满足最终输入特征一致）

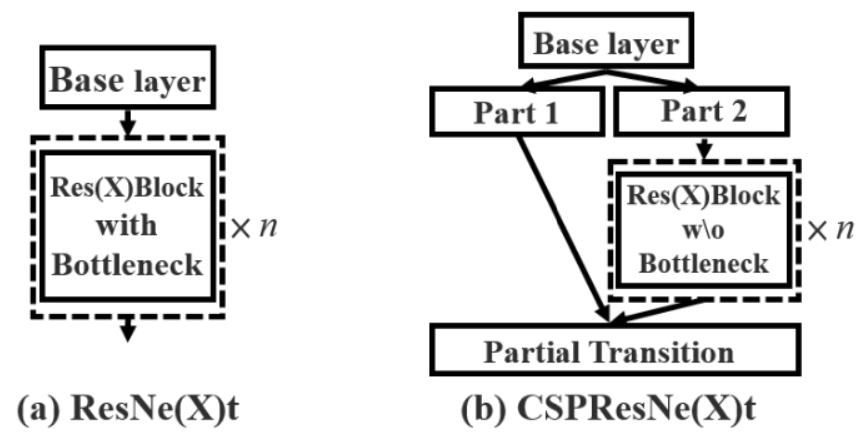

CSPNet（Cross Stage Partial Network）（按特征图channel维度拆分，一部分正常走网络，一部分直接concat到输出）

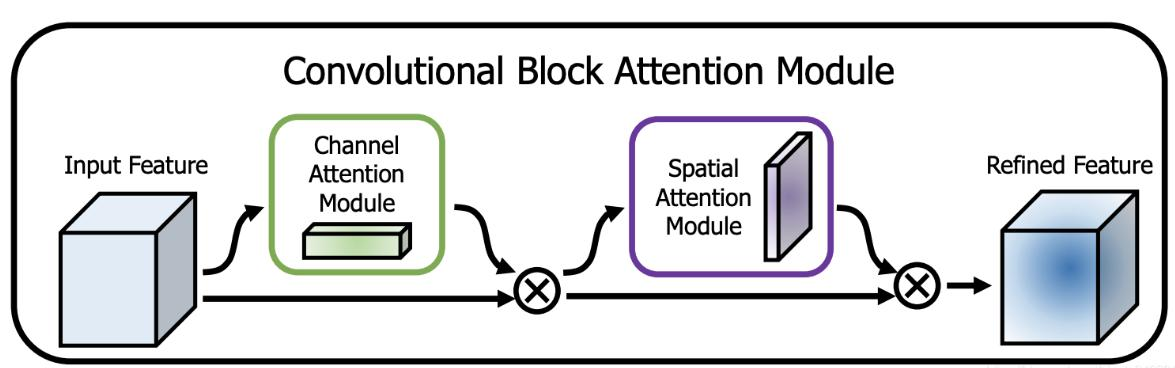

CBAM（引入注意力机制，V4中用的是空间注意力机制SAM）
V4中用的是SAM，也就是空间的注意力机制
不光NLP,语音识别领域在搞attention，CV中也一样

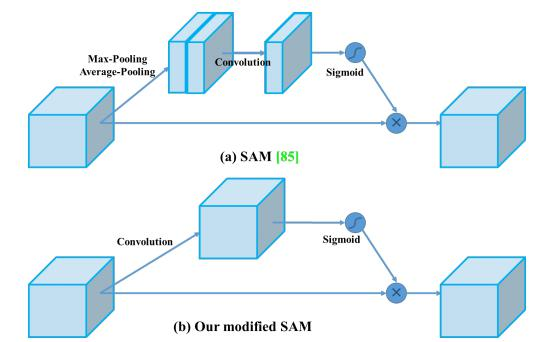

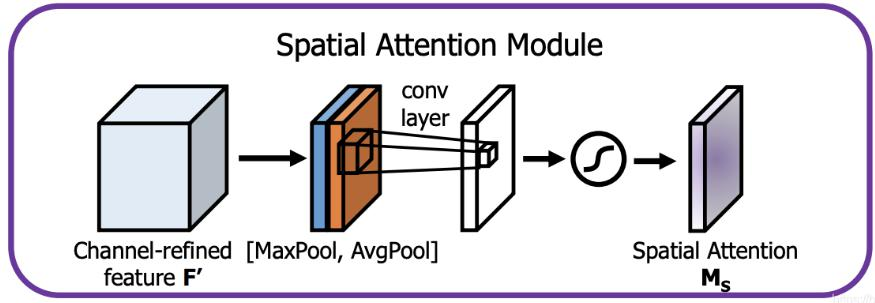

YOLOV4中的Spatial attention module
一句话概述就是更简单了，速度相对能更快一点

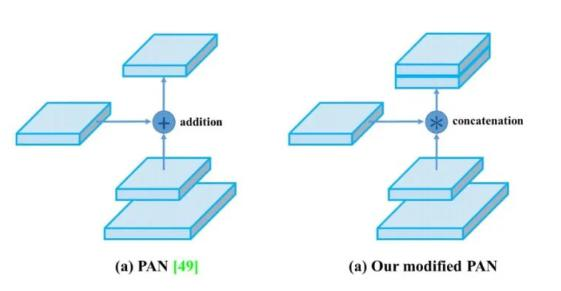

PAN（引入自底向上的路径，使底层信息更易传到顶部，且采用拼接而非加法）

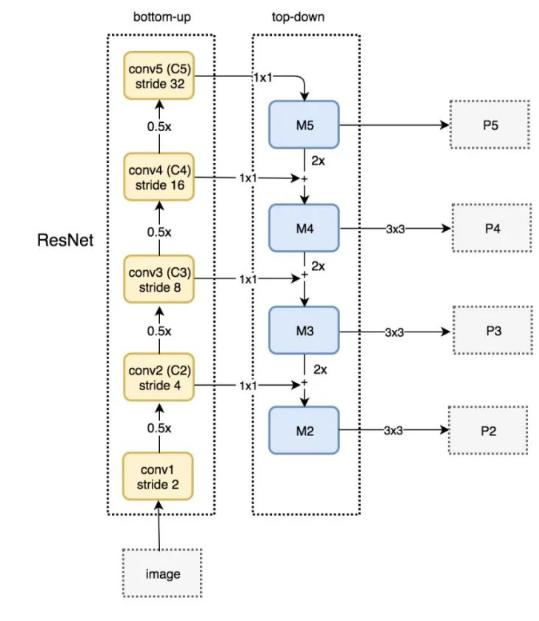

先从FPN说起
自顶向下的模式，将高层特征传下来

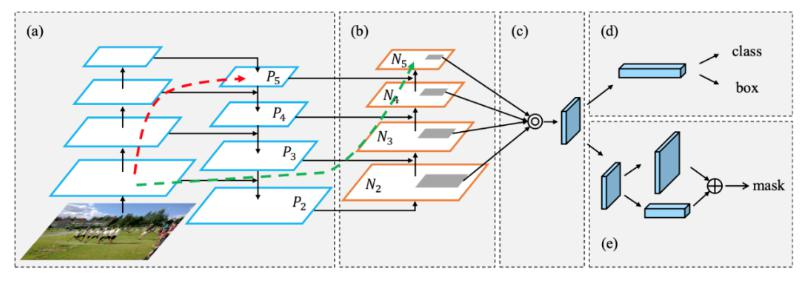

PAN(Path Aggregation Network)
引入了自底向上的路径，使得底层信息更容易传到顶部
并且还是一个捷径，红色的没准走个100层(Resnet)，绿色的几层就到了

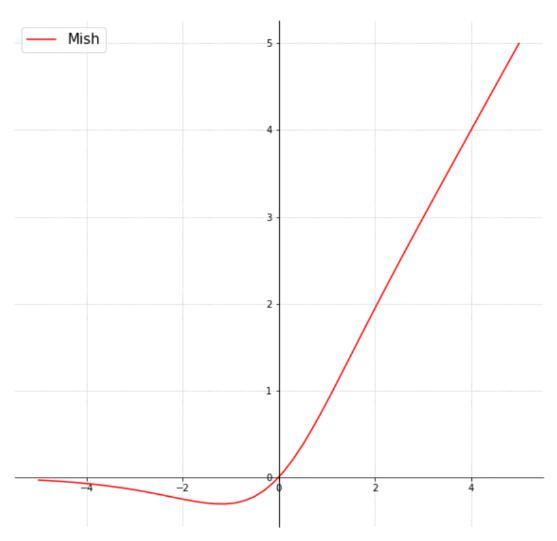

Mish激活函数 公式为，计算量增加但效果有提升
**消除网格敏感性：**坐标回归预测值在0 - 1之间，在grid边界表示存在困难，通过在激活函数前加系数（大于1）缓解该问题。
为了缓解这种情况可以在激活函数前加上一个系数（大于1的）：

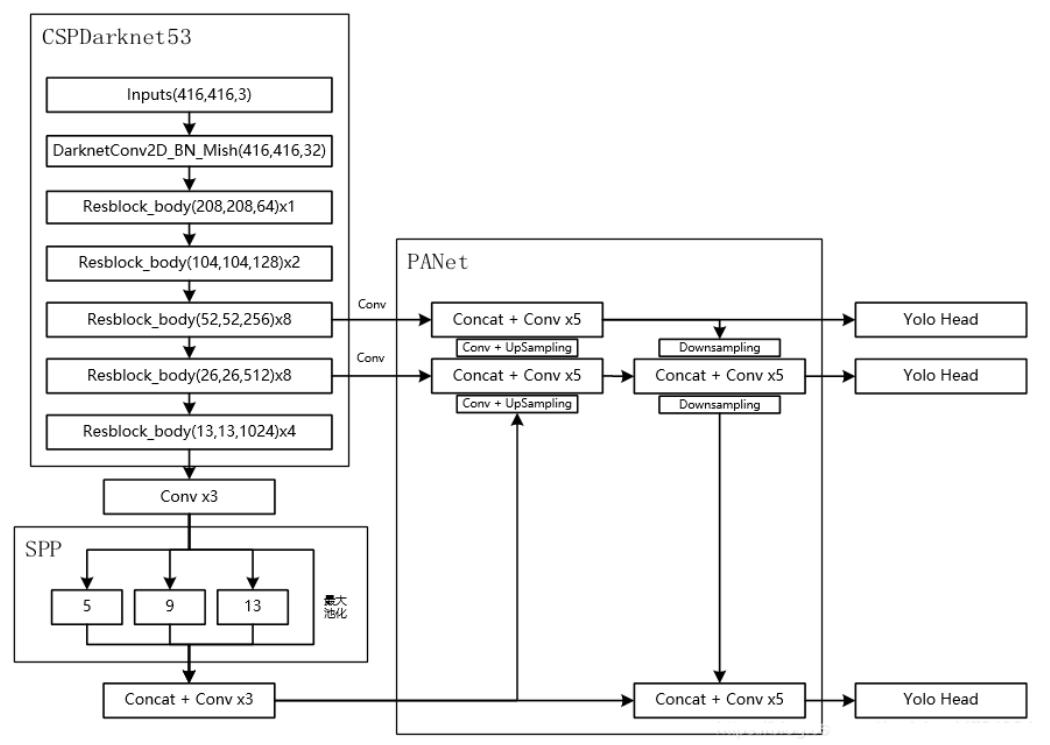

整体网络架构： 采用CSPDarknet53架构，展示了网络的输入、各层操作以及最终的输出等信息。
7. YOLOV5源码相关
可视化工具：
1.配置好netron，详情：https://github.com/lutzroeder/netron
桌面版：https://lutzroeder.github.io/netron/
2.安装好onnx，pip install onnx即可
3.转换得到onnx文件，脚本原始代码中已经给出
4.打开onnx文件进行可视化展示（.pt文件展示效果不如onnx）

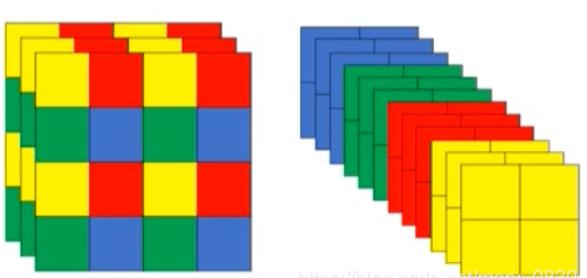

Focus模块：先分块，后拼接，再卷积，间隔完成分块任务，使卷积输入的C变为12，目的是加速，不增加AP。

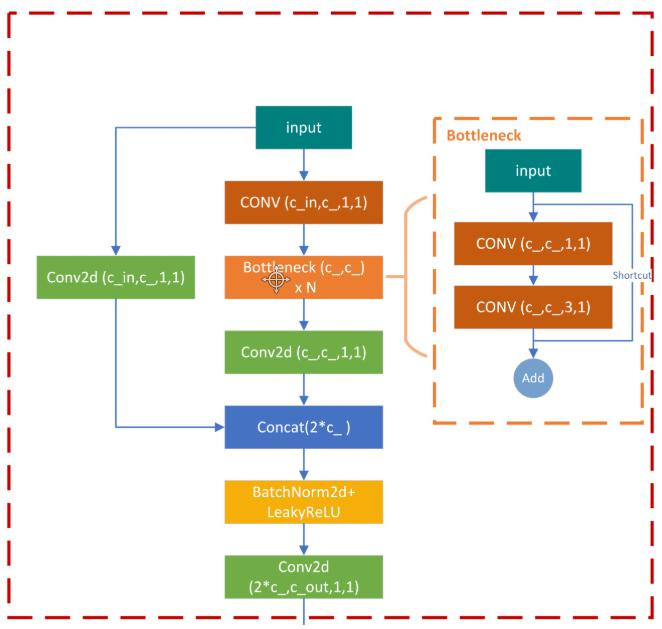

BottleneckCSP：注意叠加个数，里面包含resnet模块，相比V3版本多了CSP，效果有一定提升。
PAN流程：PAN流程中各模块的操作，如Focus、CONV、BottleneckCSP、Concat、Upsample等层的参数和连接关系。
