前言

Prometheus (普罗米修斯R）是一套开源的监控&报警&时间序列数据库的组合，由SoundCloud公司开发。
Prometheus 基本原理是通过HTTP协议周期性抓取被监控组件的状态，这样做的好处是任意组件只要提供HTTP接口就可以接入监控系统，不需要任何SDK或者其他的集成过程。这样做非常适合虚拟化环境比如VM或者Docker。
Prometheus 应该是为数不多的适合Docker、Mesos、Kubernetes环境的监控系统之一。
Prometheus 号称下一代监控系统，已经成为主导及容器监控方面的标配，并且在未来可见的时间内被广泛应用

---

提示：以下是本篇文章正文内容，下面案例可供参考

一、Prometheus、Grafana

1.1 Prometheus简介

Prometheus是由SoundCloud公司开发的开源监控和警报工具包。其设计思想是通过时间序列数据库存储监控数据，并通过强大的查询语言PromQL对数据进行分析。Prometheus的架构高度模块化，易于扩展，特别适合云原生环境，如Kubernetes集群。

1.2 Grafana简介

Grafana是一个开源的数据可视化工具，广泛用于绘制图表和仪表盘。它可以与多种数据源配合使用，如Prometheus、Graphite等，并提供丰富的图表类型和插件支持。Grafana的用户友好界面使得自定义和共享仪表盘变得轻而易举。

通过将Prometheus的数据采集、存储与Grafana的可视化能力相结合，可以创建一套强大的监控系统，帮助维护和优化大规模的IT环境。

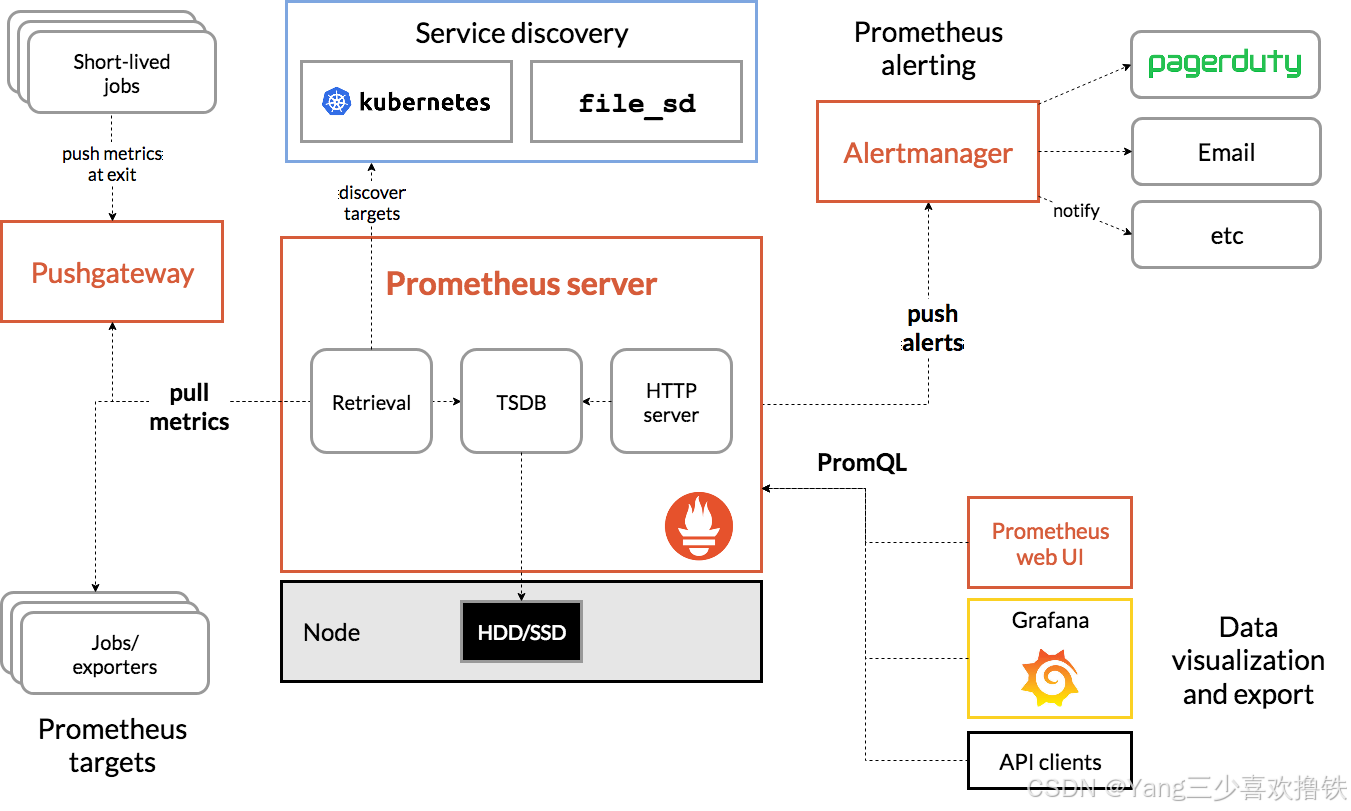

1.3 Prometheus的核心组件

Prometheus服务器 ：负责收集和存储时间序列数据。
exporters ：用于将不同类型的监控指标转化为Prometheus格式，例如node_exporter用于收集主机级别的指标。
Pushgateway ：允许短暂的生命进程将指标推送到Prometheus，适用于批处理作业。
Alertmanager ：负责处理Prometheus服务器发出的警报。
各种客户端库 ：用于与被监控的程序集成，这些库可以帮助自动生成指标。

Prometheus服务器是架构中的关键组件，它通过拉取（Pull）的方式从配置的目标中收集指标数据，并存储在自身的时序数据库中。通过查询接口，用户可以实时获取监控数据，进行问题诊断和趋势分析。

1.4 Prometheus优点

（1）提供多维度数据模型和灵活的查询方式

通过将监控指标关联多个 tag，来将监控数据进行任意维度的组合，并且提供简单的 PromQL 查询方式，还提供 HTTP 查询接口，可以很方便地结合 Grafana 等 GUI 组件展示数据。

（2）基于时序数据库，支持服务器节点的本地存储

通过 Prometheus 自带的时序数据库，可以完成每秒千万级的数据存储；不仅如此，在保存大量历史数据的场景中，Prometheus 可以对接第三方时序数据库和 OpenTSDB 等。

（3）定义了开放指标数据标准

以基于 HTTP 的 Pull 方式采集时序数据，只有实现了Prometheus监控数据才可以被 Prometheus 采集、汇总、并支持 Push 方式向中间网关推送时序列数据，能更加灵活地应对多种监控场景。

（4）支持通过静态文件配置和动态发现机制发现监控对象

自动完成数据采集。Prometheus 目前已经支持 Kubernetes、etcd、Consul 等多种服务发现机制。

（5）易于维护

可以通过二进制文件直接启动，并且提供了容器化部署镜像。

（6）集群支持

支持数据的分区采样和集群部署，支持大规模集群监控。

1.5 Prometheus缺点

Prometheus 是基于 Metric 的监控，不适用于日志（Logs）、事件(Event)、调用链(Tracing)。

由于Prometheus采用的是Pull模型拉取数据，意味着所有被监控的endpoint必须是可达的，需要合理规划网络的安全配置。

指标众多，需进行适当裁剪。
本次部署Prometheus+Grafana需要两台服务器

主节点（10.10.10.65）主要负责部署Prometheus+Grafana，搭建监控server平台，并开启9090、3000端口

从节点（10.10.10.214）主要负责部署Node_exporter，主要在被采集的主机上部署插件服务，并开启9100服务端口，支持部署多台被采集的主机，由主节点统一管理

二、部署Docker

可以参考我之前部署docker教程，非常详细

三、主节点部署Prometheus+Grafana

3.1 部署Prometheus

#拉取镜像
docker pull prom/prometheus
#运行容器

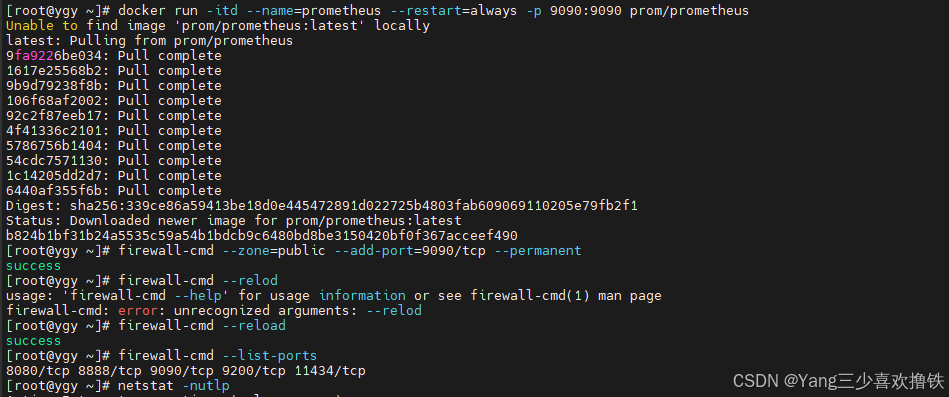

docker run -itd --name=prometheus --restart=always -p 9090:9090 prom/prometheus

3.2 防火墙开放端口

#开放端口策略
firewall-cmd --zone=public --add-port=9090/tcp --permanent
#刷新防火墙配置
firewall-cmd --reload
#查看已开放端口
firewall-cmd --list-ports

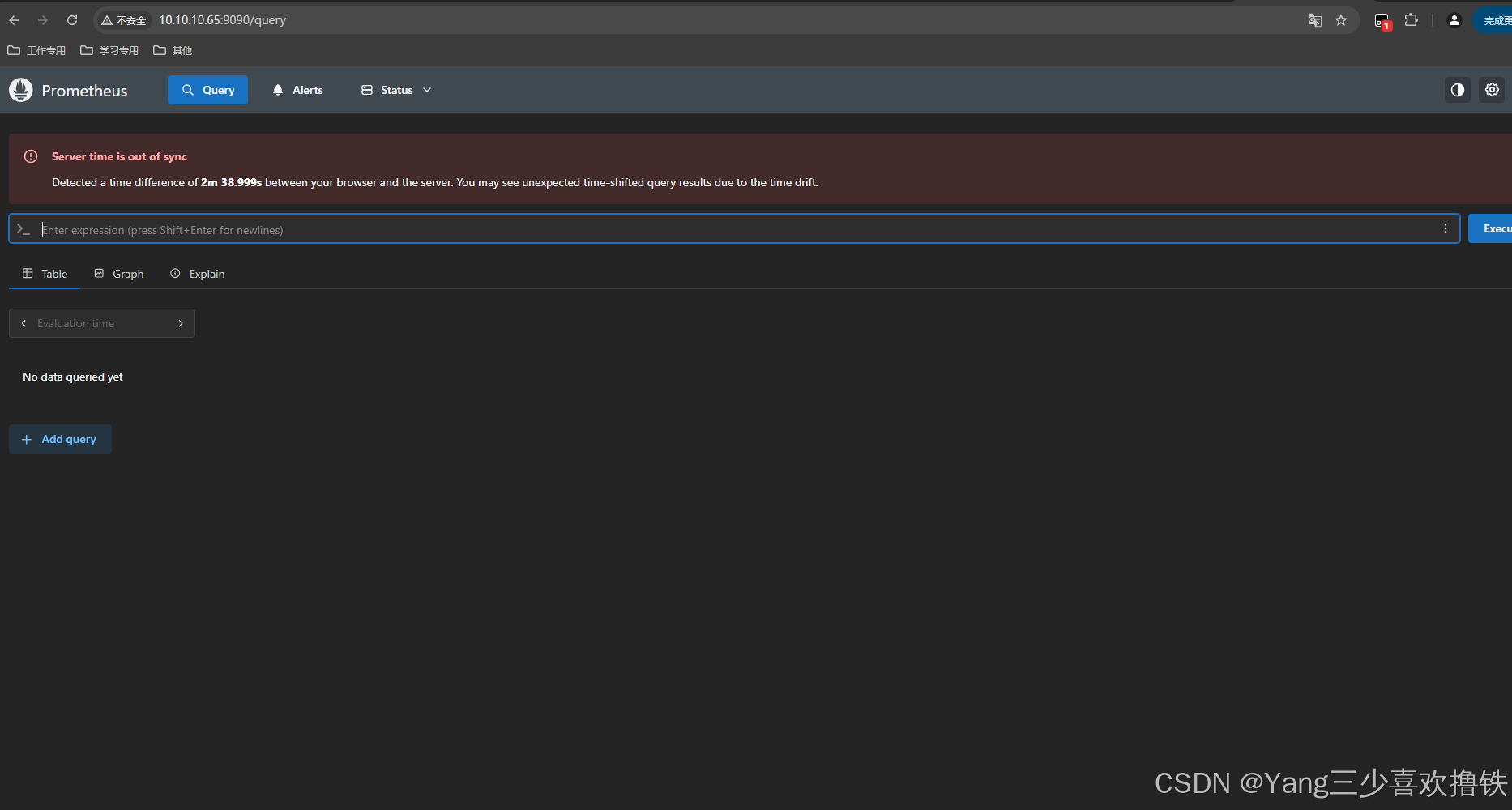

3.3 访问服务

通过浏览器访问http://ip地址:9090

3.4 安装Grafana

#创建存储卷
docker volume create -d local grafana_storage
#查看存储卷
docker volume ls
#拉取镜像
docker pull grafana/grafana
#运行容器
docker run -itd --name=grafana \
--restart=always \
-p 3000:3000 \
-v grafana_storage:/var/lib/grafana \
grafana/grafana

3.5 防火墙开放端口

#开放端口策略
firewall-cmd --zone=public --add-port=3000/tcp --permanent
#刷新防火墙配置
firewall-cmd --reload
#查看已开放端口
firewall-cmd --list-ports

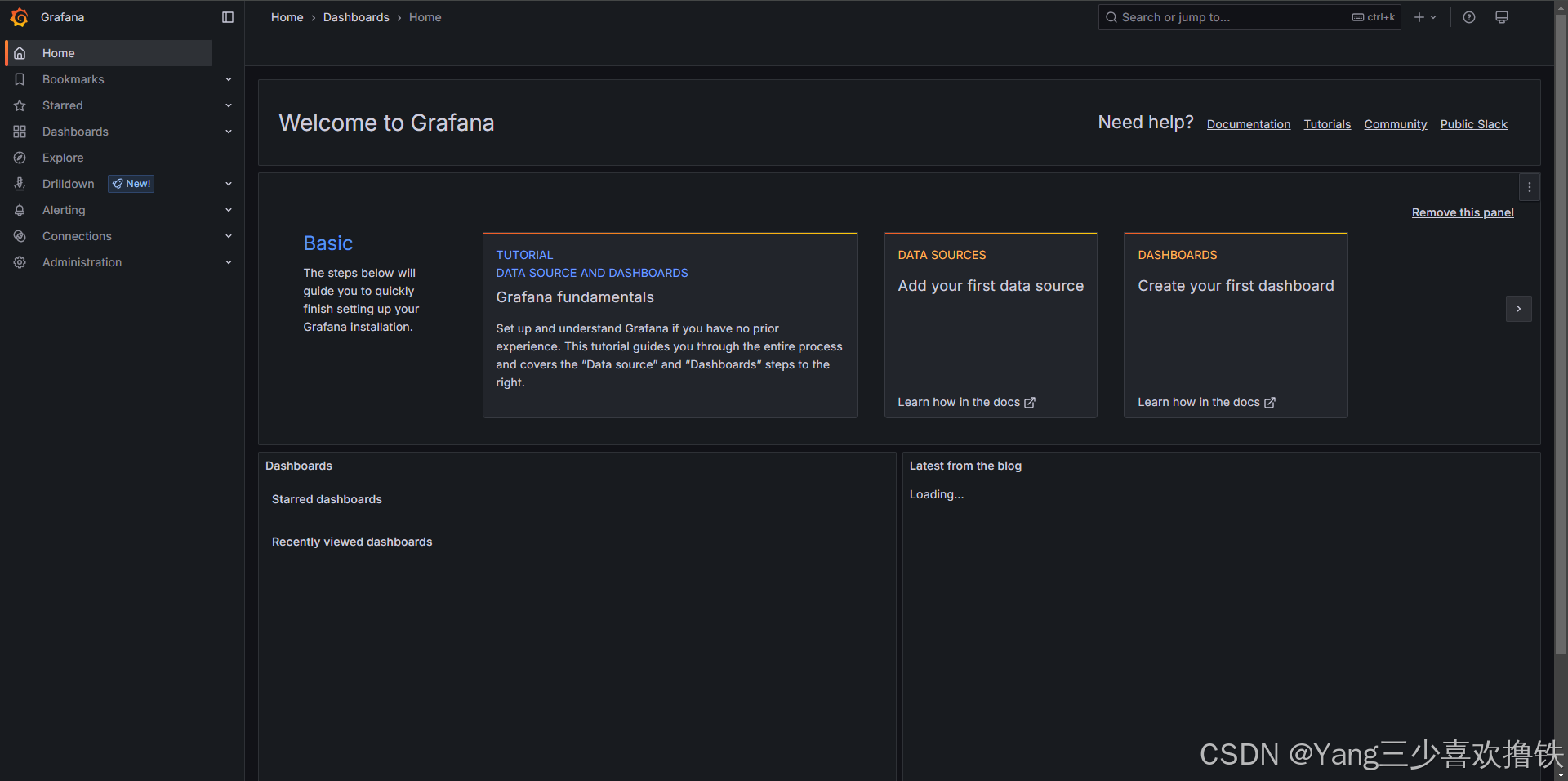

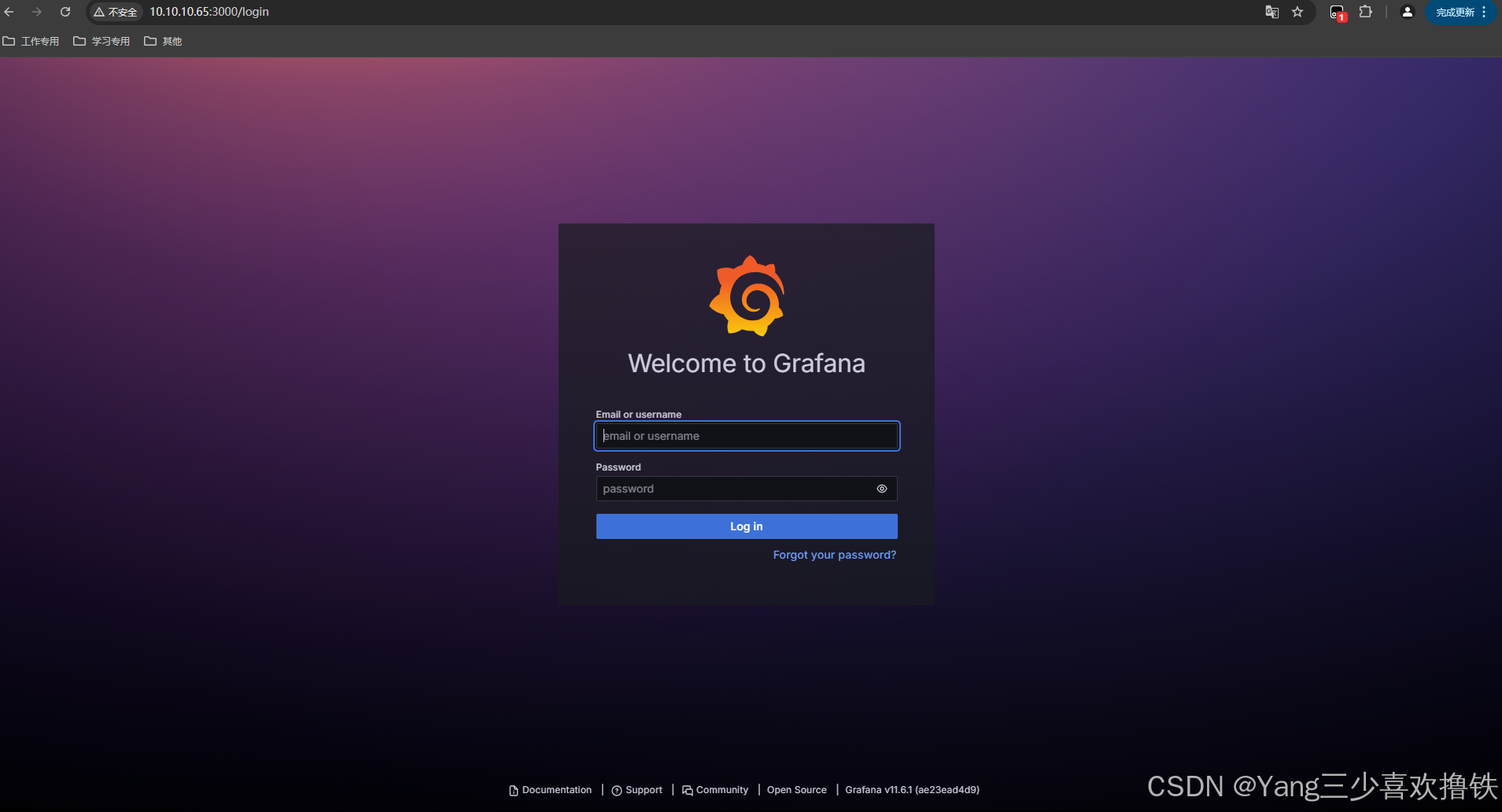

3.6 访问服务

通过浏览器访问http://ip地址:3000

3.7自定义账号/密码：admin/admin

四、从节点部署Node_exporter

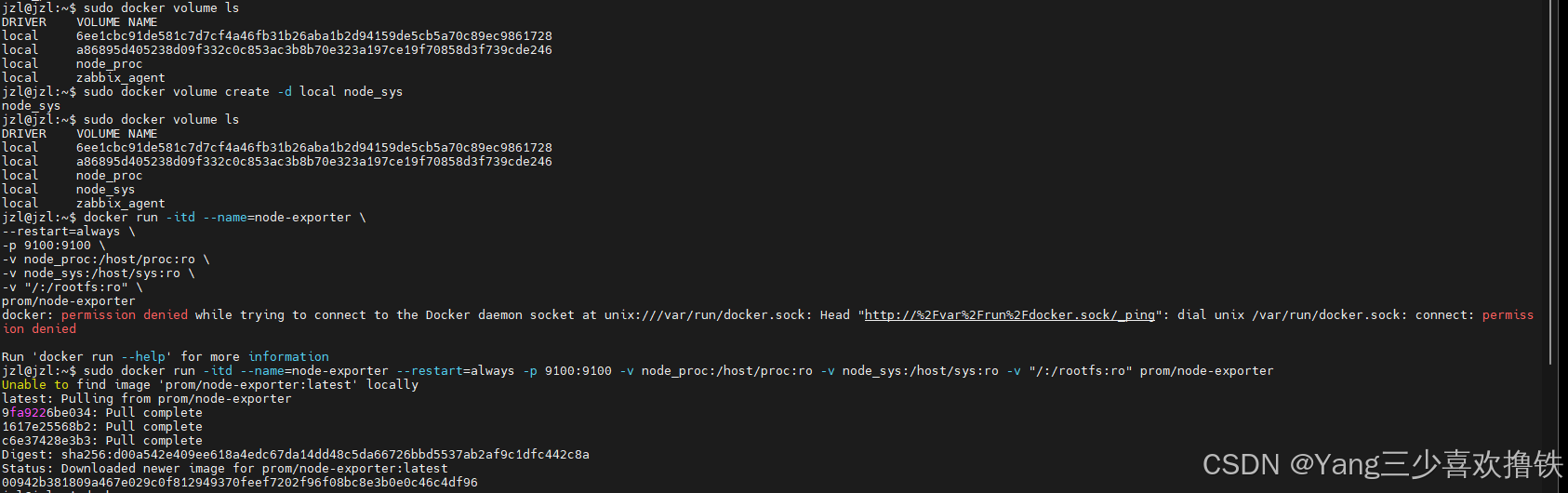

4.1 被采集的主机节点上部署Node_exporter

Node_exporter收集机器的系统数据，这里采用prometheus官方提供的exporter，除node_exporter外，官方还提供consul，memcached，haproxy，mysqld等exporter，具体可查看官网。

#创建存储卷
docker volume create -d local node_proc
docker volume create -d local node_sys
#查看存储卷
docker volume ls
#拉取镜像
docker pull prom/node-exporter
#运行容器
docker run -itd --name=node-exporter \
--restart=always \
-p 9100:9100 \
-v node_proc:/host/proc:ro \
-v node_sys:/host/sys:ro \
-v "/:/rootfs:ro" \
prom/node-exporter

4.2 防火墙开放端口

#开放端口策略
firewall-cmd --zone=public --add-port=9100/tcp --permanent
#刷新防火墙配置
firewall-cmd --reload
#查看已开放端口
firewall-cmd --list-ports

五、主节点配置Prometheus

5.1 在主节点上修改Prometheus主配置文件

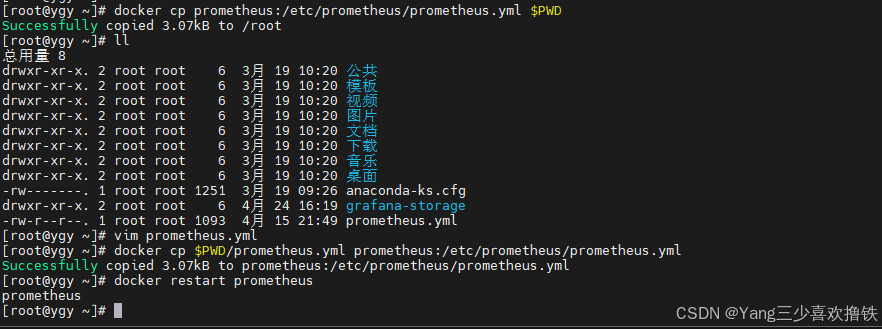

#复制文件
docker cp prometheus:/etc/prometheus/prometheus.yml $PWD

#修改prometheus.yml文件
vim prometheus.yml

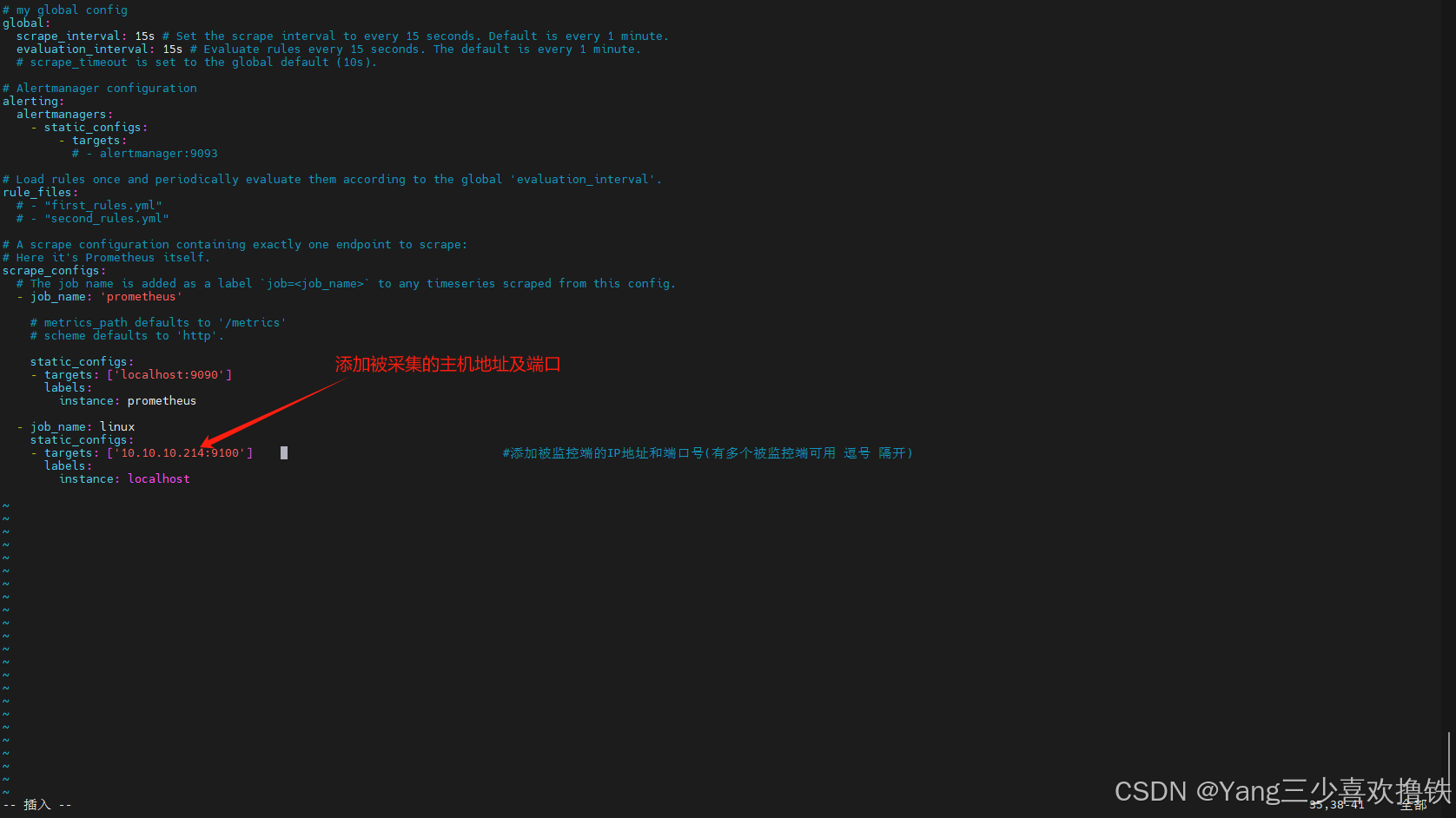

#在Prometheus配置文件按以下内容修改：
scrape_configs:
  # The job name is added as a label `job=<job_name>` to any timeseries scraped from this config.
  - job_name: 'prometheus'

    # metrics_path defaults to '/metrics'
    # scheme defaults to 'http'.

    static_configs:
    - targets: ['localhost:9090']
      labels:
        instance: prometheus

  - job_name: linux
    static_configs:
    - targets: ['ip地址:9100']					#被监控端的IP地址和端口号(有多个被监控端可用 逗号 隔开)
      labels:
        instance: localhost


#复制文件
docker cp $PWD/prometheus.yml prometheus:/etc/prometheus/prometheus.yml
#重启容器服务
docker restart prometheus

六、配置Grafana监控界面

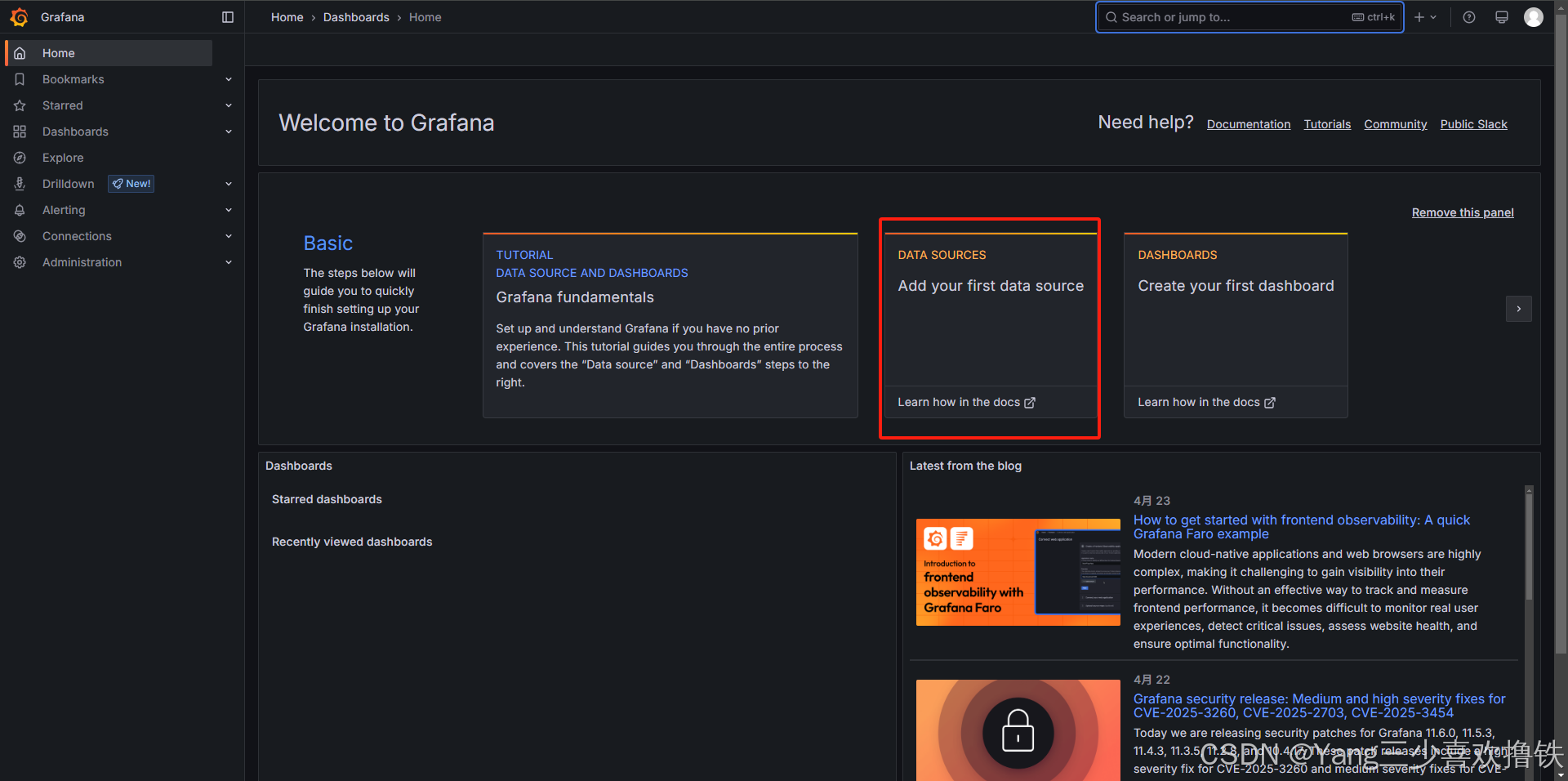

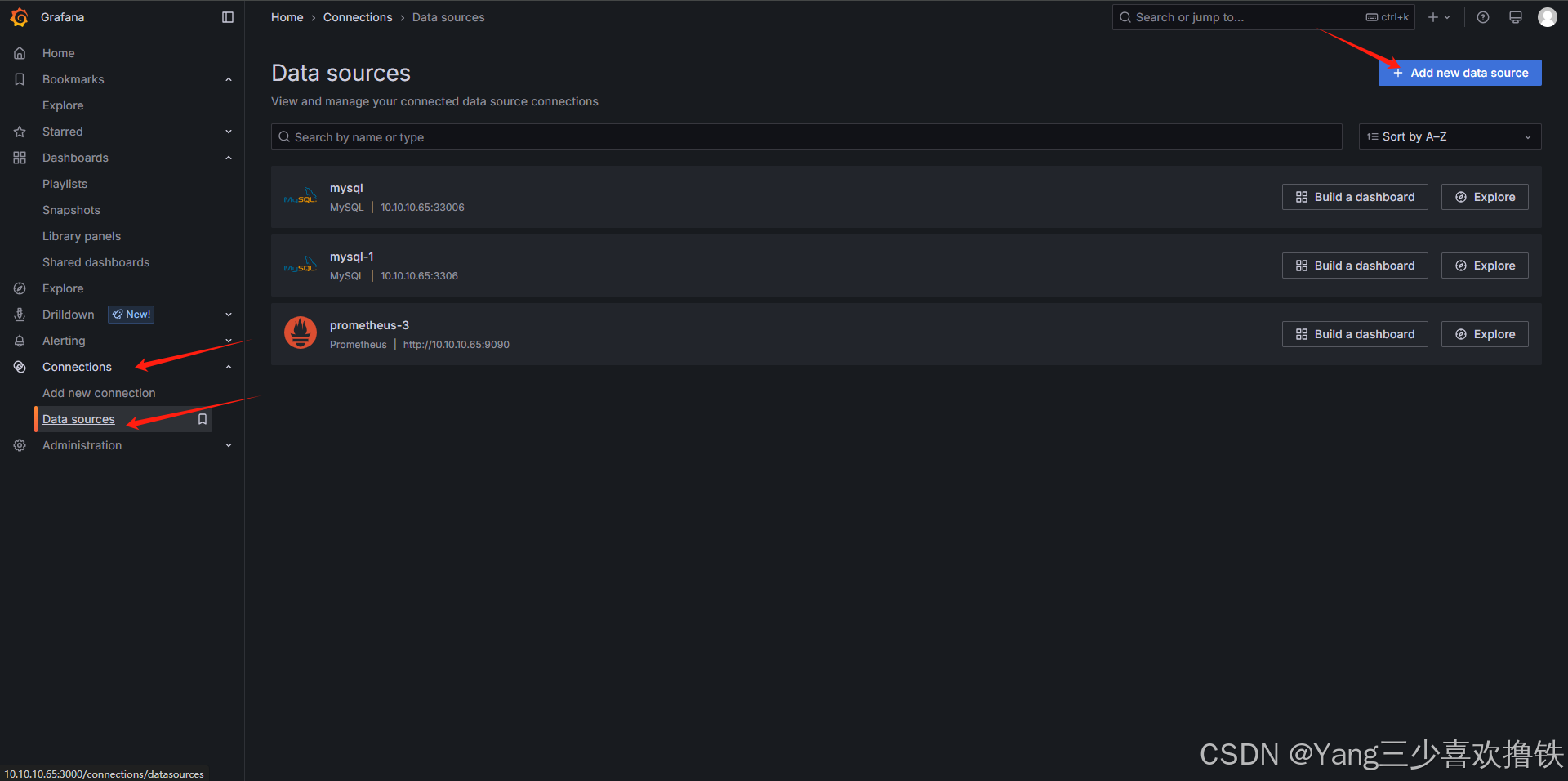

6.1 添加Prometheus数据源

使用浏览器访问http:/ /10.10.10.65:3000监控平台，添加Prometheus数据源

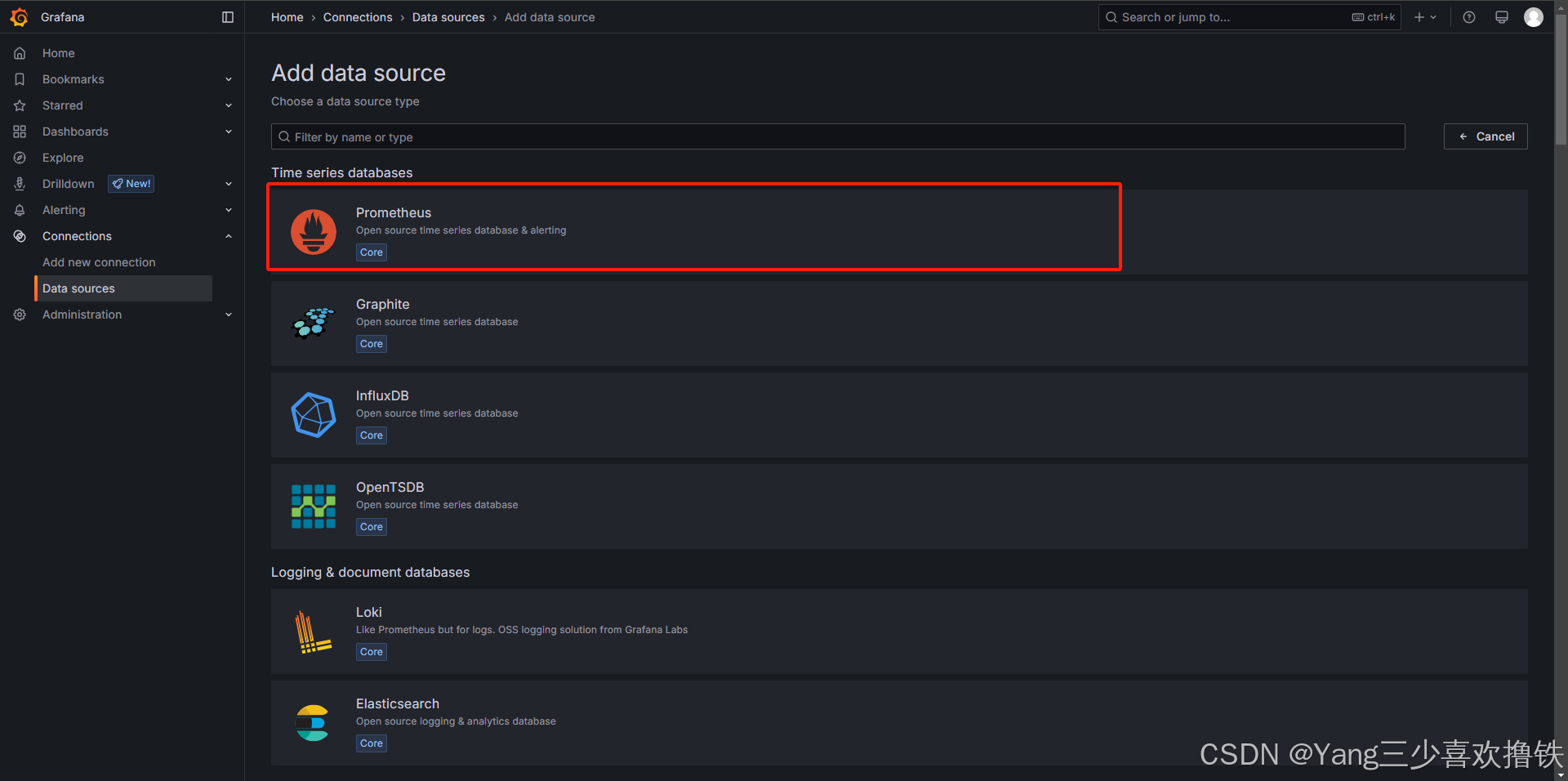

6.2 选择Prometheus类型

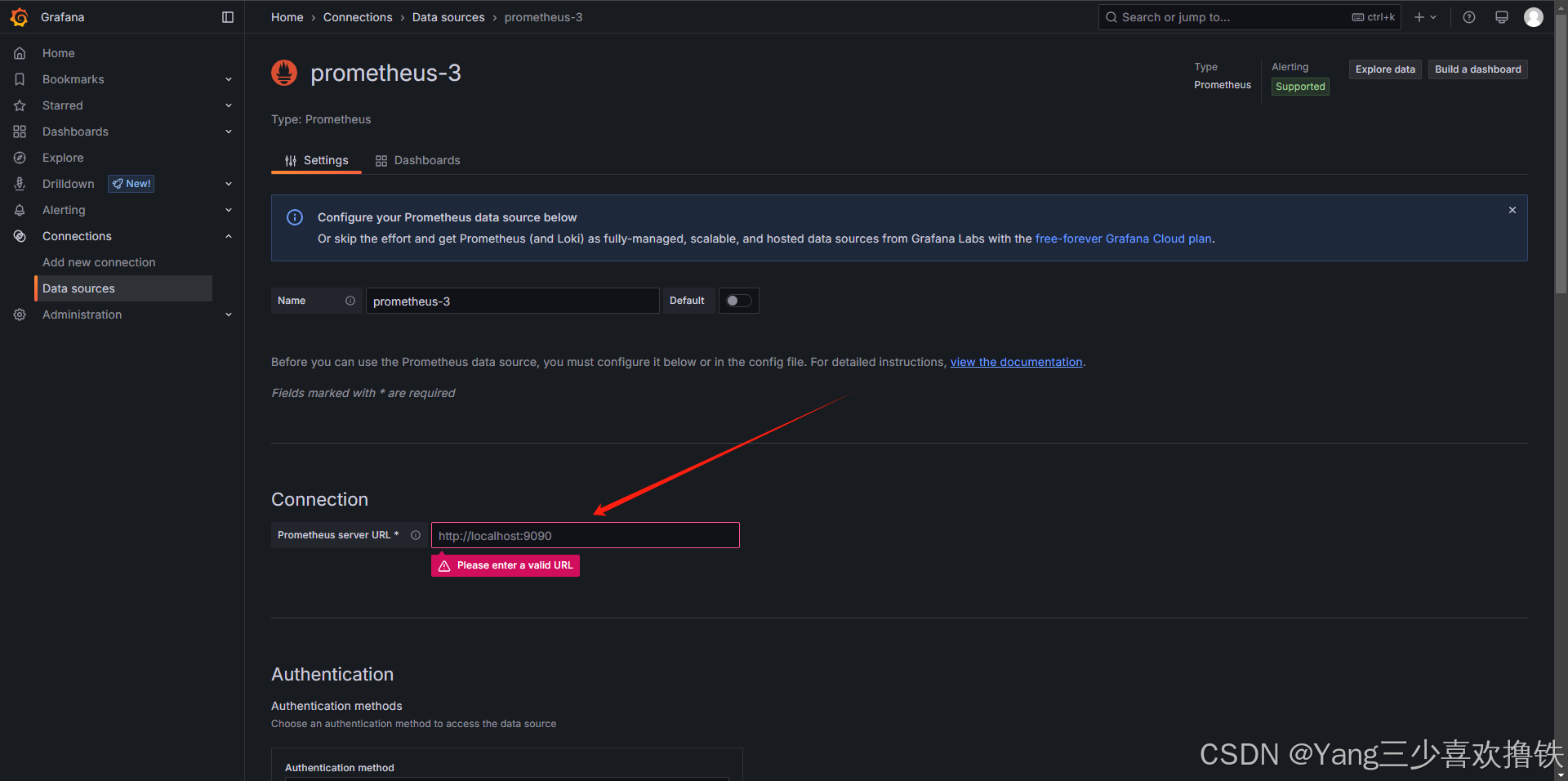

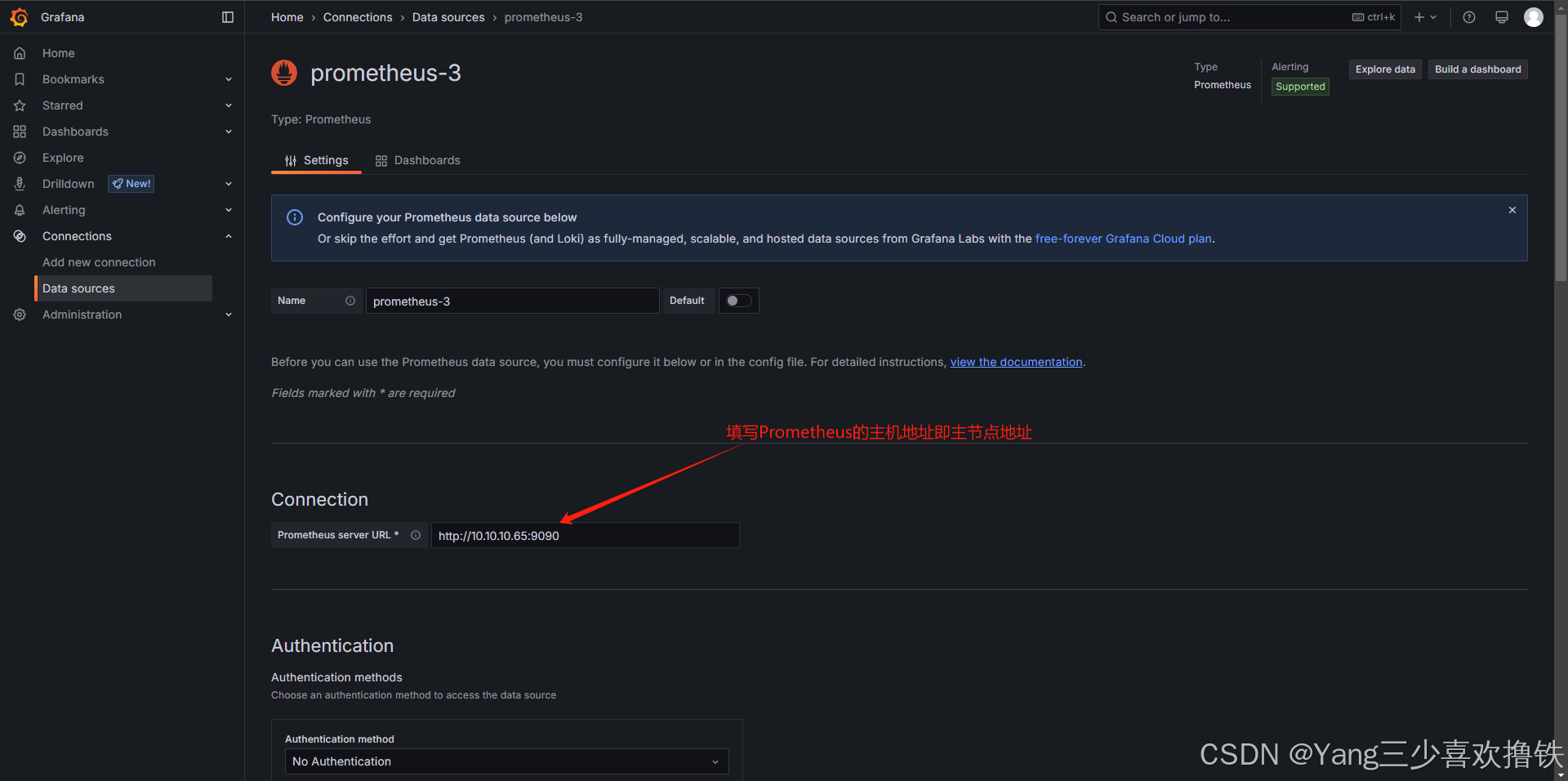

6.3 输入主节点PrometheusIP地址及端口

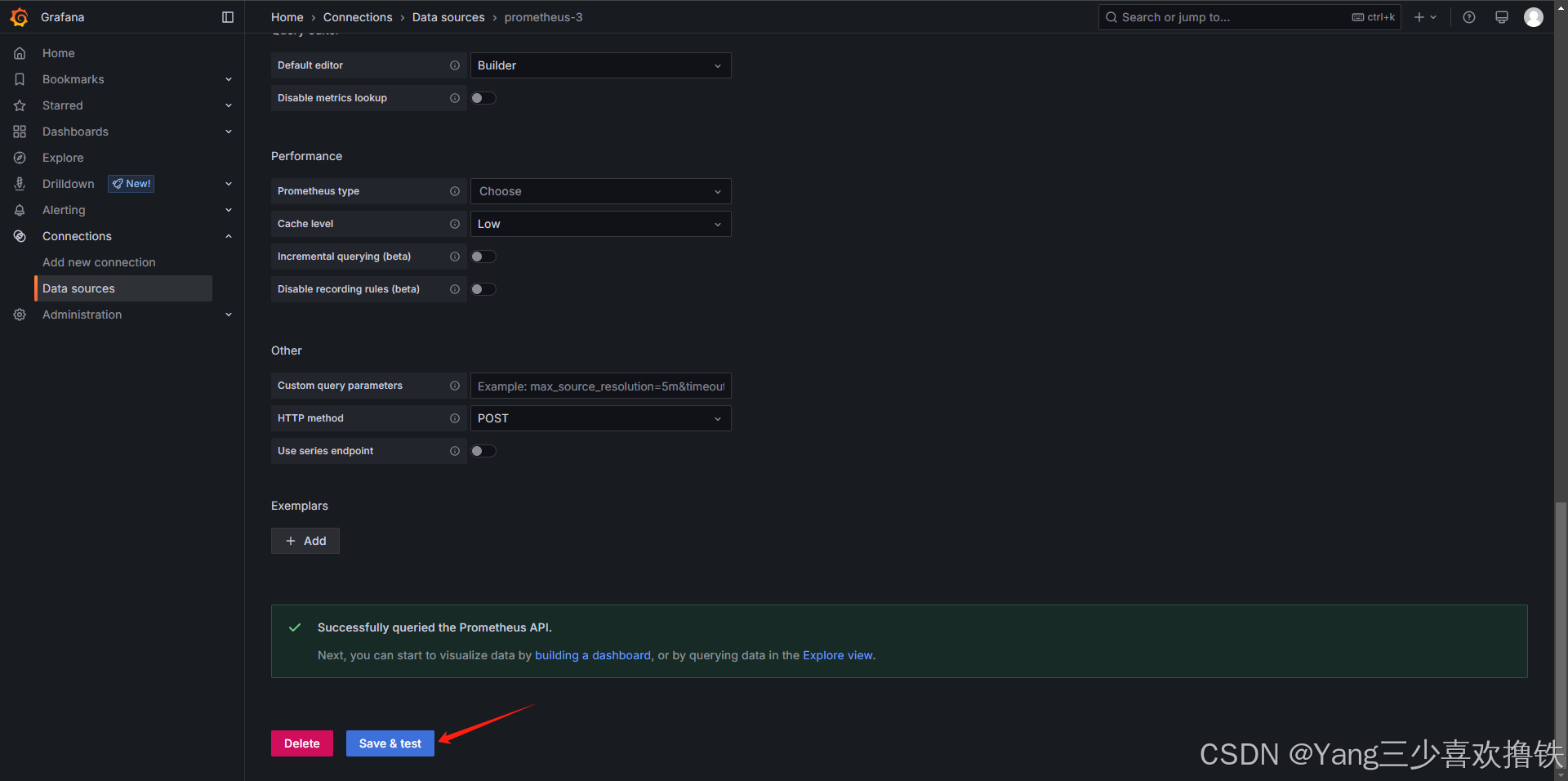

6.4 点击sava保存

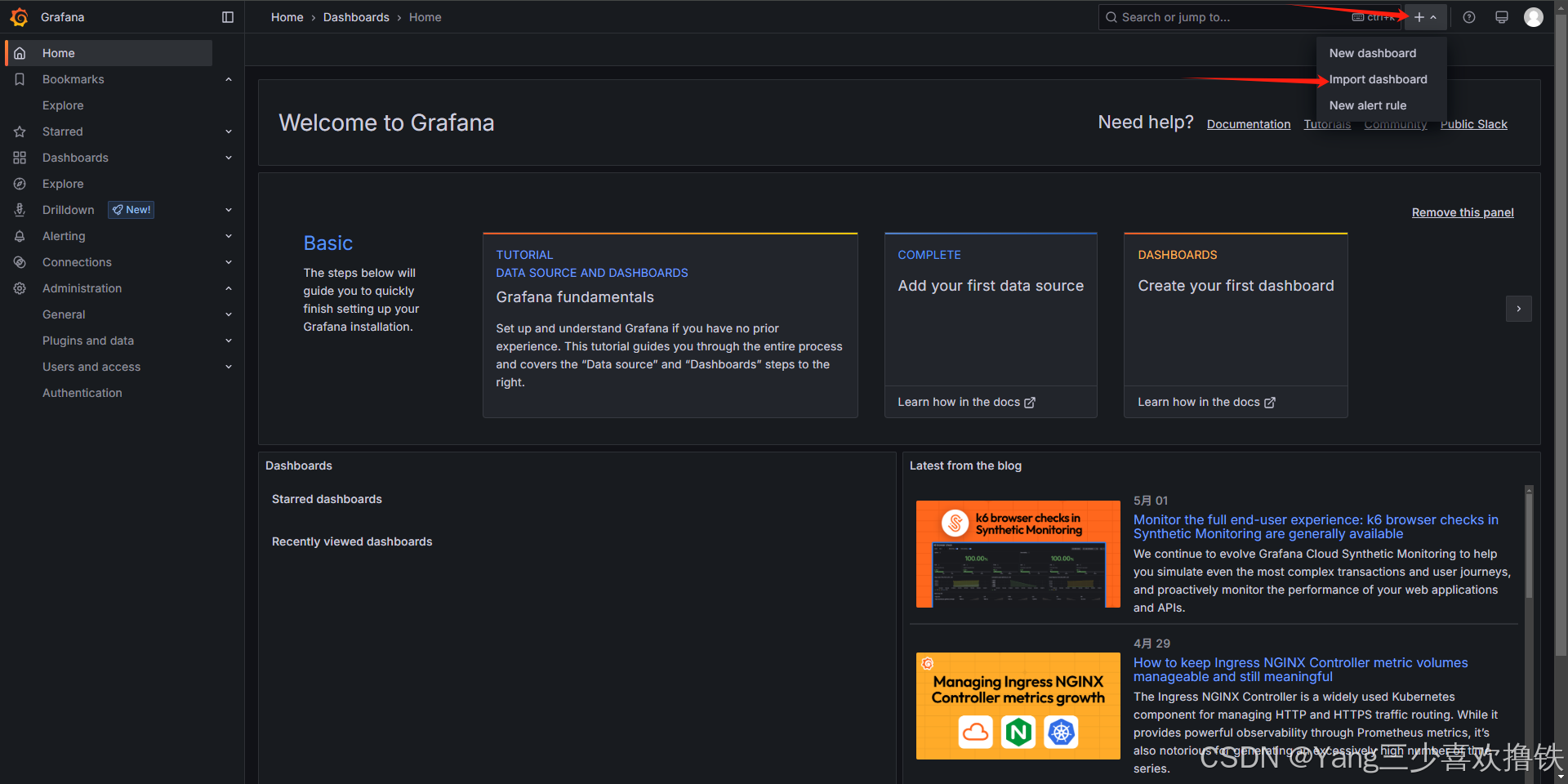

6.5 新增Dashboard Linux基础数据展示

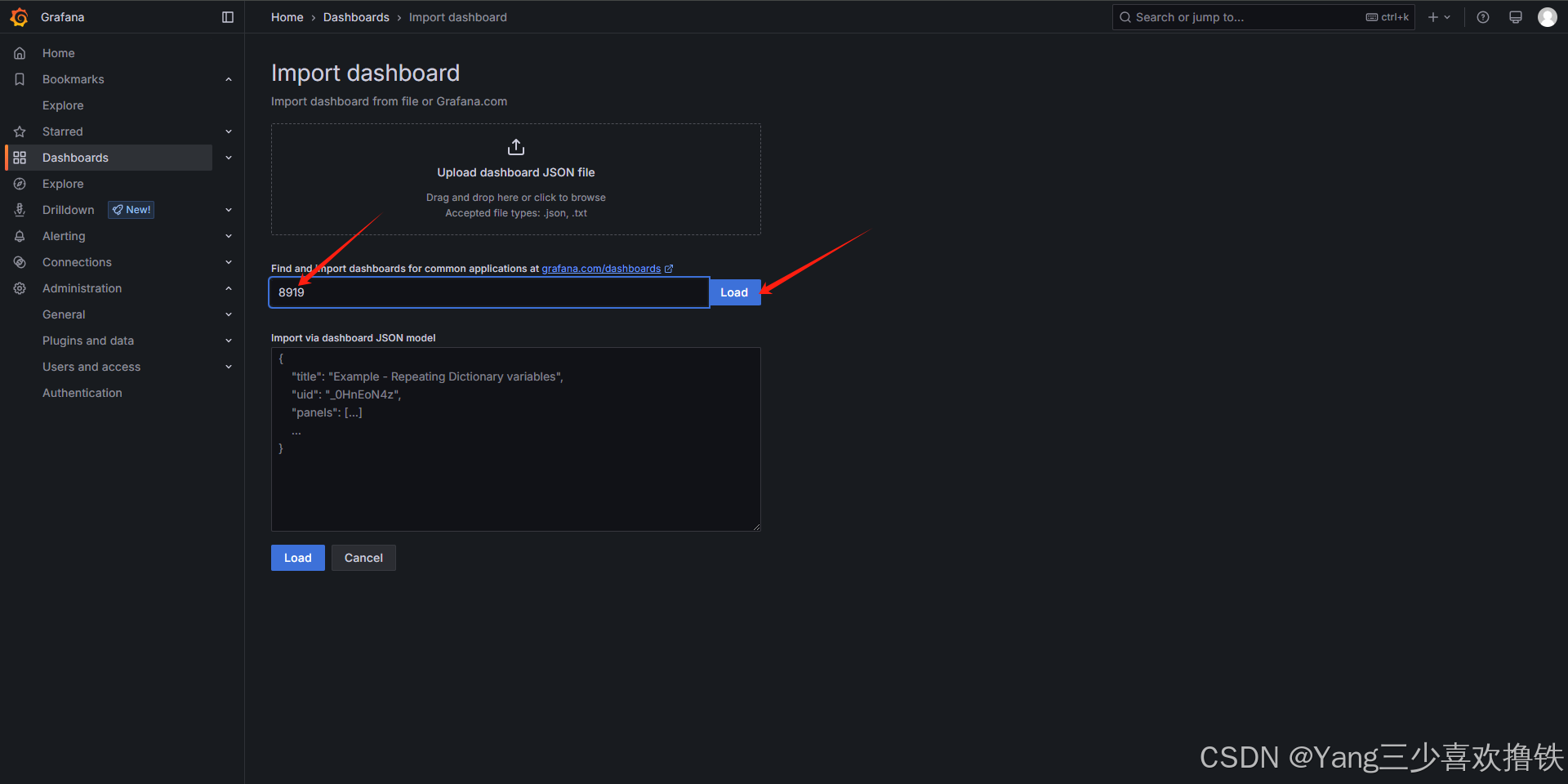

6.6 填写模板id

更多grafana模板: https://grafana.com/grafana/dashboards 搜索 相应 dashboards的id如8919，12227

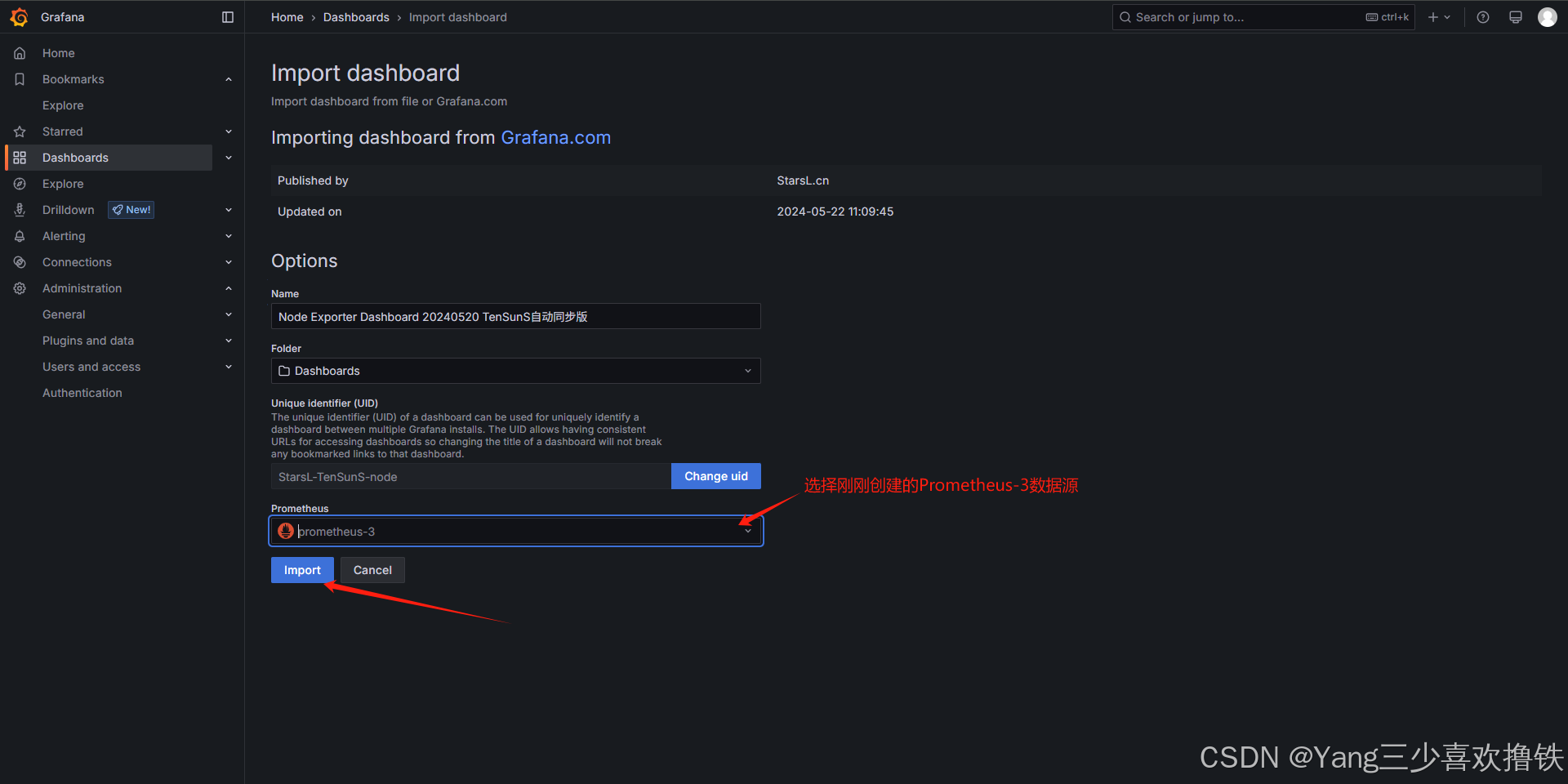

6.7 选择刚刚创建好的数据源

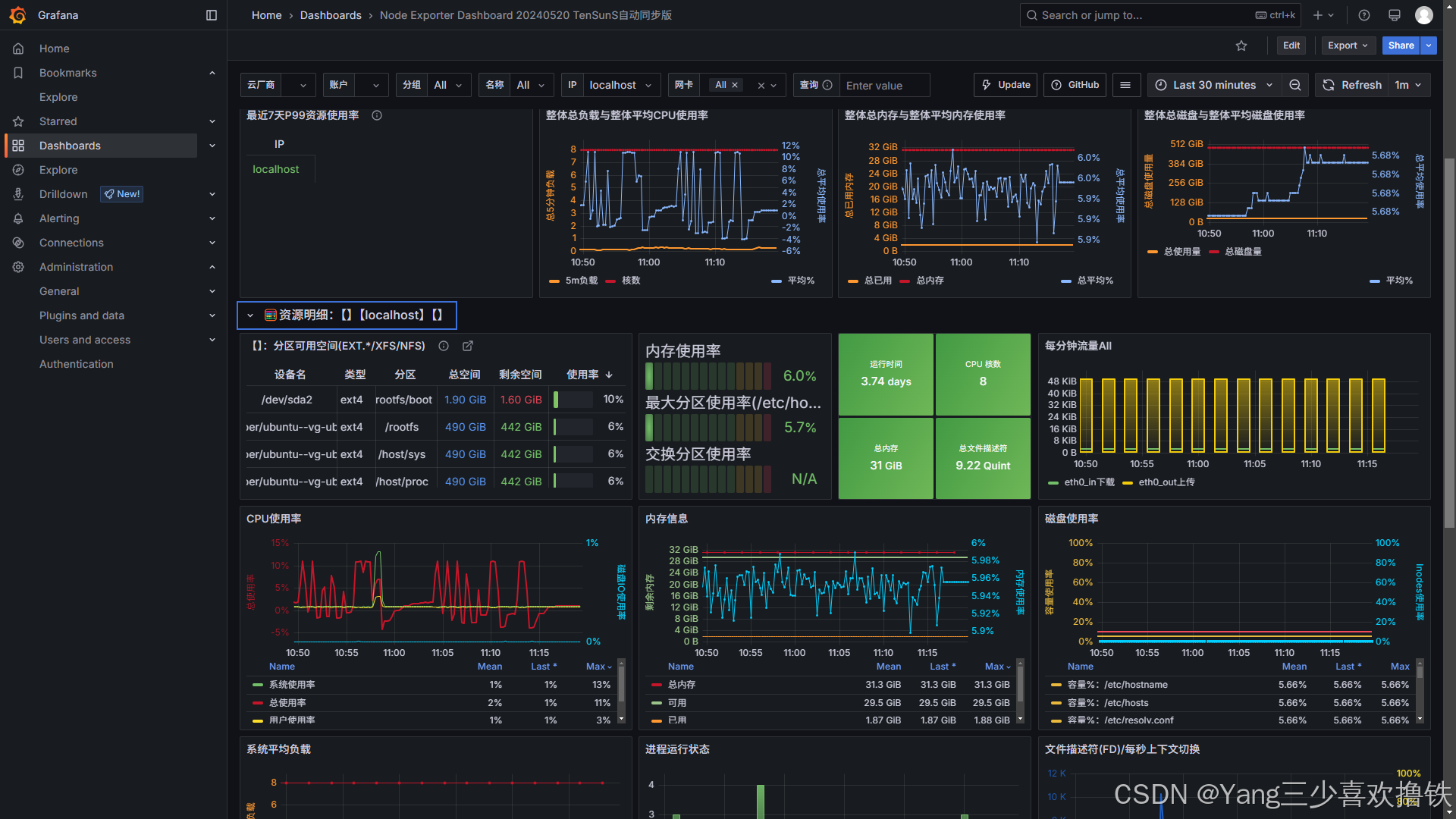

6.8 查看Dashboard

成功显示资源使用率可视化图形界面

总结

可以创建不同类型的数据源，比如MySQL、redis、MongoDB、PostgreSQL等等

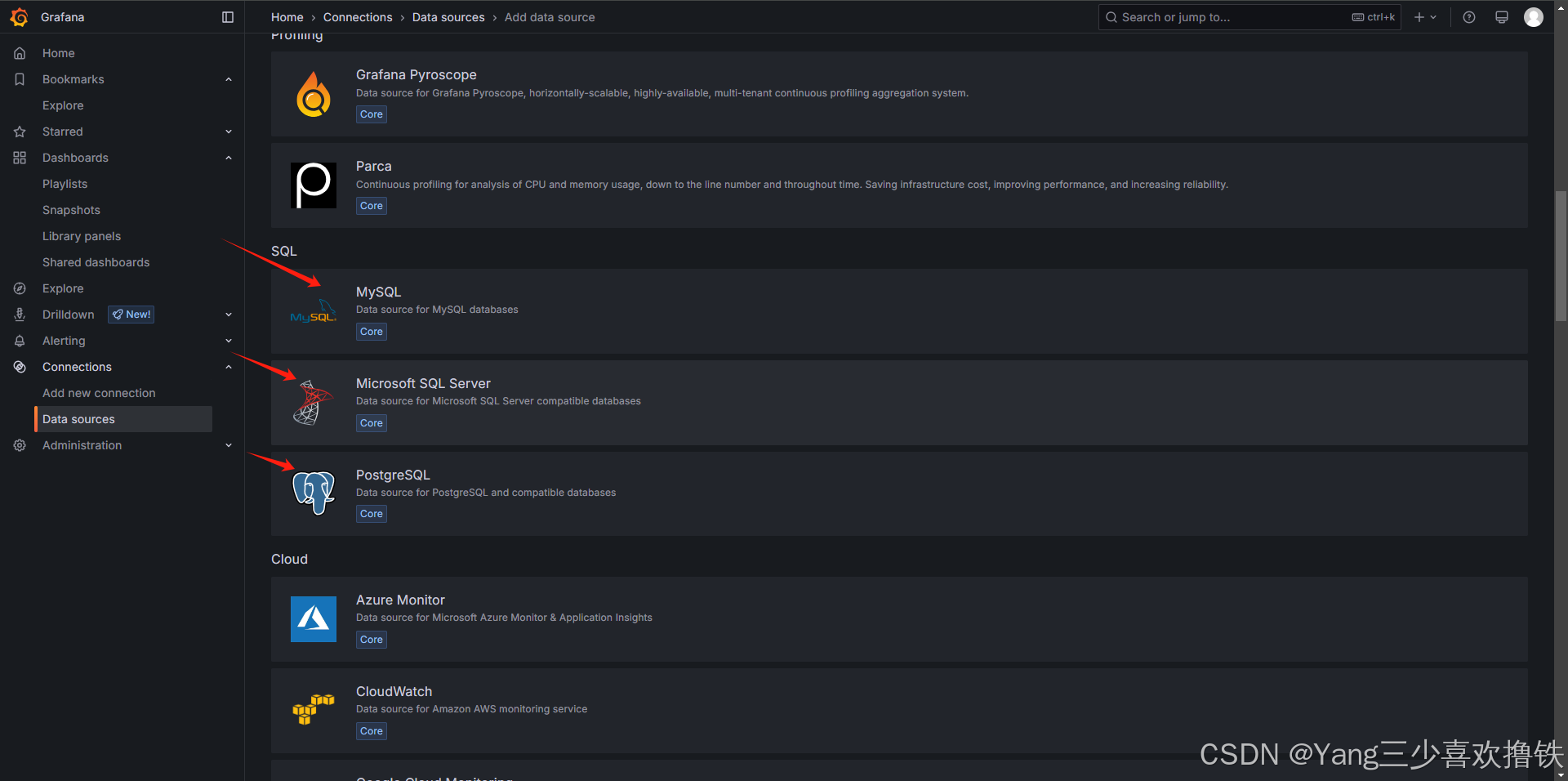

选择不同数据源类型

可以在官网查看更多可视化模板
官网提供很多模板
