嵌入式STM32学习——振动传感器控制继电器开关灯

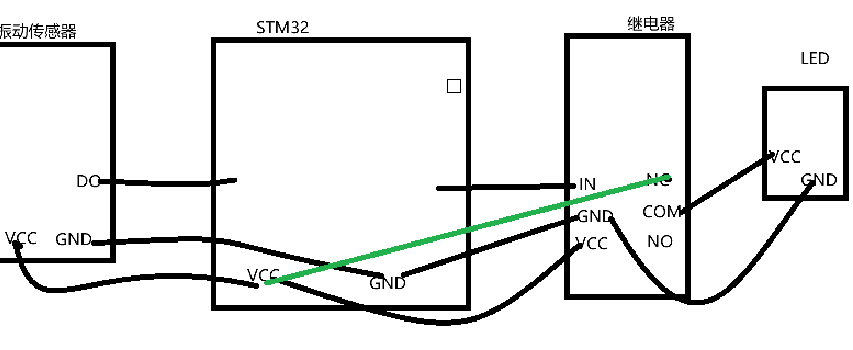

简易接线图:

解决思路:

振动传感器震动被STM32接收到,然后STM32再控制继电器闭合,随后与继电器连接的LED便会打开,反之亦然。

代码实现:

震动传感器:

shake.h

复制代码
#ifndef SHAKE_H_
#define SHAKE_H_



void Shake_Init(void);

#endif

shake.c

复制代码
#include "stm32f10x.h"
#include "shake.h"


void Shake_Init(void)
{
		GPIO_InitTypeDef shake_initstruct;

		RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);//ʱÖӵijõʼ>>¯

		shake_initstruct.GPIO_Mode=GPIO_Mode_IPU;
		shake_initstruct.GPIO_Pin=GPIO_Pin_0;


	GPIO_Init(GPIOA, &shake_initstruct);
}

继电器:

relay.h

复制代码
#ifndef RELAY_H_
#define RELAY_H_



void Relay_Init(void);

#endif

relay.c

复制代码
#include "relay.h"
#include "stm32f10x.h"

void Relay_Init(void)
{
	GPIO_InitTypeDef Relay_initstruct;

	RCC_APB2PeriphClockCmd( RCC_APB2Periph_GPIOA, ENABLE);

	Relay_initstruct.GPIO_Pin = GPIO_Pin_1;
	Relay_initstruct.GPIO_Speed = GPIO_Speed_10MHz;
	Relay_initstruct.GPIO_Mode = GPIO_Mode_Out_PP;

	 GPIO_Init(GPIOA, &Relay_initstruct );


}

main.c

复制代码
#include "stm32f10x.h"
#include "main.h"
#include "led.h"
#include "bear.h"
#include "key.h"
#include "shake.h"
void delay(uint16_t time)
{
	uint16_t i=0;
	while(time--)
	{
		i =12000;
		while(i--);
	}

}

int  main()
{




	LED_Init();
	Shake_Init();

	GPIO_SetBits( GPIOA, GPIO_Pin_1);




	while(1)
	{
		if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0)==0) //检测震动(震动显示低电平)
		{
			GPIO_ResetBits(GPIOA, GPIO_Pin_1);
			delay(1000);
			GPIO_SetBits( GPIOA, GPIO_Pin_1);
			delay(1000);
			GPIO_ResetBits(GPIOA, GPIO_Pin_1);
			delay(1000);
			GPIO_SetBits( GPIOA, GPIO_Pin_1);
			delay(1000);
		}
	 else                                                  //未振动为高电平
	 {
			GPIO_SetBits( GPIOA, GPIO_Pin_1);
	 }


	}
}

实现结果:

若出现震动继电器闭合打开两次,使得灯闪烁两次。

个人积累:

振动传感器震动输出低电平

继电器闭合需要低电平
