MPC控制器从入门到进阶（小车动态避障变道仿真 - Python）

陈苏同学2025-05-14 9:05

目录

  • 第一章：最优化控制和基本概念
    • [1.1 引言：为什么需要MPC？](#1.1 引言：为什么需要MPC？)
    • [1.2 最优化控制：找到"最好"的方案](#1.2 最优化控制：找到"最好"的方案)
    • [1.3 用数学表达驾驶行为](#1.3 用数学表达驾驶行为)
    • [1.4 定义"好的驾驶"](#1.4 定义"好的驾驶")
    • [1.5 模型预测控制：向前看的司机](#1.5 模型预测控制：向前看的司机)
  • 第二章：最优化数学建模推导
    • [2.1 再谈"向前看"的控制策略](#2.1 再谈"向前看"的控制策略)
    • [2.2 为什么传统控制方法不够好？](#2.2 为什么传统控制方法不够好？)
    • [2.3 MPC的"魔法"：预测+优化](#2.3 MPC的"魔法"：预测+优化)
    • [2.4 MPC问题的"食谱"](#2.4 MPC问题的"食谱")
    • [2.5 解决非线性问题：计算机如何"思考"最佳驾驶策略](#2.5 解决非线性问题：计算机如何"思考"最佳驾驶策略)
    • [2.6 实际问题：计算量和实时性](#2.6 实际问题：计算量和实时性)
    • [2.7 总结：MPC的魅力](#2.7 总结：MPC的魅力)
  • 第三章：一个详细的建模例子
    • [3.1 从零开始：构建我们的"虚拟赛车手"](#3.1 从零开始：构建我们的"虚拟赛车手")
    • [3.2 构建"思考模型"：车辆是如何运动的？](#3.2 构建"思考模型"：车辆是如何运动的？)
    • [3.3 定义"好司机"的标准：目标函数](#3.3 定义"好司机"的标准：目标函数)
    • [3.4 设定"游戏规则"：约束条件](#3.4 设定"游戏规则"：约束条件)
    • [3.5 "一步一步来"：完整的MPC建模过程](#3.5 “一步一步来”：完整的MPC建模过程)
    • [3.6 将模型转化为实际代码：以Python为例](#3.6 将模型转化为实际代码：以Python为例)
    • [3.7 小结：从概念到代码](#3.7 小结：从概念到代码)
  • 第四章：基于Python的MPC避障变道控制系统实现
    • [4.1 引言：从概念到实践](#4.1 引言：从概念到实践)
    • [4.2 开发环境准备](#4.2 开发环境准备)
    • [4.3 基础系统架构设计](#4.3 基础系统架构设计)
      • [4.3.1 系统参数定义](#4.3.1 系统参数定义)
      • [4.3.2 定义系统模型](#4.3.2 定义系统模型)
      • [4.3.3 障碍物模型与碰撞约束](#4.3.3 障碍物模型与碰撞约束)
    • [4.4 构建MPC优化问题](#4.4 构建MPC优化问题)
      • [4.4.1 目标函数设计](#4.4.1 目标函数设计)
      • [4.4.2 约束条件设计](#4.4.2 约束条件设计)
      • [4.4.3 配置求解器](#4.4.3 配置求解器)
    • [4.5 决策状态机设计](#4.5 决策状态机设计)
    • [4.6 仿真实现](#4.6 仿真实现)
      • [4.6.1 仿真循环设计](#4.6.1 仿真循环设计)
      • [4.6.2 结果可视化](#4.6.2 结果可视化)
    • [4.7 参数调优与性能分析](#4.7 参数调优与性能分析)
    • [4.8 小结与展望](#4.8 小结与展望)

第一章：最优化控制和基本概念

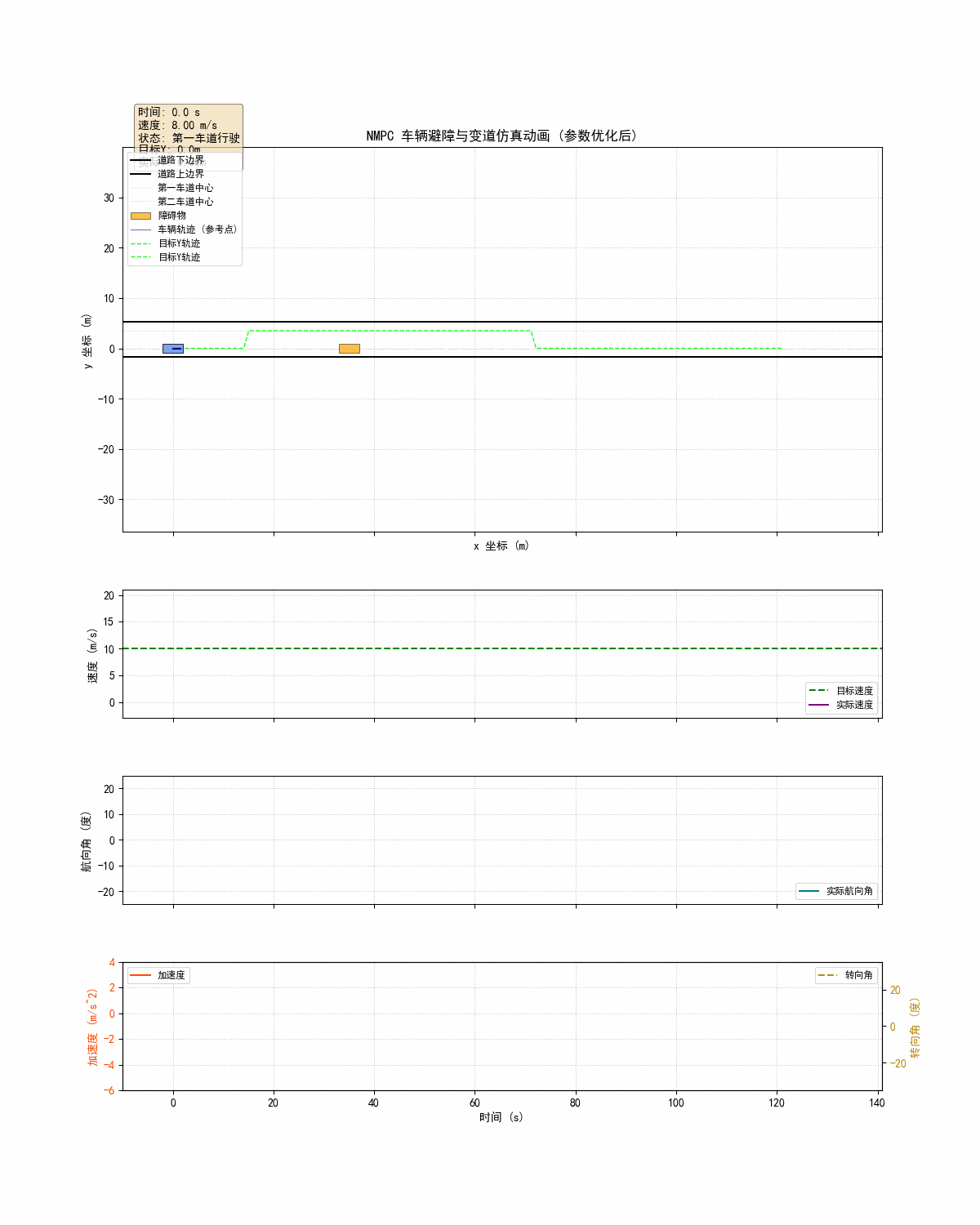

学习完本文，你将能够实现以下仿真效果：

1.1 引言：为什么需要MPC？

想象你正在开车。作为一个老司机，你会怎么做？你会不断观察前方路况，预判接下来几秒钟的情况，并做出相应的控制决策------踩油门、刹车或转向。这实际上就是"预测控制"的基本思想。

模型预测控制（MPC）就像是一个"会思考的司机"，它不只看当前，还会"向前看"一段时间，规划出最佳的控制策略。与传统控制方法相比，MPC最大的特点就是"有预见性"，这使它特别适合处理复杂的控制问题，比如自动驾驶中的避障变道。

别担心如果你对控制理论不太熟悉！我们会用简单直观的方式来解释这些概念，循序渐进。

1.2 最优化控制：找到"最好"的方案

"最优化控制"听起来很高大上，但其实它就是在一堆可能的方案中，找到最符合我们期望的那个。就像是你在导航软件中，可能会有多条路线可选，但你会根据自己的需求（最快到达、最省油或最少收费）来选择最佳路线。

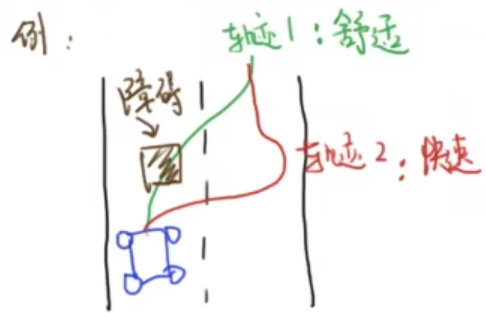

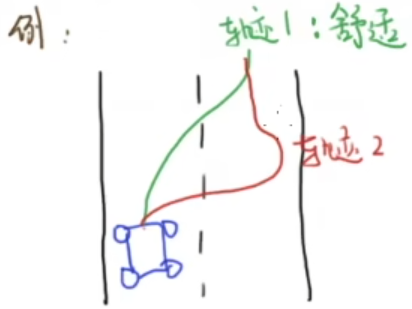

以自动驾驶汽车变道为例。我们有两种变道方案：

  • 方案A：缓慢平滑地变道，像优雅的绅士一样
  • 方案B：快速切到旁边车道，像赛车手一样激进

    哪个方案"更好"呢？这取决于情境：
  • 如果你是正常驾驶，没有障碍物，可能更喜欢平滑舒适的方案A
  • 如果你是在紧急避险，可能需要快速反应的方案B

    这就是"最优"的相对性------没有绝对的最好，只有最适合当前需求的方案。最优化控制就是让计算机根据我们的需求自动找到这个"最适合"的方案。

1.3 用数学表达驾驶行为

虽然数学看起来有些枯燥，但它能精确描述我们的控制问题。别担心，我们会用开车的例子来解释这些公式。

想象你开车时的情况。车辆的状态可以用几个关键变量描述：

  • 横向位置（车道上的左右位置）
  • 纵向位置（车辆前进的距离）
  • 方向角（车头朝向）
  • 车速

作为驾驶员，你的控制动作包括：

  • 踩油门或刹车（控制加速度）
  • 转动方向盘（控制转向角）

这些变量之间的关系可以用数学模型来描述：

复制代码
横向位置变化 = 车速 × sin(方向角) × 时间间隔
纵向位置变化 = 车速 × cos(方向角) × 时间间隔
方向角变化 = (车速/轴距) × tan(转向角) × 时间间隔
车速变化 = 加速度 × 时间间隔

这个模型描述了"如果我这样踩油门和打方向盘，车会怎么走"。虽然看起来有点复杂，但实际上就是把我们开车的经验用数学语言表达出来了。

1.4 定义"好的驾驶"

什么是好的驾驶呢？通常我们关心几个方面：

  1. 准确性：能否精确地跟随预定路线
  2. 舒适性：避免急加速、急刹车或急转弯
  3. 安全性：与其他车辆和障碍物保持安全距离

用数学语言，我们可以把这些期望总结为一个"得分函数"（也叫目标函数）：

复制代码
总得分 = 路线偏离的惩罚 + 操作不平稳的惩罚 + 安全风险的惩罚

具体来说，对于路线跟踪问题：

复制代码
路线偏离的惩罚 = Q1×(横向位置偏差)² + Q2×(纵向位置偏差)² + Q3×(方向角偏差)² + Q4×(速度偏差)²
操作不平稳的惩罚 = R1×(加速度)² + R2×(转向角)²

其中Q和R是权重系数，用来调整各项的重要性：

  • Q1, Q2大：更注重精确跟随预定路线
  • Q4大：更注重保持目标速度
  • R1, R2大：更注重操作平稳，避免急加速和急转弯

自动驾驶的目标就是找到一系列控制动作（踩油门/刹车和转向），使这个总得分尽可能低。

1.5 模型预测控制：向前看的司机

现在，让我们把上面的理念组合起来，理解什么是模型预测控制（MPC）。

想象一下，你是一个正在高速公路上行驶的司机。你会怎么做？

  1. 观察当前状态：我在哪个车道？当前速度是多少？
  2. 预测前方情况：如果我保持当前速度和方向，未来几秒内会发生什么？
  3. 评估多种方案：如果我变道呢？如果我减速呢？
  4. 选择最优方案：哪个方案能最安全、最舒适地到达目的地？
  5. 执行并重复：采取行动，然后在下一刻重新评估

MPC正是按照这个思路工作的智能控制算法：

  1. 获取当前状态 ：

    通过传感器测量车辆当前的位置、速度、方向等信息。

  2. 预测未来可能的状态 ：

    使用车辆运动模型，预测在不同控制动作下（不同的加速度和转向角），未来几秒内车辆可能的运动轨迹。

    例如：如果未来5秒内，我们打算这样踩油门和转向，车辆会沿着这条轨迹运动。

  3. 优化控制方案 ：

    计算哪种控制方案能使总体目标函数（前面提到的"得分"）最小。

    MPC会同时考虑：

    • 轨迹跟踪的准确性
    • 控制动作的平稳性
    • 各种安全约束（例如不超速、不偏离车道）

  4. 滚动执行 ：

    只执行优化方案的第一步，然后在下一个控制周期重新开始整个过程。

    这就像是司机不断调整方向盘和油门，而不是一次性决定整个行程的控制。

MPC的独特之处在于它能够：

  • 看得远：考虑未来一段时间内的行为
  • 考虑全面：同时兼顾多个目标
  • 适应变化：随时调整控制策略
  • 处理约束：明确考虑车辆和环境的物理限制

这种"向前看"的控制策略，使MPC特别适合处理自动驾驶这类复杂问题，尤其是需要规划轨迹并避开障碍物的场景。

接下来，我们将深入了解如何构建MPC控制器的数学模型，别担心，我们会继续用直观的例子来解释这些概念！

第二章：最优化数学建模推导

2.1 再谈"向前看"的控制策略

在第一章中，我们把MPC比喻成一个"向前看"的司机。现在，让我们更深入地了解这个司机是如何"思考"的。

假设你正在驾车，前方有一个障碍物。你的大脑会自动进行一系列计算：

  1. 我现在在哪里？速度多快？
  2. 如果我这样操作方向盘和油门，几秒后会到哪里？
  3. 哪种操作方式最安全舒适？

MPC控制器的工作方式与此类似，但更加系统化和精确。接下来，我们将用更通俗的语言解释这个过程。

2.2 为什么传统控制方法不够好？

在了解MPC的细节之前，我们先思考为什么需要这么复杂的控制方法？传统的控制方法（如PID控制）有什么不足？

想象你开车跟随前车。传统的"跟车控制"大致是这样工作的：

  • 如果与前车距离太近，就踩刹车
  • 如果与前车距离太远，就踩油门
  • 控制力度与距离误差成正比

这种方法简单直接，但有几个明显缺点：

  1. 没有预见性：只看当前状态，不考虑未来
  2. 难以处理约束：比如最大速度、加速度限制
  3. 不易优化多目标：难以同时兼顾安全、舒适和效率

这就像是一个只盯着前车尾灯的新手司机，而MPC则像是能够看到远处路况的老司机，可以提前规划和调整。

2.3 MPC的"魔法"：预测+优化

MPC的核心思想可以概括为两个关键词：预测 和优化。

预测：使用车辆模型，根据当前状态和控制动作，预测未来几秒内车辆可能的行驶轨迹。

想象你手里有一个汽车模拟器，可以快速模拟"如果我这样踩油门和打方向盘，车会怎么走"。MPC就内置了这样一个模拟器，不过是用数学方程而不是3D图形。

这个"模拟器"基于车辆的物理模型：

复制代码
下一时刻的前进距离 = 当前位置 + 当前速度×时间间隔×方向角的余弦值
下一时刻的横向位置 = 当前横向位置 + 当前速度×时间间隔×方向角的正弦值
下一时刻的方向角 = 当前方向角 + (当前速度/轴距)×时间间隔×转向角的正切值
下一时刻的速度 = 当前速度 + 加速度×时间间隔

注意这个模型是非线性的------转向角对车辆运动的影响不是简单的加减乘除关系。这就是为什么我们需要特殊的非线性优化方法。

优化：在众多可能的控制方案中，找到能使目标函数（舒适性、安全性、效率的综合评分）最优的那一个。

这就像是在众多可能的驾驶操作中，找到最"完美"的那个操作序列。

2.4 MPC问题的"食谱"

如果把MPC问题比喻成一道菜，那么其"食谱"包含以下核心元素：

  1. 状态和控制变量：

    • 状态变量：描述车辆情况（位置、速度、方向等）
    • 控制变量：驾驶员的操作（加速度、转向角）

  2. 预测模型 ：

    告诉我们"如果执行这些控制操作，车辆将如何运动"。就像是一个简化的物理引擎。

  3. 目标函数 ：

    评价"驾驶质量"的打分标准，通常包括：

    • 路径跟踪精度（车辆是否按预定路线行驶）
    • 控制平滑度（操作是否平稳舒适）
    • 终点状态（最终是否到达目标位置和速度）

  4. 约束条件：

    • 车辆物理约束：速度不能超过限制，转向角不能过大
    • 道路边界约束：车辆必须在道路范围内
    • 安全约束：与障碍物保持安全距离

2.5 解决非线性问题：计算机如何"思考"最佳驾驶策略

现在到了关键问题：计算机如何找到最佳的控制序列？

传统的优化问题往往是线性的或二次型的，可以用标准方法高效求解。但车辆控制是非线性问题------转向角对位置的影响不是简单的线性关系。这就像是一个复杂的导航问题，不能用简单的直线距离来计算。

有两种主要方法来处理这种非线性问题：

  1. 线性化方法 ：

    我们可以在当前工作点附近，将非线性模型近似为线性模型。这就像是用很多小的直线段来近似一条曲线。

    例如，我们可以将模型简化为：

    复制代码
    下一状态 ≈ 当前状态 + 状态变化率×控制输入

    这种方法计算快速，但在大幅度转向等情况下可能不够准确。

  2. 直接非线性优化 ：

    现代计算机已经强大到可以直接处理非线性优化问题。使用专业的优化工具（如IPOPT）和自动微分技术，可以高效地求解这类问题。

    这就像是用一个强大的导航系统，可以考虑道路的弯曲、坡度等复杂因素，而不仅仅是直线距离。

实际应用中，MPC控制器会在几十毫秒内完成一次优化计算，找到从当前状态到目标状态的最佳控制序列。

2.6 实际问题：计算量和实时性

在理想世界中，我们可以考虑无限远的未来，评估无数种可能的控制策略。但在现实中，计算资源是有限的，特别是在需要实时响应的自动驾驶场景。

为了保证MPC的实时性，工程师们采用了一系列"聪明的偷懒"方法：

  1. 有限预测时域 ：

    只看未来几秒（而不是整个旅程），这就像是开车时只关注前方100米的路况，而非整条路线。

  2. 控制序列简化 ：

    可以假设后半段控制是恒定的，减少优化变量。

  3. 热启动 ：

    使用上一步的优化结果作为当前步骤的初始猜测，加速收敛。这就像是基于之前的驾驶经验来调整当前的驾驶策略。

  4. 并行计算 ：

    利用现代计算机的多核特性，并行处理不同方面的计算任务。

2.7 总结：MPC的魅力

MPC控制器的魅力在于它能够像一个富有经验的司机一样"思考"和"规划"：

  1. 预见性：通过模型预测未来可能的状态
  2. 全局优化：综合考虑多种因素，找到整体最优方案
  3. 约束处理：能够明确处理速度限制、道路边界等约束
  4. 适应性：不断重新规划，适应变化的环境

在下一章中，我们将通过一个具体的例子，一步步展示如何构建和实现一个用于车辆避障变道的MPC控制器。别担心数学公式，我们会用通俗易懂的语言和生动的比喻来解释核心概念！

第三章：一个详细的建模例子

3.1 从零开始：构建我们的"虚拟赛车手"

在前两章中，我们学习了MPC的基本概念和工作原理。现在，让我们动手构建一个实际的MPC控制器，就像是打造一个"虚拟赛车手"，能够自动驾驶车辆完成避障变道任务。

首先，我们需要明确这个"虚拟赛车手"需要知道什么信息，能做什么操作：


状态信息（赛车手能看到的）：

  • 车辆的位置坐标（x,y）
  • 车辆的航向角（ψ）
  • 车辆的速度（v）

控制动作（赛车手能操作的）：

  • 加速度（a）：踩油门或刹车
  • 转向角（δ）：方向盘转角

这两组变量，分别构成了我们的状态向量 和控制向量。

3.2 构建"思考模型"：车辆是如何运动的？

我们的"虚拟赛车手"需要有一个"思考模型"------了解车辆在不同控制动作下将如何运动。这就是车辆的数学模型。

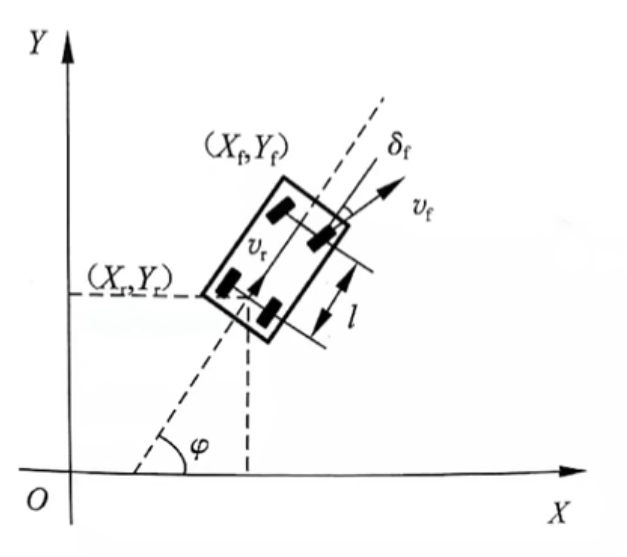

想象一辆自行车：前轮可以转向，后轮固定。这种简化的"自行车模型"足以描述大多数车辆的基本运动特性：

复制代码
下一时刻的x位置 = 当前x位置 + 当前速度 × 时间间隔 × cos(航向角)
下一时刻的y位置 = 当前y位置 + 当前速度 × 时间间隔 × sin(航向角)
下一时刻的航向角 = 当前航向角 + (当前速度/轴距) × 时间间隔 × tan(转向角)
下一时刻的速度 = 当前速度 + 加速度 × 时间间隔

如果你学过一点物理，会发现这就是基本的运动学方程。如果没学过也没关系，你可以把它理解为：

  • 车辆会沿着航向角方向前进（x和y方程）
  • 转向时，航向角会根据转向角度和车速变化（航向角方程）
  • 加速或刹车会改变车速（速度方程）

3.3 定义"好司机"的标准：目标函数

现在，我们需要定义什么是"好的驾驶"。在变道避障任务中，我们通常关心：

  1. 轨迹跟踪：车辆应该尽量靠近目标车道
  2. 速度控制：车辆应该保持适当的巡航速度
  3. 平稳操作：避免急转弯和急刹车
  4. 安全性：与障碍物保持安全距离

这些期望可以转化为数学上的"目标函数"。想象我们给司机的驾驶表现打分：

复制代码
总分 = 轨迹跟踪分数 + 速度控制分数 + 操作平稳分数 + 安全分数

具体来说：

复制代码
轨迹跟踪分数 = -Q1×(当前y位置-目标y位置)²  // 负号表示"越小越好"
速度控制分数 = -Q2×(当前速度-目标速度)²
操作平稳分数 = -R1×(加速度)² - R2×(转向角)²
安全分数 = -大数×(如果接近障碍物)

其中Q1、Q2、R1、R2是权重系数，用来调整各项指标的重要性：

  • Q1大：更注重精确跟踪车道
  • Q2大：更注重保持目标速度
  • R1大：更注重加速平稳
  • R2大：更注重转向平稳

3.4 设定"游戏规则"：约束条件

除了追求高分，我们的"虚拟赛车手"还必须遵守一些"游戏规则"，这些在数学上称为"约束条件"：

  1. 物理约束：

    复制代码
    速度范围：0 ≤ 速度 ≤ 20 m/s
加速度范围：-5 m/s² ≤ 加速度 ≤ 3 m/s²
转向角范围：-30° ≤ 转向角 ≤ 30°

  2. 道路约束：

    复制代码
    车辆必须在道路范围内：道路左边界 ≤ y位置 ≤ 道路右边界

  3. 安全约束：

    复制代码
    与障碍物距离必须大于安全距离：距离 ≥ 安全距离

这些约束条件就像是"红线"，不允许被踩踏。在数学优化中，这些约束条件会限制可行解的范围。

3.5 "一步一步来"：完整的MPC建模过程

让我们梳理一下构建MPC控制器的完整过程，就像是制作一道精美菜肴的步骤：

  1. 定义问题参数：

    python 复制代码
    # 时间参数
Ts = 0.1  # 控制周期（秒）
N = 10    # 预测步数

# 车辆参数
L = 2.5   # 轴距（米）

# 约束参数
v_min, v_max = 0, 20           # 速度范围（米/秒）
a_min, a_max = -5, 3           # 加速度范围（米/秒²）
delta_min, delta_max = -30, 30 # 转向角范围（度，需转换为弧度）

# 目标参数
lane1_y = 0      # 第一车道中心线y坐标
lane2_y = 3.5    # 第二车道中心线y坐标
target_v = 10    # 目标速度（米/秒）

  2. 构建车辆模型：

    python 复制代码
    # 状态方程（简化表示）
def vehicle_model(x, y, psi, v, a, delta, Ts, L):
    next_x = x + Ts * v * cos(psi)
    next_y = y + Ts * v * sin(psi)
    next_psi = psi + Ts * (v / L) * tan(delta)
    next_v = v + Ts * a
    return next_x, next_y, next_psi, next_v

  3. 定义目标函数：

    python 复制代码
    def objective_function(states, controls, target_y, target_v):
    total_cost = 0
    for i in range(N):
        # 轨迹跟踪代价
        y_error = states[1, i] - target_y
        total_cost += Q1 * y_error**2

        # 速度跟踪代价
        v_error = states[3, i] - target_v
        total_cost += Q2 * v_error**2

        # 控制平滑代价
        total_cost += R1 * controls[0, i]**2  # 加速度惩罚
        total_cost += R2 * controls[1, i]**2  # 转向角惩罚

    return total_cost

  4. 设置约束条件：

    python 复制代码
    # 状态约束
for i in range(N+1):
    # 速度约束
    v_min <= states[3, i] <= v_max

    # 道路边界约束
    road_left <= states[1, i] <= road_right

# 控制约束
for i in range(N):
    # 加速度约束
    a_min <= controls[0, i] <= a_max

    # 转向角约束
    delta_min <= controls[1, i] <= delta_max

# 障碍物避让约束（如果存在障碍物）
for i in range(N+1):
    distance_to_obstacle(states[:, i]) >= safe_distance

  5. 构建优化问题：

    python 复制代码
    # 决策变量
states = 变量(4, N+1)  # [x, y, psi, v] 在未来N+1个时刻的值
controls = 变量(2, N)  # [a, delta] 在未来N个时刻的值

# 目标函数
minimize(objective_function(states, controls, target_y, target_v))

# 约束条件
subject_to:
    # 初始状态约束
    states[:, 0] = 当前状态

    # 系统动力学约束
    for i in range(N):
        states[:, i+1] = vehicle_model(states[:, i], controls[:, i])

    # 状态和控制约束
    ... (如第4步所述)

3.6 将模型转化为实际代码：以Python为例

在实际应用中，我们通常使用专业的优化库来构建和求解MPC问题。以Python和CasADi库为例：

python 复制代码
import numpy as np
import casadi as ca

# 定义问题参数
Ts = 0.1  # 采样时间（秒）
N = 10    # 预测步数
L = 2.5   # 车辆轴距（米）

# 定义状态和控制变量
x = ca.SX.sym('x')
y = ca.SX.sym('y')
psi = ca.SX.sym('psi')
v = ca.SX.sym('v')
states = ca.vertcat(x, y, psi, v)
n_states = states.numel()

a = ca.SX.sym('a')
delta = ca.SX.sym('delta')
controls = ca.vertcat(a, delta)
n_controls = controls.numel()

# 定义系统模型
rhs = ca.vertcat(
    v * ca.cos(psi),
    v * ca.sin(psi),
    (v / L) * ca.tan(delta),
    a
)
f = ca.Function('f', [states, controls], [states + Ts * rhs])

# 创建优化问题
opti = ca.Opti()
X = opti.variable(n_states, N+1)
U = opti.variable(n_controls, N)
P = opti.parameter(n_states + 2)  # [当前状态, 目标y, 目标速度]

# 构建目标函数
obj = 0
Q = np.diag([0.1, 10, 0.1, 0.5])  # 状态权重
R = np.diag([0.1, 1.0])           # 控制权重

for k in range(N):
    # 计算状态误差
    st_err = X[:, k] - ca.vertcat(X[0, k], P[n_states], 0, P[n_states+1])
    obj += ca.mtimes([st_err.T, Q, st_err])

    # 计算控制代价
    obj += ca.mtimes([U[:, k].T, R, U[:, k]])

# 终端代价
st_err_N = X[:, N] - ca.vertcat(X[0, N], P[n_states], 0, P[n_states+1])
obj += 10 * ca.mtimes([st_err_N.T, Q, st_err_N])  # 终端代价权重更大

opti.minimize(obj)

# 添加约束条件
opti.subject_to(X[:, 0] == P[:n_states])  # 初始状态

for k in range(N):
    opti.subject_to(X[:, k+1] == f(X[:, k], U[:, k]))  # 系统动力学

# 控制约束
a_min, a_max = -5, 3  # m/s²
delta_min, delta_max = -np.pi/6, np.pi/6  # ±30度
opti.subject_to(opti.bounded(a_min, U[0, :], a_max))
opti.subject_to(opti.bounded(delta_min, U[1, :], delta_max))

# 状态约束
v_min, v_max = 0, 20  # m/s
y_min, y_max = -1.75, 5.25  # 道路边界（假设两车道，每车道3.5米宽）
opti.subject_to(opti.bounded(v_min, X[3, :], v_max))  # 速度约束
opti.subject_to(opti.bounded(y_min, X[1, :], y_max))  # 道路边界约束

这看起来有点复杂，但这就是一个基本的MPC控制器框架。在下一章中，我们会进一步讲解如何将这个框架应用到实际的变道控制问题中。

3.7 小结：从概念到代码

在本章中，我们以自动驾驶车辆变道为例，详细展示了如何构建一个MPC控制器：

  1. 定义状态 （车辆位置、方向、速度）和控制（加速度、转向角）变量
  2. 构建车辆运动模型，描述状态如何随控制输入变化
  3. 设计目标函数，定义什么是"好的驾驶"
  4. 添加约束条件，限定可行的操作范围
  5. 构建优化问题，将其转化为数学形式
  6. 使用优化工具求解得到最优控制序列

你可能会觉得这些数学看起来很复杂，但实际上它们只是把我们开车时的思考过程用数学语言表达出来了。如果理解了基本概念，编写MPC控制器代码其实并不那么困难。

在下一章中，我们将基于本章构建的框架，实现一个完整的车辆变道MPC控制器，并通过仿真测试其性能。

第四章：基于Python的MPC避障变道控制系统实现

4.1 引言：从概念到实践

在前面几章中，我们学习了MPC的基本原理和建模方法。现在让我们动手实现一个完整的车辆避障变道控制系统，将理论知识应用到实际中。我们将使用Python和CasADi库来构建和求解MPC优化问题。

本章将实现一个智能避障变道控制系统，它能够根据环境中障碍物的位置自主决定何时变道、如何安全避障，并在超越障碍物后返回原车道。这个系统将展示MPC在处理复杂约束和多目标优化方面的强大能力。

与传统控制方法相比，MPC方法在这类场景中具有明显优势：

  1. 预见性控制：能够提前预测和规划避障路径
  2. 约束处理：自然地处理车辆物理限制和安全约束
  3. 多目标优化：同时考虑安全性、舒适性和效率

4.2 开发环境准备

首先，我们需要安装和导入必要的Python库：

python 复制代码
# 可以通过pip安装这些库
# pip install casadi numpy matplotlib

import casadi as ca  # 符号计算和优化
import numpy as np   # 数值计算
import matplotlib.pyplot as plt  # 可视化
from matplotlib.patches import Rectangle  # 绘制车辆和障碍物
from matplotlib.transforms import Affine2D  # 处理旋转变换
from matplotlib.animation import FuncAnimation  # 创建动画
import time  # 计时

# 中文字体设置
try:
    plt.rcParams['font.sans-serif'] = ['SimHei']  # 指定显示中文的字体
    plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题
except Exception as e:
    print(f"中文字体设置警告: {e}")

4.3 基础系统架构设计

4.3.1 系统参数定义

首先定义系统的各种参数：

python 复制代码
# 时间参数
Ts = 0.1  # 采样时间 (s)
Np = 20   # 预测时域步数

# 车辆参数
L = 2.5   # 车辆轴距 (m)
vehicle_length = 4.0  # 车辆长度 (m)
vehicle_width = 1.8   # 车辆宽度 (m)

# 约束参数
v_max = 20.0  # 最大速度 (m/s)
v_min = 0.0   # 最小速度 (m/s)
a_max = 3.0   # 最大加速度 (m/s^2)
a_min = -5.0  # 最大减速度 (m/s^2)
delta_max = np.deg2rad(30)  # 最大转向角 (rad)
delta_min = -delta_max  # 最小转向角 (rad)

# 道路参数
lane_width = 3.5  # 车道宽度 (m)
lane1_y = 0.0     # 第一车道中心线 y 坐标
lane2_y = lane_width  # 第二车道中心线 y 坐标

# 状态和控制维度
nx = 4  # 状态量数量: [x, y, psi, v]
nu = 2  # 控制量数量: [a, delta]

# 权重参数 - 这些参数对MPC性能有重要影响
Q = np.diag([1.0, 100.0, 0.5, 1.0])  # 状态权重 [x, y, psi, v]
R = np.diag([0.1, 1000.0])           # 控制权重 [a, delta]
P = Q * 0.01                          # 终端权重

# 航向角速度变化惩罚权重 - 使转向更平滑
w_psi_dot_change = 18000.0

# 目标速度
target_v_val = 10.0  # 目标巡航速度 (m/s)
4.3.2 定义系统模型

使用CasADi定义车辆的运动学模型：

python 复制代码
# 定义符号变量
x_sym = ca.SX.sym('x')      # x位置
y_sym = ca.SX.sym('y')      # y位置
psi_sym = ca.SX.sym('psi')  # 航向角
v_sym = ca.SX.sym('v')      # 速度
states_sym = ca.vertcat(x_sym, y_sym, psi_sym, v_sym)

a_sym = ca.SX.sym('a')          # 加速度
delta_sym = ca.SX.sym('delta')  # 转向角
controls_sym = ca.vertcat(a_sym, delta_sym)

# 定义系统动力学方程 - 自行车模型
rhs = ca.vertcat(
    v_sym * ca.cos(psi_sym),           # x方向速度
    v_sym * ca.sin(psi_sym),           # y方向速度
    (v_sym / L) * ca.tan(delta_sym),   # 航向角变化率
    a_sym                              # 速度变化率(加速度)
)

# 创建离散时间模型函数 - 使用前向欧拉法
f = ca.Function('f', [states_sym, controls_sym], [states_sym + Ts * rhs])
4.3.3 障碍物模型与碰撞约束

为了实现避障功能，我们需要定义障碍物模型和碰撞约束：

python 复制代码
# 障碍物参数
obs_length = vehicle_length  # 障碍物长度 (m)
obs_width = vehicle_width    # 障碍物宽度 (m)
obs_x_initial = 35.0         # 障碍物初始x位置 (m)
obs_y_fixed = lane1_y        # 障碍物固定在第一车道
obs_speed_x = 4.0            # 障碍物速度 (m/s)，低于车辆目标速度

# 碰撞检测参数
veh_r = vehicle_length / 2.5  # 车辆等效碰撞半径
obs_r = obs_length / 2.0      # 障碍物等效碰撞半径
safe_dist = 0.05              # 额外安全距离

# 道路边界参数，考虑车辆宽度
road_y_min = lane1_y - lane_width / 2        # 道路左边界
road_y_max = lane2_y + lane_width / 2        # 道路右边界
vehicle_y_min = road_y_min + vehicle_width / 2  # 车辆中心最小y坐标
vehicle_y_max = road_y_max - vehicle_width / 2  # 车辆中心最大y坐标

4.4 构建MPC优化问题

4.4.1 目标函数设计

使用CasADi的Opti接口构建MPC优化问题，首先定义决策变量和参数：

python 复制代码
# 创建优化器实例
opti = ca.Opti()

# 定义决策变量
X = opti.variable(nx, Np + 1)  # 状态变量，包括初始状态
U = opti.variable(nu, Np)      # 控制变量

# 定义参数（当前状态和参考值）
# [当前状态(4), 目标y位置(1), 目标速度(1), 障碍物x(1), 障碍物y(1), 上一时刻航向角速度(1)]
P = opti.parameter(nx + 5)

然后构建目标函数，包括状态误差惩罚、控制输入惩罚和平滑性惩罚：

python 复制代码
# 构建目标函数
obj = 0

# 状态追踪误差和控制输入惩罚
for k in range(Np):
    # 参考状态（只关心y位置和速度跟踪，x方向自由前进）
    x_ref_k = ca.vertcat(X[0, k], P[nx], 0, P[nx+1])

    # 状态误差代价
    state_error = X[:, k] - x_ref_k
    obj += ca.mtimes([state_error.T, Q, state_error])

    # 控制输入代价
    obj += ca.mtimes([U[:, k].T, R, U[:, k]])

# 终端代价
x_ref_N = ca.vertcat(X[0, Np], P[nx], 0, P[nx+1])
terminal_error = X[:, Np] - x_ref_N
obj += ca.mtimes([terminal_error.T, P, terminal_error])

# 添加航向角速度变化惩罚，使转向更平滑
psi_dot_list = []
for k in range(Np):
    current_psi_dot = (X[3, k] / L) * ca.tan(U[1, k])
    psi_dot_list.append(current_psi_dot)

# 惩罚与上一控制周期航向角速度的变化
obj += w_psi_dot_change * (psi_dot_list[0] - P[nx+4])**2

# 惩罚预测时域内的航向角速度变化
for k in range(1, Np):
    obj += w_psi_dot_change * (psi_dot_list[k] - psi_dot_list[k-1])**2

# 设置优化目标
opti.minimize(obj)
4.4.2 约束条件设计

添加系统的各种约束条件：

python 复制代码
# 初始状态约束
opti.subject_to(X[:, 0] == P[:nx])

# 系统动力学约束
for k in range(Np):
    opti.subject_to(X[:, k+1] == f(X[:, k], U[:, k]))

# 控制输入约束
opti.subject_to(opti.bounded(a_min, U[0, :], a_max))      # 加速度约束
opti.subject_to(opti.bounded(delta_min, U[1, :], delta_max))  # 转向角约束

# 状态约束
opti.subject_to(opti.bounded(v_min, X[3, :], v_max))  # 速度约束

# 道路边界约束
opti.subject_to(opti.bounded(vehicle_y_min, X[1, :], vehicle_y_max))

# 碰撞避免约束
for k in range(1, Np + 1): # 从k=1开始，因为k=0是当前状态
    # 计算车辆与障碍物之间的距离平方
    dist_sq = (X[0, k] - P[nx+2])**2 + (X[1, k] - P[nx+3])**2

    # 要求距离大于安全距离
    min_dist_sq = (veh_r + obs_r + safe_dist)**2
    opti.subject_to(dist_sq >= min_dist_sq)
4.4.3 配置求解器

配置优化求解器并为热启动做准备：

python 复制代码
# 求解器设置
opts = {
    'ipopt.print_level': 0,  # 抑制详细输出
    'print_time': 0,         # 不打印求解时间
    'ipopt.max_iter': 6000,  # 最大迭代次数
    'ipopt.tol': 1e-5,       # 收敛容差
    'ipopt.acceptable_tol': 1e-4,  # 可接受收敛容差
    'ipopt.mu_init': 1e-2,   # 初始互补松弛变量
    'ipopt.constr_viol_tol': 1e-4  # 约束违反容差
}
opti.solver('ipopt', opts)

4.5 决策状态机设计

为了实现智能避障变道，我们需要一个决策状态机来决定何时变道、何时返回原车道：

python 复制代码
# 状态机状态定义
class ManeuverState:
    DRIVING_LANE_1 = 0      # 在第一车道正常行驶
    CHANGING_TO_LANE_2 = 1  # 正在向第二车道变道
    DRIVING_LANE_2 = 2      # 在第二车道行驶
    RETURNING_TO_LANE_1 = 3 # 正在返回第一车道
    COMPLETED = 4           # 完成整个避障变道任务

# 状态转换参数
evade_trigger_distance = 25.0  # 开始变道的触发距离 (m)
pass_obstacle_distance = obs_length / 2 + vehicle_length / 2 + 3.0  # 通过障碍物的距离阈值
return_trigger_x_offset = vehicle_length / 2 + 6.0  # 触发返回车道的距离阈值

# 状态机逻辑
def update_maneuver_state(state, x_vehicle, y_vehicle, x_obstacle):
    """根据当前状态和车辆与障碍物的相对位置更新状态和目标车道"""

    if state == ManeuverState.DRIVING_LANE_1:
        # 如果接近障碍物，开始变道
        distance_to_obstacle = x_obstacle - x_vehicle
        if 0 < distance_to_obstacle < evade_trigger_distance:
            return ManeuverState.CHANGING_TO_LANE_2, lane2_y
        return state, lane1_y

    elif state == ManeuverState.CHANGING_TO_LANE_2:
        # 如果已经接近第二车道中心线，认为变道完成
        if abs(y_vehicle - lane2_y) < 0.3:
            return ManeuverState.DRIVING_LANE_2, lane2_y
        return state, lane2_y

    elif state == ManeuverState.DRIVING_LANE_2:
        # 如果已经超过障碍物一定距离，开始返回第一车道
        if x_vehicle > x_obstacle + pass_obstacle_distance:
            return ManeuverState.RETURNING_TO_LANE_1, lane1_y
        return state, lane2_y

    elif state == ManeuverState.RETURNING_TO_LANE_1:
        # 如果已经接近第一车道中心线，认为返回完成
        if abs(y_vehicle - lane1_y) < 0.3:
            return ManeuverState.COMPLETED, lane1_y
        return state, lane1_y

    else:  # COMPLETED
        return state, lane1_y

这个状态机根据车辆与障碍物的相对位置，自动决定何时开始变道、何时返回原车道，实现了自主决策功能。与简单的基于时间的变道相比，这种方法更加智能和安全。

4.6 仿真实现

4.6.1 仿真循环设计

下面是实现仿真循环的代码，包括状态机更新、MPC求解和系统状态更新：

python 复制代码
# 仿真设置
sim_time = 12.0  # 仿真总时间 (s)
t_history = np.arange(0, sim_time, Ts)
n_steps = len(t_history)

# 初始化历史记录数组
x_history = np.zeros((nx, n_steps))  # 状态历史
u_history = np.zeros((nu, n_steps-1))  # 控制输入历史
obs_history = np.zeros((2, n_steps))  # 障碍物位置历史
state_history = np.zeros(n_steps, dtype=int)  # 状态机状态历史
target_y_history = np.zeros(n_steps)  # 目标车道历史

# 初始状态设置
x_current = np.array([0.0, lane1_y, 0.0, target_v_val * 0.8])  # 初始速度略低于目标
x_history[:, 0] = x_current
obs_x = obs_x_initial
obs_y = obs_y_fixed
obs_history[:, 0] = [obs_x, obs_y]

# 状态机初始化
maneuver_state = ManeuverState.DRIVING_LANE_1
target_y = lane1_y
target_y_history[0] = target_y
state_history[0] = maneuver_state

# 控制器变量
psi_dot_prev = 0.0  # 上一时刻航向角速度，用于平滑控制

# 为热启动准备初始猜测值
U_guess = np.zeros((nu, Np))
X_guess = np.tile(x_current, (Np + 1, 1)).T

print("开始仿真...")
for i in range(n_steps - 1):
    # 当前时间
    current_time = t_history[i]

    # 更新障碍物位置
    obs_x = obs_x_initial + obs_speed_x * current_time
    obs_history[:, i+1] = [obs_x, obs_y]

    # 更新状态机和目标车道
    maneuver_state, target_y = update_maneuver_state(
        maneuver_state, x_current[0], x_current[1], obs_x
    )
    state_history[i+1] = maneuver_state
    target_y_history[i+1] = target_y

    # 设置MPC参数
    current_param = np.concatenate([
        x_current,  # 当前状态 [x, y, psi, v]
        [target_y, target_v_val],  # 目标y位置和速度
        [obs_x, obs_y],  # 障碍物位置
        [psi_dot_prev]  # 上一时刻航向角速度
    ])
    opti.set_value(P, current_param)

    # 设置初始猜测值（热启动）
    opti.set_initial(X, X_guess)
    opti.set_initial(U, U_guess)

    # 求解MPC优化问题
    try:
        sol = opti.solve()
        # 提取结果
        X_optimal = sol.value(X)
        U_optimal = sol.value(U)

        # 保存历史数据
        u_history[:, i] = U_optimal[:, 0]  # 只应用第一个控制输入

        # 更新系统状态（使用车辆模型而非简单欧拉积分）
        x_next = f(x_current, U_optimal[:, 0]).full().flatten()
        x_current = x_next
        x_history[:, i+1] = x_current

        # 更新初始猜测（热启动）
        X_guess = np.hstack((X_optimal[:, 1:], X_optimal[:, -1].reshape(-1, 1)))
        U_guess = np.hstack((U_optimal[:, 1:], U_optimal[:, -1].reshape(-1, 1)))

        # 更新上一时刻航向角速度
        psi_dot_prev = (x_current[3] / L) * np.tan(U_optimal[1, 0])

    except Exception as e:
        print(f"优化求解失败: {e}")
        break

print("仿真完成!")
4.6.2 结果可视化

实现静态图表和动态动画的可视化：

以上代码讲解比较碎片化，

完整代码如下（含可视化代码）

python 复制代码
import casadi as ca  # 导入 CasADi 用于符号计算和自动微分，是构建NMPC的核心库
import numpy as np   # 导入 NumPy 用于数值计算，特别是数组操作
import matplotlib.pyplot as plt  # 导入 Matplotlib.pyplot 用于绘图
import time  # 导入 time 模块，用于计时等操作
from matplotlib.patches import Rectangle  # 从 Rectangle 用于绘制车辆和障碍物形状
from matplotlib.transforms import Affine2D  # Affine2D 用于车辆的旋转和平移变换
# FuncAnimation 用于创建动画
from matplotlib.animation import FuncAnimation

# --- 中文字体设置 ---
# 尝试设置 Matplotlib 的字体以支持中文显示
try:
    # 设置 sans-serif 字体为 'SimHei' (黑体)，这是一种常用的中文字体
    plt.rcParams['font.sans-serif'] = ['SimHei']
    # 设置坐标轴负号显示为 False，以便正确显示负号 (在某些中文字体配置下，负号可能显示为方框)
    plt.rcParams['axes.unicode_minus'] = False
except Exception as e:
    # 如果字体设置失败，打印警告信息
    print(f"中文字体设置警告: {e}。如果中文显示不正确，请确保已安装如 SimHei 等中文字体，并正确配置 Matplotlib。")

# --- NMPC (非线性模型预测控制) 参数 ---
Ts = 0.1  # 采样时间 (s)：控制器更新和系统离散化的时间间隔
Np = 20   # 预测时域：控制器向前预测的步数
L = 2.5   # 车辆轴距 (m)：前轮和后轮轴之间的距离，用于运动学模型
v_max = 20.0  # 最大速度 (m/s)
v_min = -2.0  # 最小速度 (m/s) (允许倒车)
a_max = 3.0   # 最大加速度 (m/s^2)
a_min = -5.0  # 最大减速度 (m/s^2) (即负向加速度的最小值)
delta_max = np.deg2rad(30)  # 最大转向角 (rad)：将角度从度转换为弧度
delta_min = -delta_max  # 最小转向角 (rad)：通常与最大转向角对称

# 车辆绘图尺寸
vehicle_plot_length = 4.0  # 绘图用车辆长度 (m)
vehicle_plot_width = 1.8   # 绘图用车辆宽度 (m)

nx = 4  # 状态量数量：[x (全局坐标系X位置), y (全局坐标系Y位置), psi (车辆航向角), v (车辆速度)]
nu = 2  # 控制量数量：[a (加速度), delta (前轮转向角)]

# --- 权重矩阵调整 ---
# 状态权重矩阵 Q: 对应状态 [x, y, psi, v] 的误差惩罚
# Q矩阵参数说明：
# Q[0,0] = 1.0: x方向位置权重
#   - 增大：车辆会更严格地跟踪x方向的参考轨迹
#   - 减小：车辆在x方向有更大的自由度，可以更灵活地调整
# Q[1,1] = 100.0: y方向位置权重
#   - 增大：车辆会更严格地保持在车道中心，减少横向偏移
#   - 减小：车辆在y方向有更大的自由度，可以更灵活地变道
# Q[2,2] = 0.5: 航向角权重
#   - 增大：车辆会更严格地保持期望航向角，转向更平滑
#   - 减小：车辆可以更灵活地改变航向，但可能导致转向不够平滑
# Q[3,3] = 1.0: 速度权重
#   - 增大：车辆会更严格地跟踪目标速度
#   - 减小：车辆在速度控制上更灵活，但可能导致速度波动
Q = np.diag([1.0, 100.0, 0.5, 1.0])

# 控制权重矩阵 R: 对应控制量 [a, delta] 的变化惩罚
# R矩阵参数说明：
# R[0,0] = 0.1: 加速度权重
#   - 增大：加速度变化更平滑，但响应可能变慢
#   - 减小：加速度变化更灵活，但可能导致控制不够平滑
# R[1,1] = 1000.0: 转向角权重
#   - 增大：转向更平滑，但可能导致转向响应不够及时
#   - 减小：转向更灵活，但可能导致转向不够平滑
R = np.diag([0.1, 1000.0])

# 终端权重因子：用于增强终端状态的跟踪精度
# 增大：更注重终端状态的准确性，但可能导致中间过程不够平滑
# 减小：更注重整个过程的平滑性，但终端状态可能不够准确
P_factor = 0.01
P = Q * P_factor

# 航向角速度变化惩罚权重
# 增大：转向更平滑，但可能导致转向响应不够及时
# 减小：转向更灵活，但可能导致转向不够平滑
w_psi_dot_change = 18000.0

# --- 道路参数 ---
lane_width = 3.5  # 车道宽度 (m)
lane1_y = 0.0     # 第一车道中心线 y 坐标 (m)
lane2_y = lane_width  # 第二车道中心线 y 坐标 (m)

# --- 道路边界参数 ---
road_y_min_abs = lane1_y - lane_width / 2  # 道路绝对下边界
road_y_max_abs = lane2_y + lane_width / 2  # 道路绝对上边界
# 车辆中心Y坐标的约束，考虑车辆宽度
vehicle_y_constraint_lower = road_y_min_abs + vehicle_plot_width / 2
vehicle_y_constraint_upper = road_y_max_abs - vehicle_plot_width / 2

# --- 障碍物参数 ---
obs_x_initial = 35.0  # 障碍物初始 x 坐标 (m) (中心点)
obs_y_fixed = lane1_y # 障碍物 y 坐标 (m) (中心点, 假设障碍物在第一车道中心)
obs_speed_x = 4.0     # 障碍物向右移动的速度 (m/s)

obs_length = vehicle_plot_length  # 障碍物长度 (m)
obs_width = vehicle_plot_width    # 障碍物宽度 (m)
obs_color = 'orange'              # 障碍物颜色

# 碰撞检测参数
veh_r = vehicle_plot_length / 2.5 # 车辆等效碰撞半径 (m)
obs_effective_collision_radius = obs_length / 2.0 # 障碍物等效碰撞半径 (m)
# 安全距离参数说明：
# 增大：车辆会与障碍物保持更大的距离，更安全但可能导致变道不够及时
# 减小：车辆可以更接近障碍物，变道更及时但安全性降低
safe_dist = 0.05

target_v_val = 10.0 # 目标巡航速度 (m/s)

# --- CasADi 符号变量与模型 ---
# 定义状态变量
x_sym = ca.SX.sym('x_s')  # x位置
y_sym = ca.SX.sym('y_s')  # y位置
psi_sym = ca.SX.sym('psi_s')  # 航向角
v_sym = ca.SX.sym('v_s')  # 速度
states_sym = ca.vertcat(x_sym, y_sym, psi_sym, v_sym)

# 定义控制变量
a_sym = ca.SX.sym('a_s')  # 加速度
delta_sym = ca.SX.sym('delta_s')  # 转向角
controls_sym = ca.vertcat(a_sym, delta_sym)

# 定义车辆运动学模型
rhs = ca.vertcat(v_sym * ca.cos(psi_sym),  # x方向速度
                 v_sym * ca.sin(psi_sym),  # y方向速度
                 (v_sym / L) * ca.tan(delta_sym),  # 航向角变化率
                 a_sym)  # 加速度
f_discrete = ca.Function('f_discrete', [states_sym, controls_sym], [states_sym + Ts * rhs])

# --- NMPC 问题构建 ---
opti = ca.Opti()
X_dv = opti.variable(nx, Np + 1)  # 状态变量
U_dv = opti.variable(nu, Np)      # 控制变量
P_param = opti.parameter(nx + 5)  # 参数：[x_curr (nx), target_y, target_v, obs_x_center, obs_y_center, prev_psi_dot]

# 构建目标函数
obj = 0
for k in range(Np):
    # 目标x设为当前预测的x，不强制x方向的跟踪，让车辆自由前进
    x_ref_k = ca.vertcat(X_dv[0, k], P_param[nx], 0, P_param[nx+1]) # 目标航向角为0
    obj += ca.mtimes([(X_dv[:, k] - x_ref_k).T, Q, (X_dv[:, k] - x_ref_k)])  # 状态误差惩罚
    obj += ca.mtimes([U_dv[:, k].T, R, U_dv[:, k]])  # 控制量惩罚

# 终端状态惩罚
terminal_state_ref = ca.vertcat(X_dv[0, Np], P_param[nx], 0, P_param[nx+1])
terminal_state_error = X_dv[:, Np] - terminal_state_ref
obj += ca.mtimes([terminal_state_error.T, P, terminal_state_error])

# 航向角速度变化惩罚
psi_dot_preds_list = []
for k_pd in range(Np):
    current_psi_dot_expr = (X_dv[3, k_pd] / L) * ca.tan(U_dv[1, k_pd])
    psi_dot_preds_list.append(current_psi_dot_expr)

if Np > 0:
    obj += w_psi_dot_change * (psi_dot_preds_list[0] - P_param[nx+4])**2
for k_cost in range(1, Np):
    obj += w_psi_dot_change * (psi_dot_preds_list[k_cost] - psi_dot_preds_list[k_cost-1])**2

opti.minimize(obj)

# 添加约束条件
opti.subject_to(X_dv[:, 0] == P_param[:nx])  # 初始状态约束
for k in range(Np):
    opti.subject_to(X_dv[:, k+1] == f_discrete(X_dv[:, k], U_dv[:, k]))  # 系统动力学约束

# 控制量约束
opti.subject_to(opti.bounded(a_min, U_dv[0, :], a_max))  # 加速度约束
opti.subject_to(opti.bounded(delta_min, U_dv[1, :], delta_max))  # 转向角约束
opti.subject_to(opti.bounded(v_min, X_dv[3, :], v_max))  # 速度约束

# 碰撞约束与道路边界约束
for k in range(1, Np + 1): # 从 k=1 开始，因为 k=0 是当前状态
    # 车辆中心预测位置: X_dv[0, k], X_dv[1, k]

    # 1. 碰撞约束
    dist_sq_obs = (X_dv[0, k] - P_param[nx+2])**2 + \
                  (X_dv[1, k] - P_param[nx+3])**2
    min_dist_sq_allowed = (veh_r + obs_effective_collision_radius + safe_dist)**2
    opti.subject_to(dist_sq_obs >= min_dist_sq_allowed)

    # 2. 道路边界约束
    opti.subject_to(X_dv[1, k] >= vehicle_y_constraint_lower)
    opti.subject_to(X_dv[1, k] <= vehicle_y_constraint_upper)

# 求解器设置
opts = {
    'ipopt.print_level': 0, 'print_time': 0, 'ipopt.max_iter': 6000,
    'ipopt.tol': 1e-5, 'ipopt.acceptable_tol': 1e-4,
    'ipopt.mu_init': 1e-2, 'ipopt.constr_viol_tol': 1e-4
}
opti.solver('ipopt', opts)

# --- 仿真循环 ---
sim_time = 12.0 # 可以适当延长仿真时间观察返回车道行为
t_history = np.arange(0, sim_time, Ts)
x_history = np.zeros((nx, len(t_history)))
u_history = np.zeros((nu, len(t_history)-1))
target_y_history = np.zeros(len(t_history))

obs_x_center_history = np.zeros(len(t_history))
obs_y_center_history = np.zeros(len(t_history))

# 初始状态设置
x_current = np.array([0.0, lane1_y, 0.0, target_v_val * 0.8])
x_history[:, 0] = x_current
target_y_history[0] = lane1_y

obs_x_center_history[0] = obs_x_initial
obs_y_center_history[0] = obs_y_fixed

psi_dot_at_last_interval = 0.0
U_guess_current = np.zeros((nu, Np))
X_guess_current = np.tile(x_current, (Np + 1, 1)).T

# 初始控制猜测值设置
num_accel_steps = Np // 2
if x_current[3] < target_v_val and num_accel_steps > 0:
    desired_avg_accel = (target_v_val - x_current[3]) / (num_accel_steps * Ts)
    applied_accel = np.clip(desired_avg_accel, a_min, a_max)
    U_guess_current[0, :num_accel_steps] = applied_accel
elif x_current[3] > target_v_val and num_accel_steps > 0:
    desired_avg_decel = (target_v_val - x_current[3]) / (num_accel_steps * Ts)
    applied_decel = np.clip(desired_avg_decel, a_min, a_max)
    U_guess_current[0, :num_accel_steps] = applied_decel

# 初始状态预测
temp_x_guess = x_current.copy()
X_guess_current[:, 0] = temp_x_guess
for k_rollout in range(Np):
    u_rollout = U_guess_current[:, k_rollout]
    temp_x_next_full = f_discrete(temp_x_guess, u_rollout)
    temp_x_guess = temp_x_next_full.full().flatten()
    X_guess_current[:, k_rollout+1] = temp_x_guess

# 状态机参数设置
maneuver_state = "DRIVING_LANE_1"
current_target_y = lane1_y
evade_trigger_distance = 25.0  # 触发变道的距离阈值
pass_obstacle_distance = obs_length / 2 + vehicle_plot_length / 2 + 3.0  # 通过障碍物的距离阈值
return_trigger_x_offset = vehicle_plot_length / 2 + 6.0  # 触发返回车道的距离阈值
stabilize_distance_after_return = 15.0  # 返回车道后的稳定距离

print("开始仿真...")
for i in range(len(t_history) - 1):
    vehicle_x_position = x_current[0]
    current_sim_time_step = t_history[i]

    # 更新障碍物位置
    current_obs_x_center = obs_x_initial + obs_speed_x * current_sim_time_step
    current_obs_y_center = obs_y_fixed

    obs_x_center_history[i] = current_obs_x_center
    obs_y_center_history[i] = current_obs_y_center

    obstacle_front_x = current_obs_x_center - obs_length / 2
    vehicle_front_x_ref = vehicle_x_position

    # 状态机逻辑
    if maneuver_state == "DRIVING_LANE_1":
        current_target_y = lane1_y
        if vehicle_front_x_ref > obstacle_front_x - evade_trigger_distance and \
           vehicle_front_x_ref < current_obs_x_center + obs_length :
            maneuver_state = "CHANGING_TO_LANE_2"
            print(f"t={t_history[i]:.1f}s: State -> CHANGING_TO_LANE_2 (veh_x={vehicle_x_position:.1f}m, obs_front_x={obstacle_front_x:.1f}m)")
    elif maneuver_state == "CHANGING_TO_LANE_2":
        current_target_y = lane2_y
        if vehicle_front_x_ref > current_obs_x_center + pass_obstacle_distance:
            maneuver_state = "DRIVING_LANE_2"
            print(f"t={t_history[i]:.1f}s: State -> DRIVING_LANE_2 (veh_x={vehicle_x_position:.1f}m, obs_center_x={current_obs_x_center:.1f}m)")
    elif maneuver_state == "DRIVING_LANE_2":
        current_target_y = lane2_y
        if vehicle_front_x_ref > current_obs_x_center + return_trigger_x_offset:
            maneuver_state = "RETURNING_TO_LANE_1"
            print(f"t={t_history[i]:.1f}s: State -> RETURNING_TO_LANE_1 (veh_x={vehicle_x_position:.1f}m, obs_center_x={current_obs_x_center:.1f}m)")
    elif maneuver_state == "RETURNING_TO_LANE_1":
        current_target_y = lane1_y
        if vehicle_front_x_ref > current_obs_x_center + return_trigger_x_offset + stabilize_distance_after_return and \
           abs(x_current[1] - lane1_y) < 0.2 and \
           abs(x_current[3] - target_v_val) < 1.5 :
            maneuver_state = "COMPLETED_MANEUVER"
            print(f"t={t_history[i]:.1f}s: State -> COMPLETED_MANEUVER (veh_x={vehicle_x_position:.1f}m, y={x_current[1]:.2f}m, obs_center_x={current_obs_x_center:.1f}m)")
    elif maneuver_state == "COMPLETED_MANEUVER":
        current_target_y = lane1_y

    target_y_history[i] = current_target_y
    if i == len(t_history) - 2:
        target_y_history[i+1] = current_target_y

    # 设置NMPC求解器参数
    current_obstacle_center_for_nmpc = np.array([current_obs_x_center, current_obs_y_center])
    param_psi_dot_val = psi_dot_at_last_interval
    opti.set_value(P_param, np.concatenate([x_current,
                                           [current_target_y],
                                           [target_v_val],
                                           current_obstacle_center_for_nmpc,
                                           [param_psi_dot_val]]))
    opti.set_initial(X_dv, X_guess_current)
    opti.set_initial(U_dv, U_guess_current)

    try:
        # 求解NMPC问题
        sol = opti.solve()
        u_optimal_sequence = sol.value(U_dv)
        x_predicted_sequence = sol.value(X_dv)
        u_apply = u_optimal_sequence[:, 0]
        U_guess_current = np.hstack((u_optimal_sequence[:, 1:], u_optimal_sequence[:, -1].reshape(-1,1)))
        X_guess_current = np.hstack((x_predicted_sequence[:, 1:], x_predicted_sequence[:, -1].reshape(-1,1)))
    except Exception as e:
        print(f"求解器在步骤 {i} (t={t_history[i]:.1f}s) 失败: {e}。应用零控制或前一控制。")
        u_apply = np.array([0.0, 0.0]) if i == 0 else u_history[:, i-1]
        # 当求解失败时，重置猜测值
        U_guess_current = np.zeros((nu, Np))
        temp_x_guess_fail = x_current.copy()
        current_X_for_reset = temp_x_guess_fail.copy()
        X_guess_reset = np.zeros_like(X_guess_current)
        X_guess_reset[:,0] = current_X_for_reset
        for k_reset in range(Np):
            u_reset = U_guess_current[:, k_reset]
            temp_f_val = f_discrete(current_X_for_reset, u_reset)
            if isinstance(temp_f_val, ca.DM):
                current_X_for_reset = temp_f_val.full().flatten()
            else:
                current_X_for_reset = ca.evalf(f_discrete(current_X_for_reset, u_reset)).full().flatten()
            X_guess_reset[:, k_reset+1] = current_X_for_reset
        X_guess_current = X_guess_reset

    # 更新控制历史
    u_history[:, i] = u_apply

    # 计算航向角速度
    current_v_for_psi_dot = x_current[3]
    current_delta_for_psi_dot = u_apply[1]
    psi_dot_at_last_interval = (current_v_for_psi_dot / L) * np.tan(current_delta_for_psi_dot)

    # 更新系统状态
    x_next_full = f_discrete(x_current, u_apply)
    x_next = x_next_full.full().flatten()
    x_next[2] = np.arctan2(np.sin(x_next[2]), np.cos(x_next[2])) # 归一化角度
    x_next[3] = np.clip(x_next[3], v_min, v_max) # 限制速度

    x_history[:, i+1] = x_next
    x_current = x_next

# 更新最后一个时间步的障碍物位置
last_time_step = t_history[-1]
obs_x_center_history[-1] = obs_x_initial + obs_speed_x * last_time_step
obs_y_center_history[-1] = obs_y_fixed

# 更新最后一个时间步的目标车道
if maneuver_state == "COMPLETED_MANEUVER" or maneuver_state == "RETURNING_TO_LANE_1":
    target_y_history[-1] = lane1_y
elif maneuver_state == "DRIVING_LANE_2":
     target_y_history[-1] = lane2_y
else:
    target_y_history[-1] = current_target_y

print("仿真数据生成完毕，开始生成动画...")

# --- 动画与绘图 ---
fig, axs = plt.subplots(4, 1, figsize=(12, 15), sharex=True, gridspec_kw={'height_ratios': [3, 1, 1, 1]})
plt.subplots_adjust(hspace=0.3)

# 设置第一个子图（车辆轨迹）
axs[0].set_xlabel('x 坐标 (m)')
axs[0].set_ylabel('y 坐标 (m)')
axs[0].set_title('NMPC 车辆避障与换道仿真动画 (参数优化后)')

# 绘制道路边界和车道线
axs[0].axhline(road_y_min_abs, color='k', linestyle='-', lw=1.5, label='道路下边界')
axs[0].axhline(road_y_max_abs, color='k', linestyle='-', lw=1.5, label='道路上边界')
axs[0].axhline(lane1_y, color='lightgray', linestyle=':', lw=1, label='第一车道中心')
axs[0].axhline(lane2_y, color='lightgray', linestyle=':', lw=1, label='第二车道中心')

# 创建障碍物图形
obstacle_bottom_left_x_init = obs_x_center_history[0] - obs_length / 2
obstacle_bottom_left_y_init = obs_y_center_history[0] - obs_width / 2
obstacle_shape_anim = Rectangle((obstacle_bottom_left_x_init, obstacle_bottom_left_y_init),
                                  obs_length, obs_width,
                                  facecolor=obs_color, alpha=0.7, label='障碍物',
                                  edgecolor='black', lw=0.5, zorder=5)
axs[0].add_artist(obstacle_shape_anim)

# 设置网格和坐标轴
axs[0].grid(True, linestyle=':', alpha=0.7)
axs[0].axis('equal')

# 设置显示范围
min_x_traj, max_x_traj = np.min(x_history[0,:]), np.max(x_history[0,:])
max_obs_x_final = obs_x_initial + obs_speed_x * t_history[-1] + obs_length / 2
min_obs_x_initial = obs_x_initial - obs_length / 2
axs[0].set_xlim(min(min_x_traj, min_obs_x_initial) - 10, max(max_x_traj, max_obs_x_final) + 20)
axs[0].set_ylim(road_y_min_abs - lane_width*0.5, road_y_max_abs + lane_width*0.5)

# 创建车辆图形
vehicle_rect_anim = Rectangle((-vehicle_plot_length / 2, -vehicle_plot_width / 2), vehicle_plot_length, vehicle_plot_width,
                                  facecolor='cornflowerblue', alpha=0.6, edgecolor='black', lw=0.7, zorder=10)
arrow_anim_line, = axs[0].plot([], [], lw=1.5, color='darkblue', zorder=11)
rear_axle_path_line, = axs[0].plot([], [], color='royalblue', linestyle='-', lw=1.0, alpha=0.7, label='车辆轨迹 (参考点)')
axs[0].plot([],[], color='lime', linestyle='--', lw=1.0, alpha=0.9, label='目标Y轨迹')
axs[0].legend(loc='upper left', fontsize='small')

# 创建时间文本显示
time_text = axs[0].text(0.02, 0.95, '', transform=axs[0].transAxes, fontsize='medium',
                        bbox=dict(boxstyle="round,pad=0.3", fc="wheat", ec="black", lw=0.5, alpha=0.7))

# 设置速度子图
axs[1].set_ylabel('速度 (m/s)')
axs[1].axhline(target_v_val, color='green', linestyle='--', label='目标速度')
line_v, = axs[1].plot([], [], lw=1.5, color='purple', label='实际速度')
axs[1].legend(fontsize='small', loc='lower right')
axs[1].grid(True, linestyle=':', alpha=0.7)
axs[1].set_ylim(min(v_min, np.min(x_history[3, :])) -1, max(v_max, np.max(x_history[3, :])) + 1)

# 设置航向角子图
axs[2].set_ylabel('航向角 (度)')
line_psi, = axs[2].plot([], [], lw=1.5, color='teal', label='实际航向角')
axs[2].legend(fontsize='small', loc='lower right')
axs[2].grid(True, linestyle=':', alpha=0.7)
min_psi_deg = np.rad2deg(np.min(x_history[2, :])) if len(x_history[2,:]) > 0 else -10
max_psi_deg = np.rad2deg(np.max(x_history[2, :])) if len(x_history[2,:]) > 0 else 10
margin_psi = 10
if abs(max_psi_deg - min_psi_deg) < 1e-6 :
    min_psi_deg -= margin_psi
    max_psi_deg += margin_psi
axs[2].set_ylim(min_psi_deg - margin_psi, max_psi_deg + margin_psi)

# 设置加速度和转向角子图
axs[3].set_xlabel('时间 (s)')
axs[3].set_ylabel('加速度 (m/s^2)', color='orangered')
line_a, = axs[3].plot([], [], lw=1.5, color='orangered', label='加速度')
axs[3].tick_params(axis='y', labelcolor='orangered')
axs[3].legend(fontsize='small', loc='upper left')
axs[3].grid(True, linestyle=':', alpha=0.7)
axs[3].set_ylim(a_min - 1, a_max + 1)

# 创建双y轴显示转向角
ax3_twin = axs[3].twinx()
ax3_twin.set_ylabel('转向角 (度)', color='darkgoldenrod')
line_delta, = ax3_twin.plot([], [], lw=1.5, color='darkgoldenrod', linestyle='--', label='转向角')
ax3_twin.tick_params(axis='y', labelcolor='darkgoldenrod')
ax3_twin.legend(fontsize='small', loc='upper right')
ax3_twin.set_ylim(np.rad2deg(delta_min) - 5, np.rad2deg(delta_max) + 5)

# 绘制目标轨迹
axs[0].plot(x_history[0,:len(target_y_history)], target_y_history, color='lime', linestyle='--', lw=1.0, alpha=0.9, label='目标Y轨迹')
axs[0].legend(loc='upper left', fontsize='small')

# 动画初始化函数
def init():
    axs[0].add_patch(vehicle_rect_anim)
    obs_bl_x_init = obs_x_center_history[0] - obs_length / 2
    obs_bl_y_init = obs_y_center_history[0] - obs_width / 2
    obstacle_shape_anim.set_xy((obs_bl_x_init, obs_bl_y_init))

    arrow_anim_line.set_data([], [])
    rear_axle_path_line.set_data([], [])
    time_text.set_text('')
    line_v.set_data([], [])
    line_psi.set_data([], [])
    line_a.set_data([], [])
    line_delta.set_data([], [])
    return [vehicle_rect_anim, arrow_anim_line, rear_axle_path_line, time_text,
            line_v, line_psi, line_a, line_delta, obstacle_shape_anim]

# 动画更新函数
def update(frame):
    # 更新车辆位置和姿态
    veh_center_x = x_history[0, frame]
    veh_center_y = x_history[1, frame]
    psi_rad = x_history[2, frame]

    # 更新车辆图形变换
    transform = Affine2D().rotate_around(0, 0, psi_rad) + Affine2D().translate(veh_center_x, veh_center_y) + axs[0].transData
    vehicle_rect_anim.set_transform(transform)

    # 更新车辆方向箭头
    arrow_length = vehicle_plot_length * 0.4
    arrow_end_x = veh_center_x + arrow_length * np.cos(psi_rad)
    arrow_end_y = veh_center_y + arrow_length * np.sin(psi_rad)
    arrow_anim_line.set_data([veh_center_x, arrow_end_x], [veh_center_y, arrow_end_y])

    # 更新车辆轨迹
    rear_axle_path_line.set_data(x_history[0, :frame+1], x_history[1, :frame+1])

    # 更新障碍物位置
    current_frame_obs_x_center = obs_x_center_history[frame]
    current_frame_obs_y_center = obs_y_center_history[frame]
    obstacle_bottom_left_x = current_frame_obs_x_center - obs_length / 2
    obstacle_bottom_left_y = current_frame_obs_y_center - obs_width / 2
    obstacle_shape_anim.set_xy((obstacle_bottom_left_x, obstacle_bottom_left_y))

    # 更新状态显示
    current_display_maneuver_state = "UNKNOWN"
    target_y_idx = min(frame, len(target_y_history) - 1)
    current_target_y_for_display = target_y_history[target_y_idx]

    veh_x_pos_frame = x_history[0, frame]
    frame_obs_x_center = obs_x_center_history[frame]
    frame_obs_front_x = frame_obs_x_center - obs_length / 2

    # 更新状态显示文本
    actual_y_pos = x_history[1,frame]
    if abs(actual_y_pos - lane1_y) < 0.25 and \
       veh_x_pos_frame > frame_obs_x_center + return_trigger_x_offset + stabilize_distance_after_return * 0.8 and \
       abs(current_target_y_for_display - lane1_y) < 0.1 :
           current_display_maneuver_state = "完成机动"
    elif abs(current_target_y_for_display - lane1_y) < 0.1:
        if veh_x_pos_frame < frame_obs_front_x - evade_trigger_distance * 0.5 :
            current_display_maneuver_state = "第一车道行驶"
        elif veh_x_pos_frame > frame_obs_x_center + pass_obstacle_distance :
            current_display_maneuver_state = "返回第一车道"
        else:
             current_display_maneuver_state = "第一车道 (近障)"
    elif abs(current_target_y_for_display - lane2_y) < 0.1:
        if veh_x_pos_frame < frame_obs_x_center + pass_obstacle_distance * 0.9 :
            current_display_maneuver_state = "变道至第二车道"
        else:
            current_display_maneuver_state = "第二车道行驶"

    # 更新状态文本
    time_text.set_text(f'时间: {t_history[frame]:.1f} s\n速度: {x_history[3, frame]:.2f} m/s\n状态: {current_display_maneuver_state}\n目标Y: {current_target_y_for_display:.1f}m\n实际Y: {actual_y_pos:.2f}m')

    # 更新速度曲线
    line_v.set_data(t_history[:frame+1], x_history[3, :frame+1])

    # 更新航向角曲线
    line_psi.set_data(t_history[:frame+1], np.rad2deg(x_history[2, :frame+1]))

    # 更新控制量曲线
    if frame < len(u_history[0,:]):
        time_for_controls = t_history[:frame+1]
        control_slice_a = u_history[0, :frame+1]
        control_slice_delta = u_history[1, :frame+1]
        line_a.set_data(time_for_controls, control_slice_a)
        line_delta.set_data(time_for_controls, np.rad2deg(control_slice_delta))
    elif frame > 0 :
        time_for_controls = t_history[:frame]
        control_slice_a = u_history[0, :frame]
        control_slice_delta = u_history[1, :frame]
        line_a.set_data(time_for_controls, control_slice_a)
        line_delta.set_data(time_for_controls, np.rad2deg(control_slice_delta))
    else:
        line_a.set_data([], [])
        line_delta.set_data([], [])

    return [vehicle_rect_anim, arrow_anim_line, rear_axle_path_line, time_text,
            line_v, line_psi, line_a, line_delta, obstacle_shape_anim]

# 创建动画
num_frames = len(t_history)
ani = FuncAnimation(fig, update, frames=num_frames,
                    init_func=init, blit=True, interval=Ts*1000, repeat=False)

# 保存动画
animation_filename = 'NMPC_避障变道仿真动画_v6_优化边界.gif'
try:
    ani.save(animation_filename, writer='pillow', fps=int(1/Ts))
    print(f"动画已保存为: {animation_filename}")
except Exception as e:
    print(f"保存动画失败: {e}")
    print("请确保已安装 Pillow (for GIF) 或 FFmpeg (for MP4)，并将其添加到系统路径。")
    print("如果问题持续，尝试在 FuncAnimation 中设置 blit=False。")

plt.show()

4.7 参数调优与性能分析

MPC控制器的性能很大程度上取决于参数的选择。下面分析一些关键参数及其影响：

  1. 权重矩阵 Q、R 的影响：

    • Q[1,1]（横向位置权重）：增大可使车辆更精确地跟踪目标车道，但可能导致转向过激
    • R[1,1]（转向角权重）：增大可使转向更平滑，但可能降低车道跟踪精度
    • 平衡Q和R是关键，我们的实现中使用较大的转向角权重（R[1,1]=1000.0）确保平滑转向

  2. 航向角速度变化惩罚 w_psi_dot_change：

    • 这个参数对转向平滑性至关重要
    • 增大会使转向更平滑，但可能降低响应速度
    • 减小会使转向更灵活，但可能出现转向抖动

  3. 预测时域 Np：

    • 增大可提高预见性，使变道更平滑，但计算量增加
    • 减小可降低计算负担，但可能导致近视行为
    • 我们选择了适中的Np=20，在预见性和计算效率之间取得平衡

  4. 安全距离参数：

    • 增大安全距离会使避障更加保守，安全裕度更大
    • 减小安全距离允许更激进的避障，但安全裕度降低
    • 我们的实现使用较小的安全距离（safe_dist=0.05），依靠碰撞半径保证安全

  5. 状态机参数：

    • evade_trigger_distance：决定何时开始变道，增大会提前启动变道
    • pass_obstacle_distance：决定何时可以返回原车道，增大会延迟返回
    • 这些参数需要根据车辆速度和障碍物速度进行调整

通过仿真实验，我们可以观察到以下结果：

  1. 避障效果：控制器能够成功检测到前方障碍物，并在合适的时机启动变道
  2. 平滑变道：由于航向角速度变化惩罚，变道过程平滑自然
  3. 速度控制：车辆能够在变道过程中维持接近目标速度的行驶状态
  4. 返回原车道：超越障碍物后，车辆能够安全地返回原车道

4.8 小结与展望

在本章中，我们实现了一个基于MPC的智能避障变道控制系统，它展示了MPC在处理复杂自动驾驶场景中的优势：

  1. 预见性控制：MPC能够提前预测车辆和障碍物未来的运动轨迹，规划最优避障路径
  2. 约束处理：MPC自然地处理了道路边界、车辆物理限制和碰撞避免等约束
  3. 多目标优化：同时兼顾了车道跟踪、速度控制、操作平滑和安全避障等多个目标
  4. 自主决策：结合状态机，实现了基于环境感知的自主变道决策

这个控制系统还有以下改进空间：

  1. 多障碍物避让：扩展系统以处理多个动态障碍物
  2. 不确定性处理：考虑测量噪声和预测误差，增强鲁棒性
  3. 计算优化：改进算法以降低计算负担，实现更高的控制频率
  4. 复杂道路环境：处理弯道、交叉路口等更复杂的道路场景

MPC作为一种强大的预见性控制框架，在自动驾驶领域具有广阔的应用前景。它能够平衡安全性、舒适性和效率，适应复杂多变的驾驶环境，是实现高级自动驾驶的关键技术之一。

通过本教程，我们从MPC的基本概念出发，经过数学建模，最终实现了一个实用的避障变道控制系统。希望这个案例能帮助读者理解MPC的工作原理和应用方法，为进一步探索和应用MPC技术奠定基础。

相关推荐
君臣Andy3 分钟前
AI 搜索引擎 MindSearch
人工智能·ai 搜索引擎
小洛~·~6 分钟前
多模态RAG与LlamaIndex——1.deepresearch调研
人工智能·python·深度学习·神经网络·chatgpt
SunsPlanter7 分钟前
快速入门机器学习的专有名词
人工智能·机器学习
AndrewHZ12 分钟前
【图像处理基石】遥感图像分析入门
图像处理·人工智能·深度学习·计算机视觉·遥感图像·技术分析·多光谱
石臻臻的杂货铺16 分钟前
推荐几个常用免费的文本转语音工具
人工智能·语音识别
Thanks_ks19 分钟前
人工智能技术演进：从多模态融合到智能体落地的实践探索
人工智能·多模态融合·技术趋势·智能体 ai·小模型优化·rag 技术·代码实践
uesowys29 分钟前
阿里云人工智能大模型通义千问Qwen3开发部署
人工智能·阿里云·qwen3
摆烂仙君42 分钟前
浅论3DGS溅射模型在VR眼镜上的应用
人工智能·深度学习·vr
程序小K43 分钟前
OpenCV的CUDA模块进行图像处理
图像处理·人工智能·opencv
jndingxin44 分钟前
OpenCVCUDA 模块中在 GPU 上对图像或矩阵进行 边界填充（padding）函数copyMakeBorder()
人工智能·opencv
热门推荐
01YOLOv8入门 | 重要性能衡量指标、训练结果评价及分析及影响mAP的因素【发论文关注的指标】02从零安装 LLaMA-Factory 微调 Qwen 大模型成功及所有的坑03KGG转MP3工具|非KGM文件|解密音频04组基轨迹建模 GBTM的介绍与实现（Stata 或 R）05【SpeedAI科研小助手】2分钟极速解决知网维普重复率、AIGC率过高，一键全文降！文件格式不变，公式都保留的！06Coze扣子平台完整体验和实践（附国内和国际版对比）07YOLOv5改进 | 添加CA注意力机制 + 增加预测层 + 更换损失函数之GIoU08yolov8，yolo11，yolo12 服务器训练到部署全流程 笔记09DeepSeek各版本说明与优缺点分析10【解决】Android Gradle Sync 报错 Could not read workspace metadata
