为了适应 PD 分离式推理部署架构，百度智能云从物理网络层面的「4us 端到端低时延」HPN 集群建设，到网络流量层面的设备配置和管理，再到通信组件和算子层面的优化，显著提升了上层推理服务的整体性能。
百度智能云在大规模 PD 分离式推理基础设施优化的实践中，充分展现了网络基础设施、通信组件与上层业务特征深度融合的重要性。
1. PD 分离式推理服务对网络的需求
传统的推理服务均是集中式，大多是单机部署。即使是多机部署，机器规模也非常小，对网络的带宽和时延需求都不大。当前大规模 PD 分离式推理系统来说，对网络通信的需求则发生了变化：
- 引入大规模的 EP 专家并行。EP 会从单机和双机的小规模，变成更大规模，因此 EP 之间的「 Alltoall 通信域」成倍增长。这对于网络基础设施、Alltoall 算子等的通信效率都提出了更高的要求，它们会直接影响 OTPS、TPOT 等指标，从而影响最终的用户体验。
- PD 分离式部署，Prefill 和 Decode 之间会有 KV Cache 流量的传输，KV Cache 通信的时延直接影响推理服务整体的性能。
为了提升大规模 PD 分离式推理系统的效率，百度智能云针对性地优化了网络基础设施和通信组件：
- 物理网络层面：为适配 Alltoall 流量专门建设了「4us 端到端低时延」 HPN 集群，支持自适应路由功能彻底解决网络哈希冲突，保证稳定的低时延。
- 流量管理层面：优化 Alltoall 多打一 incast 流量导致的降速问题。对 HPN 网络中训练、推理等不同类型流量进行队列管理，实现训推任务的互不干扰。通过自研高性能 KV Cache 传输库实现 DCN 弹性 RDMA 满带宽传输。
- 通信组件层面：Alltoall 算子优化，相比开源的方案，大幅提升 Prefill 和 Decode 的 Alltoall 通信性能。针对 batch size 级别的动态冗余专家编排，将专家均衡度控制在了 1.2 以下，确保集群中所有 GPU 通信时间大致相同。优化双流，实现最大程度的计算和通信 overlap，整体提升 20% 吞吐。
下面我们逐一介绍百度智能云在以上几个层面的优化实践。
2. 解决方案和最佳实践
2.1. 建设适配 Alltoall 流量特征的 HPN 网络设施
百度智能云在训练场景下的 HPN 网络架构设计已经有着丰富的经验，AIPod 使用多导轨网络架构，GPU 服务器配有 8 张网卡，然后每张网卡分别连到一个汇聚组的不同 LEAF 上。在 LEAF 和 SPINE 层面，通过 Full Mesh 的方式进行互联。

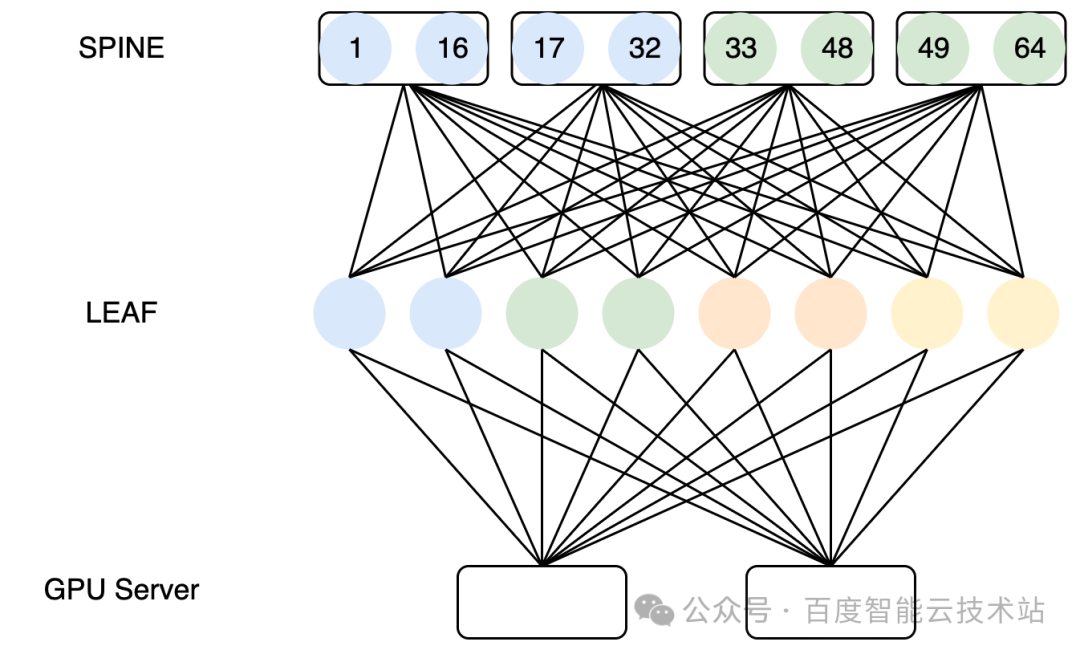

以下图为例，考虑一个训练场景下的 3 层架构 HPN 网络：
2.1.1. 训练和推理任务的流量特征
- 非 MoE 训练任务的流量特征
在传统非 MoE 的训练场景下，跨机通信产生的流量大多数都是同号卡流量。例如在梯度同步时候产生的 AllReduce 或者 ReduceScatter 或者 AllGather，PP 之间的 SendRecv 等。同号卡通信最佳情况可以只经过一跳，以上图为例，每个 LEAF 交换机有 64 个下联口，因此 64 台服务器规模同号卡通信理论上可以做到一跳可达。
规模再大，就只能经过 SPINE 或者最差经过 SUPER SPINE 来进行通信。为了减少流量上送 SPINE，百度百舸在任务调度的时候会自动进行服务器的亲和性调度。在创建任务的时候，尽量把同一通信组下的 Rank 排布在同一 LEAF 交换机下的服务器内，那么理论上大部分流量都可以收敛在 LEAF 下。
- MoE 推理流量特征
对于推理服务来说，MoE EP 之间的 Alltoall 通信流量模式与 AllReduce 等不同，会产生大量的跨导轨流量。虽然对于 Prefill 阶段来说，可以通过软件实现层面规避掉跨导轨的流量，但是 Decode 阶段仍然无法避免跨导轨，这会导致多机之间的通信不只是同号卡通信，跨机流量大部分并不能一跳可达，会有大量的流量上到 SPINE 或者 SUPER SPINE，从而导致时延增加。
- MoE 训练流量特征
对于 MoE 训练的流量会更加复杂，综合了训练和推理的流量特征，既存在传统的梯度同步产生的 AllReduce 或者 ReduceScatter 或者 AllGather，PP 之间的 SendRecv，也存在 EP 之间的 Alltoall 流量。这些流量不但会出现跨导轨传输的问题，他们之间可能会存在 overlap 导致互相干扰。
2.1.2. 面向 EP 的 HPN 架构优化

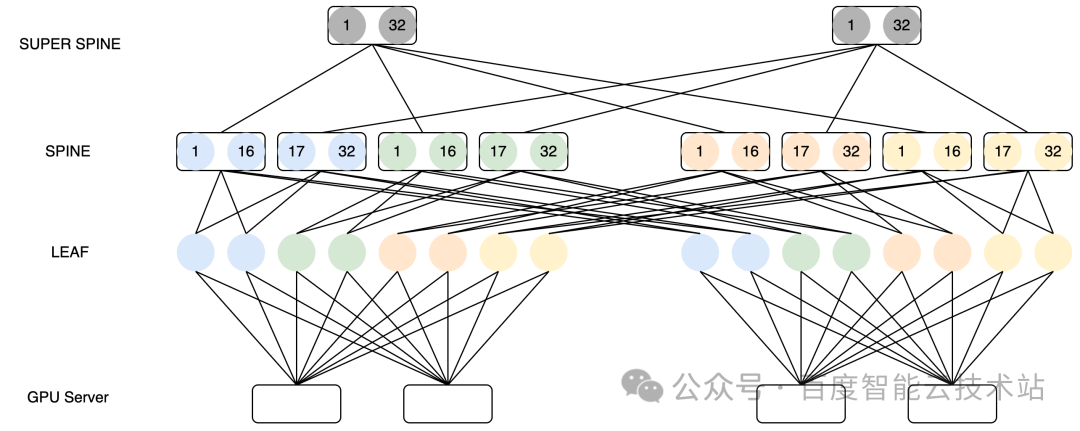

鉴于 Alltoall 通信的特点，我们在设计 HPN 网络的时候，会考虑优先保证跨导轨流量至多 2 跳可达，让 Alltoall 流量收敛到 SPINE 层，以这种方式尽量减少跨导轨的通信时延。如下图所示：
LEAF 层所有设备全部有一根线接入同一台 SPINE 交换机，这样可以让集群内 Alltoall 跨导轨流量全部收敛到 SPINE 层，跨导轨通信时延可以进一步从 5us+ 缩小为 4us。
这种经过优化后的 HPN 网络架构，能接入的卡数主要取决于交换机芯片支持的最大的下联口有多少。虽然对于超大模型的训练任务来说，这个集群规模可能不够，但是对于推理来说，通常不需要那么大规模的机器，是可以满足需求的。
2.1.3. 自适应路由彻底消除 hash 冲突
同时，由于 Alltoall 通信流量的特征，LEAF 到 SPINE 之间的通信流量会成为常态。当流量需要通过 SPINE 传输的时候，会由 hash 选择 SPINE 出口的过程，这时候有可能会产生 hash 冲突，导致网络抖动。因此为了避免 hash 冲突，百度智能云基于自研交换机实现自适应路由。如下图所示：

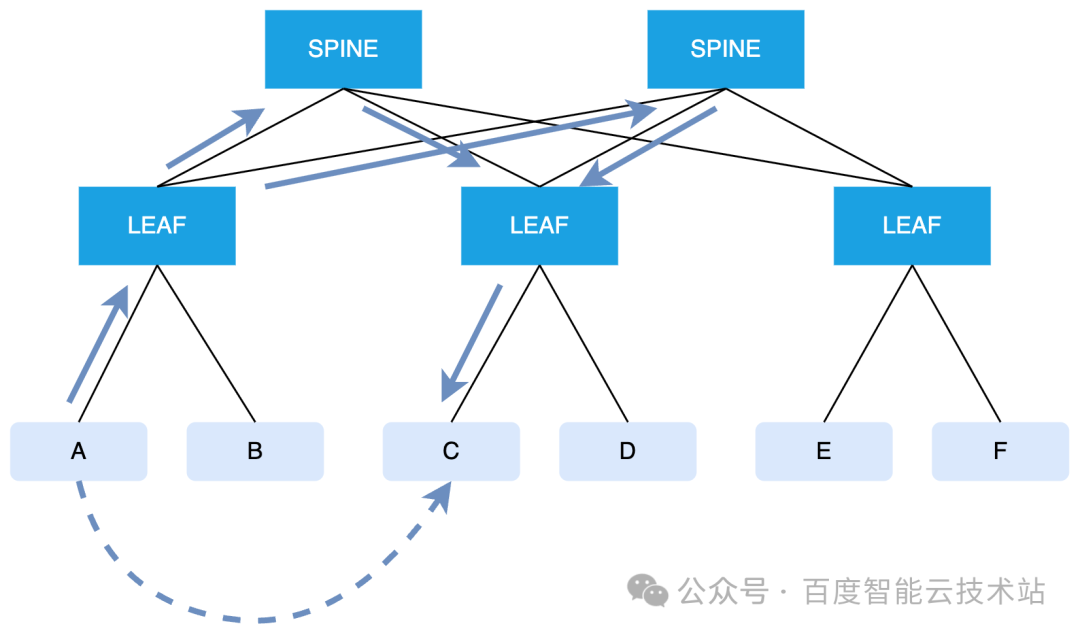

假设 A 和 C 进行 Alltoall 跨导轨通信，A 发出的流量必然要经过 SPINE，那么流量在到达 LEAF 的时候，会基于 packet 做 hash，并结合链路的负载情况动态选择最优的出口，将报文发送到多个 SPINE 上。
基于报文 hash 到不同的物理路径，百度智能云实现了链路负载均衡，消除因 hash 冲突时延增加导致的性能抖动，实现稳定的低时延网络。
详情可参考：彻底解决网络哈希冲突，百度百舸的高性能网络 HPN 落地实践
2.2. Alltoall 和 KV Cache 流量的管理和优化
2.2.1. 避免 incast 造成降速，不同类型流量的分队列管理
- Alltoall 多打一，不合理的配置造成降速
在推理服务中，EP 间的 Alltoall 通信流量特性与传统训练中的 AllReduce 完全不同，网络上多打一造成的 incast 流量非常常见。这种 incast 的严重程度会随着规模的增大而增大。incast 流量的突发，可能会造成接收侧网卡上联的交换机端口向发送侧反压 PFC，导致网络降速。

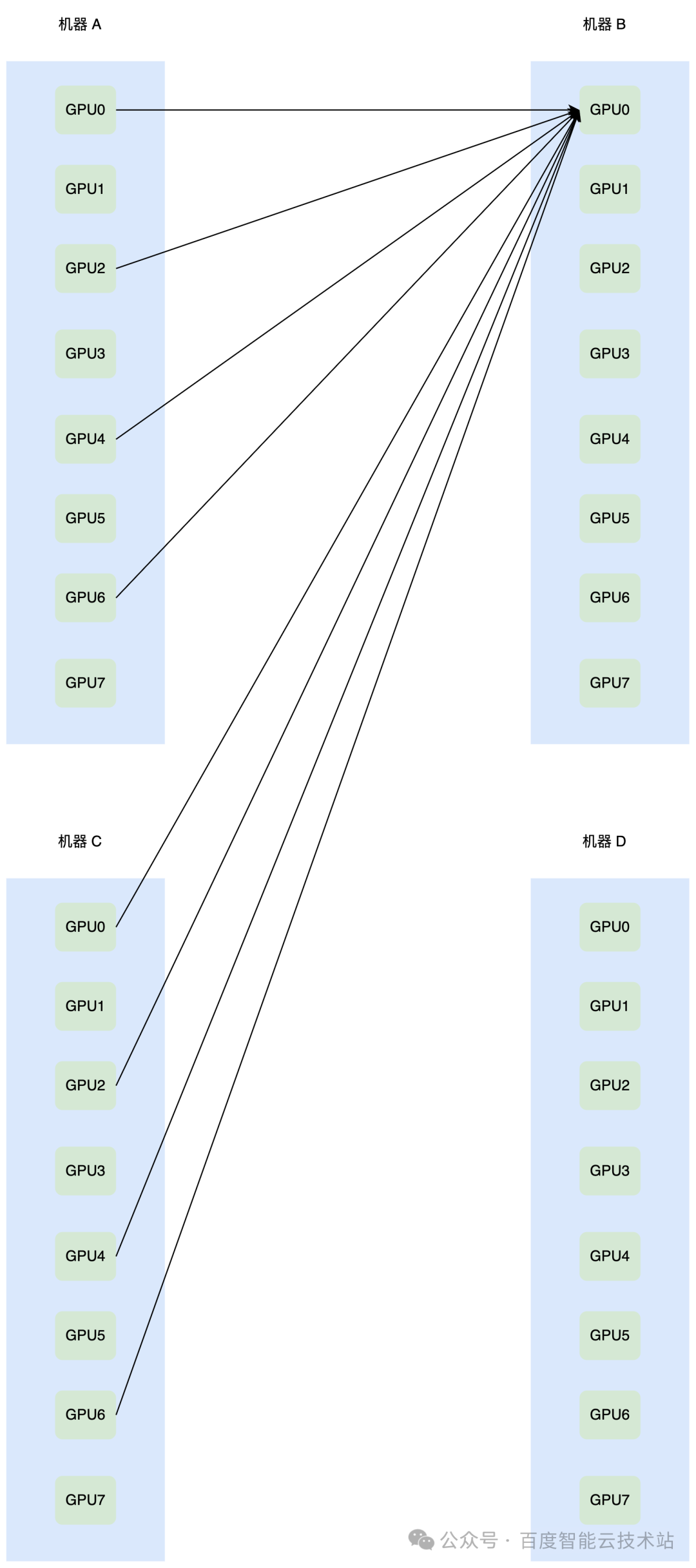

传统 Alltoall 流量多打一的示意图如下，假设机器 A 和机器 C 的 GPU0、GPU2、GPU4、GPU6 都需要给机器 B 的 GPU0 发送数据，那么在网络上就会出现 8 打 1 的情况。

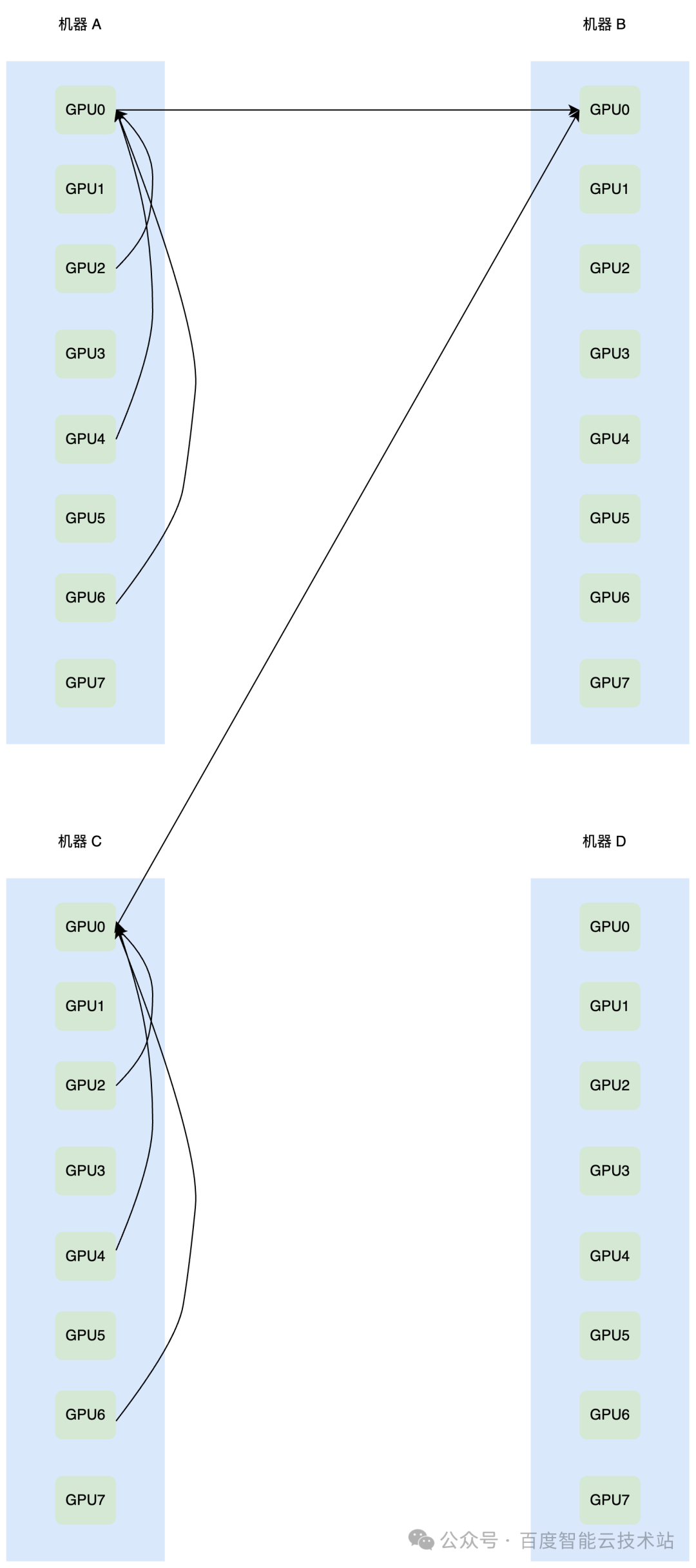

传统的 Alltoall 实现，例如 PyTorch 内部调用的 Alltoall，是使用 send recv 去实现的，如果使用 PXN 可以缩小网络上的发生多打一的规模，但是多打一依然存在，如下图所示：
因此无论 Alltoall 的算子实现方式如何，网络上的多打一都无法避免。此时如果网络侧的拥塞控制算法的配置不合理，对拥塞过于敏感，就会产生降速，进而对整体吞吐造成影响。
- 推理训练任务中非 Alltoall 流量的干扰
除此之外，如果集群内还存在其他流量，例如训练任务 DP（数据并行）之间的 AllReduce 或者 ReduceScatter 或者 AllGather，或者 PD（Prefill-Decode）之间的 KV Cache 传输，也会对 Alltoall 的流量造成影响，从而进一步降低推理引擎的整体吞吐。
因此无论是端侧网卡的配置，或者是交换机的配置，都需要针对 Alltoall 这种多打一 incast 流量做针对性优化，同时尽量避免集群内其他流量对 Alltoall 流量造成影响。
针对这种情况，我们给出的解决方案如下：
- 在队列管理层面，通过端侧网卡将 EP 的流量做专门的优先级配置，将 Alltoall 流量导入到高优先级队列。其他训练的流量，比如 AllReduce 等使用低优先级队列。
- 在资源层面，在端侧网卡和交换机的高优先级队列上，预留更多的 buffer，分配更高比例的带宽，优先的保证高优先级队列的流量。
- 在拥塞控制算法配置层面，高优先级队列关闭 ECN 标记功能，让 DCQCN 算法对 Alltoall 流量微突发造成的拥塞不做出反应，从而解决 incast 问题造成的降速。
在经过端侧网卡和网侧交换机配合调整后，可以保障 Alltoall 通信流量的通信带宽和传输时延，实现训推任务的互不干扰，并有效的缓解 incast 流量带来的非预期的降速而造成的性能抖动。
经过测试，在我们部署的推理服务中，Alltoall 过程的整体通信时延有 5% 的降低。
2.2.2. DCN 支持弹性 RDMA 实现 KV Cache 满带宽传输
在 PD 分离式推理系统中，还存在 PD 之间 KV Cache 传输的流量。相比 Alltoall 虽然他的带宽需求不算大，但为了避免二者的流量互相干扰，通常我们会让 KV Cache 的传输流量单独走 DCN 网络，使其与 Alltoall 的流量完全隔离开。
在 DCN 网络的设计上，为了保证 KV Cache 流量的传输带宽，其网络架构收敛比采用 1：1。端侧网卡支持弹性 RDMA，使用 RDMA 协议保证 KV Cache 的高性能传输。
在传输库层面，百度智能云使用自研的高性能 KV Cache RDMA 传输库，其接口设计与框架层深度定制，支持上层框架分层传输，也支持多层 KV Cache 的批量传输，便于在框架层做计算与传输的 overlap。
通过以上设计优化，KV Cache 传输在主网卡可以用满带宽，传输时间可以完全被计算 overlap 住，不成为推理系统的瓶颈。
2.3. 提高推理服务组件的网络通信效率
在有了高带宽低时延的网络基础设施的基础上，如何用好网络基础设施，是推理服务软件层面需要重点考虑的事情。
在我们对 PD 分离推理服务的 profile 分析当中，发现了一些影响网络通信效率的关键因素。
2.3.1. Alltoall 算子的通信效率
目前社区开源的 DeepEP 已经给出了推理系统中 dispatch 和 combine 过程的 Alltoall 高性能的算子的实现，且性能表现优异。
对于 Prefill 来说，由于输入的 batch size 较大，Alltoall 通信算子的同号卡传输阶段为了平衡显存资源和性能，采用分 chunk 传输的方式，发送和接收会循环使用一小块显存，并对每次 RDMA 发送以及机内 NVLink 传输的 token 数做了限制。
通过实际观测网卡的传输带宽，发现其并没有被打满。在此基础上，我们对网络传输的显存的大小，以及每一轮发送接收的最大 token 数等配置，针对不同的 GPU 芯片，做了一些精细化的调整，使之在性能上有进一步的提升。通过优化，DeepEP 的传输性能有大概 20%的性能提升，网络带宽已经基本被打满。
对于 Decode 来说，DeepEP 的实现是多机之间的 EP 通信，不区分机内和机间，一律采用网络发送。这样做的考虑是为了机内传输也不消耗 GPU 的 SM 资源，完成网络发送后算子即可退出。在网络传输的时间内做计算，完成后再调用 Alltoall 的接收算子，以此来实现计算和通信的 overlap。但这样做的缺点是机内的 NVLink 的带宽并没有被高效的利用起来，网络传输的数据量会变大。
因此，百度智能云通过在 GPU 算子内使用 CE 引擎做异步拷贝，在不占用 GPU SM 资源的情况下，也能实现机内 NVLink 带宽的高效利用，同时不影响计算和通信的 overlap。
2.3.2. 动态冗余专家编码，保证 EP 负载均衡
EP 专家之间如果出现处理 token 不均衡的情况，将会导致 Alltoall 通信算子的不同 SM 之间，以及不同 GPU 的通信算子之间，出现负载不均的情况，导致的结果就是整体通信时间会被拉长。
由于 EP 专家之间的负载均衡是推理服务引擎提升吞吐的非常重要的一环，经过百度智能云的大规模的线上实践的经验来看，静态冗余专家并不能很好的保证专家均衡。因此我们专门适配了针对 batch size 级别的动态冗余专家，把专家均衡度（max token/avg token）基本控制在了 1.2 以下，不会出现明显的「快慢卡」的情况。
2.3.3. 极致优化双流效果，整体吞吐进一步提升
通信和计算 overlap，隐藏通信的开销，一直都是推理服务，或者大模型训练中，非常重要的课题。
在百度智能云的实践中，我们在线上大规模的推理服务中开启了双流。为了尽量隐藏掉通信的开销，达到最好的 overlap 的效果，除了做 EP 之间的专家均衡以外，对计算算子也做了针对性的优化，例如对计算算子和通信算子 kernel launch 的顺序做合理排布，对二者所需的 SM 资源做合理的分配，避免出现计算算子占满 SM 导致通信算子 launch 不进去的情况，尽可能的消灭掉 GPU 间隙的资源浪费。通过这些优化，整体的吞吐可以提升 20% 以上。
3. 总结
百度智能云在大规模 PD 分离式推理基础设施优化的实践中，充分展现了网络基础设施、通信组件与上层业务特征深度融合的重要性。这种融合不仅是技术层面的创新，更是对实际业务需求的深刻理解和响应。
