计算机图形学编程(使用OpenGL和C++)(第2版)学习笔记 12.曲面细分

1. 曲面细分

曲面细分着色器（Tessellation Shader）是OpenGL 4.0及以上版本引入的一种可编程着色器阶段，用于在GPU上对几何体进行细分，将粗糙的多边形网格自动细分为更平滑、更精细的曲面。它主要用于实现高质量的曲面渲染，如贝塞尔曲面、NURBS曲面等。

曲面细分着色器由两个部分组成：

1. 细分控制着色器（Tessellation Control Shader, TCS）

   决定每个patch（补丁）的细分程度，可以动态调整细分级别，实现自适应细分。

2. 细分评估着色器（Tessellation Evaluation Shader, TES）

   根据细分后的顶点坐标，计算每个新生成顶点的具体位置，实现曲面插值和变形。

曲面细分着色器的优点是可以在不增加原始模型数据的情况下，动态生成高精度的曲面，提高渲染质量，广泛应用于角色建模、地形渲染等领域。

从顶点着色器中获取顶点位置后，曲面细分着色器会根据细分控制着色器输出的细分因子，对每个顶点进行细分，生成新的顶点。这些新生成的顶点会传递给细分评估着色器，由细分评估着色器计算每个顶点的位置，实现曲面插值和变形。最后，曲面细分着色器会将新的顶点传递给片段着色器，进行最后的渲染。

注意：顶点着色器中输出的顶点不会用于最后渲染 ，其只是做为细分控制着色器输入的顶点，用于计算细分因子。

1.0.1. 细分控制着色器（TCS）

TCS（细分控制着色器）中的主要任务就是设置外层细分等级（gl_TessLevelOuter）和内层细分等级（gl_TessLevelInner）。这是曲面细分着色器中用于控制patch（补丁）细分精度的参数。

• 外层细分等级（gl_TessLevelOuter）

  控制patch边界（如四边形的四条边）被细分成多少段。每个外层等级对应patch的一条边，数值越大，边被细分得越细，生成的网格越密集。

• 内层细分等级（gl_TessLevelInner）

  控制patch内部的细分程度。对于四边形patch，有两个内层等级，分别控制u和v方向内部的细分密度。数值越大，patch内部被细分得越细，曲面越平滑。

简单理解：

• 外层细分等级决定边界的分段数，影响轮廓的精细度。
• 内层细分等级决定内部网格的密度，影响曲面内部的平滑度。

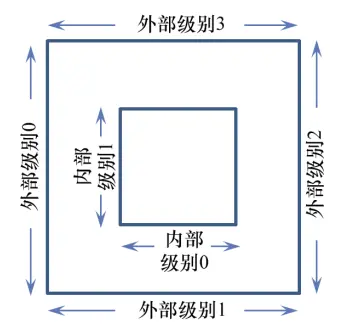

gl_TessLevelOuter 和 gl_TessLevelInner 这两个数组的元素个数取决于 patch 的类型：

• 对于 四边形 patch（quads）：

  • gl_TessLevelOuter 有 4 个元素（分别对应四条边）。
  • gl_TessLevelInner 有 2 个元素（分别对应 u 和 v 两个方向的内部细分）。

• 对于 三角形 patch（triangles）：

  • gl_TessLevelOuter 有 3 个元素（分别对应三条边）。
  • gl_TessLevelInner 有 1 个元素（对应内部细分）。

1.0.2. 内部网格新生成的顶点数量

生成的顶点数主要由内层细分等级决定，与外层细分等级无关。

• 内层细分等级（gl_TessLevelInner） 决定了 patch 内部网格的密度，也就是细分后生成的顶点数量。
• 外层细分等级（gl_TessLevelOuter） 决定 patch 边界的分段数，影响边界的平滑度，但不会直接影响整个 patch 内部生成的顶点总数。

1.0.2.1. 三角形patch

对于三角形 patch（triangles）：

• gl_TessLevelOuter 有 3 个元素，分别对应三角形的三条边，每个值决定对应边被细分成多少段。
• gl_TessLevelInner 有 1 个元素，决定三角形内部的细分密度。

生成的顶点数量

三角形 patch 细分后，生成的顶点数为：
(内层细分等级 + 1) × (内层细分等级 + 2) / 2

例如，内层细分等级为 N，则顶点数为 (N+1) × (N+2) / 2。

示例：

如果 gl_TessLevelInner[0] = 4，则生成的顶点数为 (4+1) × (4+2) / 2 = 5 × 6 / 2 = 15 个顶点。

总结：

• 三角形 patch：gl_TessLevelOuter[3]，gl_TessLevelInner[1]
• 顶点数 = (内层细分等级 + 1) × (内层细分等级 + 2) / 2

1.0.2.2. 四边形patch

对于四边形 patch（quads）：

• gl_TessLevelOuter 有 4 个元素，分别对应四条边，每个值决定对应边被细分成多少段。
• gl_TessLevelInner 有 2 个元素，分别对应 u 和 v 两个方向的内部细分密度。

生成的顶点数量

四边形 patch 细分后，生成的顶点数为：
(内层细分等级[0] + 1) × (内层细分等级[1] + 1)

例如，若 gl_TessLevelInner[0] = M，gl_TessLevelInner[1] = N，则顶点数为 (M+1) × (N+1)。

示例：

如果 gl_TessLevelInner[0] = 12，gl_TessLevelInner[1] = 12，则生成的顶点数为 (12+1) × (12+1) = 169 个顶点。

总结：

• 四边形 patch：gl_TessLevelOuter[4]，gl_TessLevelInner[2]
• 顶点数 = (内层细分等级[0] + 1) × (内层细分等级[1] + 1)

1.1. 细分评估着色器（TES）

细分评估着色器（Tessellation Evaluation Shader，简称 TES）是 OpenGL 曲面细分管线中的一个阶段。它的主要作用是：

在细分控制着色器（TCS）设置好细分等级并生成了新的细分点后，TES 会根据每个细分点的参数（如 u、v 坐标），结合 patch 的控制点，计算出每个新顶点的具体位置，实现曲面的插值和变形。

主要特点：

• TES 的输入是细分后的参数坐标（如 gl_TessCoord），以及 patch 的控制点数据。
• TES 负责根据细分参数和控制点，计算每个新生成顶点的最终位置（如贝塞尔曲面插值）。
• TES 的输出会传递给后续的几何着色器或片段着色器，参与最终渲染。

常见用法：

• 在 TES 中可以实现贝塞尔曲面、NURBS 曲面等高质量曲面插值。
• 也可以在 TES 中进行法线、纹理坐标等属性的插值计算。

示例代码：

#version 430
layout (quads, equal_spacing, ccw) in;
uniform mat4 mvp_matrix;
void main(void) {
    float u = gl_TessCoord.x;
    float v = gl_TessCoord.y;
    gl_Position = mvp_matrix * vec4(u, 0, v, 1);
}

TES 是实现高质量曲面细分和渲染的关键阶段。

1.2. 常用变量

TCS（细分控制着色器）和 TES（细分评估着色器）的常用全局变量如下：

---

1.2.1. TCS（Tessellation Control Shader）常用全局变量

• gl_in[]

  输入顶点数组，包含从顶点着色器传递过来的每个控制点的数据（如位置、属性等）。

• gl_out[]

  输出顶点数组，传递给 TES 的每个控制点的数据。

• gl_InvocationID

  当前 TCS 实例的索引（0 ~ patch顶点数-1），用于区分每个控制点。

• gl_PatchVerticesIn

  当前 patch 包含的控制点数量。

• gl_TessLevelOuter[]

  外层细分等级数组，用于设置 patch 边界的细分密度。

• gl_TessLevelInner[]

  内层细分等级数组，用于设置 patch 内部的细分密度。

---

1.2.2. TES（Tessellation Evaluation Shader）常用全局变量

• gl_in[]

  输入 patch 的控制点数据（由 TCS 输出）。

• gl_TessCoord

  当前细分点在 patch 内的参数坐标（如(u, v)或(barycentric)），范围通常为[0,1]。

• gl_PatchVerticesIn

  当前 patch 包含的控制点数量。

• gl_PrimitiveID

  当前 patch 的索引（用于实例化渲染时区分不同 patch）。

---

曲面细分控制着色器中的输入和输出控制点顶点和顶点属性是数组。不同的是，曲面细分评估着色器中的输入控制点顶点和顶点属性是数组，但输出顶点是标量

1.3. 基本曲面细分器网格

运行结果

1.3.1. 思路

1. cpp 中指定曲面细分着色器，设置相关参数
2. 顶点着色器中输出顶点位置，用于计算细分因子
3. 细分控制着色器中计算细分因子
4. 细分评估着色器中计算每个顶点的位置
5. 片段着色器中渲染顶点

1.3.2. main.cpp: display()

	glPatchParameteri(GL_PATCH_VERTICES, 1);
	glPolygonMode(GL_FRONT_AND_BACK, GL_LINE);  // FILL or LINE
	glDrawArrays(GL_PATCHES, 0, 1);

glPatchParameteri 是 OpenGL 4.0 及以上版本用于曲面细分（Tessellation）的一条函数指令。它的作用是设置 patch（补丁）的相关参数，最常用的是指定每个 patch 包含的顶点数量。

常用语法：

glPatchParameteri(GLenum pname, GLint value);

• pname：参数名称，常用的是 GL_PATCH_VERTICES，表示设置每个 patch 的顶点数。
• value：具体的数值，比如 1、3、4、16 等，取决于你的 patch 结构（如贝塞尔曲面常用 16）。

示例：

glPatchParameteri(GL_PATCH_VERTICES, 16); // 每个patch包含16个顶点

作用：

告诉 OpenGL 后续的 glDrawArrays(GL_PATCHES, ...) 或 glDrawElements(GL_PATCHES, ...) 绘制时，每多少个顶点为一组，作为一个 patch 送入细分着色器阶段。

注意：我们此处要调用glDrawArrays(GL_PATCHES, 0, 1);，而不是glDrawArrays(GL_TRIANGLES, 0, 1);，因为我们要绘制的是一个 patch，而不是一个三角形。

1.3.3. 顶点着色器

我们不用做任何事情

#version 430
void main(void)
{
}

1.3.4. 细分控制着色器（TCS）

#version 430

uniform mat4 mvp_matrix;
layout (vertices = 1) out; // 每个patch包含1个顶点输出到下一个阶段

void main(void)
{
    // 设置外层细分等级，决定patch边界被细分的段数
    gl_TessLevelOuter[0] = 6; // 第一条边细分为6段
    gl_TessLevelOuter[1] = 6; // 第二条边细分为6段
    gl_TessLevelOuter[2] = 6; // 第三条边细分为6段
    gl_TessLevelOuter[3] = 6; // 第四条边细分为6段

    // 设置内层细分等级，决定patch内部被细分的程度
    gl_TessLevelInner[0] = 12; // 第一组内层细分为12段
    gl_TessLevelInner[1] = 12; // 第二组内层细分为12段
}

1.3.5. 细分评估着色器（TES）

#version 430

layout (quads, equal_spacing, ccw) in; // 使用四边形patch，均匀间隔，逆时针顺序

uniform mat4 mvp_matrix; // 传入的MVP变换矩阵

void main (void)
{
    float u = gl_TessCoord.x; // 获取当前细分点的u坐标
    float v = gl_TessCoord.y; // 获取当前细分点的v坐标
    gl_Position = mvp_matrix * vec4(u, 0, v, 1); // 计算变换后的位置，y为0表示在xz平面
}

1.4. 贝塞尔曲面细分

1.4.1. 思路

1. 设置16个控制顶点 ，作为贝塞尔曲面的控制顶点
2. 设置细分等级为32，决定patch边界被细分的段数
3. 按照贝塞尔曲面公式计算每个细分点的位置

1.4.2. 顶点着色器

我们在顶点着色器中定义16个控制顶点，作为贝塞尔曲面的控制顶点。

#version 430

uniform mat4 mvp_matrix;
out vec2 texCoord; // 纹理坐标输出

void main(void)
{
    // 定义16个控制点，作为贝塞尔曲面的控制顶点
    const vec4 vertices[ ] =
        vec4[ ] (
            vec4(-1.0, 0.5, -1.0, 1.0), vec4(-0.5, 0.5, -1.0, 1.0),
            vec4( 0.5, 0.5, -1.0, 1.0), vec4( 1.0, 0.5, -1.0, 1.0),
            vec4(-1.0, 0.0, -0.5, 1.0), vec4(-0.5, 0.0, -0.5, 1.0),
            vec4( 0.5, 0.0, -0.5, 1.0), vec4( 1.0, 0.0, -0.5, 1.0),
            vec4(-1.0, 0.0, 0.5, 1.0), vec4(-0.5, 0.0, 0.5, 1.0),
            vec4( 0.5, 0.0, 0.5, 1.0), vec4( 1.0, 0.0, 0.5, 1.0),
            vec4(-1.0, -0.5, 1.0, 1.0), vec4(-0.5, 0.3, 1.0, 1.0),
            vec4( 0.5, 0.3, 1.0, 1.0), vec4( 1.0, 0.3, 1.0, 1.0)
        );
    // 为当前顶点计算合适的纹理坐标，从[-1,+1]转换到[0,1]
    texCoord = vec2((vertices[gl_VertexID].x + 1.0) / 2.0, (vertices[gl_VertexID].z + 1.0) / 2.0);
    // 设置当前顶点的位置
    gl_Position = vertices[gl_VertexID];
}

1.4.3. 细分控制着色器（TCS）

#version 430
in vec2 texCoord[ ];
out vec2 texCoord_TCSout[ ]; // 以标量形式从顶点着色器传来的纹理坐标输出，以数组形式被接收，然后被发送给曲面细分评估着色器
uniform mat4 mvp_matrix;
layout (binding = 0) uniform sampler2D tex_color;
layout (vertices = 16) out; // 每个补丁有 16 个控制点
void main(void)
{ int TL = 32; // 曲面细分级别都被设置为 32
 if (gl_InvocationID == 0)
 { gl_TessLevelOuter[0] = TL; gl_TessLevelOuter[2] = TL;
 gl_TessLevelOuter[1] = TL; gl_TessLevelOuter[3] = TL;
 gl_TessLevelInner[0] = TL; gl_TessLevelInner[1] = TL;
 }
 // 将纹理和控制点传递给曲面细分评估着色器
 texCoord_TCSout[gl_InvocationID] = texCoord[gl_InvocationID];
 gl_out[gl_InvocationID].gl_Position = gl_in[gl_InvocationID].gl_Position;
}

1.4.4. 曲面细分评估着色器（TES）

#version 430
layout (quads, equal_spacing,ccw) in;
uniform mat4 mvp_matrix;
layout (binding = 0) uniform sampler2D tex_color;
in vec2 texCoord_TCSout[ ];
out vec2 texCoord_TESout; // 以标量形式传来的纹理坐标数组被一个个传出
void main (void)
{ vec3 p00 = (gl_in[0].gl_Position).xyz;
 vec3 p10 = (gl_in[1].gl_Position).xyz;
 vec3 p20 = (gl_in[2].gl_Position).xyz;
 vec3 p30 = (gl_in[3].gl_Position).xyz;
 vec3 p01 = (gl_in[4].gl_Position).xyz;
 vec3 p11 = (gl_in[5].gl_Position).xyz;
 vec3 p21 = (gl_in[6].gl_Position).xyz;
 vec3 p31 = (gl_in[7].gl_Position).xyz;
 vec3 p02 = (gl_in[8].gl_Position).xyz;
 vec3 p12 = (gl_in[9].gl_Position).xyz;
 vec3 p22 = (gl_in[10].gl_Position).xyz;
 vec3 p32 = (gl_in[11].gl_Position).xyz;
 vec3 p03 = (gl_in[12].gl_Position).xyz;
 vec3 p13 = (gl_in[13].gl_Position).xyz;
 vec3 p23 = (gl_in[14].gl_Position).xyz;
 vec3 p33 = (gl_in[15].gl_Position).xyz;
 float u = gl_TessCoord.x;
 float v = gl_TessCoord.y;
 // 立方贝塞尔基础函数
 float bu0 = (1.0-u) * (1.0-u) * (1.0-u); // (1-u)^3
 float bu1 = 3.0 * u * (1.0-u) * (1.0-u); // 3u(1-u)^2
 float bu2 = 3.0 * u * u * (1.0-u); // 3u^2(1-u)
 float bu3 = u * u * u; // u^3
 float bv0 = (1.0-v) * (1.0-v) * (1.0-v); // (1-v)^3
 float bv1 = 3.0 * v * (1.0-v) * (1.0-v); // 3v(1-v)^2
 float bv2 = 3.0 * v * v * (1.0-v); // 3v^2(1-v)
 float bv3 = v * v * v; // v^3
 // 输出曲面细分补丁中的顶点位置
 vec3 outputPosition =
 bu0 * ( bv0*p00 + bv1*p01 + bv2*p02 + bv3*p03 )
 + bu1 * ( bv0*p10 + bv1*p11 + bv2*p12 + bv3*p13 )
 + bu2 * ( bv0*p20 + bv1*p21 + bv2*p22 + bv3*p23 )
 + bu3 * ( bv0*p30 + bv1*p31 + bv2*p32 + bv3*p33 );
 gl_Position = mvp_matrix * vec4(outputPosition,1.0f);
 // 输出插值过的纹理坐标
 vec2 tc1 = mix(texCoord_TCSout[0], texCoord_TCSout[3], gl_TessCoord.x);
 vec2 tc2 = mix(texCoord_TCSout[12], texCoord_TCSout[15], gl_TessCoord.x);
 vec2 tc = mix(tc2, tc1, gl_TessCoord.y);
 texCoord_TESout = tc;
}

1.4.5. 片段着色器

// 片段着色器
#version 430
in vec2 texCoord_TESout;
out vec4 color;
uniform mat4 mvp_matrix;
layout (binding = 0) uniform sampler2D tex_color;
void main(void)
{ color = texture(tex_color, texCoord_TESout);
}

1.5. 参考

1. 学习笔记完整代码下载
