仿真每日一练 | LS-Dyna模态分析

在Ls-dyna中进行模态分析,主要采用隐式算法进行特征值求解。

仿真流程

在Ls-Dyna下整个仿真评估流程如下:

一、模型构建

二、材料定义

三、单元算法定义

四、状态方程控制

五、属性赋予

六、连接关系设置

七、边界与载荷条件

八、求解设置

九、求解

十、结果解读

1

模型构建

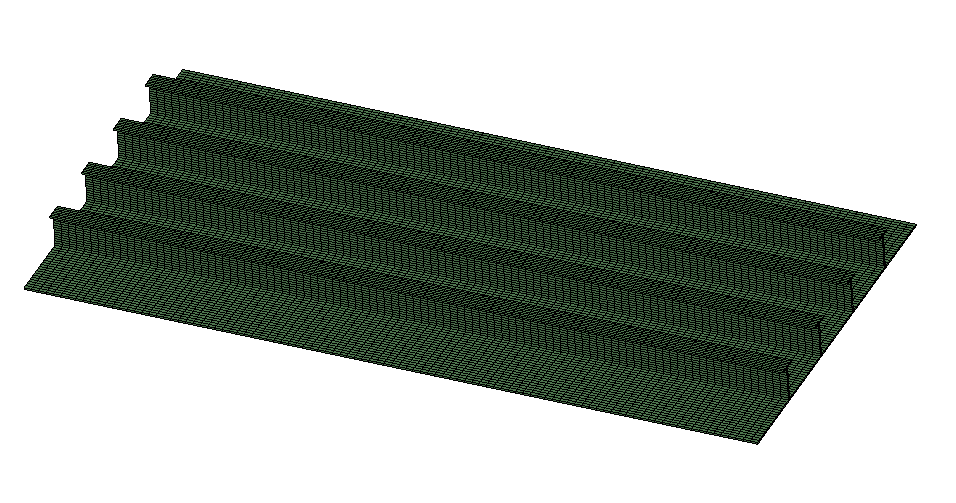

模型比较简单,直接采用Prepost进行建模,最终效果如图1所示

图1

2

材料定义

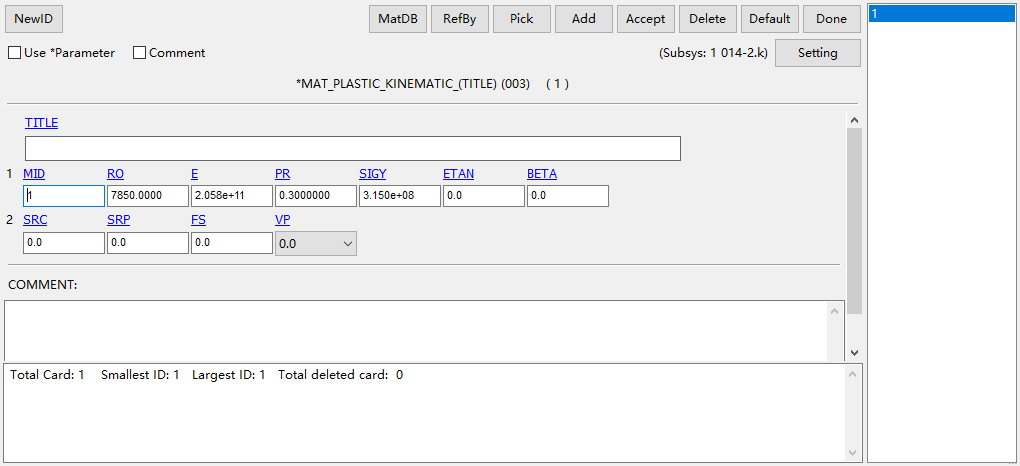

采用3号线弹性材料MAT_PLASTIC_KINEMATIC进行定义;具体设置如图2所示。

图2

3

单元算法定义

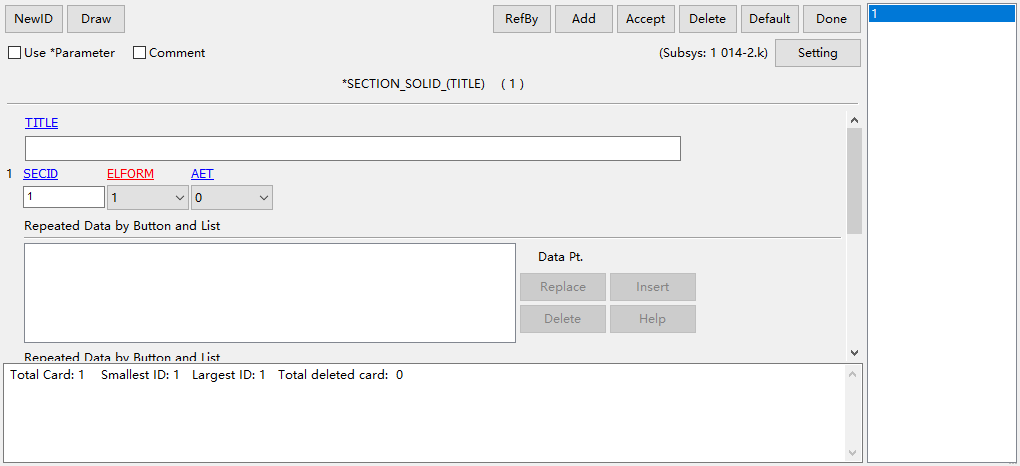

采用关键字*SECTION_SHOLID针对实体进行单元算法定义,具体设置如图3所示

图3

4

状态方程

无状态方程;

5

属性赋予

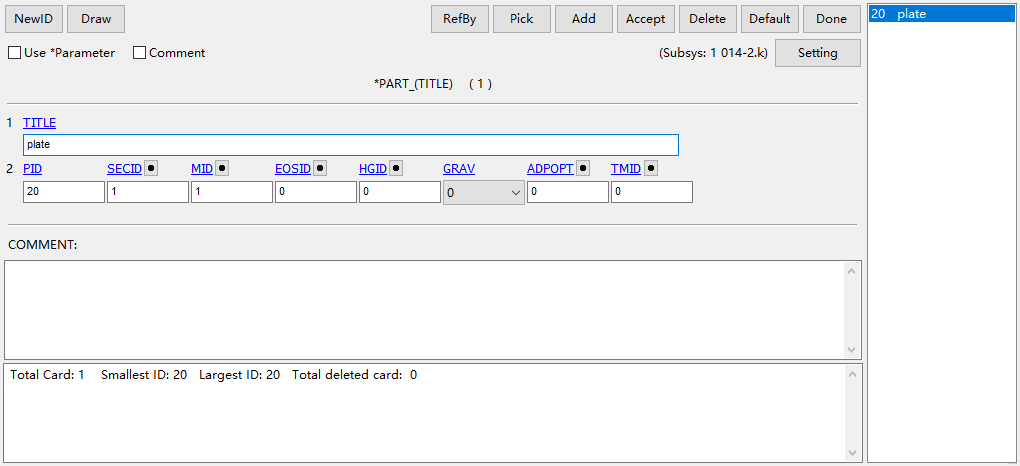

将定义好的材料以及单元算法赋予给对应part,如图4所示;

图4

6

连接关系设置

无连接关系

7

边界和载荷条件设置

求解自由模态,无需约束和加载

8

求解设置

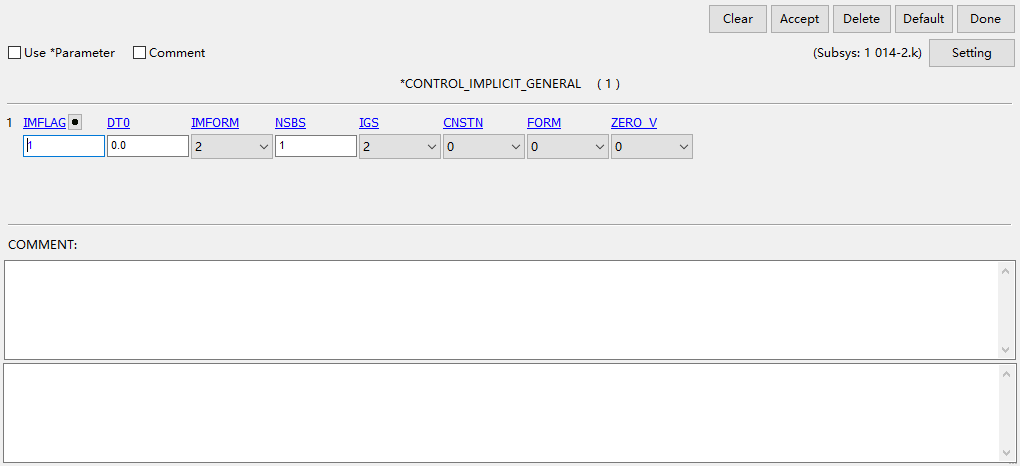

*CONTROL_IMPLICIT_GENERAL激活内隐分析并定义相关的控制参数;

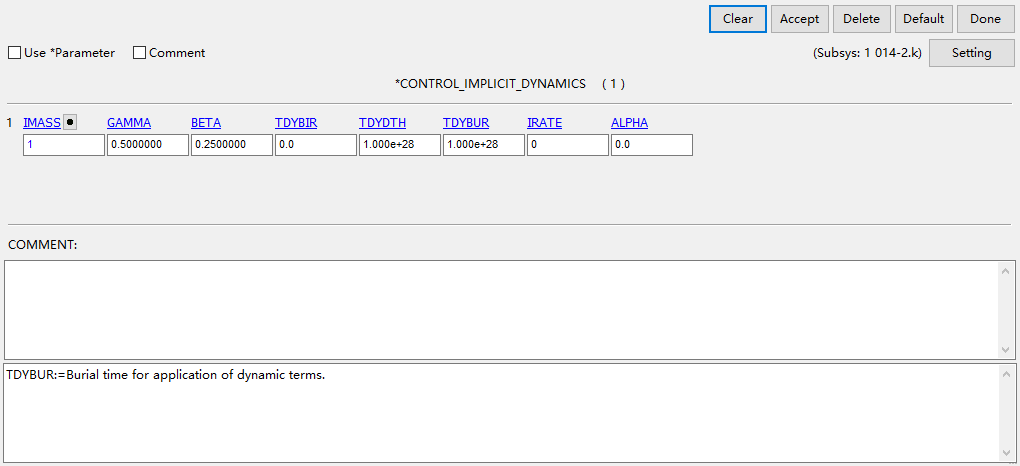

*CONTROL_IMPLICIT_DYNAMICS 激活隐式动力学评估,并进行时间积分设置;

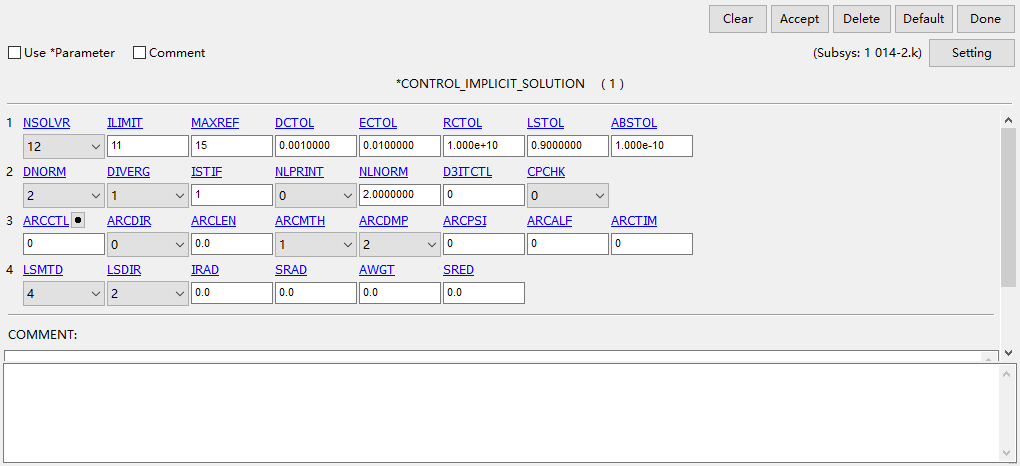

*CONTROL_IMPLICIT_SOLUTION控制隐式求解算法

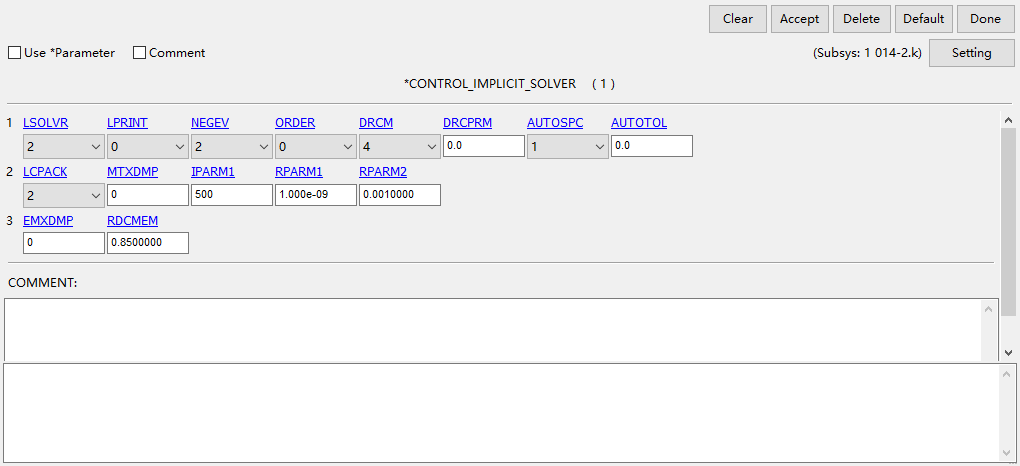

*CONTROL_IMPLICIT_SOLVER控制隐式求解器

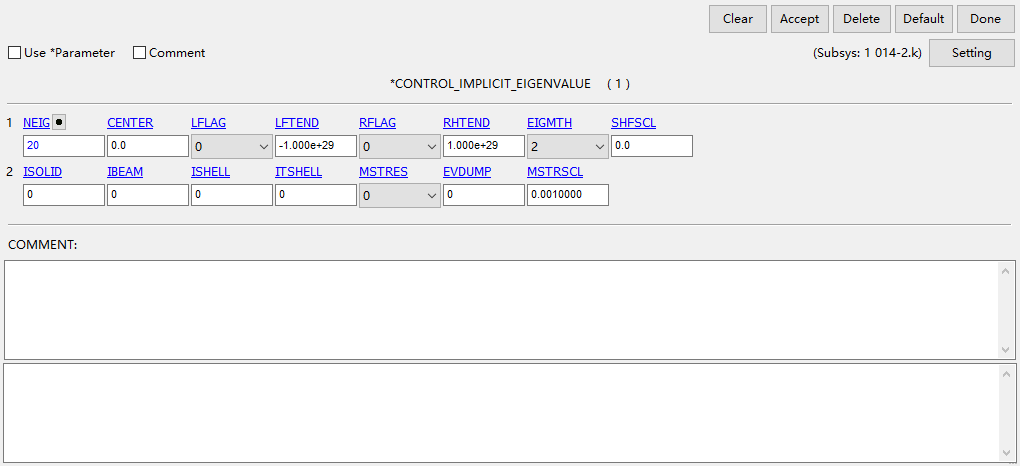

*CONTROL_IMPLICIT_EIGENVALUE控制提取求解特征值阶数20

具体设置如图5所示

图5

9

求解

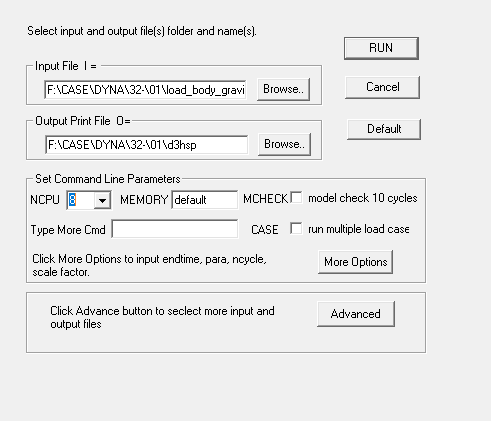

将k文件输入dyna进行求解,需要控制求解线程数和求解内存,如图6所示

图6

10

结果解读

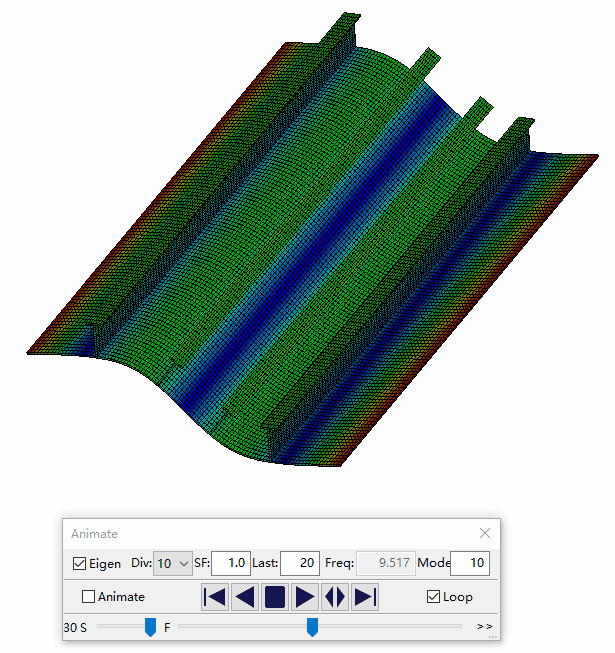

读取路径中d3eigv特征值文件,选取第十阶结果进行查看,如图7所示,频率值为9.517Hz。

图7
