React架构深度解析：从 Stack 到 Fiber，解决 CPU 和 I/O 瓶颈问题

面试题：是否了解 React 的内部架构？Fiber 相较于旧的 Stack 架构，有哪些核心优势？

常见的回答方式是：

Stack 架构是采用递归，进行虚拟 DOM 树的比较，计算会消耗大量的时间，新的 Fiber 架构采用的是链表，可以实现时间切片（time slice），防止 JS 的计算占用过多的时间从而导致浏览器出现丢帧的现象。

React v15以及之前的架构称之为 Stack Reconciler 架构，从 v16 开始，React 重构了整体的架构，新的架构被称之为 Fiber 架构，新的架构相比旧架构有一个最大的特点就是能够实现时间切片（time slice）。

🌩️ 1. Stack架构的问题

之前使用的 Stack 架构，在当时主要关注「声明式 UI」「高效 diff」。然而随着我们业务越来越复杂、交互越来越丰富，性能瓶颈逐渐暴露出来。

总结起来实际上有两大类场景

当你需要执行大量计算或者设备本身的性能不足的时候，页面就会出现掉帧、卡顿的现象，这个本质上是来自于 CPU 的瓶颈
进行 I/O 的时候，需要等待数据返回后再进行后续操作，等待的过程中无法快速响应，这种情况实际上是来自于 I/O 的瓶颈

🎨（1）CPU 瓶颈

平时我们浏览的网页，实际上是由浏览器绘制出来的，就像一个画家画画一样。

所浏览的网页，往往会有一些动起来的元素，比如轮播图、动画之类的，本质其实就是浏览器不停的在进行绘制。

目前，大多数设备的刷新频率为 60 FPS，意味着 1秒钟需要绘制 60 次，1000ms / 60 = 16.66ms，也就是说浏览器每隔 16.66ms 就需要绘制一帧。

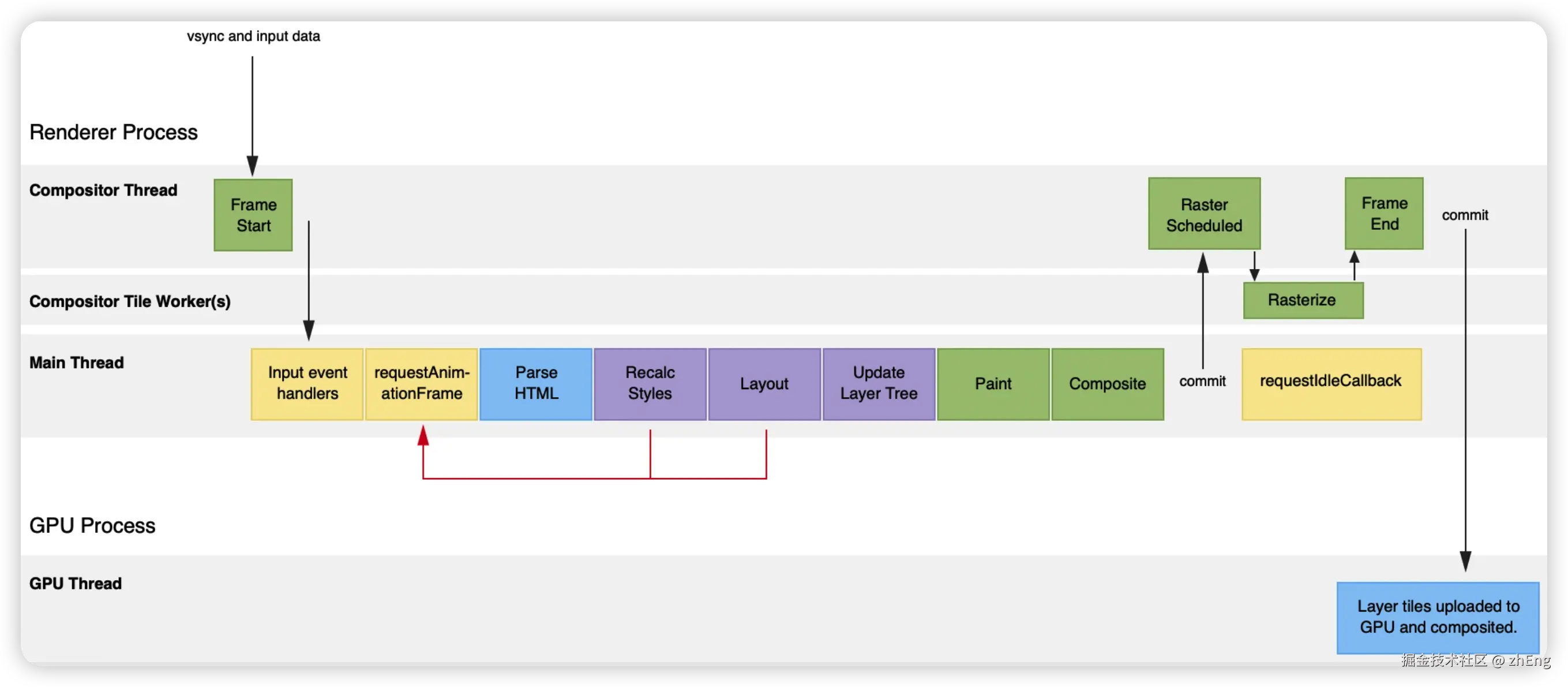

浏览器在绘制一帧画面的时候，还有很多的事情要做：

上图中的任务被称之为渲染流水线，每次执行流水线的时候，大致是需要如上的一些步骤，但是并不是说每一次所有的任务都需要全部执行：

当通过 JS 或者 CSS 修改 DOM 元素的几何属性（比如长度、宽度）时，会触发完整的渲染流水线 ，这种情况称之为重排（回流）
当修改的属性不涉及几何属性（比如字体、颜色）时，会省略掉流水线中的 Layout、Layer 过程，这种情况称之为重绘
当修改"不涉及重排、重绘的属性（比如 transform 属性）"时，会省略流水线中 Layout、Layer、Print 过程，仅执行合成线程的绘制工作，这种情况称之为合成

按照性能高低进行排序的话：合成 > 重绘 > 重排

前面提到浏览器绘制的频率是 16.66ms 一帧，但是执行 JS 与渲染流水线实际上是在同一个主线程上执行，也就意味着如果 JS 执行的时间过长，不能够及时的渲染下一帧，也就意味着页面掉帧，呈现给用户的就是卡顿。

html 复制代码

<style>
  .container {
    position: relative;
  }
  .bar {
    position: absolute;
    left: 0;
    width: 100px;
    height: 100px;
    background-color: red;
    animation: move 4s infinite;
  }

  @keyframes move {
    0% {
      left: 0;
    }

    100% {
      left: 500px;
    }
  }
</style>
<body>
  <div class="container">
    <button class="btn">延时</button>
    <div class="bar"></div>
  </div>

  <script>
    const btn = document.querySelector('.btn');
    function delay(duration) {
      var time = Date.now();
      while(Date.now() - time < duration) {
      }
    }
    btn.addEventListener('click', ()=> {
      delay(3000);
    })
  </script>
</body>

上述代码表现，方块在执行动画的过程中，点击延时按钮，呈现出来的效果是，动画暂定了，延时结束后，方块进行瞬移，这个现象就是我们上述说提到的掉帧。

在 Reactv16 之前就存在这个问题，JS 代码执行的时间过长。在 React 中，需要去计算整颗虚拟 DOM 树，虽然说是 JS 层面的计算，相比直接操作 DOM，节省了很多时间，但是每次重新去计算整颗虚拟 DOM 树，会造成每一帧的 JS 代码的执行时间过长，从而导致动画、还有一些实时更新得不到及时的响应，造成卡顿的视觉效果。

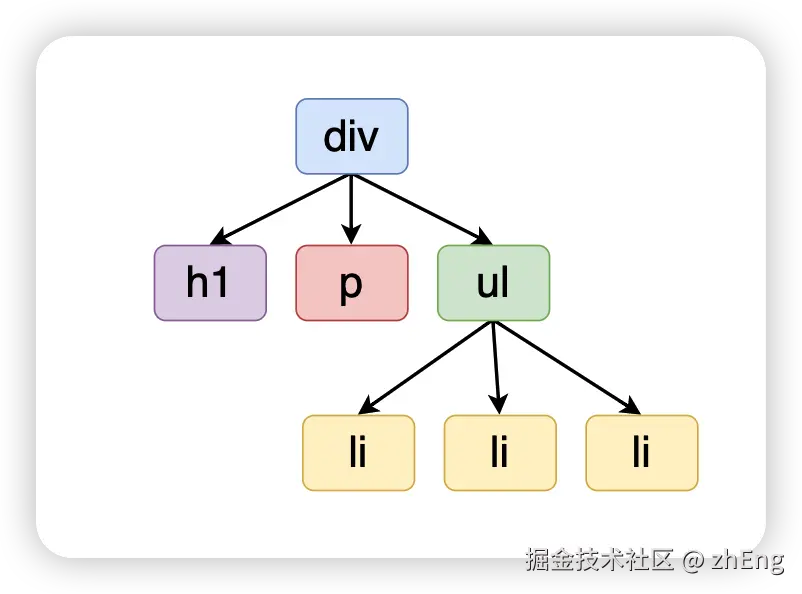

假设有如下的 DOM 层次结构：

那么转换成虚拟 DOM 对象结构大致如下：

js 复制代码

{
  type : "div",
  props : {
    id : "test",
    children : [
      {
        type : "h1",
        props : {
          children : "This is a h1"
        }
      }
      {
        type : "p",
        props : {
          children : "This is a p"
        }
      },{
        type : "ul",
        props : {
          children : [{
            type : "li",
            props : {
              children : "red"
            }
          },{
            type : "li",
            props : {
              children : "green"
            }
          },
          {
            type : "li",
            props : {
              children : "yellow"
            }
          }]
        }
      }
    ]
  }
}

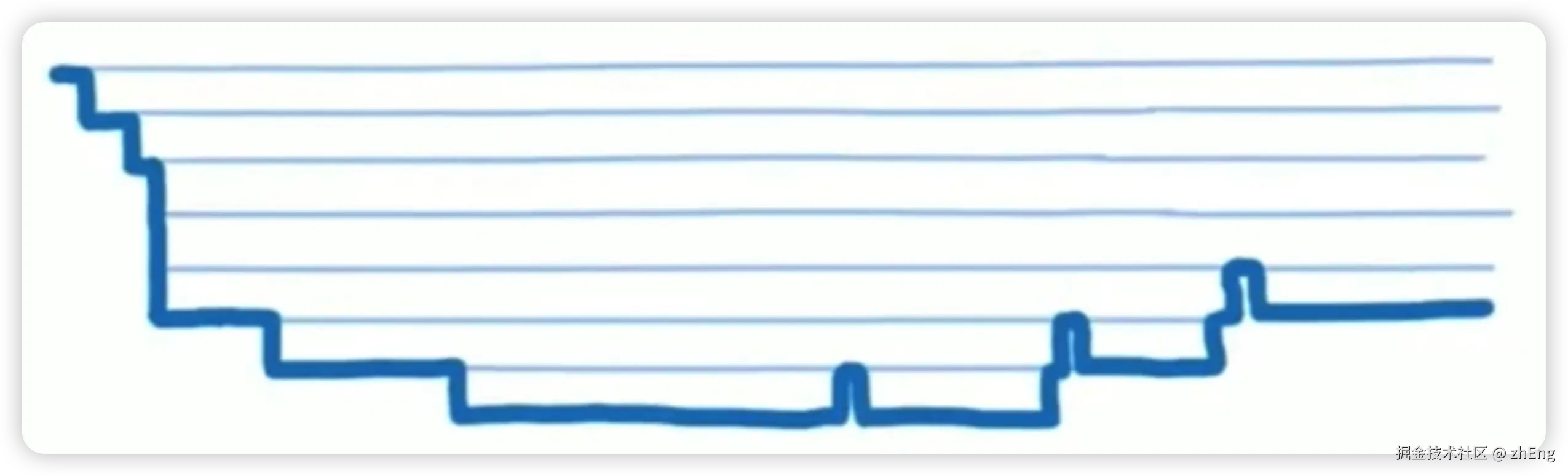

在 React v16 版本之前，进行两颗虚拟 DOM 树的对比的时候，需要涉及到遍历上面的结构，这个时候只能使用递归，而且这种递归是不能够打断的，一条路走到黑，从而造成了 JS 执行时间过长。

这样的架构模式，官方就称之为 Stack 架构模式，因为采用的是递归，会不停的开启新的函数栈。

🌐（2）I/O瓶颈

前端最典型的 I/O 瓶颈就是网络延迟（比如等待接口返回）。但更大的问题在于用户对不同场景的「延迟容忍度」不同：

输入框输入稍微卡一下就难以接受。
大数据表格加载loading好几秒，用户可能觉得正常。

Stack架构中并不会区别对待：所有更新优先级一致，先触发的先执行，无法区分用户交互的紧急程度。这就导致了高优先级的更新（用户交互：输入框输入），有可能被低优先级的更新阻塞，导致用户体验降低。

对于 React 来讲，所有的操作都是来自于自变量的变化导致的重新渲染，我们只需要针对不同的操作赋予不同的优先级即可。

具体来说，主要包含以下三个点：

为不同操作造成的"自变量变化"赋予不同的优先级
所有优先级统一调度，优先处理"最高优先级的更新"
如果更新正在进行（进入虚拟 DOM 相关工作），此时有"更高优先级的更新"产生的话，中段当前的更新，优先处理高优先级更新

要实现上面的这三个点，就需要 React 底层能实现：

用于调度优先级的调度器
调度器对应的调度算法
支持可中断的虚拟 DOM 的实现

所以不管是解决 CPU 的瓶颈还是 I/O 的瓶颈，底层的诉求都是需要实现时间切片(time slice），也就是说将较大的渲染任务分解为多个较小的片段，每个片段都可以在一帧内完成，防止长时间的任务阻塞主线程，保持页面流畅性。

🔥 2. Fiber 架构的革新：可中断、可抢占

👀（1）解决 CPU 瓶颈

从 React v16 开始，官方团队正式引用了 Fiber 的概念，这是一种通过链表来描述 UI 的方式，本质上你也可以看作是一种虚拟 DOM 的实现。

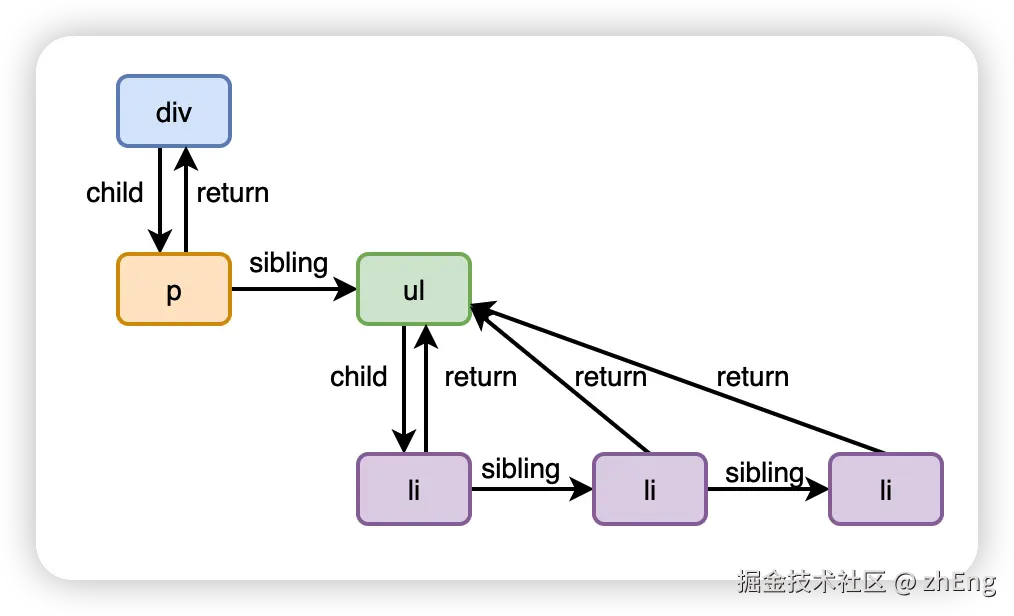

Fiber 本质上也是一个对象，但是和之前 React 元素不同的地方在于对象之间使用链表的结构串联起来，child 指向子元素，sibling 指向兄弟元素，return 指向父元素。

如下图：

这种链表结构就意味着：

不需要递归了，可以用 while 遍历。
任何时候都可以暂停遍历，等下次再接着处理。

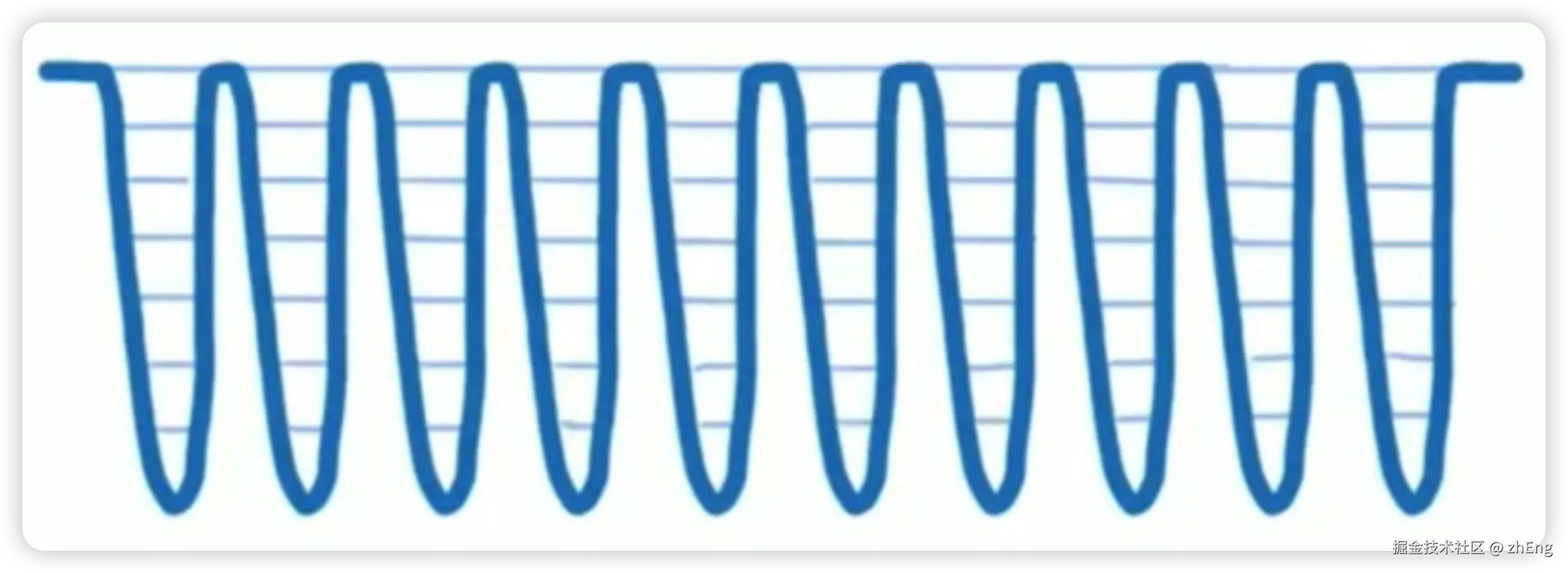

从此，协调（Reconciler）不再是「一口气吃完」，而是可以「咬一小口就停」。

在发现一帧时间已经不够，不能够再继续执行 JS，需要渲染下一帧的时候，这个时候就会打断 JS 的执行，优先渲染下一帧。渲染完成后再接着回来完成上一次没有执行完的 JS 计算。

官方提供了一个 Stack 架构和 Fiber 架构的对比示例：claudiopro.github.io/react-fiber...

下面是 React 源码中创建 Fiber 对象的相关代码：

js 复制代码

const createFiber = function (tag, pendingProps, key, mode) {
  // 创建 fiber 节点的实例对象
  return new FiberNode(tag, pendingProps, key, mode);
};

function FiberNode(tag, pendingProps, key, mode) {
  // Instance
  this.tag = tag;
  this.key = key;
  this.elementType = null;
  this.type = null;
  this.stateNode = null; // 映射真实 DOM

  // Fiber
  // 上下、前后 fiber 通过链表的形式进行关联
  this.return = null;
  this.child = null;
  this.sibling = null;
  this.index = 0;

  this.ref = null;
  this.refCleanup = null;
  // 和 hook 相关
  this.pendingProps = pendingProps;
  this.memoizedProps = null;
  this.updateQueue = null;
  this.memoizedState = null;
  this.dependencies = null;

  this.mode = mode;

  // Effects
  this.flags = NoFlags;
  this.subtreeFlags = NoFlags;
  this.deletions = null;

  this.lanes = NoLanes;
  this.childLanes = NoLanes;

  this.alternate = null;
  // ...
}

🚀（2）解决 I/O 瓶颈

Fiber 还引入了一个全新的 Scheduler（调度器）

它的作用是：

为不同的更新赋予不同优先级。
保证比如用户输入、点击这种高优先级任务能插队执行。
如果正在处理一个低优先级的任务，遇到高优先级任务，会先暂停当前任务，去执行更重要的。

React v16之前：

Reconciler（协调器）：vdom 的实现，根据自变量的变化计算出 UI 的变化
Renderer（渲染器）：负责将 UI 的变化渲染到宿主环境

组件	角色	功能
Reconciler	协调器	vdom 的实现，根据自变量的变化计算出 UI 的变化
Renderer	渲染器	将UI的变化渲染到宿主环境

从 React v16 开始，多了一个组件：

Scheduler（调度器）：调度任务的优先级，高优先级的任务会优先进入到 Reconciler

组件	角色	功能
Scheduler	调度器	调度任务的优先级，支持分级任务，可中断，，高优先级的任务会优先进入到 Reconciler
Reconciler	协调器	vdom 的实现，根据自变量的变化计算出 UI 的变化
Renderer	渲染器	将UI的变化渲染到宿主环境

在此之后，React 的整体架构演进为：

rust 复制代码

Scheduler -> Reconciler -> Renderer

新架构中，Reconciler 的更新流程也从之前的递归变成了"可中断的循环过程"。

js 复制代码

function workLoopConcurrent{
  // 如果还有任务，并且时间切片还有剩余的时间
  while(workInProgress !== null && !shouldYield()){
    performUnitOfWork(workInProgress);
  }
}

function shouldYield(){
  // 当前时间是否大于过期时间
  // 其中 deadline = getCurrentTime() + yieldInterval
  // yieldInterval 为调度器预设的时间间隔，默认为 5ms
  return getCurrentTime() >= deadline;
}

每次循环都会调用 shouldYield 判断当前的时间切片是否有足够的剩余时间，如果没有足够的剩余时间，就暂停 reconciler 的执行，将主线程还给渲染流水线，进行下一帧的渲染操作，渲染工作完成后，再等待下一个宏任务进行后续代码的执行。这样就避免了长时间占用 JS 线程，带来丝滑的动画与交互体验。

🎯 真题解答

面试官：你了解过 React 的架构吗？Fiber 相比之前的架构优势是什么？

可以这样回答：

React v15及其之前采用Stack架构：

Reconciler（协调器）：vdom 的实现，负责根据自变量变化计算出 UI 变化

Renderer（渲染器）：负责将 UI 变化渲染到宿主环境中

这种架构，在 Reconciler 中，mount 的组件会调用 mountComponent，update 的组件会调用 updateComponent，这两个方法都会递归更新子组件，更新流程一旦开始，中途无法中断。

但是随着应用规模的逐渐增大，之前的架构模式无法再满足"快速响应"这一需求，主要受限于如下两个方面：

CPU 瓶颈：由于 vdom 在进行差异比较时，采用的是递归的方式，JS 计算会消耗大量的时间，从而导致动画、还有一些需要实时更新的内容产生视觉上的卡顿。

I/O 瓶颈：由于各种基于"自变量"变化而产生的更新任务没有优先级的概念，因此在某些更新任务（例如文本框的输入）有稍微的延迟，对于用户来讲也是非常敏感的，会让用户产生卡顿的感觉。

新的架构称之为 Fiber 架构：

Scheduler（调度器）：调度任务的优先级，高优先级任务会优先进入到 Reconciler

Reconciler（协调器）：vdom 的实现，负责根据自变量变化计算出 UI 变化

Renderer（渲染器）：负责将 UI 变化渲染到宿主环境中

首先引入了 Fiber 的概念，通过一个对象来描述一个 DOM 节点，但是和之前方案不同的地方在于，每个 Fiber 对象之间通过链表的方式来进行串联。通过 child 来指向子元素，通过 sibling 指向兄弟元素，通过 return 来指向父元素。

在新架构中，Reconciler 中的更新流程从递归变为了"可中断的循环过程"。每次循环都会调用 shouldYield 判断当前的 TimeSlice 是否有剩余时间，没有剩余时间则暂停更新流程，将主线程还给渲染流水线，等待下一个宏任务再继续执行。这样就解决了 CPU 的瓶颈问题。

另外在新架构中还引入了 Scheduler 调度器，用来调度任务的优先级，从而解决了 I/O 的瓶颈问题。
