用 TensorFlow 1.x 快速找出两幅图的差异 ------ 完整实战与逐行解析

适用于仍在使用 TensorFlow 1.15 或无法开启 Eager 的环境(阿里云 PAI-DSW、部分离线服务器等)。


一、背景与痛点

一、背景与痛点

  • 场景 :线上 Notebook 里只有 TF 1.x,默认 Graph 模式,.numpy() 不可用。
  • 问题
    1. 两张图片尺寸不一致(本文示例中宽 459 vs 455)导致 InvalidArgumentError: Incompatible shapes
    2. 代码需要同时兼容 静态图 + 任意尺寸输入 + 可视化输出

本文给出的 40 行脚本一次性解决上述痛点,并逐行拆解思路,方便读者即拷即用,也能二次开发。


二、最终效果

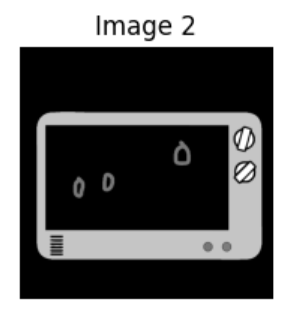

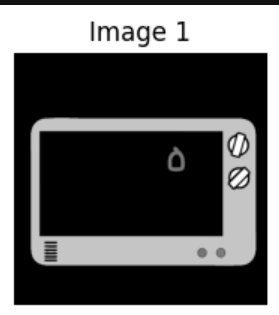

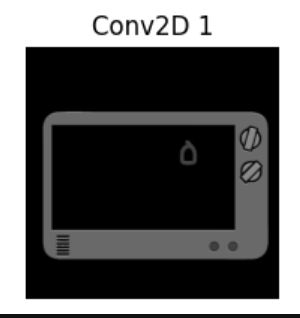

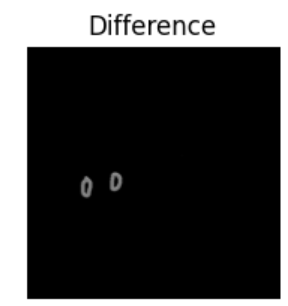

原始图 1 原始图 2 卷积后图 1 差异热力图

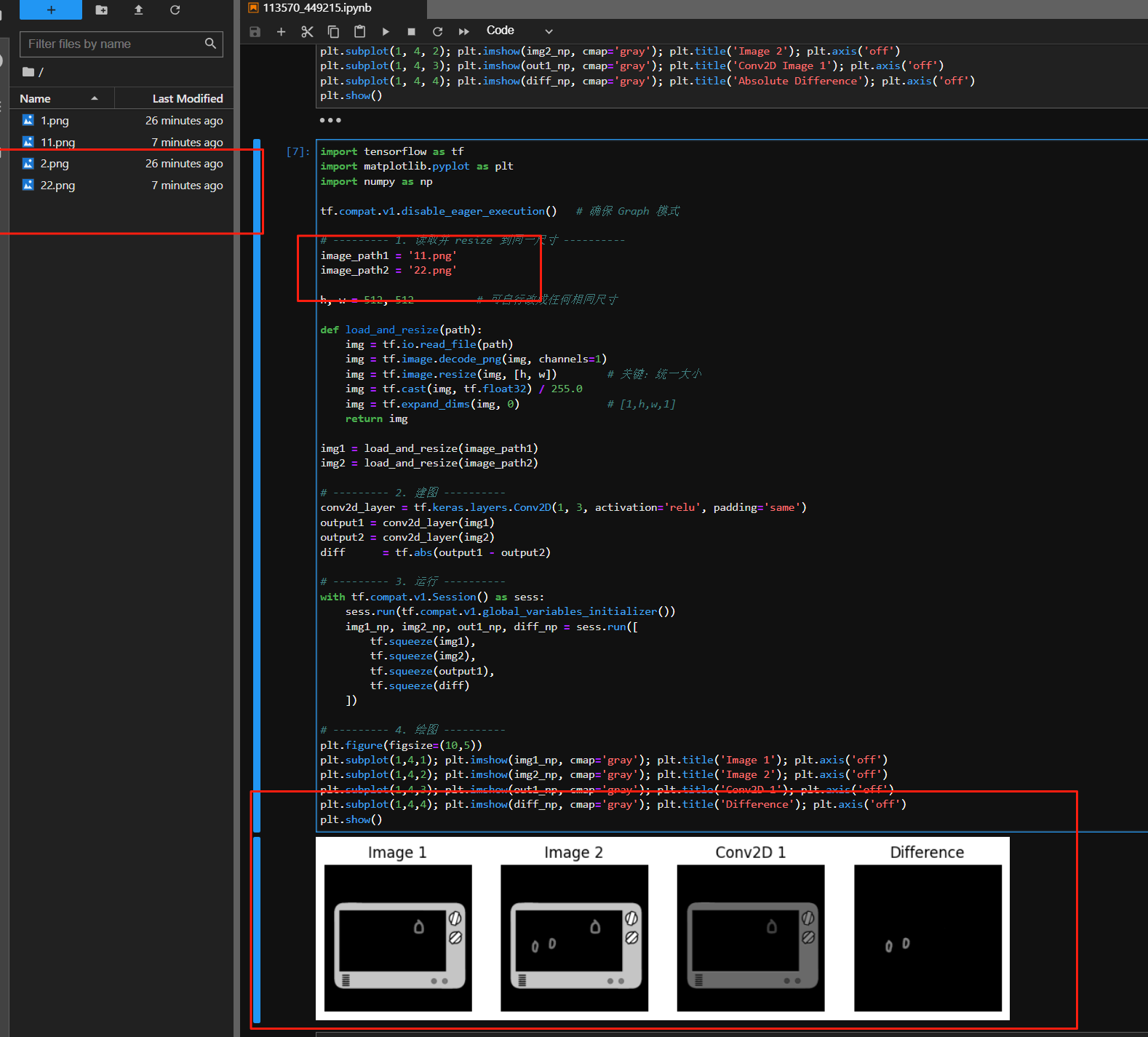

三、完整代码(可直接运行)

python 复制代码
import tensorflow as tf
import matplotlib.pyplot as plt
import numpy as np

# 1. 显式关闭 Eager(TF1.x 默认 Graph,防止误开)
tf.compat.v1.disable_eager_execution()

# 2. 统一尺寸:可按需修改
TARGET_H, TARGET_W = 512, 512

image_path1 = '1.png'
image_path2 = '2.png'

# 3. 封装读取+resize
def load_and_resize(path, channels=1):
    img = tf.io.read_file(path)
    img = tf.image.decode_png(img, channels=channels)
    img = tf.image.resize(img, [TARGET_H, TARGET_W])   # 关键:保证同尺寸
    img = tf.cast(img, tf.float32) / 255.0           # 归一化
    img = tf.expand_dims(img, 0)                     # [1, H, W, C]
    return img

img1 = load_and_resize(image_path1)
img2 = load_and_resize(image_path2)

# 4. 定义卷积层
conv2d_layer = tf.keras.layers.Conv2D(
    filters=1, kernel_size=3, activation='relu', padding='same'
)

output1 = conv2d_layer(img1)
output2 = conv2d_layer(img2)
diff = tf.abs(output1 - output2)

# 5. 在 Session 中运行
with tf.compat.v1.Session() as sess:
    sess.run(tf.compat.v1.global_variables_initializer())
    img1_np, img2_np, out1_np, diff_np = sess.run([
        tf.squeeze(img1),
        tf.squeeze(img2),
        tf.squeeze(output1),
        tf.squeeze(diff)
    ])

# 6. 可视化
plt.figure(figsize=(10, 5))
plt.subplot(1, 4, 1)
plt.imshow(img1_np, cmap='gray')
plt.title('Image 1')
plt.axis('off')

plt.subplot(1, 4, 2)
plt.imshow(img2_np, cmap='gray')
plt.title('Image 2')
plt.axis('off')

plt.subplot(1, 4, 3)
plt.imshow(out1_np, cmap='gray')
plt.title('Conv2D Image 1')
plt.axis('off')

plt.subplot(1, 4, 4)
plt.imshow(diff_np, cmap='gray')
plt.title('Difference')
plt.axis('off')

plt.tight_layout()
plt.show()

四、逐行拆解与知识点

行号范围 关键代码 作用 & 要点
1--3 import ... TF1.x 仍需手动 import tensorflow.compat.v1;Matplotlib 负责可视化。
6 disable_eager_execution() 防止某些环境默认开启 Eager,导致 Graph 与 Eager 混用。
9 统一尺寸 避免 InvalidArgumentError 的核心:任何输入图都会被拉伸/压缩到 [512,512]
11--12 路径 支持 PNG/JPEG;若有多张图,可改写为循环。
15--25 load_and_resize 重点函数 - tf.image.decode_png 指定 channels=1 直接变灰度 - tf.image.resize 支持双线性(默认)或最近邻 - 归一化到 [0,1] 可加速收敛、避免梯度爆炸
28--31 卷积层 使用 tf.keras.layers.Conv2D 在 Graph 中也能直接建图;padding='same' 保证输出尺寸与输入一致。
33 tf.abs(output1 - output2) 元素级绝对差,得到差异热力图。
35--40 Session.run TF1.x 必走流程;变量需先 global_variables_initializer
43--60 可视化 4 张子图并排,方便肉眼比对;cmap='gray' 更适合灰度图。

五、常见踩坑 FAQ

  1. RuntimeWarning: divide by zero

    归一化时若原图为纯黑(全 0),不会报错,但差异图可能全 0,属正常现象。

  2. 颜色通道不一致

    若读入 RGB(channels=3),请把 cmap='gray' 改为 cmap=None,或转灰度:tf.image.rgb_to_grayscale

  3. 尺寸缩放导致细节失真

    可把 TARGET_H/W 设成两张图的最大高宽,再裁剪居中;或改用 tf.image.resize_with_pad 保持比例。

  4. TF2.x 用户

    直接删掉 tf.compat.v1.disable_eager_execution()Session 相关代码,用 .numpy() 即可。


六、延伸玩法

  • 批量比较 :把路径换成 glob('*.png'),循环输出差异 GIF。
  • 阈值过滤diff_np = (diff_np > 0.1).astype(float) 高亮显著差异。
  • 迁移到部署 :把 diff 结果再送入二分类网络,做"缺陷检测"。

七、一句话总结

TF1.x 静态图 下,只要 提前统一尺寸 + 用 Session 取数 + Matplotlib 可视化 ,就能无痛完成"两图找茬"任务;

若环境允许,直接升级到 TF2.x 会更简洁。希望这篇博客能帮你少踩坑、多产出!
