Matplotlib库:Python数据可视化的基石,发现它的美

Matplotlib是Python中最基础、最广泛使用的数据可视化库,它提供了类似MATLAB的绘图接口,能够创建高质量的静态、动态和交互式图表。作为科学计算和数据可视化的核心工具,Matplotlib几乎成为Python数据科学生态系统的标准可视化组件。

今天与大家系统的回顾与总结一下Matplotlib库,为大家的应用提供指导。

目录

一、Matplotlib库的作用

二、Matplotlib核心模块及功能

基础绘图模块

图表定制与美化

多图与子图系统

3D可视化

高级功能与集成

动画与交互

三、Matplotlib工作流程

四、Matplotlib在实际项目中的应用场景

五、Matplotlib基础图表程序示例演示


一、Matplotlib库的作用

  1. 创建专业图表:线图、条形图、散点图、直方图等

  2. 多图组合:子图布局、多轴系统

  3. 定制化设计:全面控制颜色、线型、标记、文本等

  4. 多格式输出:支持PNG、PDF、SVG等格式

  5. 交互式探索:缩放、平移、保存视图

  6. 与其他库集成:与Pandas、NumPy、Seaborn无缝协作

二、Matplotlib核心模块及功能

基础绘图模块

函数/方法 功能描述 示例图表类型
plt.plot(x, y) 创建线图或折线图 折线图、函数曲线
plt.scatter(x, y) 创建散点图 相关性分析、聚类可视化
plt.bar(x, height) 创建条形图 类别比较、分布展示
plt.barh(y, width) 创建水平条形图 类别比较(长标签)
plt.hist(x, bins) 创建直方图 数据分布分析
plt.boxplot(data) 创建箱线图 数据分布、异常值检测
plt.pie(sizes) 创建饼图 占比关系可视化
plt.imshow(data) 显示图像数据 热力图、图像显示
plt.contour(X, Y, Z) 创建等高线图 三维数据二维展示
plt.quiver(X, Y, U, V) 创建向量场图 梯度场、流场可视化

图表定制与美化

函数/方法 功能描述
plt.title(label) 设置图表标题
plt.xlabel(label) 设置X轴标签
plt.ylabel(label) 设置Y轴标签
plt.xlim(min, max) 设置X轴范围
plt.ylim(min, max) 设置Y轴范围
plt.xticks(ticks, labels) 设置X轴刻度和标签
plt.yticks(ticks, labels) 设置Y轴刻度和标签
plt.grid(True) 添加网格线
plt.legend(labels) 添加图例
plt.text(x, y, text) 在指定位置添加文本
plt.annotate(text, xy, xytext) 添加带箭头的注释
plt.style.use(style) 应用预定义样式('ggplot'等)
plt.rcParams.update(params) 全局参数设置

多图与子图系统

函数/方法 功能描述
plt.subplots(nrows, ncols) 创建网格布局子图
plt.subplot2grid(shape, loc) 创建不规则布局子图
fig.add_subplot(nrows, ncols, index) 向图形添加子图
plt.tight_layout() 自动调整子图间距
plt.subplots_adjust() 手动调整子图布局
fig.add_axes(rect) 添加自定义位置坐标轴

3D可视化

函数/方法 功能描述 示例图表类型
ax = plt.axes(projection='3d') 创建3D坐标轴 3D曲面图
ax.plot_surface(X, Y, Z) 绘制3D曲面 数学函数可视化
ax.scatter3D(x, y, z) 绘制3D散点图 三维数据点分布
ax.plot3D(x, y, z) 绘制3D线图 空间轨迹
ax.contour3D(X, Y, Z) 绘制3D等高线 等值面可视化
ax.view_init(elev, azim) 设置3D视图角度 视角控制

高级功能与集成

函数/方法 功能描述
plt.colorbar(mappable) 添加颜色条
plt.savefig(filename, dpi) 保存图表到文件
plt.clf() 清除当前图形
plt.close(fig) 关闭指定图形
plt.show() 显示所有图形
plt.gcf() 获取当前图形对象
plt.gca() 获取当前坐标轴对象
mpl.dates.DateFormatter(fmt) 日期格式转换
mpl.ticker.FuncFormatter(func) 自定义刻度格式

动画与交互

函数/方法 功能描述
animation.FuncAnimation(fig, func, frames) 创建动画
widgets.Button(ax, label) 添加交互按钮
widgets.Slider(ax, label, valmin, valmax) 添加滑块控件
widgets.RadioButtons(ax, labels) 添加单选按钮
event_connect(event, callback) 事件监听与回调

三、Matplotlib工作流程

  1. 准备数据:使用NumPy或Pandas准备数据

  2. 创建图形plt.figure()plt.subplots()

  3. 绘制图表 :使用各种绘图函数(plot, scatter等)

  4. 定制图表:添加标题、标签、图例等

  5. 调整布局tight_layout()自动优化间距

  6. 保存/显示savefig()保存或show()显示

四、Matplotlib在实际项目中的应用场景

  1. 数据探索:快速可视化数据分布和关系

  2. 科学计算:数学函数和方程可视化

  3. 机器学习:模型性能评估、特征重要性展示

  4. 统计分析:直方图、箱线图展示数据分布

  5. 时间序列分析:股票走势、气象数据可视化

  6. 地理信息:结合Basemap绘制地图数据

  7. 工程应用:信号处理、控制系统分析

  8. 学术出版:生成高质量论文图表

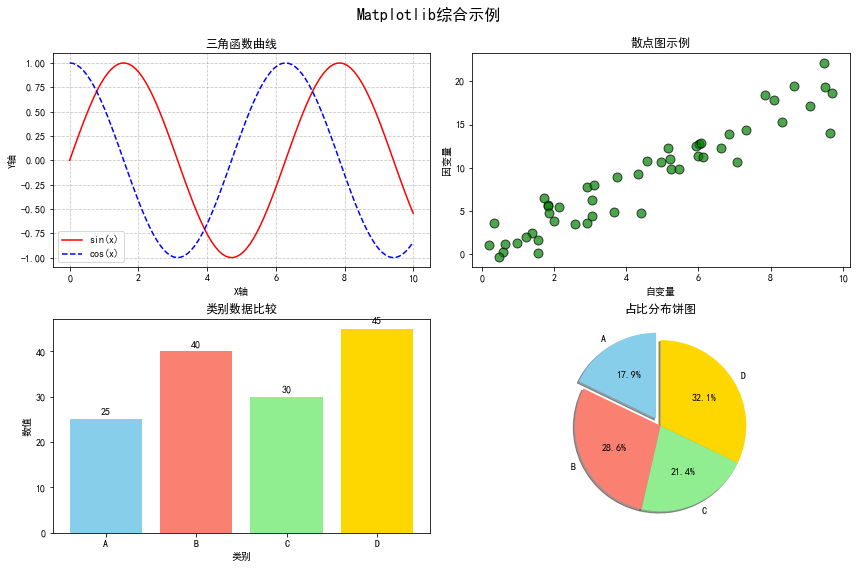

五、Matplotlib基础图表程序示例演示

python 复制代码
import matplotlib.pyplot as plt
import numpy as np
from pylab import *
mpl.rcParams['font.sans-serif'] = ['SimHei'] #解决中文不显示问题
# 在创建图形前设置字体
plt.rcParams['font.family'] = 'sans-serif'  # 使用无衬线字体
#plt.rcParams['font.sans-serif'] = ['Arial', 'DejaVu Sans', 'SimHei']  # 备选字体列表
plt.rcParams['axes.unicode_minus'] = False  # 解决负号显示问题

# 1. 创建数据
x = np.linspace(0, 10, 100)
y1 = np.sin(x)
y2 = np.cos(x)
categories = ['A', 'B', 'C', 'D']
values = [25, 40, 30, 45]

# 2. 创建多子图布局
fig, axs = plt.subplots(2, 2, figsize=(12, 8))
fig.suptitle('Matplotlib综合示例', fontsize=16)

# 3. 绘制折线图
axs[0, 0].plot(x, y1, 'r-', label='sin(x)')
axs[0, 0].plot(x, y2, 'b--', label='cos(x)')
axs[0, 0].set_title('三角函数曲线')
axs[0, 0].set_xlabel('X轴')
axs[0, 0].set_ylabel('Y轴')
axs[0, 0].legend()
axs[0, 0].grid(True, linestyle='--', alpha=0.7)

# 4. 绘制散点图
np.random.seed(42)
x_scatter = np.random.rand(50) * 10
y_scatter = 2 * x_scatter + np.random.randn(50) * 2
axs[0, 1].scatter(x_scatter, y_scatter, c='green', alpha=0.7,
                edgecolors='black', s=80)
axs[0, 1].set_title('散点图示例')
axs[0, 1].set_xlabel('自变量')
axs[0, 1].set_ylabel('因变量')

# 5. 绘制条形图
axs[1, 0].bar(categories, values, color=['skyblue', 'salmon', 'lightgreen', 'gold'])
axs[1, 0].set_title('类别数据比较')
axs[1, 0].set_xlabel('类别')
axs[1, 0].set_ylabel('数值')
# 添加数据标签
for i, v in enumerate(values):
    axs[1, 0].text(i, v+1, str(v), ha='center')

# 6. 绘制饼图
explode = (0.1, 0, 0, 0)  # 突出显示第一项
axs[1, 1].pie(values, explode=explode, labels=categories, autopct='%1.1f%%',
            shadow=True, startangle=90, colors=['skyblue', 'salmon', 'lightgreen', 'gold'])
axs[1, 1].set_title('占比分布饼图')

# 7. 调整布局
plt.tight_layout()
plt.subplots_adjust(top=0.9)

# 8. 保存和显示
plt.savefig('matplotlib_example.png', dpi=300)
plt.show()

Matplotlib的学习曲线相对陡峭,但掌握其核心概念后,你将拥有创建任何类型数据可视化的能力。它不仅是Python可视化的基础,也是深入理解更高级可视化库(如Seaborn、Plotly)的前提。
