RabbitMQ 系统架构简介

你好，我是悟空。

前言

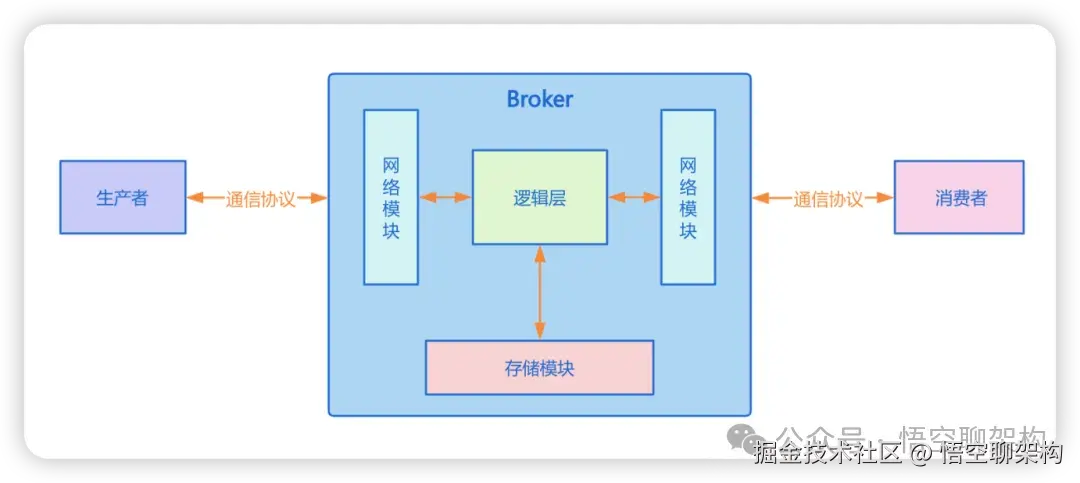

消息队列应该具备五个模块：通信协议、网络模块、存储模块、生产者、消费者。生产者和消费者需要满足通信协议才能和消息队列的 Broker 节点的网络模块通信，完成发送消息和消费消息。Broker节点还需要将消息进行存储和更新。

如下图所示：

RabbitMQ 系统架构简介

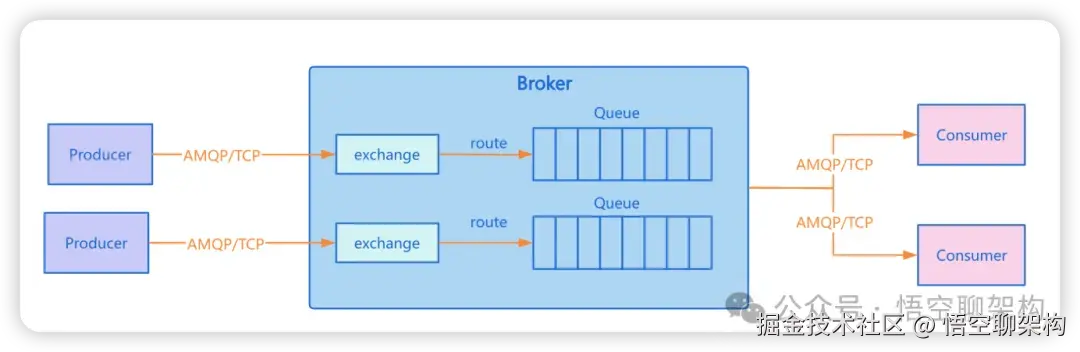

我们先来看下 RabbitMQ 的系统架构，如下图所示：


RabbitMQ 由三大模块组成，分别是Producer（生产者）、Broker（代理服务器）、Consumer（消费者）。

Broker 模块概述：

（1）Broker 是整个消息传递系统的核心，负责接收、存储和转发消息，是生产者和消费者之间的桥梁。Broker 内部包含多个关键组件和资源，这些组件协同工作，完成消息的接收、存储、路由和分发等功能。以下是 Broker 中的主要组成部分：

（2）Queue（队列）：Queue用来存储消息，支持内存存储或持久化写入磁盘。Broker 负责创建、删除队列。

（3）Exchange（交换器）：Exchange 是消息路由的规则引擎，将生产者投递的消息转发到队列。它是一个逻辑上的概念，用来做分发，本身不存储数据。Exchange 根据预设的路由规则，将消息分发到一个或多个队列中。而这个分发的过程被称作 Route（路由），设置路由规则的过程就是 Bind（绑定）。客户端发送消息给 Exchange时会带上 route_key，然后 Exchange 根据不同的路由规则，将数据发送到不同的队列里面。

为了更好的理解 Exchange，下面举一个生活中的例子来加深理解。邮局分拣中心是消息传递系统的一个典型类比，它展示了如何通过路由键和绑定将邮件分发到不同的队列。

角色和组件

• Exchange（交换器）：
• • 角色：邮局分拣中心。
  • 功能：接收来自各个邮递员的邮件，并根据邮件上的地址信息（routing_key）

将邮件分发到不同的邮递区域（Queue）。

• routing_key（路由键）：
• • 角色：邮件上的地址信息。
  • 功能：用于指定邮件的投递目的地。例如，邮件上的收件人地址（如"北京市海 淀区XX路XX号"）就是路由键，它决定了邮件应该被发送到哪个邮递区域。
• Binding（绑定）：
• • 角色：分拣中心与各个邮递区域之间的连接关系。
  • 功能：定义了邮件如何从分拣中心（Exchange）被路由到具体的邮递区域（Queue）。 例如，分拣中心会根据邮件上的地址信息（routing_key）将邮件绑定到对应的邮递区域。
• Queue（队列）：
• • 角色：邮递区域的邮件存放点。
  • 功能：存储分拣中心分发过来的邮件，等待邮递员取走并投递。

具体过程

• 邮件接收：
• • 邮递员（生产者）将邮件送到邮局分拣中心（Exchange）。
  • 每封邮件都有一个明确的地址信息（routing_key），例如"北京市海淀区XX路 XX号"或"上海市浦东新区XX路XX号"。
• 邮件分拣：
• • 分拣中心（Exchange）根据邮件上的地址信息（routing_key）将邮件分发到对应 的邮递区域（Queue）。

例如：如果邮件地址是"北京市海淀区XX路XX号"，分拣中心会将这封邮件绑定（Binding）到"北京市海淀区"对应的邮递区域（Queue）。如果邮件地址是"上海市浦东新区XX路XX号"，分拣中心会将这封邮件绑定到"上海市浦东新区"对应的邮递区域。

• 邮件存储：
• • 分拣后的邮件会被放入对应的邮递区域的存放点（Queue）。这些存放点是邮件的临时存储区域，等待邮递员取走。
• 邮件投递：
• • 邮递员从对应的邮递区域（Queue）取出邮件，并按照地址信息将邮件投递到收 件人手中。

例子中的对应关系

• 邮件：消息（Message）
• 邮局分拣中心：交换器（Exchange）
• 邮件地址信息：路由键（routing_key）
• 邮递区域：队列（Queue）
• 分拣中心与邮递区域的连接关系：绑定（Binding）

具体场景示例

假设邮局分拣中心有以下三个邮递区域（Queue）：

• Queue A：北京市海淀区
• Queue B：上海市浦东新区
• Queue C：通用区域（用于地址不明确的邮件）
• 邮件1：
• • 地址（routing_key）：北京市海淀区XX路XX号
  • 分拣过程：分拣中心（Exchange）根据地址将邮件1绑定（Binding）到 Queue A。
  • 结果：邮件1被放入 Queue A，等待邮递员取走。
• 邮件2：
• • 地址（routing_key）：上海市浦东新区XX路XX号
  • 分拣过程：分拣中心（Exchange）根据地址将邮件2绑定（Binding）到 Queue B。
  • 结果：邮件2被放入 Queue B，等待邮递员取走。
• 邮件3：
• • 地址（routing_key）：地址不明确，只有"XX省XX市"
  • 分拣过程：分拣中心（Exchange）将邮件3绑定（Binding）到通用区域 Queue C。
  • 结果：邮件3被放入 Queue C，等待进一步处理。

这个邮局例子就很好地解释了 Exchange、routing_key、Binding的关系。

注意：RabbitMQ 中的 Topic 是指 Topic 路由模式，表示按模式匹配的路由键转发消息，和消息队列中的 Topic 意义是完全不同的。

Exchange（交换器）有多种类型：

• Direct Exchange：按精确匹配的路由键（routing_key）转发消息。
• Fanout Exchange：将消息广播到所有绑定的队列，不关心路由键。
• Topic Exchange：按模式匹配的路由键转发消息。
• Headers Exchange：基于消息头中的字段进行路由。

RabbitMQ 的网络协议

RabbitMQ 数据流是基于四层 TCP 协议通信的，RabbitMQ 还可以通过插件支持其他协议，如 STOMP、MQTT 和 HTTP，但 AMQP 仍然是其默认和最主要的网络协议。

在协议内容和连接管理方面，遵循 AMQP 规范，上文提到的交换器（Exchange）、交换器类型、绑定（Binding）、路由键（route_key）、队列（Queue）都是遵循 AMQP 协议中的概念。

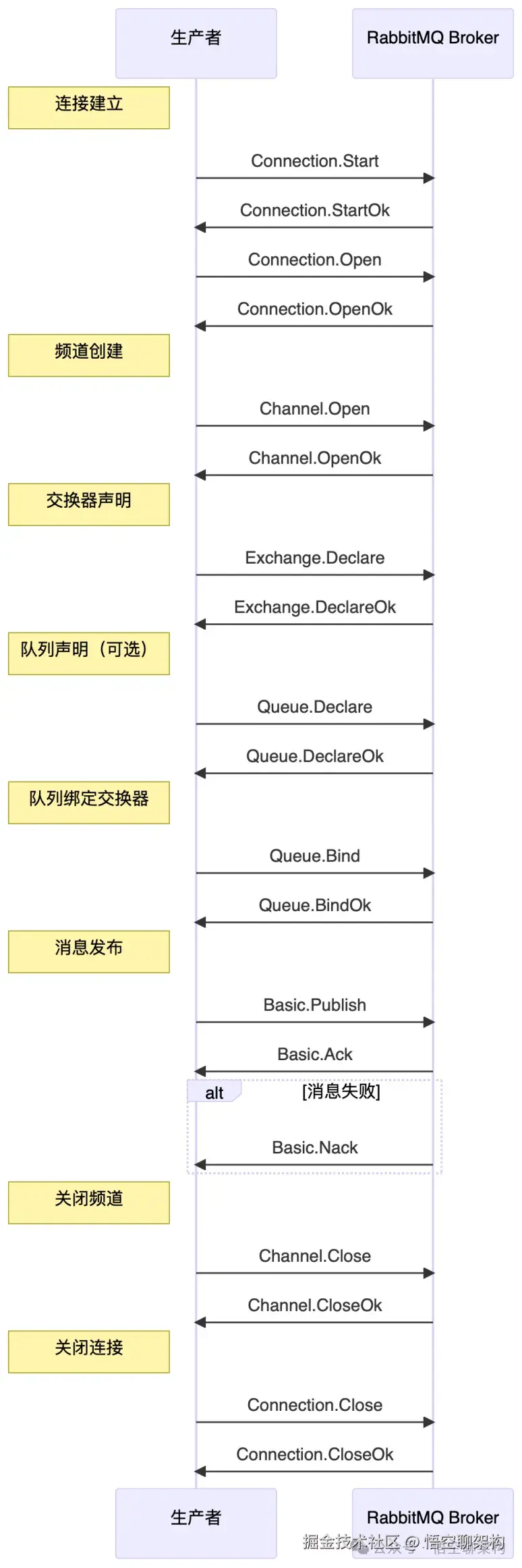

下面以生产者发送消息给 RabbitMQ 时的协议命令交互图，主要包含连接建立、频道创建、交换器声明、队列声明、队列绑定交换器、消息发布、关闭频道、关闭连接这些过程。


RabbitMQ 的网络模块

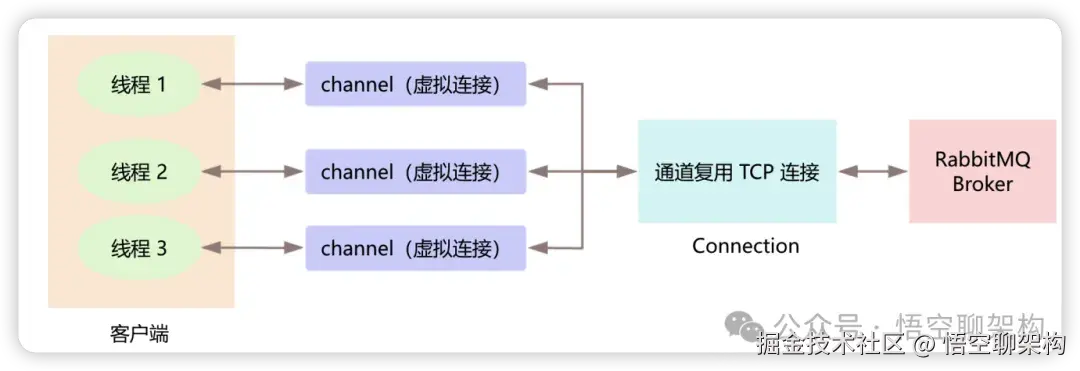

RabbitMQ 的网络层有 Connection 和 Channel 之分，一个消费者或生产者和一个 Broker 通信时会建立一条 TCP 连接，也就是 Connection。一旦 TCP 连接建立成功，消费者或生产者就可以创建一个 AMQP 信道，也就是 Channel。信道是建立在 Connection 之上的虚拟连接，其实每条 AMQP 指令都是通过信道完成的。如下图所示：


既生瑜何生亮，有了 Connection 为什么还需要 Channel 呢？

一个应用程序中有很多线程需要和 RabbitMQ 中消费消息或者生产消息，那么就需要和 Broker 建立多个 Connection，也就是多个 TCP 连接，对于操作系统而言，建立和销毁 TCP 连接是非常昂贵的开销，可能会给 Broker 服务器带来很大的性能问题，RabbitMQ 采用类型 NIO（Non-blocking I/O）的方式，也就是 TCP 连接复用，创建了多个虚拟连接（Channel），减少了性能开销，而且也方便管理 TCP 连接。

"

✏️提示：NIO，也称非阻塞 VO，包含三大核心部分: Channel (信道)、 Buffer (缓冲区)和 Selector (选择器)。 NIO 基于 Channel 和 Buffer 进行操作，数据总是从信道读取数据到缓冲区中，或者从缓冲区写入到信道中。 Selector 用于监听多个信道的事件(比 如连接打开，数据到达等) 。 因此，单线程可以监听多个数据的信道。

RabbitMQ 存储

RabbitMQ 的存储分为两个部分：元数据存储和消息数据存储。

元数据存储的原理

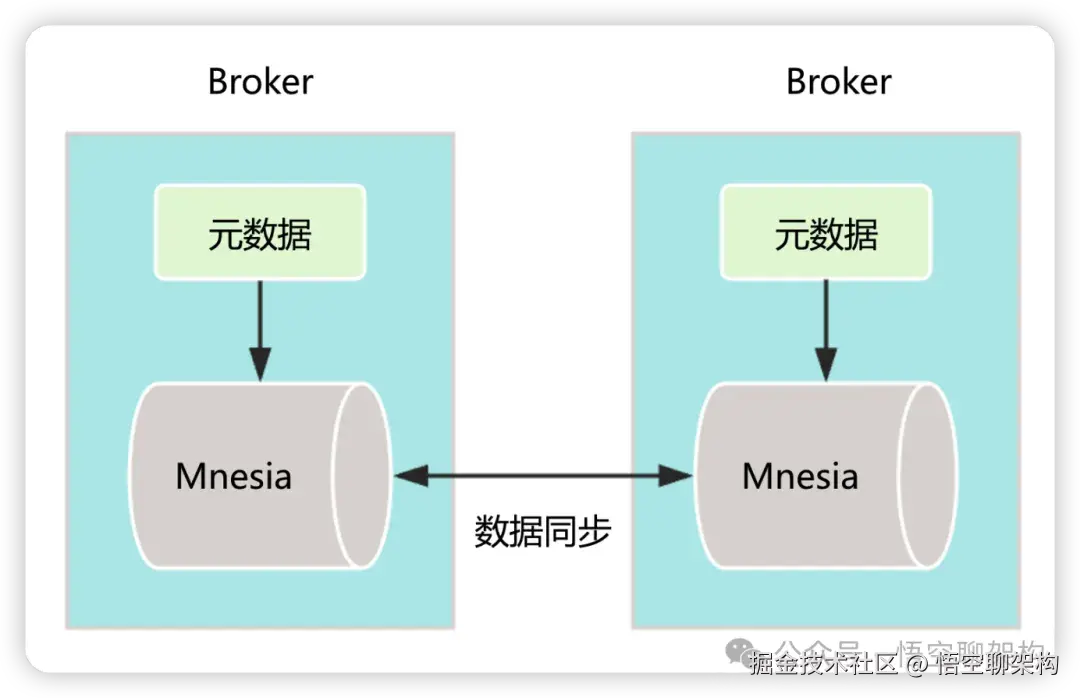

元数据存储的原理如下图所示，RabbitMQ 的每个 Broker 中都有一个 Mnesia，它是一个强大的分布式实时数据库管理系统，具备多节点数据库同步的机制。每个 Mnesia 都保存了一份完整的元数据。


既然是分布式数据库，那一定会有分布式系统中的常见问题，如数据同步出现问题造成RabbitMQ 中的Mnesia数据库中的数据不一致，可能会导致集群出现脑裂、无法启动的问题，就只能手动修复异常的 Mnesia 实例上数据。

更多mnesia 的介绍：www.erlang.org/doc/apps/mn...

消息数据存储的原理

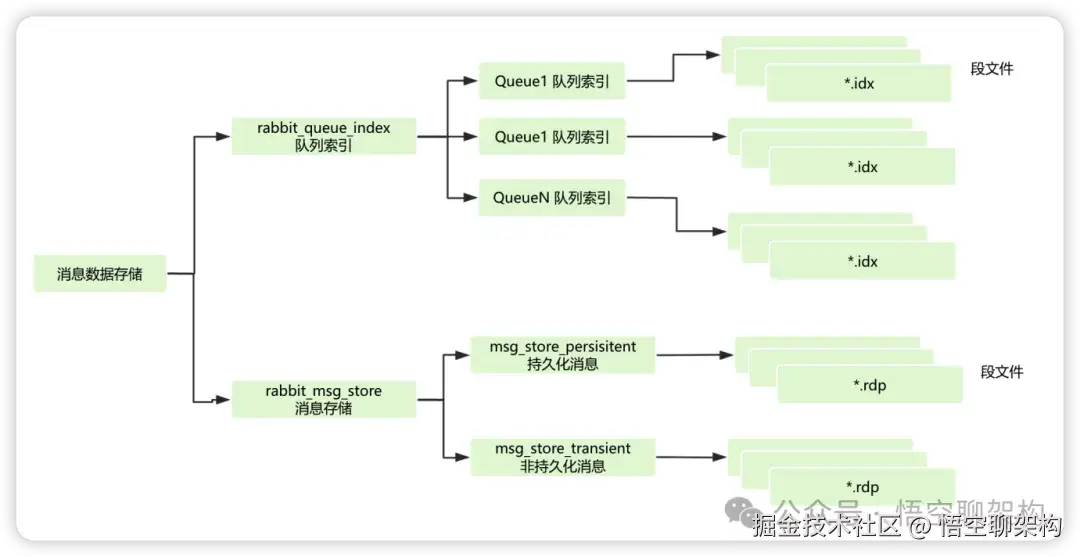

我们知道消息是存储在队列（Queue）中的，底层数据存储的时候，所有 Queue 中的数据的落盘处理都在 RabbitMQ 的"持久层"中完成。持久层是一个逻辑概念，包含了两部分：队列索引（rabbit_queue_index）和消息存储（rabbit_msg_store）。如下图所示：


对于消息存储，以Broker节点维度来看，Queue 的消息依次按顺序存储在同一个 rabbit_msg_store 中，这个rabbit_msg_store是一个逻辑概念，底层的存储对应了两个存储单元，分别是 msg_store_persisitent 和 msg_store_transient，分别负责持久化消息和非持久化消息的存储。

msg_store_persisitent 和 msg_store_transient其实是两个文件夹，而具体的消息数据以追加的形式写入到文件夹中的文件中，文件名的后缀是".rdp"，从0开始累加。当一个文件超过指定的限制后，就会关闭这个文件，再创建一个新的文件以供新的消息写入。这类文件也可称作段文件。

而队列索引（rabbit_queue_index）是负责存储、维护队列中落盘消息的消息，主要包括消息是否ACK、消息的存储位置等等信息。rabbit_queue_index也是以段文件的方式存储数据，每个段文件的后缀是".idx"。每个 Queue 都会有一个队列索引，所以一个 Broker 节点中会有多个队列索引。

RabbitMQ 提供了过期时间（TTL）功能，用来删除没用的消息。在删除消息时，并不会立即删除消息，只是标记这条消息，直到一个段文件中的消息都被标记为要删除，再将这个文件删除，这个机制就是我们常说的延迟删除。另外还会有合并机制，如果符合合并规则，还会将段文件进行合并。这两种机制在RabbitMQ中协同工作，既保证了消息处理的及时性，又兼顾了存储系统的运行效率，特别适合需要处理海量消息的高并发场景。

RabbitMQ生产消费机制详解

在RabbitMQ架构中，生产者和消费者都是直接与Broker节点交互，无需复杂的客户端寻址机制。客户端连接Broker的方式类似于通过HTTP访问服务端，采用直接连接的方式。值得注意的是：

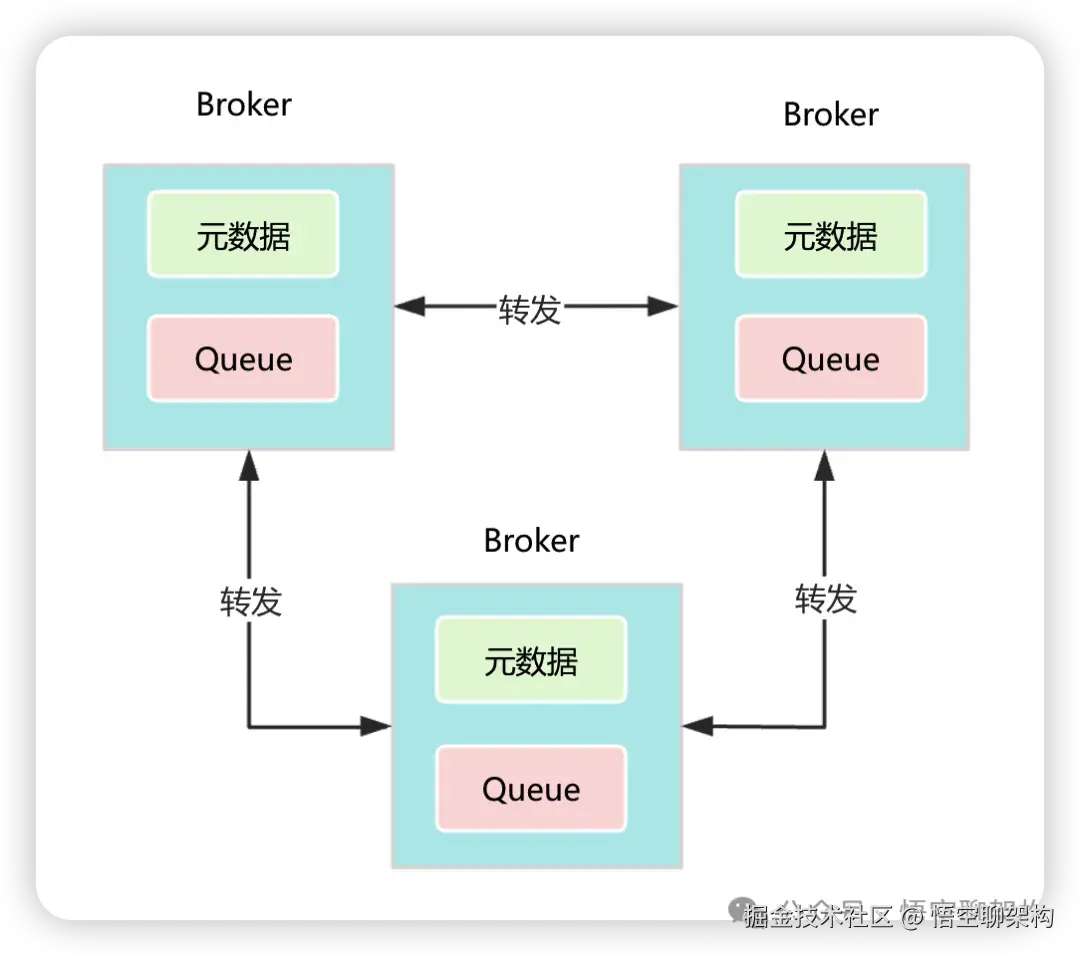

1、Broker节点元数据：每个Broker节点都维护着完整的集群元数据信息，这使得它能够智能地路由请求。当Broker收到请求后，会首先检查本地缓存的元数据，判断目标Queue是否位于当前节点。如果不在此节点，则会自动将请求转发到正确的目标节点。如下图所示：


2、生产者路由机制：

（1）生产者直接将数据发送到Broker。

（2）服务端根据预先配置的路由绑定规则将数据分发到不同的Queue。

（3）生产分区分配逻辑完全在服务端完成，由Exchange和Route组件负责。

（4）这种设计移除了客户端的分配策略，简化了客户端实现。

3、消费者模式：

(1）Push模式：Broker主动推送消息到消费者，不需消费者轮询。推送速率受channel.basicQos参数控制，消费者端设有消息缓冲区。

(2）Pull模式：支持消费者主动拉取消息，但每次只能拉取单条消息。

消费模式对比：

模式	触发方式	消息数量控制	适用场景
Push	Broker主动推送	basicQos限制推送速率	高吞吐实时场景
Pull	消费者主动拉取	每次只能拉取单条消息	低频精确控制场景

4、可靠性保证：

(1) 提供消息确认机制(ACK)

(2) 支持自动ACK和手动ACK两种模式

(3) 消费者直接连接到Queue消费，没有复杂的分组或分区分配机制
