【51单片机】【protues仿真】基于51单片机音乐盒(8首歌曲)系统

目录

一、主要功能

二、使用步骤

三、硬件资源

四、软件设计

五、实验现象

一、主要功能

1、数码管显示当前歌曲序号

2、按键切换歌曲和播放暂停​

3、内置8首音乐

二、使用步骤

基于51单片机的音乐盒是一种能够存储和播放多首歌曲的电子设备,通过定时器产生不同频率的方波驱动蜂鸣器或喇叭发声。

三、硬件资源

1、51单片机核心模块

2、按键模块

3、蜂鸣器模块

4、数码管显示模块

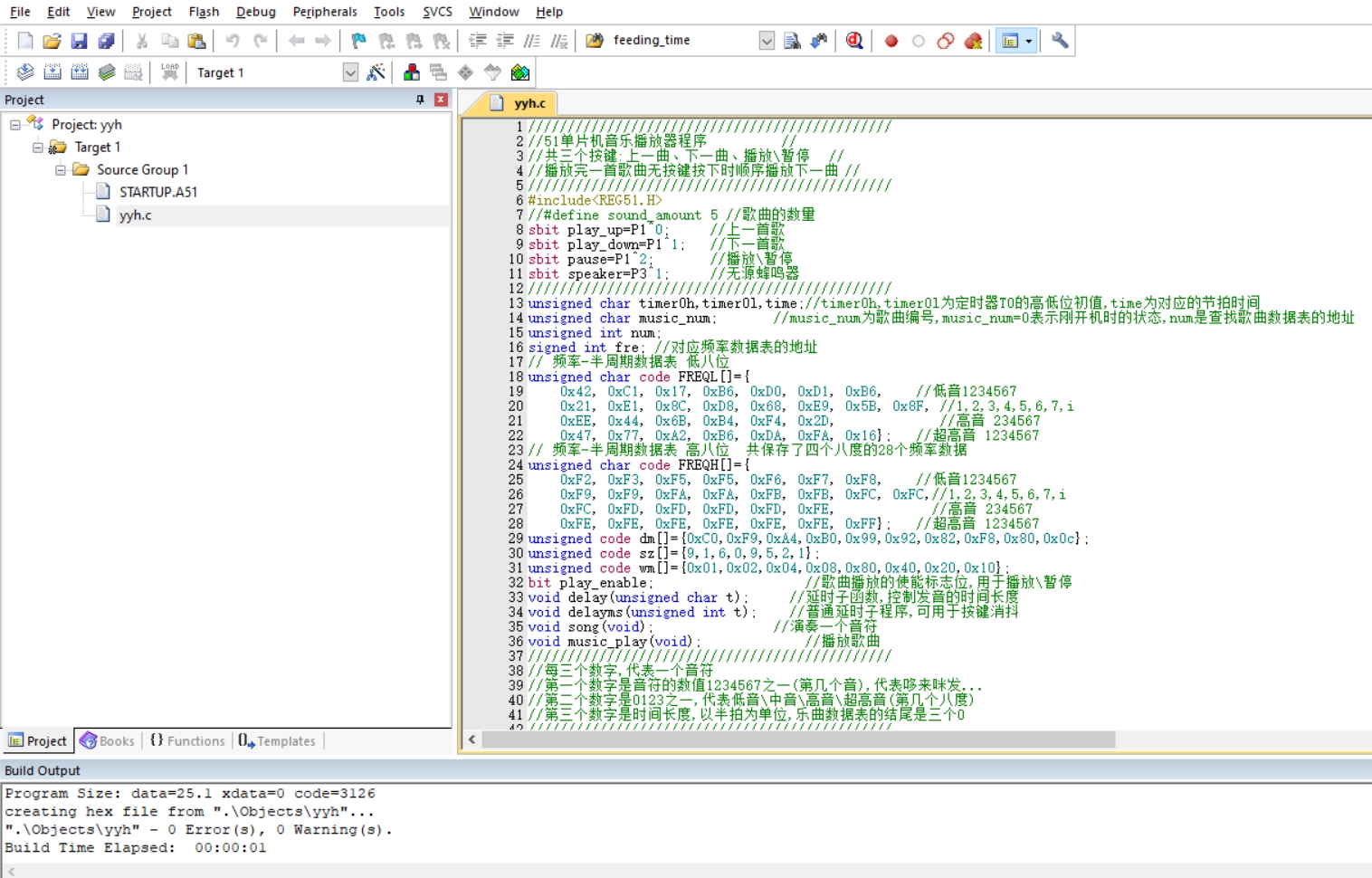

四、软件设计

#include<REG51.H>

//#define sound_amount 5 //歌曲数量选择

sbit play_up=P1^0;

sbit play_down=P1^1;

sbit pause=P1^2;

sbit speaker=P3^1;

unsigned char timer0h,timer0l,time;

unsigned char music_num;

unsigned int num;

signed int fre;

// 频率-半周期数据表 低八位

unsigned char code FREQL[]={

0x42, 0xC1, 0x17, 0xB6, 0xD0, 0xD1, 0xB6,

0x21, 0xE1, 0x8C, 0xD8, 0x68, 0xE9, 0x5B, 0x8F,

0xEE, 0x44, 0x6B, 0xB4, 0xF4, 0x2D,

0x47, 0x77, 0xA2, 0xB6, 0xDA, 0xFA, 0x16};

unsigned char code FREQH[]={

0xF2, 0xF3, 0xF5, 0xF5, 0xF6, 0xF7, 0xF8, //低音1234567

0xF9, 0xF9, 0xFA, 0xFA, 0xFB, 0xFB, 0xFC, 0xFC,//1,2,3,4,5,6,7,i

0xFC, 0xFD, 0xFD, 0xFD, 0xFD, 0xFE, //高音 234567

0xFE, 0xFE, 0xFE, 0xFE, 0xFE, 0xFE, 0xFF}; //超高音 1234567

unsigned code dm[]={0xC0,0xF9,0xA4,0xB0,0x99,0x92,0x82,0xF8,0x80,0x0c};

unsigned code sz[]={9,1,6,0,9,5,2,1};

unsigned code wm[]={0x01,0x02,0x04,0x08,0x80,0x40,0x20,0x10};

bit play_enable;

void delay(unsigned char t);

void delayms(unsigned int t);

void song(void);

void music_play(void);

//《烟花易冷》

unsigned char code song1[]={

5,2,1, 3,2,1, 2,2,2, 2,2,4, 3,2,1, 1,2,1, 2,2,1, 3,2,4,

5,2,1, 3,2,1, 2,2,2, 2,2,2, 5,1,1, 3,2,1, 4,2,1, 3,2,4,

3,2,1, 3,2,1, 7,2,1, 3,2,1, 2,2,2, 1,2,1, 7,1,1, 1,2,1,

2,2,1, 3,2,1, 6,2,3, 6,1,1, 1,2,1, 3,2,1, 2,2,1, 6,1,1,

1,2,1, 7,1,1, 5,1,1, 6,1,6, 5,2,1, 3,2,1, 2,2,2, 2,2,1,

2,2,1, 3,2,1, 1,2,1, 2,2,1, 3,2,4, 5,2,1, 3,2,1, 2,2,2,

2,2,1, 2,2,1, 5,1,1, 3,2,1, 4,2,1, 3,2,4, 3,2,1, 3,2,1,

7,2,3, 3,2,1, 2,2,2, 1,2,1, 7,1,1, 1,2,1, 2,2,1, 3,2,1,

6,2,3, 6,1,1, 1,2,1, 3,2,1, 2,2,1, 6,1,1, 1,2,1, 7,1,2,

5,1,2, 6,1,6, 0,0,0 };

//《发如雪》

unsigned char code song2[]={

5,1,1, 2,2,1, 3,2,2, 2,2,1, 3,2,1, 5,2,1, 6,2,1, 5,2,3, 1,2,1, 2,2,1,

3,2,1, 6,2,1, 5,2,1, 3,2,1, 5,2,3, 5,2,1, 6,2,1, 1,3,2, 6,2,1, 5,2,1,

3,2,1, 5,2,1, 3,2,2, 1,2,1, 2,2,1, 3,2,1, 1,2,1, 6,1,1, 3,2,1, 2,2,1,

5,1,1, 2,2,1, 3,2,2, 2,2,1, 3,2,1, 5,2,1, 6,2,1, 5,2,3, 1,2,1, 2,2,1,

3,2,1, 6,2,1, 5,2,3, 5,2,1, 6,2,1, 1,3,2, 6,2,1,

5,2,1, 3,2,1, 5,2,1, 3,2,2, 1,2,1, 6,1,1, 3,2,1, 2,2,1, 1,2,1, 6,1,1,

1,2,1, 2,2,1, 2,2,1, 1,2,4, 0,0,0 };

//《世上只有妈妈好》

unsigned char code song4[]={

6,2,3, 5,2,1, 3,2,2, 5,2,2, 1,3,2, 6,2,1,

5,2,1,6,2,4, 3,2,2, 5,2,1, 6,2,1, 5,2,2, 3,2,2, 1,2,1,6,1,1, 5,2,1,

3,2,1, 2,2,4, 2,2,3, 3,2,1, 5,2,2, 5,2,1, 6,2,1, 3,2,2, 2,2,2,

1,2,4, 5,2,3, 3,2,1,2,2,1, 1,2,1, 6,1,1, 1,2,1, 5,1,6, 0,0,0};

void main(void)

{

TMOD=0x11; //T0 T1 均在工作方式1

ET0=1; //T0开中断

EA=1; //CPU开中断

while(1)

{

music_play();

KEY();

}

}

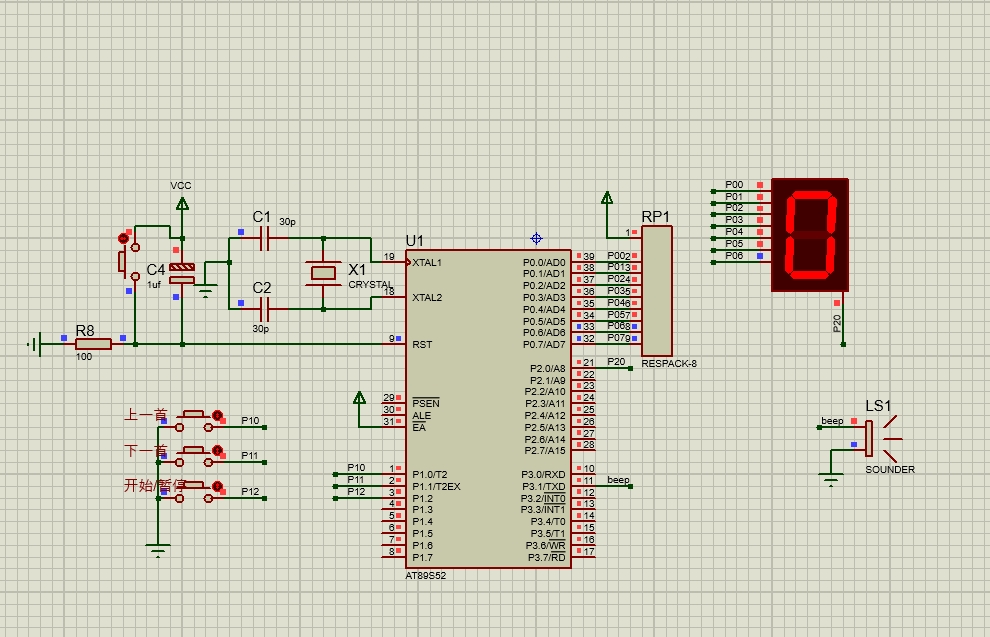

五、实验现象

演示视频:
