汽车工装结构件3D扫描尺寸测量公差比对-中科米堆CASAIM

汽车制造过程中,工装结构件的尺寸精度对整车装配质量和生产进度有重要影响。传统测量工具如卡尺和三坐标测量机采用接触式工作方式,检测过程耗时较长,对于具有复杂曲面特征的工件,难以全面获取尺寸数据。

激光三维扫描技术改变了传统的测量模式。激光三维扫描采用非接触式测量原理,通过高速激光束快速扫描工件表面,在短时间内采集大量数据点,这些数据经过处理后可以生成工件的三维数字模型。这种测量方式不仅提高了检测效率,还能完整记录工件的几何特征,为后续装配和质量控制提供准确的数据支持。数字模型的建立使尺寸检测结果更加直观,便于工艺人员进行分析和调整。这种自动化的3D尺寸测量方式,特别适用于焊接夹具、检具等大型工装的高精度检测,还能够同步获取工件的几何尺寸与形位公差,通过3D尺寸形位偏差分析,直观显示实际加工结果与CAD模型的差异。

某汽车零部件供应商采用激光三维扫描仪后,工装检测效率提升5倍以上,关键配合面的尺寸合格率从88%提升至99.2%。这种技术变革不仅缩短了工装调试周期,更为后续的工艺优化提供了可靠的数据支撑。

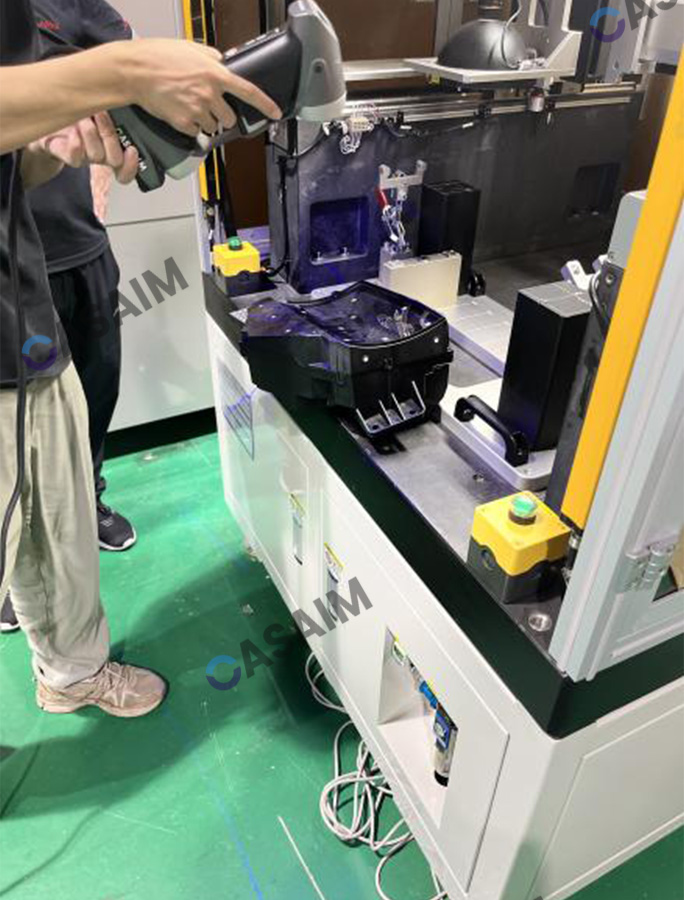

某汽车零部件厂商采用手持式三维激光扫描系统配合检测软件,实现对结构件表面的快速扫描与数据采集,仅需10分钟即可完成传统需要6小时的结构件测量任务。激光三维扫描仪通过向被测结构件发射激光线扫描获取工件表面点云数据,再利用目标点定位技术实现多视角数据拼接,最终生成完整的三维模型,与CAD标准件进行3D尺寸比对时,系统会生成包含位置度、平面度等形位公差的偏差色谱图。这种非接触式测量方式不仅避免了传统卡尺测量对工件造成的划痕损伤,测量精度高达0.01mm,确保孔径、孔心距等关键尺寸符合设计公差要求。
