STM32新建工程

STM32使用前须知

因为STM32单片机种类太多了，使用时需要支持包

点击这里可进入官网，下载支持包

标准库添加及其编译器的准备工作

新建工程后，选择STM32F103C8，但并不能直接使用

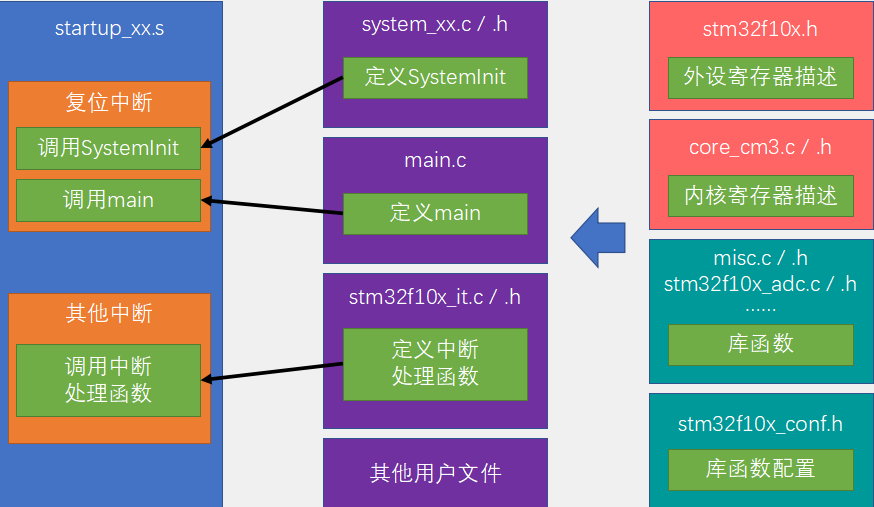

STM32必要文件

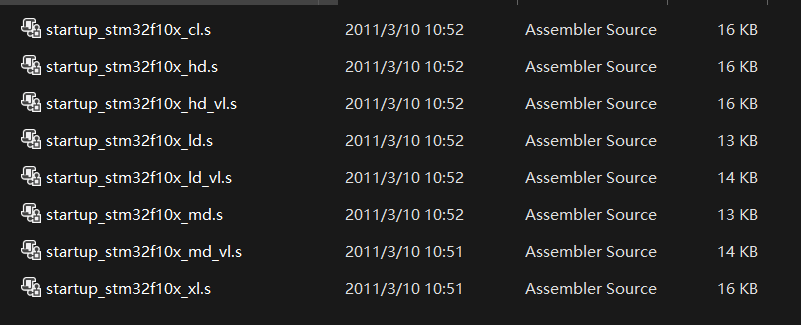

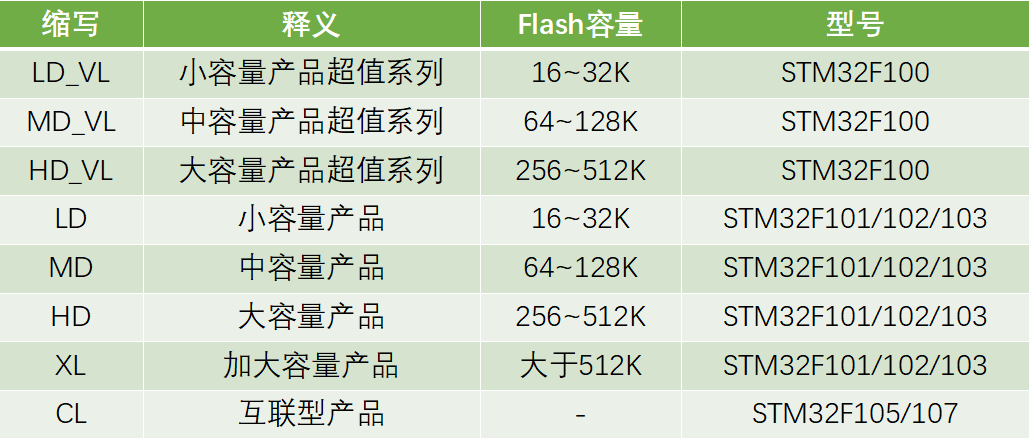

STM32启动文件

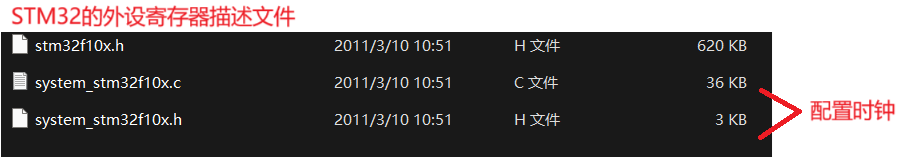

STM32外设寄存器和配置时钟文件

内核寄存器的描述文件

因为STM32是内核和外围设备组成的，但是内核寄存器和外围设备的描述文件不是一起的，所以要增加一次内核寄存器的描述文件

在工程目录添加启动文件

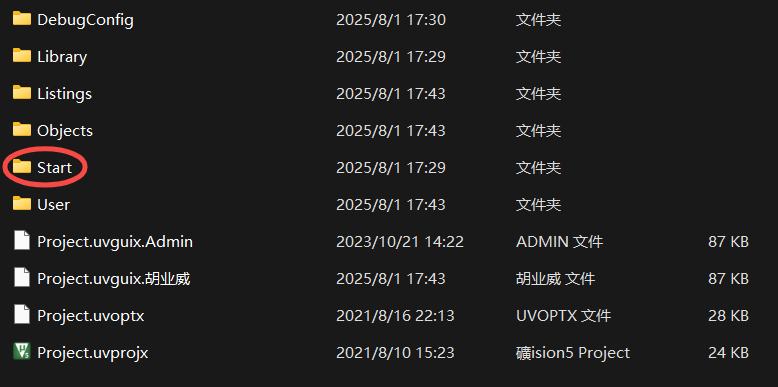

将STM32必要文件添加到工程目录里，创建一个新文件，命名为Start

添加这个文件夹的头文件路径，否则无法找到

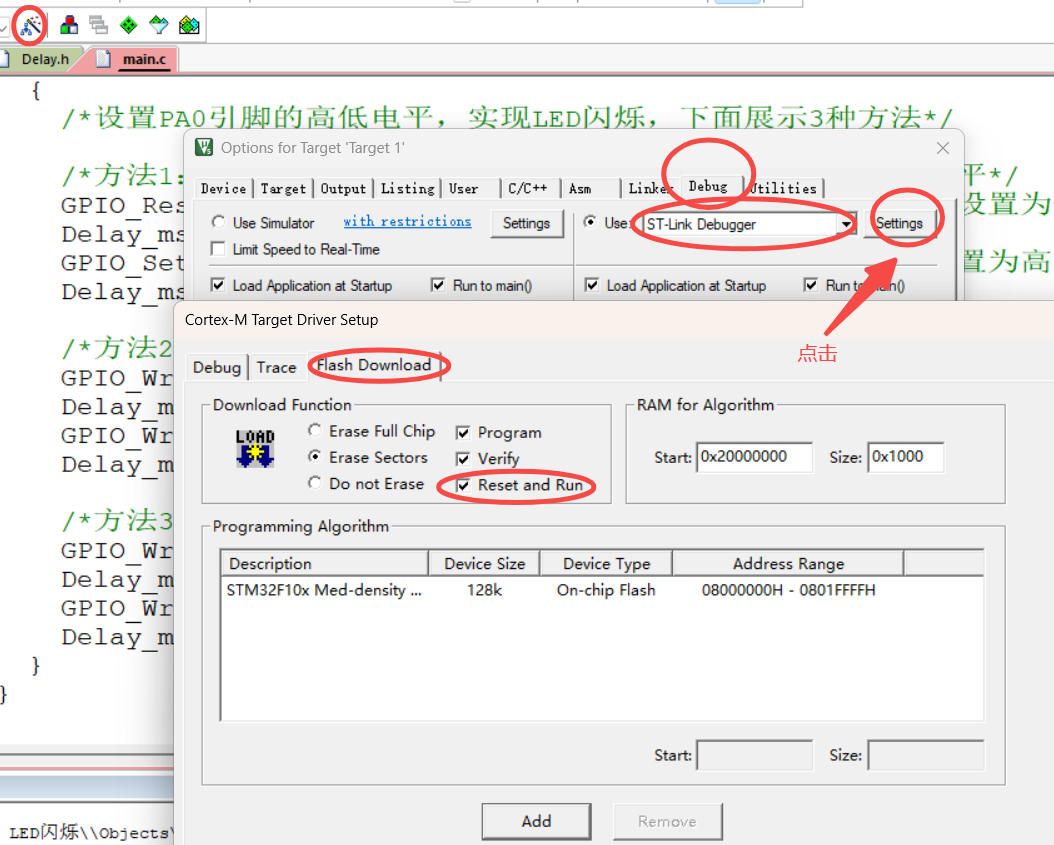

编译后，通过ST-LINK下载到STM32单片机上

在工程目录里添加库函数

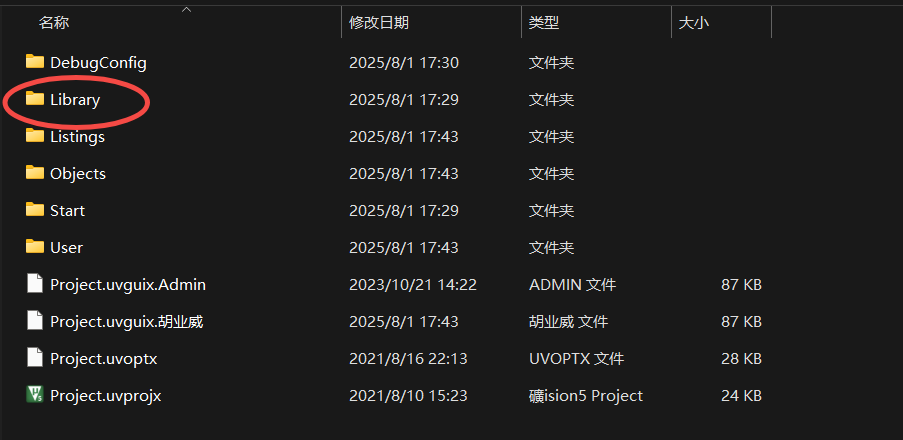

在工程目录里新建文件夹，命名为Library

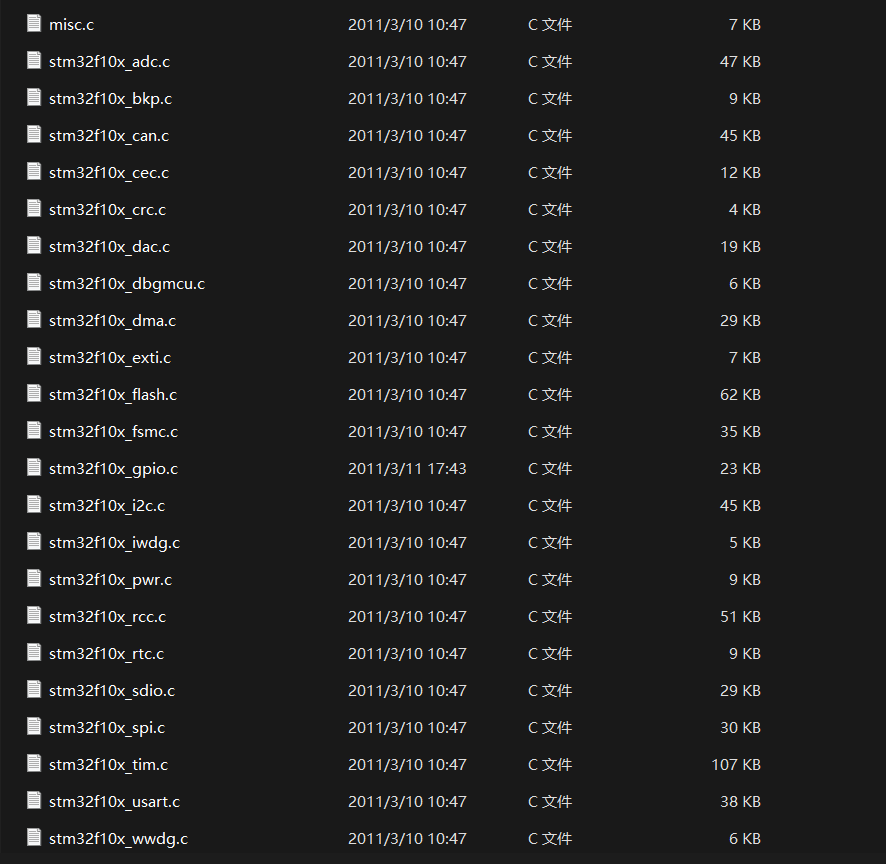

STM32库函数文件

在工程目录添加库函数辅助文件

库函数不能直接使用，还需添加文件

这三个文件添加到User文件（主函数在里面）里面

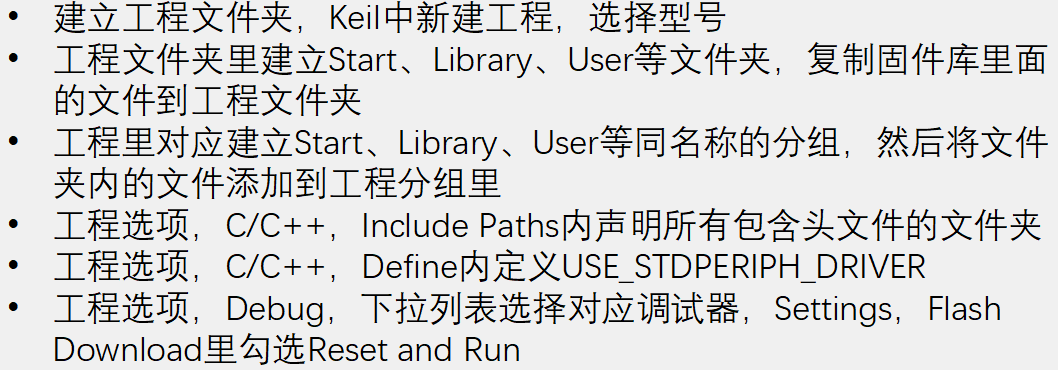

编译器准备工作

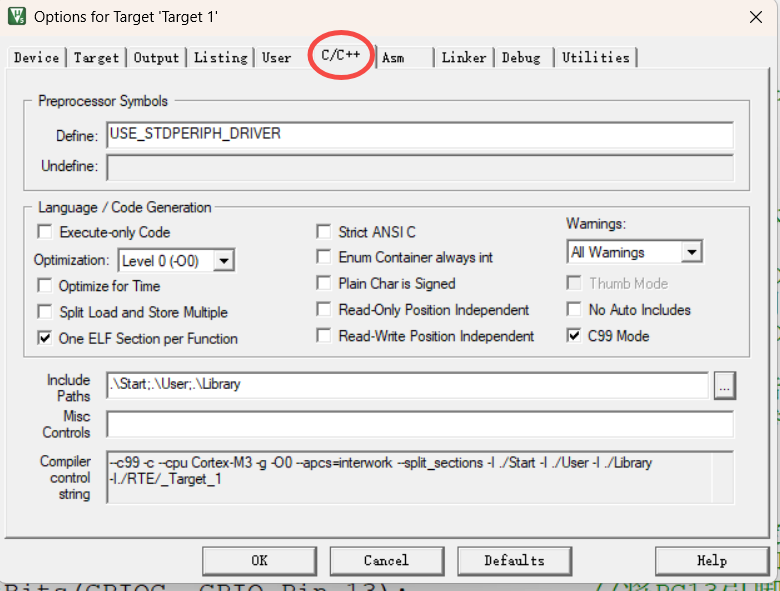

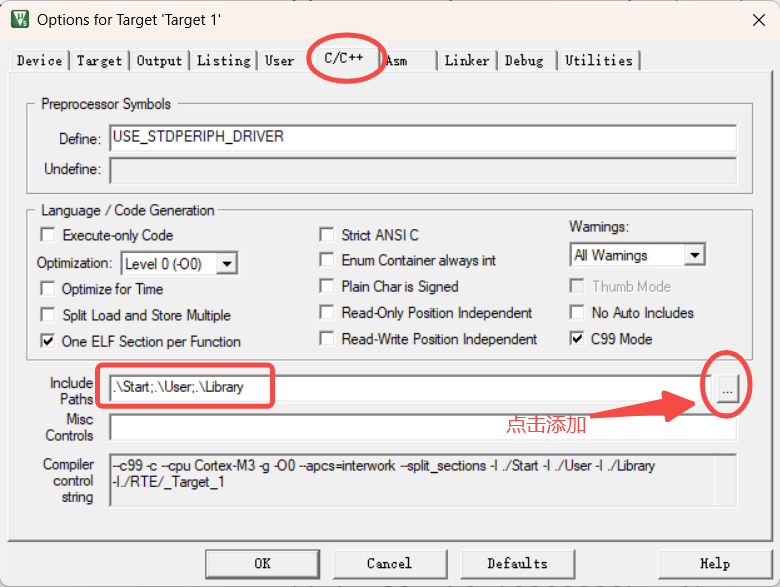

将所有的文件添加工程还不够，还需要一个条件编译

最后还需要添加Stare、User、Library文件夹的路径

点灯

在添加完标准标准库，将文件加入工程后，就可以右键打开函数的定义，根据注释写入参数

第一步

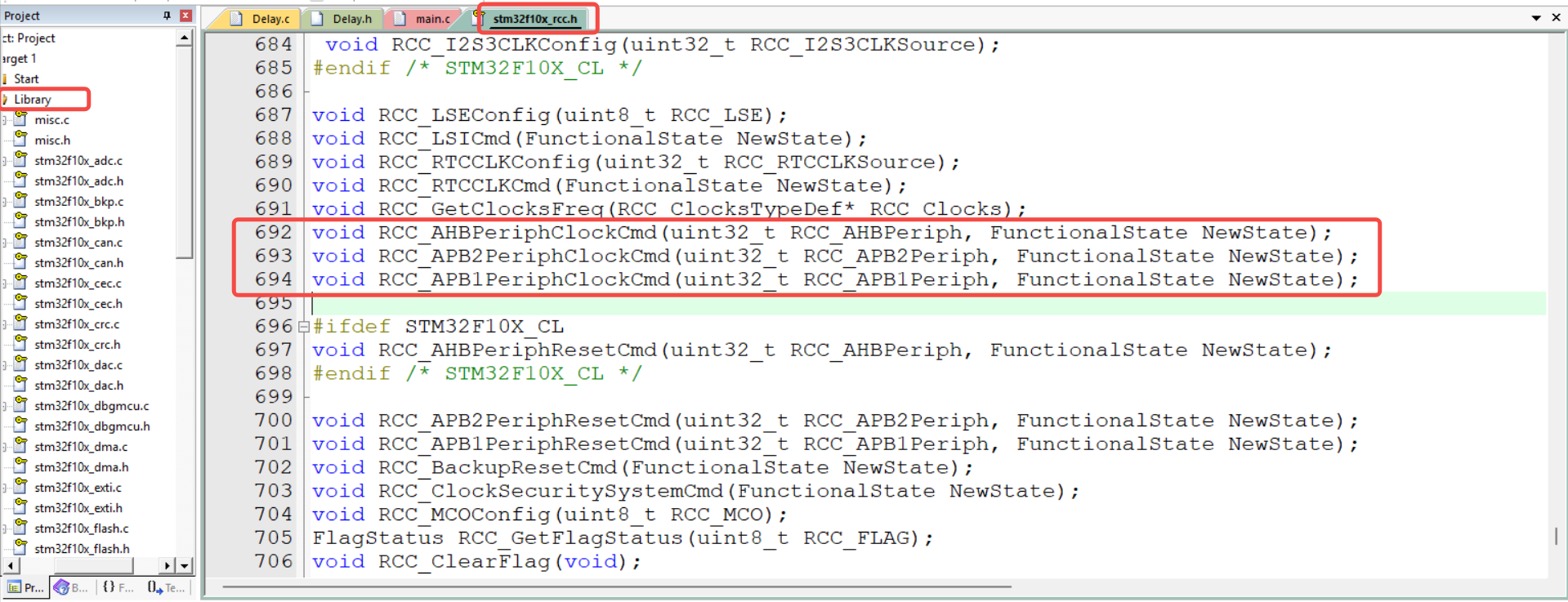

RCC开启GPIO的时钟，右键跳转看参数定义

第二步

使用GPIO_Init函数初始化GPIO

void GPIO_DeInit 调用这个函数之后，所指定的GPIO外设就会被复位

void GPIO_AFIODeInit 调用这个函数之后，可以复位AFIO外设

void GPIO_Init 这个函数作用是用结构体的参数来初始化GPIO口，需要先定义一个结构体变量，然后再给结构体赋值，最后调用这个函数，这个函数就会自动读取结构体的值，然后自动把外设的各个参数配置好，一般初始化外设都是使用这个Init函数完成

void GPIO_StructInit 这个函数可以把结构体变量赋一个默认值

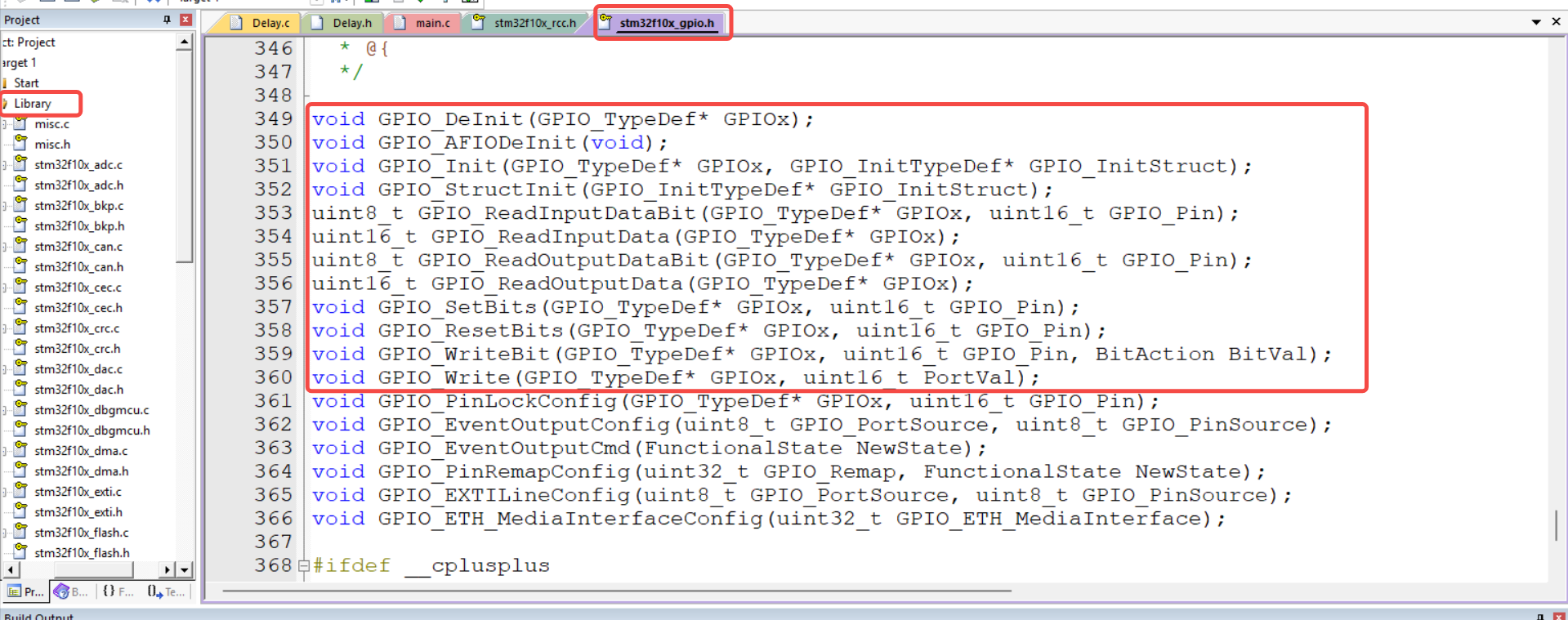

GPIO读取函数

uint8_t GPIO_ReadInputDataBit

uint16_t GPIO_ReadInputData

uint8_t GPIO_ReadOutputDataBit

uint16_t GPIO_ReadOutputData

GPIO写入函数

void GPIO_SetBits

void GPIO_ResetBits

void GPIO_WriteBit

void GPIO_Write

第三步

使用输出或输入的函数控制GPIO口

最终的代码

cs 复制代码

#include "stm32f10x.h"                  // Device header

int main(void)
{
	/*开启时钟*/
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);	//开启GPIOC的时钟
															//使用各个外设前必须开启时钟，否则对外设的操作无效

	/*GPIO初始化*/
	GPIO_InitTypeDef GPIO_InitStructure;					//定义结构体变量

	GPIO_InitStructure.GPIO_Mode = GPIO_Mode_Out_PP;		//GPIO模式，赋值为推挽输出模式
	GPIO_InitStructure.GPIO_Pin = GPIO_Pin_13;				//GPIO引脚，赋值为第13号引脚
	GPIO_InitStructure.GPIO_Speed = GPIO_Speed_50MHz;		//GPIO速度，赋值为50MHz

	GPIO_Init(GPIOC, &GPIO_InitStructure);					//将赋值后的构体变量传递给GPIO_Init函数
															//函数内部会自动根据结构体的参数配置相应寄存器
															//实现GPIOC的初始化

	/*设置GPIO引脚的高低电平*/
	/*若不设置GPIO引脚的电平，则在GPIO初始化为推挽输出后，指定引脚默认输出低电平*/
	GPIO_SetBits(GPIOC, GPIO_Pin_13);						//将PC13引脚设置为高电平
	//GPIO_ResetBits(GPIOC, GPIO_Pin_13);						//将PC13引脚设置为低电平

	while (1)
	{

	}
}

头文件找到函数->右键跳转到定义->Ctrl+F查找函数参数
