在集成运放的不同应用电路中，失调电压（Vos）的处理方式确实存在差异，这主要取决于电路的拓扑结构和信号类型（电压或电流）。以下从同相放大器、反相放大器、跨阻放大器三种典型电路出发，详细分析失调电压的行为差异：
1. 同相放大器与反相放大器：失调电压被等比例放大
（1）同相放大器
- 电路结构 ：输入信号接运放同相端，反馈网络接反相端。
- 失调电压影响 ：
-
失调电压是运放内部的固有直流偏移，等效于在同相端叠加一个直流电压源 Vos。
-
根据虚短原理（V+≈V−），反相端电压 V− 也会跟随 Vos。
-
输出电压由反馈网络决定，包含输入信号和失调电压的放大结果：
-
Vout=(1+R1Rf)Vin+(1+R1Rf)Vos
- 结论：失调电压与输入信号一起被增益 Av=1+Rf/R1 等比例放大。
（2）反相放大器
- 电路结构：输入信号接运放反相端，反馈网络接同相端（通常同相端接地）。
- 失调电压影响 ：
-
失调电压等效于在同相端叠加 Vos，根据虚短原理，反相端电压 V−≈Vos。
-
输入电流 Iin=(Vin−Vos)/R1，反馈电流 If=(Vos−Vout)/Rf。
-
由虚断（Iin≈If）推导输出电压：
-
Vout=−R1RfVin+(1+R1Rf)Vos
- 结论：失调电压同样被增益 Av=1+Rf/R1 等比例放大（与同相放大器一致）。

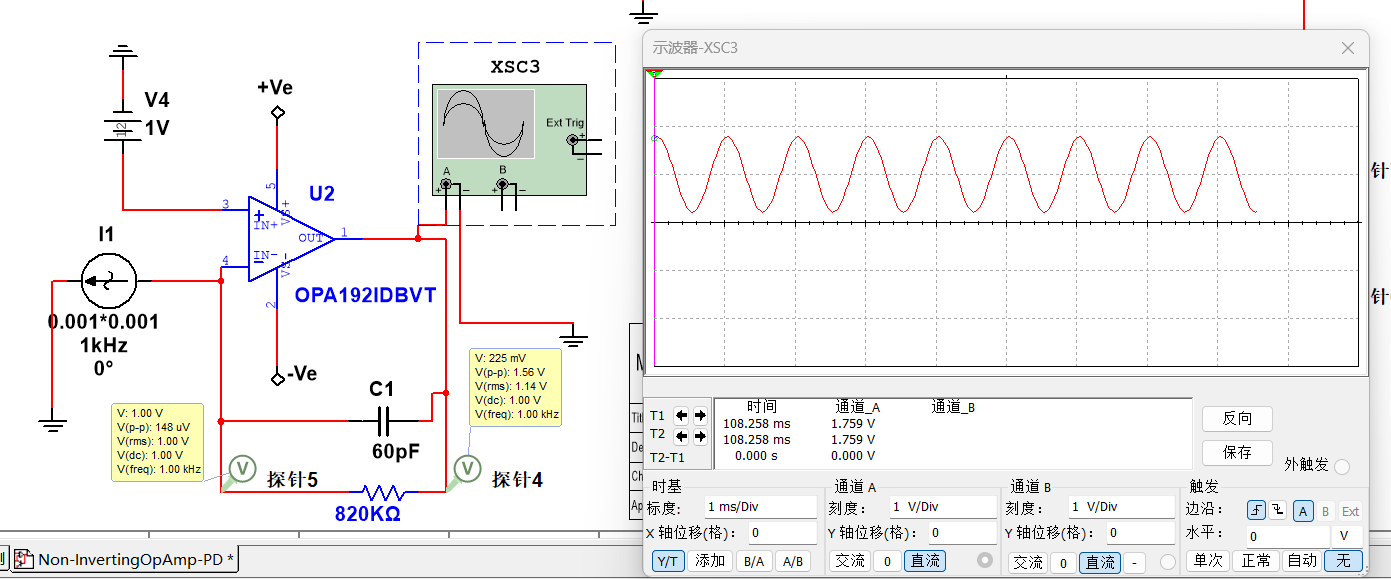

2. 跨阻放大器：失调电压不与电流信号等比例放大
（1）电路结构
- 输入为电流信号 Iin，反馈电阻 Rf 将电流转换为电压输出。
- 运放同相端通常接地（V+=0），反相端通过反馈网络实现虚地（V−≈0）。
（2）失调电压影响
-
失调电压等效于在同相端叠加 Vos，但此时同相端未直接连接输入信号，而是通过反馈电阻 Rf 与反相端耦合。
-
根据虚短原理，反相端电压 V−≈Vos（而非0）。
-
输入电流 Iin 全部流过 Rf，产生输出电压：
Vout=−IinRf+Vos
- 第一项：电流信号 Iin 通过 Rf 转换为电压，增益为 −Rf（跨阻增益）。
- 第二项：失调电压 Vos 直接叠加到输出端，未被跨阻增益放大。
（3）关键差异分析
- 电压放大器（同相/反相）：失调电压作为输入端的直流偏移，通过增益网络被放大。
- 跨阻放大器：失调电压不参与电流-电压转换过程，而是作为独立偏移量直接叠加到输出。因此，其影响程度与 Rf 无关，仅取决于运放本身的 Vos 大小。
3. 物理本质与工程意义
（1）物理本质
- 失调电压是运放输入级的对称性缺陷导致的直流偏移，其表现取决于输入信号的类型：
- 电压信号：失调电压与输入电压叠加，共同被放大。
- 电流信号：失调电压不改变电流路径，仅作为输出端的附加偏移。
（2）工程意义
- 电压放大器 ：失调电压的放大可能导致输出饱和（尤其在高增益时），需通过调零电路或低失调运放（如OPA277）抑制。
- 跨阻放大器 ：失调电压的直接影响较小（因未被放大），但可能限制动态范围（如光电二极管放大电路中，小电流信号可能被失调电压掩盖）。此时需选择超低失调运放（如LTC6268）或采用交流耦合技术。
4. 总结对比表
| 电路类型 | 失调电压行为 | 输出表达式 | 关键影响 |
|---|---|---|---|
| 同相放大器 | 与输入信号等比例放大 | Vout=AvVin+AvVos | 高增益时易饱和 |
| 反相放大器 | 与输入信号等比例放大 | Vout=−AvVin+AvVos | 同上 |
| 跨阻放大器 | 直接叠加，不放大 | Vout=−IinRf+Vos | 影响小电流信号检测精度 |
5. 设计建议
- 电压放大器：优先选择低失调运放（如Vos<10μV），或通过外部调零电路（如运放调零引脚）补偿。
- 跨阻放大器 ：若信号电流极小（如pA级），需选择超低失调运放（如Vos<1μV），或采用斩波稳零技术（如LTC1052）消除失调。
