STM32,新手学习

keil5软件

1.器件支持包

Keil 认识某系列芯片的数据包" ------里面包含启动文件、Flash 算法、SFR 头文件、调试描述文件等。器件支持包 = 芯片身份证;缺了它,Keil 就不认识你的 MCU。

也可以在线下载。

基础知识

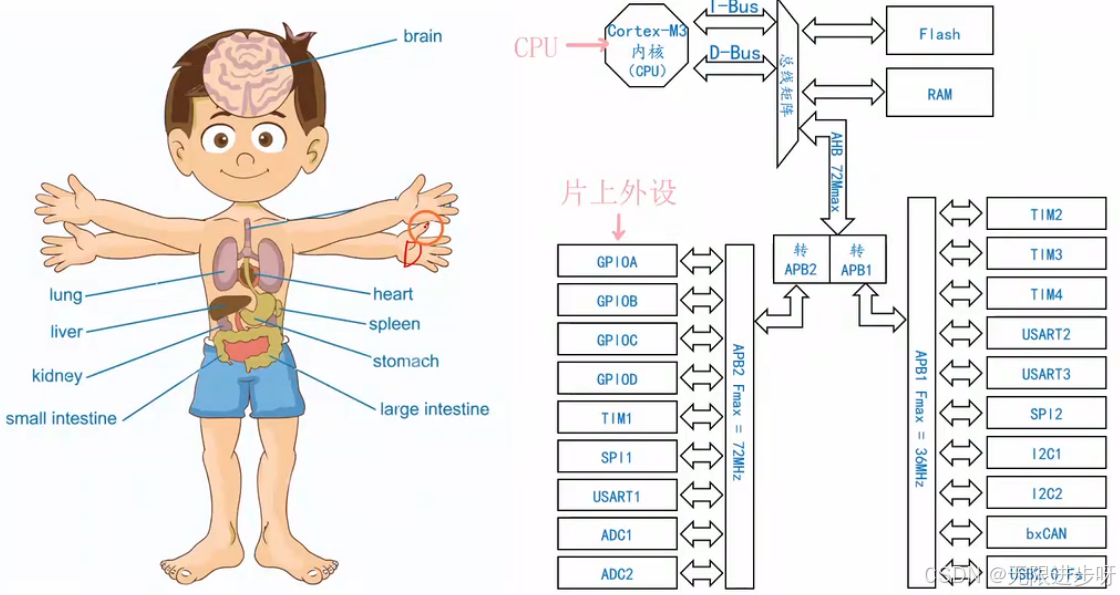

1.MCU是什么?

MCU 是 Microcontroller Unit 的缩写,中文叫 "微控制器" 或 "单片机"。

把 CPU、内存、闪存、定时器、ADC、串口、GPIO 等外设全部集成到一颗芯片上的"小电脑"。

2.寄存器

就是"离硬件最近、一个位对应一根信号线"的快闪存储单元;你写 0/1 进去,等于直接掰动芯片内部的电子开关,立即改变引脚电平、启动 ADC、让 DMA 搬数据------所有底层外设行为,最终都落实在这些"小抽屉"里。

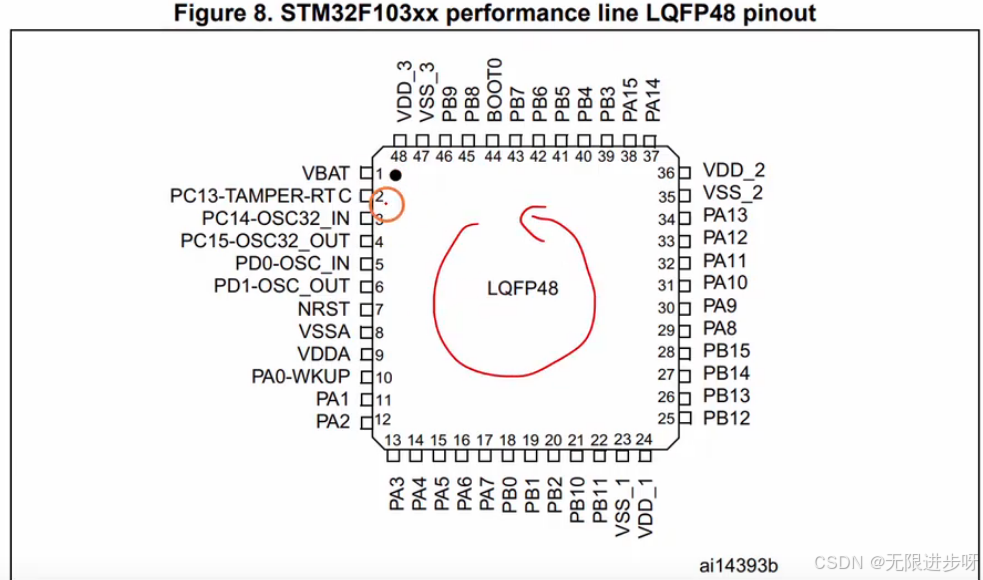

3.引脚

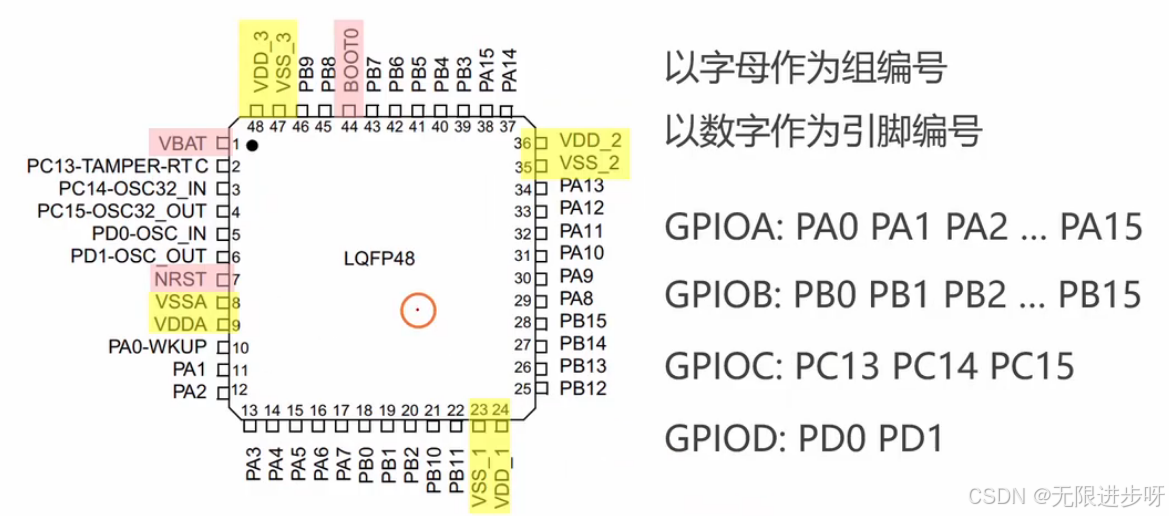

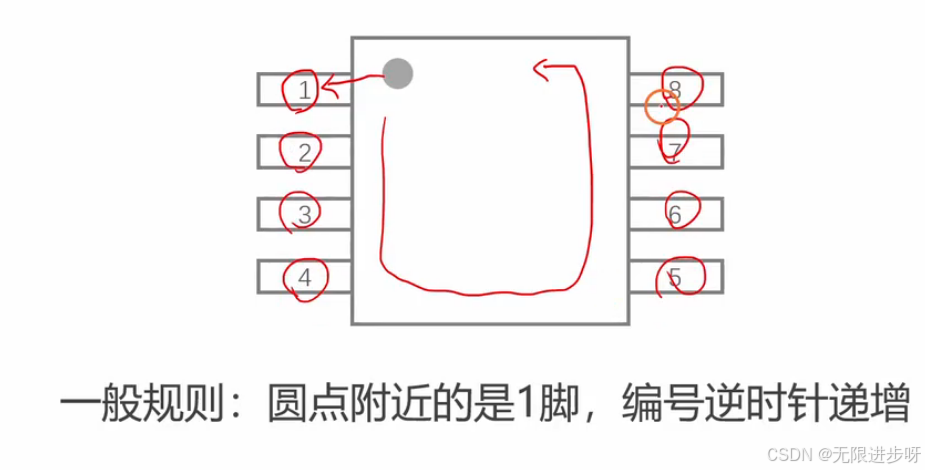

引脚的编号规则

特殊引脚的功能和作用:

普通引脚的命名规则:

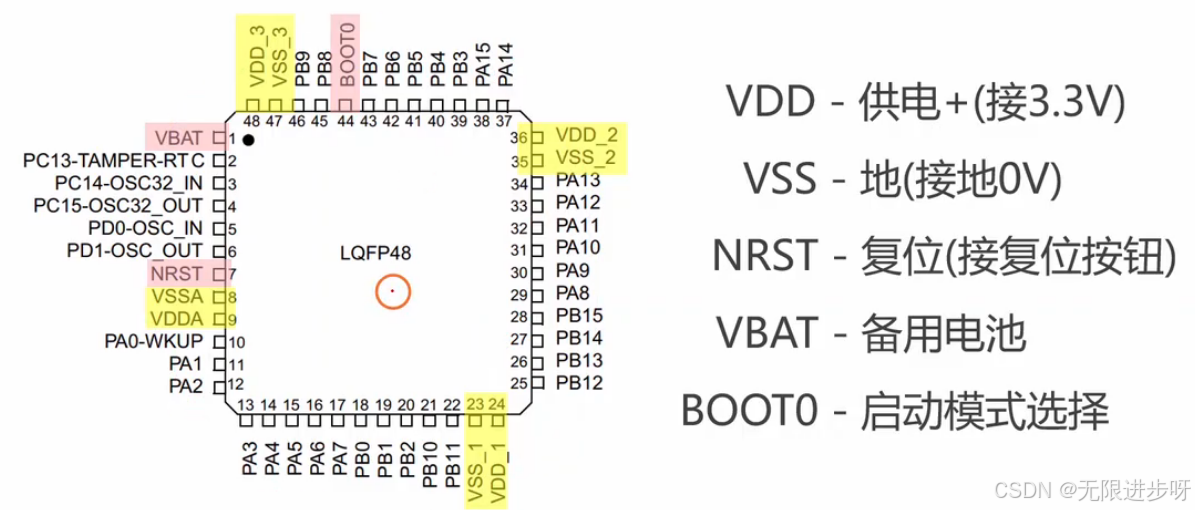

4.VDD 、VSS 、NRST 、VBAT 和 BOOT0 每个引脚

  1. VDD:芯片的主电源引脚,为内部电路提供工作电压。

  2. VSS:地引脚,作为芯片的参考零电位。

  3. NRST:低电平复位引脚,用于将芯片恢复到初始状态。

  4. VBAT:备用电源引脚,为实时时钟(RTC)和备份寄存器供电。

  5. BOOT0:启动模式选择引脚,决定芯片从主闪存、系统存储器还是SRAM启动。

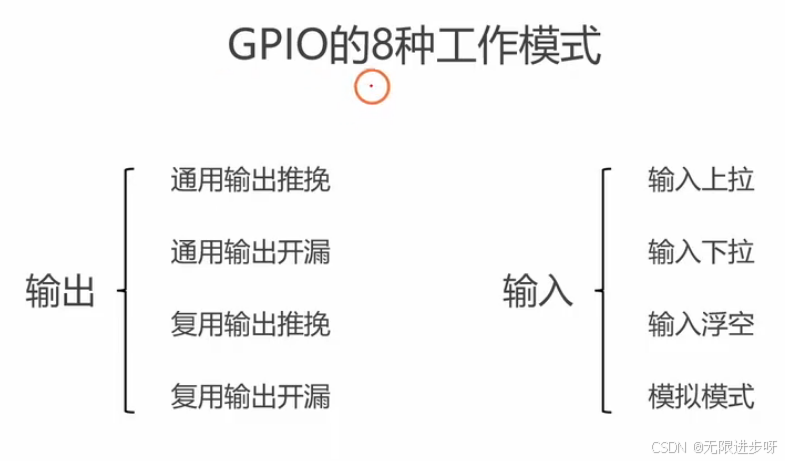

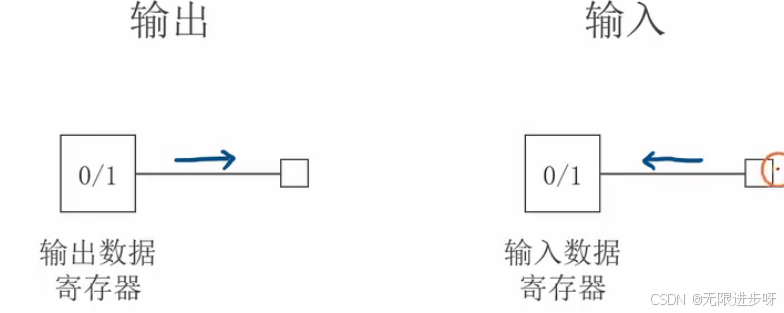

5.GPIO的8种工作模式

GPIO相当于手。是通用输入输出意思。

芯片上"听你指挥、可输入可输出"的最小硬件单元。

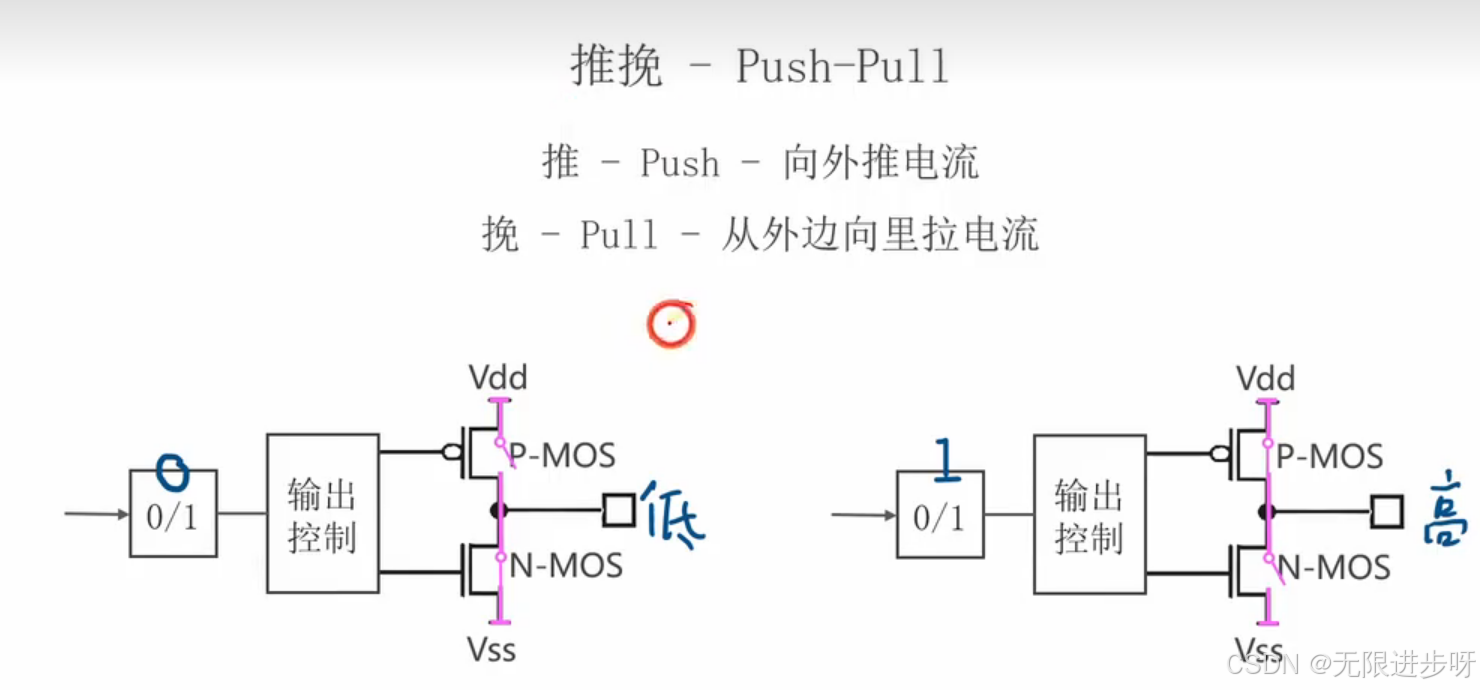

推挽:交替断开

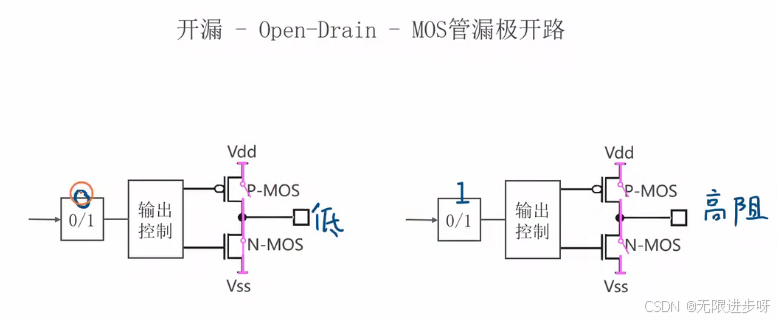

开漏:只有下面的开断

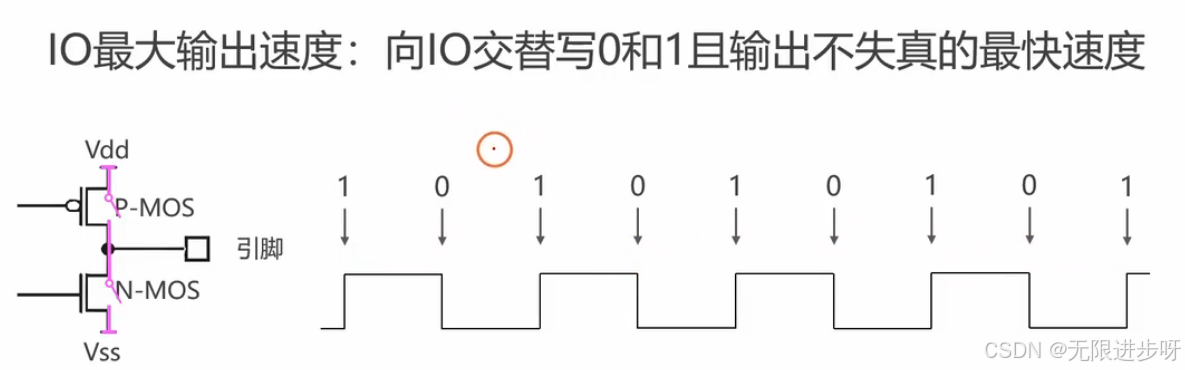

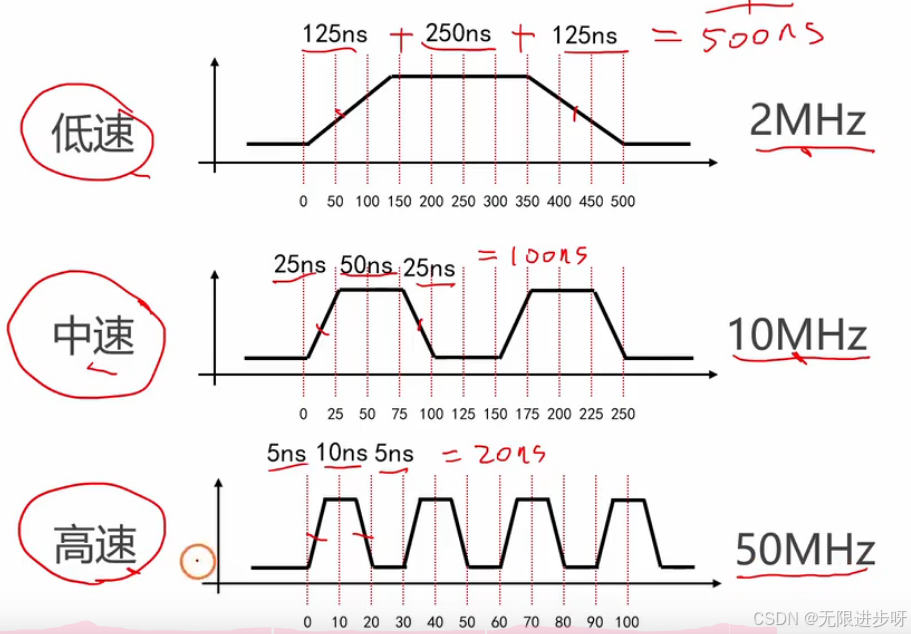

IO最大输出速率:

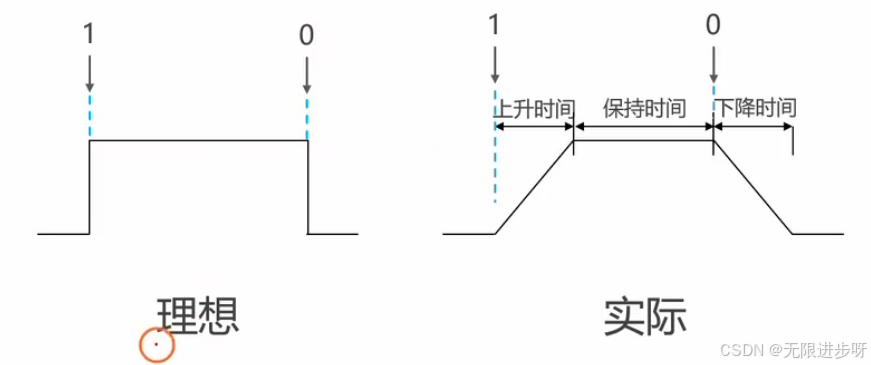

上升时间、下降时间和保持时间的概念:

上升时间、下降时间影响了IO最大输出速率。

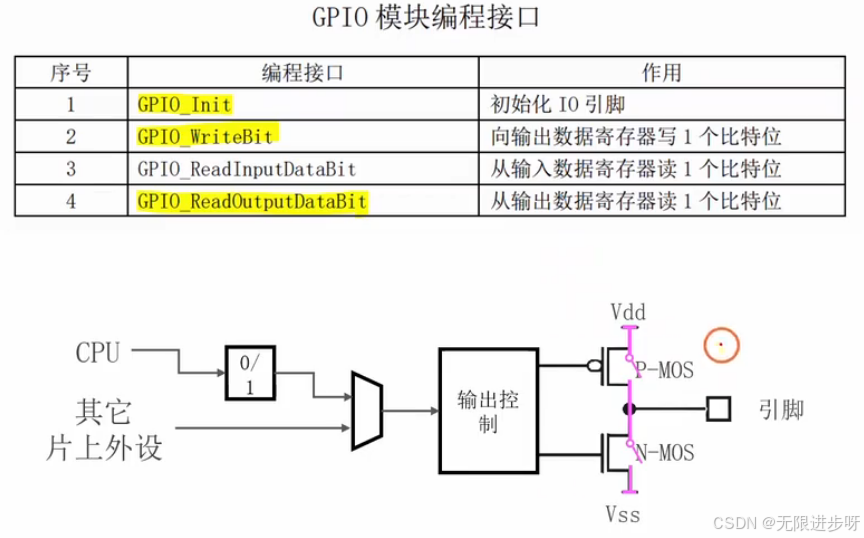

GPI0 模块编程接口

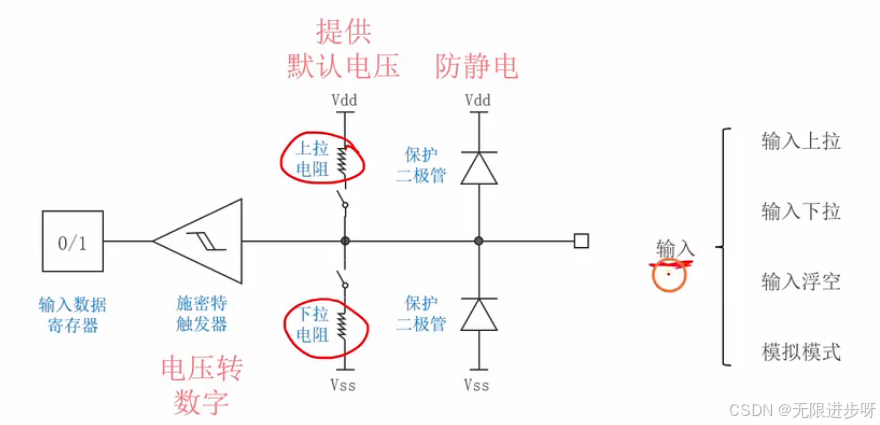

6.GPIO4种输入模式

4种输入模式 指的是GPIO端口配置为输入功能 时可以设置的4种不同工作方式。它们的主要区别在于是否使用上拉/下拉电阻 ,以及是否使用施密特触发器。

  1. 浮空输入(Floating Input)

引脚既不接上拉电阻,也不接下拉电阻,电平状态完全由外部电路决定。

2.上拉输入(Input with Pull-up)

内部连接一个上拉电阻到VCC,默认电平为高。

3.下拉输入(Input with Pull-down)

内部连接一个下拉电阻到GND,默认电平为低。

4.模拟输入(Analog Input)

关闭数字输入功能,用于连接ADC(模数转换器)。

7.串口通信

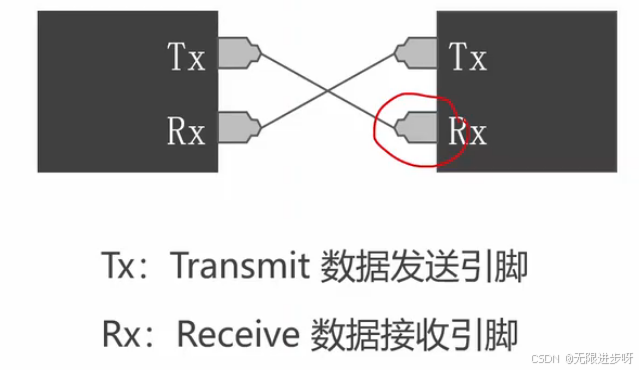

两个芯片相互之间传递信息,从to向rx传。

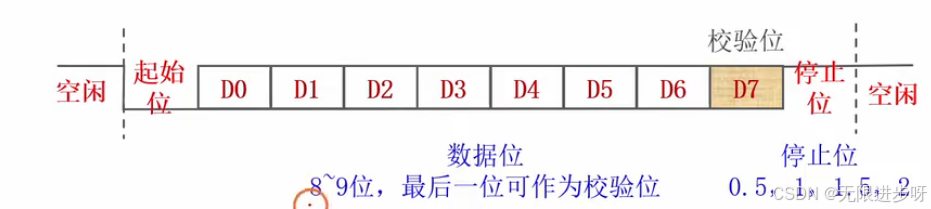

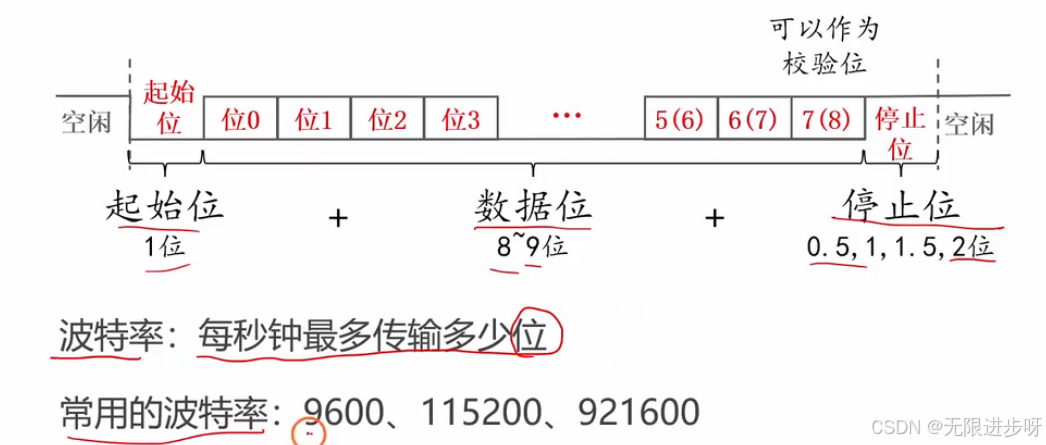

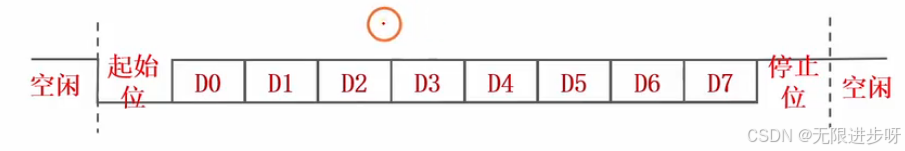

串口格式图:起始位为0,停止位1.

例子:

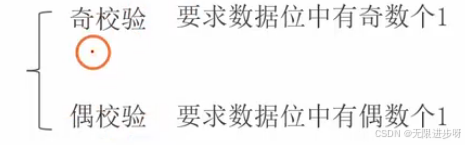

奇偶校验位:

通过数串口的奇偶判断数据是否传递正确。

8.USART模块简介

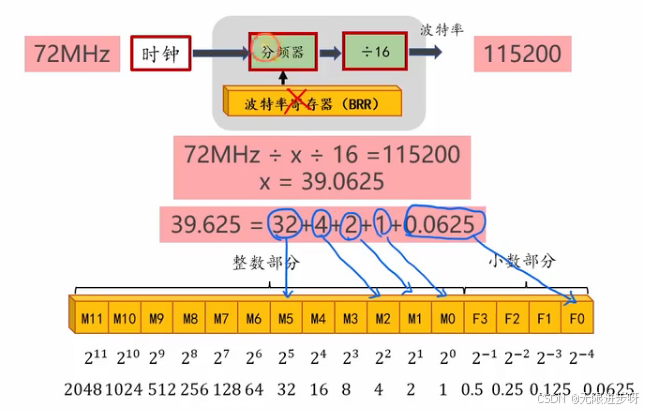

就是 MCU 内部集成的"串口发动机" ,写一个字节进 TXDR,它自动按你设的波特率把帧发出去;收到完整帧后,你把 RXDR 读出来就行------所有比特级脏活,硬件全包。

1.移位寄存器: 移位寄存器是一种时序逻辑电路 ,由多个触发器(如D触发器)级联组成,能在时钟信号控制下,将数据一位一位地向左或向右移动。

用途 :数据延迟,数据缓存.串并转换 (SIPO)或 并串转换(PISO)

2.串并转换:串并转换是指将串行数据(一位一位输入)转换为并行数据(多位同时输出) 的过程。

输入:1位数据流 1 0 1 1 0 0 1 0(串行)

输出:8位并行数据 10110010(一次输出8位)

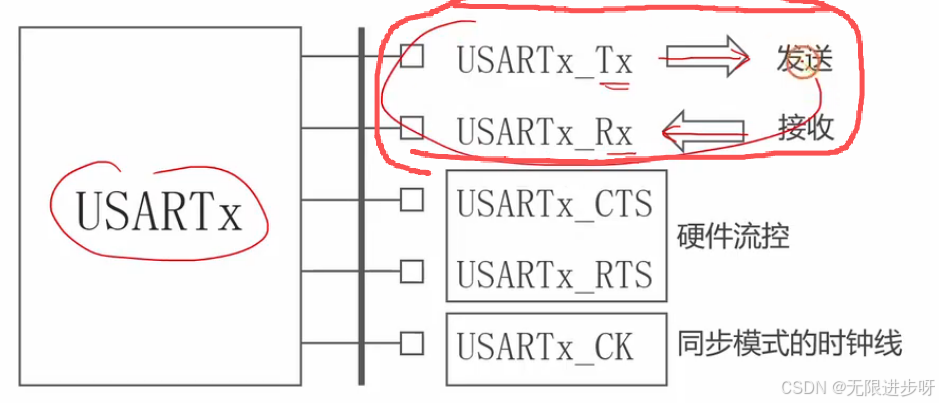

USART模块有哪些引脚?
