OpenCV轻松入门_面向python（第五章几何变换）

yanxing.D2025-09-25 20:59

几何变换 是指将一幅图像映射到另外一幅图像内的操作。
OpenCv中常用映射： 缩放、翻转、仿射变换、透视、重映射等。

5.1缩放

函数cv2.resize()实现对图像的缩放，具体形式：
dst = cv2.resize( src, dsize[, fx[, fy[, interpolation]]] )

  • dst 代表输出的目标图像，该图像的类型与 src 相同，其大小为 dsize（当该值非零时），或者可以通过 src.size()、fx、fy 计算得到。
  • src 代表需要缩放的原始图像。
  • dsize 代表输出图像大小。
  • fx 代表水平方向的缩放比例。
  • fy 代表垂直方向的缩放比例。
  • interpolation 代表插值方式。
类型 说明
cv2.INTER_NEAREST 最临近插值
cv2.INTER_LINEAR 双线性插值（默认方式）
cv2.INTER_CUBIC 三次样条插值 。 首先对源图像邻近的 4×44 \times 44×4 区域进行三次样条拟合，然后将目标像素对应的三次样条条件作为目标图像对应像素的值
cv2.INTER_AREA 区域插值。 根据当前像素点周边区域的像素采样来计算像素的采样。该方法类似临近插值方式
cv2.INTER_LANCZOS4 一种使用 8×88 \times 88×8 邻域的 Lanczos 插值方法
cv2.INTER_LINEAR_EXACT 位精确双线性插值
cv2.INTER_MAX 插值编码掩码
cv2.WARP_FILL_OUTLIERS 标志，填补目标图像中的所有像素。 如果它们中的一些对应源图像中的奇异点（离群值），则将它们设置为零
cv2.WARP_INVERSE_MAP 标志：逆变换 。 例如，极坐标变换： • 如果 flag 未被设置，则进行转换：dst(φ,ρ)=src(x,y)dst(\varphi,\rho) = src(x,y)dst(φ,ρ)=src(x,y) • 如果 flag 被设置，则进行转换：dst(x,y)=src(φ,ρ)dst(x,y) = src(\varphi,\rho)dst(x,y)=src(φ,ρ)

在 cv2.resize()函数中，目标图像的大小可以通过"参数 dsize"或者"参数 fx 和 fy"二者之一来指定

  • 通过参数dsize指定
    如果指定参数 dsize 的值，则无论是否指定了参数 fx 和 fy 的值，都由参数 dsize 来决定目
    标图像的大小。
    dsize 内第 1 个参数对应缩放后图像的宽度（width，即列数 cols，与参数 fx 相关），第 2 个参数对应缩放后图像的高度（height，即行数 rows，与参数 fy 相关）。
    在 dsize 参数中，第 1 个值对应的是列数 ，第 2 个值对应的是行数。
  • 通过参数fx和参数fy指定
    如果参数 dsize 的值是 None，那么目标图像的大小通过参数 fx 和 fy 来决定。此时，目标
    图像的大小为：
    dsize=Size(round(fx*src.cols),round(fy*src.rows))

插值 是指在对图像进行几何处理时，给无法直接通过映射得到值的像素点赋值。

当缩小图像时，使用区域插值方式（INTER_AREA） 能够得到最好的效果；当放大图像时，使用三次样条插值（INTER_CUBIC） 方式和双线性插值（INTER_LINEAR） 方式都能够取得较好的效果。三次样条插值方式速度较慢，双线性插值方式速度相对较快且效果并不逊色。

使用函数 cv2.resize()对一个数组进行简单缩放。

python 复制代码
import cv2
import numpy as np
img = np.ones([2,4,3],dtype=np.uint8)
size = img.shape[:2]
rst = cv2.resize(img,size)
print("img.shape=\n",img.shape)
print("img=\n",img)
print("rst.shape=\n",rst.shape)
print("rst=\n",rst)
#在 shape 属性中，第 1 个值对应的是行数，第 2 个值对应的是列数。
#在 dsize 参数中，第 1 个值对应的是列数，第 2 个值对应的是行数。

使用函数 cv2.resize()完成一个简单的图像缩放。

python 复制代码
import cv2
import numpy as np
img = cv2.imread("lena.jpg")
row,cols=img.shape[:2]
size=(int(cols*0.9),int(row*0.5))
rst=cv2.resize(img,size)
print("img.shape=\n",img.shape)
print("rst.shape=\n",rst.shape)

控制函数 cv2.resize()的 fx 参数、fy 参数，完成图像缩放。

python 复制代码
import cv2
img = cv2.imread("lena.jpg")
rst=cv2.resize(img,None,fx=2,fy=0.5)
print("img.shape=",img.shape)
print("rst.shape=",rst.shape)

5.2翻转

在 OpenCV 中，图像的翻转采用函数 cv2.flip()实现，该函数能够实现图像在水平方向翻转 、垂直方向翻转 、两个方向同时翻转，其语法结构为：

dst = cv2.flip( src, flipCode )

  • dst 代表和原始图像具有同样大小、类型的目标图像。
  • src 代表要处理的原始图像。
  • flipCode 代表旋转类型。
    • 参数值=0 绕着x轴翻转
    • 参数值>0 绕着y轴翻转
    • 参数值<0 围绕x轴、y轴翻转
python 复制代码
import cv2
img = cv2.imread("lena.jpg")
x=cv2.flip(img,0)
y=cv2.flip(img,1)
xy=cv2.flip(img,-1)
cv2.imshow("img",img)
cv2.imshow("x",x)
cv2.imshow("y",y)
cv2.imshow("xy",xy)
cv2.waitKey()
cv2.destroyAllWindows()

5.3仿射

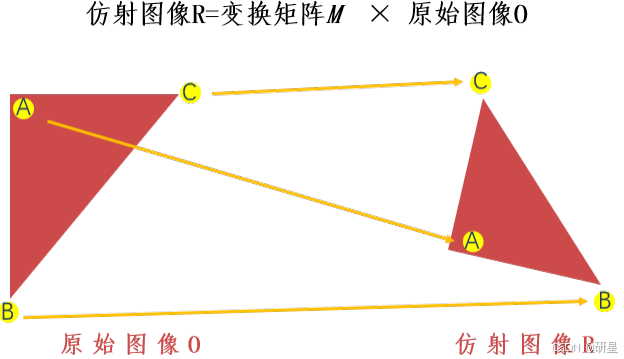

仿射变换 是指图像可以通过一系列的几何变换来实现平移、旋转等多种操作。该变换能够保持图像的平直性和平行性。

OpenCV 中的仿射函数为 cv2.warpAffine()，其通过一个变换矩阵（映射矩阵）M 实现变换

用仿射函数 cv2.warpAffine()实现对图像的旋转，该函数的语法格式如下：
dst = cv2.warpAffine( src, M, dsize[, flags[, borderMode[, borderValue]]] )

  • dst 代表仿射后的输出图像，该图像的类型和原始图像的类型相同。dsize 决定输出图像
  • src代表要仿射的原始图像。
  • M 代表一个 2×3 的变换矩阵。使用不同的变换矩阵，就可以实现不同的仿射变换。
  • dsize 代表输出图像的尺寸大小。
  • flags 代表插值方法，默认为 INTER_LINEAR。当该值为 WARP_INVERSE_MAP 时，意味着 M 是逆变换类型，实现从目标图像 dst 到原始图像 src 的逆变换。的实际大小。
  • borderMode 代表边类型， 默认为 BORDER_CONSTANT 。当该值为 BORDER_TRANSPARENT 时，意味着目标图像内的值不做改变，这些值对应原始图像内的异常值。
  • borderValue 代表边界值，默认是 0。
    通过转换矩阵 M 将原始图像 src 转换为目标图像 dst：
    dst(x,y)=src(M11x+M12y+M13,M21x+M22y+M23) dst(x,y)=src(M_{11}x+M_{12}y+M_{13},M_{21}x+M_{22}y+M_{23}) dst(x,y)=src(M11x+M12y+M13,M21x+M22y+M23)

平移

可以理解为 ：每个像素点的坐标单独做矩阵乘法 以达到整个图像的像素点平移

如果将原始图像 src 向右侧移动 100 个像素、向下方移动 200 个像素，则其对应关系为：
dst(x,y)=src(x+100,y+200)dst (x, y) = src (x + 100, y + 200)dst(x,y)=src(x+100,y+200)

即：
dst(x,y)=src(1⋅x+0⋅y+100,0⋅x+1⋅y+200)dst (x, y) = src (1·x + 0·y + 100, 0·x + 1·y + 200)dst(x,y)=src(1⋅x+0⋅y+100,0⋅x+1⋅y+200)

转换矩阵MMM为:
M=[1010001200] M = \begin{bmatrix} 1 & 0 & 100 \\ 0 & 1 & 200 \end{bmatrix} M=[1001100200]

利用自定义转换矩阵完成图像平移。

python 复制代码
import cv2
import numpy as np
img = cv2.imread("lena.jpg")
heigh,width =img.shape[:2]
x=100
y=200
M = np.float32([[1,0,x],
                [0,1,y]])
move=cv2.warpAffine(img,M,(width,heigh))
cv2.imshow("original",img)
cv2.imshow("move",move)
cv2.waitKey()
cv2.destroyAllWindows()

旋转

在使用函数 cv2.warpAffine()对图像进行旋转时，可以通过函数 cv2.getRotationMatrix2D()

获取转换矩阵M 。该函数的语法格式为：
M=cv2.getRotationMatrix2D(center, angle, scale)

  • center为旋转的中心点。
  • angle为旋转角度，正数 表示逆 时针旋转，负数 表示顺时针旋转。
  • scale为变化尺度（缩放大小）。

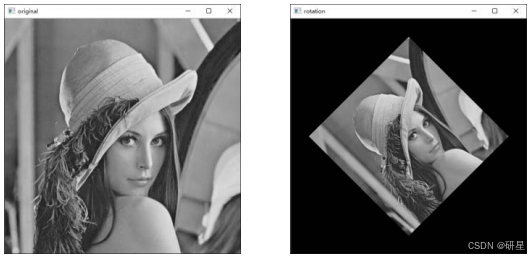

图像旋转

python 复制代码
import cv2
import numpy as np
img = cv2.imread("D:\openCV\lena.jpg")
heigh,width = img.shape[:2]
M = cv2.getRotationMatrix2D((heigh/2,width/2),45,0.6)
rotate = cv2.warpAffine(img,M,(width,heigh))
cv2.imshow("original",img)
cv2.imshow("rotate",rotate)
cv2.waitKey()
cv2.destroyAllWindows()

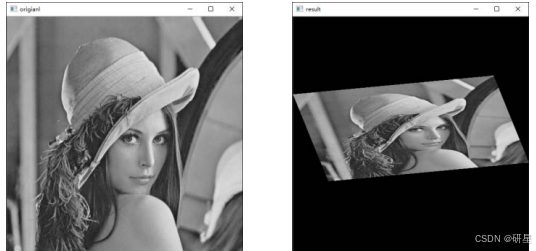

更复杂的仿射变换

函数 cv2.getAffineTransform()来生成仿射函数 cv2.warpAffine()所使用的转换矩阵 M

语法格式：
M=cv2.getAffineTransform(src, dst)

  • src代表输入图像三个点坐标
  • dst代表输出图像三个点坐标
    参数通过函数cv2.getAffineTransform()定义了两个平行四边形。src 和 dst 中的三个点分别对应平行四边形的左上角、右上角、左下角三个点。
python 复制代码
import cv2
import numpy as np
img = cv2.imread("lena.jpg")
rows,cols,ch=img.shape
p1=np.float32([[0,0],
               [cols-1,0],
               [0,rows-1]])
p2=np.float32([[0,rows*0.33],
               [cols*0.85,rows*0.25],
               [cols*0.15,rows*0.7]])
M = cv2.getAffineTransform(p1,p2)
dst = cv2.warpAffine(img,M,(cols,rows))
cv2.imshow("original",img)
cv2.imshow("dst",dst)
cv2.waitKey()
cv2.destroyAllWindows()

5.4透视

仿射变换可以将矩形映射为任意平行四边形 ，透视变换则可以将矩形映射为任意四边形。

透视变换通过函数 cv2.warpPerspective()实现，该函数的语法是：
dst = cv2.warpPerspective( src, M, dsize[, flags[, borderMode[, borderValue]]] )

  • dst 代表透视处理后的输出图像，该图像和原始图像具有相同的类型。dsize 决定输出图像的实际大小。
  • src 代表要透视的图像。
  • M 代表一个 3×3 的变换矩阵。
  • dsize 代表输出图像的尺寸大小。
  • flags 代表插值方法，默认为 INTER_LINEAR。当该值为 WARP_INVERSE_MAP 时，意味着 M 是逆变换类型，能实现从目标图像 dst 到原始图像 src 的逆变换。
  • borderMode 代表边类型， 默认为 BORDER_CONSTANT 。当该值为 BORDER_TRANSPARENT 时，意味着目标图像内的值不做改变，这些值对应原始图像内的异常值。
    使用函数cv2.warpPerspective()生成转换矩阵M 。
    M = cv2.getPerspectiveTransform( src, dst )
  • src 代表输入图像的四个顶点的坐标。
  • dst 代表输出图像的四个顶点的坐标。

5.5重映射

重映射： 把一幅图像内的像素点放置到另外一幅图像内的指定位置,通过修改像素点的位置得到一幅新图像

的重映射函数cv2.remap()

语法格式：
dst = cv2.remap( src, map1, map2, interpolation[, borderMode[, borderValue]] )

  • dst 代表目标图像，它和 src 具有相同的大小和类型。
  • src 代表原始图像。
  • map1 参数有两种可能的值：
    • 表示(x,y)点的一个映射。
    • 表示 CV_16SC2 , CV_32FC1, CV_32FC2 类型(x,y)点的 x 值。
  • map2 参数同样有两种可能的值：
    • 当 map1 表示(x,y)时，该值为空。
    • 当 map1 表示(x,y)点的 x 值时，该值是 CV_16UC1, CV_32FC1 类型(x,y)点的 y 值。
  • Interpolation 代表插值方式，这里不支持 INTER_AREA 方法。
  • borderMode 代表边界模式。当该值为 BORDER_TRANSPARENT 时，表示目标图像内的对应源图像内奇异点（outliers）的像素不会被修改。
  • borderValue 代表边界值，该值默认为 0。

映射参数的理解

映射函数的作用是查找新图像像素在原始图像内的位置。将新图像像素映射到原始图像的过程被称为反向映射 。

需要注意的是，函数 cv2.remap()中参数 map1 指代的是像素点所在位置的列号，参数 map2指代的是像素点所在位置的行号。

使用 cv2.remap()完成数组映射

python 复制代码
import cv2
import numpy as np
img = np.random.randint(0,256,size = [4,5],dtype=np.uint8)
rows,cols = img.shape[0:2]
mapx = np.ones(img.shape,np.float32)*3
mapy = np.ones(img.shape,np.float32)*0
rst=cv2.remap(img,mapx,mapy,cv2.INTER_LINEAR)
print("img=\n",img)
print("mapx=\n",mapx)
print("mapy=\n",mapy)
print("rst=\n",rst)

复制

用函数 cv2.remap()实现数组复制

相当与img[mapy,mapx]赋值给了rst

pyhton 复制代码
import cv2
import numpy as np
img = np.random.randint(0,256,size=[4,5],dtype=np.uint8)
rows,cols=img.shape[0:2]
mapx = np.zeros(img.shape,np.float32)
mapy = np.zeros(img.shape,np.float32)
for i in range(rows):
    for j in range(cols):
        mapx[i,j]=j
        mapy[i,j]=i
rst = cv2.remap(img,mapx,mapy,cv2.INTER_LINEAR)
print("img=\n",img)
print("mapx=\n",mapx)
print("mapy=\n",mapy)
print("rst=\n",rst)

绕x轴翻转

让图像绕着 x 轴翻转，意味着在映射过程中：

  • x 坐标轴的值保持不变。
  • y 坐标轴的值以 x 轴为对称轴进行交换。
    用函数 cv2.remap()实现数组绕 x 轴翻转
python 复制代码
import cv2
import numpy as np
img = np.random.randint(0,256,size=[4,5],dtype=np.uint8)
rows,cols=img.shape[0:2]
mapx = np.zeros(img.shape,np.float32)
mapy = np.zeros(img.shape,np.float32)
for i in range(rows):
    for j in range(cols):
        mapx[i,j]=j
        mapy[i,j]=rows-i-1
rst = cv2.remap(img,mapx,mapy,cv2.INTER_LINEAR)
print("img=\n",img)
print("mapx=\n",mapx)
print("mapy=\n",mapy)
print("rst=\n",rst)

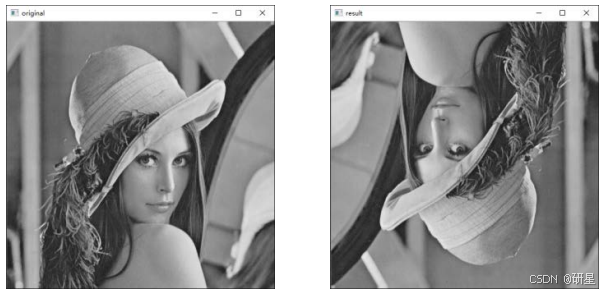

使用函数 cv2.remap()实现图像绕 x 轴的翻转

python 复制代码
import cv2
import numpy as np
img = cv2.imread("lena.jpg")
rows,cols = img.shape[0:2]
mapx = np.zeros(img.shape[:2],np.float32)
mapy = np.zeros(img.shape[:2],np.float32)
for i in range(rows):
    for j in range(cols):
        mapx[i,j]=j
        mapy[i,j]=rows-1-i
rst=cv2.remap(img,mapx,mapy,cv2.INTER_LINEAR)
cv2.imshow("original",img)
cv2.imshow("result",rst)
cv2.waitKey()
cv2.destroyAllWindows()

绕y轴翻转

让图像绕着 y 轴翻转，意味着在映射过程中：

  • y 坐标轴的值保持不变。
  • x 坐标轴的值以 y 轴为对称轴进行交换。

用函数 cv2.remap()实现数组绕 y 轴翻转。

python 复制代码
import cv2
import numpy as np
img=np.random.randint(0,256,size=[4,5],dtype=np.uint8)
rows,cols=img.shape
mapx = np.zeros(img.shape,np.float32)
mapy = np.zeros(img.shape,np.float32)
for i in range(rows):
	for j in range(cols):
		mapx[i,j]=cols-1-j
		mapy[i,j]=i
rst=cv2.remap(img,mapx,mapy,cv2.INTER_LINEAR)
print("img=\n",img)
print("mapx=\n",mapx)
print("mapy=\n",mapy)
print("rst=\n",rst)

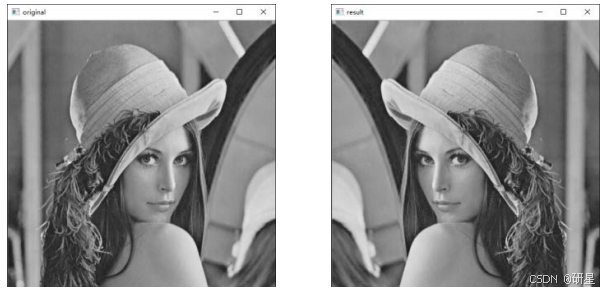

使用函数 cv2.remap()实现图像绕 y 轴的翻转

python 复制代码
import cv2
import numpy as np
img=cv2.imread("lena.bmp")
rows,cols=img.shape[:2]
mapx = np.zeros(img.shape[:2],np.float32)
mapy = np.zeros(img.shape[:2],np.float32)
for i in range(rows):
	for j in range(cols):
		mapx[i,j]=cols-1-j
		mapy[i,j]=i
rst=cv2.remap(img,mapx,mapy,cv2.INTER_LINEAR)
cv2.imshow("original",img)
cv2.imshow("result",rst)
cv2.waitKey()
cv2.destroyAllWindows()

绕x轴、y轴翻转

让图像绕着 x 轴、y 轴翻转，意味着在映射过程中：

  • x 坐标轴的值以 y 轴为对称轴进行交换。
  • y 坐标轴的值以 x 轴为对称轴进行交换。

用函数 cv2.remap()实现数组绕 x 轴、y 轴翻转

python 复制代码
import cv2
import numpy as np
img=np.random.randint(0,256,size=[4,5],dtype=np.uint8)
rows,cols=img.shape
mapx = np.zeros(img.shape,np.float32)
mapy = np.zeros(img.shape,np.float32)
for i in range(rows):
	for j in range(cols):
		mapx[i,j]=cols-1-j
		mapy[i,j]=rows-1-i

rst=cv2.remap(img,mapx,mapy,cv2.INTER_LINEAR)
print("img=\n",img)
print("mapx=\n",mapx)
print("mapy=\n",mapy)
print("rst=\n",rst)

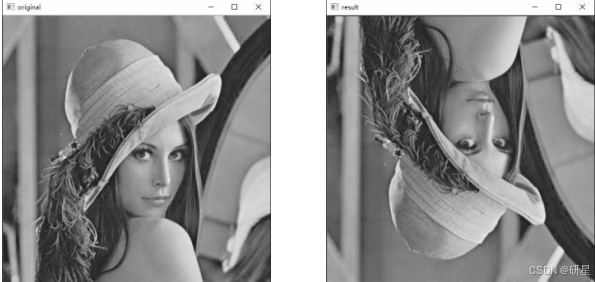

用函数 cv2.remap()实现图像绕 x 轴、y 轴翻转

python 复制代码
import cv2
import numpy as np
img=cv2.imread("lena.jpg")
rows,cols=img.shape[:2]
mapx = np.zeros(img.shape[:2],np.float32)
mapy = np.zeros(img.shape[:2],np.float32)
for i in range(rows):
	for j in range(cols):
		mapx[i,j]=cols-1-j
		mapy[i,j]=rows-1-i
rst=cv2.remap(img,mapx,mapy,cv2.INTER_LINEAR)
cv2.imshow("original",img)
cv2.imshow("result",rst)
cv2.waitKey()
cv2.destroyAllWindows()

x轴、y轴互换

让图像的 x 轴、y 轴互换，意味着在映射过程中，对于任意一点，都需要将其 x 轴、y 轴坐标互换。

  • mapx 的值调整为所在行的行号。
  • mapy 的值调整为所在列的列号。

用函数 cv2.remap()实现数组的 x 轴、y 轴互换

类似于矩阵的转置，但出现行、列不同时会自动补0

使用函数 cv2.remap()实现数组的 x 轴、y 轴互换

python 复制代码
import cv2
import numpy as np
img=np.random.randint(0,256,size=[4,6],dtype=np.uint8)
rows,cols=img.shape[0:2]
mapx = np.zeros(img.shape,np.float32)
mapy = np.zeros(img.shape,np.float32)
for i in range(rows):
    for j in range(cols):
        mapx[i,j]=i
        mapy[i,j]=j
rst=cv2.remap(img,mapx,mapy,cv2.INTER_LINEAR)
print("img=\n",img)
print("mapx=\n",mapx)
print("mapy=\n",mapy)
print("rst=\n",rst)

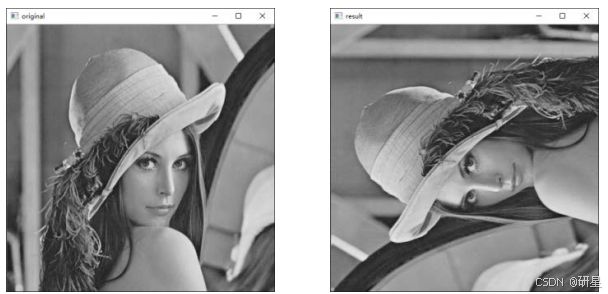

使用函数 cv2.remap()实现图像的 x 轴、y 轴互换

python 复制代码
import cv2
import numpy as np
img=cv2.imread("lena.jpg")
rows,cols=img.shape[:2]
mapx = np.zeros(img.shape[:2],np.float32)
mapy = np.zeros(img.shape[:2],np.float32)
for i in range(rows):
    for j in range(cols):
        mapx[i,j]=i
        mapy[i,j]=j
rst=cv2.remap(img,mapx,mapy,cv2.INTER_LINEAR)
cv2.imshow("original",img)
cv2.imshow("result",rst)
cv2.waitKey()
cv2.destroyAllWindows()

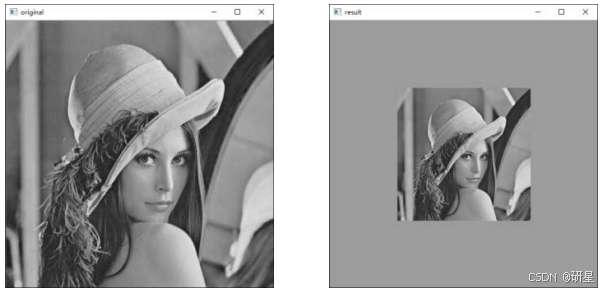

图像缩放

python 复制代码
import cv2
import numpy as np
img=cv2.imread("lena.jpg")
rows,cols=img.shape[:2]
mapx = np.zeros(img.shape[:2],np.float32)
mapy = np.zeros(img.shape[:2],np.float32)
for i in range(rows):
    for j in range(cols):
        if 0.25*cols<i<0.75*cols and 0.25*rows<j<0.75*rows:
            mapx[i,j]=2*(j-cols*0.25)+0.5
            mapy[i,j]=2*(i-rows*0.25)+0.5
        else:
            mapx[i,j]=0
            mapy[i,j]=0
rst = cv2.remap(img, mapx, mapy, cv2.INTER_LINEAR)
cv2.imshow("original",img)
cv2.imshow("result",rst)
cv2.waitKey()
cv2.destroyAllWindows()

疑问： OpenCv中明明有专门进行翻转、缩放的函数，为什么还要使用重映射函数进行翻转、缩放呢？

操作对象的抽象层级不同

函数 关注层级 原理
cv2.flip / cv2.resize 整幅图像或整体规则 内部写死了某种几何变换（翻转、缩放），直接调用即可
cv2.remap 像素级别 你要自己告诉 OpenCV：目标图像里的每个像素，该去源图像的哪个位置采样
  • cv2.flip、cv2.resize、cv2.warpAffine、cv2.warpPerspective
    👉 只能做 固定的线性或简单几何变换。
  • cv2.remap
    👉 可以做 任意非线性映射。
相关推荐
阿里云大数据AI技术2 小时前
云上AI推理平台全掌握（6）：大规模EP专家并行
人工智能
电商软件开发 小银2 小时前
wo店模式兴起旧模式式微：本地生活服务市场的深度变革
大数据·人工智能·商业模式·本地生活·数字化生活·实体店转型·wo店模式
泰迪智能科技2 小时前
泰迪智能科技分享数据挖掘定义、主要方法、预处理、应用领域
人工智能·科技·数据挖掘
Q_Q19632884752 小时前
python+django/flask+springboot个性化旅游推荐系统（数据可视化） 景点推荐 路线匹配 用户画像建模 智能搜索筛选 图文展示系统
spring boot·python·django·flask·node.js
爱隐身的官人2 小时前
Tomcat 相关漏洞扫描器（一）
python·web安全·tomcat
GIS好难学3 小时前
【智慧城市】2025年中国地质大学(武汉)暑期实训优秀作品（2）：智慧城市西安与一带一路
人工智能·信息可视化·智慧城市·webgis
jerryinwuhan3 小时前
数据挖掘清洗实战项目目录
人工智能·数据挖掘
debug 小菜鸟3 小时前
Python + Flask + API Gateway + Lambda + EKS 实战
python·flask·gateway
sunnyday04263 小时前
Spring Boot中Bean Validation的groups属性深度解析
spring boot·后端·python
热门推荐
01UV 工具安装与国内镜像源配置指南02GitHub 镜像站点03Spec-Kit 使用指南04UV安装并设置国内源0546个Nano-banana 精选提示词，持续更新中06保姆级教程：手把手教你用Dify实现完美多轮对话（附Chatflow和提示词）072025年华为杯研赛数学建模竞赛C题完整参考论文 （含模型、MATLAB和Python代码）08KGG转MP3工具|非KGM文件|解密音频09Linux下V2Ray安装配置指南10jdk21下载、安装（Windows、Linux、macOS）
