实验平台
硬件:银杏科技GT7000双核心开发板-ARM-STM32H743XIH6,银杏科技iToolXE仿真器
软件:最新版本STM32CubeH7固件库,STM32CubeMX v6.10.0,开发板环境MDK v5.35,串口工具putty
UART介绍
UART:通用同步/异步串行接收/发送器,由时钟发生器、数据发送器和接收器三大部分组成。UART是一个全双工通用同步/异步串行收发模块,该接口是一个高度灵活的串行通信设备。STM32H743XIH6具有8个UART收发器,可使用相应的代码使能后使用。
UART特点:
- 全双工操作(相互独立的接收数据和发送数据)。
- 同步操作时,可主机时钟同步,也可从机时钟同步。
- 支持8和9位数据位,1或2位停止位的串行数据帧结构。
- 由硬件支持的奇偶校验位发生和检验。
- 数据溢出检测。
- 帧错误检测。
- 包括错误起始位的检测噪声滤波器和数字低通滤波器。
- 三个完全独立的中断,TX发送完成、TX发送数据寄存器空、RX接收完成。
- 支持多机通信模式。
- 支持倍速异步通信模式。

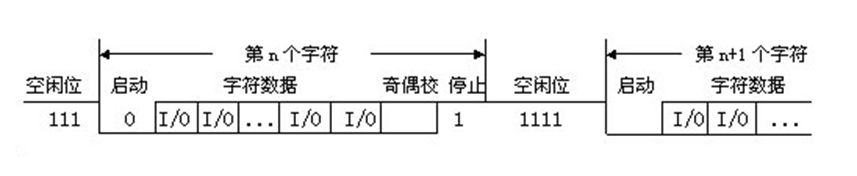

UART时序图:
- 空闲位:高电平。
- 启动位:一个低电平。
- 字符数据:可以选择8和9位数据位。
- 奇偶校验位:根据需要选择是否进行校验。
- 停止位:一个高电平。
本试验使用的芯片STM32H743XIH6,使用UART为USART_6,引脚位PC6和PC7,经过串口转USB芯片CH340转换后,可通过USB接口与计算机通讯。计算机安装 CH340 驱动后,可通过串口工具来接收串口发送的数据和向串口发送给数据。用串口工具打开GT7000对应的端口,波特率设为115200,发送相应的命令,便可以控制ARM LED的亮灭情况。串口命令如下表:
LED_ON\r\n | LED红灯亮 |
---|---|
LED_OFF\r\n | LED红灯灭 |

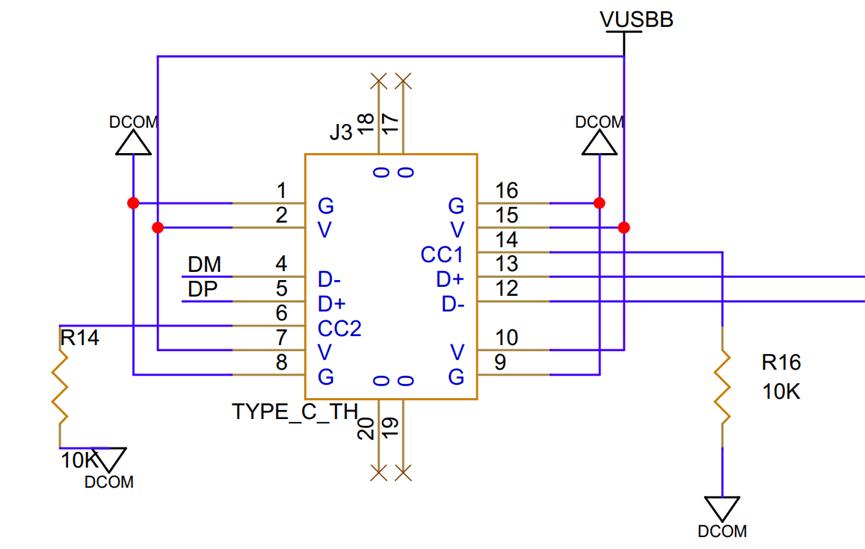

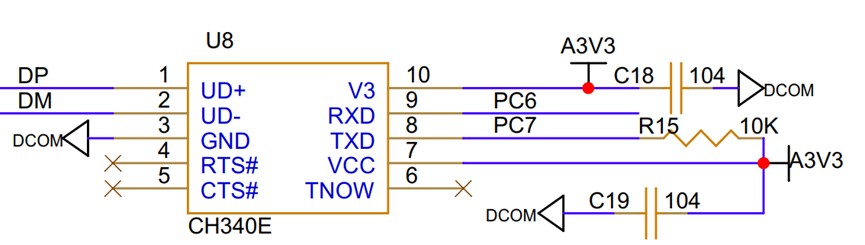

原理图如下图所示:
配置STM32CubeMX生成工程
在前面章节我们介绍了如何使用ST32CubeMX新建工程节我们只介绍UART部分配置,其他细节可以参考结合CubeMX新建HAL库MDK工程文章。
我们打开STM32CubeMX软件,在左侧选项栏中找到USART6如下图所示:
配置完成我们打开生成的工程。
实验程序
主函数
在生成工程的基础上我们加上自定义的功能(接收串口指令控制LED),添加在main函数中,代码如下:
c
int main(void)
{
char buffer[UART_BUFFER_SIZE];
int i;
HAL_Init();
SystemClock_Config(); //配置系统时钟
MX_GPIO_Init(); //初始化所有已配置的外围设备
MX_USART6_UART_Init();
uart6.initialize(115200);//串口波特率设置
while (1)
{
if(uart6.receive_ok_flag)//接收完成
{
uart6.receive_ok_flag = 0;
for(i = 0;i < 20;i++)
{
buffer[i] = tolower(uart6.receive_buffer[i]);//将输入变为小写形式
}
//比较接收信息
if(memcmp(buffer,"led_on",strlen("led_on")) == 0)
{
LEDR_ON;
uart6.printf("\r\n ok!红灯打开!\r\n");
}
if(memcmp(buffer,"led_off",strlen("led_off")) == 0)
{
LEDR_OFF;
uart6.printf("\r\n ok!红灯关闭!\r\n");
}
}
}
}
UART结构体定义
c
UART_HandleTypeDef huart6;
UART的名称定义,这个结构体中存放了UART所有用到的功能,后面的别名就是我们所用的UART串口的别名。
c
typedef struct __UART_HandleTypeDef
{
USART_TypeDef *Instance;
//UART寄存器基地址
UART_InitTypeDef Init;
//UART通信参数
uint8_t * pTxBuffPtr;
//指向UART Tx传输缓冲区的指针
uint16_t TxXferSize;
//UART Tx传输大小
__IO uint16_t TxXferCount;
//UART Tx传输计数器
uint8_t * pRxBuffPtr;
//指向UART Rx传输缓冲区的指针
uint16_t RxXferSize;
//UART Rx传输大小
__IO uint16_t RxXferCount;
//UART Rx传输计数器
DMA_HandleTypeDef * hdmatx;
//UART Tx DMA句柄参数
DMA_HandleTypeDef * hdmarx;
//UART Rx DMA句柄参数
HAL_LockTypeDef Lock;
//锁定对象
__IO HAL_UART_StateTypeDef gState;
//与全局句柄管理有关的UART状态信息并且与Tx操作有关。
__IO HAL_UART_StateTypeDef RxState;
//与Rx操作有关的UART状态信息
__IO uint32_t ErrorCode;
//UART错误代码
}UART_HandleTypeDef;
串口发送/接收函数
HAL_UART_Transmit() ;串口发送数据,使用超时管理机制
HAL_UART_Receive() ;串口接收数据,使用超时管理机制
HAL_UART_Transmit_IT() ;串口中断模式发送
HAL_UART_Receive_IT() ;串口中断模式接收
HAL_UART_Transmit_DMA() ;串口DMA模式发送
HAL_UART_Transmit_DMA();串口DMA模式接收
串口发送数据:
c
HAL_UART_Transmit(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size, uint32_t Timeout)
功能 :串口发送指定长度的数据。如果超时没发送完成,则不再发送,返回超时标志(HAL_TIMEOUT)。
参数 :
UART_HandleTypeDef*huart UATR 的别名 如: UART_HandleTypeDef huart2 ;别名就是huart2
*pData 需要发送的数据
Size 发送的字节数
Timeout 最大发送时间,发送数据超过该时间退出发送
中断接收数据:
c
HAL_UART_Receive_IT(UART_HandleTypeDef *huart, uint8_t *pData, uint16_t Size)
功能 :串口中断接收,以中断方式接收指定长度数据。
大致过程 :设置数据存放位置,接收数据长度,然后使能串口接收中断。接收到数据时,会触发串口中断。之后,串口中断函数处理,直到接收到指定长度数据,而后关闭中断,进入中断接收回调函数,不再触发接收中断。(只触发一次中断)
参数 :
UART_HandleTypeDef * huart UATR的别名
*pData 接收到的数据存放地址
Size 接收的字节数
串口中断函数
c
HAL_UART_IRQHandler(UART_HandleTypeDef *huart);
//串口中断处理函数
HAL_UART_TxCpltCallback(UART_HandleTypeDef *huart);
//串口发送中断回调函数
HAL_UART_TxHalfCpltCallback(UART_HandleTypeDef *huart);
//串口发送一半中断回调函数(用的较少)
HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart);
//串口接收中断回调函数
HAL_UART_RxHalfCpltCallback(UART_HandleTypeDef *huart);
//串口接收一半回调函数(用的较少)
HAL_UART_ErrorCallback();
//串口接收错误函数
串口接收中断回调函数
c
HAL_UART_RxCpltCallback(UART_HandleTypeDef *huart);
**功能:**HAL库的中断进行完之后,并不会直接退出,而是会进入中断回调函数中,用户可以在其中设置代码,串口中断接收完成之后,会进入该函数,该函数为空函数,用户需自行修改。
参数:
UART_HandleTypeDef * huart UATR的别名
串口中断处理函数
c
HAL_UART_IRQHandler(UART_HandleTypeDef *huart);
功能:对接收到的数据进行判断和处理 判断是发送中断还是接收中断,然后进行数据的发送和接收,在中断服务函数中使用
串口查询函数
c
HAL_UART_GetState();
//判断UART的接收是否结束,或者发送数据是否忙碌

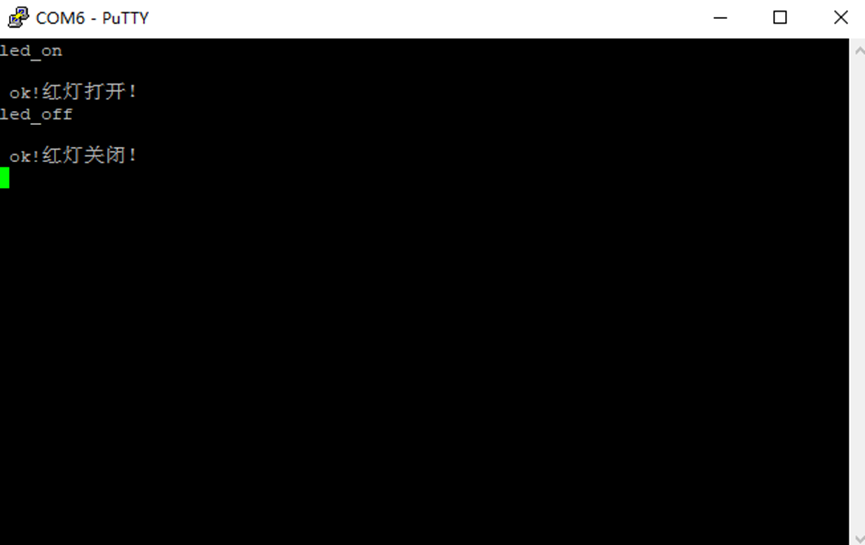

实验现象
通过串口输入命令可以控制LED的亮灭。

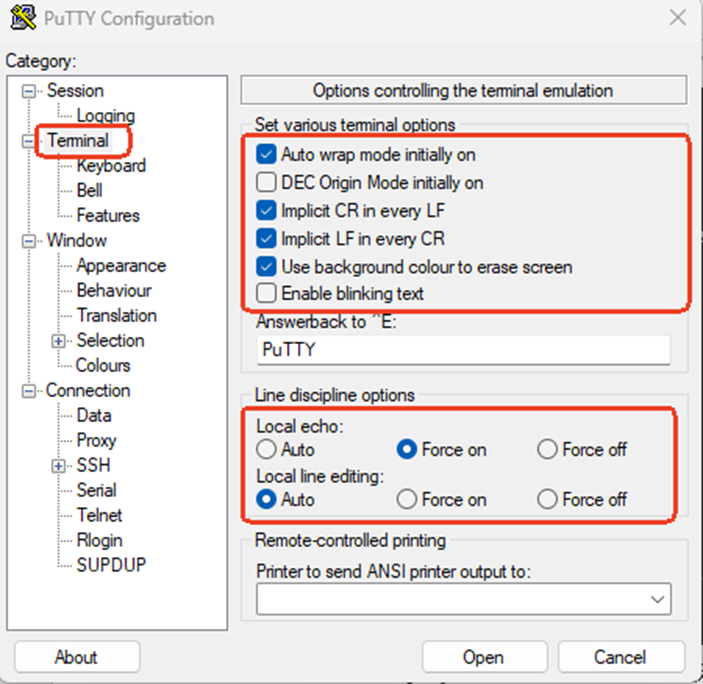

注:在使用putty时,如果遇到无法输入字符时,可以按下图进行putty配置:
