【PLC程序学习】

200smart编程

s7-200smart分类 S表示标准型(可扩展)、C表示经济型(不可扩展)

ST晶体管,SR继电器,如SR60中60表示:60*3/5=36,60*2/5=24

36个Inputs,24个outputs

|----------------|------|-----|------|---|
| 启动按钮SB1(启动电机1) | I0.0 | 电机1 | Q0.0 | |
| 启动按钮SB2(启动电机2) | I0.1 | 电机2 | Q0.1 | |
| 停止按钮SB3(停止电机1) | I0.2 | | | |
| 停止按钮SB4(停止电机2) | I0.3 | | | |
[io分配表]

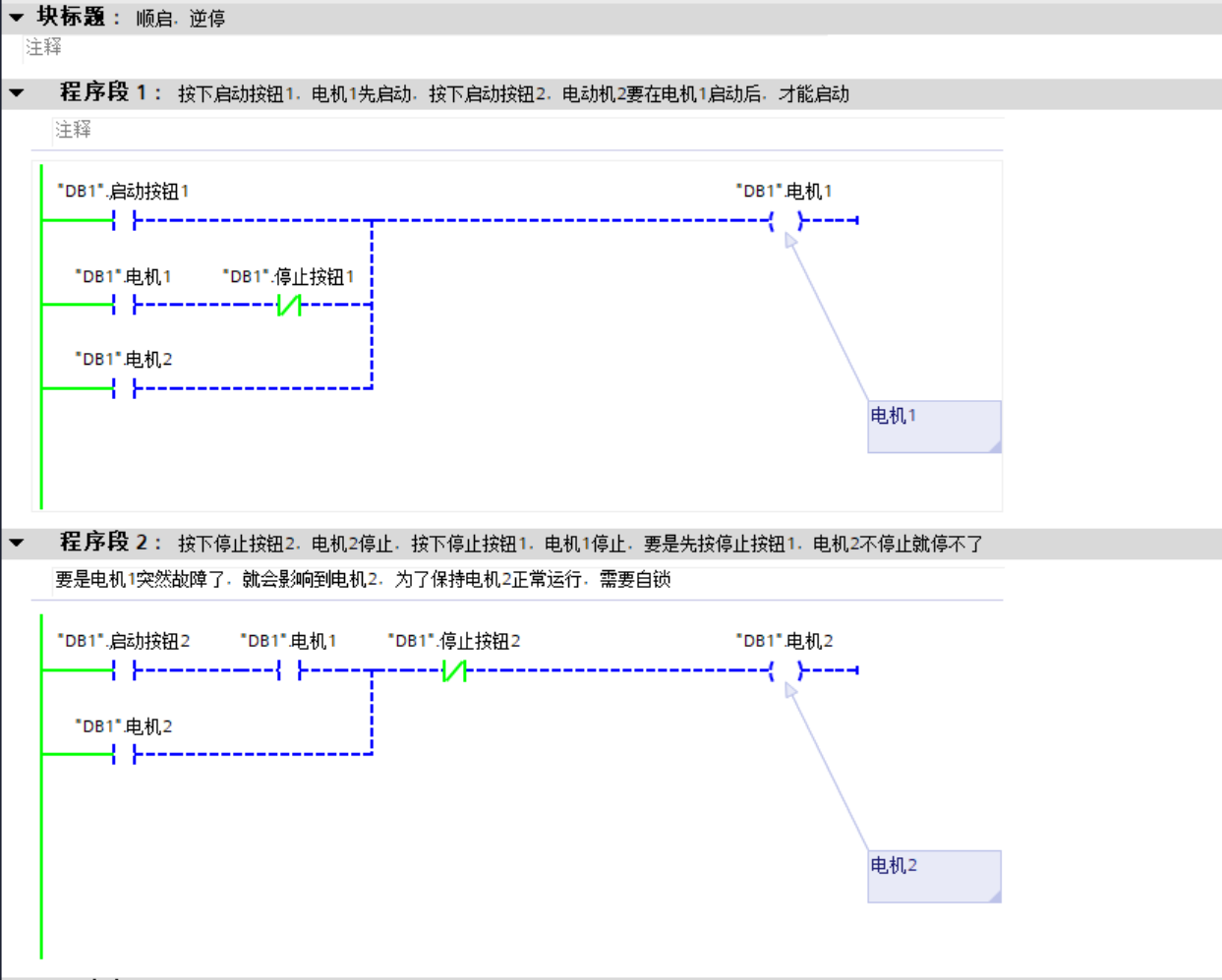

控制要求:按下SB1电机1启动,电机1启动后,按下SB2电机2启动

按下SB3电机2停止,按下SB4电机1停止,电机2不停,电机1就无法停止

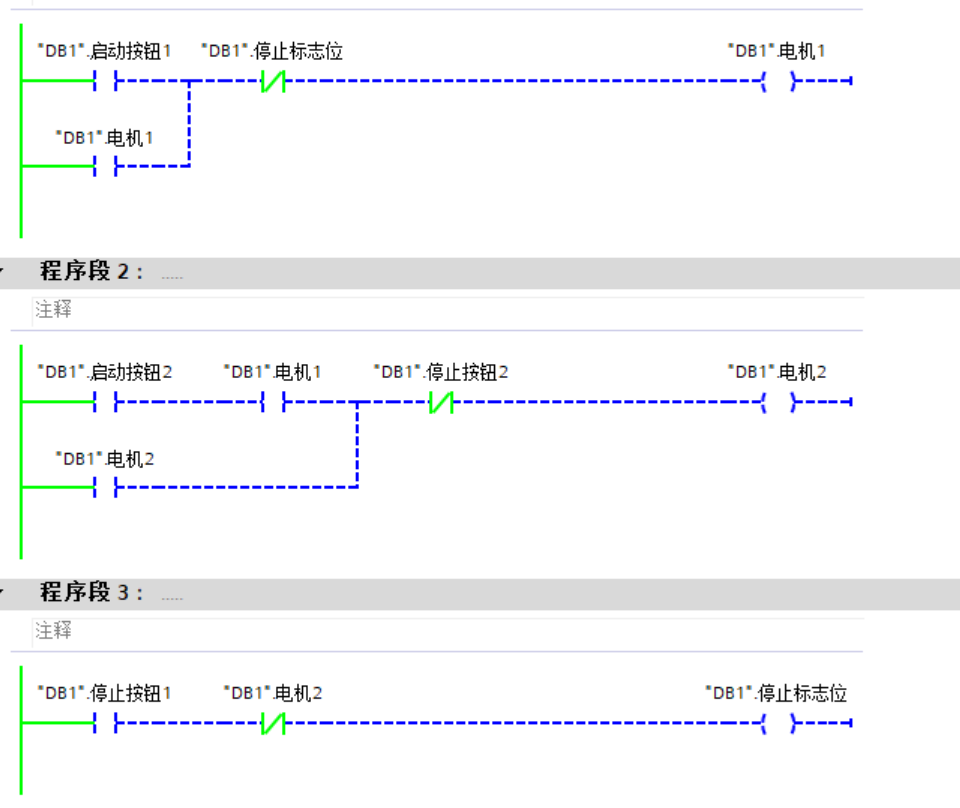

方法二:利用中继

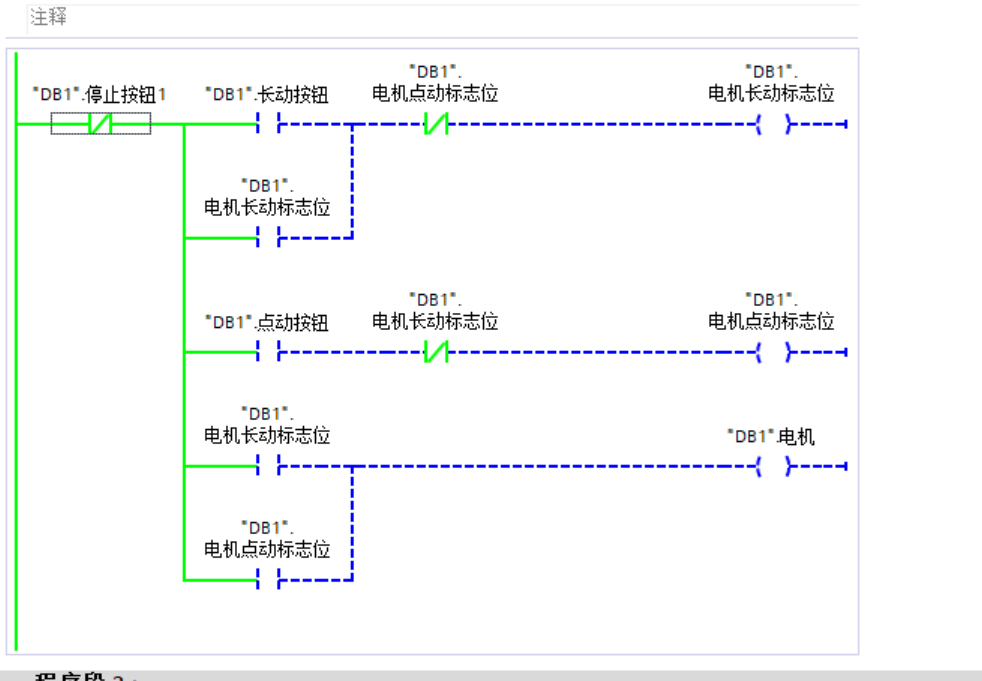

点动和自锁混合程序(互不干扰)

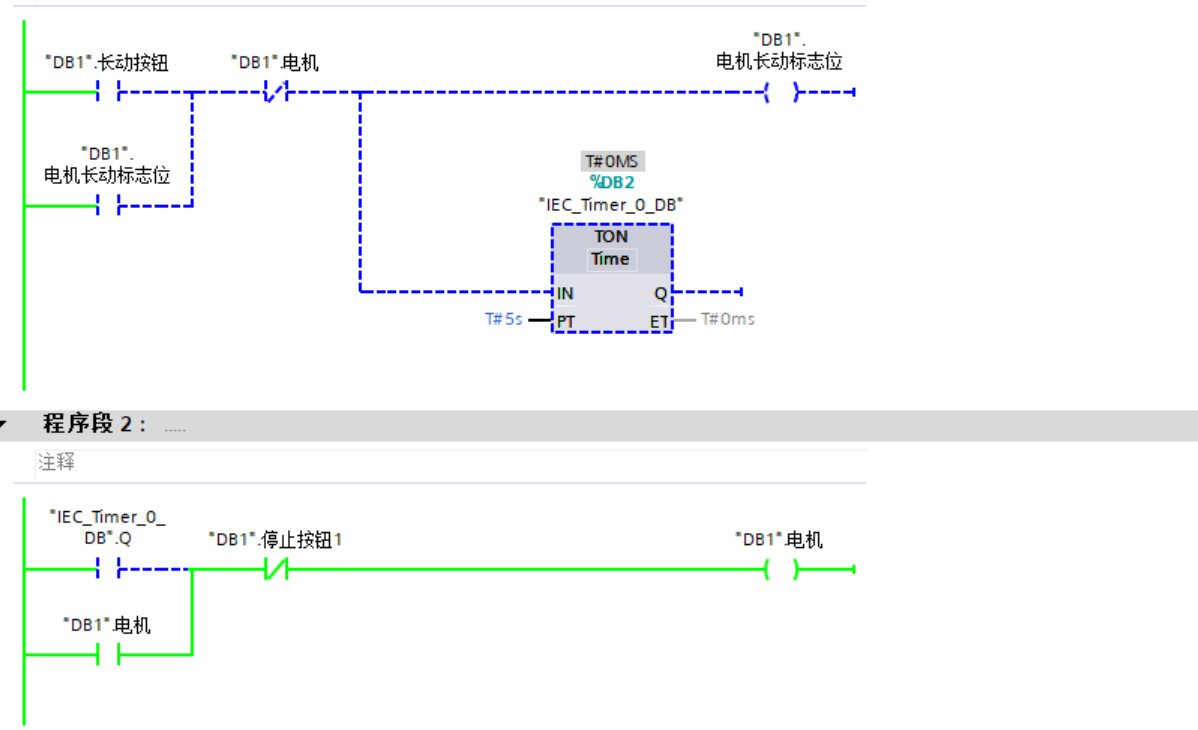

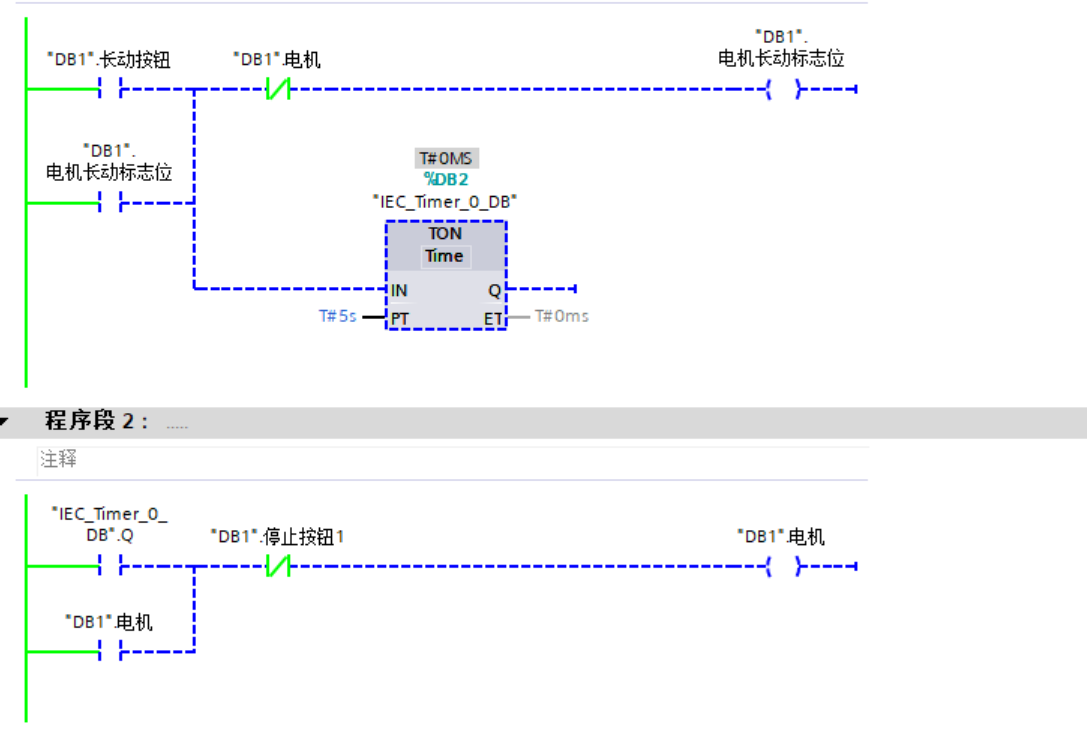

延时启动案例

为了防止故障,或者防止有人一直按按钮故

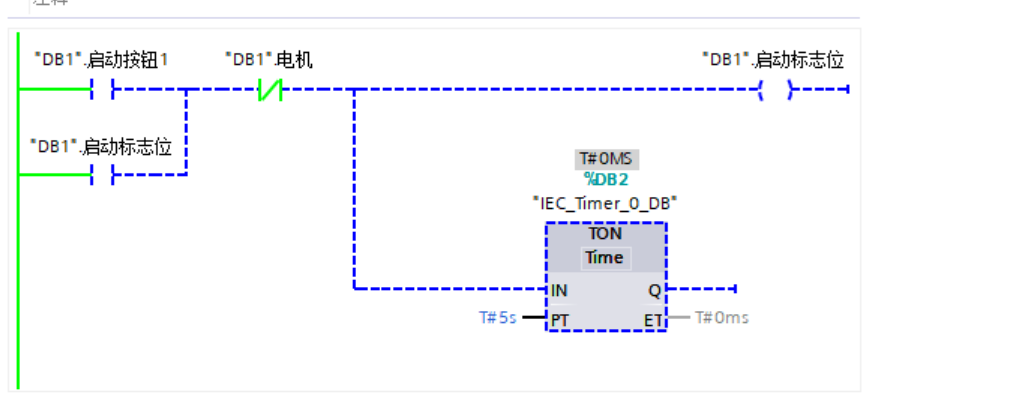

新程序为:

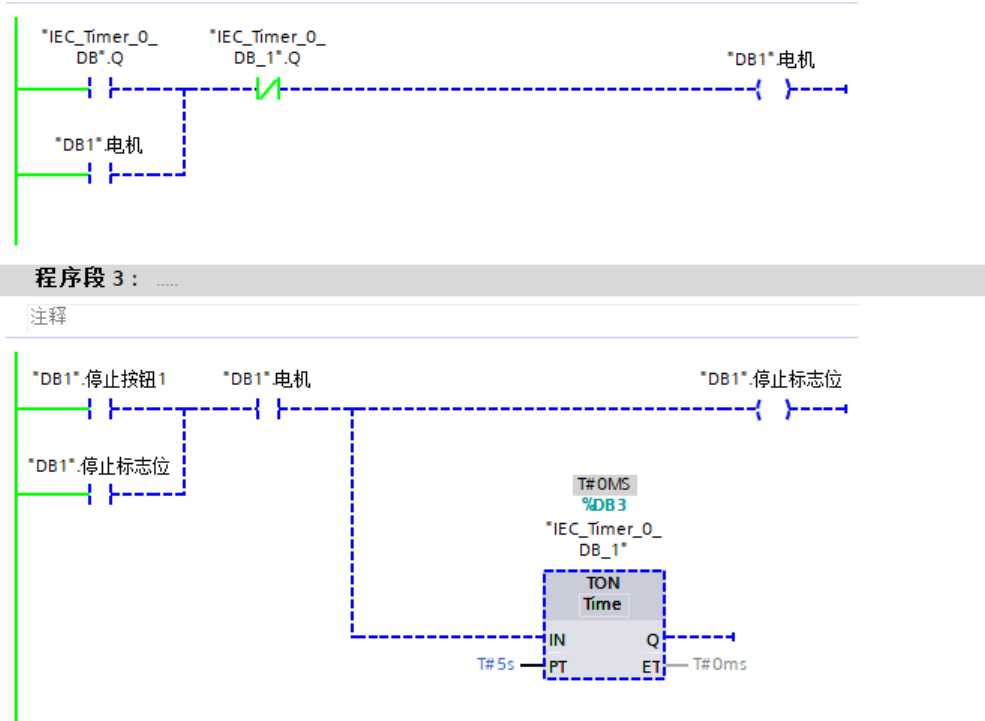

控制要求:延时5秒启动,延时5秒停止。

按下SB1,电机5秒后启动,按下SB2,电机5秒后停止(电机启动后才能停止,防止乱按)
