无人机信号模块:技术要点与断联应对指南

信号模块技术要点与难点

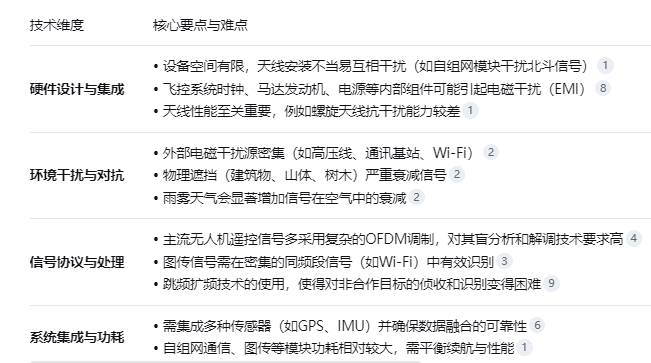

无人机信号模块的稳定工作是飞行控制、图传和数传的基础,其核心技术要点与难点主要集中在以下几个方面:

信号断联的常见情况与原因

当无人机出现信号断联时,通常表现为图传画面卡顿或丢失、遥控器报警(如提示"信号异常")、飞行器失控等。其背后的原因主要归结为三类:

1.硬件与连接问题

天线问题:天线方向不正确(横切面未对准无人机)、被手或机身遮挡、或天线本身性能不佳。

硬件故障:遥控器内部高频头功率不足、图传模块或连接线缆松动/损坏。

设备状态:设备长时间工作导致过热,影响编码和信号模块性能。

2.环境与干扰因素

遮挡与距离:飞行器与遥控器之间有建筑物、树木等物理遮挡,或单纯飞行距离过远超出信号范围。

电磁干扰:飞行区域附近有高压线、通信基站、密集的Wi-Fi信号等,导致同频段信号受到严重干扰。

恶劣天气:雨、雾、大雪等天气会加剧无线电信号的衰减。

3.设置与操作失误

参数设置不当:图传分辨率设置过高(如使用4K),给图传带宽带来过大压力。

固件未更新:飞行器、遥控器的固件版本过旧,可能存在信号处理算法的缺陷。

操作不当:飞行前未充分观察环境,误入信号屏蔽区或干扰源附近。

信号断联的处理与应对

遇到信号断联时,请保持冷静,并参考以下思路进行排查和处置:

飞行前的预防措施

预防远胜于补救,良好的飞行前准备可以避免绝大多数信号问题。

设备检查:飞行前检查天线是否安装牢固,并调整天线方向,确保其横切面对准飞行器。检查所有线缆连接。

环境侦察:选择开阔、无遮挡的场地飞行,远离已知的强干扰源。使用App查看周边无线电环境。

参数设置:

图传频段选择:在郊区干扰少时可用2.4GHz(穿透力强),在城市等干扰多区域可尝试5.8GHz(抗干扰好)。

降低图传分辨率:若飞行中图传不稳,可将分辨率从4K切换至1080P或720P,并使用H.265编码以减少带宽占用。

固件与设置:确保所有设备固件均为最新版本。正确设置返航高度,使其高于周围最高障碍物。

飞行中的应急处理

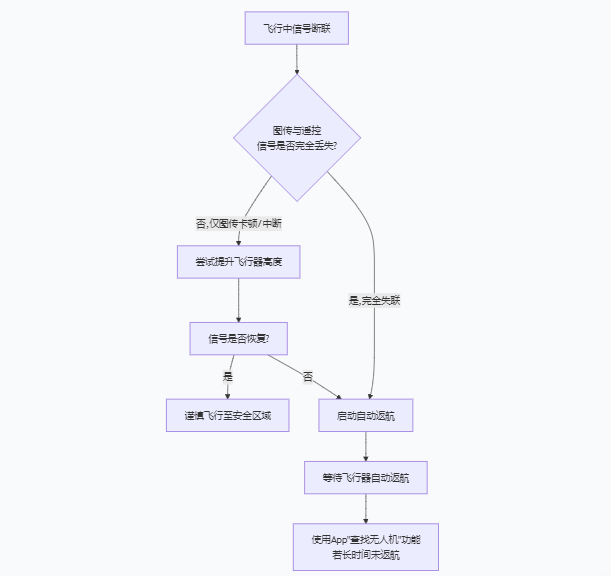

下图清晰地展示了在飞行途中遭遇信号断联时的核心处置流程:

除了遵循上述流程,还需注意:

切忌慌乱:在信号恢复前,避免盲目打杆,除非能确认飞行器的确切姿态和位置。

系统自恢复:一些系统(如PSDK转接环)在通信失败后,会不断尝试读取状态,一旦通信环境改善,会自动恢复连接。

飞行后的诊断与维护

如果信号问题反复出现,则需要进行深入诊断。

分析日志:导出飞行器的飞行日志和数据,使用专业软件或寻求客服帮助分析信号丢失的具体原因。

硬件送检:如果怀疑是遥控器天线、高频头或飞行器内部图传模块硬件故障,应联系官方售后进行检测和维修。
