跨设备图像拼接：统一色彩偏差的8个核心策略，附OpenCV+Halcon实战代码！

格林威2025-12-29 17:35

跨设备图像拼接：消除色彩偏差的 8 大策略及 OpenCV + Halcon 实战

🎯跨设备图像拼接：统一色彩偏差的8个核心策略，附OpenCV+Halcon实战代码！

做工业视觉拼接的工程师，几乎都栽过"色彩偏差"的跟头：多台相机拍摄的同一块光伏板，有的偏蓝、有的偏黄，拼接后出现明显的色彩断层；跨产线采集的汽车车身图像，不同设备拍出来的漆面亮度天差地别，拼接后的全景图成了"调色盘"，直接导致缺陷检测漏判。

这就是跨设备图像拼接的核心痛点 ------不同相机的传感器特性、曝光参数、白平衡设置不同，甚至同一品牌相机的批次差异，都会让图像的色彩空间、亮度对比度出现偏差，而拼接的本质不仅是几何对齐，更是色彩的统一融合。

今天就拆解统一跨设备图像色彩偏差的8个核心策略，从基础的色彩校正到高级的深度学习色彩迁移，还附上OpenCV和Halcon的可运行代码，帮你实现跨设备图像的"无缝无色差拼接"！

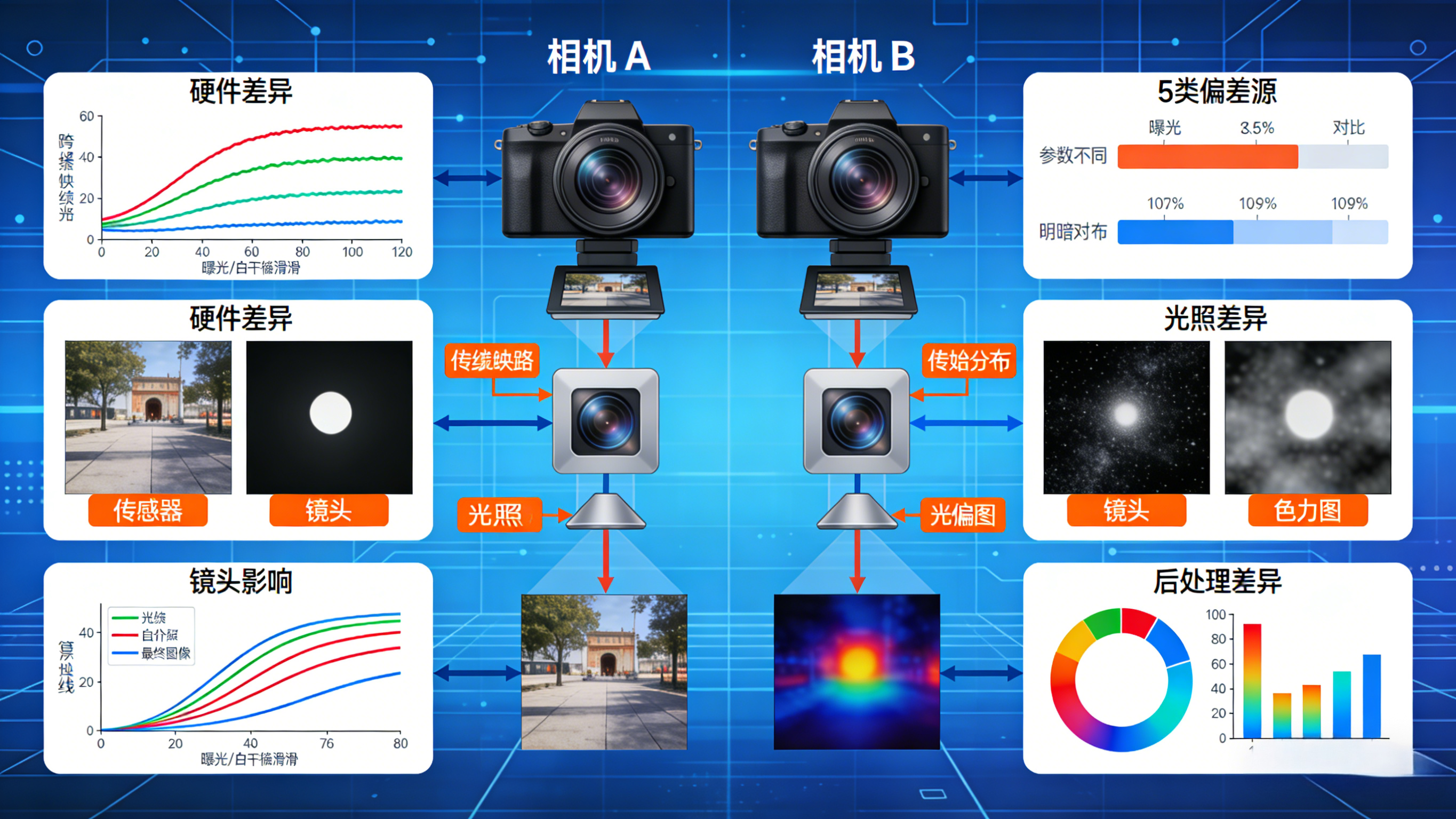

🎯一、先搞懂：跨设备色彩偏差从哪来？

跨设备图像的色彩偏差，本质是不同设备的成像链路对光的响应特性不同，工业场景中主要分5类根源：

  1. 硬件固有差异：相机传感器的感光灵敏度、滤光片波长响应不同（如索尼IMX307与IMX477传感器的色彩表现差异）；

  2. 参数设置不同：各相机的曝光时间、增益、白平衡、伽马值不一致；

  3. 光照环境差异：多相机拍摄时的光源角度、亮度分布不同（如产线左侧灯光明亮，右侧光线较暗）；

  4. 镜头影响：不同镜头的透光率、色偏特性不同（如广角镜头边缘易偏紫）；

  5. 后处理差异：部分相机自带的色彩增强算法，会让图像色彩偏离原始值。

简单说：色彩偏差是"硬件+参数+环境"的综合结果，8个策略正是从这三个维度层层破解，实现色彩的统一。

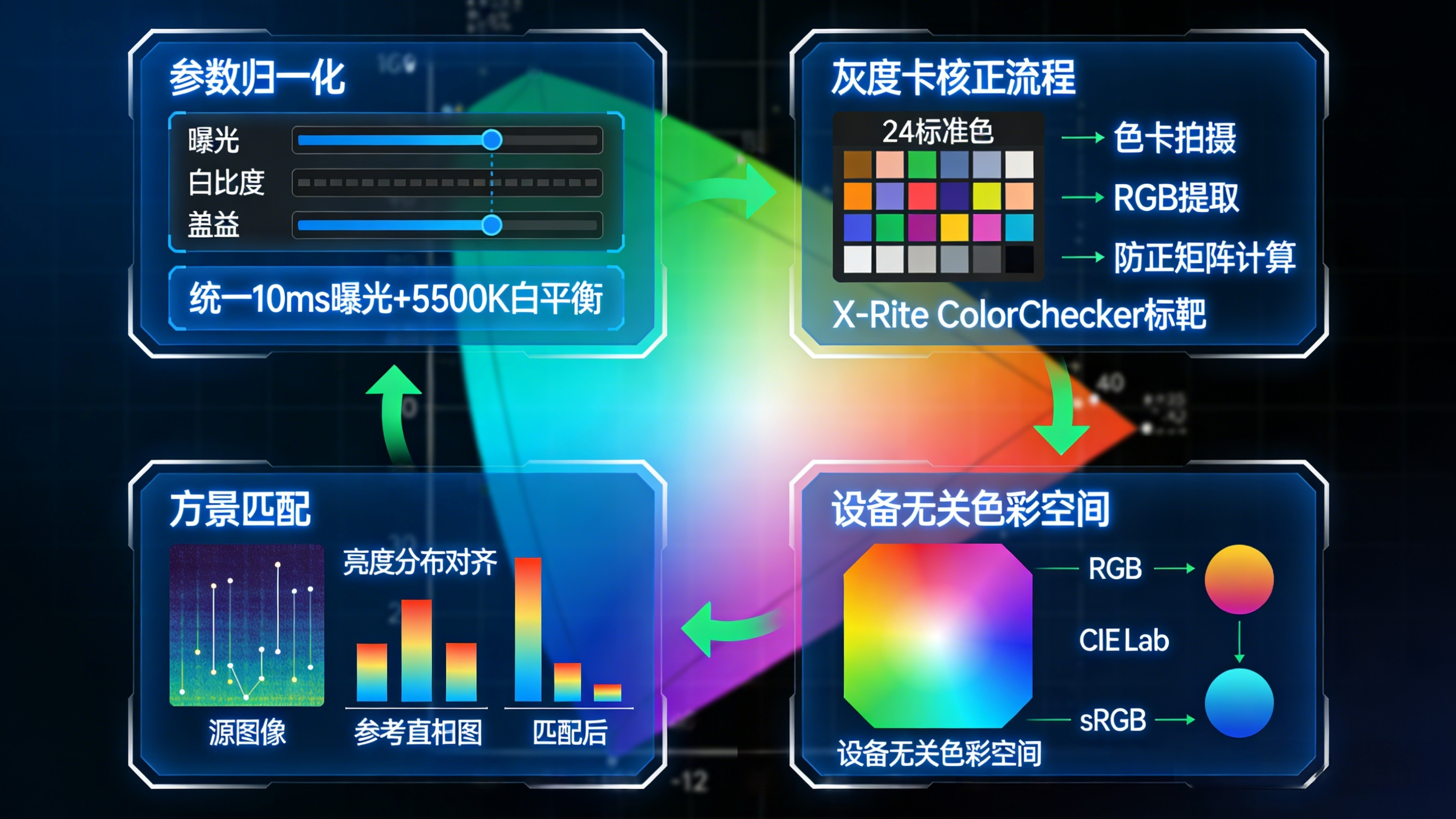

🎯二、8个核心策略：从基础校正到智能融合，按需选择

✅1. 策略1：参数归一化（源头控制，解决40%参数型偏差）

  • 核心逻辑：统一所有拍摄设备的成像参数，从源头避免因参数不同导致的色彩偏差；

  • 归一化内容：

    • 基础参数：曝光时间（如统一设为10ms）、增益（设为1.0）、白平衡（设为5500K日光模式）；

    • 图像参数：伽马值（设为2.2）、对比度（设为1.0）、饱和度（设为1.0）；

  • 适用场景：同品牌、同型号相机的跨设备拼接（如3C产线的多相机视觉系统）；

  • 优势：零算法成本，操作简单，是跨设备色彩统一的"第一步"；

  • 注意：需确保所有相机的硬件支持参数统一调节（工业相机一般支持，消费级相机可能有限制）。

✅2. 策略2：灰度卡校正（经典对标，实现基础色彩对齐）

  • 核心逻辑：用标准24色卡或灰度卡作为参考，让各设备拍摄同一色卡，计算色彩校正矩阵，将各设备的图像映射到标准色彩空间；

  • 操作步骤：

    1. 所有相机拍摄同一标准灰度卡（如X-Rite ColorChecker）；

    2. 提取色卡各色块的RGB值，与色卡的标准Lab值对比；

    3. 计算校正矩阵（如3×3线性变换矩阵），对图像进行色彩校正；

  • 适用场景：不同品牌相机的跨设备拼接（如车间既有海康威视又有大华相机）；

  • 优势：算法成熟，能有效校正整体色偏，是工业色彩校正的"标配方法"。

✅3. 策略3：直方图匹配（灰度分布对齐，解决亮度偏差）

  • 核心逻辑：将待校正图像的灰度直方图，匹配到参考图像的直方图分布，让两者的亮度、对比度保持一致；

  • 关键价值：重点解决"各设备图像亮度不均"的问题（如有的图像偏亮，有的偏暗），对色彩偏差也有辅助校正作用；

  • 适用场景：光照环境差异导致的亮度/色彩偏差（如仓储物流的全景相机拼接）；

  • 优势 ：计算速度快（单帧处理＜1ms），实时性强，适合高速产线。

✅4. 策略4：色域映射（色彩空间统一，解决空间型偏差）

  • 核心逻辑：将所有设备的图像从各自的设备相关色域（如相机原生RGB），转换到设备无关的标准色域（如CIE Lab、sRGB），再进行拼接；

  • 转换方法：

    • 线性转换：通过色彩校正矩阵将RGB转换为Lab；

    • 非线性转换：用3D LUT（查找表）实现更精准的色域映射；

  • 适用场景：高精度色彩要求的拼接场景（如汽车漆面检测、印刷品质量检测）；

  • 优势：从色彩空间层面统一，能消除设备固有色彩响应差异。

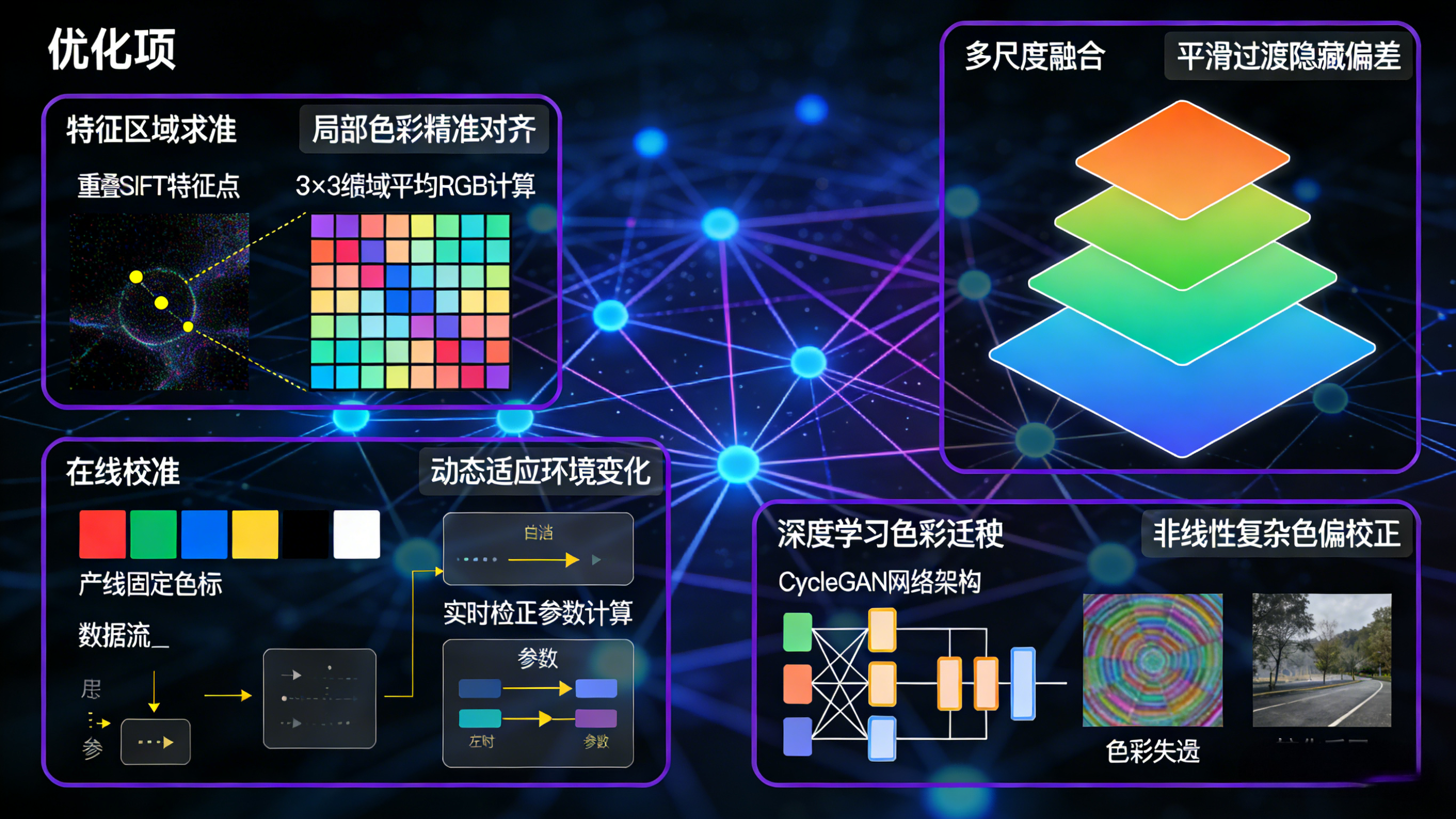

✅5. 策略5：特征区域色彩校准（局部精准对齐，解决局部色偏）

  • 核心逻辑：在图像中选取重叠区域的特征点（如零件的固定边缘、标定点），以参考图像的特征区域色彩为标准，校正待拼接图像的对应区域色彩；

  • 操作步骤：

    1. 在重叠区域提取特征点对；

    2. 计算特征区域的平均RGB值、方差等统计量；

    3. 对非参考图像的特征区域进行色彩调整，使其与参考区域一致；

  • 适用场景：图像重叠区域有明显特征的拼接场景（如光伏板、电路板的多相机拼接）；

  • 优势：针对性校正重叠区域，拼接后过渡更自然，避免整体校正导致的局部失真。

✅6. 策略6：多尺度融合（过渡平滑，隐藏色彩断层）

  • 核心逻辑：在图像拼接的融合阶段，采用多尺度金字塔融合（如拉普拉斯金字塔），让不同设备图像的色彩在重叠区域平滑过渡，即使存在轻微偏差，也能被隐藏；

  • 关键价值：不是校正色彩偏差，而是"掩盖"偏差，适合偏差较小的场景；

  • 适用场景：几何对齐精准、色彩偏差轻微的跨设备拼接（如会议室全景拼接）；

  • 优势：融合效果好，能提升拼接图像的视觉一致性。

✅7. 策略7：在线色彩校准（应对环境动态变化）

  • 核心逻辑：在产线中设置固定的色彩参考标（如金属色标、彩色陶瓷块），每次拍摄前自动采集标靶图像，实时计算校正参数，应对光照、设备老化导致的色彩偏差；

  • 实现方式：

    • 硬件标靶：在拍摄视野中固定放置色标，定期采集校正；

    • 软件标靶：利用图像中的固定特征（如零件的红色logo）作为参考；

  • 适用场景：光照变化剧烈、设备长期运行的产线（如食品包装检测的多相机拼接）；

  • 优势：实时性强，能动态适应环境变化，保持色彩一致性。

✅8. 策略8：深度学习色彩迁移（复杂场景终极方案）

  • 核心逻辑：用大量"跨设备偏差图像-无偏差参考图像"的配对样本训练深度学习模型（如CycleGAN、U-Net），让模型直接学习跨设备色彩的迁移规律，输出色彩统一的图像；

  • 优势：

    • 适应性强：能处理传统算法难以应对的非线性复杂色偏；

    • 端到端学习：无需手动设计校正规则，模型自动学习；

  • 适用场景：不同品牌、不同类型设备的跨设备拼接（如工业相机与无人机相机的图像拼接）；

  • 落地注意：需要大量标注样本和GPU加速，适合高要求、大批量的工业场景。

🎯三、实战代码：OpenCV+Halcon实现跨设备色彩校正与拼接

✅1. OpenCV实现（直方图匹配+特征区域校准+图像拼接）

Python 复制代码
import cv2
import numpy as np
def histogram_matching(src, ref):
"""
直⽅图匹配：将源图像的直⽅图匹配到参考图像
"""
# 转换为Lab⾊彩空间（更适合⾊彩匹配）
src_lab = cv2.cvtColor(src, cv2.COLOR_BGR2LAB)
ref_lab = cv2.cvtColor(ref, cv2.COLOR_BGR2LAB)
# 对L通道进⾏直⽅图匹配
src_l, src_a, src_b = cv2.split(src_lab)
ref_l, ref_a, ref_b = cv2.split(ref_lab)
# 计算参考图像的直⽅图和累积分布
hist_ref, bins_ref = np.histogram(ref_l.flatten(), 256, [0,256])
cdf_ref = hist_ref.cumsum()
cdf_ref_normalized = cdf_ref / cdf_ref.max()
# 计算源图像的直⽅图和累积分布
hist_src, bins_src = np.histogram(src_l.flatten(), 256, [0,256])
cdf_src = hist_src.cumsum()
cdf_src_normalized = cdf_src / cdf_src.max()
# 构建映射表
mapping = np.zeros(256, dtype=np.uint8)
for i in range(256):
idx = np.argmin(np.abs(cdf_ref_normalized - cdf_src_normalized[i]))
mapping[i] = idx
# 应⽤映射
src_l_matched = mapping[src_l]
src_lab_matched = cv2.merge([src_l_matched, src_a, src_b])
src_matched = cv2.cvtColor(src_lab_matched, cv2.COLOR_LAB2BGR)
return src_matched
def feature_region_calibration(src, ref, feature_num=50):
"""
特征区域⾊彩校准：基于SIFT特征点的区域⾊彩校正
"""
# 提取SIFT特征点
sift = cv2.SIFT_create(nfeatures=feature_num)
kp1, des1 = sift.detectAndCompute(src, None)
kp2, des2 = sift.detectAndCompute(ref, None)
# 匹配特征点
bf = cv2.BFMatcher()
matches = bf.knnMatch(des1, des2, k=2)
good_matches = []
for m, n in matches:
if m.distance < 0.75 * n.distance:
good_matches.append(m)
# 提取特征点坐标
src_pts = np.float32([kp1[m.queryIdx].pt for m in
good_matches]).reshape(-1, 2)
ref_pts = np.float32([kp2[m.trainIdx].pt for m in
good_matches]).reshape(-1, 2)
# 计算特征点周围3×3区域的平均RGB值
src_rgb = []
ref_rgb = []
h, w = src.shape[:2]
for (x, y) in src_pts:
x = int(round(x))
y = int(round(y))
if 1 <= x < w-1 and 1 <= y < h-1:
roi = src[y-1:y+2, x-1:x+2]
src_rgb.append(np.mean(roi, axis=(0,1)))
for (x, y) in ref_pts:
x = int(round(x))
y = int(round(y))
if 1 <= x < w-1 and 1 <= y < h-1:
roi = ref[y-1:y+2, x-1:x+2]
ref_rgb.append(np.mean(roi, axis=(0,1)))
src_rgb = np.array(src_rgb)
ref_rgb = np.array(ref_rgb)
# 计算⾊彩校正系数（均值⽐）
if len(src_rgb) > 0 and len(ref_rgb) > 0:
scale = np.mean(ref_rgb / (src_rgb + 1e-6), axis=0)
src_calibrated = src * scale
src_calibrated = np.uint8(np.clip(src_calibrated, 0, 255))

✅2. Halcon实现（色彩校正+图像拼接）

Plain 复制代码
* 跨设备图像拼接：⾊彩校正+特征匹配拼接（⼯业级实现）
dev_close_window()
dev_open_window(0, 0, 1200, 600, 'black', WindowHandle)
* 1. 读取跨设备图像
read_image(Img1, 'camera1.jpg')
read_image(Img2, 'camera2.jpg')
get_image_size(Img1, Width1, Height1)
get_image_size(Img2, Width2, Height2)
* 2. ⾊彩校正：直⽅图匹配（灰度通道）
convert_image_type(Img1, Img1Float, 'real')
convert_image_type(Img2, Img2Float, 'real')
* 提取灰度通道
rgb1_to_gray(Img1, Img1Gray)
rgb1_to_gray(Img2, Img2Gray)
* 计算参考直⽅图
gray_histo(Img1Gray, Img1Gray, HistoRef, 256, 0, 255)
* 匹配直⽅图
histo_match(Img2Gray, Img2GrayMatched, HistoRef)
* 融合回彩⾊图像
compose3(Img2GrayMatched, Img2GrayMatched, Img2GrayMatched, Img2MatchedTemp)
convert_image_type(Img2MatchedTemp, Img2Matched, 'byte')
* 3. 特征匹配：提取SURF特征点
find_surface_points(Img1, KeyPoints1, 'surf', 'contrast_threshold', 0.04)
find_surface_points(Img2Matched, KeyPoints2, 'surf', 'contrast_threshold',
0.04)
compute_surface_descriptors(Img1, KeyPoints1, Descriptors1, 'surf')
compute_surface_descriptors(Img2Matched, KeyPoints2, Descriptors2, 'surf')
* 4. 匹配特征点并计算单应矩阵
match_descriptors(Descriptors1, Descriptors2, MatchingPairs, 'nn', 0.75)
select_matching_points(KeyPoints1, KeyPoints2, MatchingPairs, Points1, Points2)
homography_to_3d(Points1, Points2, HomMat2D, 'ransac', 5.0, 0.99, 1000)
* 5. 图像变换与拼接
affine_trans_image(Img1, Img1Trans, HomMat2D, 'bilinear', 'false')
* 融合图像（简单加权融合）
gen_image_const(ImgBlack, 'byte', Width1 + Width2, max(Height1, Height2))
paint_region(ImgBlack, ImgBlack, Img2, Img2Paint, 0, 'fill')
paint_region(ImgBlack, ImgBlack, Img1Trans, Img1Paint, 0, 'fill')
alpha_blend(Img1Paint, Img2Paint, ImgBlended, 0.5, 0.5)
* 6. 显⽰结果
dev_display(ImgBlended)
disp_message(WindowHandle, '跨设备拼接结果', 'window', 10, 10, 'black', 'true')

代码关键说明

  • OpenCV版：整合了直方图匹配（亮度对齐）、特征区域校准（色彩对齐）和图像拼接三大功能，分步实现色彩统一与拼接，方便调试；

  • Halcon版 ：调用工业级的histo_match和find_surface_points函数，简化了色彩校正和特征提取流程，alpha_blend实现了图像的平滑融合，适配产线稳定运行；

  • 参数调整 ：特征点数量（feature_num）可根据图像纹理调整，纹理丰富的图像设为100，纹理单一的设为30；直方图匹配可选择RGB全通道匹配（精度更高，速度稍慢）。

🎯四、工业落地：4个关键技巧，让色彩统一更稳定

✅1. 硬件选型优先统一

  • 尽量选择同品牌、同型号、同批次的相机和镜头，减少硬件固有差异；

  • 采用统一的光源系统（如同一品牌的条形光源），保证各相机的光照环境一致。

✅2. 校准标靶定期更新

  • 标准色卡/灰度卡需定期校准（每年1次），避免标靶老化导致的校正误差；

  • 产线中的固定色标，需定期清洁，防止灰尘、油污覆盖影响色彩采集。

✅3. 分区域处理复杂场景

  • 对于大视野、光照不均的场景，将图像分块，对每个区块单独进行色彩校正，再拼接，能提升整体色彩一致性；

  • 重点关注重叠区域的色彩过渡，这是拼接后视觉效果的关键。

✅4. 实时监控色彩偏差

  • 在拼接系统中加入色彩偏差检测模块，实时计算各设备图像与参考图像的色彩偏差值，若偏差超过阈值（如ΔE＞2），自动触发重新校正。

🎯五、避坑指南：3个常见误区

  1. 误区1："只做几何拼接，忽视色彩校正"------跨设备图像的几何对齐再精准，色彩偏差也会让拼接图出现明显断层，色彩校正与几何拼接同等重要；

  2. 误区2："用单一方法解决所有偏差"------硬件差异导致的偏差用参数归一化，光照差异用直方图匹配，复杂色偏用深度学习，需组合使用；

  3. 误区3："过度校正色彩"------色彩校正过度会导致图像细节丢失（如零件的缺陷特征被掩盖），以"拼接后无明显断层且保留细节"为标准。

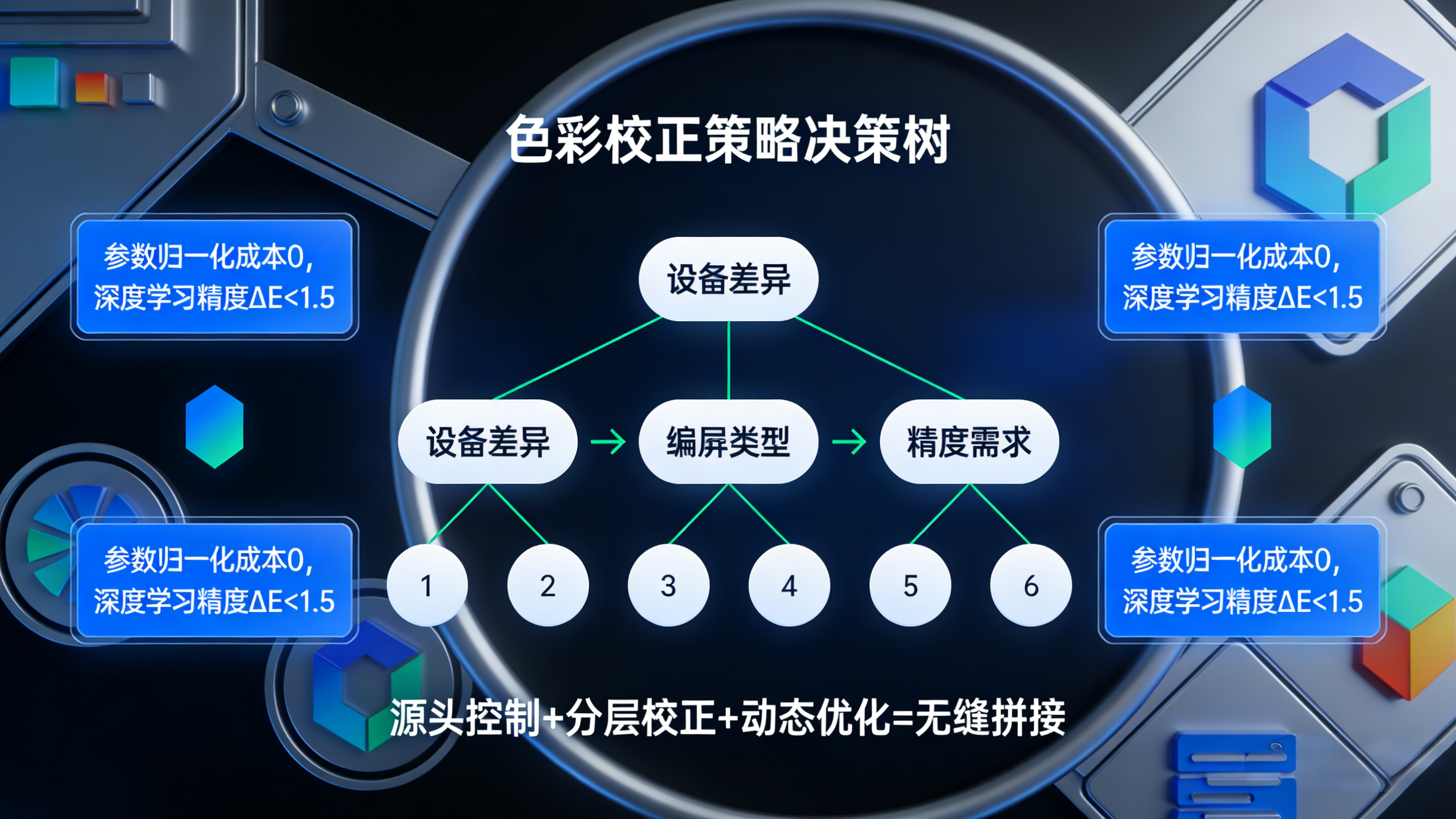

🎯六、总结：跨设备图像拼接的"核心逻辑"

跨设备图像拼接的色彩统一，核心是**"源头控制+参考校准+融合平滑"**：先通过参数归一化和硬件统一减少偏差，再通过灰度卡、直方图匹配等方法校准色彩，最后通过多尺度融合实现无缝过渡。

8个策略从基础到高级，按需组合即可：常规场景用"参数归一化+直方图匹配"，高精度场景用"灰度卡校正+色域映射"，复杂场景用"深度学习色彩迁移"。
