STM32 GPIO实战:LED与按键控制

一、LED闪烁实验

实验简介

LED闪烁实验是嵌入式开发的"Hello World",通过这个实验可以掌握STM32的GPIO配置、时钟控制和基本的编程逻辑。本实验将详细介绍两种常见的LED驱动方式及其应用场景。


驱动方式

1. 共阴极接法

电路原理
  • LED阴极连接到GND,阳极通过限流电阻连接到STM32的GPIO引脚

  • 当GPIO输出高电平时,LED点亮;输出低电平时,LED熄灭


特点
  • 逻辑直观:高电平点亮,低电平熄灭

  • 驱动能力依赖STM32的IO口输出电流(通常8-20mA)

  • 电路简单,成本低


适用场景
  • 单个LED控制

  • 对驱动电流要求不高的应用

  • 初学者学习实验



2. 共阳极接法

电路原理
  • LED阳极连接到VCC(3.3V),阴极通过限流电阻连接到STM32的GPIO引脚

  • 当GPIO输出低电平时,LED点亮;输出高电平时,LED熄灭


特点
  • 逻辑反向:低电平点亮,高电平熄灭

  • 当IO口驱动能力不足时可选用此接法

  • 可利用三极管增强驱动能力


适用场景
  • 需要驱动多个LED或高亮度LED

  • IO口驱动能力不足的情况

  • 需要电平转换的场合

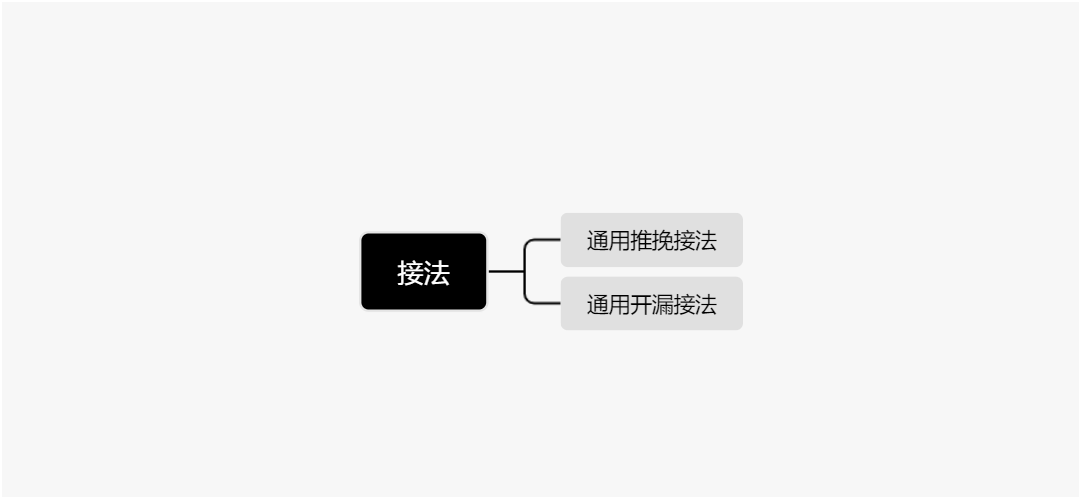

GPIO输出模式详解

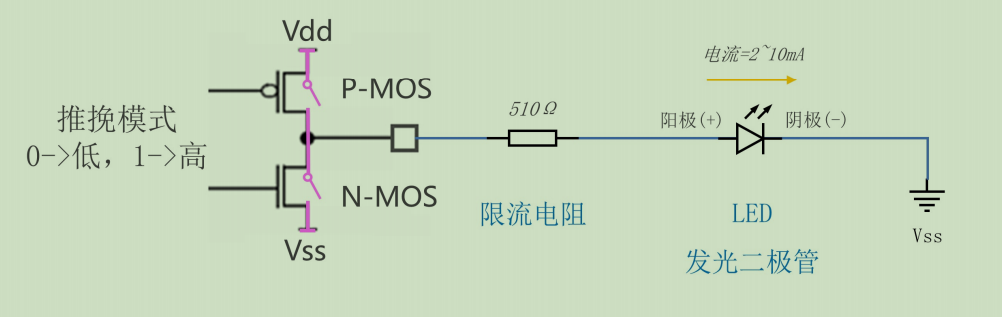

通用推挽输出模式

工作原理

推挽输出采用两个MOS管(P-MOS和N-MOS)组成推挽结构,能够主动输出高电平(3.3V)和低电平(0V),具有较强的驱动能力。


适用场景
  • ✅ LED控制

  • ✅ 驱动小功率器件

  • ✅ 数字信号输出

  • ✅ 需要较强驱动能力的场合


电路分析
  • 输出高电平:P-MOS导通,N-MOS截止,输出3.3V

  • 输出低电平:P-MOS截止,N-MOS导通,输出0V

  • 输出电流:通常可达20mA(具体参考芯片数据手册)


编程接口
C 复制代码
// 推挽输出配置
GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;           // 引脚号
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_PP;    // 推挽输出模式
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;   // 输出速度
GPIO_Init(GPIOA, &GPIO_InitStruct);              // 初始化GPIO

代码案例
C 复制代码
//001 采用推挽模式输出
//使用 GPIOx 前需要先开启时钟 --- 给他提供脉搏 时钟 -> 心跳
#include "stm32f10x.h"
#include "delay.h"

int main(void)
{
	// 开启 GPIOC 的时钟  --- 激活心跳
	RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOC, ENABLE);

	// GPIO 模块编程接口配置

	//IO 引脚的初始化 --- 选择八种工作模式中的一种,还有输出速度
	//GPIO_InitTypeDef Tepy = {GPIO_Pin_13, GPIO_Mode_Out_OD, GPIO_Speed_2MHz}; ARMCC 不支持这种写法;

    GPIO_InitTypeDef Tepy = {0};
	Tepy.GPIO_Pin = GPIO_Pin_13;
	Tepy.GPIO_Mode = GPIO_Mode_Out_OD;
	Tepy.GPIO_Speed = GPIO_Speed_2MHz;
	GPIO_Init(GPIOC, &Tepy);                           // 初始化GPIOC

	while(1)
	{
		// 使用通用开漏模式输出  ---- 2MHz的输出速度
		GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_RESET);  // 向寄存器写 0
		Delay(250);
		GPIO_WriteBit(GPIOC, GPIO_Pin_13, Bit_SET);    // 向寄存器写 1
		Delay(250);
	}
}

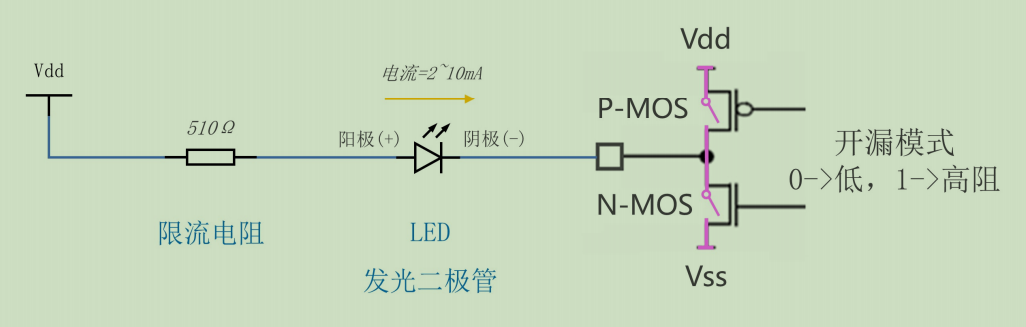

通用开漏输出模式

工作原理

开漏输出只有N-MOS管,只能主动输出低电平,高电平需要外部上拉电阻实现。支持"线与"连接,可用于电平转换和总线通信。


适用场景
  • ✅ I2C、SMBus等总线通信

  • ✅ 电平转换(3.3V↔5V)

  • ✅ 多设备"线与"连接

  • ✅ 需要防止电流倒灌的场合


电路分析
  • 输出低电平:N-MOS导通,输出0V

  • 输出高电平:N-MOS截止,依靠外部上拉电阻输出高电平

  • 输出电流:灌电流能力强,拉电流依赖外部上拉


编程接口
C 复制代码
// 开漏输出配置
GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_1;           // 引脚号
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;    // 开漏输出模式
GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;   // 输出速度
GPIO_Init(GPIOA, &GPIO_InitStruct);              // 初始化GPIO

代码案例
C 复制代码
//002 采用开漏模式输出
#include "stm32f10x.h"

void LED_OpenDrain_Init(void)
{
    // 开启GPIOA时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // 配置PA1为开漏输出(需要外部上拉电阻)
    GPIO_InitTypeDef GPIO_InitStruct;
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_1;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStruct);
}

void LED_OpenDrain_Blink(void)
{
    while(1)
    {
        GPIO_ResetBits(GPIOA, GPIO_Pin_1); // LED点亮(输出低电平)
        Delay_ms(250);
        GPIO_SetBits(GPIOA, GPIO_Pin_1);   // LED熄灭(输出高阻,靠上拉)
        Delay_ms(250);
    }
}



二、按键实验

实验简介

按键检测是嵌入式系统中最基本的人机交互功能,通过读取GPIO输入状态来感知用户操作。本实验将深入讲解STM32的按键检测原理、实现方法和优化技巧。

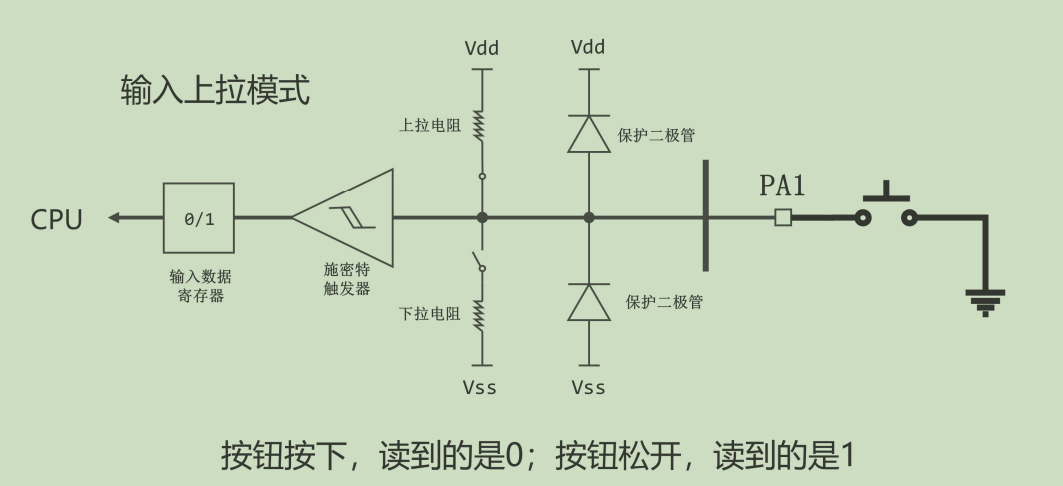

通用输入上拉模式

工作原理

上拉输入模式在芯片内部连接了一个上拉电阻到VCC,当按键未按下时,引脚被拉至高电平;当按键按下时,引脚被拉至低电平。


适用场景

  • ✅ 按键检测

  • ✅ 开关状态读取

  • ✅ 数字信号输入检测

  • ✅ 需要默认高电平的输入场合


电路分析

  • 按键未按下:内部上拉电阻使引脚保持高电平

  • 按键按下:引脚通过按键连接到GND,变为低电平

  • 消除抖动:需要通过软件或硬件消除机械按键的抖动


编程接口

C 复制代码
// 上拉输入配置
GPIO_InitTypeDef GPIO_InitStruct = {0};
GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;           // 引脚号
GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;       // 上拉输入模式
GPIO_Init(GPIOA, &GPIO_InitStruct);              // 初始化GPIO

代码案例

C 复制代码
#include "stm32f10x.h"

// 按键初始化
void KEY_Init(void)
{
    // 开启GPIOA时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // 配置PA0为上拉输入(按键引脚)
    GPIO_InitTypeDef GPIO_InitStruct;
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_IPU;    // 上拉输入
    GPIO_Init(GPIOA, &GPIO_InitStruct);
}

void LED_Init(void)
{
    // 开启GPIOA时钟
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);

    // 配置PA1为开漏输出(需要外部上拉电阻)
    GPIO_InitTypeDef GPIO_InitStruct;
    GPIO_InitStruct.GPIO_Pin = GPIO_Pin_1;
    GPIO_InitStruct.GPIO_Mode = GPIO_Mode_Out_OD;
    GPIO_InitStruct.GPIO_Speed = GPIO_Speed_50MHz;
    GPIO_Init(GPIOA, &GPIO_InitStruct);
}

// 主函数:按键控制LED
int main(void)
{
    // 初始化LED和按键
    LED_Init();
    KEY_Init();

    while(1)
	{
		if(GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_1) == Bit_RESET)
		{
			GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_SET);
		}
		else
		{
			GPIO_WriteBit(GPIOA, GPIO_Pin_0, Bit_RESET);
		}
	}

}



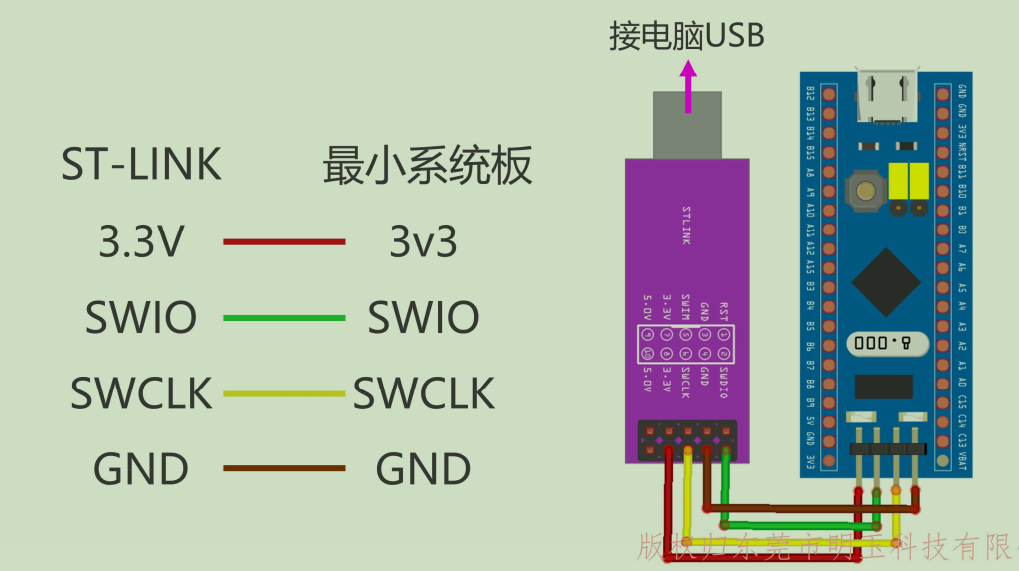

三、硬件接线指南

基础接线方案


共阴极接法

C 复制代码
STM32 GPIO Pin → 220Ω电阻 → LED阳极 → LED阴极 → GND

共阳极接法

C 复制代码
3.3V → 220Ω电阻 → LED阳极 → LED阴极 → STM32 GPIO Pin

实验中采用此接法的LED为板载LED,所以就不附上接线图了

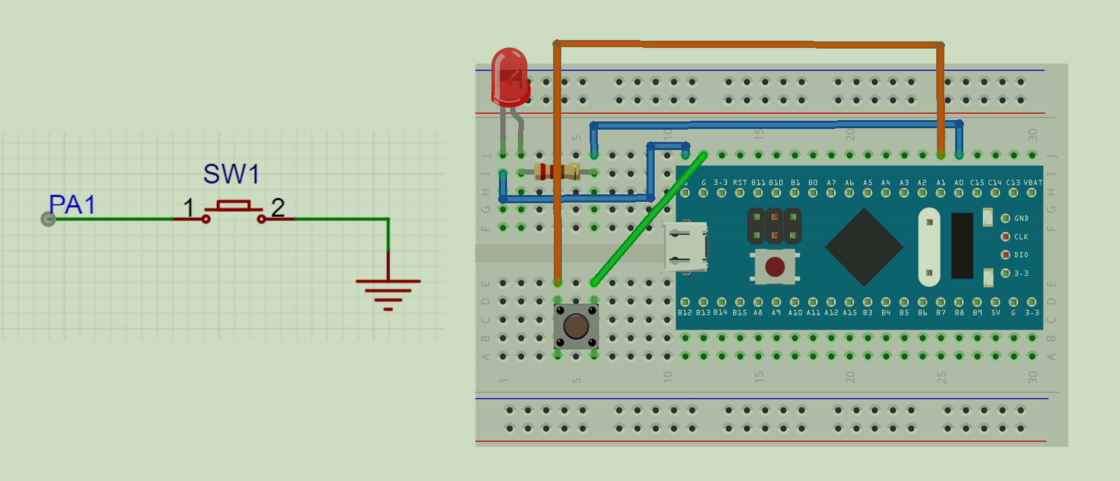

按键接线

C 复制代码
STM32 GPIO Pin → 按键引脚1 → 按键引脚2 → GND
(配合内部上拉电阻)

元件参数选择

  • 限流电阻:通常220Ω-1kΩ(根据LED额定电流计算)

  • LED类型:普通发光二极管(压降1.8-2.2V,电流5-20mA)

  • 按键类型:轻触开关、微动开关

  • 连接方式:面包板或PCB焊接


增强驱动方案

当需要驱动大功率LED或多个LED时

C 复制代码
// 使用三极管增强驱动(NPN晶体管)
// STM32 GPIO → 1kΩ电阻 → NPN基极
// NPN集电极 → LED → 限流电阻 → VCC
// NPN发射极 → GND



四、调试技巧与常见问题

调试步骤

1. 硬件检查
  • 确认电源电压正常(3.3V)

  • 检查LED极性是否正确

  • 测量限流电阻值

2. 软件调试
  • 确认GPIO时钟已开启

  • 检查GPIO配置模式

  • 验证延时函数准确性

  • 检查中断配置

3. 信号测量
  • 使用万用表测量GPIO输出电压

  • 用示波器观察波形

  • 使用逻辑分析仪捕获信号


常见问题及解决方案

问题现象 可能原因 解决方法
LED不亮 接线错误 检查LED极性,确认共阴/共阳接法
LED常亮 GPIO配置错误 检查GPIO模式设置,确认推挽输出
LED亮度异常 限流电阻不合适 根据LED规格调整电阻值
闪烁频率不对 延时函数不准确 使用SysTick实现精确延时
按键无响应 上拉电阻未启用 检查GPIO输入模式配置
按键抖动 未进行消抖处理 添加软件消抖或硬件RC滤波
系统不工作 时钟未配置 检查系统时钟初始化

性能优化建议

1. 降低功耗
C 复制代码
// 在延时期间进入低功耗模式
void Enter_LowPower_During_Delay(void)
{
  // 配置进入睡眠模式
  __WFI(); // 等待中断
}
2. 提高响应速度
C 复制代码
// 使用中断代替延时查询
void SysTick_Handler(void)
{
  static uint32_t counter = 0;
  if(++counter >= 500) // 500ms
  {
      counter = 0;
      GPIO_WriteBit(GPIOA, GPIO_Pin_0,
                   (BitAction)(1 - GPIO_ReadOutputDataBit(GPIOA, GPIO_Pin_0)));
  }
}
