QML学习笔记（三十）QML的布局器（Layouts）

前言

上一节中，我们介绍了QML中的定位器（Row,Column,Grid），它们可以用来定位多个组件，让组件按照特定规则进行排列和定位，然而这种方式有一个问题，这些组件必须要被事先设定了尺寸大小，才可以被排列和定位。它们的尺寸通常会被写死，难以实现自适应尺寸的效果。

本节中介绍的Layouts则能够实现这种自适应尺寸的布局，它和QWidget中的QLayout类也有功能上的类似。让我们开始学习吧。

一、了解Layouts

Layouts布局器是一个总称，它通常被分为了RowLayout、ColunmLayout、GridLayout。

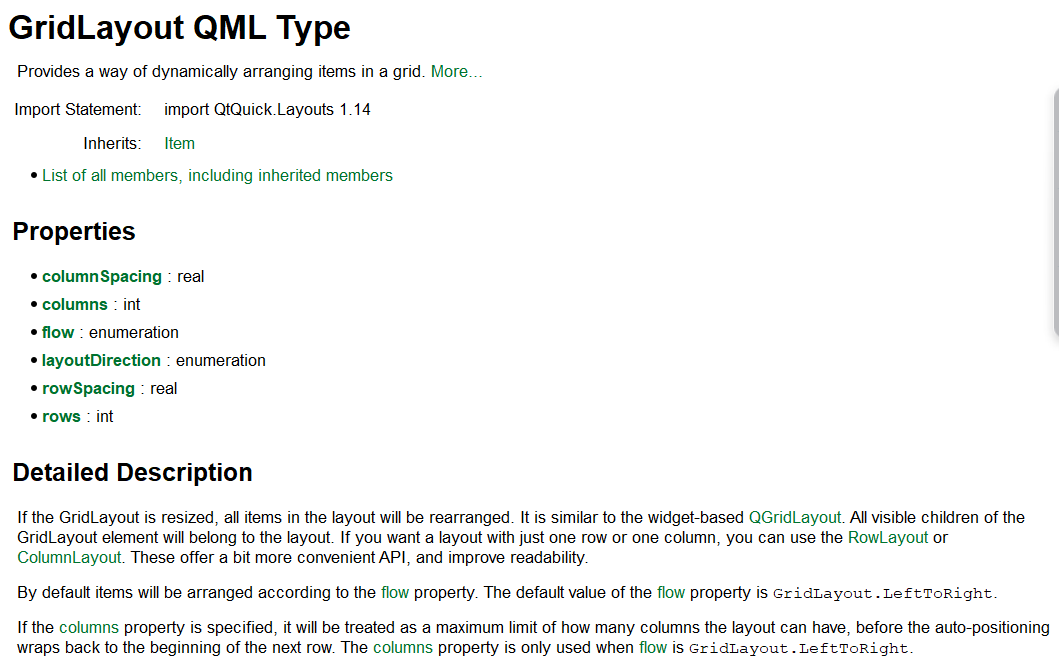

我们在帮助文档搜索GridLayout：

翻译一下描述：

如果调整了GridLayout的大小，布局中的所有项目都将被重新排列。它类似于基于小部件的QGridLayout。GridLayout元素的所有可见子元素都将属于布局。如果你想要一个只有一行或一列的布局，你可以使用RowLayout或ColumnLayout。这些提供了更方便的API，并提高了可读性。

默认情况下，项目将根据流属性进行排列。流属性的默认值是GridLayout。从左到右。

如果指定了columns属性，则在自动定位返回到下一行的开头之前，它将被视为布局可以包含的最大列数限制。columns属性仅在流为GridLayout时使用。从左到右。

似乎说的有些云里雾里，我再总结一下：
GridLayout 是 Qt Quick Layouts 模块里的"二维表格"布局器，用来把子项按行 & 列网格摆放，自动计算大小、支持拉伸、对齐、跨行/跨列，几行代码就能做出响应式窗体。

如果你希望构建响应式用户界面------在小屏幕上缩小、在大屏幕上扩展------这将非常有用。比如，如果你在移动设备上运行程序屏幕会缩小，所有内容也会跟着自动缩小，仍能良好显示。而如果是在桌面端运行，界面会扩展并充分利用可用空间。

说的有点啰嗦了，我们直接代码学习。

二、GridLayout代码测试

直接把初始代码放上来：

cpp 复制代码

import QtQuick 2.14
import QtQuick.Window 2.14

Window {
    visible: true
    width: 640
    height: 480
    title: qsTr("QmlLayouts")

    Grid{
        id: mGridLayoutId
        anchors.fill: parent
        columns: 3

        Rectangle{
            id: topLeftRectId
            width: 100
            height: width
            color: "magenta"
            Text {
                anchors.centerIn: parent
                text: "1"
                font.pointSize: 20
            }
        }

        Rectangle{
            id: topCenterRectId
            width: 100
            height: width
            color: "yellowgreen"
            Text {
                anchors.centerIn: parent
                text: "2"
                font.pointSize: 20
            }
        }

        Rectangle{
            id: topRightRectId
            width: 100
            height: width
            color: "dodgerblue"
            Text {
                anchors.centerIn: parent
                text: "3"
                font.pointSize: 20
            }
        }

        Rectangle{
            id: centerLeftRectId
            width: 100
            height: width
            color: "red"
            Text {
                anchors.centerIn: parent
                text: "4"
                font.pointSize: 20
            }
        }

        Rectangle{
            id: centerCenterRectId
            width: 100
            height: width
            color: "green"
            Text {
                anchors.centerIn: parent
                text: "5"
                font.pointSize: 20
            }
        }

        Rectangle{
            id: centerRightRectId
            width: 100
            height: width
            color: "blue"
            Text {
                anchors.centerIn: parent
                text: "6"
                font.pointSize: 20
            }
        }

        Rectangle{
            id: bottomLeftRectId
            width: 100
            height: width
            color: "royalblue"
            Text {
                anchors.centerIn: parent
                text: "7"
                font.pointSize: 20
            }
        }

        Rectangle{
            id: bottomCenterRectId
            width: 100
            height: width
            color: "yellow"
            Text {
                anchors.centerIn: parent
                text: "8"
                font.pointSize: 20
            }
        }

        Rectangle{
            id: bottomRightRectId
            width: 100
            height: width
            color: "pink"
            Text {
                anchors.centerIn: parent
                text: "9"
                font.pointSize: 20
            }
        }
    }
}

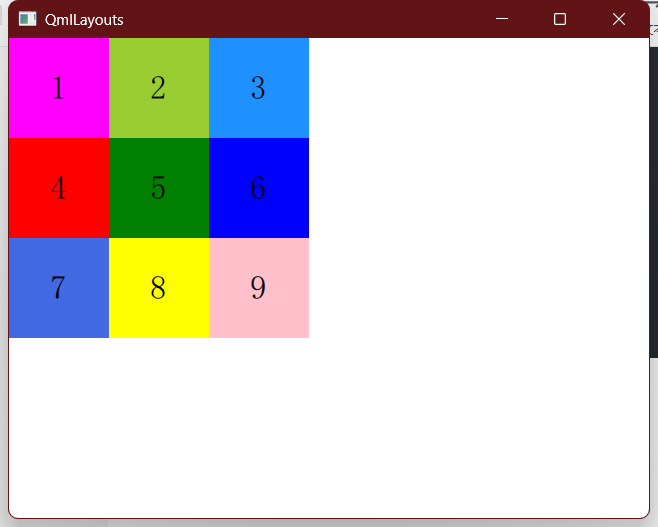

这里使用了定位器中的Grid来实现九宫格，可以看到我们即便设置了anchors.fill: parent，九宫格也并未如我们所想充满整个屏幕。

第一，这九个矩形全部都被写死了尺寸；第二，组件之间是没有间距的；第三，Grid只会从左上角开始显示组件------所以它们表现出了密集堆积在左上角的样式。

如果我们希望它们能够自适应窗口大小，甚至我们手动拖拽窗口的时候，组件也可以跟着变化大小，我们可以使用GridLayout：

首先，我们需要添加Layout模块，不然你可找不到GridLayout。

cpp 复制代码

import QtQuick.Layouts 1.12

然后，我们直接将Grid修改为GridLayout，编译运行：

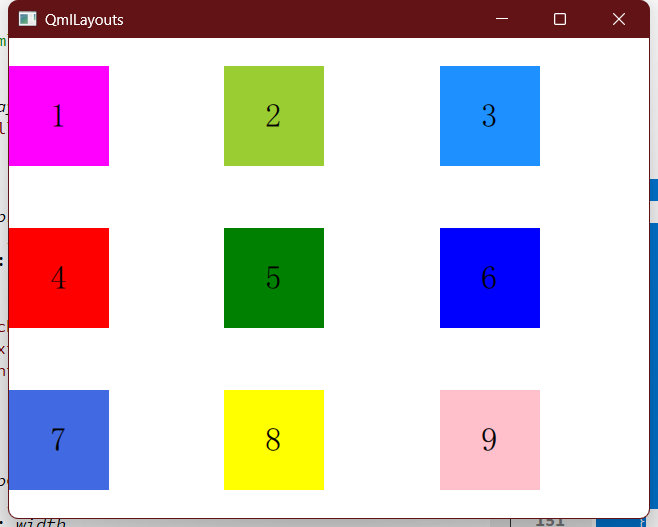

可以看到，整个透明的GridLayout明显是平铺了窗口。我们拖拽窗口改变尺寸看看。

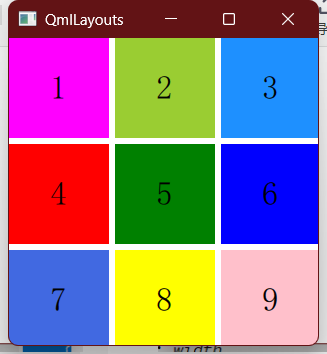

最小缩放到这种程度：

可以得出结论：如果没有进行特殊设置，Layouts的间距默认不是0，源代码里写的是5px。

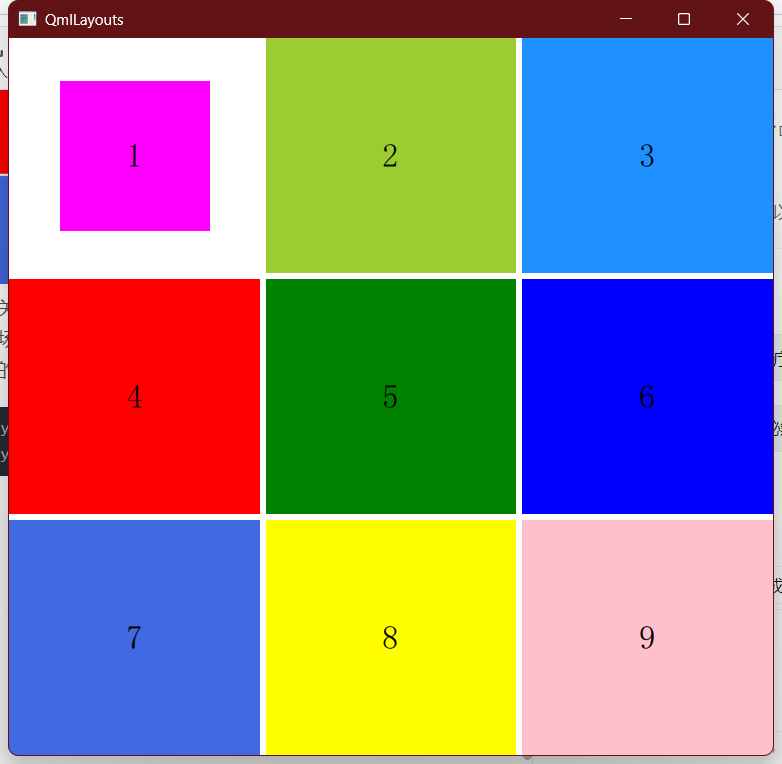

我们再稍微放大一下窗口：

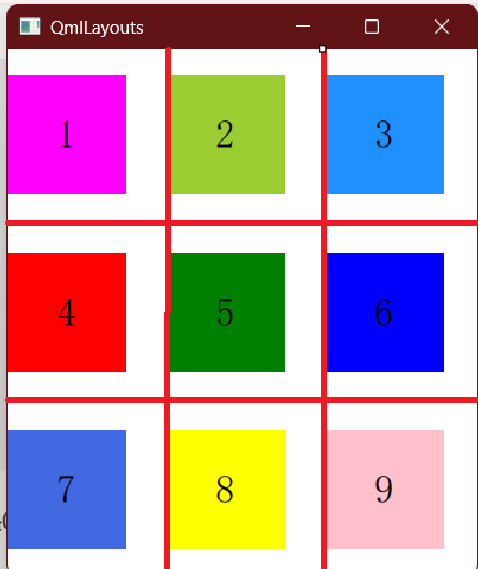

我添加了几条辅助线，我想要得出的结论是：如果组件被限制了尺寸，而布局器给它分配的空间更大时，该组件会默认按照靠左、垂直居中的方式进行显示。所以如果我们期望组件水平居中、垂直居中，我们需要留意额外的设置实现。

比如，我们往第一个矩形内添加这行代码：

cpp 复制代码

Layout.alignment: Qt.AlignHCenter

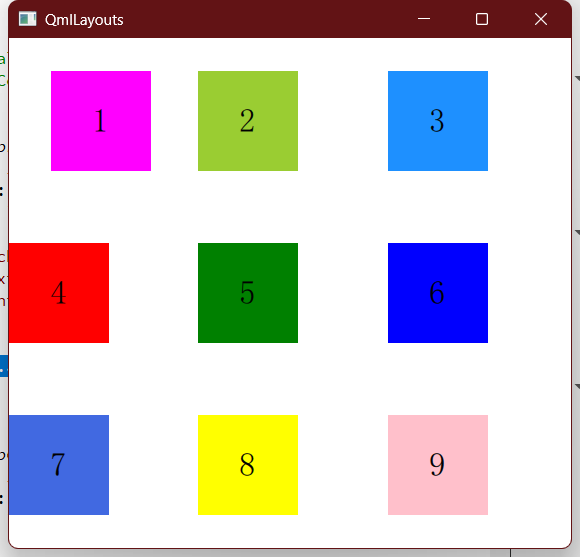

一号矩形此时已经在分配给它的空间里，实现了水平居中，尽管这肉眼上看不太直观。

现在，我们尝试注释掉全部矩形的宽高设置，看会发生怎样的效果？

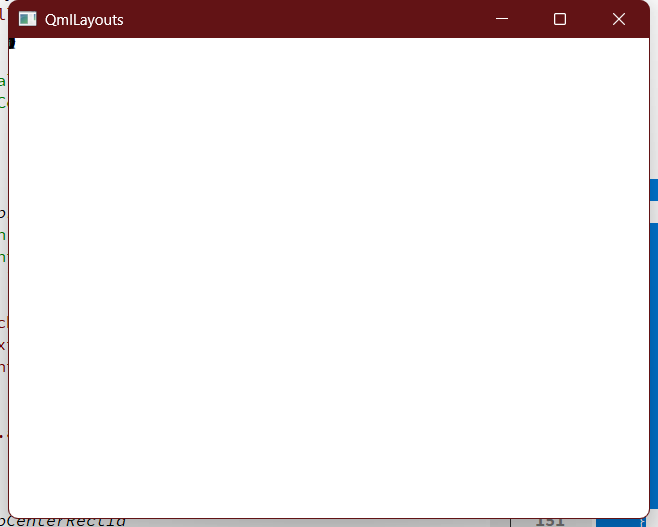

本以为会九宫格平铺整个窗口，结果缩成了左上角那个小黑点了。

那是因为我们还没给组件们设置尺寸上的伸缩策略。

我们在第一个矩形上添加代码：

cpp 复制代码

            Layout.fillWidth: true
            Layout.fillHeight: true

这两句说明了矩形的自适应填充宽高的使能被开启了。此时观察现象：

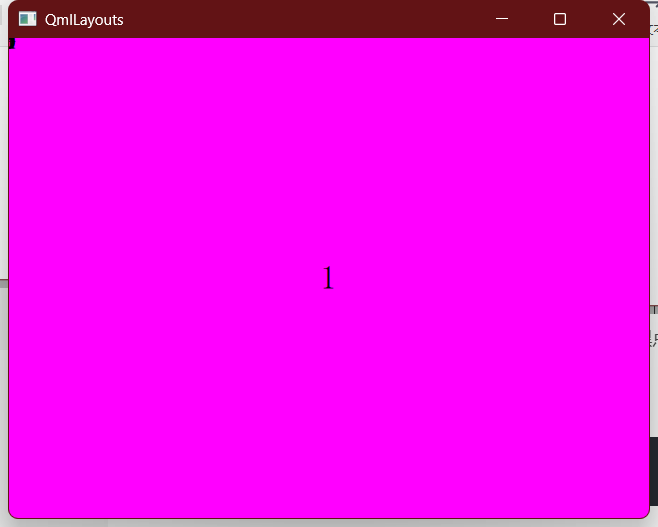

一号矩形抢占了全部空间，当然，其他矩形还在左上角那个小点上。

我们给全部矩形设置这两句话。

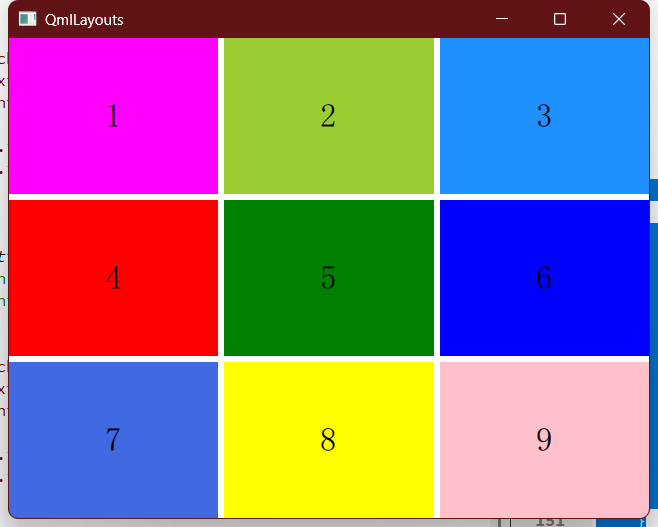

终于，我们想要的效果出来了！

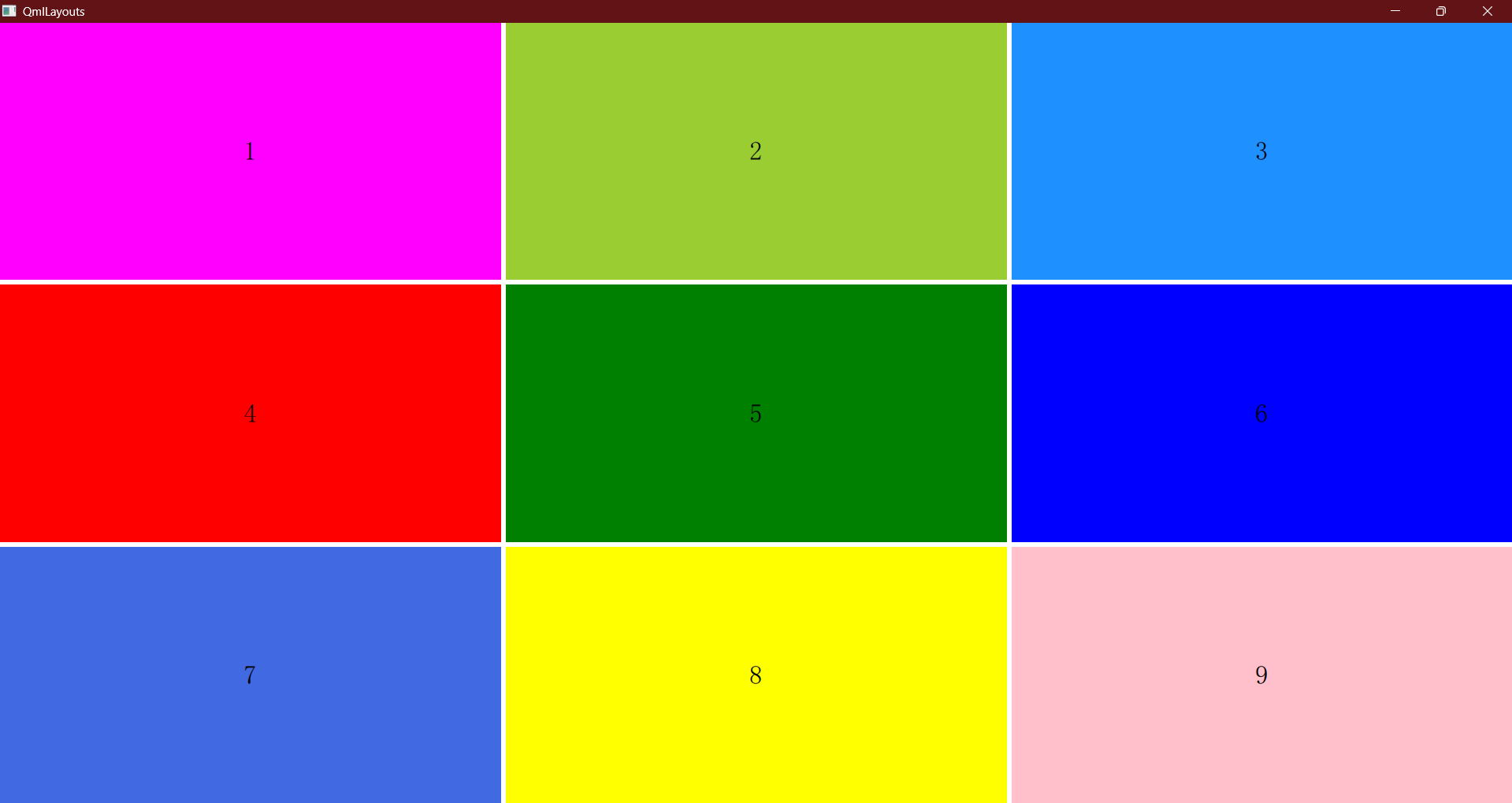

此时拖拽窗口大小也没有问题。

最后，我们继续关注组件的尺寸问题。现在这种0~Max的尺寸虽然看上去很完美，但在某些场合下依旧有局限性。我们可以在保留一定自伸缩性的情况下，再设置组件的最大尺寸和最小尺寸。

cpp 复制代码

            Layout.maximumWidth: 150
            Layout.maximumHeight: 150

我们还可以让矩形2占据两列的空间，当然前提是先把矩形3的代码注释掉。

然后，我们对矩形2设置：

cpp 复制代码

Layout.columnSpan: 2

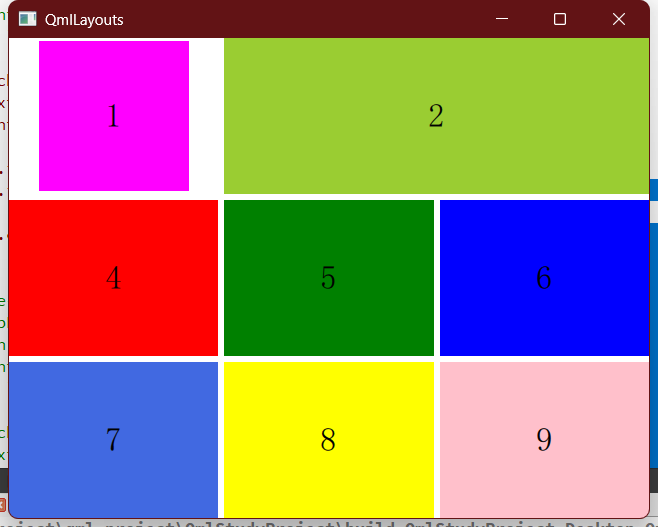

此时矩形2将在列数上有2个组件的跨度值，效果如下：

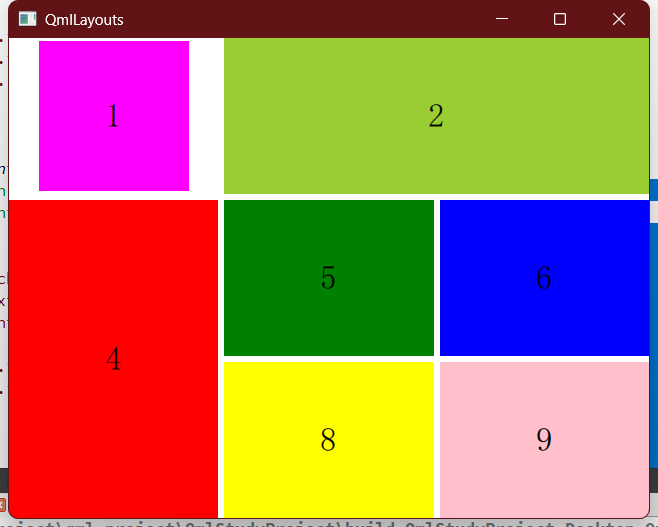

同理，我们也可以让矩形4实现行数上的跨度，让4和7合在一起，前提是先把7的代码注释掉。

最后，再介绍一个水平翻转的属性。我们给GridLayout设置：

cpp 复制代码

layoutDirection: Qt.RightToLeft

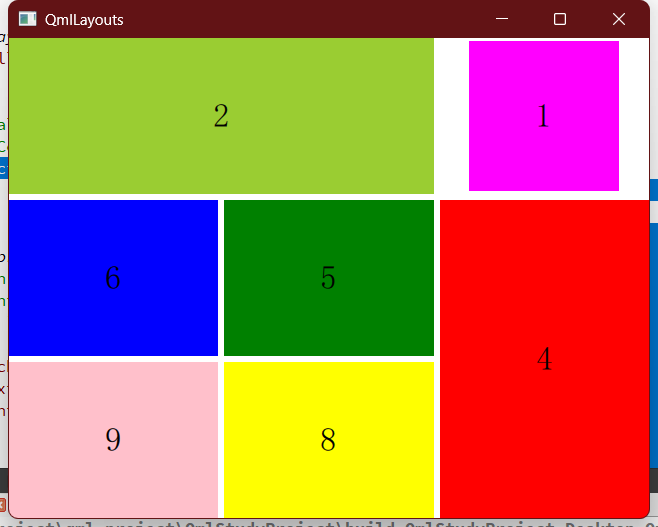

可以看到所有组件的排布全部都水平翻转了。

三、总结

不得不说，上述的一系列测试多少有些繁琐了，但我的描述中基本已经包含了Layouts最为核心的常用功能，而这些功能在QWidget中基本上都有对应的实现，属于是Qt框架中用于实现UI布局的非常重要的内容。我甚至认为，只有掌握了这种布局方式，你才能在实际工作中得以很好地实现和还原UI原型图。今后还会继续多加练习和巩固的。

最后，我担心本节的布局器和上一节的定位器会有混淆，所以这里让kimi做了个小表格，希望对理解有帮助：

维度	定位器 (Row/Column/Grid)	布局器 (RowLayout/ColumnLayout/GridLayout)
模块	Qt Quick Basic	Qt Quick Layouts
子项尺寸	固定写死（width/height）	自动计算（约束 + stretch）
对齐	无，只能自己算 x/y	`Layout.alignment: Qt.AlignCenter`
拉伸	无	`Layout.fillWidth: true`
间距	`spacing: 10`	`spacing: 10`
换行/换列	Grid 支持	GridLayout 支持 + 自动 flowed
性能	超高（只 setPos）	稍低（要解线性方程）
使用场景	子项大小固定、列表、工具栏	需要响应式、拉伸、对齐的窗体
