K8S入门1.20版本部署

前言

Kubernetes（简称K8s）作为容器编排领域的事实标准，已成为企业构建云原生架构、实现应用弹性部署与高效运维的核心工具。本文档基于Kubernetes 1.20.11版本，针对生产环境常见的中小型集群场景，提供从环境初始化到功能验证的完整部署指南。

文档设计遵循"分步操作、重点标注"原则：从基础环境准备（防火墙/SELinux/Swap关闭、内核参数优化），到Docker与K8s组件安装，再到Master初始化、Node节点加入、网络插件部署，最后通过Dashboard可视化与Harbor私有仓库集成，形成"部署-验证-应用"的完整闭环。每个步骤均提供明确的命令示例与参数说明，同时标注关键注意事项（如IPVS模式启用、证书生成、Token保存等），既适用于新手入门实践，也可作为企业部署的参考手册，帮助使用者快速搭建可用的K8s集群并掌握核心运维能力。

一、环境规划

节点角色	主机名	IP地址	硬件配置	所需软件组件
Master	master01	192.168.10.120	2C/4G（CPU核心数≥2）	Docker、kubeadm、kubelet、kubectl、flannel
Node	node01	192.168.10.126	2C/2G	Docker、kubeadm、kubelet、kubectl、flannel
Node	node02	192.168.10.127	2C/2G	Docker、kubeadm、kubelet、kubectl、flannel
Harbor 私有仓库	hub.mgb.com	192.168.10.128	无特定要求	Docker、docker-compose、harbor-offline-v1.2.2

二、环境准备（所有节点执行）

2.1 基础环境配置

关闭防火墙、SELinux、Swap，清理iptables规则：

bash 复制代码

# 关闭并禁用防火墙
systemctl stop firewalld
systemctl disable firewalld

# 临时关闭SELinux，永久禁用SELinux
setenforce 0
sed -i 's/enforcing/disabled/' /etc/selinux/config

# 清理iptables规则
iptables -F && iptables -t nat -F && iptables -t mangle -F && iptables -X

# 临时关闭Swap，永久禁用Swap
swapoff -a
sed -ri 's/.*swap.*/#&/' /etc/fstab

2.2 加载IPVS模块

bash 复制代码

for i in $(ls /usr/lib/modules/$(uname -r)/kernel/net/netfilter/ipvs|grep -o "^[^.]*");do
    echo $i;
    /sbin/modinfo -F filename $i >/dev/null 2>&1 && /sbin/modprobe $i;
done

2.3 配置主机名与Hosts映射

（1）设置主机名（分别在对应节点执行）

Master节点：hostnamectl set-hostname master01
Node01节点：hostnamectl set-hostname node01
Node02节点：hostnamectl set-hostname node02
Harbor节点：hostnamectl set-hostname hub.mgb.com

（2）所有节点配置Hosts映射

bash 复制代码

vim /etc/hosts
# 添加以下内容
192.168.10.120 master01
192.168.10.126 node01
192.168.10.127 node02
192.168.10.128 hub.mgb.com  # Harbor节点（所有节点需添加）

2.4 调整内核参数

bash 复制代码

cat > /etc/sysctl.d/kubernetes.conf << EOF
net.bridge.bridge-nf-call-ip6tables=1
net.bridge.bridge-nf-call-iptables=1
net.ipv6.conf.all.disable_ipv6=1
net.ipv4.ip_forward=1
vm.swappiness=0
vm.overcommit_memory=1
vm.panic_on_oom=0
fs.inotify.max_user_instances=8192
fs.inotify.max_user_watches=1048576
fs.file-max=52706963
fs.nr_open=52706963
net.netfilter.nf_conntrack_max=2310720
EOF

# 生效内核参数
sysctl --system

三、所有节点安装Docker

3.1 安装Docker依赖

bash 复制代码

yum install -y yum-utils device-mapper-persistent-data lvm2

3.2 配置Docker阿里云镜像源

bash 复制代码

yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo

3.3 安装Docker并配置

bash 复制代码

yum install -y docker-ce docker-ce-cli containerd.io
yum install docker-ce-20.10.18 docker-ce-cli-20.10.18 containerd.io

# 创建Docker配置目录（Harbor节点后续需追加私有仓库配置，此处先统一基础配置）
mkdir /etc/docker
cat > /etc/docker/daemon.json <<EOF
{
  "registry-mirrors": ["https://6ijb8ubo.mirror.aliyuncs.com"],
  "exec-opts": ["native.cgroupdriver=systemd"],
  "log-driver": "json-file",
  "log-opts": {
    "max-size": "100m"
  }
}
EOF

# 重启Docker并设置开机自启
systemctl daemon-reload
systemctl restart docker.service
systemctl enable docker.service

# 验证Cgroup驱动
docker info | grep "Cgroup Driver"  # 预期输出：Cgroup Driver: systemd

四、所有节点安装kubeadm、kubelet、kubectl

4.1 配置Kubernetes阿里云YUM源

bash 复制代码

cat > /etc/yum.repos.d/kubernetes.repo << EOF
[kubernetes]
name=Kubernetes
baseurl=https://mirrors.aliyun.com/kubernetes/yum/repos/kubernetes-el7-x86_64
enabled=1
gpgcheck=0
repo_gpgcheck=0
gpgkey=https://mirrors.aliyun.com/kubernetes/yum/doc/yum-key.gpg https://mirrors.aliyun.com/kubernetes/yum/doc/rpm-package-key.gpg
EOF

4.2 安装指定版本（1.20.11）

bash 复制代码

yum install -y kubelet-1.20.11 kubeadm-1.20.11 kubectl-1.20.11

4.3 设置kubelet开机自启

bash 复制代码

systemctl enable kubelet.service

五、部署Kubernetes Master节点

5.1 准备Kubernetes镜像

（1）查看所需镜像列表

bash 复制代码

kubeadm config images list

（2）加载镜像（本地加载推荐）

将v1.20.11.zip上传至Master节点/opt目录，解压加载：

bash 复制代码

unzip v1.20.11.zip -d /opt/k8s
cd /opt/k8s/v1.20.11
for i in $(ls *.tar); do docker load -i $i; done

将镜像复制到Node节点：

bash 复制代码

scp -r /opt/k8s root@node01:/opt  # node01 IP：192.168.10.126
scp -r /opt/k8s root@node02:/opt  # node02 IP：192.168.10.127
# 在Node01、Node02节点执行镜像加载命令（同Master步骤）

5.2 初始化Master节点（两种方式）

方式一：配置文件初始化（推荐）

（1）生成并修改配置文件

bash 复制代码

kubeadm config print init-defaults > /opt/kubeadm-config.yaml
vim /opt/kubeadm-config.yaml

关键参数修改：

yaml 复制代码

11 localAPIEndpoint:
12   advertiseAddress: 192.168.10.120  # Master新IP（192.168.10.120）
13   bindPort: 6443
......
34 kubernetesVersion: v1.20.11
35 networking:
36   dnsDomain: cluster.local
37   podSubnet: "10.244.0.0/16"
38   serviceSubnet: 10.96.0.0/16
39 scheduler: {}
# 末尾添加IPVS配置
---
apiVersion: kubeproxy.config.k8s.io/v1alpha1
kind: KubeProxyConfiguration
mode: ipvs

（2）执行初始化并记录日志

bash 复制代码

sudo swapoff -a #关闭交换分区
sudo sed -i '/swap/s/^/#/' /etc/fstab

bash 复制代码

kubeadm init --config=kubeadm-config.yaml --upload-certs | tee kubeadm-init.log
kubeadm init --config=/opt/kubeadm-config.yaml --upload-certs --ignore-preflight-errors=SystemVerification | tee kubeadm-init.log

关键保存 ：初始化成功后输出的kubeadm join命令，示例格式：

bash 复制代码

kubeadm join 192.168.10.120:6443 --token xxxx.xxxx \
    --discovery-token-ca-cert-hash sha256:xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

kubeadm join 192.168.10.120:6443 --token 49hgxs.w7xvbm5mm1e3e7p6 \
    --discovery-token-ca-cert-hash sha256:59e58b17cb1c07c0f2aaa7ce5d7bc9fa5f932dc98c8209c41e8aa9b361539f4f

方式二：命令行参数初始化

bash 复制代码

kubeadm init \
--apiserver-advertise-address=192.168.10.120 \
--image-repository registry.aliyuncs.com/google_containers \
--kubernetes-version=v1.20.11 \
--service-cidr=10.96.0.0/16 \
--pod-network-cidr=10.244.0.0/16 \
--token-ttl=0

5.3 配置kubectl（Master节点）

bash 复制代码

mkdir -p $HOME/.kube
cp -i /etc/kubernetes/admin.conf $HOME/.kube/config
chown $(id -u):$(id -g) $HOME/.kube/config

# root用户额外配置（可选）
export KUBECONFIG=/etc/kubernetes/admin.conf
echo "export KUBECONFIG=/etc/kubernetes/admin.conf" >> /etc/profile
source /etc/profile

5.4 修复集群健康状态（若需）

bash 复制代码

# 修改kube-scheduler和kube-controller-manager配置
vim /etc/kubernetes/manifests/kube-scheduler.yaml
vim /etc/kubernetes/manifests/kube-controller-manager.yaml

# 两处文件均修改：
1. --bind-address=127.0.0.1 → --bind-address=192.168.10.120
2. httpGet下的hosts: 127.0.0.1 → hosts: 192.168.10.120（共两处）
3. 注释--port=0

# 重启kubelet
systemctl restart kubelet

六、部署flannel网络插件

6.1 部署flannel（Master节点执行，所有节点需加载镜像）

方式一：本地部署

所有节点加载flannel.tar（上传至/opt）：
bash 复制代码
```
cd /opt && docker load < flannel.tar
```
Master节点上传kube-flannel.yml，执行部署：
bash 复制代码
```
kubectl apply -f kube-flannel.yml
```

方式二：在线部署

bash 复制代码

kubectl apply -f https://github.com/flannel-io/flannel/releases/latest/download/kube-flannel.yml

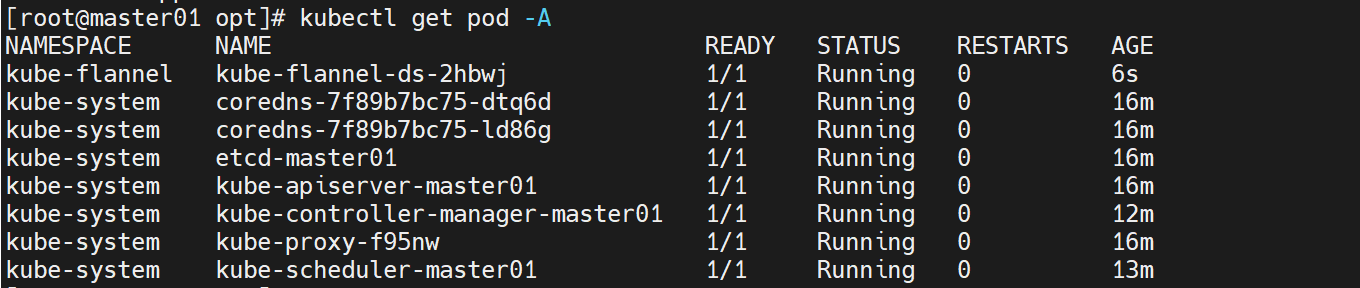

6.2 验证flannel状态

bash 复制代码

kubectl get pods -n kube-system | grep flannel  # 所有节点Pod需为Running

七、添加Node节点到集群

7.1 执行Join命令（Node01、Node02分别执行）

使用Master初始化时保存的包含新IP（192.168.10.120） 的kubeadm join命令，示例：

bash 复制代码

# Node01（192.168.10.126）和Node02（192.168.10.127）均执行
kubeadm join 192.168.10.120:6443 --token xxxx.xxxx \
    --discovery-token-ca-cert-hash sha256:xxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxxx

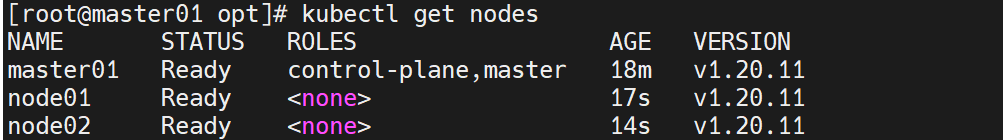

7.2 验证节点状态（Master节点）

bash 复制代码

kubectl get nodes  # 预期输出master01、node01、node02均为Ready状态

八、测试集群功能

8.1 创建Nginx Deployment

bash 复制代码

kubectl create deployment nginx --image=nginx
kubectl get pods -o wide  # 查看Pod是否正常运行

拉不下来镜像试一下使用华为云的仓库：

kubectl set image deployment/nginx nginx=swr.cn-north-4.myhuaweicloud.com/library/nginx:latest

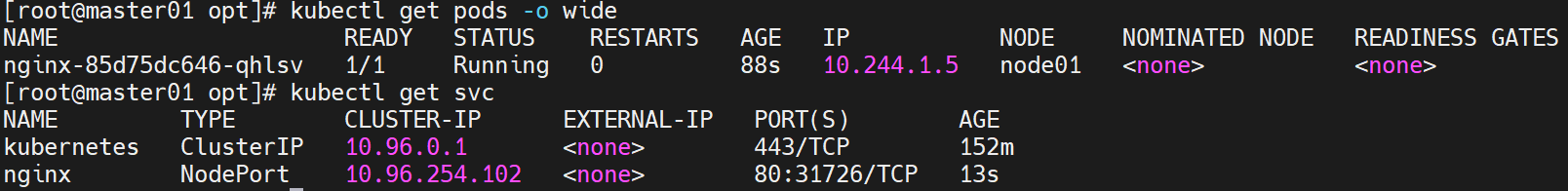

8.2 暴露Service（NodePort）

bash 复制代码

kubectl expose deployment nginx --port=80 --type=NodePort
kubectl get svc  # 获取NodePort端口（如32XXX）

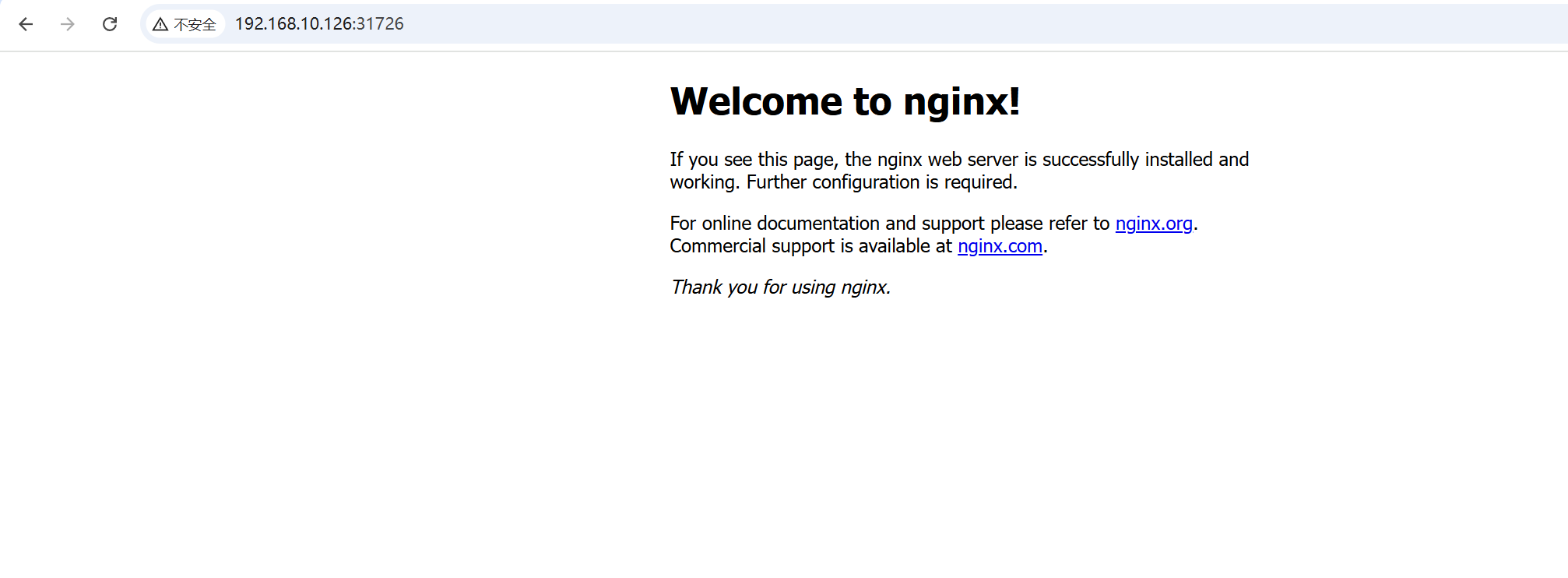

8.3 访问测试

bash 复制代码

# 访问Node01（192.168.10.126）或Node02（192.168.10.127）+ NodePort
curl http://192.168.10.126:32XXX  # 替换32XXX为实际端口

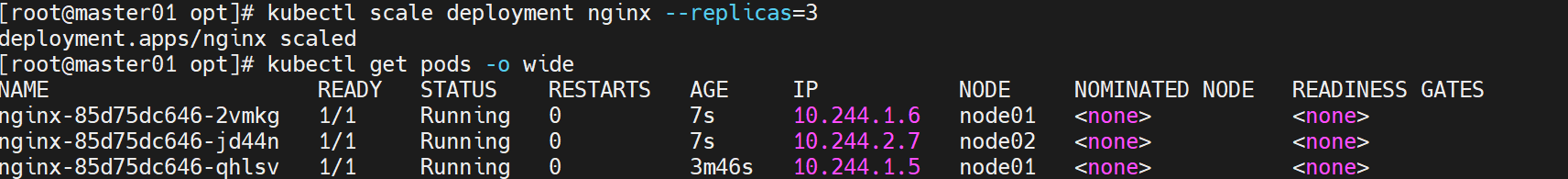

8.4 扩展副本

bash 复制代码

kubectl scale deployment nginx --replicas=3
kubectl get pods -o wide  # 查看副本分布在两个Node节点

九、部署Kubernetes Dashboard

9.1 部署Dashboard（Master节点）

上传recommended.yaml至/opt/k8s，修改Service为NodePort：

bash 复制代码

vim /opt/k8s/recommended.yaml

修改Service部分（添加nodePort: 30001和type: NodePort）：

yaml 复制代码

kind: Service
apiVersion: v1
metadata:
  labels:
    k8s-app: kubernetes-dashboard
  name: kubernetes-dashboard
  namespace: kubernetes-dashboard
spec:
  ports:
    - port: 443
      targetPort: 8443
      nodePort: 30001  # 固定端口，便于访问
  type: NodePort
  selector:
    k8s-app: kubernetes-dashboard

执行部署：

bash 复制代码

kubectl apply -f /opt/k8s/recommended.yaml

9.2 获取登录Token

bash 复制代码

# 创建管理员账户
kubectl create serviceaccount dashboard-admin -n kube-system
kubectl create clusterrolebinding dashboard-admin --clusterrole=cluster-admin --serviceaccount=kube-system:dashboard-admin

# 获取Token
kubectl describe secrets -n kube-system $(kubectl -n kube-system get secret | awk '/dashboard-admin/{print $1}')

9.3 访问Dashboard

浏览器访问：https://192.168.10.120:30001或https://192.168.10.126:30001，粘贴Token登录。

十、部署Harbor私有仓库（新IP：192.168.10.128）

10.1 配置Harbor节点Docker（添加私有仓库）

bash 复制代码

# 覆盖Docker配置，添加Harbor（192.168.10.128）的私有仓库
cat > /etc/docker/daemon.json <<EOF
{
  "registry-mirrors": ["https://6ijb8ubo.mirror.aliyuncs.com"],
  "exec-opts": ["native.cgroupdriver=systemd"],
  "log-driver": "json-file",
  "log-opts": {
    "max-size": "100m"
  },
  "insecure-registries": ["https://hub.mgb.com"]  # Harbor域名（映射到192.168.10.128）
}
EOF

# 重启Docker
systemctl daemon-reload
systemctl restart docker

10.2 所有Node节点配置Docker访问Harbor

同Harbor节点配置，修改/etc/docker/daemon.json，添加"insecure-registries": ["https://hub.mgb.com"]，重启Docker。

10.3 安装Docker Compose（Harbor节点）

上传docker-compose至/opt，配置权限：

bash 复制代码

cp /opt/docker-compose /usr/local/bin/
chmod +x /usr/local/bin/docker-compose
docker-compose --version  # 验证安装

10.4 安装并配置Harbor

（1）解压Harbor安装包

bash 复制代码

cd /opt
tar zxvf harbor-offline-installer-v1.2.2.tgz
cd harbor/

（2）修改Harbor配置文件

bash 复制代码

vim harbor.cfg
# 关键参数（域名hub.mgb.com已映射到192.168.10.128）
5  hostname = hub.mgb.com
9  ui_url_protocol = https
24 ssl_cert = /data/cert/server.crt
25 ssl_cert_key = /data/cert/server.key
59 harbor_admin_password = Harbor12345

（3）生成SSL证书（Harbor节点）

bash 复制代码

mkdir -p /data/cert && cd /data/cert

# 1. 生成私钥
openssl genrsa -des3 -out server.key 2048  # 输入密码（如123456）

# 2. 生成CSR（Common Name填hub.mgb.com）
openssl req -new -key server.key -out server.csr
# 输入信息：Country=CN, State=BJ, City=BJ, Org=mgb, OU=mgb, CN=hub.mgb.com, Email=admin@mgb.com

# 3. 清除私钥密码
cp server.key server.key.org
openssl rsa -in server.key.org -out server.key  # 输入密码

# 4. 生成自签名证书
openssl x509 -req -days 1000 -in server.csr -signkey server.key -out server.crt

# 5. 赋予权限
chmod +x /data/cert/*

（4）安装Harbor

bash 复制代码

cd /opt/harbor/
./install.sh

10.5 使用Harbor

（1）Web访问

浏览器访问：https://hub.mgb.com（自动解析到192.168.10.128），登录admin/Harbor12345。

（2）推送镜像到Harbor（Node节点）

bash 复制代码

# 登录Harbor
docker login -u admin -p Harbor12345 https://hub.mgb.com

# 标记并推送Nginx镜像
docker tag nginx:latest hub.mgb.com/library/nginx:v1
docker push hub.mgb.com/library/nginx:v1

（3）Kubernetes使用Harbor镜像

bash 复制代码

# 删除旧Deployment，使用Harbor镜像创建新Deployment
kubectl delete deployment nginx
kubectl create deployment nginx-harbor --image=hub.mgb.com/library/nginx:v1 --port=80 --replicas=3

# 暴露Service（NodePort）
kubectl expose deployment nginx-harbor --port=80 --type=NodePort
kubectl get svc  # 获取NodePort端口

# 访问测试（使用Node新IP）
curl http://192.168.10.126:<NodePort>  # Node01新IP

十一、关键命令总结

功能描述	命令示例
查看节点状态	`kubectl get nodes`
访问Dashboard	浏览器打开`https://192.168.10.120:30001`
访问Harbor	浏览器打开`https://hub.mgb.com`（映射到192.168.10.128）
测试Nginx服务	`curl http://192.168.10.126:<NodePort>`
验证IPVS规则	`ipvsadm -Ln`
查看Harbor推送的镜像	`docker images

总结

本文档围绕Kubernetes 1.20.11版本集群部署展开，通过10个核心章节完成从环境准备到应用落地的全流程实现，关键成果与核心要点总结如下：

一、集群环境与组件部署成果

节点规划落地 ：完成4个节点（1个Master、2个Worker、1个Harbor）的IP与主机名配置，新IP段192.168.10.120-128已通过/etc/hosts映射生效，确保节点间通信正常。
基础环境标准化：所有节点统一关闭防火墙/SELinux/Swap，加载IPVS模块并优化内核参数，为K8s组件运行提供稳定的底层环境；Docker通过阿里云镜像加速与Systemd Cgroup驱动配置，解决镜像拉取慢与组件兼容性问题。
K8s组件部署完成 ：Master节点通过配置文件/命令行两种方式完成初始化，Node节点成功加入集群，kubectl get nodes可显示所有节点为Ready状态；flannel网络插件部署后，Pod间跨节点通信正常，kube-system命名空间下核心组件（coredns、kube-proxy、etcd等）均运行稳定。

二、核心功能验证与应用集成

集群功能验证 ：通过创建Nginx Deployment、暴露NodePort Service、扩展副本数等操作，验证K8s的Pod调度、服务暴露与弹性伸缩能力，访问NodeIP:NodePort可正常获取Nginx页面，证明集群业务承载能力正常。
可视化与运维优化 ：Dashboard通过NodePort类型暴露，结合管理员Token实现集群资源的可视化管理；Harbor私有仓库完成SSL证书配置与Docker客户端对接，支持镜像推送与拉取，解决K8s集群镜像依赖的私有化存储问题，同时通过insecure-registries配置避免非信任证书报错。

三、关键注意事项与经验总结

参数一致性是核心 ：Master初始化时的advertiseAddress需与实际IP匹配，Pod网段（10.244.0.0/16）需与flannel默认网段一致，Harbor域名与IP的映射需在所有节点同步，避免因参数不匹配导致的集群异常。
关键信息需留存 ：Master初始化后输出的kubeadm join命令（含Token与CA哈希）、Dashboard管理员Token、Harbor证书密码等信息需妥善保存，避免后续节点加入或登录时重新生成的麻烦。
排障思路需明确 ：若出现节点NotReady、Pod调度失败等问题，可优先检查网络插件运行状态（kubectl get pods -n kube-system）、Docker与kubelet服务状态（systemctl status docker/kubelet）、IP与端口通信（ping/telnet），定位问题多源于网络或配置不一致。

通过本文档操作，可快速搭建一个功能完整、可用于实际业务测试的K8s集群，同时掌握集群部署的核心逻辑与运维要点，为后续基于K8s的应用部署（如微服务、CI/CD集成）奠定基础。
