一、Kubernetes 集群调度

---

1、Kubernetes 组件协作机制

Kubernetes 通过 List-Watch 机制使各个组件协作、数据同步，从而实现解耦与实时一致性。

关键组件关系：

组件	职责
kubectl / API 客户端	向 APIServer 发起资源创建或管理请求
APIServer	负责 API 调用、权限校验、存储交互，是集群控制的核心入口
etcd	存储集群所有状态信息
Controller Manager	维持副本数、执行自愈逻辑（扩容、重建等）
Scheduler	调度器，将未分配节点的 Pod 分配到合适的 Node
kubelet	节点代理，负责 Pod 生命周期管理和容器运行状态上报

用户是通过 kubectl 根据配置文件，向 APIServer 发送命令，在 Node 节点上面建立 Pod 和 Container。

APIServer 经过 API 调用，权限控制，调用资源和存储资源的过程，实际上还没有真正开始部署应用。这里 需要 Controller Manager、Scheduler 和 kubelet 的协助才能完成整个部署过程。

在 Kubernetes 中，所有部署的信息都会写到 etcd 中保存。实际上 etcd 在存储部署信息的时候，会发送 Create 事件给 APIServer，而 APIServer 会通过监听（Watch）etcd 发过来的事件。其他组件也会监听（Watch）APIServer 发出来的事件。

2、Pod 创建与工作机制流程

Pod 创建的整个生命周期由多组件配合完成：

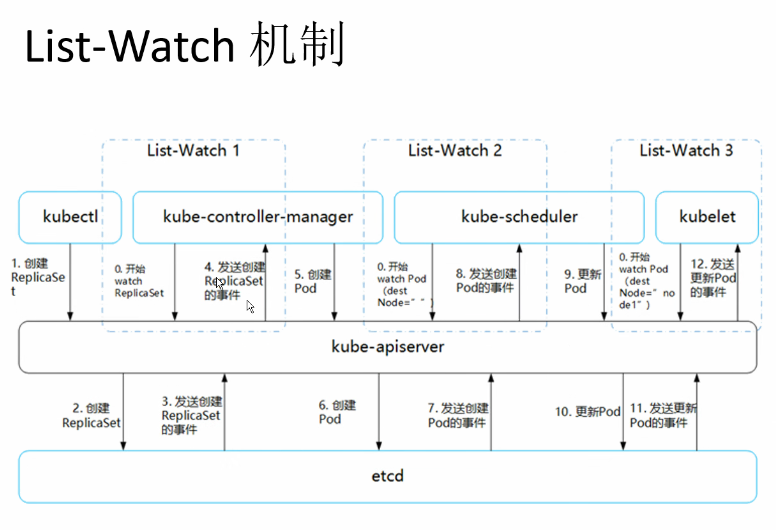

典型创建过程（List-Watch 模型）

（1）三大组件启动监听（List-Watch）

• Controller Manager、Scheduler、kubelet 启动后会分别通过 Watch API Server（HTTPS 6443 端口）监听集群资源事件变化。

  • Controller Manager：监听副本控制类对象（如 ReplicaSet、Deployment）

  • Scheduler：监听未调度的 Pod

  • kubelet：监听分配到本节点的 Pod

3、调度流程

3.1 过滤阶段（Predicate）

过滤掉不满足条件的节点。

常见过滤算法：

算法名	功能描述
PodFitsResources	检查节点剩余资源是否满足 Pod 需求
PodFitsHost	检查 NodeName 是否匹配
PodFitsHostPorts	检查端口冲突
PodSelectorMatches	label 匹配
NoDiskConflict	Volume 挂载冲突检测

若无节点满足条件，Pod 进入 Pending 状态，不断重试。

如果在 predicate 过程中没有合适的节点，pod 会一直在 pending 状态，不断重试调度，直到有节点满足条件。 经过这个步骤，如果有多个节点满足条件，就继续 priorities 过程：按照优先级大小对节点排序。

---

3.2 优选阶段（Priorities）

对可行节点进行打分排序。

常见算法：

优先级项	描述
LeastRequestedPriority	资源使用率越低，权重越高
BalancedResourceAllocation	CPU 与内存使用率越接近越好（这个一般和上面的一起使用，不单独使用。比如 node01 的 CPU 和 Memory 使用率 20:60，node02 的 CPU 和 Memory 使用率 50:50，虽然 node01 的总使用率比 node02 低，但 node02 的 CPU 和 Memory 使用率更接近，从而调度时会优选 node02。）
ImageLocalityPriority	优先节点上已有目标镜像的节点

指定调度节点方式

nodeName（强制绑定）

ymal文件

vim myapp.yaml

apiVersion: apps/v1
kind: Deployment   # pod
metadata:
  name: myapp
spec:
  replicas: 3
  selector:
    matchLabels:
      app: myapp
  template:
    metadata:
      labels:
        app: myapp
    spec:
      nodeName: node01
      containers:
      - name: myapp
        image: soscscs/myapp:v1
        ports:
        - containerPort: 80

kubectl apply -f myapp.yaml

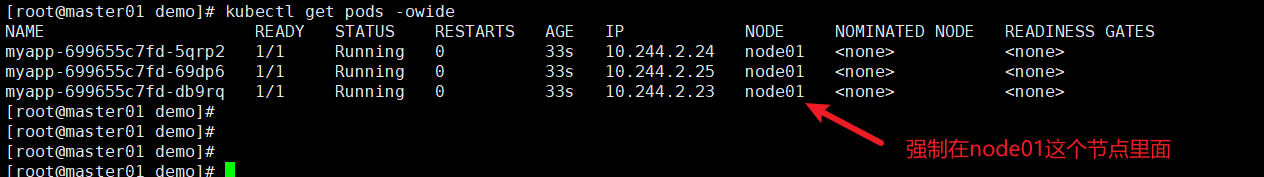

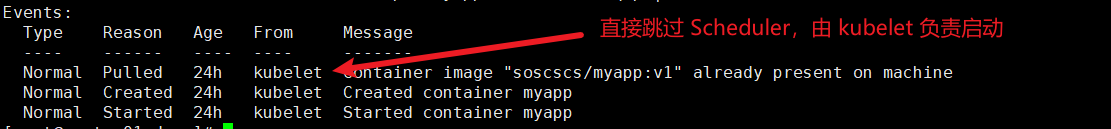

查看调度节点

kubectl get pods -o wide

 kubectl describe pod myapp-699655c7fd-5qrp2|tail -6

nodeSelector（基于标签匹配）

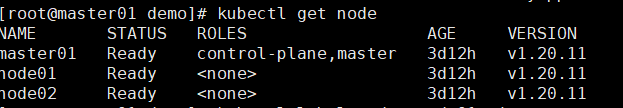

当前的节点

给对应的 node 设置标签分别为 yjs=a 和 yjs=b

kubectl label nodes node01 yjs=a

kubectl label nodes node02 yjs=b

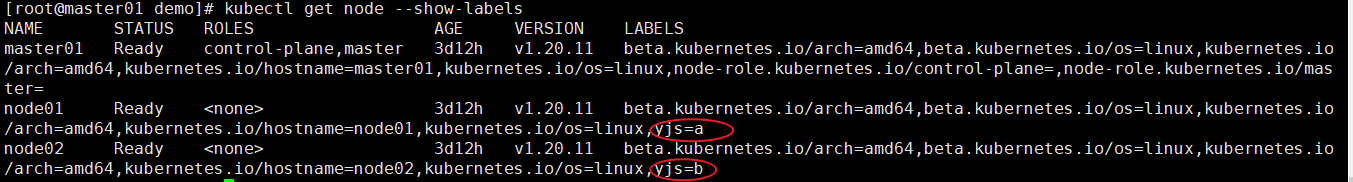

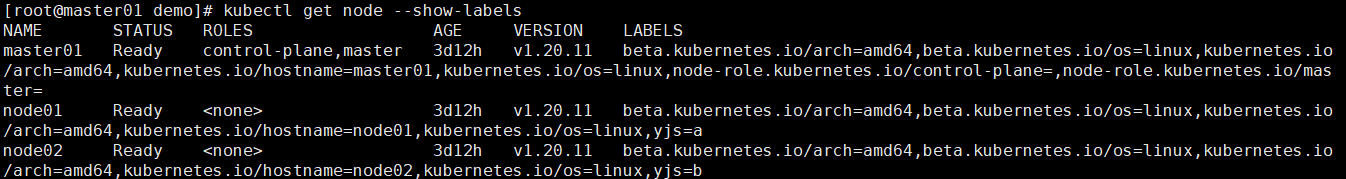

展示标签

kubectl get node --show-labels

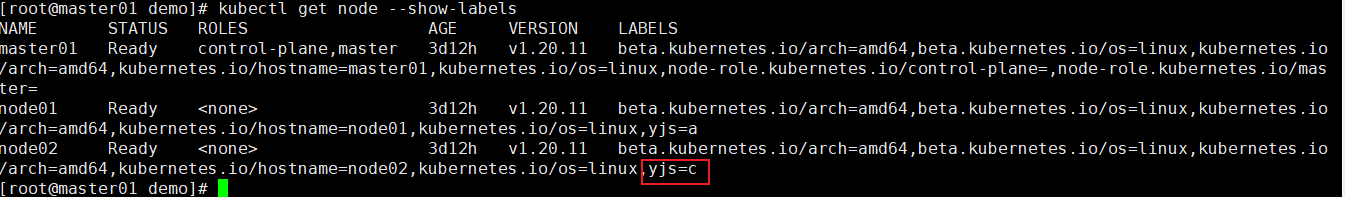

修改label的值

kubectl label node node02 yjs=c --overwrite

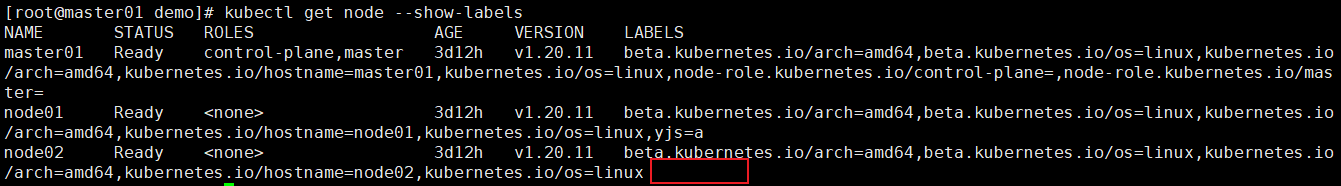

删除标签

kubectl label nodes node02 yjs-

修改成 nodeSelector 调度方式

vim myapp1.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: myapp1
spec:
  replicas: 3
  selector:
    matchLabels:
      app: myapp1
  template:
    metadata:
      labels:
        app: myapp1
    spec:
      nodeSelector:
	    yjs: a
      containers:
      - name: myapp1
        image: soscscs/myapp:v1
        ports:
        - containerPort: 80

kubectl apply -f myapp1.yaml

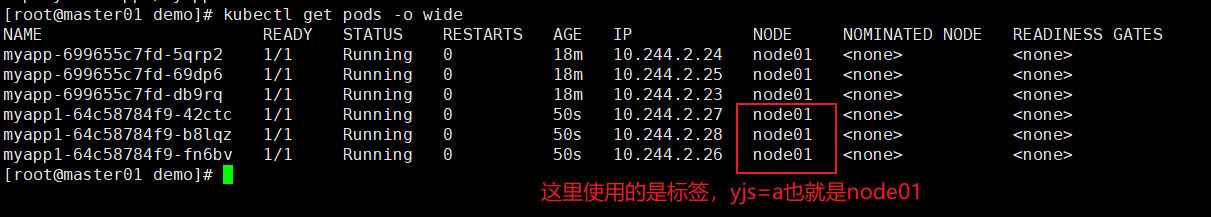

获取pod信息

kubectl get pods -o wide

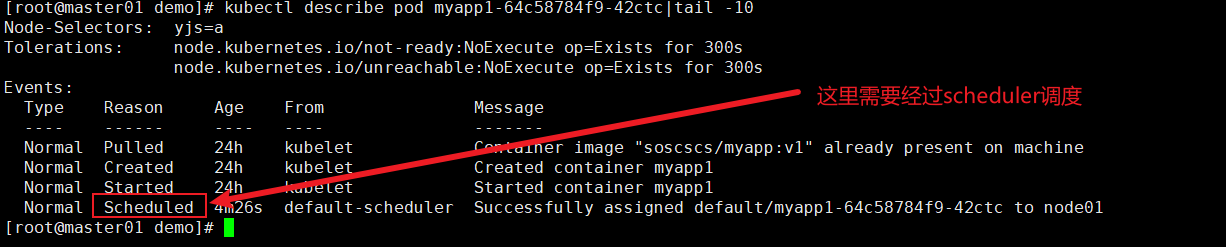

查看详细事件

kubectl describe pod myapp1-64c58784f9-42ctc|tail -10

节点亲和性与 Pod 亲和性

定义

affinity:
  nodeAffinity:
    requiredDuringSchedulingIgnoredDuringExecution:   # 硬策略
    preferredDuringSchedulingIgnoredDuringExecution:  # 软策略

类比举例子

你更"想去"陈老师的班（软策略），还是"必须去"陈老师的班（硬策略）

运算符	含义	通俗理解	示例
In	label 的值在列表中	"只要它的值在我列的名单里，就选上它"	env In (dev, test) → 选出 env=dev 或 env=test 的 Pod
NotIn	label 的值不在列表中	"黑名单里的不要"	env NotIn (prod) → 除了生产环境都选上
Gt	label 的值大于某个数	"比这个数字大的才要"	version Gt 3 → 选出 version=4,5,6... 的 Pod
Lt	label 的值小于某个数	"比这个数字小的才要"	version Lt 3 → 选出 version=1,2 的 Pod
Exists	label 存在即可	"只要有这个标签就算数，不管值是啥"	Exists zone → 只要有 zone 这个标签
DoesNotExist	label 不存在	"没有这个标签的才要"	DoesNotExist debug → 没有 debug 标签的 Pod

硬策略

kubectl get nodes --show-labels

yaml文件

vim pod1.yaml
apiVersion: v1
kind: Pod
metadata:
  name: affinity
  labels:
    app: node-affinity-pod
spec:
  containers:
  - name: with-node-affinity
    image: soscscs/myapp:v1
  affinity:
    nodeAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
        nodeSelectorTerms:
        - matchExpressions:
          - key: kubernetes.io/hostname    #指定node的标签
            operator: NotIn #设置Pod安装到kubernetes.io/hostname的标签值不在values列表中的node上
            values:
            - node02

kubectl apply -f pod1.yaml

查看pod节点

删除所有的容器并不会被创建的命令

kubectl delete deployments --all

软策略

vim pod2.yaml
apiVersion: v1
kind: Pod
metadata:
  name: affinity
  labels:
    app: node-affinity-pod
spec:
  containers:
  - name: with-node-affinity
    image: soscscs/myapp:v1
  affinity:
    nodeAffinity:
      preferredDuringSchedulingIgnoredDuringExecution:
      - weight: 1   #如果有多个软策略选项的话，数值越小，权重越大，优先级越高
        preference:
          matchExpressions:
          - key: kubernetes.io/hostname
            operator: In
            values:
            - node03   # 这里没有node03这个节点

kubectl apply -f pod2.yaml

查看节点信息

软策略加硬策略

vim demo2.yaml

apiVersion: v1
kind: Pod
metadata:
  name: affinity1
  labels:
    app: node-affinity-pod
spec:
  containers:
  - name: with-node-affinity
    image: soscscs/myapp:v1
  affinity:
    nodeAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:   #先满足硬策略，排除有kubernetes.io/hostname=node02标签的节点
        nodeSelectorTerms:
        - matchExpressions:
          - key: kubernetes.io/hostname
            operator: NotIn
            values:
            - node02
      preferredDuringSchedulingIgnoredDuringExecution:  #再满足软策略，优先选择有yjsc=a标签的节点
	  - weight: 1
        preference:
          matchExpressions:
          - key: yjs
            operator: In
            values:
            - a

kubectl apply -f pod2.yaml

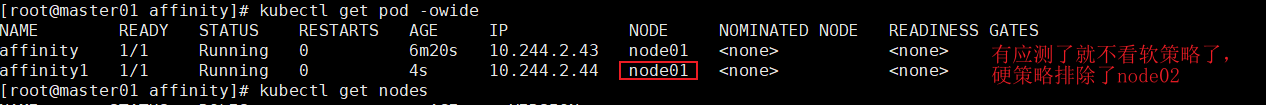

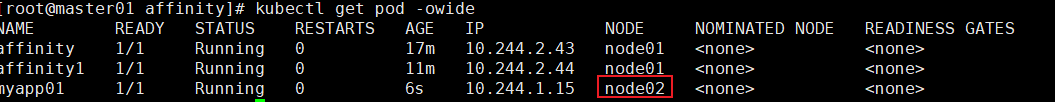

查看信息

Pod 亲和性与反亲和性

调度策略	匹配标签	操作符	拓扑域支持	调度目标
nodeAffinity	主机	IIn, NotIn, Exists,DoesNotExist, Gt, Lt	❌	指定主机
podAffinity	Pod	In, NotIn, Exists,DoesNotExist	✅	与指定 Pod 同域
podAntiAffinity	Pod	In, NotIn, Exists,DoesNotExist	✅	与指定 Pod 不同域

Pod 亲和性调度

创建一个标签为 app=myapp01 的 Pod

vim pod3.yaml

apiVersion: v1
kind: Pod
metadata:
  name: myapp01
  labels:
    app: myapp01
spec:
  containers:
  - name: with-node-affinity
    image: soscscs/myapp:v1

kubectl apply -f pod3.yaml

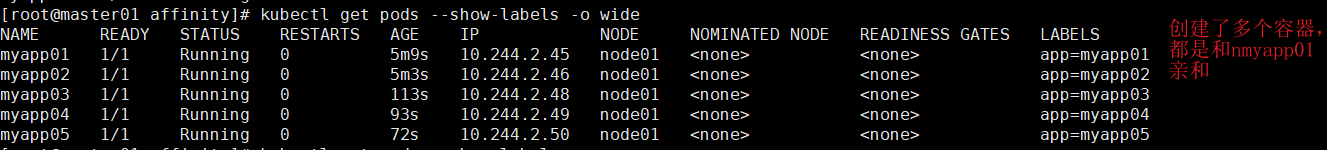

使用 Pod 亲和性调度，创建多个 Pod 资源

apiVersion: v1
kind: Pod
metadata:
  name: myapp02
  labels:
    app: myapp02
spec:
  containers:
  - name: myapp02
    image: soscscs/myapp:v1
  affinity:
    podAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
      - labelSelector:
          matchExpressions:
          - key: app
            operator: In
            values:
            - myapp01
        topologyKey: yjs

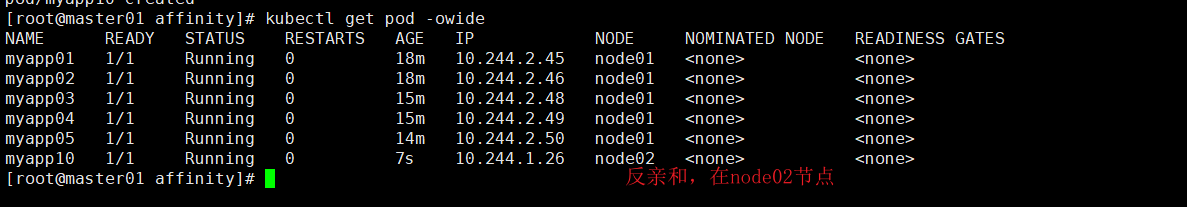

Pod 反亲和性调度

vim pod5.yaml

apiVersion: v1
kind: Pod
metadata:
  name: myapp10
  labels:
    app: myapp10
spec:
  containers:
  - name: myapp10
    image: soscscs/myapp:v1
  affinity:
    podAntiAffinity:
      preferredDuringSchedulingIgnoredDuringExecution:
      - weight: 100
        podAffinityTerm:
          labelSelector:
            matchExpressions:
            - key: app
              operator: In
              values:
              - myapp01
          topologyKey: kubernetes.io/hostname

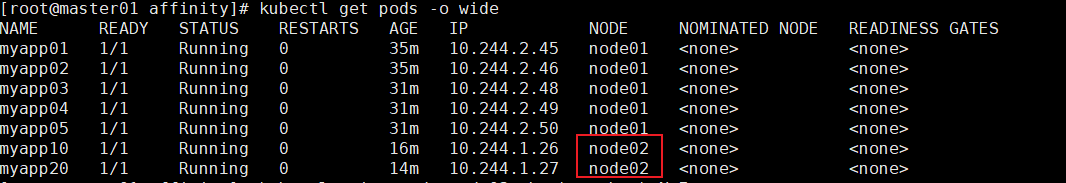

反亲和调度

vim pod6.yaml

apiVersion: v1
kind: Pod
metadata:
  name: myapp20
  labels:
    app: myapp20
spec:
  containers:
  - name: myapp20
    image: soscscs/myapp:v1
  affinity:
    podAntiAffinity:
      requiredDuringSchedulingIgnoredDuringExecution:
      - labelSelector:
          matchExpressions:
          - key: app
            operator: In
            values:
            - myapp01
        topologyKey: yjs

kubectl apply -f pod6.yaml

污点(Taint) 和 容忍(Tolerations)

类型	描述
NoSchedule	不调度到此节点
PreferNoSchedule	尽量避免调度具有该污点的 Node 上
NoExecute	不调度 + 驱逐已存在 Pod（只是将pod放到其他的node上面）

命令示例

# 主节点的污点
kubectl describe node master|grep Taint
Taints:             node-role.kubernetes.io/master:NoSchedule

# node01设置污点
kubectl taint node node01 key1=value1:NoSchedule
kubectl describe node node01|grep Taint
Taints:             key1=value1:NoSchedule


# 去除污点
kubectl taint node node01 key1:NoSchedule-
kubectl describe node node01|grep Taint
Taints:             <none>

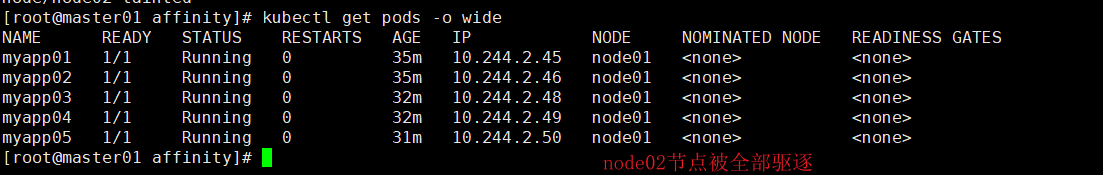

污点(Taint)

kubectl taint node node02 check=mycheck:NoExecute

容忍 (Tolerations)

# 先给两个节点设置污点
kubectl taint node node01 key1=value1:NoSchedule
kubectl taint node node02 key1=value1:NoSchedule

按常理来说，镜像运行不起来

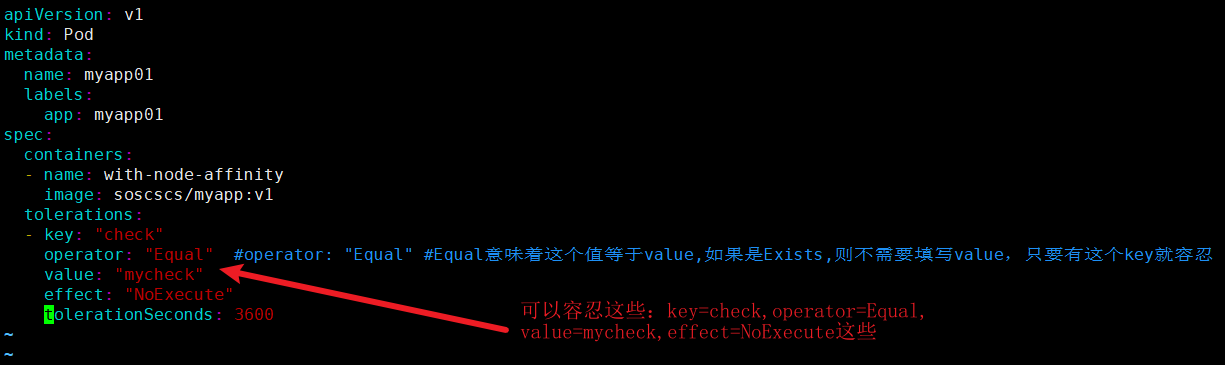

但是我们在文件中加上toleration的参数

vim pod3.yaml
apiVersion: v1
kind: Pod
metadata:
  name: myapp01
  labels:
    app: myapp01
spec:
  containers:
  - name: with-node-affinity
    image: soscscs/myapp:v1
  tolerations:
  - key: "check"
    operator: "Equal"  #operator: "Equal" #Equal意味着这个值等于value,如果是Exists,则不需要填写value，只要有这个key就容忍
    value: "mycheck"
    effect: "NoExecute"
    tolerationSeconds: 3600

仍然能运行起来

kubectl get pod -owide
