🎯常规可见光工业相机在半导体制造领域的应用
在半导体制造全流程中，"晶圆外观缺陷筛查""芯片引脚完整性检测""封装尺寸精度把控" 等基础检测环节，是保障芯片良率的第一道关卡 ------ 若用高精度特种相机（如紫外、红外相机）处理这类基础检测，会导致成本过高；而人工检测不仅效率低，还易因疲劳漏检。常规可见光工业相机（工作波长 400nm-760nm）凭借高性价比、高兼容性、易操作的优势，成为半导体制造基础检测环节的 "标配设备"，可精准捕捉可见光范围内的外观缺陷、尺寸偏差等问题，为后续精密检测筑牢基础。今天就拆解常规可见光工业相机的核心原理，聚焦 3 大半导体制造场景说明其应用价值，再附上 3 大选型注意点，帮你避开 "精度不匹配、适配性差、效率低" 的坑。

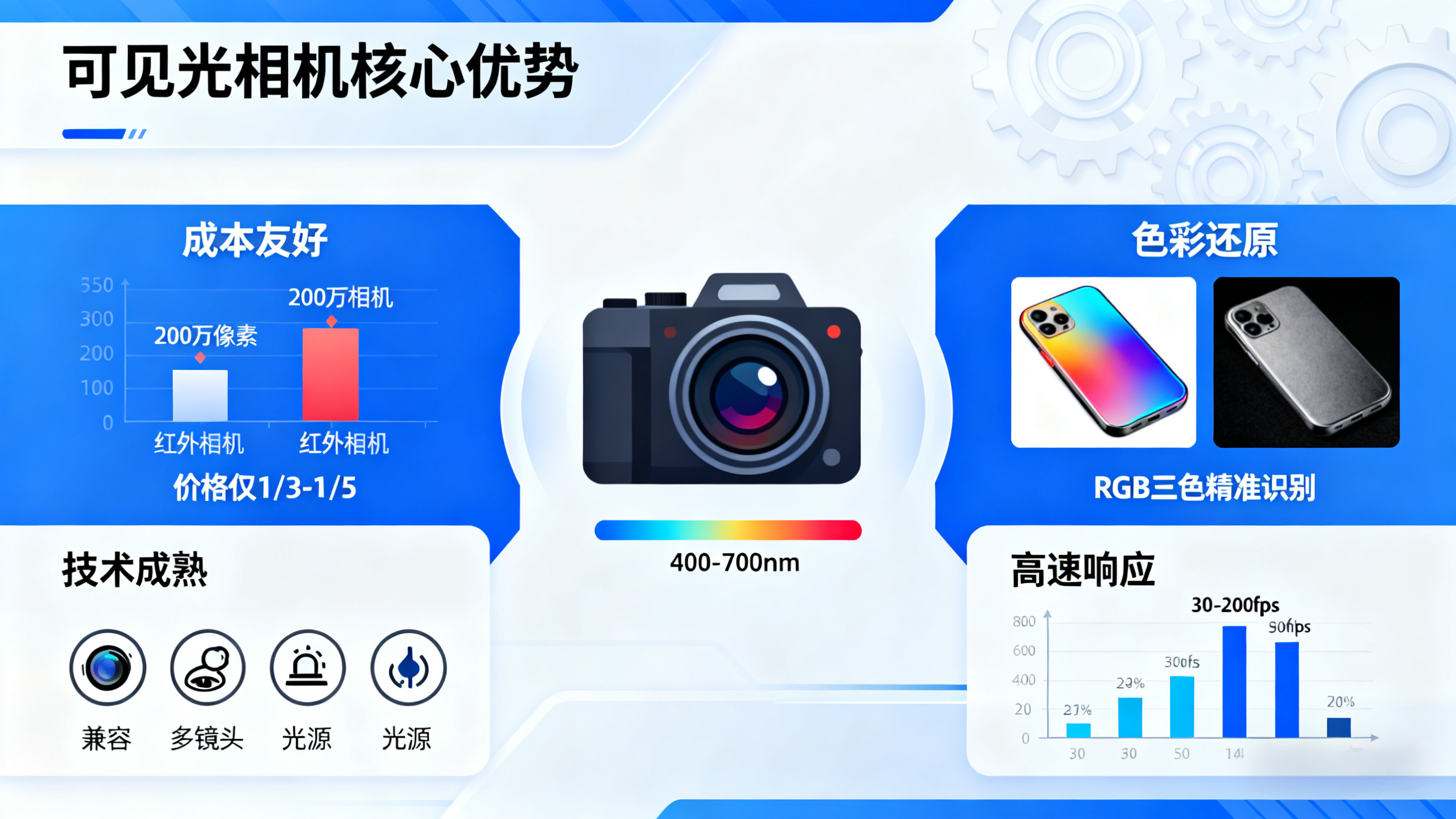

🎯一、先搞懂：常规可见光工业相机为什么能胜任半导体基础检测？核心是 "可见光成像优势"
很多人误以为 "常规可见光工业相机技术简单，仅能做基础观测"，实则其核心价值在于 "适配半导体基础检测的核心需求，平衡精度与成本"：
半导体制造中的基础检测（如外观缺陷、尺寸测量、引脚检测），无需穿透材料或捕捉特殊波段信号，仅需清晰呈现可见光范围内的物体形态 ------ 例如晶圆表面的划痕、崩边，芯片引脚的变形、缺角，封装外壳的尺寸偏差等，均可通过可见光成像精准识别。常规可见光工业相机通过高分辨率 CMOS/CCD 传感器 、低畸变光学镜头 和实时图像传输技术，将物体细节转化为清晰数字图像，配合机器视觉算法（如边缘检测、尺寸测量、缺陷识别），可实现自动化检测，既避免人工漏检，又比特种相机成本低 60%-80%，同时兼容主流视觉系统，无需额外适配专用软件。
简单说：特种相机 "解决特殊难题"，常规可见光工业相机 "筑牢基础防线"，它以高性价比、高兼容性，成为半导体制造基础检测环节的 "性价比之选"。
🎯二、常规可见光工业相机在半导体制造领域的 3 大核心应用场景
常规可见光工业相机的 "高分辨率成像""实时传输""易集成" 特性，在半导体制造的晶圆外观检测、芯片引脚完整性检测、封装尺寸精度把控三大基础环节中，能精准解决传统人工检测的痛点，具体应用如下：
💥1. 场景 1：晶圆外观缺陷筛查 ------ 捕捉表面细节，识别 μm 级划痕与崩边
🌟核心需求
晶圆（如硅晶圆、蓝宝石衬底）在切割、搬运过程中，易产生表面划痕（≥1μm）、边缘崩边（≥5μm）、表面污渍等外观缺陷，这些缺陷若流入后续工序，会导致光刻图案异常或芯片碎裂。基础检测需快速筛查这类缺陷，且成本需可控。
🌟常规可见光工业相机解决方案
选用高分辨率可见光工业相机（分辨率≥2048×2048） ，搭配同轴平行光源（减少表面反光），配合缺陷识别算法（如灰度对比、边缘提取），实现晶圆外观全区域扫描。例如某 8 英寸硅晶圆厂筛查表面缺陷：
-
痛点：人工用显微镜检测，每片晶圆需 15 分钟，漏检率达 18%（尤其 1-3μm 细小花痕），每天检测 200 片晶圆需 50 小时，需 4 名工人轮班；若用紫外相机检测，设备成本超 20 万元 / 台，远超基础检测预算；
-
落地效果：换用 500 万像素可见光工业相机（搭配 8mm 低畸变镜头），配合自动扫描平台，每片晶圆检测时间缩短至 2 分钟，1μm 以上划痕、5μm 以上崩边检出率 99.2%，漏检率降至 0.5%，仅需 1 名工人监控设备，人工成本减少 75%，单台设备成本仅 3 万元，性价比显著。
🌟适配场景
硅晶圆 / 蓝宝石衬底表面划痕、崩边检测、晶圆表面污渍 / 指纹排查、晶圆边缘轮廓完整性筛查。
💥2. 场景 2：芯片引脚完整性检测 ------ 精准识别变形，保障焊接可靠性
🌟核心需求
芯片封装后（如 QFP、DIP 封装），引脚易出现变形、缺角、偏移、氧化等问题 ------ 若引脚变形超过 0.1mm，会导致焊接时接触不良；缺角则可能直接断路，影响芯片功能。这类检测需快速识别引脚形态异常，且需兼容不同封装类型的芯片。
🌟常规可见光工业相机解决方案
选用高速可见光工业相机（帧率≥60fps） ，搭配环形光源（均匀照亮引脚区域），配合引脚定位与缺陷判断算法（如模板匹配、形态学分析），实现多类型芯片引脚自动化检测。例如某 QFP 封装芯片厂检测引脚完整性：
-
痛点：人工用放大镜检测，每颗芯片需 30 秒，引脚变形漏检率 22%（尤其 0.1-0.2mm 细微变形），每天检测 1 万颗芯片需 83 小时，且无法兼容不同引脚数量的芯片（需重新熟悉检测标准）；
-
落地效果：换用 200 万像素高速可见光工业相机（帧率 80fps），搭配可调节环形光源，通过算法预设不同封装类型的引脚模板（支持 QFP-44、QFP-64 等 10 余种型号），每颗芯片检测时间缩短至 3 秒，引脚变形、缺角检出率 99.5%，漏检率降至 0.3%，每天检测 1 万颗芯片仅需 8.3 小时，兼容多型号芯片无需重新调试。
🌟适配场景
QFP/DIP/SOP 封装芯片引脚变形、缺角检测、芯片引脚氧化 / 污渍识别、引脚间距一致性筛查。
💥3. 场景 3：封装尺寸精度把控 ------ 实时测量偏差，确保装配兼容性
🌟核心需求
芯片封装完成后（如 BGA、CSP 封装），需检测封装外壳的长、宽、高尺寸及引脚间距 ------ 若尺寸偏差超过 0.05mm，会导致芯片无法适配电路板插槽；引脚间距异常则可能引发短路。这类检测需实时测量尺寸，且精度需满足基础装配要求。
🌟常规可见光工业相机解决方案
选用高像素可见光工业相机（像素≥1200 万） ，搭配远心镜头（减少透视误差），配合尺寸测量算法（如亚像素边缘定位、几何计算），实现封装尺寸实时测量。例如某 BGA 封装芯片厂把控尺寸精度：
-
痛点：人工用卡尺测量，每颗芯片需 1 分钟，尺寸测量误差 ±0.03mm（无法满足 ±0.01mm 的基础精度要求），且无法测量引脚间距等细微尺寸，每天因尺寸偏差导致的装配不良率达 6%；
-
落地效果：换用 1200 万像素可见光工业相机（搭配 25mm 远心镜头），通过亚像素边缘定位算法，封装长、宽、高测量精度达 ±0.005mm，引脚间距测量精度达 ±0.003mm，每颗芯片检测时间缩短至 10 秒，装配不良率降至 0.4%，无需人工干预，可直接与产线 MES 系统对接，实现尺寸数据实时上传。
🌟适配场景
BGA/CSP 封装外壳尺寸测量、芯片封装厚度检测、引脚间距 / 排列一致性把控、封装外壳平整度筛查。
🎯三、常规可见光工业相机选型与使用 3 大注意点：避开 "基础检测踩坑"
- 按 "检测需求选核心参数"，不盲目追求 "高像素"：
-
外观缺陷检测（如晶圆划痕）：优先看 "分辨率"（≥2048×2048，确保捕捉 μm 级细节）和 "镜头畸变率"（≤0.1%，避免缺陷误判），无需过度追求高帧率（30fps 即可满足需求）；
-
引脚完整性检测（如 QFP 引脚）：重点看 "帧率"（≥60fps，适配高速产线）和 "色彩还原度"（需区分引脚氧化与正常区域，建议选彩色相机）；
-
尺寸精度把控（如封装尺寸）：关注 "像素尺寸"（≤3.75μm，配合远心镜头提升测量精度）和 "图像传输接口"（选 GigE Vision，确保数据实时传输不延迟）；
（注：高像素≠高适配，如外观检测选 500 万像素已足够，盲目选 2000 万像素会增加数据处理压力，降低检测效率）。
- 按 "产线环境做适配"，避免 "稳定性差"：
-
洁净度适配：半导体洁净车间（Class 100-Class 1000）需选防尘等级 IP65 以上的相机，镜头加防雾涂层（避免洁净车间湿度变化导致镜头起雾）；
-
振动与温度：产线若有轻微振动（如流水线传输），选带减震安装支架的相机；工作温度控制在 0℃-40℃（常规相机适用范围），若车间温度波动大，需加装恒温罩；
-
光源匹配：根据检测对象特性选光源 ------ 检测高反光表面（如金属引脚）用环形漫射光源，检测平面缺陷（如晶圆划痕）用同轴平行光源，避免光源不当导致缺陷漏检。
- 按 "系统兼容性与运维"，避免 "落地难"：
-
软件适配：确认相机支持主流机器视觉软件（如 Halcon、VisionPro），避免无法调用缺陷识别、尺寸测量等算法；若需对接产线 MES 系统，需确认相机支持 OPC UA 等工业通信协议；
-
校准频率：定期（如每两周 1 次）用标准靶板校准相机的分辨率、畸变率和测量精度 ------ 外观检测相机重点校准缺陷识别阈值，尺寸测量相机重点校准亚像素定位精度，避免长期使用导致数据偏差；
-
日常维护：清洁镜头时用专用无尘镜头纸蘸取镜头清洁剂轻轻擦拭，禁止用普通纸巾（避免划伤镜头镀膜）；定期检查相机接口（如 USB3.0、GigE）是否松动，避免数据传输中断。
🎯总结：常规可见光工业相机 ------ 半导体基础检测的 "性价比基石"
在半导体制造中，常规可见光工业相机虽无法解决 "穿透材料、捕捉特殊信号" 等复杂检测难题，但在基础检测环节（外观缺陷、引脚检测、尺寸把控）中，以 "高性价比、高兼容性、易操作" 的优势，成为不可或缺的基础设备。选相机前，先明确 "检测类型（外观 / 引脚 / 尺寸）、产线速度、精度需求"，再对号入座，就能用合理成本实现基础检测的自动化、精准化，为半导体制造全流程良率保驾护航。
