一、 项目痛点：性能与集成之间的两难抉择

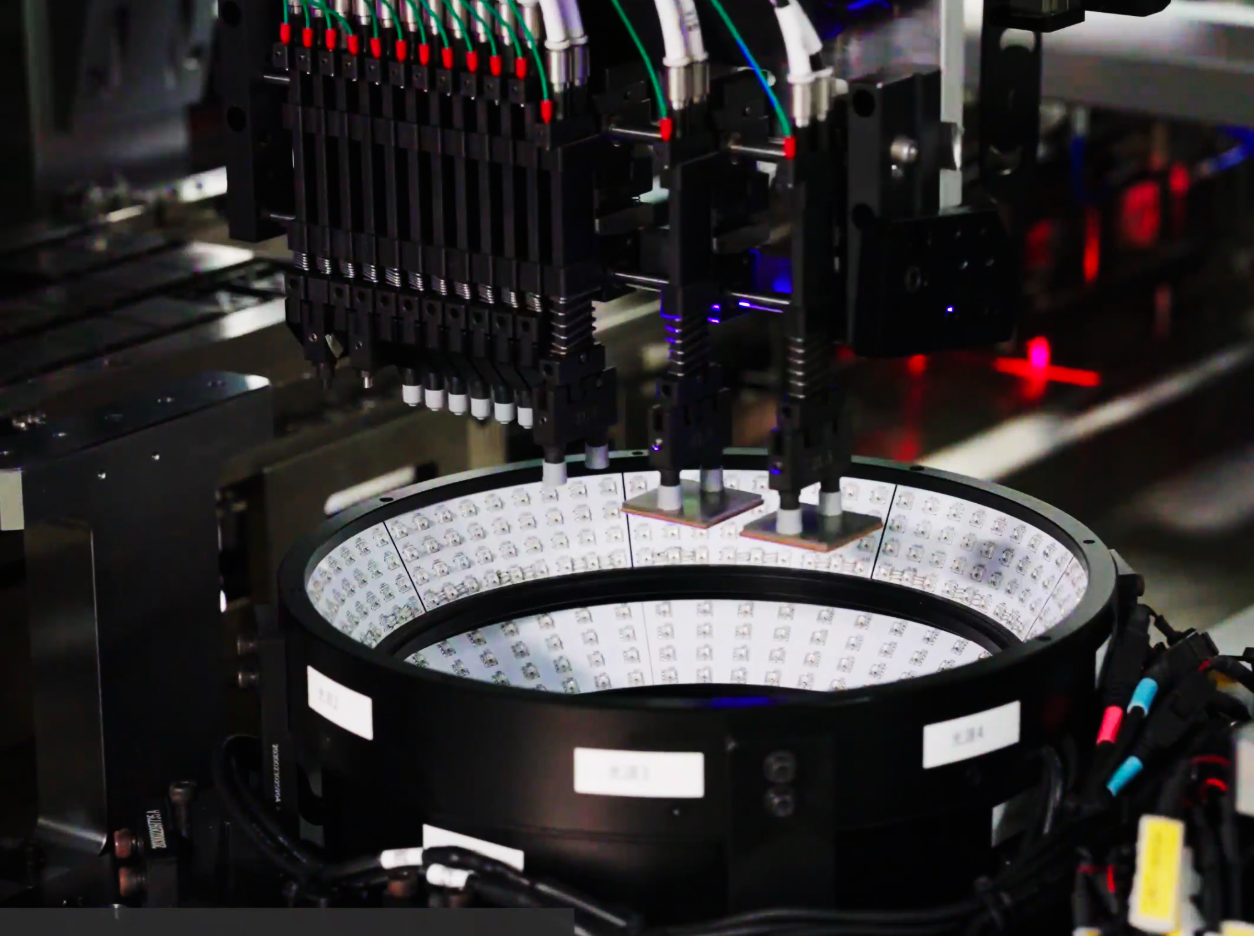

某精密电子装备制造商正在开发新一代贴装设备。该项目选择了控制性能卓越、拓扑灵活的欧姆龙NJ系列PLC作为主控制器，其内置的EtherCAT总线技术非常适合实现多轴高同步性的运动控制。然而，设备中的多个关键运动轴却选用了性能优异、动态响应极佳的三菱MR-J5系列伺服驱动系统，该系列伺服原生支持的是三菱的CCLink IE Field Basic网络。
项目陷入了两难境地：
-
协议直接不兼容：EtherCAT与CCLink IE Field Basic是两种不同的高速实时以太网技术，物理层和数据链路层均无法直接通信。欧姆龙PLC无法直接作为CCLink IE主站来控制和读写三菱伺服。
-
性能损失风险：若放弃使用三菱伺服，强行统一为支持EtherCAT的伺服，可能无法满足特定轴对扭矩和响应速度的极致要求；若放弃欧姆龙PLC，则可能损失其在复杂逻辑和流程控制上的优势。
-
系统复杂性高：传统的解决方案可能需要增加一套三菱的PLC作为CCLink IE主站，再通过上位机或自定义协议与欧姆龙PLC通信，这会导致系统架构复杂、成本激增、编程调试困难，并引入额外的通讯延迟，无法满足贴装工艺对实时性的严苛要求。

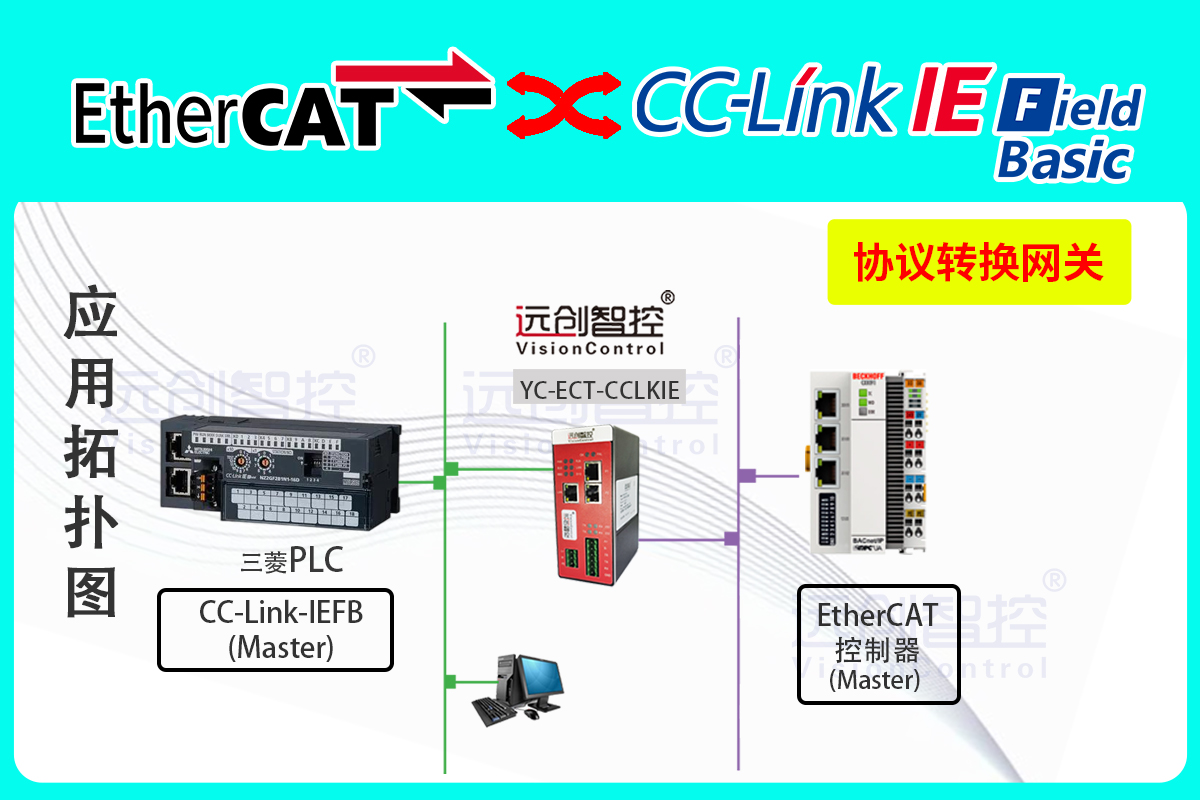

二、 解决方案： 远创智控 YC-ECT-CCLKIE 协议转换网关
为解决这一核心痛点，我们引入了远创智控 YC-ECT-CCLKIE协议转换网关 。这款产品不仅仅是一个简单的协议转换器，更是一个集成了边缘计算网关 能力的智能网关。
网关功能简介：
双向协议透明转换：网关充当了EtherCAT与CCLink IE Field Basic网络之间的"高速翻译官"。它在EtherCAT侧作为从站，被欧姆龙主站识别和循环访问；在CCLink IE侧作为主站，主动扫描并控制三菱伺服从站。
数据映射与同步：网关内部建立了精确的映射关系，将欧姆龙PLC发送给网关的过程数据（Outputs），如目标位置、速度、转矩，实时转换为CCLink IE报文发送给三菱伺服；同时，将三菱伺服反馈的实际位置、状态、报警等数据（Inputs）实时打包成EtherCAT报文送回给欧姆龙PLC。
高性能与低延迟：专为工业运动控制设计的硬件和固件，确保了极低的协议转换延迟，通常可在微秒级别完成，满足绝大多数高动态响应应用的需求。
边缘预处理能力：作为边缘计算网关，它可配置对伺服数据进行初步处理，如单位换算、限值监控、简易凸轮曲线生成等，减轻主PLC的运算负担，体现了智能网关的先进性。
集中式数据采集器：所有连接的CCLink IE伺服设备数据，均通过此网关一个节点进行汇聚和转发，简化了网络结构，实现了数据的集中采集。
三、 实施过程与清晰的系统拓扑

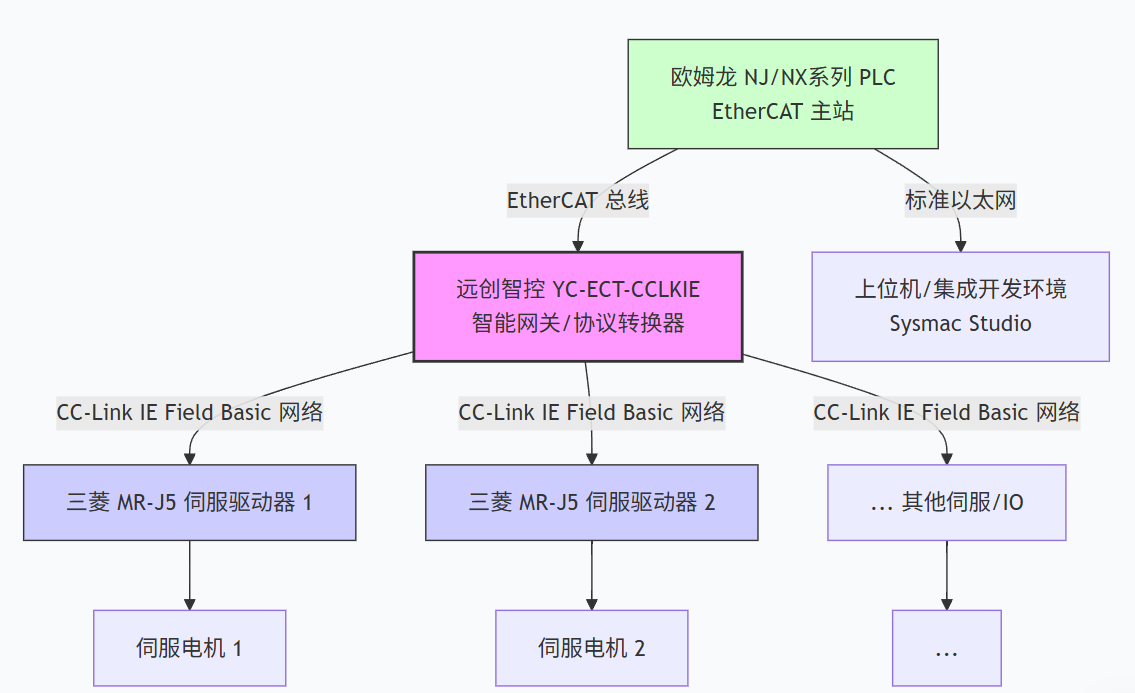

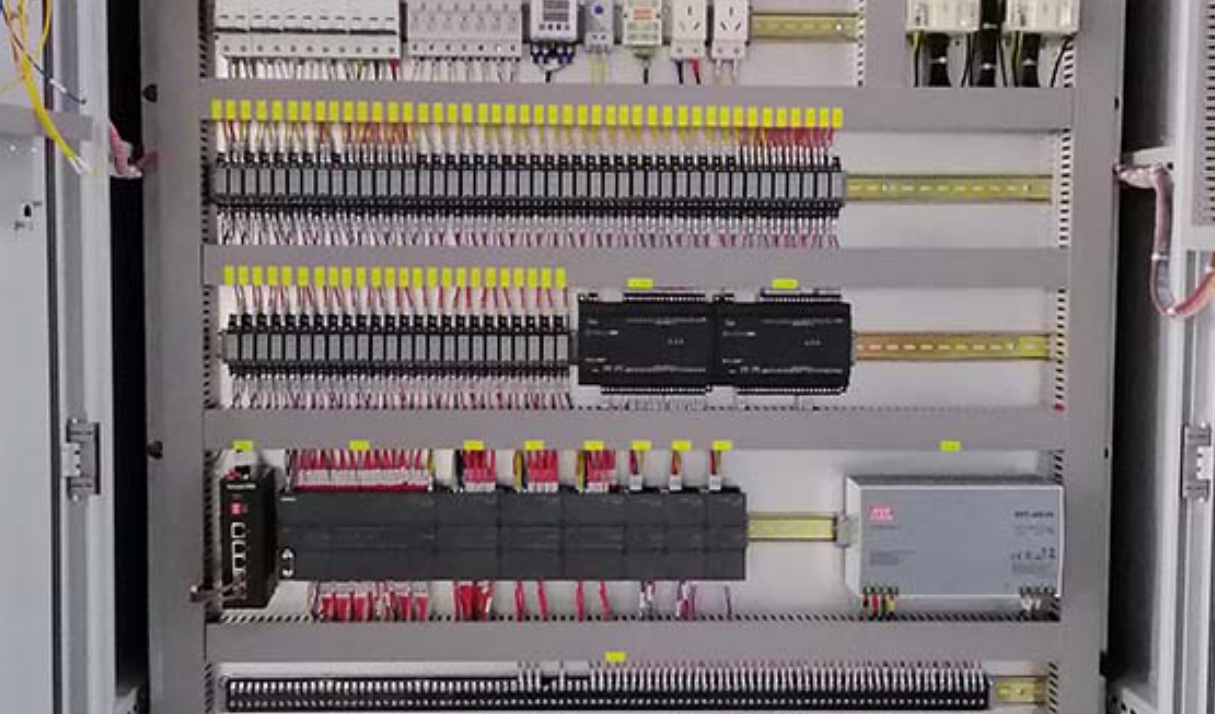

- 硬件连接与拓扑构建
- 软件配置
欧姆龙侧：在欧姆龙的Sysmac Studio集成开发环境中，导入远创智控提供的ESI (EtherCAT Slave Information)文件。将网关添加为EtherCAT网络上的一个从站设备。根据手册，配置其PDO（过程数据对象）映射，例如，分配64字节输出（控制伺服）和64字节输入（读取伺服状态）。
网关侧：使用远创智控的配置软件，进行两步操作：
-
CCLink IE网络配置：扫描并设定所有连接的三菱伺服从站的站号、型号，并设置网关的通讯参数（如波特率）。
-
数据映射表配置：建立EtherCAT PDO与CCLink IE伺服数据之间的精确映射。例如，将欧姆龙发送数据的第1-4字节（32位整数）映射到1号伺服的"目标位置"寄存器；将1号伺服的"实际位置"寄存器映射到欧姆龙接收数据的第1-4字节。
三菱侧：无需复杂编程，仅需通过伺服面板或软件设置其站号、通讯速率等基本参数，与网关的CCLink IE配置匹配即可。
完成配置并下载后，欧姆龙PLC即可像控制本地EtherCAT伺服一样，直接对三菱伺服进行精确的位置、速度或转矩控制。

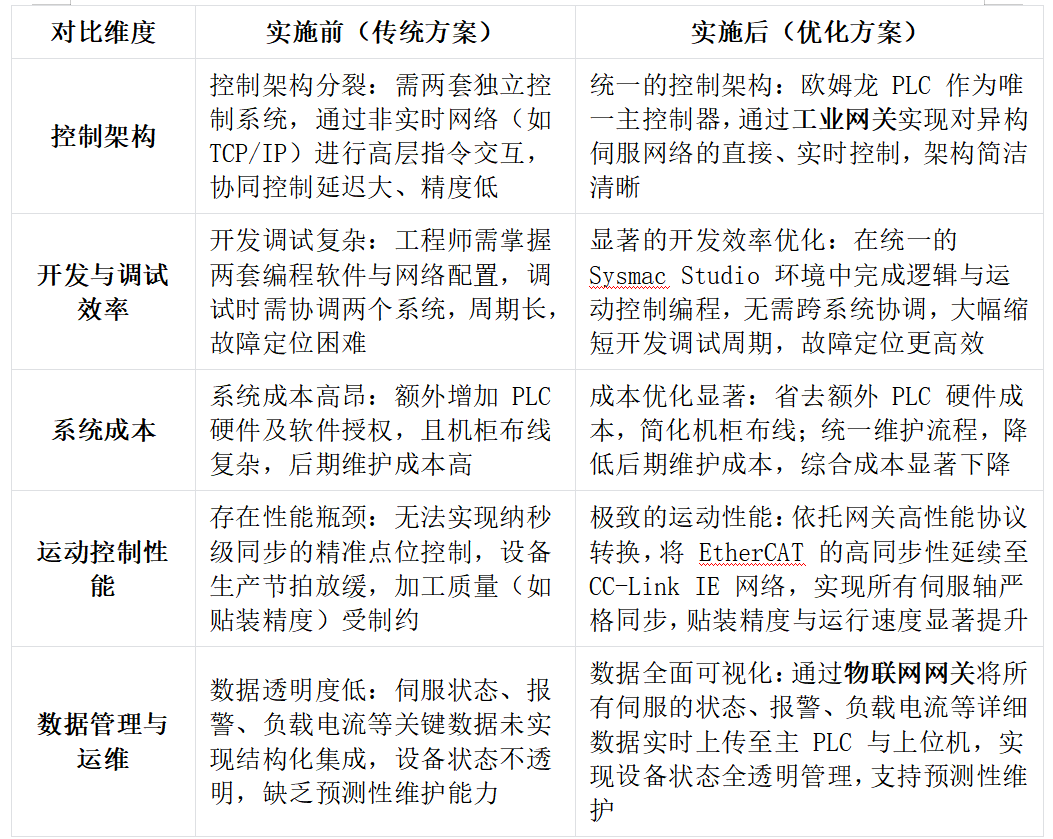

四、 应用效果与实施前后对比
五、 行业推广与前景展望
这种通过智能网关实现异构总线融合的方案，在追求高速、高精、高柔性的现代制造业中需求巨大。我们重点推荐以下主流且前景广阔的行业：
-
锂电生产设备：在涂布、卷绕、分切等工序中，常需要将不同品牌的视觉系统（EtherCAT）、专机（CCLink IE）和执行机构无缝集成。该网关是实现整线设备协同和数据统一的利器。
-
工业机器人与半导体设备：机器人本体控制器（常用EtherCAT）与末端执行器、周边传输模块（可能使用CCLink IE）需要精密配合。该方案是实现机器人工作站高度自动化的关键。
-
光伏面板制造：串焊机、排版机等设备集成了大量伺服轴和传感器，网关能有效整合不同协议的最佳部件，打造高性能、低成本的生产线。
-
高端包装与印刷机械：这类设备对多轴同步和套准精度要求极高，允许设备制造商自由选择各运动单元的最优解决方案，通过边缘计算网关 进行数据汇聚与预处理，实现智能化工艺调整。
六、 总结
远创智控 YC-ECT-CCLKIE协议转换网关 的成功应用证明，在工业自动化领域，协议的差异性不应成为技术选型和性能提升的障碍。这款产品集工业网关的可靠性、物联网网关 的互联性、边缘计算网关的智能性于一身，是名副其实的智能网关 和高效的数据采集器。
它通过精湛的协议转换技术，将欧姆龙EtherCAT控制网络的开放性与三菱CCLink IE伺服驱动的高性能完美结合，为客户提供了"鱼与熊掌兼得"的最佳解决方案。这不仅大幅提升了设备的综合性能与开发效率，更降低了全生命周期的成本。随着智能制造的深入发展，这种灵活、高效、开放的集成方案必将成为设备制造商提升核心竞争力的重要手段，在更多前沿工业领域绽放异彩。
《具体内容配置过程及其他相关咨询请与武工留言交流》
