本案例stm32与淘晶驰串口屏双向通讯例程，包含了stm32cube mx生成的keil MDK工程（HAL库），STM32F103C8T6,STM32F103ZET6单片机都能正常向串口屏发送数据和接收来自串口屏数据，电脑的串口助手能收到打印的数据。注意，以下代码仅为演示代码，用于测试显示屏能实现最基本的通信功能，如果您需要在正式产品中进行使用，请根据自己的需求对代码进行相应的优化和修改，或以自己的方式实现相应的功能。
一、开发环境
单片机：STM32F103C8T6
Keil版本：5.32
STM32CubeMX版本：6.12.0
STM32Cube MCU Packges版本：STM32F1xx_DFP.2.3.0
串口：USART2(PA2,PA3).一定要注意，例程是用的是串口2的，不要接到串口1上去了。
单片机、串口屏与 PC 的联合调试：

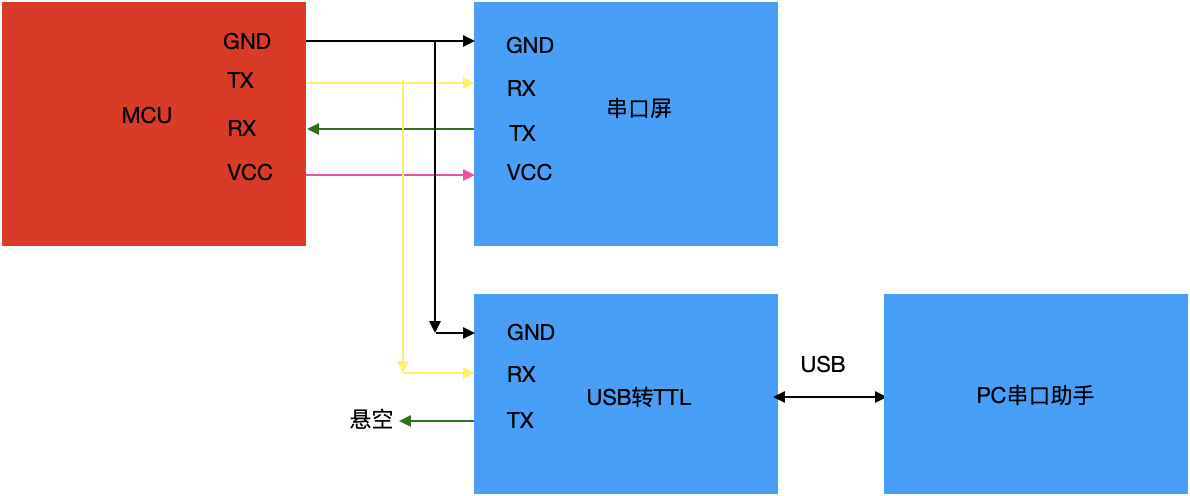

接线方式如图所示
⚠️ 注意：单片机 UART2_RX ← USB转TTL的 TXD不接,悬空（原用于接收电脑发来的指令）
USB转TTL的 TX 和 串口屏的 TX 同时接到单片机的 RX 引脚，会造成信号冲突，会造成接受异常,所以，只接USB转TTL的 RX，USB转TTL的 TX不接。
二、配置STM32CubeMX， 使用keil5（MDK）开发
0、启动STM32CubeMX，新建STM32CubeMX项目

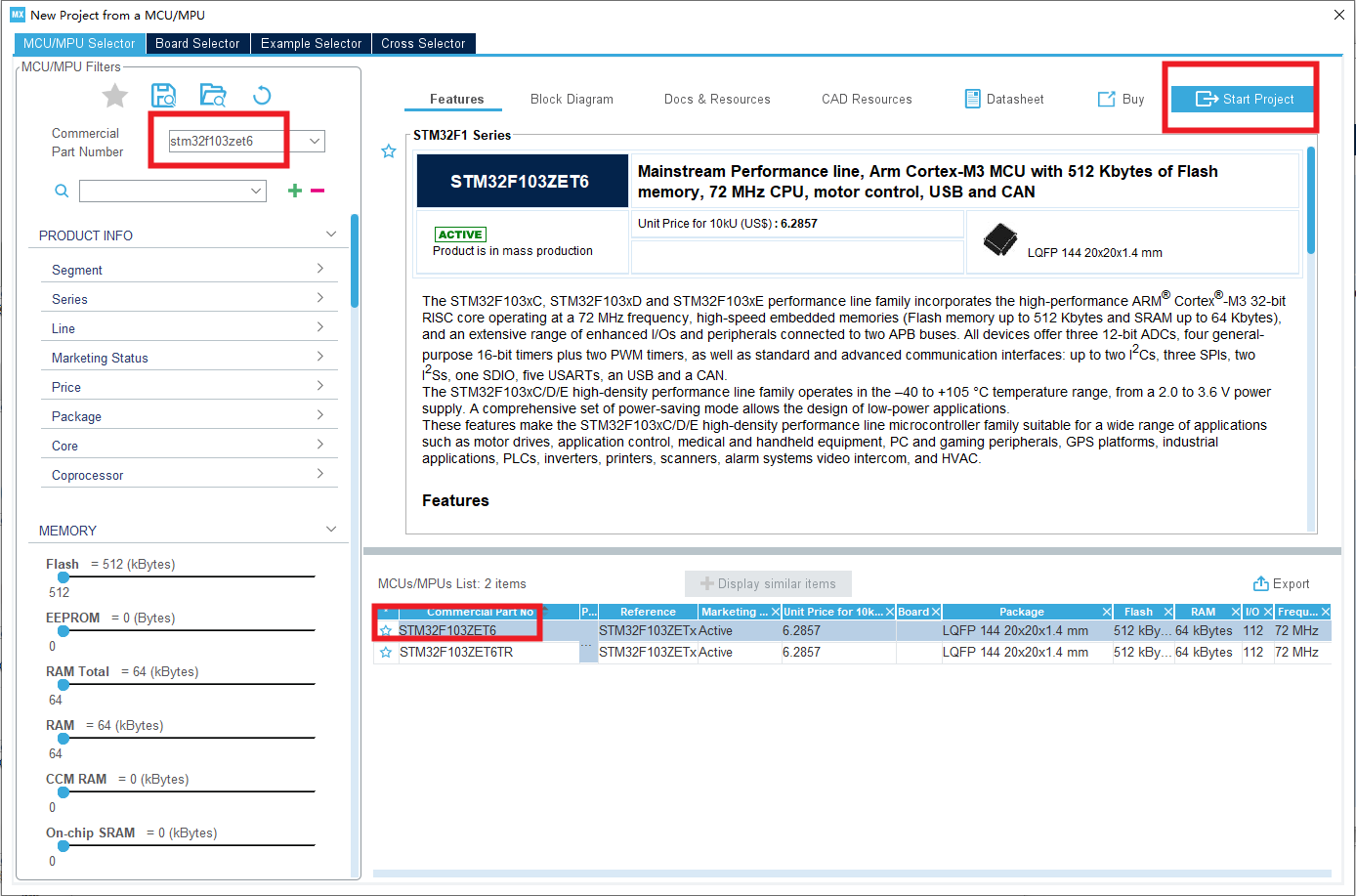

选择MCU：在软件中选择你的STM32型号-STM32F103C8T6,如果你的单片机是STM32F103ZET6就选择对应的型号。

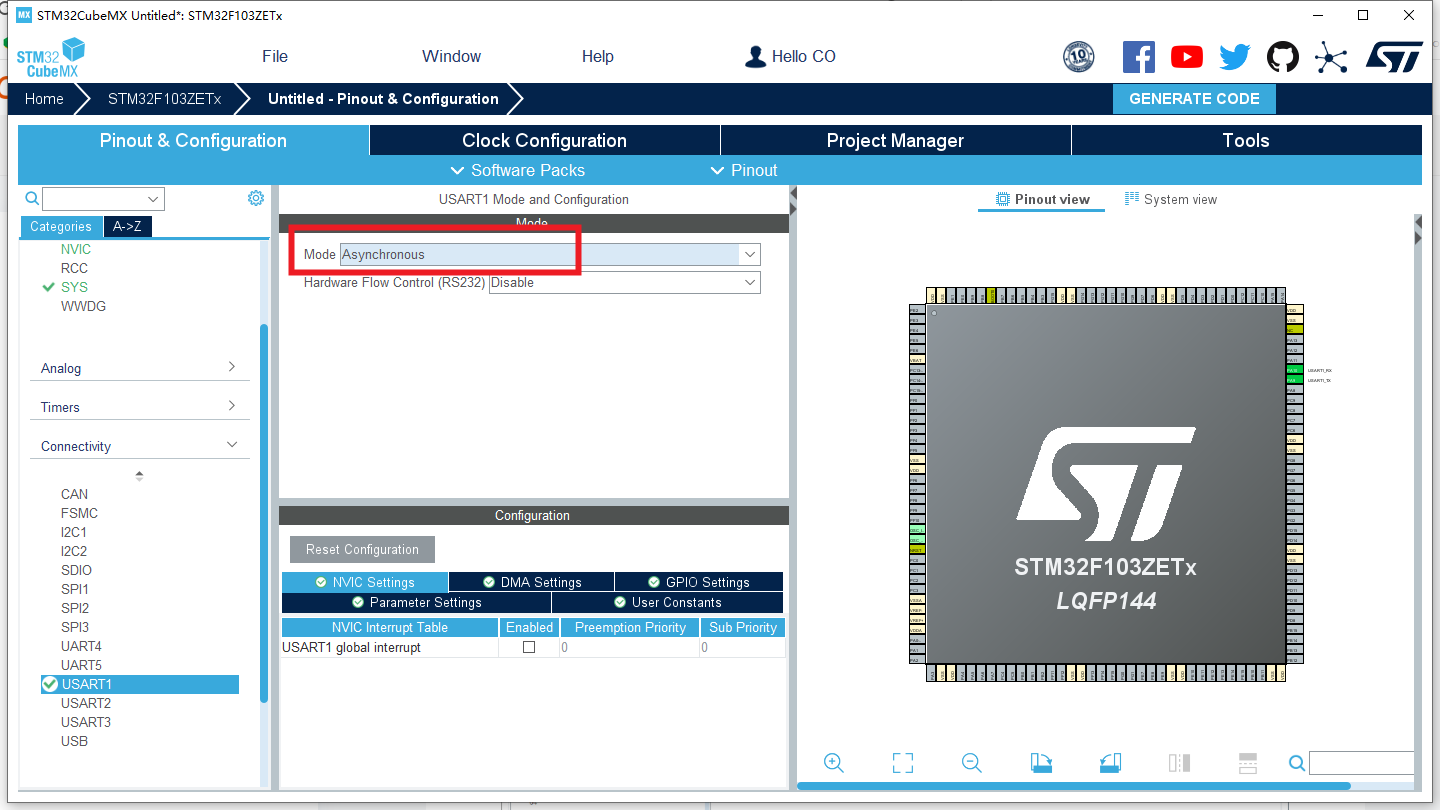

**USART2配置：**选择异步模式。注意是串口2，USART2(PA2,PA3).

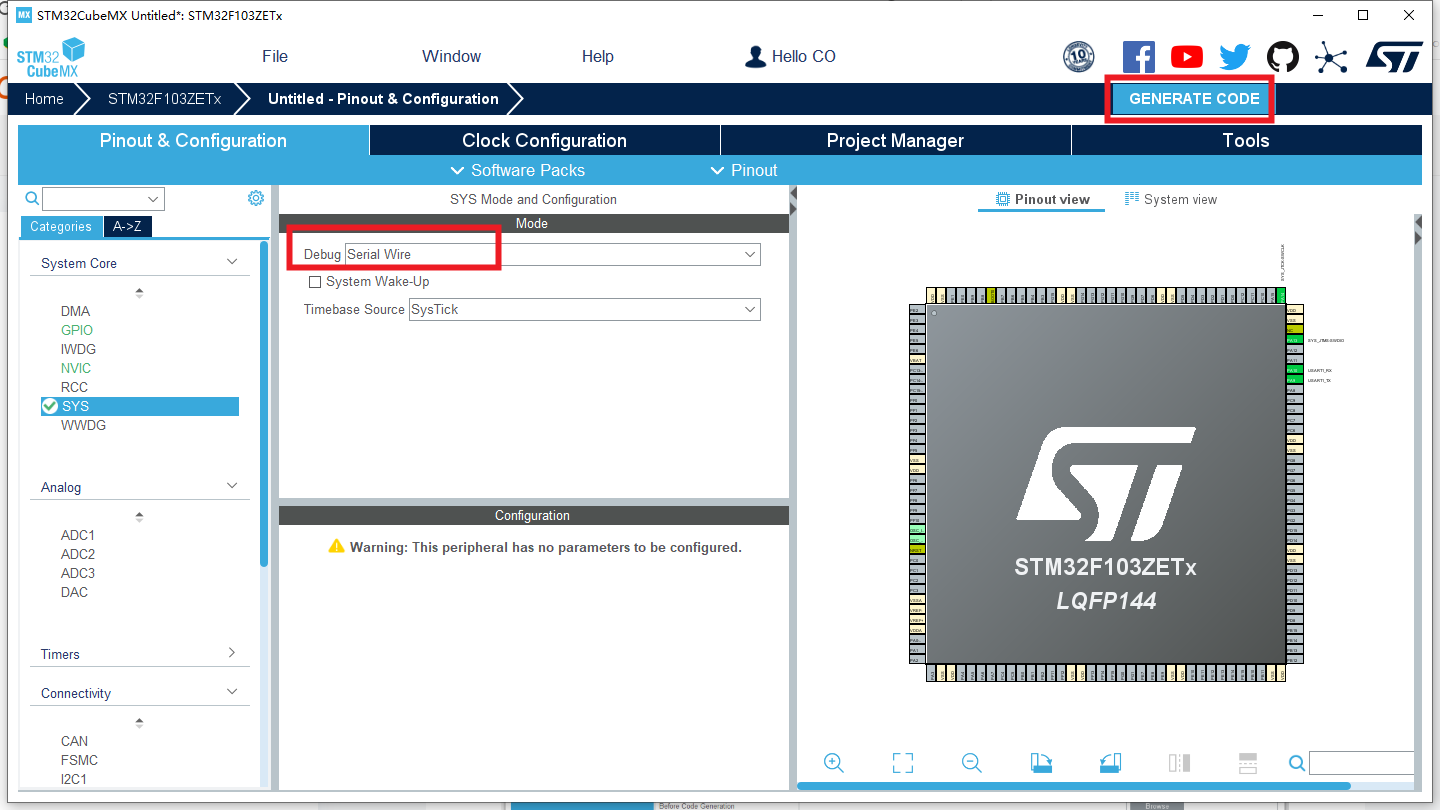

使能Debug功能：Serial Wire，HAL库时基选择：SysTick，生成代码

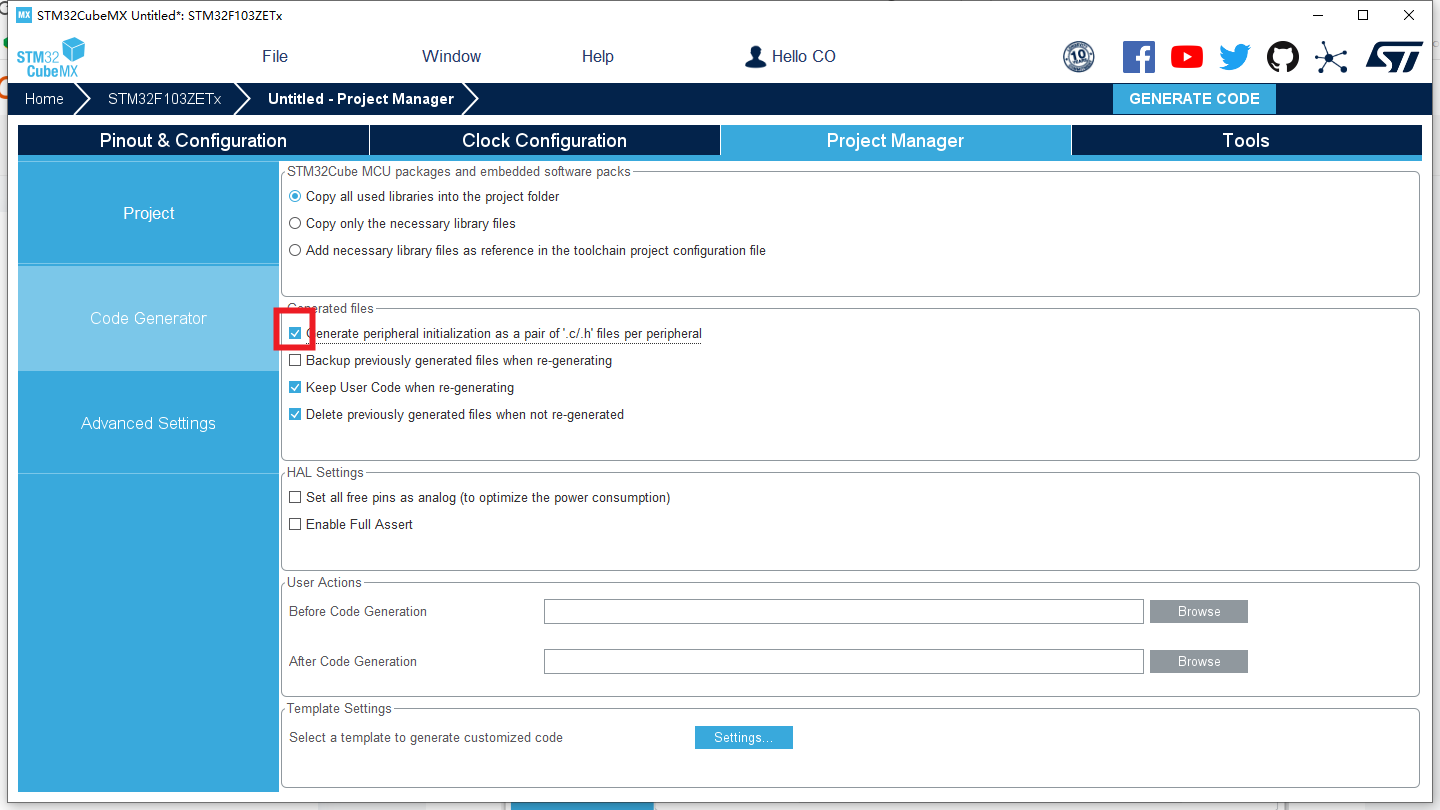

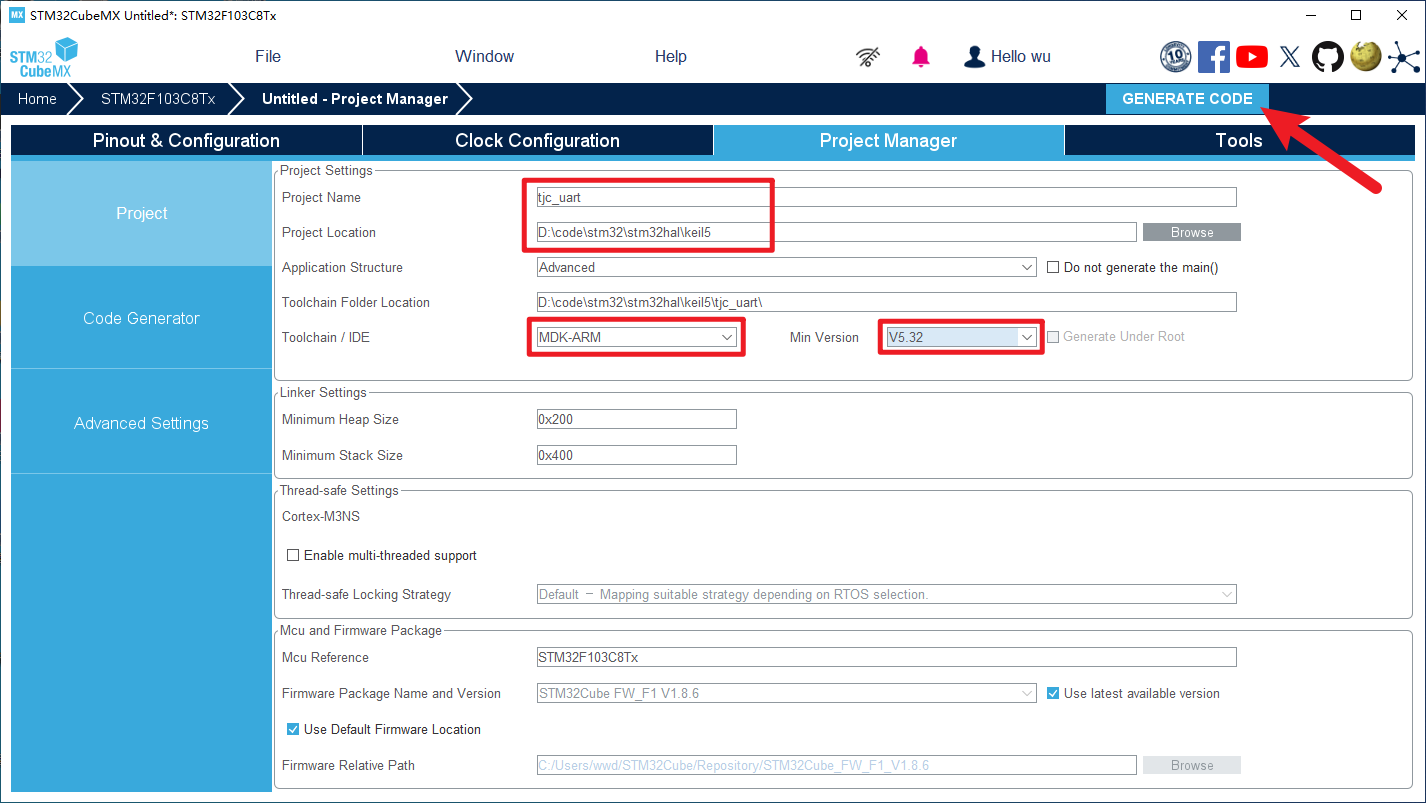

1、切换到Project Manager界面，设置Project Name（工程名称）和Project Location（工程路径），最后点击GENERATE CODE来生成代码。

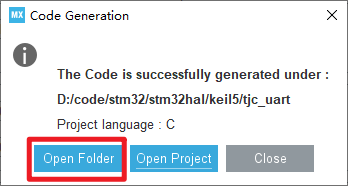

2、点击打开文件夹
3、将淘晶驰串口屏头文件复制到这个目录下

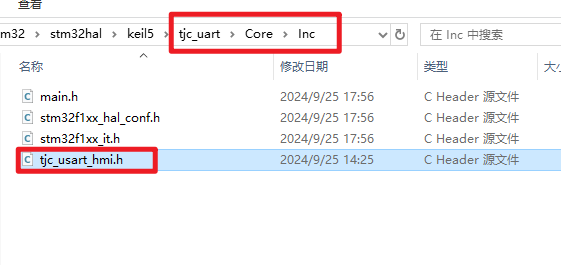

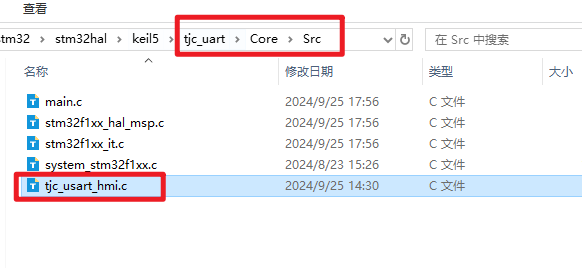

4、将官方提供的tjc_usart_hmi.c复制到Src文件夹，将tjc_usart_hmi.h复制到Inc文件夹（这两个文件会在后面的工程里提供，需要自行从工程里找到然后导入自己的工程中）。

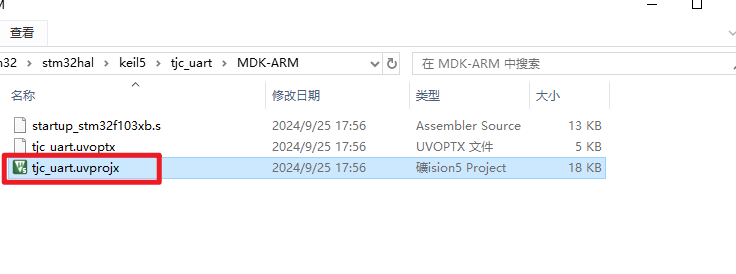

5、打开工程
6、将刚刚的文件添加到工程文件中

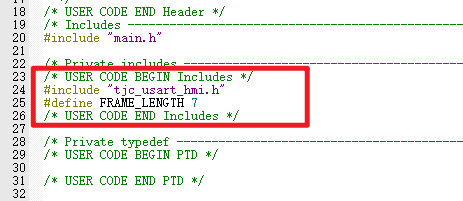

7、添加include和define定义

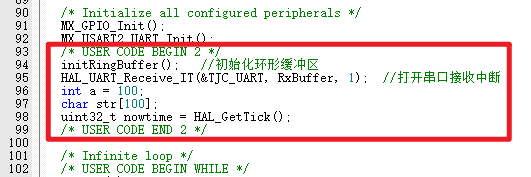

8、添加初始化和变量定义

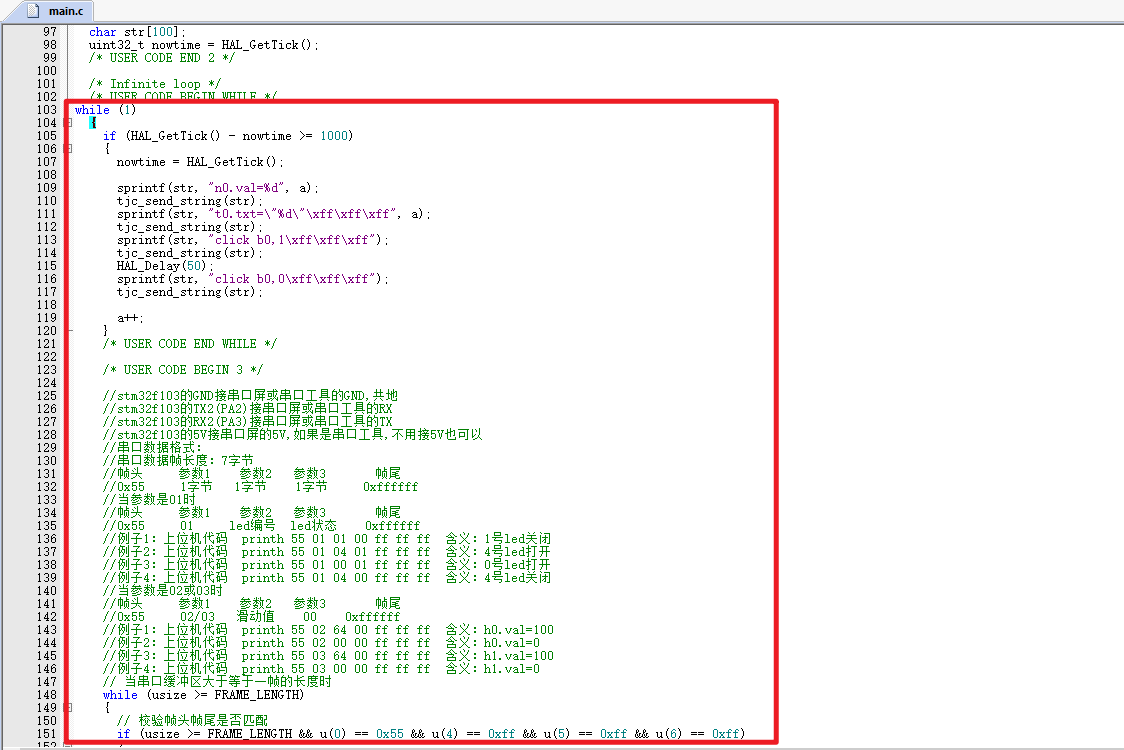

9、在while里添加串口发送和解析的代码

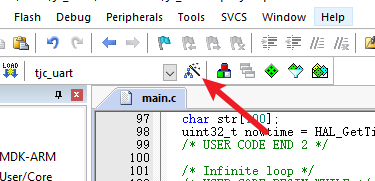

10、点击魔法棒的图标，配置一下调试器

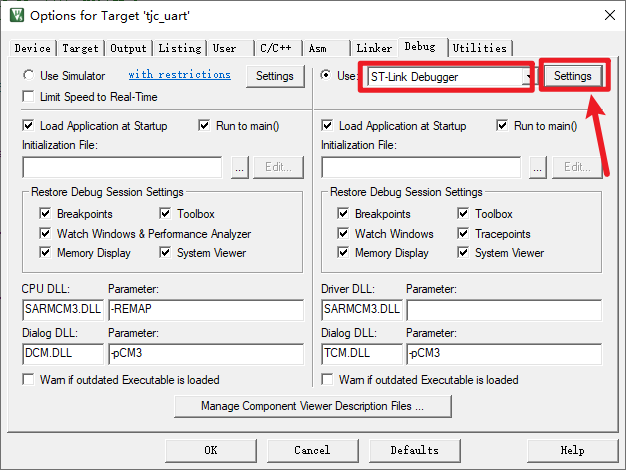

11、选择你的调试器，我这里使用的是st-link，选择完毕后点击Settings

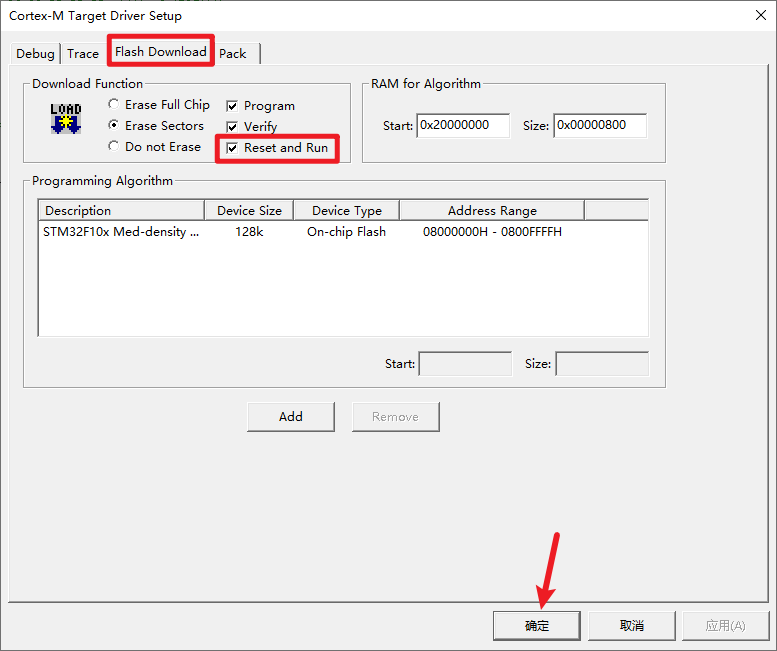

12、切换到Flash Download标签，勾选 Reset and Run

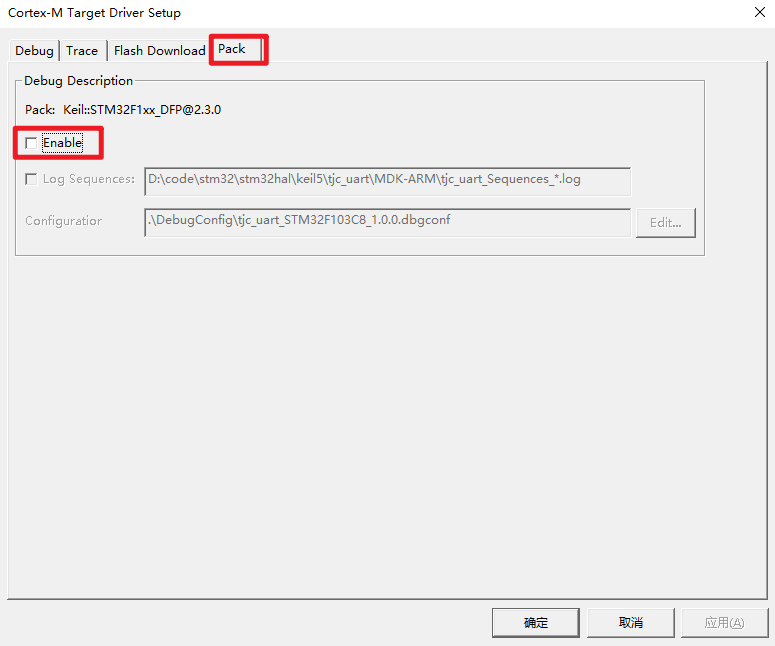

13、点击Pack，取消勾选Enable，所有设置就完毕了
14、主界面的两个按钮分别是编译和下载

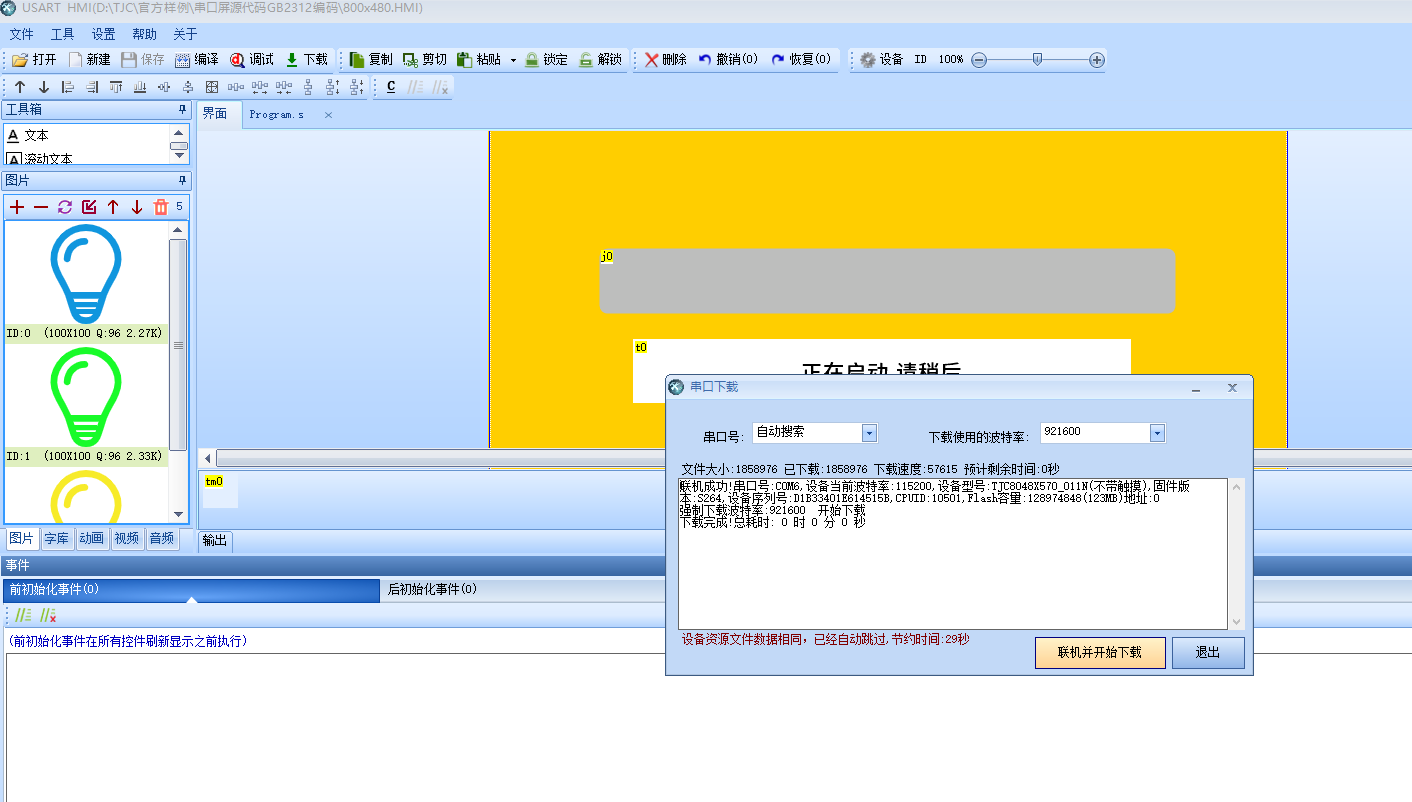

三、测试结果

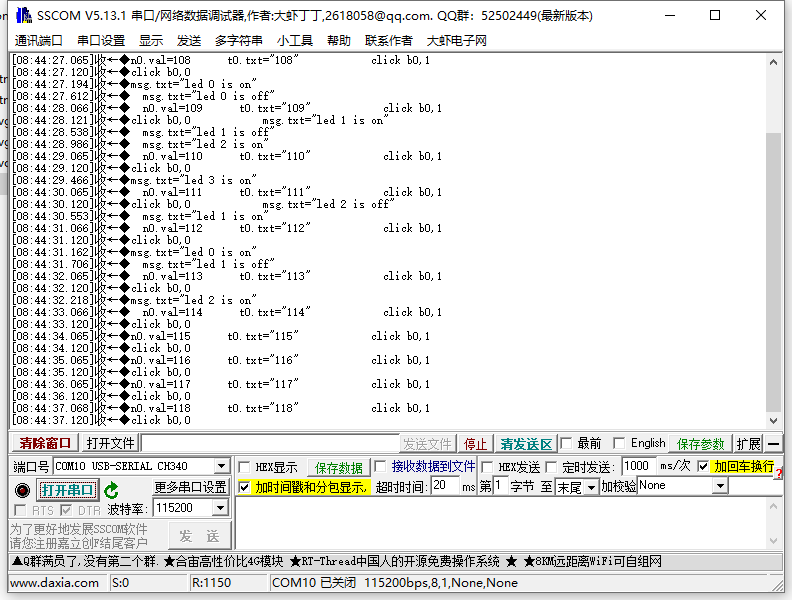

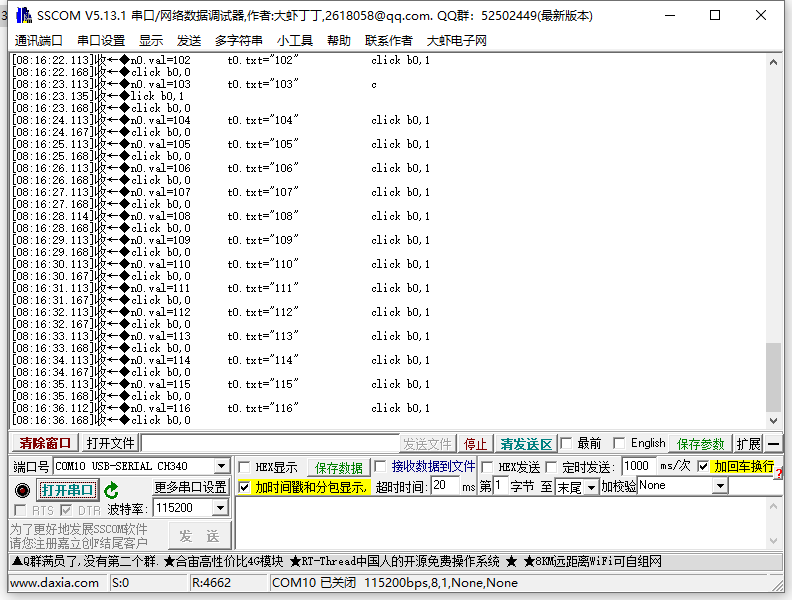

1、串口助手打印:
单片机定时发送指令,
n0.val=107,t0.txt="107", click b0,1，n0.val=108,t0.txt="108", click b0,1
按下屏幕的按键的灯时候，灯会点亮，串口打印
收←msg.txt="led 1 is off"
收←msg.txt="led 2 is on"

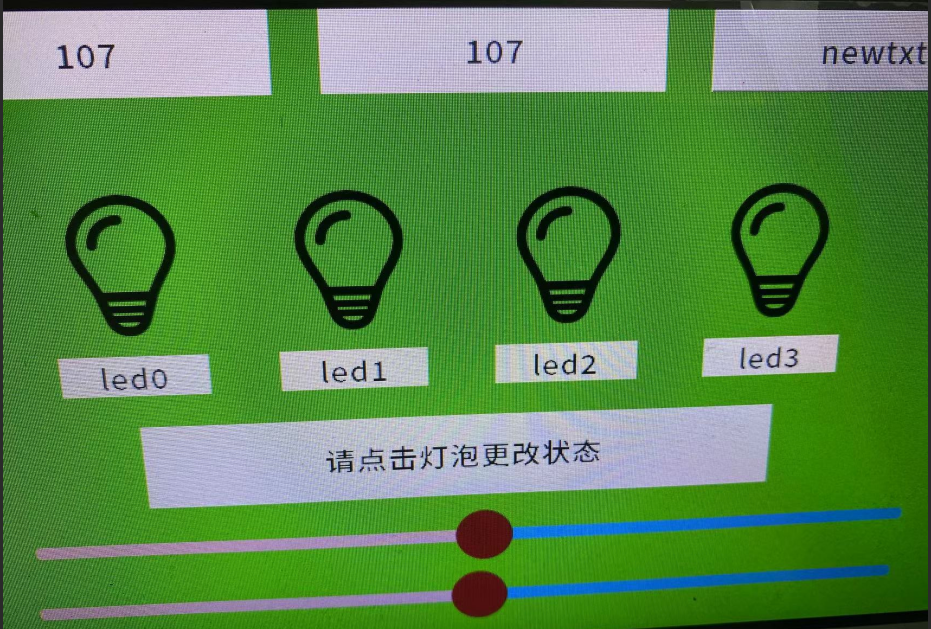

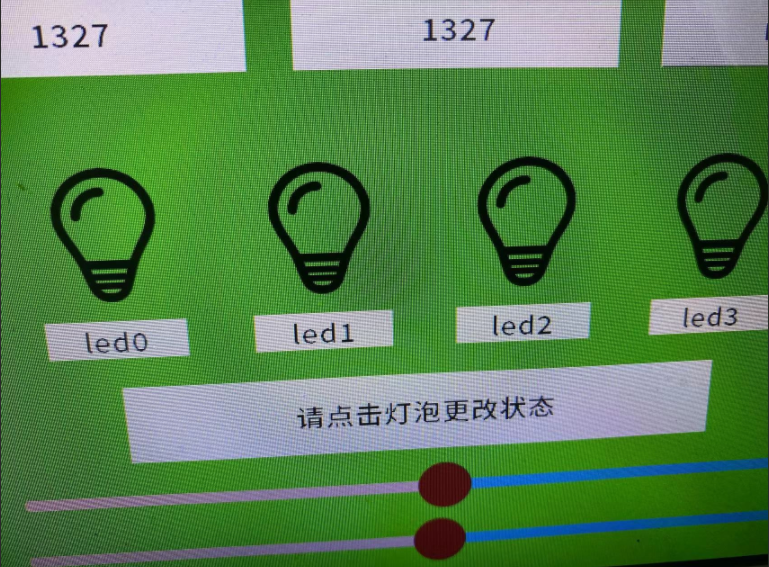

2、可以看实物串口屏的数值,一直在增长,按键不断地按下弹起.实物串口屏与串口打印的数据一致。
参考：下载《stm32与串口屏双向通讯》例程
