基于Swin Transformer的肝脏肿瘤MRI图像分类与诊断系统

摘要：本研究提出了一种基于Swin Transformer的肝脏肿瘤MRI图像分类系统，用于区分良性和恶性肿瘤。该方法利用Swin Transformer提取图像特征，显著提高了分类精度，并有效减少了误诊率，为临床诊断提供了有力支持。

作者：Bob(原创)

算法概述

1.Swin Transformer

Swin Transformer由微软公司的研究人员推出，是一种有效结合了 CNN 和 Transformer模型优势的新型架构。它旨在以类似 CNN 的分层方式处理图像，同时利用变换器固有的自我关注机制。这种混合方法使 Swin 变换器能够有效处理各种规模的视觉信息，从而使其在广泛的视觉任务中具有高度的通用性和强大的功能。

Swin Transformer 的核心创新在于其分层结构和基于移位窗口的自我注意力机制。与标准视觉转换器（ViT）在整个图像中应用自我注意力不同，Swin Transformer将图像划分为不重叠的小窗口，在这些窗口内计算自我注意力，从而减少了计算复杂性。此外，Swin Transformer引入了窗口移位技术，使得在连续的Transformer块之间，图像区域能在不同层之间相互影响，从而更好地整合局部与全局上下文信息。

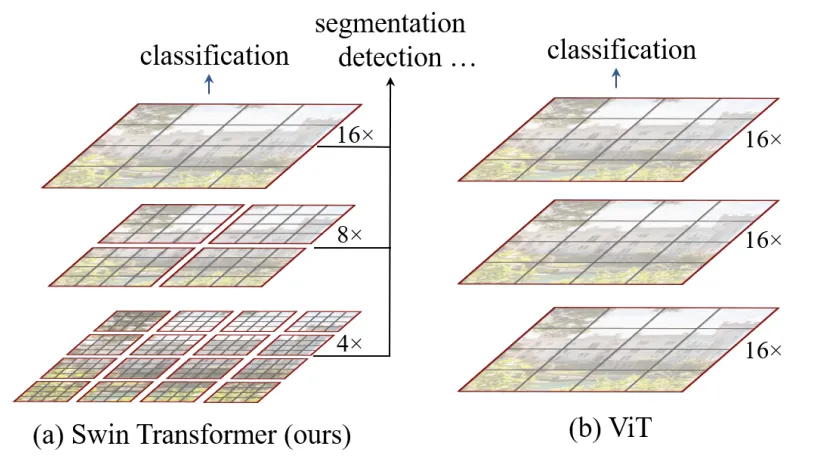

图1 Swin Transformer多层级表示和ViT对比

如图1所示，Swin Transformer从小的patch开始，通过在深层次逐步合并相邻patch的方式构建了一个层级化的表示。通过这些层级特征图，Swin Transformer可以像FPN和U-Net那样进行多尺度密集预测。通过对图像分区（用红色标出）进行非重叠窗口的局部自注意力计算实现了线性的计算复杂度。每个窗口的patch的个数是固定的，因此计算复杂度和图像的大小成线性关系。

相比于之前只能产生单一分辨率特征图和平方复杂度的Transformer模型，Swin Transformer适合作为各种视觉任务的通用主干网络（backbone）。

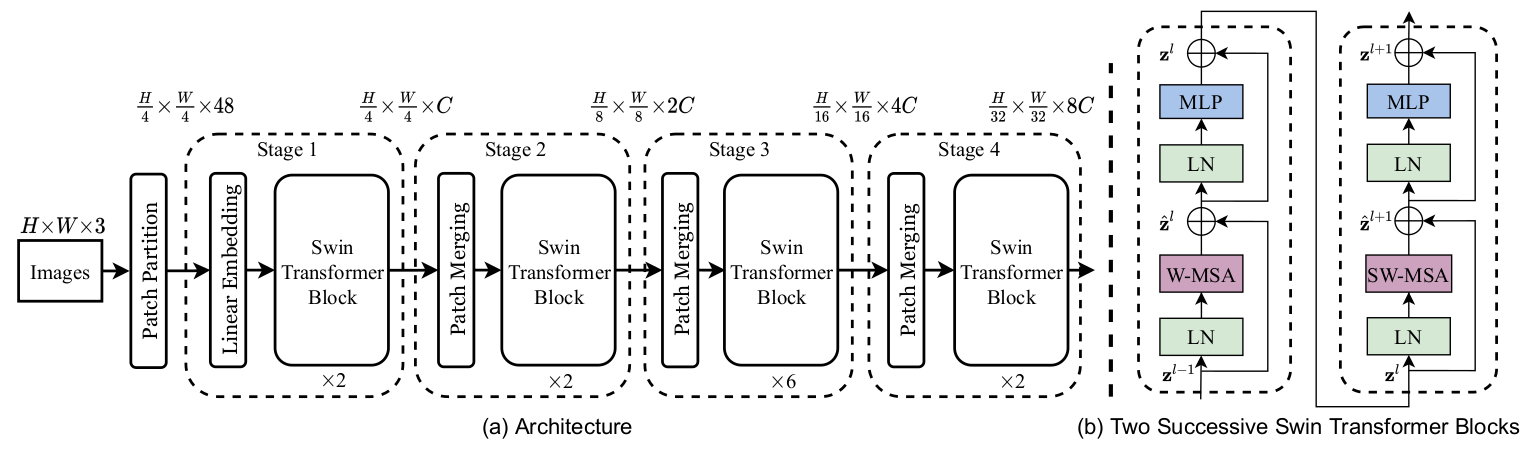

图2：Swin Transformer网络架构

该架构详细展示了 Swin-Transformer 模型如何通过逐层处理和 Patch Merging 实现高效的图像特征提取。每个阶段的 Swin Transformer Block 通过不同的自注意力机制（如 W-MSA 和 SW-MSA）逐步提升图像理解的深度。通过多层次的处理和特征合并，该模型在处理大规模图像数据时表现出色，特别适合于图像分类和目标检测等任务。

Swin Transformer解决了以往基于 CNN 和 Transformer的模型的几个局限性。首先，它的分层设计可以高效处理多种分辨率的图像，有助于完成需要同时了解精细细节和整体结构的任务，如物体检测和语义分割。其次，通过将自我关注机制定位到窗口并采用移位窗口，Swin Transformer 大幅降低了计算要求，使其更易于扩展到大型图像和数据集。最后，它的架构通过将局部特征无缝集成到更广泛的上下文中，实现了更好的特征学习，从而提高了各种视觉任务的性能。

系统设计

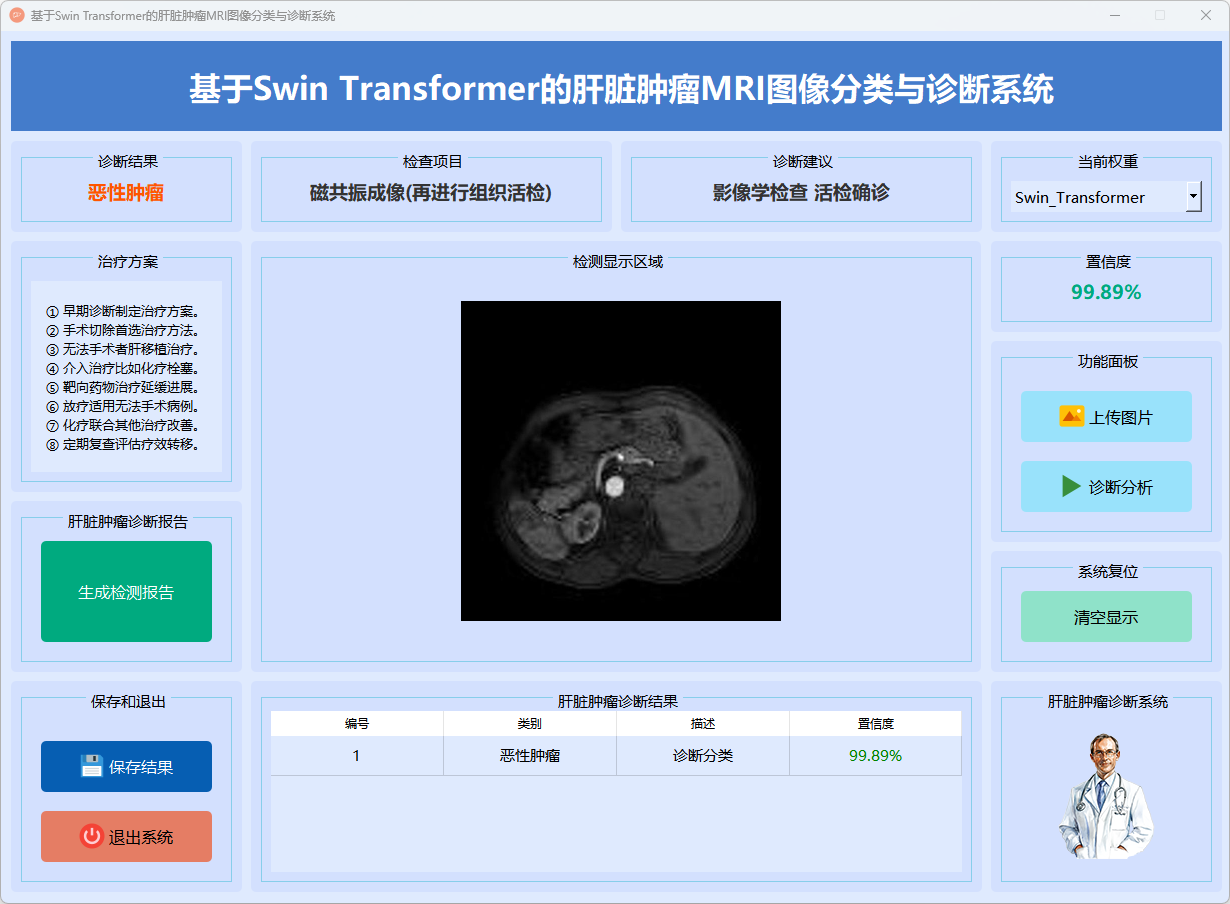

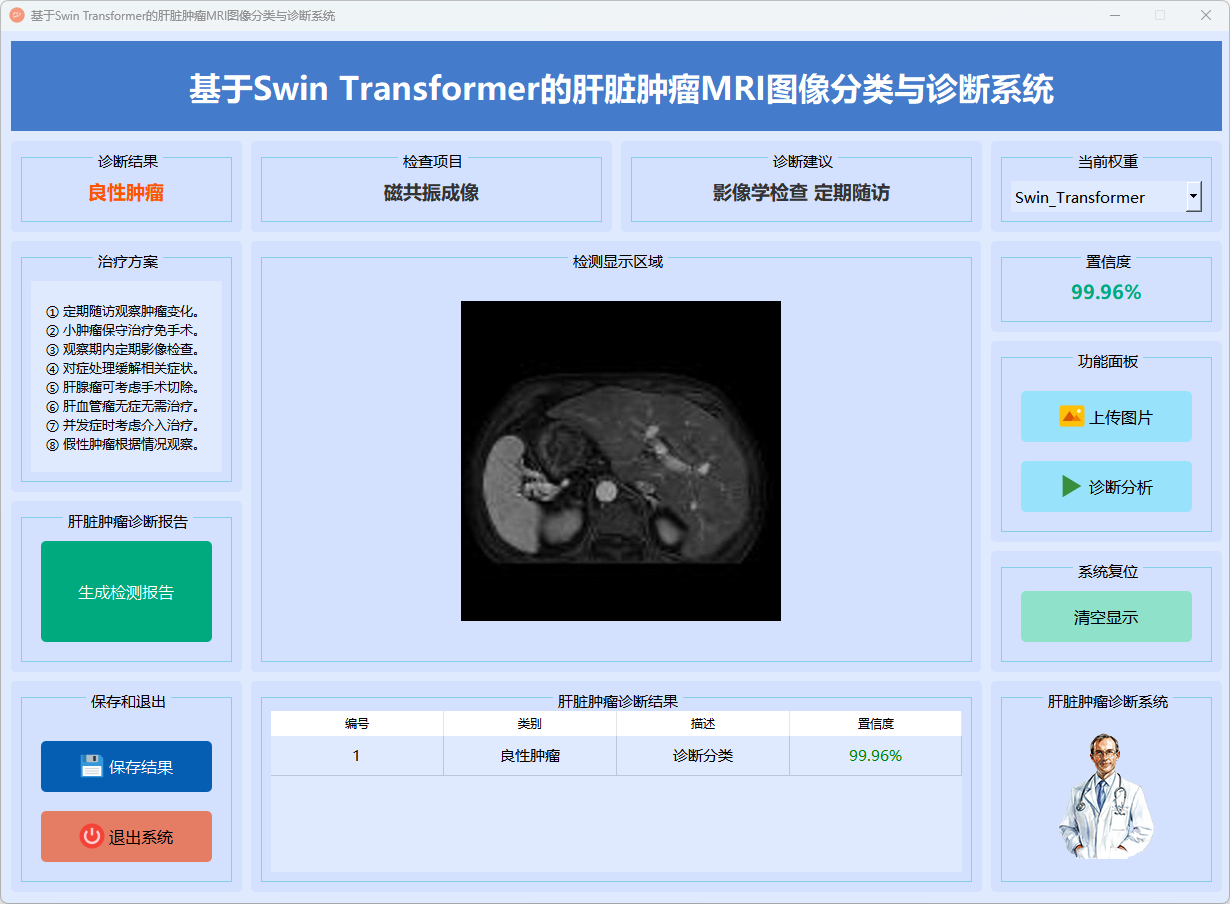

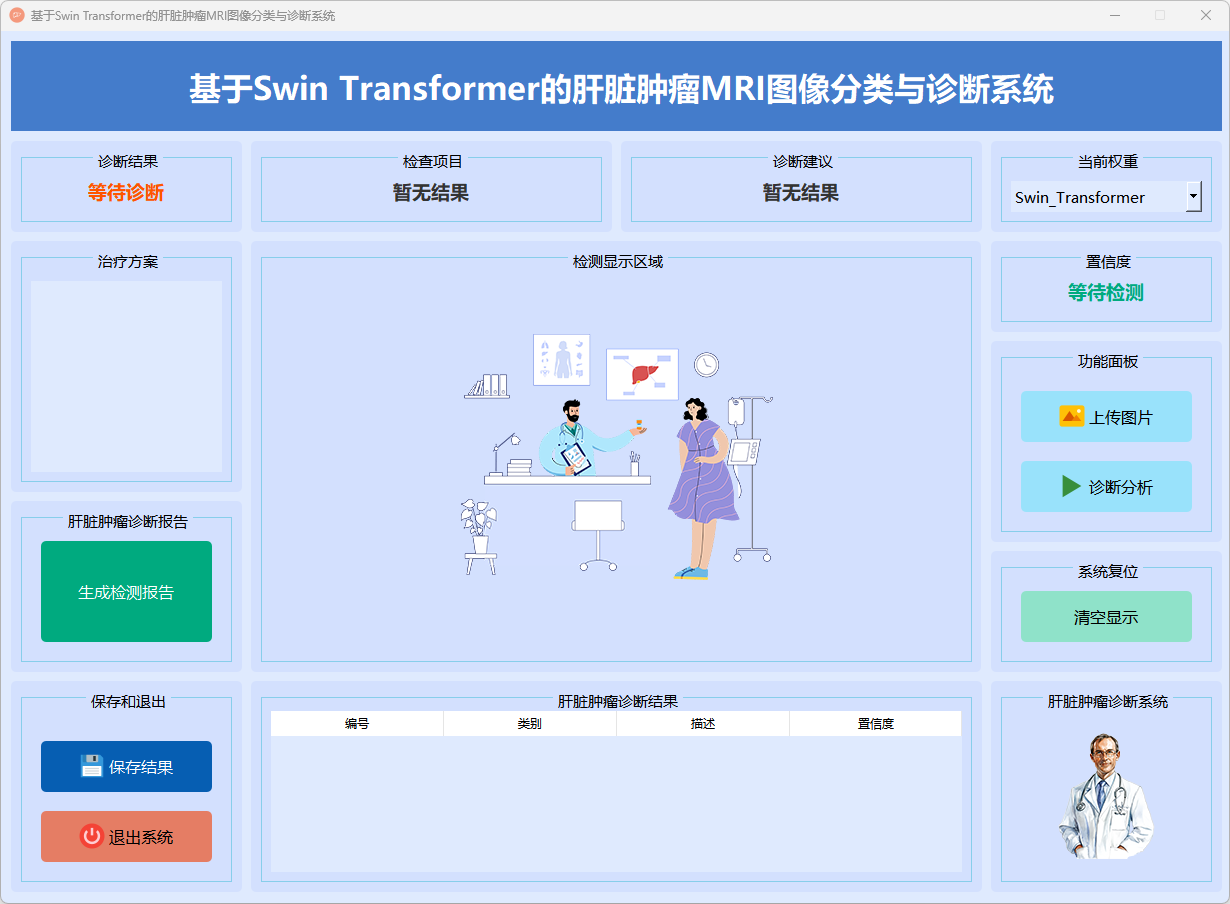

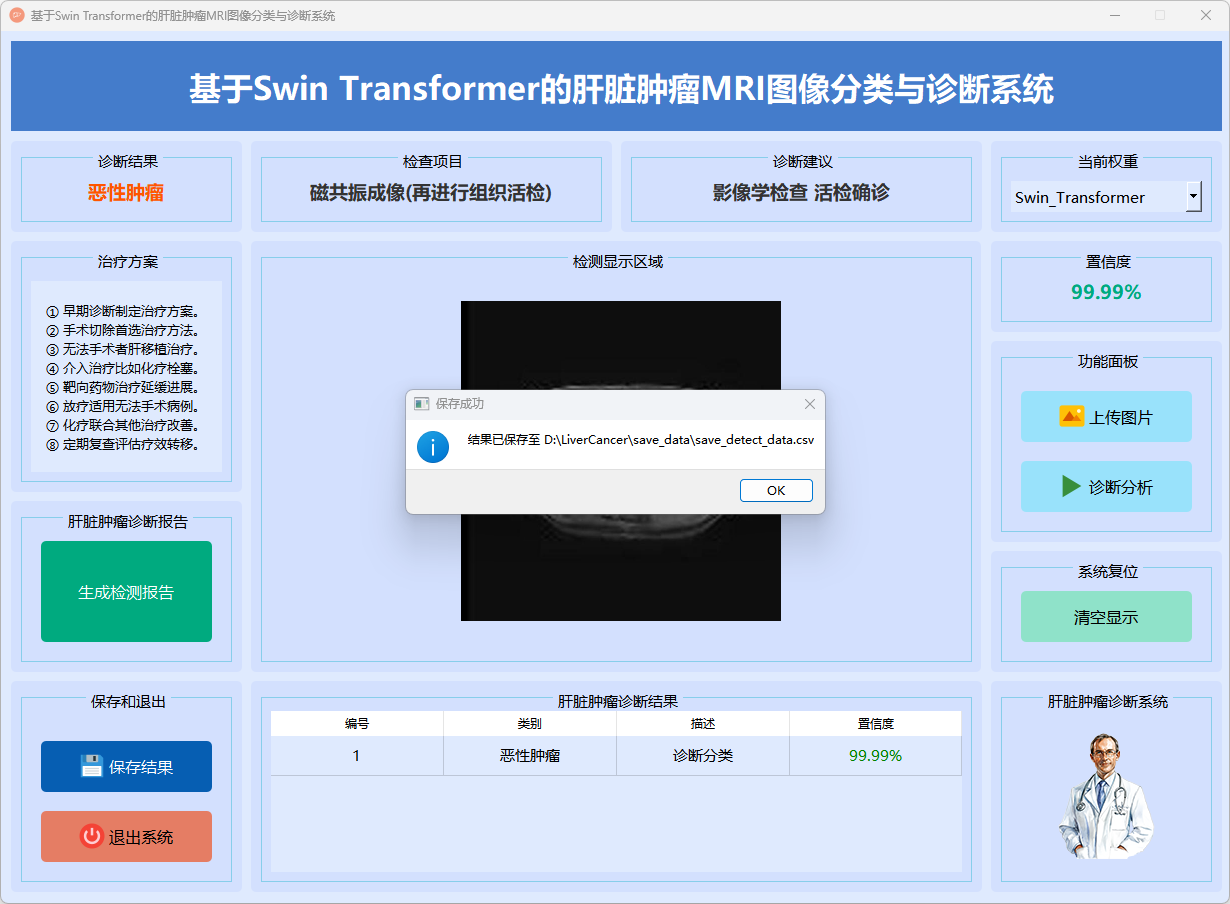

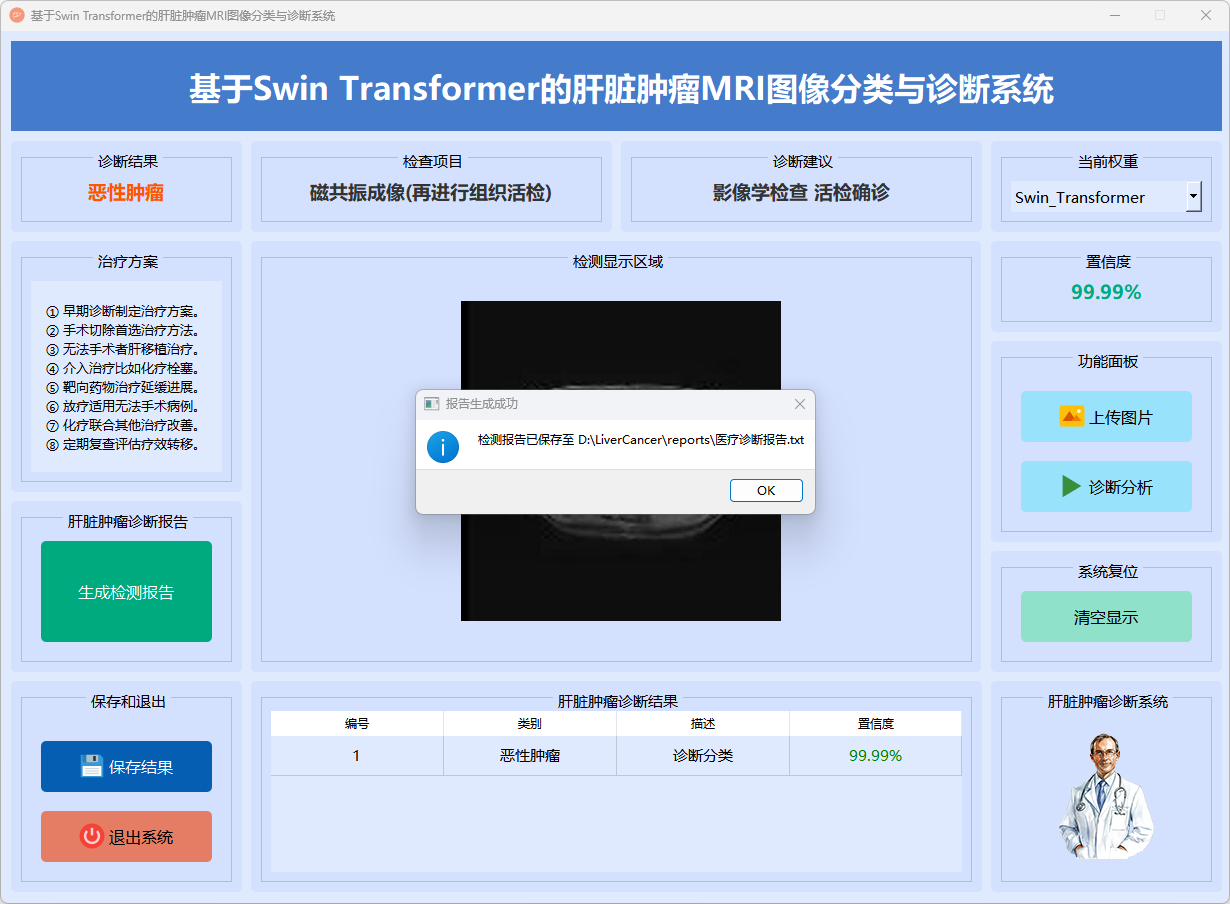

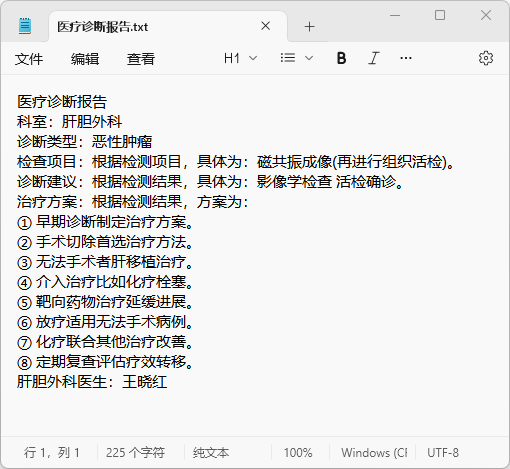

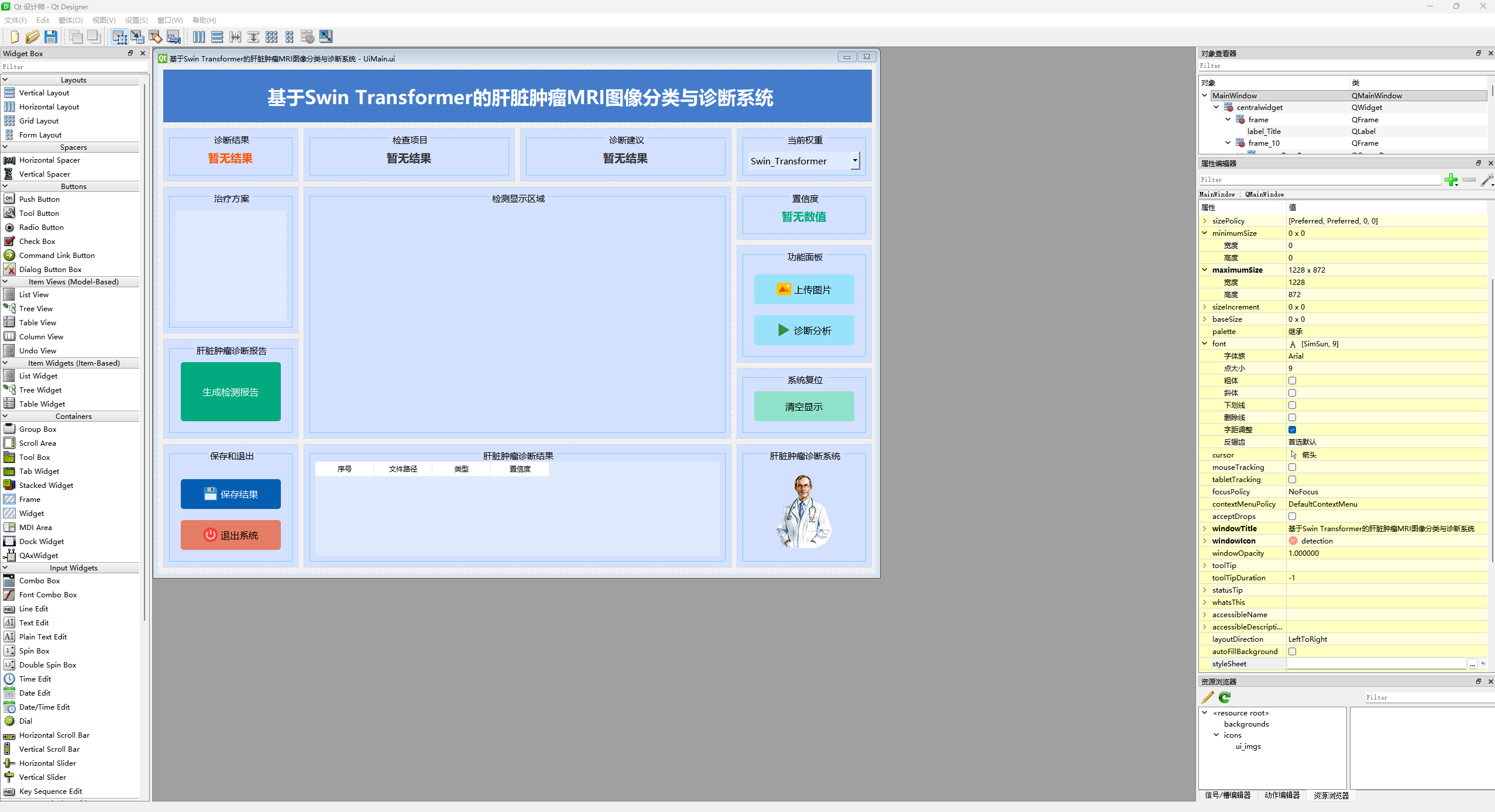

本系统实现了肝脏肿瘤MRI影像的自动化分析与智能诊断，采用"数据输入---模型推理---结果展示"流程。系统包括图像输入、预处理、Swin Transformer训练与推理等模块，能精准区分良性与恶性肿瘤。该系统有效辅助医生诊断，提升诊断准确性与效率，为智能医疗提供支持。

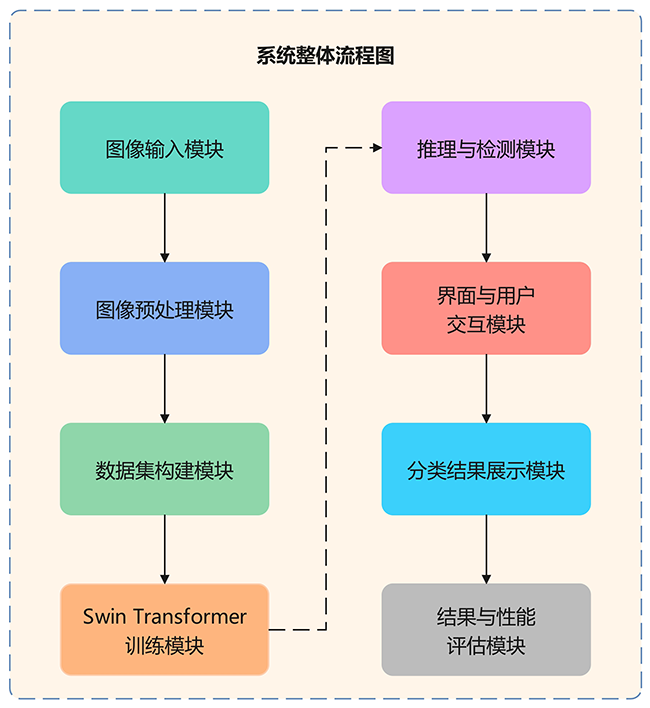

图3 诊断系统整体流程图

数据集构建

1.数据来源

本研究使用的肝脏肿瘤MRI影像数据来自公开的LiverHccSeg数据集，包含良性和恶性肿瘤的MRI图像。该数据集为Swin Transformer模型的训练和验证提供了可靠支持，推动了肝脏肿瘤智能诊断系统的研究。

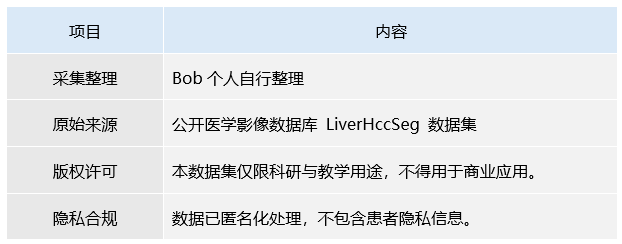

表1 数据集基本信息

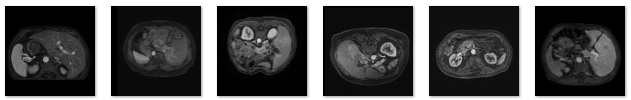

图4 数据集图片

2.分类方法

本系统使用的肝脏肿瘤MRI影像数据分类由多名专业放射科医生独立完成，确保分类准确性。每个样本被归类。为减少主观偏差，标注过程采用交叉验证复核。该方法保证了数据集的高质量与权威性，为Swin Transformer模型的图像自动分类与诊断提供了可靠的数据支持。

（1）分类数据集格式

该格式用于图像分类任务，广泛应用于包括Swin Transformer在内的深度学习模型训练。每张图像被归类为对应的类别，确保数据与模型的高效匹配，从而提升分类精度与推理效率。

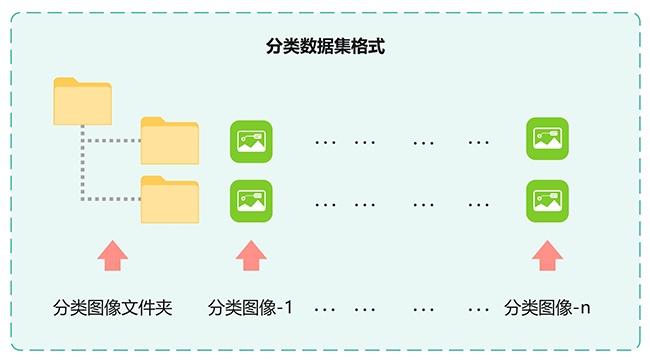

图5 分类数据集格式

（2）数据集划分

本研究使用的分类图像数据集仅包含按类别整理的图像文件，该数据集适用于图像分类任务，用于模型的训练与验证。

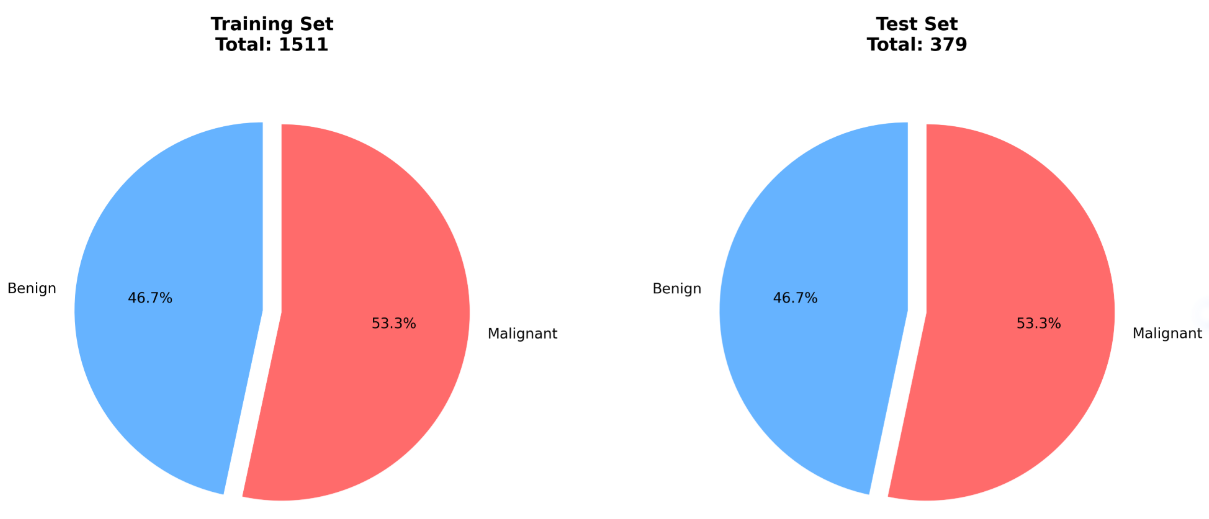

图5 数据集划分：测试集和训练集

模型训练

Swin Transformer是一种常用于图像分类的深度学习模型。其训练过程包括超参数设置、模型训练及结果可视化。通过分层结构与移位窗口自注意力机制，模型能高效提取局部与全局特征，提升分类精度与效率。在大规模数据集上，Swin Transformer表现出优异的分类性能与计算效率。

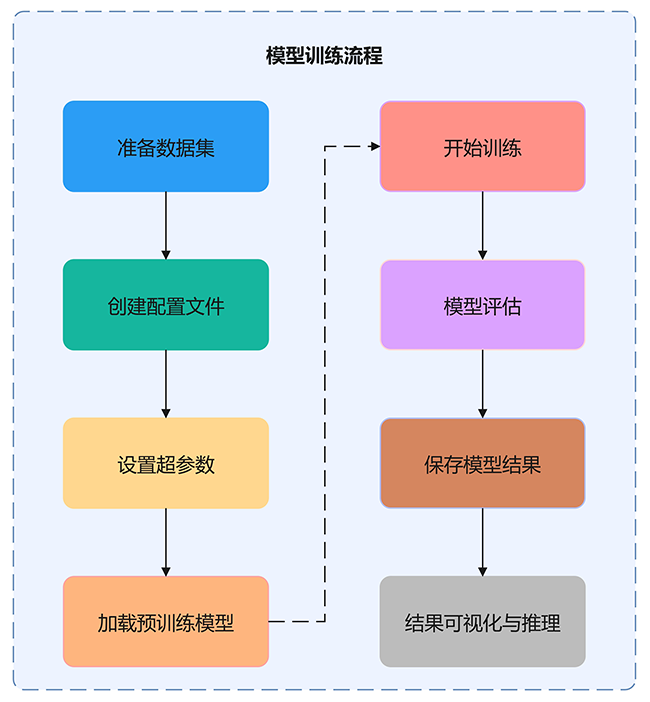

图6 模型训练流程图

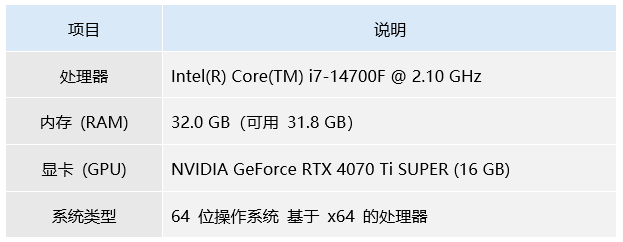

1.配置文件与超参数设置

以下是关于Swin Transformer模型训练过程中的配置文件和超参数设置，并通过配置文件以及相关参数进行训练设置。

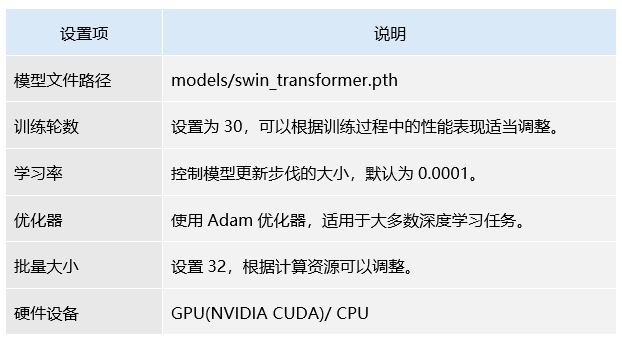

表2 Swin Transformer模型训练超参数设置

2.模型性能评估

在 Swin Transformer模型的训练过程中，模型性能评估是衡量其在图像分类任务中表现的重要环节，能够全面反映模型在分类精度和泛化能力方面的表现。科学而准确的评估不仅有助于揭示模型的优势与不足，还能为后续的改进与优化提供可靠依据。

（1）训练与验证准确率和损失曲线

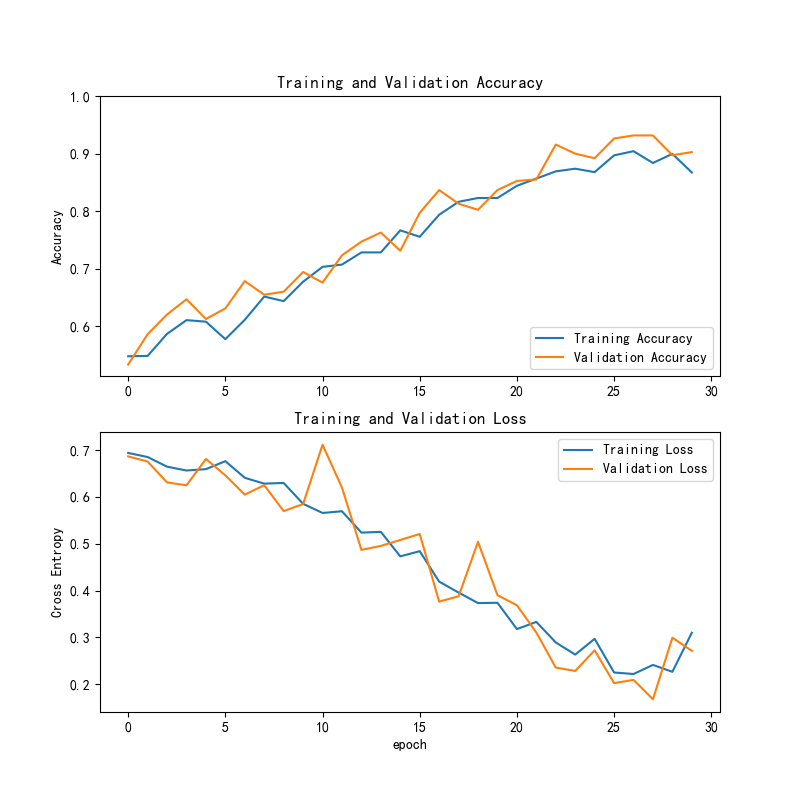

图7 Swin Transformer训练与验证准确率和损失曲线

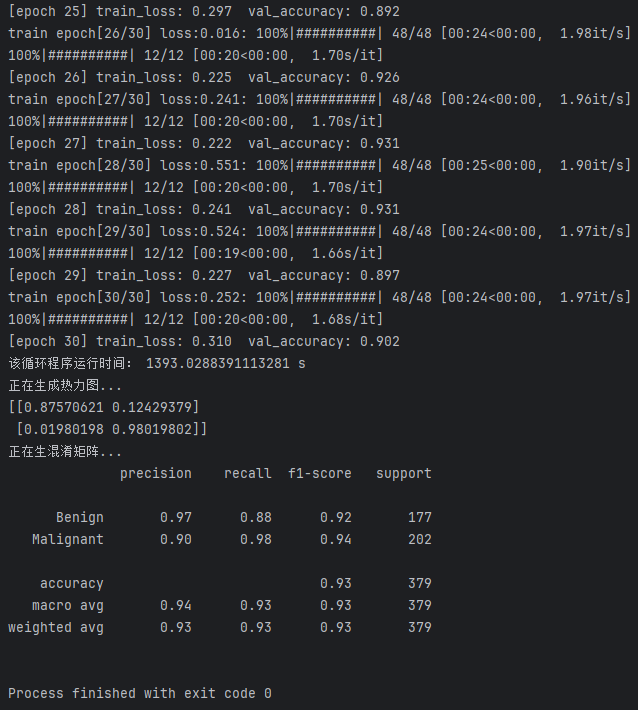

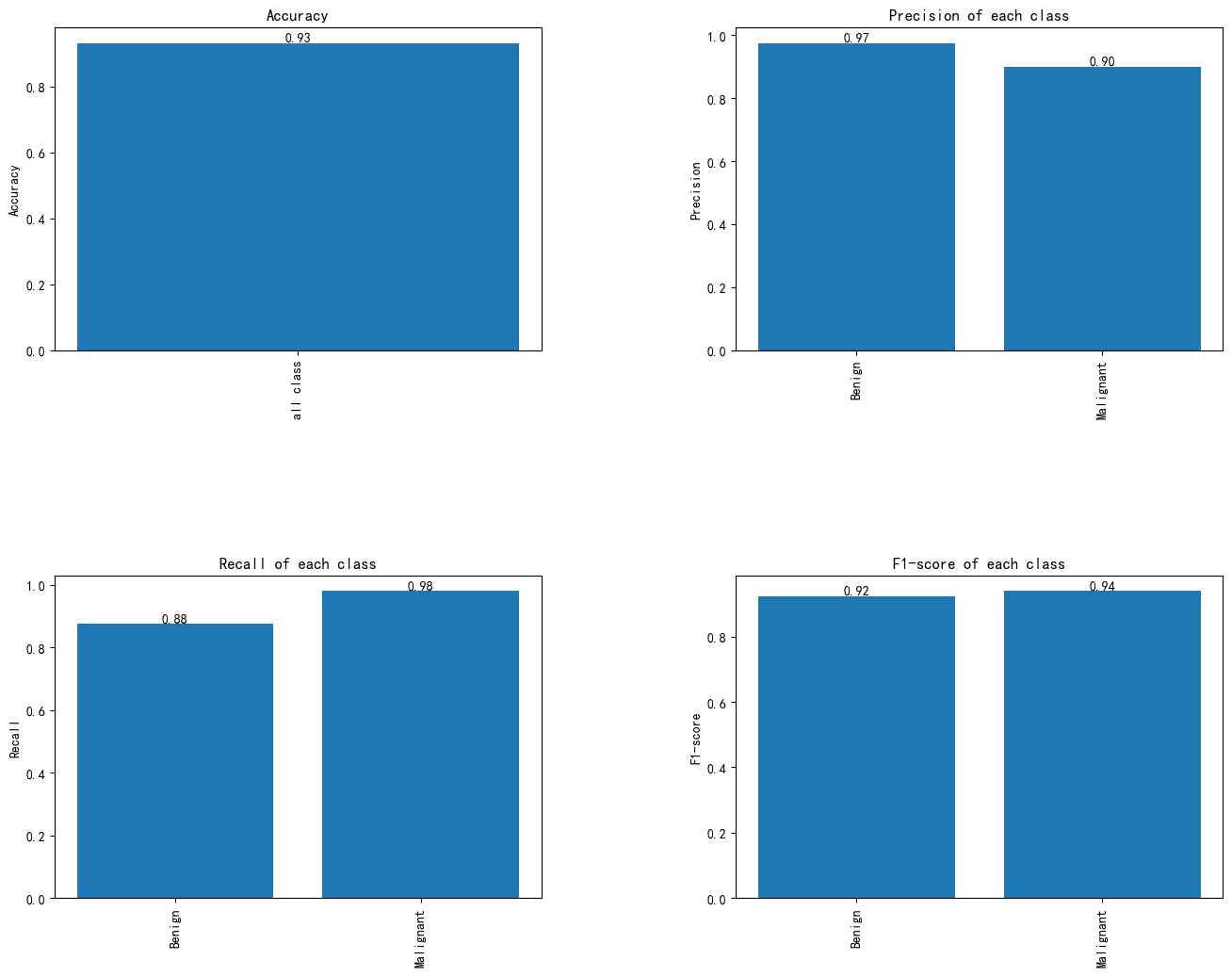

该图展示了Swin Transformer模型在肝脏肿瘤分类任务中的整体性能。模型的总体准确率（Accuracy）为0.93，表明分类效果较好。良性肿瘤的精确率为0.97、召回率为0.88、F1值为0.92；恶性肿瘤的精确率为0.90、召回率为0.98、F1值为0.94。结果说明模型在区分良性与恶性肿瘤时表现均衡，其中对恶性肿瘤的识别更为敏感，能有效避免漏诊。

（2）混淆矩阵热力图
