前言

在图像处理领域中，"形态学变换（Morphological Transformations）" 是一类基于图像形状结构 的处理方法，广泛应用于目标检测、图像分割、边缘提取、噪声去除等任务中。与传统的灰度或频域操作不同，形态学主要针对二值化图像进行几何结构的分析与修改。本文将从理论到实践，系统地讲解形态学的基本原理、常见操作以及 Python 实现方法。

---

一、形态学变换的基本概念

1. 什么是形态学变换

形态学变换是基于集合论和数学形态学理论的一种图像处理方式，其核心思想是通过一个被称为**结构元素（Structuring Element）**的核（kernel）在图像上滑动，对目标的形状进行分析和修改。简单来说，它可以"扩张"、"收缩"图像中的白色区域，从而实现去噪、填洞、提取边缘等效果。

形态学操作最初是为了解析二值图像而提出的，但在现代图像处理中，也被广泛用于灰度图像的结构分析。

2. 为什么要进行形态学处理

在实际图像中，往往会因为光照变化、噪声干扰等原因导致二值图像出现断裂、毛刺或孔洞。此时，形态学操作可以有效地"修复"图像形态。例如：

• 腐蚀可以去除细小的噪声；
• 膨胀可以填补物体内部的空洞；
• 开运算可以去除孤立点；
• 闭运算可以连接断裂的边缘。

这些操作让图像在后续的目标识别或特征提取中更加干净、完整。

---

二、结构元素（核）的定义与作用

1. 什么是结构元素

结构元素可以理解为一个小窗口，在图像上滑动并与图像局部区域进行比较。常见的结构元素形状包括：

• 矩形核（Rectangular kernel）
• 椭圆核（Elliptical kernel）
• 十字形核（Cross kernel）

核的大小通常为 3×3、5×5、7×7 等奇数矩阵。核越大，形态学操作的"影响范围"越广，结果变化越明显。

2. 核的选取原则

• 如果目标物体呈规则形状（如矩形、圆形），可选择对应形状的核；
• 若想保留较细节的边缘，建议选择较小的核；
• 若目标被噪声干扰严重，可使用较大的核来平滑结构。

在 OpenCV 中，我们可以通过 cv2.getStructuringElement() 函数生成结构元素：

import cv2
import numpy as np

# 创建不同形状的结构元素
kernel_rect = cv2.getStructuringElement(cv2.MORPH_RECT, (5,5))
kernel_ellipse = cv2.getStructuringElement(cv2.MORPH_ELLIPSE, (5,5))
kernel_cross = cv2.getStructuringElement(cv2.MORPH_CROSS, (5,5))

---

三、腐蚀（Erosion）

1. 腐蚀的原理

腐蚀操作的含义是"侵蚀"或"缩小"白色区域。它会使前景物体的边界向内收缩，从而达到去除细小噪声 或断开粘连物体的效果。

在数学上，腐蚀可以表示为：

其中，A 表示原始图像，B 表示结构元素。

通俗理解：核在图像上滑动时，只有当核所覆盖的区域全部为白色（255）时，中心像素才保持白色，否则变为黑色。

2. 实验效果

原图（Binary） → 腐蚀后：

• 亮区域（白色）被"吃掉"，边界收缩；
• 小的白点噪声被完全去除；
• 图像结构变得更加"瘦"。

3. Python 实现

import cv2

if __name__ == "__main__":
    path = "./test.png"
    image_np = cv2.imread(path)
    image_np_gray = cv2.cvtColor(image_np, cv2.COLOR_BGR2GRAY)  # 转为灰度图
    ret, image_np_thresh = cv2.threshold(image_np_gray, 127, 255, cv2.THRESH_BINARY)  # 进行二值化
    # 形态学操作
    kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))
    morph_images = cv2.erode(image_np_thresh, kernel)
    # 返回处理正确后的内容
    cv2.imshow("morph_images", morph_images)
    cv2.waitKey(0)

输出结果为:

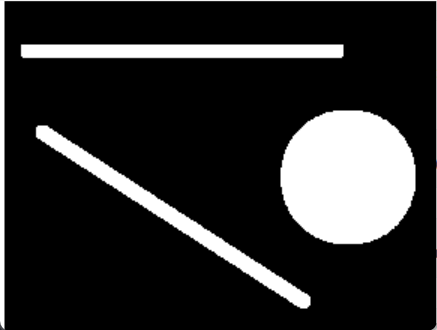

原图像为:

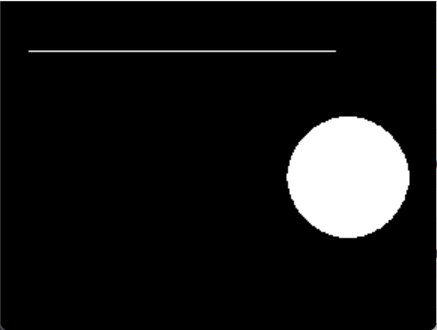

腐蚀后为:

参数解释：

• iterations 表示腐蚀的次数；
• 次数越多，腐蚀程度越深。

---

四、膨胀（Dilation）

1. 膨胀的原理

膨胀与腐蚀相反，是一种扩张白色区域 的操作。当核覆盖区域内只要有一个白色像素（255），中心像素就会被设为白色。这会导致前景物体"变胖"，并且可以填补孔洞 或连接断裂区域。

公式表示为：

2. 效果分析

膨胀可以让细线变粗，让断裂的部分连接起来，但也可能导致相邻物体粘连。

3. Python 实现

import cv2

if __name__ == "__main__":
    path = "./test.png"
    image_np = cv2.imread(path)
    image_np_gray = cv2.cvtColor(image_np, cv2.COLOR_BGR2GRAY)  # 转为灰度图
    ret, image_np_thresh = cv2.threshold(image_np_gray, 127, 255, cv2.THRESH_BINARY)  # 进行二值化
    # 形态学操作
    kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5, 5))
    morph_images = cv2.dilate(image_np_thresh, kernel)
    # 返回处理正确后的内容
    cv2.imshow("morph_images", morph_images)
    cv2.waitKey(0)

输出结果为:
原图像还是不变

---

五、开运算与闭运算

1. 开运算（Opening）

开运算 = 先腐蚀再膨胀

其主要功能是去除噪声，保留主要结构。

opened = cv2.morphologyEx(img, cv2.MORPH_OPEN, kernel)

应用：用于消除小型白点噪声而不影响整体结构。

2. 闭运算（Closing）

闭运算 = 先膨胀再腐蚀

它的主要功能是填补物体内部的小孔或连接细小断裂。

closed = cv2.morphologyEx(img, cv2.MORPH_CLOSE, kernel)

应用：可平滑物体边缘、修复断裂区域。

---

六、形态学操作的实验流程

下面以一个简单实验为例，展示完整的处理步骤。

Step 1：读取图像并灰度化、二值化

img = cv2.imread('demo.png')
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)
_, binary = cv2.threshold(gray, 127, 255, cv2.THRESH_BINARY)

Step 2：定义核

kernel = cv2.getStructuringElement(cv2.MORPH_RECT, (5,5))

Step 3：执行不同形态学操作

erosion = cv2.erode(binary, kernel)
dilation = cv2.dilate(binary, kernel)
opening = cv2.morphologyEx(binary, cv2.MORPH_OPEN, kernel)
closing = cv2.morphologyEx(binary, cv2.MORPH_CLOSE, kernel)

Step 4：展示结果

cv2.imshow('Original', binary)
cv2.imshow('Erosion', erosion)
cv2.imshow('Dilation', dilation)
cv2.imshow('Opening', opening)
cv2.imshow('Closing', closing)
cv2.waitKey(0)
cv2.destroyAllWindows()

---

七、参数与结构对结果的影响

通过调整核的大小、形状和迭代次数，可以显著改变结果。例如：

核大小	腐蚀效果	膨胀效果
3×3	边缘轻微收缩	轻微扩张
5×5	明显收缩	明显扩张
7×7	丢失细节	容易粘连

核形状的选择也很关键：

• 矩形核：通用型，适合大多数目标；
• 椭圆核：平滑边缘；
• 十字核：保留线条状结构。

---

八、实验现象与分析

通过对比腐蚀、膨胀、开运算、闭运算的结果，我们可以观察到：

1. 腐蚀使目标"变瘦"，噪声减少；
2. 膨胀让目标"变胖"，填补空洞；
3. 开运算去除孤立白点；
4. 闭运算修复断裂边缘；
5. 当核尺寸过大时，细节损失严重；
6. 适当调整迭代次数，可以平衡噪声抑制与形态保留。

实验中常见的问题：

• 若二值化阈值过低，形态学操作会放大噪声；
• 若图像边缘过细，腐蚀后可能导致目标断裂；
• 若核过大，膨胀后目标容易粘连。

---

九、形态学变换的应用场景

形态学操作是许多图像分析任务的"前置清洗"步骤：

1. 噪声去除

   开运算常用于消除小白点或孤立噪声。

2. 边缘提取

   通过膨胀与腐蚀的差值可以提取目标边缘：

   edge = cv2.absdiff(cv2.dilate(binary, kernel), cv2.erode(binary, kernel))

3. 目标分割

   在分水岭算法、连通域分析前，通过形态学变换可提升目标的连贯性。

4. OCR 预处理

   对文本图像进行闭运算，可有效连接断裂的笔画，提升识别率。

5. 车道线检测、医学影像分析

   形态学操作在细线提取、组织边界识别等任务中都发挥重要作用。

---

十、总结

形态学变换是图像处理中的重要基础工具，它以结构化的方式从几何形态层面修正图像。腐蚀、膨胀、开闭运算等基本操作的组合，为各种视觉算法提供了强大的支持。在实际工程中，熟练掌握这些操作及其参数调节方法，能够显著提升图像质量与识别效果。
