verilog-正弦波生成器

复制代码
module sinewave(sindata,clk,addm,cs);
	input clk,cs;
	input [4:0] addm;
	output [7:0] sindata;
	reg [7:0] sindata;
	reg [7:0] sinrom [19:0];

	initial
	begin
	sinrom[0]=8'd128;
	sinrom[1]=8'd167;
	sinrom[2]=8'd203;
	sinrom[3]=8'd231;
	sinrom[4]=8'd250;
	sinrom[5]=8'd255;
	sinrom[6]=8'd250;
	sinrom[7]=8'd231;
	sinrom[8]=8'd203;
	sinrom[9]=8'd167;
	sinrom[10]=8'd128;
	sinrom[11]=8'd88;
	sinrom[12]=8'd53;
	sinrom[13]=8'd24;
	sinrom[14]=8'd6;
	sinrom[15]=8'd0;
	sinrom[16]=8'd6;
	sinrom[17]=8'd24;
	sinrom[18]=8'd53;
	sinrom[19]=8'd88;
	end

always@(posedge clk)
	if(cs)
		sindata<=8'hzz;
	else
		sindata<=sinrom[addm];
endmodule

//测试平台送地址读出rom中数据

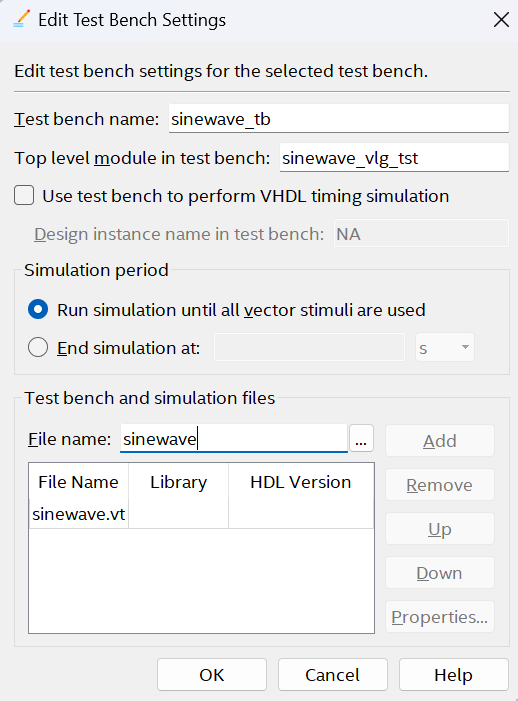

`timescale 1 ps/ 1 ps
module sinewave_vlg_tst();
// constants
// general purpose registers
reg eachvec;
// test vector input registers
reg [4:0] addm;
reg clk;
reg cs;
// wires
wire [7:0]  sindata;

// assign statements (if any)
sinewave i1 (
// port map - connection between master ports and signals/registers
    .addm(addm),
    .clk(clk),
    .cs(cs),
    .sindata(sindata)
);

// 添加时钟生成
initial begin
    clk = 1'b0;
    forever #10000 clk = ~clk;  // 10ns 周期 (对应 timescale 1ps)
end

initial begin
    // 初始化
    cs = 1'b1;      // 片选无效
    addm = 5'b0;

    #20000;         // 等待20ns

    $display("========== 开始正弦波ROM测试 ==========");
    $display("时间(ps) | 地址 | 数据");
    $display("--------------------------");

    // 使能片选并顺序读取所有地址
    cs = 1'b0;      // 片选有效

    // 顺序读取地址0-19
    addm = 5'd0;   #20000;  // 每个地址等待20ns
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd1;   #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd2;   #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd3;   #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd4;   #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd5;   #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd6;   #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd7;   #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd8;   #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd9;   #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd10;  #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd11;  #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd12;  #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd13;  #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd14;  #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd15;  #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd16;  #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd17;  #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd18;  #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    addm = 5'd19;  #20000;
    $display("  %t |  %2d  |  %3d", $time, addm, sindata);

    $display("========== 测试完成 ==========");
    #50000;
    $stop;
end

// 删除无用的 always 块（可选）
/*
always
begin
    @eachvec;  // 这个在大多数情况下不需要
end
*/

endmodule

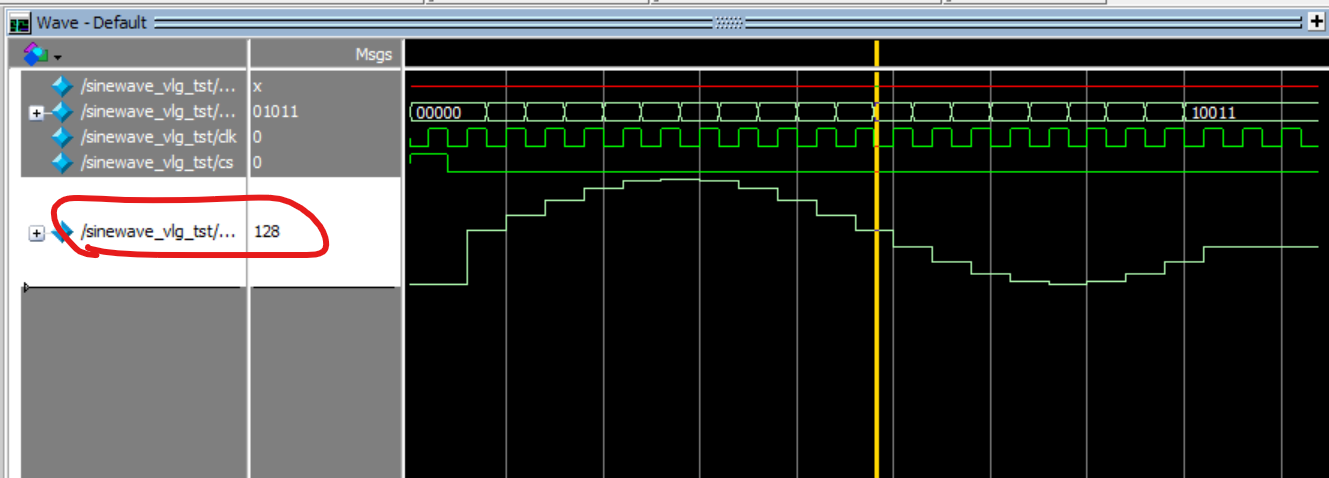

右键选中，radix选中unsigned，format选中analog
