一、前言

大家好，我是 Hello_Embed 。上一篇我们吃透了 ARM 架构的底层逻辑，搞懂了寄存器和栈如何支撑函数调用 ------ 而这一篇，我们将聚焦 FreeRTOS 内存管理的 "半壁江山"------堆（Heap）。

在 FreeRTOS 开发中，堆的作用至关重要：动态创建任务、队列、信号量时，都需要通过堆分配内存；甚至很多外设驱动的缓冲区，也依赖堆来灵活管理空间。这篇笔记会从最朴素的堆概念讲起，先实现一个极简的堆分配函数，再剖析它的缺陷，最终引出工业级堆管理的核心思路（链表式管理），帮大家彻底搞懂 "堆如何实现内存的分配与释放"。

二、堆的核心概念：可分配 / 释放的内存空间

提到 "堆"，很多人会和上一篇讲的 "栈" 混淆 ------ 其实两者的核心区别很明确：

栈：自动分配 / 释放，用于函数局部变量、参数传递，由 CPU 寄存器 SP 自动管理；
堆：手动分配 / 释放，用于程序运行中需要灵活控制生命周期的内存（比如动态创建的任务结构体），需通过代码主动管理。

堆的本质，就是一块预留的空闲内存空间，我们可以通过代码向它 "申请" 一块内存（分配），不用时再 "归还" 给它（释放），实现内存的重复利用。

最朴素的堆，就是一个普通数组 ------ 比如 char heap_buf[1024]，这 1024 字节的连续空间，就是我们的 "堆空间"，后续的内存分配都围绕它展开。

三、简单堆分配实现：从数组到内存管理

我们先从最基础的代码入手，实现一个极简的堆分配函数my_malloc，通过它理解堆分配的核心逻辑。

3.1 基础堆分配函数（my_malloc）

c 复制代码

// 定义堆空间：1024字节的连续数组
char heap_buf[1024];
// 堆分配指针：记录当前已分配到的位置（初始为0，指向堆空间首地址）
int pos = 0;

/**
 * @brief  简单堆分配函数
 * @param  size：需要分配的内存字节数
 * @retval 分配成功：返回内存首地址；分配失败（超出堆空间）：返回NULL（本实现暂未处理）
 */
void *my_malloc(int size)
{
    int old_pos = pos;  // 保存当前分配位置（后续作为内存首地址返回）
    pos += size;        // 分配size字节后，更新pos到新的空闲位置
    // 注意：实际应用需添加判断（pos <= 1024），避免堆溢出
    return &heap_buf[old_pos];  // 返回分配的内存首地址
}

这个函数的逻辑非常直白，相当于 "切蛋糕"：

堆空间heap_buf是一整块 "蛋糕"，pos是 "刀的位置"，初始在蛋糕最开头（0 字节处）；
申请size字节时，先记下当前刀的位置（old_pos），再把刀向后移size字节（pos += size）；
返回old_pos对应的地址，就是分配给用户的 "蛋糕块"。

3.2 实际调试效果验证（结合内存截图）

我们在main函数中调用my_malloc分配 100 字节，并写入 'A'~'Z' 的字符，通过调试器观察内存变化：

c 复制代码

int main(void)
{
    int i;
    // 分配100字节内存，buf指向分配的内存首地址
    char *buf = my_malloc(100);
    // 向分配的内存中写入数据：buf[0]='A', buf[1]='B'...buf[25]='Z'
    for(i = 0; i < 26; i++)
        buf[i] = 'A' + i;  // 原笔记此处格式有误，修正为'A' + i
}

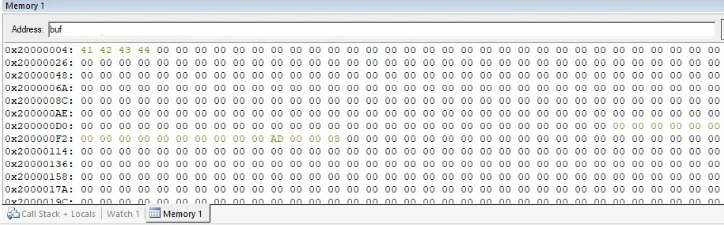

调试结果与内存分析：

堆空间分配大小：从调试器可见，分配的内存大小为 0x64（即 100 字节），与my_malloc(100)一致；
堆空间首地址与内容：heap_buf的首地址为 0x20000004，分配的 100 字节从该地址开始，前 26 字节依次存入 'A'~'Z'，与代码逻辑完全匹配；

这说明我们的极简堆分配函数是有效的 ------ 它能成功分配内存并供用户使用。

3.3 简单实现的致命缺陷：无法释放内存

虽然my_malloc能分配内存，但它没有对应的 "释放函数"（比如my_free），核心原因有两个：

没有记录 "分配大小" ：用户调用my_free(buf)时，只传入了内存首地址buf，但函数不知道这块内存占多大 ------ 无法确定要把pos回退多少字节；
内存碎片问题 ：即使知道大小，直接回退pos也会导致 "内存空洞"。比如先分配 100 字节，再分配 100 字节，若释放第一个 100 字节，pos回退到 100 字节处，但第二个 100 字节仍占用 200~300 字节，此时申请 150 字节会因空间不连续而失败，造成内存浪费。

要解决这些问题，就需要更智能的堆管理方式 ------链表式堆管理。

四、堆的释放难题：链表式管理方案

工业级堆管理的核心思路是：给每块分配的内存加一个 "头部"，用链表串联所有空闲内存块------ 通过头部记录内存大小，通过链表管理空闲块的位置，实现精准分配与释放。

4.1 核心思路：用 "头部 + 链表" 记录内存信息

头部（Head）：在每块内存的开头，额外分配几个字节存储 "管理信息"，核心是内存大小 和下一个空闲块的地址；
链表：把所有空闲的内存块用链表串联起来，分配时从链表中找合适的块，释放时把块重新加入链表。

这样一来，释放内存时，只需通过buf地址找到头部（buf减去头部大小），就能获取内存大小，再通过链表把空闲块连接起来，实现重复利用。

4.2 链表结构设计与初始状态

我们用结构体定义内存块的 "头部"，并通过全局变量管理链表头：

c 复制代码

// 内存块头部结构体：存储管理信息
struct head
{
    int size;               // 该内存块的总大小（头部+用户数据）
    struct head next_free;  // 下一个空闲内存块的地址（注意：实际需定义为指针struct head*）
};

struct head g_heap;  // 链表头：管理所有空闲内存块

初始状态说明（堆空间为 1024 字节）：

堆空间的第一个字节就是头部，头部的size设为 1024（整个堆的大小）；
头部的next_free设为NULL（表示当前只有一块空闲内存）；
全局链表头g_heap.next_free指向堆空间的头部 ------ 相当于链表的 "入口"，所有分配操作都从这里开始。

4.3 堆分配与释放的链表变化（结合示意图）

场景 1：分配 100 字节内存

从链表头g_heap.next_free找到空闲块（大小 1024 字节）；
从该块中拆分出 "头部（8 字节，假设 int 和指针各 4 字节）+100 字节用户数据"，共 108 字节；
剩余内存大小为 1024-108=916 字节，作为新的空闲块，更新链表：g_heap.next_free指向新空闲块的头部；
返回用户数据的首地址（头部地址 + 8 字节）给用户。

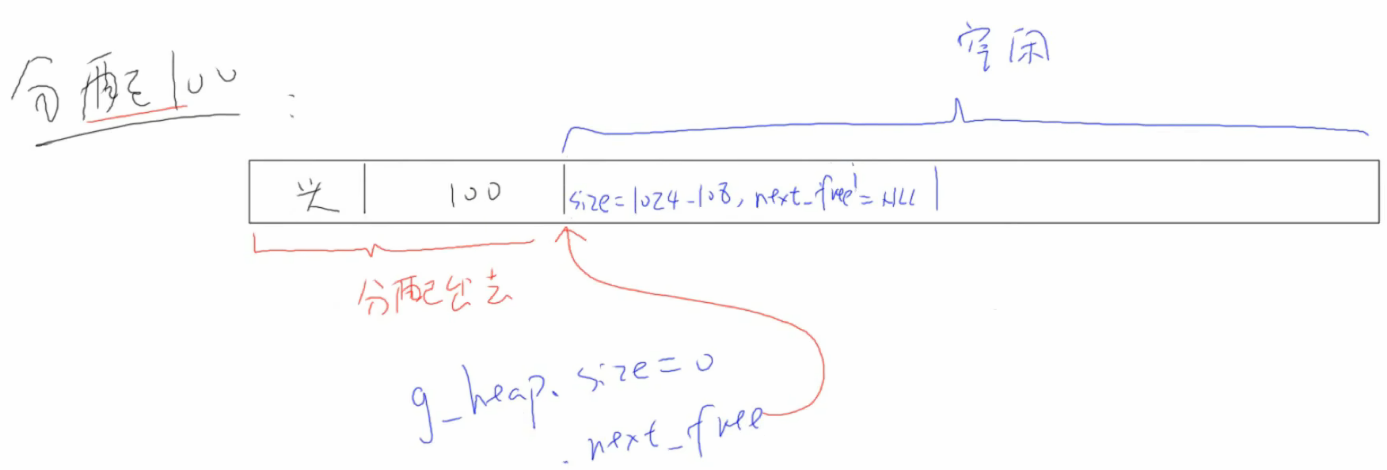

分配后的内存布局与链表结构：

场景 2：再分配 50 字节内存

重复上述流程：从 916 字节的空闲块中拆分出 "头部 + 50 字节"（共 58 字节），剩余 916-58=858 字节，g_heap.next_free指向 858 字节的空闲块头部。

场景 3：释放之前分配的 100 字节内存

用户调用my_free(buf)，buf是 100 字节用户数据的首地址；
计算头部地址：buf - 8（减去头部大小 8 字节），从头部中读取size=108（总大小）；
把这块 108 字节的内存块重新加入空闲链表：让原空闲块的next_free指向该块，该块的next_free设为NULL；
此时空闲链表中有两块空闲块：108 字节和 858 字节，后续分配时会优先从链表头开始查找合适的块。

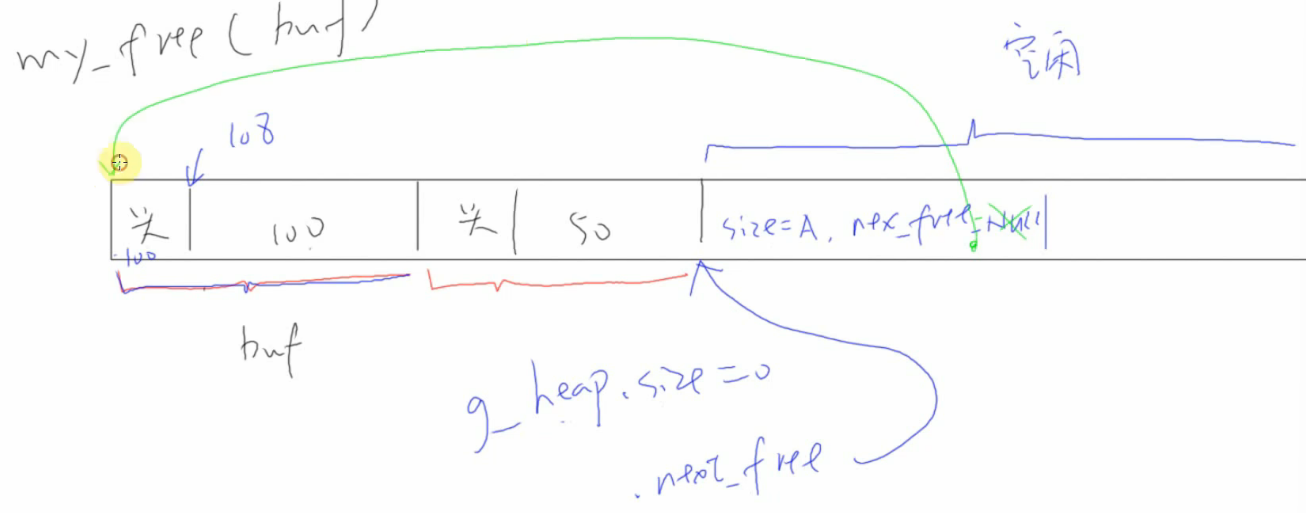

释放后的链表结构：

核心优势：

分配时：通过链表遍历空闲块，找到能容纳size的块（按需拆分）；
释放时：通过头部获取大小，将块重新接入链表，实现内存重复利用；
解决碎片：后续可通过 "内存合并" 优化（把相邻的空闲块合并成大块），减少碎片问题。

五、下一篇预告

本次我们彻底搞懂了堆的核心逻辑 ------ 从极简分配到链表式管理，而堆的 "孪生兄弟" 栈，在 FreeRTOS 中同样关键（每个任务都有独立的任务栈）。下一篇我们将聚焦：

堆与栈的核心区别（生长方向、管理方式、使用场景）；
FreeRTOS 任务栈的本质（为什么任务必须有独立栈）；
任务栈的配置与溢出风险（栈大小如何确定）。

六、结尾

本篇笔记的核心，是从 "能用" 到 "好用" 拆解堆的实现 ------ 极简的my_malloc让我们理解了堆的本质是 "空闲空间的分配"，而链表式管理则解决了 "释放与复用" 的工业级需求。

在 FreeRTOS 中，堆的应用非常直接：xTaskCreateDynamic（动态创建任务）、xQueueCreate（创建队列）等函数，本质都是调用 FreeRTOS 提供的堆管理接口（如pvPortMalloc）分配内存。理解堆的管理逻辑，不仅能帮我们合理配置堆大小，还能在出现 "内存分配失败" 时快速定位问题（比如堆空间不足、碎片过多）。

堆和栈是嵌入式内存管理的基石，也是 FreeRTOS 任务调度的核心依赖 ------ 搞懂它们，就等于掌握了 RTOS 内存管理的 "钥匙"。我是 Hello_Embed，下一篇我们将深入栈的世界，揭开 FreeRTOS 任务栈的神秘面纱，继续扎实推进 RTOS 的学习之旅！
