【图像处理基石】什么是分水岭算法？

图像分割是计算机视觉的核心任务之一，而分水岭算法凭借其直观的"地形注水"思想和强大的分割能力，成为处理粘连目标、复杂纹理场景的利器。本文将从原理到实战，带你彻底搞懂分水岭算法，还会通过OpenCV代码手把手实现目标分割！

一、分水岭算法：从"地形地貌"到图像分割

1. 核心思想：把图像变成"三维地形"

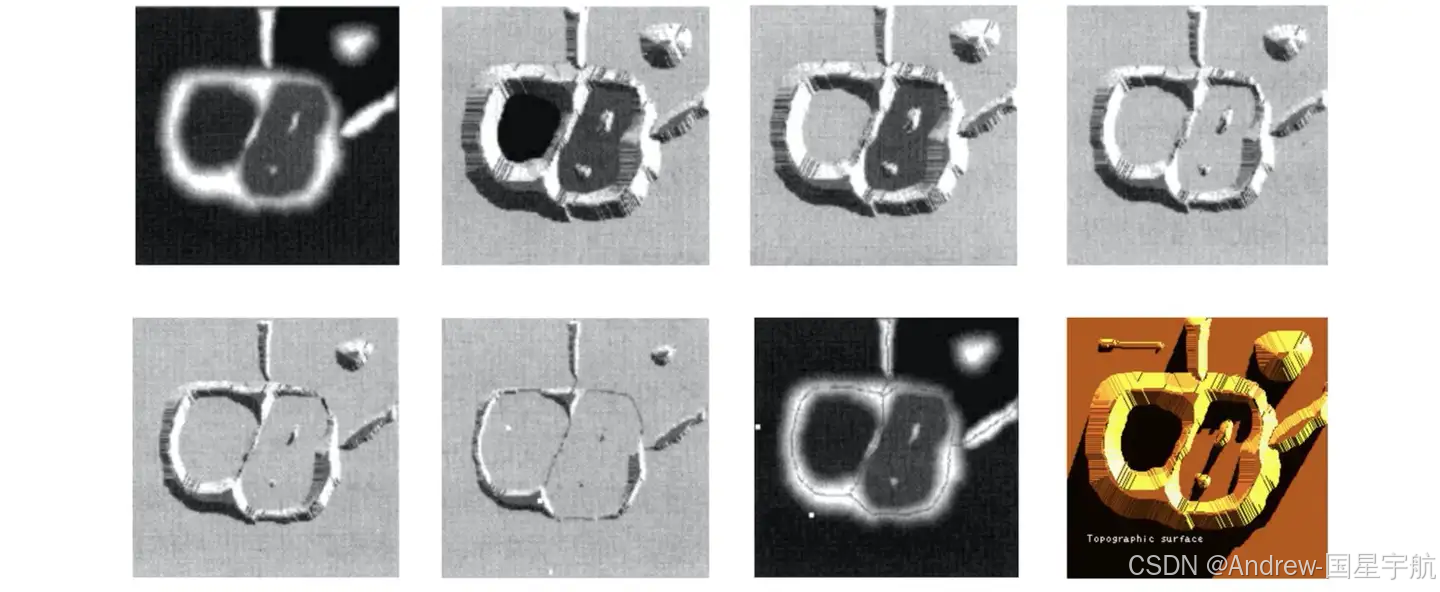

分水岭算法的灵感来源于地理学中的分水岭概念------想象把图像的灰度值看作地形的海拔高度：

灰度值低的区域（暗部）→ 山谷/盆地
灰度值高的区域（亮部）→ 山峰/山脊

我们从预先标记的"种子点"（山谷最低点）开始"注水"，随着水位上升，不同山谷的水会逐渐汇合。此时需要修建"堤坝"阻止汇合，这些堤坝就是最终的分割边界，也就是图像中不同目标的分界线。

2. 传统分水岭的"痛点"：过分割

直接对原始图像应用分水岭算法时，图像中的噪声或微小灰度变化会被当成"小山谷"，导致分割出大量细碎区域（过分割），完全失去实用价值。

解决思路：标记控制的分水岭算法

通过人工或算法预先标记"确定前景"（目标内部）、"确定背景"（背景区域），只让水从确定前景的种子点注入，避免噪声干扰，从而得到精准的分割结果。

二、算法流程：从预处理到分割

标记控制的分水岭算法通常分为5步：

图像预处理：灰度化→去噪→二值化（分离前景与背景）
距离变换：计算前景像素到背景的距离，找到"核心前景"（种子点）
标记生成 ：
- 确定前景：距离变换后的峰值区域（目标中心）
- 确定背景：通过膨胀操作扩展背景区域
- 未知区域：背景减前景，即待分割的边界区域
应用分水岭：用标记图像引导算法分割
结果可视化：绘制分割边界，展示最终效果

三、OpenCV实战：分割粘连的硬币图像

我们以经典的"粘连硬币分割"为例，用Python+OpenCV实现分水岭算法。

1. 环境准备

确保安装了OpenCV和NumPy：

bash 复制代码

pip install opencv-python numpy matplotlib

2. 完整代码与步骤解析

python 复制代码

import cv2
import numpy as np
import matplotlib.pyplot as plt

# 1. 读取图像并预处理
img = cv2.imread('coins.jpg')  # 替换为你的图像路径
gray = cv2.cvtColor(img, cv2.COLOR_BGR2GRAY)

# 去噪（高斯模糊）+ 二值化（大津法）
blur = cv2.GaussianBlur(gray, (5, 5), 0)
ret, thresh = cv2.threshold(blur, 0, 255, cv2.THRESH_BINARY_INV + cv2.THRESH_OTSU)

# 2. 形态学操作：去除小噪声（开运算）
kernel = np.ones((3, 3), np.uint8)
opening = cv2.morphologyEx(thresh, cv2.MORPH_OPEN, kernel, iterations=2)

# 3. 确定背景区域（膨胀操作）
sure_bg = cv2.dilate(opening, kernel, iterations=3)

# 4. 距离变换：找到确定前景（目标核心）
dist_transform = cv2.distanceTransform(opening, cv2.DIST_L2, 5)
ret, sure_fg = cv2.threshold(dist_transform, 0.7 * dist_transform.max(), 255, 0)
sure_fg = np.uint8(sure_fg)

# 5. 计算未知区域（背景 - 前景）
unknown = cv2.subtract(sure_bg, sure_fg)

# 6. 标记连通区域（为分水岭准备种子）
ret, markers = cv2.connectedComponents(sure_fg)
# 所有标记+1（避免背景被当成0，分水岭算法中0代表未知区域）
markers = markers + 1
# 未知区域标记为0
markers[unknown == 255] = 0

# 7. 应用分水岭算法
markers = cv2.watershed(img, markers)
# 分割边界标记为红色（markers=-1的区域是分水岭）
img[markers == -1] = [0, 0, 255]

# 8. 结果可视化
plt.figure(figsize=(12, 8))
plt.subplot(231), plt.imshow(cv2.cvtColor(img, cv2.COLOR_BGR2RGB)), plt.title('最终分割结果')
plt.subplot(232), plt.imshow(thresh, cmap='gray'), plt.title('二值化图像')
plt.subplot(233), plt.imshow(sure_bg, cmap='gray'), plt.title('确定背景')
plt.subplot(234), plt.imshow(dist_transform, cmap='gray'), plt.title('距离变换')
plt.subplot(235), plt.imshow(sure_fg, cmap='gray'), plt.title('确定前景')
plt.subplot(236), plt.imshow(markers, cmap='jet'), plt.title('标记图像')
plt.tight_layout(), plt.show()

3. 关键步骤说明

距离变换 ：cv2.distanceTransform计算每个前景像素到最近背景的欧式距离，距离越大代表越靠近目标中心，取阈值后得到"确定前景"，避免粘连目标被误判为一个区域。
标记连通区域 ：cv2.connectedComponents为每个确定前景分配唯一标记（种子点），确保算法从正确位置"注水"。
分水岭核心 ：cv2.watershed会根据标记图像分割，最终markers==-1的区域就是分割边界，我们用红色标注出来。

四、分水岭算法的应用场景

医学图像分割：如细胞分割、肿瘤区域提取（处理粘连的细胞群）。
工业检测：如电路板元件分割、金属零件缺陷检测（分割重叠的零件）。
农业/生物：如籽粒计数、菌落分割（处理密集粘连的样本）。
自然场景：如道路分割、目标检测中的前景提取。

五、优缺点与改进方向

优点

分割精度高，能处理粘连目标；
原理直观，可通过标记灵活控制分割结果；
结合形态学操作后鲁棒性强。

缺点

对噪声敏感，需依赖预处理；
标记点的选择会直接影响结果，复杂场景需手动标记。

改进方向

结合深度学习生成种子点（如用U-Net预测前景标记）；
引入多尺度形态学操作优化预处理；
与其他分割算法（如GrabCut）结合。

总结

分水岭算法是形态学分割的经典工具，尤其擅长处理粘连目标。通过"标记控制"解决过分割问题后，它在实际项目中能发挥巨大价值。本文的代码范例可直接复现，你可以替换成自己的图像（如粘连的零件、细胞）试试效果！

如果在实战中遇到过分割或标记不准确的问题，欢迎在评论区交流------可以通过调整距离变换的阈值、形态学核的大小来优化哦～
