【stm32简单外设篇】- 单路 TTP223 电容式触摸传感器

芯联智造2025-12-02 20:01

一、适用场景

适用场景：无机械按键的触摸按键替代（灯光触控、门禁触摸、家电面板、互动玩具、人机界面）、潮湿/封装环境下的按键替代、嵌入式入门 GPIO/EXTI 去抖与低功耗唤醒实践。

二、器材清单

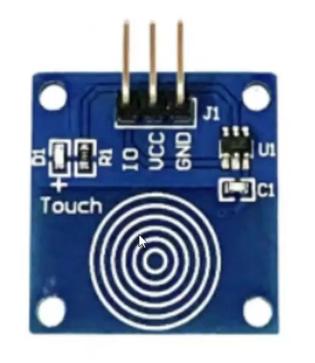

单路 TTP223 电容式触摸模块（带 PCB 电极或裸芯片 + 单触点） ×1

stm32f103（或其它 STM32）开发板 ×1

若干杜邦线（母对母/公对母）×1组

三、工作原理（要点）

电容感应：TTP223 内部测量电容变化，当接触或靠近模块的电极时，电容增大并触发检测逻辑，模块输出数字信号表示触摸事件。

四、接线示意
VCC → +5V

GND → GND

标准库

PA0→IO

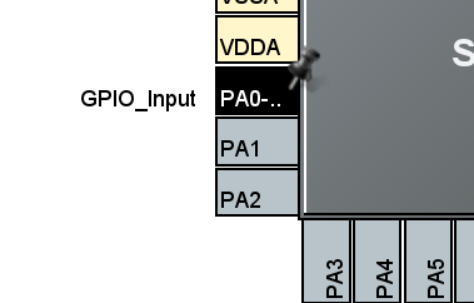

HAL库

PA0→IO

五、示例代码

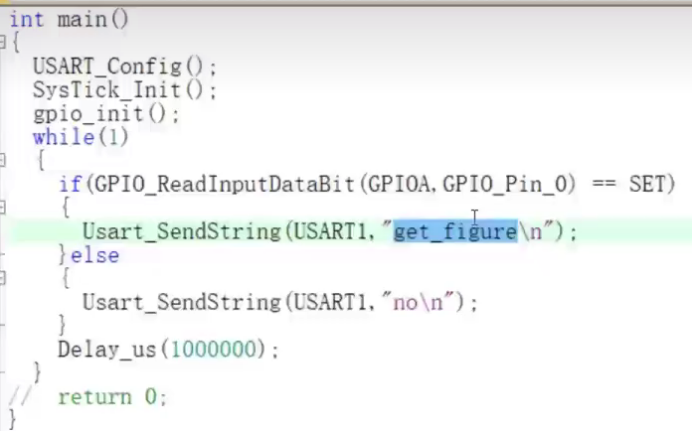

标准库

HAL库

cpp 复制代码

int main(void)
{

  /* USER CODE BEGIN 1 */

  /* USER CODE END 1 */

  /* MCU Configuration--------------------------------------------------------*/

  /* Reset of all peripherals, Initializes the Flash interface and the Systick. */
  HAL_Init();

  /* USER CODE BEGIN Init */

  /* USER CODE END Init */

  /* Configure the system clock */
  SystemClock_Config();

  /* USER CODE BEGIN SysInit */

  /* USER CODE END SysInit */

  /* Initialize all configured peripherals */
  MX_GPIO_Init();
  MX_USART1_UART_Init();
  /* USER CODE BEGIN 2 */

  /* USER CODE END 2 */

  /* Infinite loop */
  /* USER CODE BEGIN WHILE */
  while (1)
  {
		if(HAL_GPIO_ReadPin(GPIOA,GPIO_PIN_0) == 1)
			HAL_UART_Transmit(&huart1,"有接触\r\n", strlen("有接触\r\n"), HAL_MAX_DELAY);
		else
			HAL_UART_Transmit(&huart1,"无接触\r\n", strlen("无接触\r\n"), HAL_MAX_DELAY);
		HAL_Delay(1000);
    /* USER CODE END WHILE */

    /* USER CODE BEGIN 3 */
  }
  /* USER CODE END 3 */
}

六、讲解视频

https://www.bilibili.com/video/BV1PtkDBxEXN/?spm_id_from=333.1387.upload.video_card.click\&vd_source=b035825fef3be39bc47a9c50b324d086

https://www.bilibili.com/video/BV1uEkDBaEEC/?spm_id_from=333.1387.upload.video_card.click&vd_source=b035825fef3be39bc47a9c50b324d086

https://www.bilibili.com/video/BV1UEkDBhEWt/?spm_id_from=333.1387.upload.video_card.click&vd_source=b035825fef3be39bc47a9c50b324d086
