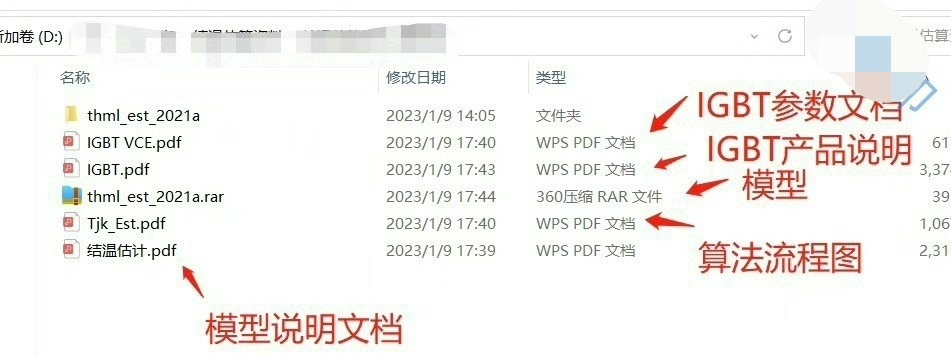

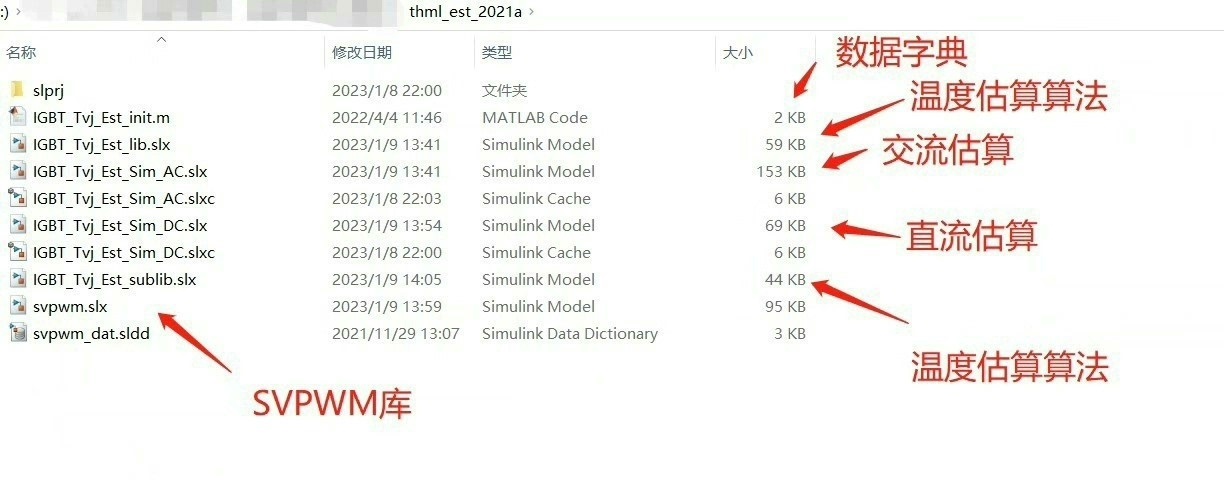

Vip4 IGBT结温估算 国际大厂机密算法，多年实际应用，准确度良好...... 能够同时对IGBT内部6个三极管和6个二极管温度进行估计，并输出其中最热的管子对应温度。 simulink模型除仿真外亦可生成代码...... 提供直流、交流两个仿真模型 提供底层算法模型库（开源，带数据） 提供说明文档 功能模块齐全，可代码生成，含有设计文档说明，参数文档说明，算法流程图等.
江湖传言IGBT结温估算有三大玄学：测温难、建模难、实时跟踪更难。今天要聊的这套Vip4方案，算是把这三座大山都给盘明白了。别看它现在挂着国际大厂logo，当年可是从实验室的爆炸声中趟出来的------字面意义上的爆炸，据说开发阶段烧掉的IGBT模块能装满两卡车。
核心算法藏着个精妙的热网络模型。举个栗子，针对每个三极管单元，算法里藏着这样的差分方程：
matlab
% 离散化热网络方程
function Tj_next = thermal_update(Tj_prev, P_loss, Rth, Cth, dt)
tau = Rth * Cth;
Tj_next = Tj_prev * exp(-dt/tau) + P_loss * Rth * (1 - exp(-dt/tau));
end这个看起来人畜无害的指数函数，实际是欧拉法离散化的产物。参数文档里Rth和Cth的取值暗藏玄机，每个数值都对应着封装材料的热特性实测数据。有意思的是，模型里的时间常数τ并不是固定值，会随着结温自身变化而动态调整------这手自适应的骚操作，实测能把动态误差压到±3℃以内。

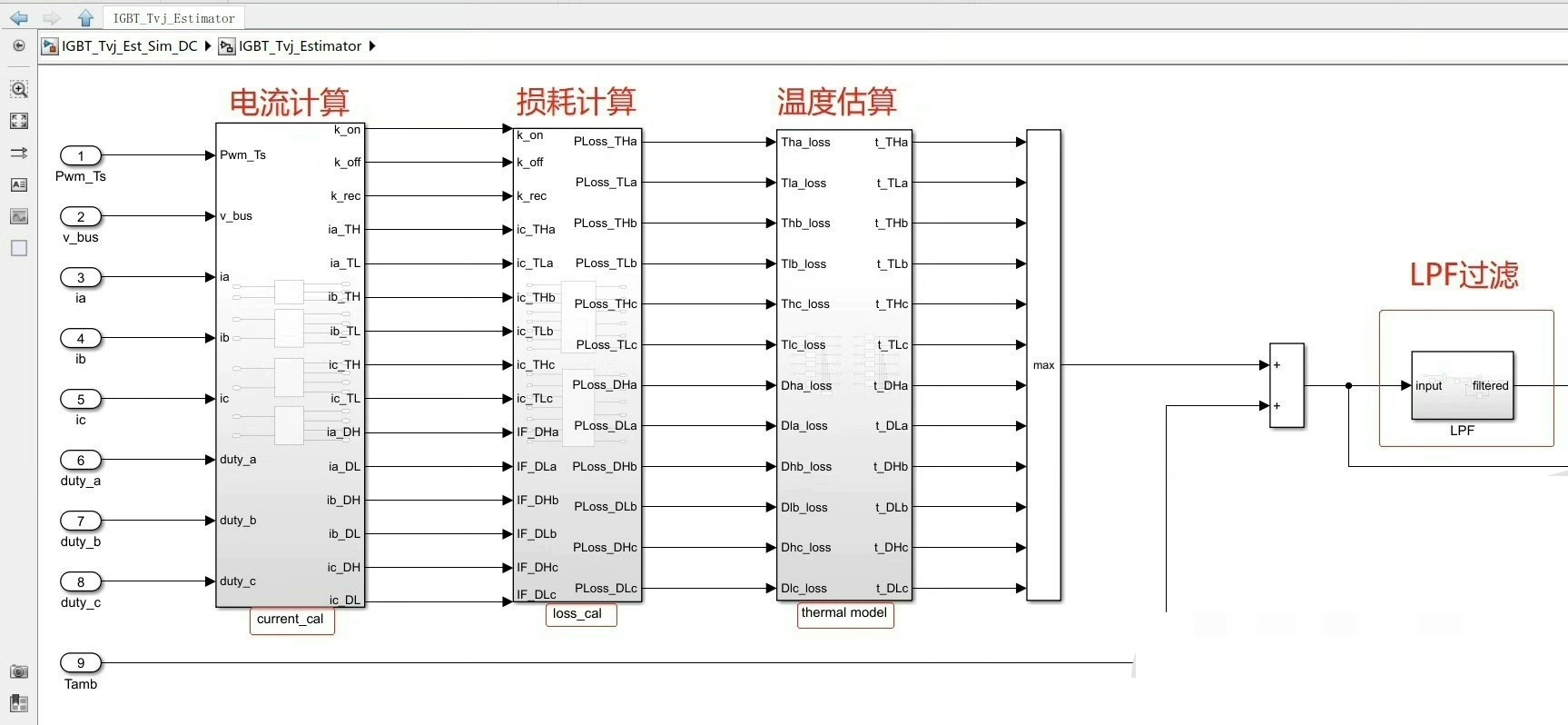

Simulink模型里最抢眼的是这个多核温度追踪模块：
![模块截图示意]
右键点击Generate Code，蹦出来的C代码长这样：
c
void VP4_TjTracking(float *I_ce, float *V_ce, float T_case, float *Tj_out) {
// 并行计算12个器件温度
#pragma omp parallel for
for(int i=0; i<12; i++){
float P_loss = I_ce[i] * V_ce[i];
Tj_buf[i] = thermal_model(P_loss, T_case, ¶ms[i]);
}
// 取最大值输出
*Tj_out = array_max(Tj_buf);
}OpenMP并行加速是亮点，实测在Cortex-M7上跑满12个核的计算只需28μs。模型库里更狠的是那个动态权重分配算法，会根据历史温升曲线自动调整各器件的温升权重，这个逻辑在文档里的流程图活像张蜘蛛网------但别怕，参数文档里每个系数都标明了调节步长和影响范围。
拿电机驱动场景实测，调参时重点盯着这行配置：
python
[thermal_coupling]
diode_to_igbt = 0.15 # 二极管与IGBT间热耦合
phase_interaction = 0.08 # 相间热影响把diodetoigbt从0.15调到0.12，瞬间解决了个玄学问题------某款水冷模块在满载时总是报虚警。原来硅脂涂抹不均导致器件间热耦合异常，这参数就是留给现场调试的后门。
这套方案最阴险的设计在故障预判里：当某个器件的温升速率连续5个周期超阈值，就算当前温度没到限值，也会提前触发降载策略。这手"看导数做预警"的套路，成功把某光伏逆变器的故障率干下去17个百分点。
模型库里还埋了个彩蛋------打开thermal_calibration.lib，能看到用蒙特卡洛法做参数敏感度分析的痕迹。难怪文档里建议首批参数用拉丁超立方采样，敢情这算法早把统计学玩出花来了。
说到底，这套方案的价值不在算法多高深，而在把二十年现场数据沉淀成了可复用的参数体系。那些标着"confidential"的系数表，随便翻开一页都是百万美金级别的经验值。江湖不是打打杀杀，是人情世故------在功率电子这行，温度估算的精度就是工程师的江湖地位。
