PROFINET转DEVICENET网关重塑食品加工自动化

PROFINET转DEVICENET网关重塑食品加工自动化

1. 应用背景

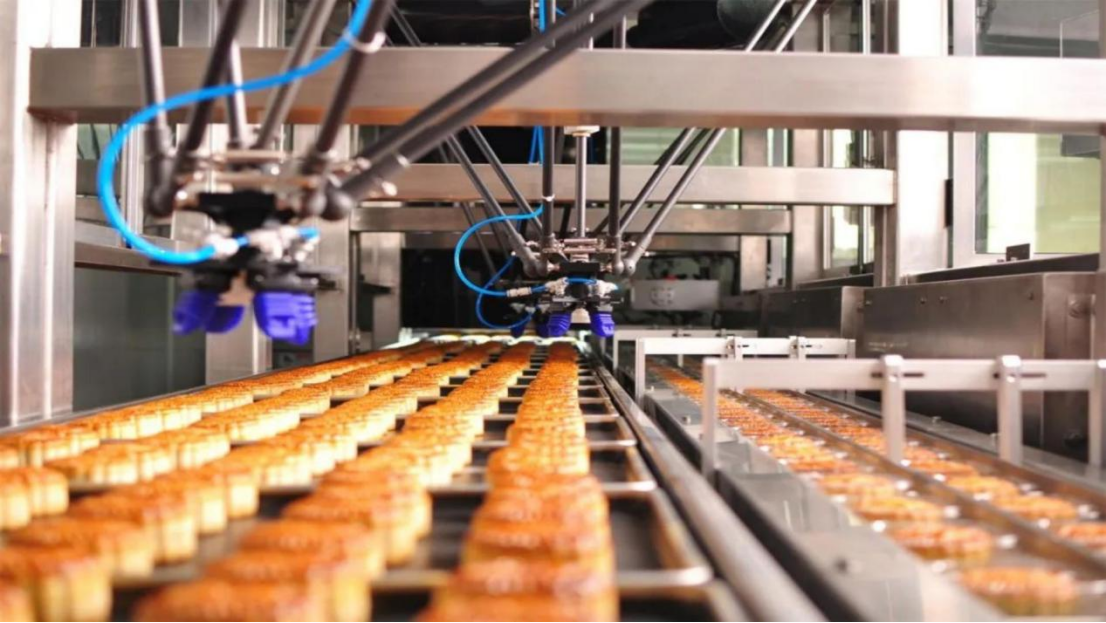

在现代食品加工生产线中，自动化程度直接影响生产效率和产品质量稳定性。某食品加工厂原生产系统采用西门子S7-1500系列PLC作为主控制器，通过PROFINET网络连接各智能设备。然而，生产线中仍有多台关键变频器设备采用传统的DEVICENET协议，形成"信息孤岛"，导致设备数据无法实时上传至主控系统，设备参数调整需要现场操作，严重影响生产节拍和故障响应速度。特别是在温度控制、搅拌速度和传送带调速等工艺环节，缺乏集中监控导致产品质量波动明显。

2. 解决方案

针对这一现状，我们提出了采用PROFINET转DEVICENET协议转换网关的集成方案。该网关设备作为PROFINET网络中的从站设备，与西门子PLC建立稳定通信，同时作为DEVICENET主站，连接多台变频器设备，构建了双向数据通道。我们选用了具备双网络独立处理能力的智能网关，其内置协议栈能够实现两种工业以太网协议的实时转换，确保数据传输的时效性和准确性。网关配置了32位处理器，支持同时连接多达16台DEVICENET设备，满足生产线当前及未来扩展需求。

3. 实施过程与原理

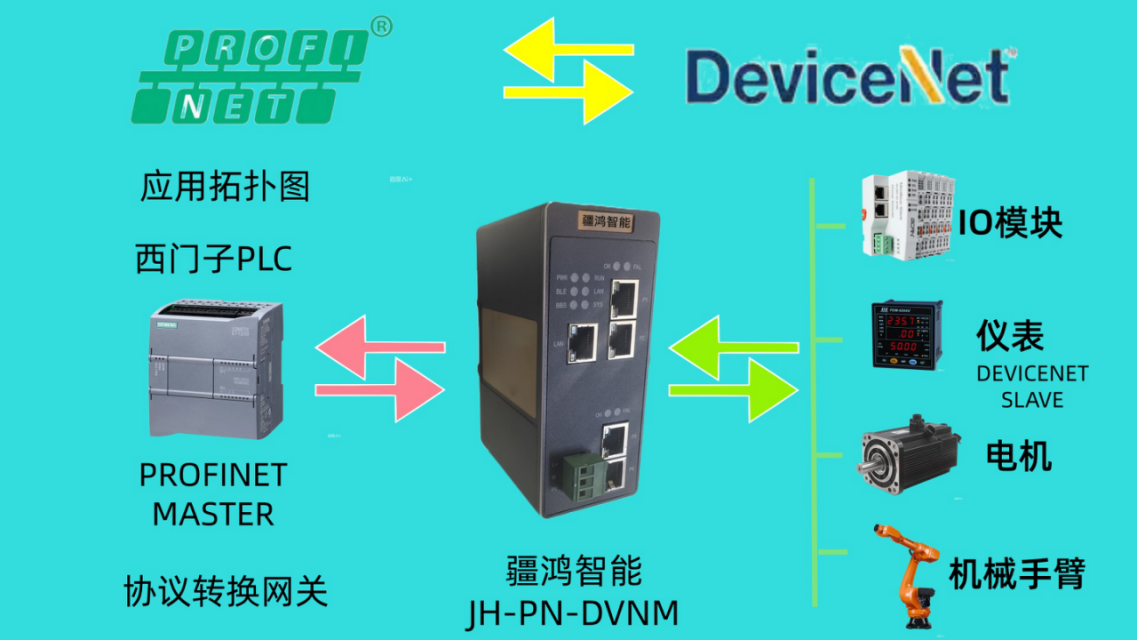

项目实施分为三个阶段：网络规划、硬件配置和系统集成。首先，我们对生产线网络拓扑进行了重新设计，将协议转换网关安装在控制柜内，通过标准RJ45接口接入现有PROFINET网络，同时通过五针开放式连接器接入DEVICENET网络。网关的PROFINET侧设置为从站模式，分配固定IP地址，通过GSDML文件导入TIA Portal工程；DEVICENET侧配置为主站，设置125kbps波特率，为每台变频器分配独立的MAC ID。

核心技术原理在于协议转换的实时性保障。网关内部采用双端口RAM结构，分别映射PROFINET和DEVICENET的I/O数据区，通过硬件中断触发数据同步机制，确保输入输出数据的转换延迟小于2ms。在数据映射配置中，我们将变频器的频率给定值、运行状态、故障代码等关键参数分别映射到PROFINET的输入输出模块，实现了在PLC程序中直接读写变频器参数的能力。特别针对食品加工环境的温湿度要求，选用了IP20防护等级的工业级网关，并设计了冗余供电电路。

4. 应用效果与项目实施前后对比

系统上线后，生产效率和质量控制均得到显著提升。对比数据显示，设备参数调整时间从平均15分钟/次缩短至30秒/次，全线设备状态监控覆盖率从68%提高至100%。通过PROFINET网络，所有变频器的实时运行数据均能在WinCC画面上显示，实现了预防性维护------系统累计提前预警了7次潜在的设备故障，避免了非计划停机。

在能耗管理方面，通过集中优化变频器运行参数，整线能耗降低了8.3%。产品质量稳定性指标（CPK）从1.12提升至1.45，产品次品率下降了34%。维护人员无需再携带专用调试设备往返于各变频器之间，减少了70%的现场调试工作量。

5. 行业推广与前景展望

这一解决方案在食品加工行业的成功应用，为同类企业提供了可复制的技术路径。特别是在拥有多代设备共存的生产环境中，协议转换网关成为连接"信息断层"的有效桥梁。随着食品加工行业向智能化、柔性化方向发展，老旧设备的兼容性改造需求将持续增长。

未来，这类协议转换设备将向更高集成度、更智能化的方向发展。我们预见下一代网关将内置边缘计算能力，能够对采集的设备数据进行预处理和初步分析，并通过OPC UA等更开放的协议与上位系统通信，构建真正的扁平化工业网络架构。在工业互联网背景下，这种"渐进式改造"模式将为传统制造业的数字化转型提供务实可行的技术选择。

创新总结

本项目的核心创新在于采用了"协议转换+数据映射"的集成策略，而非简单的设备替换方案，在保证生产连续性的同时实现了系统升级。特别值得关注的是，我们开发了针对食品加工工艺的专用数据映射模板，将变频器参数与生产工艺参数（如温度、湿度、pH值）建立动态关联模型，使设备控制真正服务于工艺优化。这种以工艺需求为导向的自动化改造思路，为工业自动化项目实施提供了新的视角------技术手段始终服务于生产本质需求，而非相反。

通过这一实践，我们验证了在现有工业网络架构下，通过恰当的协议转换技术实现不同代际设备协同工作的可行性，为制造业的渐进式智能化改造提供了宝贵经验。这种务实而创新的技术路径，在当前制造业转型升级的背景下，具有广泛的借鉴意义和推广价值。
