STM32 单片机 按键控制led灯亮灭

LED 灯: 作为一个输出设备,连接到 STM32 的一个 GPIO 引脚。通过程序控制该引脚输出高电平或低电平(取决于 LED 的电路连接方式)来点亮或熄灭 LED。

按键: 作为一个输入设备,连接到 STM32 的另一个 GPIO 引脚。程序需要读取该引脚的电平状态来判断按键是否被按下。按键通常连接有上拉或下拉电阻,以确保在未按下时引脚有确定的电平(高或低)。

消抖 (Debounce): 机械按键在按下和释放时会产生快速的、非预期的电平抖动(通常在几毫秒到几十毫秒)。如果不处理,程序可能会误判为多次按键动作。常用的消抖方法有硬件消抖(RC 滤波)和软件消抖(延时确认)。

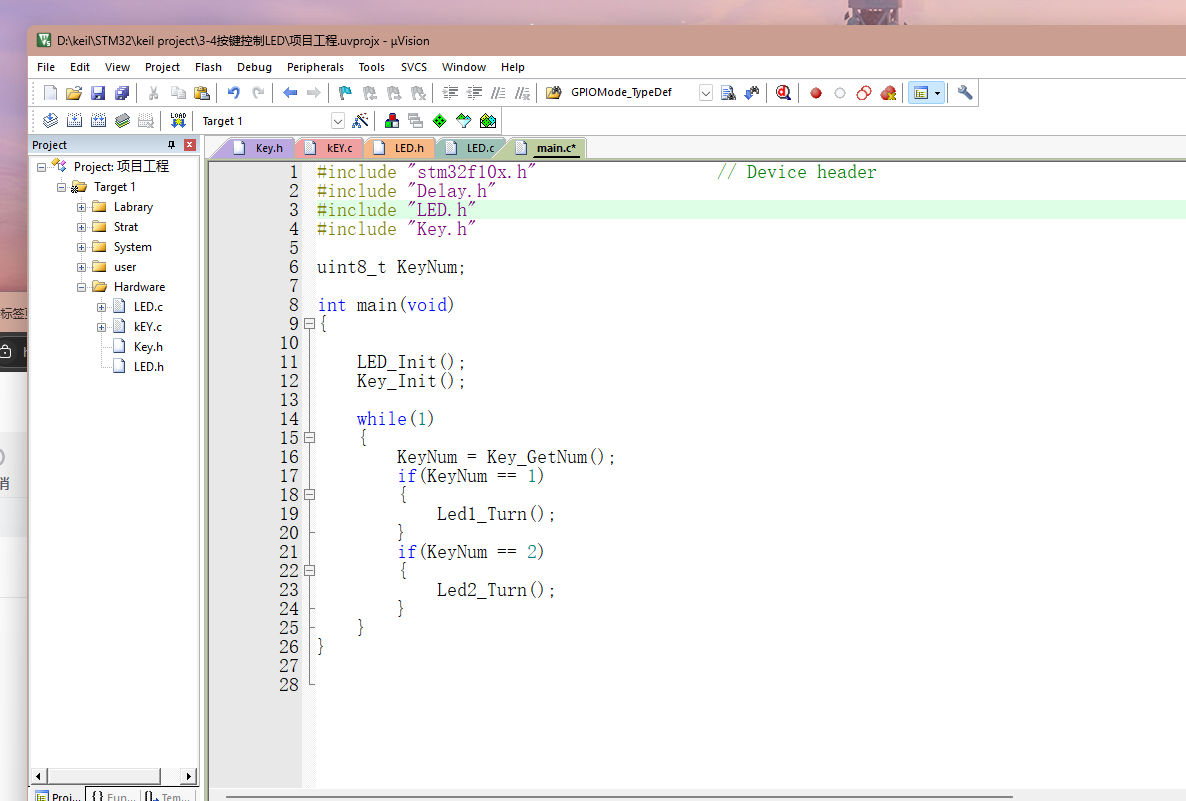

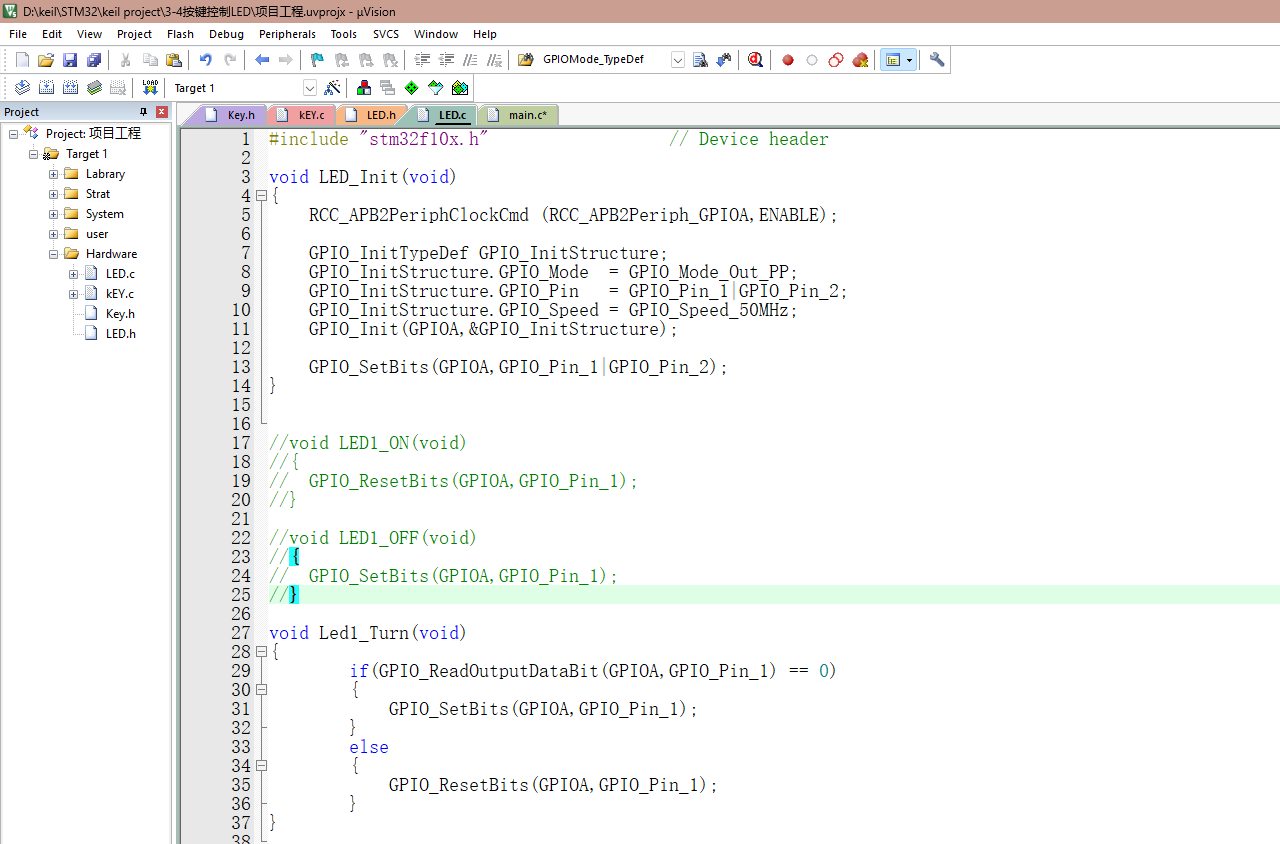

LED引脚初始化( LED_Init 函数)

开启GPIOA的时钟,将GPIOA的Pin1、Pin2配置为推挽输出模式(输出电平控制LED亮灭),并设置输出速度为50MHz;初始化后通过 GPIO_SetBits 将引脚置高。

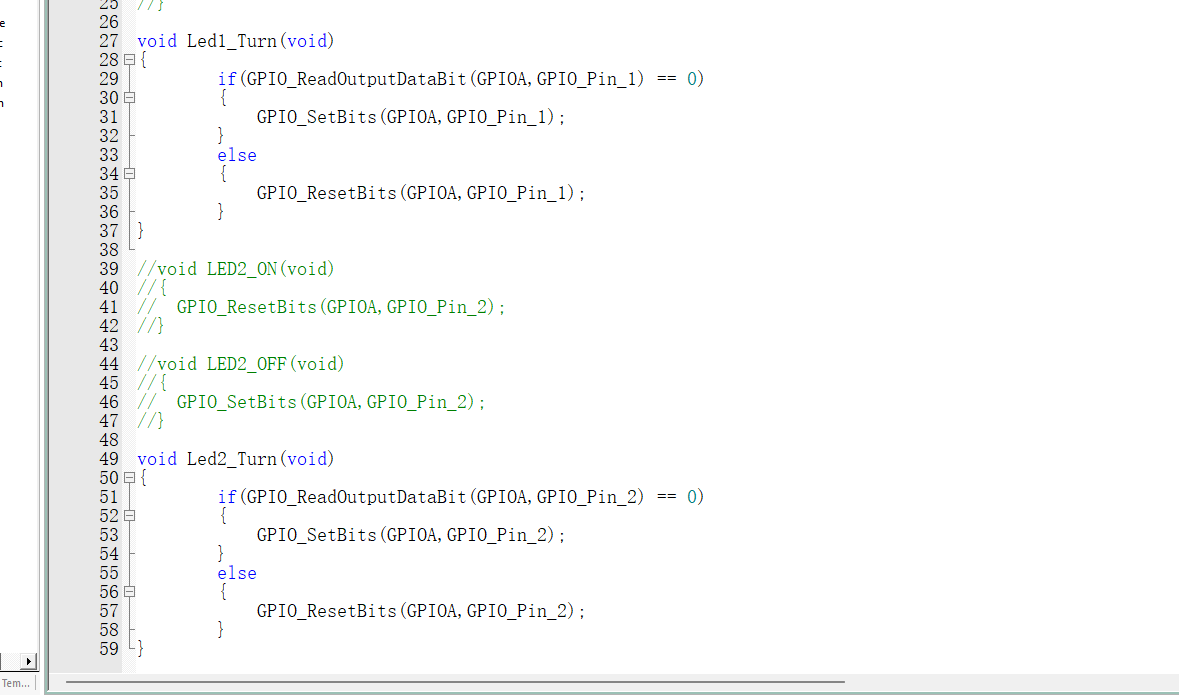

LED状态翻转( Led1_Turn 函数)

通过 GPIO_ReadOutputDataBit 读取GPIOA_Pin1当前的输出电平:

若当前为低电平(0),则调用 GPIO_SetBits 置高,LED熄灭。

若当前为高电平,则调用 GPIO_ResetBits 置低,LED点亮。

实现LED灯的"按一次切换亮灭状态"的功能。

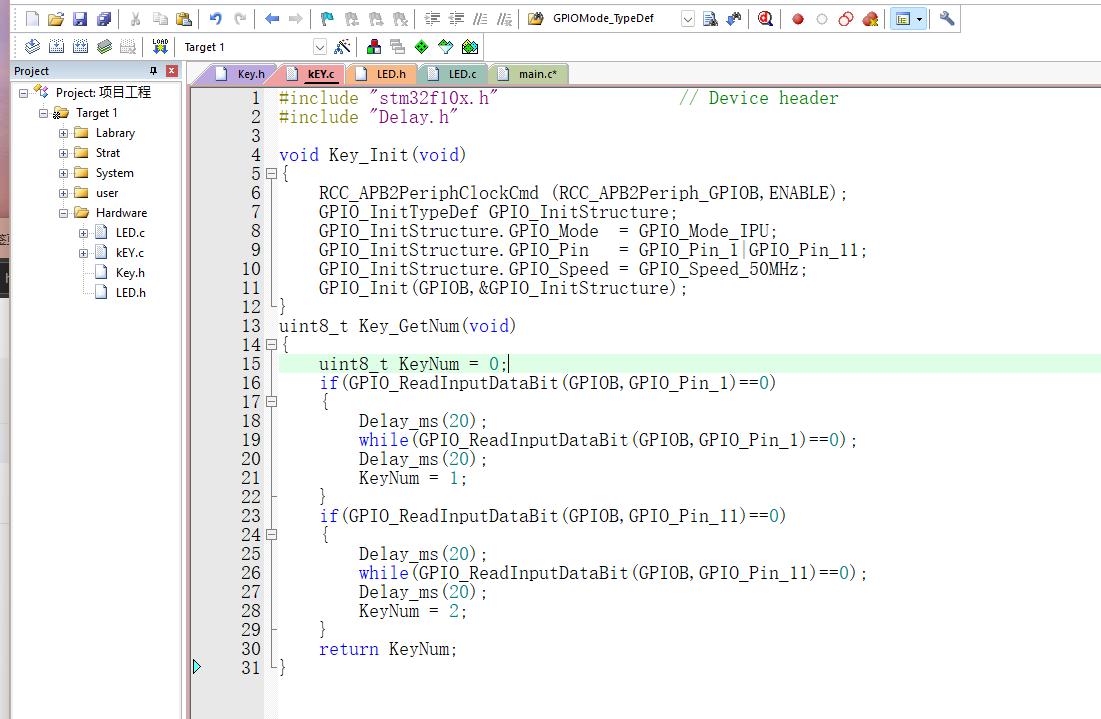

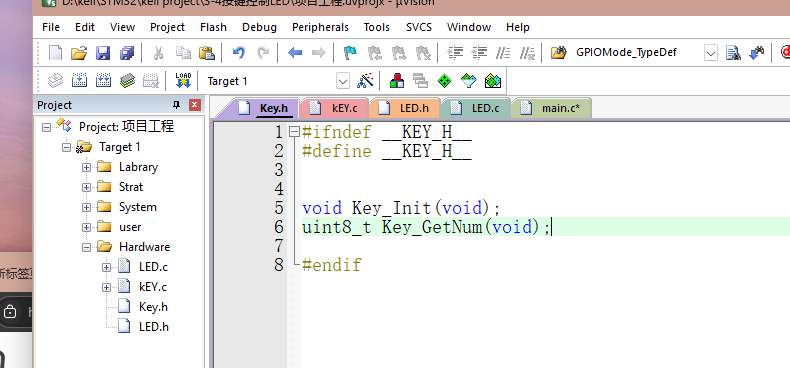

按键初始化( Key_Init 函数)

开启GPIOB的时钟(通过 RCC_APB2PeriphClockCmd )。

将GPIOB的Pin1、Pin11配置为上拉输入模式(GPIO_Mode_IPU),输出速度设为50MHz。

上拉输入模式的作用:按键未按下时,引脚默认保持高电平;按下时引脚被拉低,便于检测电平变化。

按键值读取( Key_GetNum 函数)

实现消抖处理+按键值返回的功能:

定义 KeyNum 变量存储按键编号(默认0表示无按键)。

检测GPIOB_Pin1电平:

若检测到低电平(按键按下),先延时20ms消抖。

等待按键松开(电平恢复高电平)后,再延时20ms消抖,最终将 KeyNum 设为1。

检测GPIOB_Pin11电平:逻辑与Pin1一致,按键按下后 KeyNum 设为2。

函数返回 KeyNum ,用于区分是哪个按键被按下。
