内存管理【3】

1. 概念

MMU

现代操作系统普遍采用虚拟内存管理（Virtual Memory Management）机制，这需要处理器中的MMU（Memory Management Unit，内存管理单元）提供支持。

PA

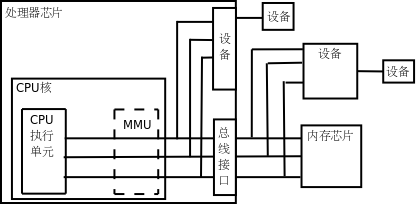

如果处理器没有MMU，或者有MMU但没有启用，CPU执行单元发出的内存地址将直接传到芯片引脚上，被内存芯片（以下称为物理内存，以便与虚拟内存区分）接收，这称为PA（Physical Address，以下简称PA），如下图所示。

VA

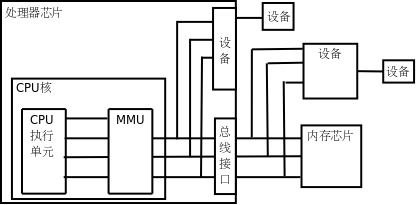

如果处理器启用了MMU，CPU执行单元发出的内存地址将被MMU截获，从CPU到MMU的地址称为虚拟地址（Virtual Address，以下简称VA），而MMU将这个地址翻译成另一个地址发到CPU芯片的外部地址引脚上，也就是将VA映射成PA，如下图所示。

如果是32位处理器，则内地址总线是32位的，与CPU执行单元相连（图中只是示意性地画了4条地址线），而经过MMU转换之后的外地址总线则不一定是32位的。也就是说，虚拟地址空间和物理地址空间是独立的，32位处理器的虚拟地址空间是4GB，而物理地址空间既可以大于也可以小于4GB。

2.内存分页

CPU 一旦开启MMU，MMU是个硬件。CPU就只知道虚拟地址了。如果地址是32位，0x12345670 。

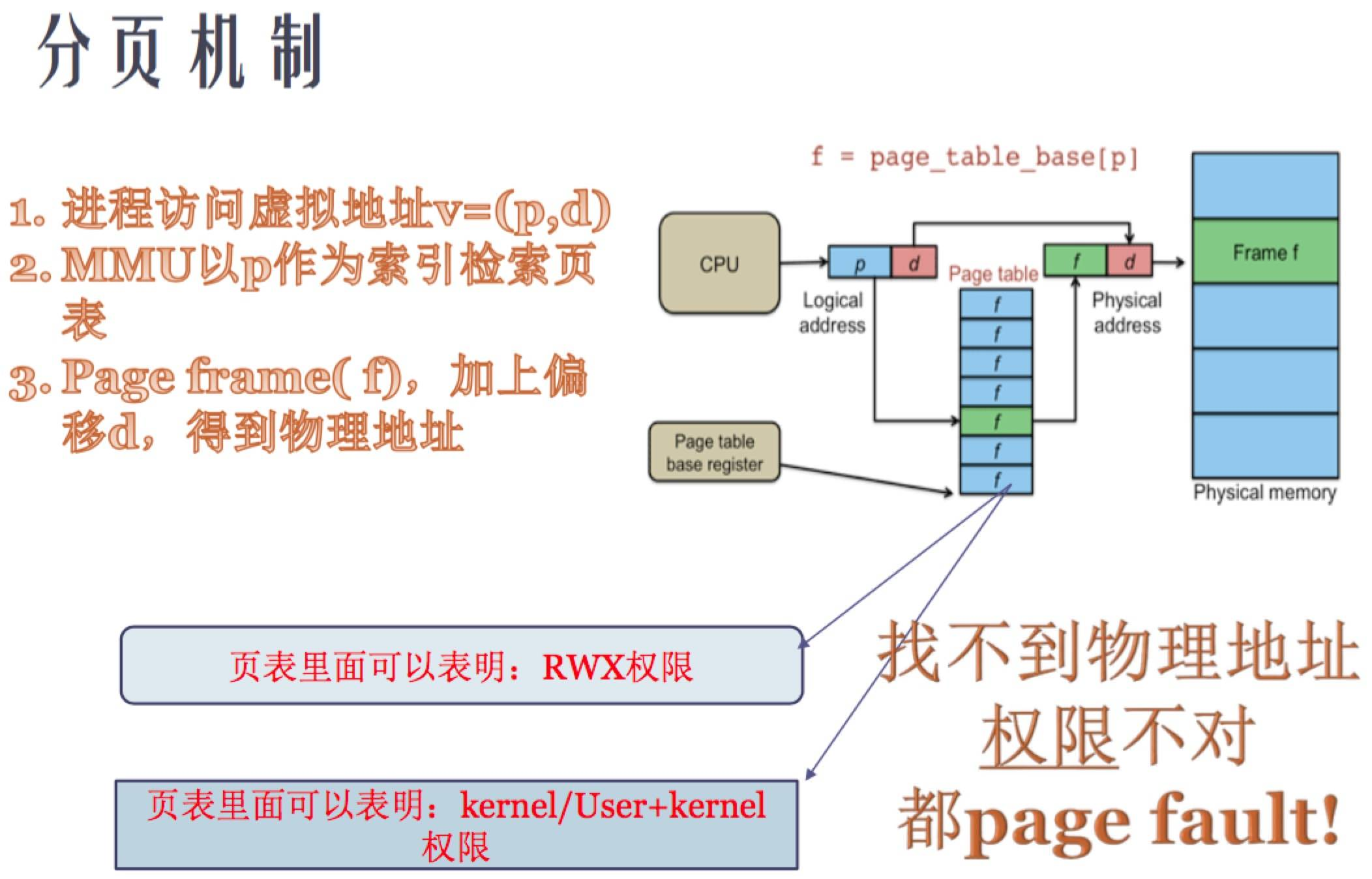

假设MMU的管理是把每一页的内存分成4K，那么其中的670是页内偏移，作为d；0x12345 是页号，作为p。通过虚拟地址去查对应的物理地址，用0x12345去查一张页表，页表（Page table）本身在内存。

硬件里有寄存器，记录页表的基地址，每次进程切换时，寄存器就会更新一次，因为每个进程的页表不同。

CPU一旦访问虚拟地址，通过页表查到页表项，页表项记录对应的物理地址。

总结：一旦开启MMU，CPU只能看到虚拟地址，MMU才能看到物理地址。

虚拟地址是指针，物理地址是个整数。内存中的一切均通过虚拟地址来访问。

说明： 去内存里读取页表会比较慢，CPU里有个高速单元TLB ，它是页表的高速缓存。CPU就不需要在内存里读页表，直接在tlb中读取，从虚拟地址到物理地址的映射。如果TLB中读取不到，才回到内存里读取页表映射，并且在tlb中命中。

虚拟地址：0x12345 670 --> 1M

物理地址：1M+670 MMU去访问这个物理地址。

内存的映射以页为单位。

Pagefault，是CPU提供的功能。两种情况会出现Pagefault。

一是，CPU通过虚拟地址没有查到对应的物理地址。
二是，MMU没有访问物理地址的权限。

2.1 页表（Page table）记录的页权限

核心原理：MMU + CPU 异常级别 = 内存保护

物理内存本身无权限概念 ------ 它只是字节阵列。
权限控制完全由 MMU + CPU 模式协同实现。

每个MMU中的页表项，除了有虚拟地址到物理地址的映射之外，还可以标注这个页的 RWX权限 和 kernel和user模式权限（用户空间,内核空间读取地址的权限），它们是内存管理两个的非常重要的权限。

一是，这一页地址的RWX权限 ，标记这4k地址的权限。一般用来做保护。

二是，MMU的页表项中，还可以标注这一页的地址：可以在内核态访问，还是只能在用户态访问。用户一般映射到0～3G，只有当CPU陷入到内核模式，才可以访问3G以上地址。

关键机制：

CPU 运行在不同 Exception Level（EL）

EL0：用户态（非特权）

EL1：内核态（特权）

EL2：Hypervisor

EL3：Secure Monitor

MMU 页表项（PTE）包含权限位

控制 谁可以访问（EL0 vs EL1+）

控制 如何访问（Read/Write/Execute）

2.2 ARMv8 页表项（PTE）中的权限字段详解

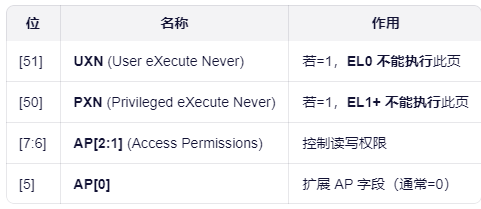

以 64 位页表项（L3 PTE）为例：

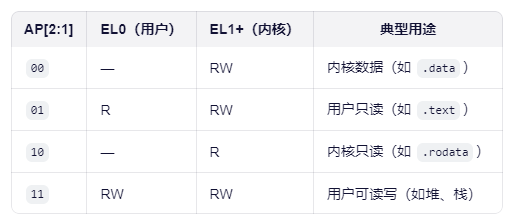

AP 字段组合

注意：

AP=00 表示 EL0 无访问权限（不是"只读"！）
要让用户程序访问某页，必须设为 01 或 11

执行权限（NX bit）

UXN=1 → 用户态不可执行（防 shellcode）
PXN=1 → 内核态不可执行（防 ROP 攻击）

3.用户态 → 内核态切换（系统调用）

场景：用户程序调用 write(fd, buf, size)

用户代码：

复制代码

write(1, "hello", 5);  // 运行在 EL0

触发 SVC 指令（Supervisor Call）：
复制代码
```
1svc #0   // 软中断，陷入 EL1
```
CPU 自动：
- 切换到 EL1
- 保存返回地址到 ELR_EL1
- 跳转到 异常向量表 （VBAR_EL1 + 0x400）
内核处理：
- 验证参数（buf 是否在用户空间？）
- 通过 copy_from_user() 安全拷贝数据
- 执行写操作（此时可访问所有内存）

返回用户态：

复制代码

eret    // 从 EL1 返回 EL0，恢复 PC 和 PSTATE

关键点：

用户传入的指针（如 buf）必须指向用户空间（EL0 可访问区域）

内核通过 权限检查 + 地址范围检查 防止越权访问

4.权限如何配置

限由 操作系统在建立页表时设置 ，最终写入 页表项（PTE）。

Linux 内核中的关键函数：

页表项权限宏（arch/arm64/include/asm/pgtable.h）

复制代码

// 用户可读写
#define PAGE_COPY       __pgprot(_PAGE_DEFAULT | PTE_RDONLY | PTE_USER)
#define PAGE_SHARED     __pgprot(_PAGE_DEFAULT | PTE_USER)

// 内核只读
#define PAGE_KERNEL_RO  __pgprot(_PAGE_DEFAULT | PTE_RDONLY)

// 用户可执行（代码段）
9#define PAGE_EXEC       __pgprot(_PAGE_DEFAULT | PTE_USER | PTE_UXN_CLEAR)

其中：

PTE_USER → 设置 AP[2:1] = 11（EL0 RW, EL1 RW）
PTE_RDONLY → 设置 AP[2:1] = 01（EL0 R, EL1 RW）
PTE_UXN_CLEAR → UXN=0（允许用户执行）

创建 VMA 时指定权限（mmap）

复制代码

// mmap(PROT_READ | PROT_EXEC, MAP_PRIVATE, fd, 0);
// 内核会设置 PTE: AP=01 (R), UXN=0 (可执行)

内核直接映射（如 ioremap）

复制代码

void __iomem *ioremap(phys_addr_t phys, size_t size);
// 返回的虚拟地址：AP=00（仅 EL1 可访问），UXN=1（不可执行）

5. 实际例子：为什么用户不能访问内核内存？

场景：用户程序尝试读取内核地址

复制代码

#include <stdio.h>
int main() {
   volatile char *p = (char*)0xFFFF000000000000; // 内核地址
   printf("%c\n", *p);  // 尝试读
   return 0;
}

发生什么？

CPU 在 EL0 执行 ldr x0, [x1]
MMU 查页表，发现该页的 AP=00（EL0 无权限）
触发 Data Abort 异常
内核收到 SIGSEGV 信号
进程被杀死：Segmentation fault

这就是 内存保护 的体现！
