前言

在 Kubernetes（K8s）集群中设计一个高效、可靠且可扩展的日志系统，是保障可观测性（Observability）的重要组成部分。

此篇博客，我将结合一个 Python 应用示例，详细讲解如何在 Kubernetes（K8s）集群中设计并部署一套完整的应用容器日志收集系统。我们将采用业界主流、轻量高效的 PLG 架构（Promtail + Loki + Grafana），适用于大多数中小型到中大型云原生场景。

目标

编写一个输出结构化日志的 Python 应用。
将该应用部署到 K8s 集群。
部署 PLG 日志系统（Promtail 采集 → Loki 存储 → Grafana 查询）。
在 Grafana 中查看和过滤该应用的日志。

具体步骤

第一步：编写 Python 应用（输出结构化日志）

创建app.py文件

python 复制代码

# app.py
import json
import logging
import time
from datetime import datetime

# 配置日志输出为 JSON 格式
class JsonFormatter(logging.Formatter):
    def format(self, record):
        log_entry = {
            "timestamp": datetime.utcnow().isoformat() + "Z",
            "level": record.levelname,
            "logger": record.name,
            "message": record.getMessage(),
            "service": "my-python-app",  # 自定义服务名
            "pod_name": record.pod_name if hasattr(record, 'pod_name') else "unknown"
        }
        return json.dumps(log_entry)

# 设置 root logger
logger = logging.getLogger()
logger.setLevel(logging.INFO)

handler = logging.StreamHandler()
handler.setFormatter(JsonFormatter())
logger.addHandler(handler)

if __name__ == "__main__":
    counter = 0
    while True:
        counter += 1
        logger.info(f"Processing request #{counter}")
        time.sleep(5)

💡 注意：不要写入文件，而是直接 print 到 stdout（通过 StreamHandler）。K8s 会自动将容器

stdout/stderr 写入 /var/log/pods/*.log。

第二步：构建 Docker 镜像

创建dockerfile文件

bash 复制代码

# Dockerfile
FROM python:3.11-slim

WORKDIR /app
COPY app.py .
RUN pip install --no-cache-dir gunicorn

CMD ["python", "app.py"]

构建并推送（假设你有阿里云ACK仓库）：

bash 复制代码

docker build -t <your-acr-registry>/my-python-app:1.0 .
docker push <your-acr-registry>/my-python-app:1.0

第三步：部署 Python 应用到 K8s

yaml 复制代码

# app-deployment.yaml
apiVersion: apps/v1
kind: Deployment
metadata:
  name: my-python-app
  namespace: default
spec:
  replicas: 2
  selector:
    matchLabels:
      app: my-python-app
  template:
    metadata:
      labels:
        app: my-python-app
        # 可选：添加日志相关标签，便于 Promtail 过滤
        log_type: application
    spec:
      containers:
      - name: app
        image: your-dockerhub/my-python-app:1.0
        ports:
        - containerPort: 80
---
apiVersion: v1
kind: Service
metadata:
  name: my-python-app-svc
spec:
  selector:
    app: my-python-app
  ports:
    - protocol: TCP
      port: 80
      targetPort: 80

应用部署：

bash 复制代码

kubectl apply -f app-deployment.yaml

验证日志是否输出：

bash 复制代码

kubectl logs -l app=my-python-app --tail=5

你应该看到类似：

bash 复制代码

{"timestamp": "2025-11-27T10:00:00Z", "level": "INFO", "logger": "root", "message": "Processing request #1", "service": "my-python-app", "pod_name": "unknown"}

第四步：准备PLG（Promtail + Loki + Grafana）离线资源包

容器镜像（版本可按需调整）

组件	官方镜像（示例）	推荐版本
Promtail	grafana/promtail:2.9.6	2.9.6+
Loki	grafana/loki:2.9.6	2.9.6+
Grafana	grafana/grafana:10.2.3	10.2+

将镜像推送到私有镜像仓库（如阿里云 ACR）

bash 复制代码

# 示例：打 tag 并推送
docker pull grafana/promtail:2.9.6
docker tag grafana/promtail:2.9.6 <your-acr-registry>/promtail:2.9.6
docker push <your-acr-registry>/promtail:2.9.6

# 同样处理 loki 和 grafana

第五步：部署 Loki（日志存储）

创建命名空间

bash 复制代码

kubectl create ns logging

创建 Loki 配置 ConfigMap

创建 loki-config.yaml：

yaml 复制代码

apiVersion: v1
kind: ConfigMap
metadata:
  name: loki-config
  namespace: logging
data:
  loki.yaml: |
    auth_enabled: false

    server:
      http_listen_port: 3100
      grpc_listen_port: 9096

    common:
      path_prefix: /tmp/loki
      replication_factor: 1
      ring:
        kvstore:
          store: inmemory
        instance_addr: 127.0.0.1

    schema_config:
      configs:
        - from: "2020-01-01"
          store: boltdb-shipper
          object_store: filesystem
          schema: v11
          index:
            prefix: index_
            period: 24h

    storage_config:
      boltdb_shipper:
        active_index_directory: /tmp/loki/boltdb-shipper-active
        cache_location: /tmp/loki/boltdb-shipper-cache
        cache_ttl: 24h
        shared_store: filesystem
      filesystem:
        directory: /tmp/loki/chunks

    limits_config:
      reject_old_samples: true
      reject_old_samples_max_age: 168h

    compactor:
      working_directory: /tmp/loki/compactor
      shared_store: filesystem

部署 Loki Deployment

创建 loki-deployment.yaml：

yaml 复制代码

apiVersion: apps/v1
kind: Deployment
metadata:
  name: loki
  namespace: logging
spec:
  replicas: 1
  selector:
    matchLabels:
      app: loki
  template:
    metadata:
      labels:
        app: loki
    spec:
      containers:
        - name: loki
          image: <your-acr-registry>/loki:2.9.6  # 替换为你的私有镜像
          imagePullPolicy: IfNotPresent
          ports:
            - containerPort: 3100
          args:
            - "-config.file=/etc/loki/loki.yaml"
          volumeMounts:
            - name: config
              mountPath: /etc/loki
            - name: storage
              mountPath: /tmp/loki
      volumes:
        - name: config
          configMap:
            name: loki-config
        - name: storage
          emptyDir: {}
---
apiVersion: v1
kind: Service
metadata:
  name: loki
  namespace: logging
spec:
  ports:
    - port: 3100
      targetPort: 3100
  selector:
    app: loki

应用：

bash 复制代码

kubectl apply -f loki-deployment.yaml

查看日志

bash 复制代码

kubectl logs -l app=loki -n logging --follow

✅ 正常启动日志应包含：

level=info msg="Loki started"

level=info msg="boltdb-shipper initialized"

第六步：部署 Promtail（日志采集）

创建 promtail-config.yaml：

yaml 复制代码

apiVersion: v1
kind: ConfigMap
metadata:
  name: promtail-config
  namespace: logging
data:
  promtail.yaml: |
    server:
      http_listen_port: 9080
      grpc_listen_port: 0

    positions:
      filename: /run/promtail/positions.yaml

    clients:
      - url: http://loki.logging.svc.cluster.local:3100/loki/api/v1/push

    scrape_configs:
      - job_name: containers
        static_configs:
          - targets:
              - localhost
            labels:
              job: containers
              __path__: /host/*/*/*.log

创建 promtail-daemonset.yaml：

yaml 复制代码

apiVersion: apps/v1
kind: DaemonSet
metadata:
  name: promtail
  namespace: logging
  labels:
    app: promtail
spec:
  selector:
    matchLabels:
      app: promtail
  template:
    metadata:
      labels:
        app: promtail
    spec:
      serviceAccountName: promtail-sa
      tolerations:
        - key: node-role.kubernetes.io/master
          effect: NoSchedule
      containers:
        - name: promtail
          image: <your-acr-registry>/promtail:2.9.6
          imagePullPolicy: IfNotPresent
          args:
            - "-config.file=/etc/promtail/promtail.yaml"
          volumeMounts:
            - name: config
              mountPath: /etc/promtail
            - name: run
              mountPath: /run/promtail
            - name: host-root
              mountPath: /host
              readOnly: true
      volumes:
        - name: config
          configMap:
            name: promtail-config
        - name: run
          hostPath:
            path: /run/promtail
            type: DirectoryOrCreate
        - name: host-root
          hostPath:
            path: /var/log/pods
            type: Directory
---
apiVersion: v1
kind: ServiceAccount
metadata:
  name: promtail-sa
  namespace: logging
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRole
metadata:
  name: promtail-cluster-role
rules:
  - apiGroups: [""]
    resources:
      - nodes
      - nodes/proxy
      - services
      - endpoints
      - pods
    verbs: ["get", "watch", "list"]
---
apiVersion: rbac.authorization.k8s.io/v1
kind: ClusterRoleBinding
metadata:
  name: promtail-cluster-role-binding
subjects:
  - kind: ServiceAccount
    name: promtail-sa
    namespace: logging
roleRef:
  kind: ClusterRole
  name: promtail-cluster-role
  apiGroup: rbac.authorization.k8s.io

进入容器验证路径是否存在：

bash 复制代码

kubectl exec -n logging <promtail-pod> -- ls -l /host

查看日志是否开始采集：

bash 复制代码

kubectl logs -n logging <promtail-pod>

应看到：

level=info msg="Seeked /host/.lifsea/rootfs/var/log/pods/.../0.log..."

验证

bash 复制代码

kubectl port-forward -n logging svc/loki 3100:3100

查询具体日志内容

bash 复制代码

# 查询最近5分钟、job=containers 的日志
curl -G \
  --data-urlencode 'query={job="containers"}' \
  --data 'limit=10' \
  --data 'direction=backward' \
  http://localhost:3100/loki/api/v1/query_range

第七步：部署 Grafana（可视化）

创建 Grafana 配置（预配置 Loki 数据源）

创建 grafana-datasource.yaml：

yaml 复制代码

apiVersion: v1
kind: ConfigMap
metadata:
  name: grafana-datasource
  namespace: logging
data:
  loki.yaml: |
    apiVersion: 1
    datasources:
      - name: Loki
        type: loki
        access: proxy
        url: http://loki.logging.svc.cluster.local:3100
        isDefault: true

部署 Grafana

grafana-deployment.yaml：

yaml 复制代码

apiVersion: apps/v1
kind: Deployment
metadata:
  name: grafana
  namespace: logging
spec:
  replicas: 1
  selector:
    matchLabels:
      app: grafana
  template:
    metadata:
      labels:
        app: grafana
    spec:
      containers:
        - name: grafana
          image: <your-acr-registry>/grafana:10.2.3
          imagePullPolicy: IfNotPresent
          ports:
            - containerPort: 3000
          env:
            - name: GF_SECURITY_ADMIN_PASSWORD
              value: "admin123"  # 生产环境请用 Secret
          volumeMounts:
            - name: datasource
              mountPath: /etc/grafana/provisioning/datasources
      volumes:
        - name: datasource
          configMap:
            name: grafana-datasource
---
apiVersion: v1
kind: Service
metadata:
  name: grafana
  namespace: logging
spec:
  type: NodePort  # 或 NodePort，根据网络策略选择
  ports:
    - port: 3000
      targetPort: 3000
  selector:
    app: grafana

获取访问地址：

bash 复制代码

kubectl get svc -n logging grafana

浏览器访问 http://ip:3000，用户名 admin，密码 admin123。

进入后应自动加载 Loki 数据源，可直接查询日志。

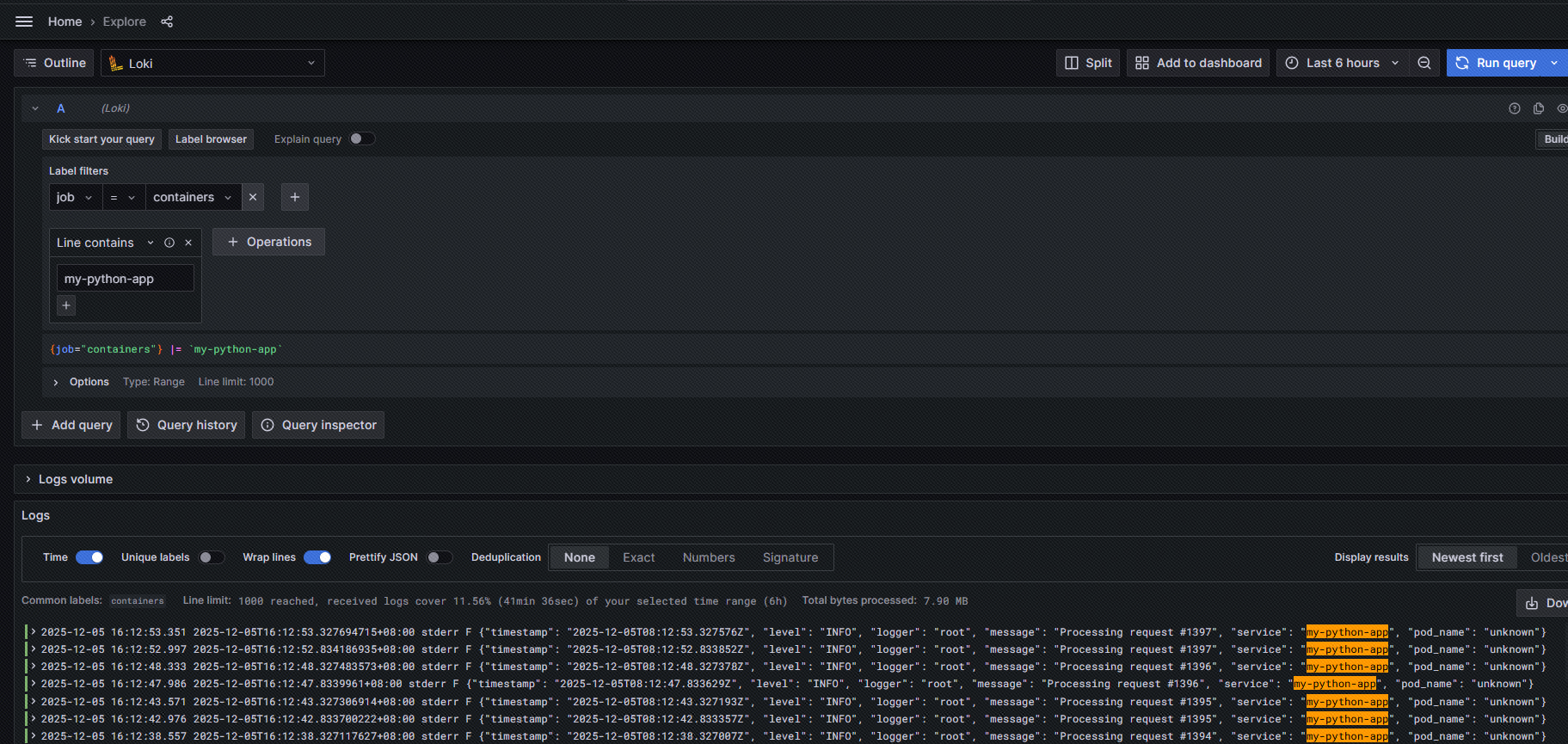

第八步：验证日志采集

在 Grafana 中打开 Explore；
选择 Loki 数据源；
输入 {job="containers"} 查询；
应看到来自各节点容器的日志。
