手写TCP/IP协议栈——无回报ARP包生成

理论部分

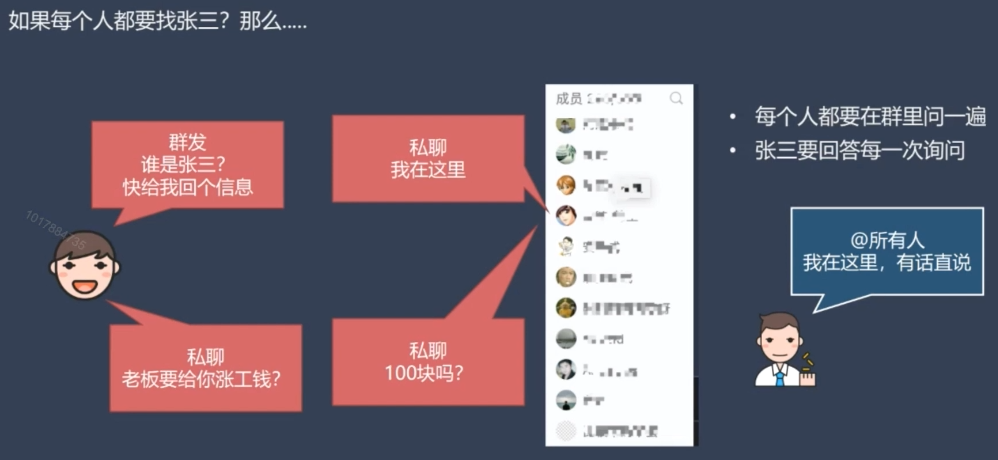

如果局域网范围内每一个人都要找张三，就都需要广播一遍，浪费网络性能

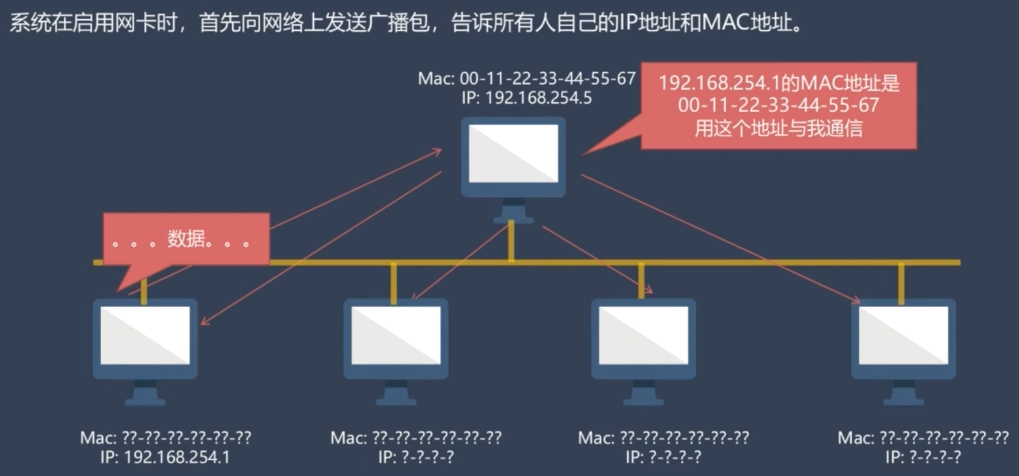

不妨设定：主机启用网卡的时候，自动在网络上广播自己的IP地址&&MAC地址，表示我已经上线了，方便网络当中的其他主机能感知到你的存在

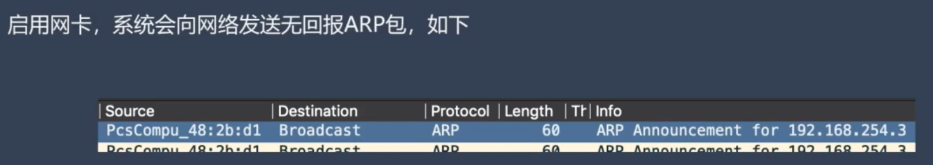

网卡上线的广播包设置为无回报的ARP包

这里通过一个比较巧妙的手法

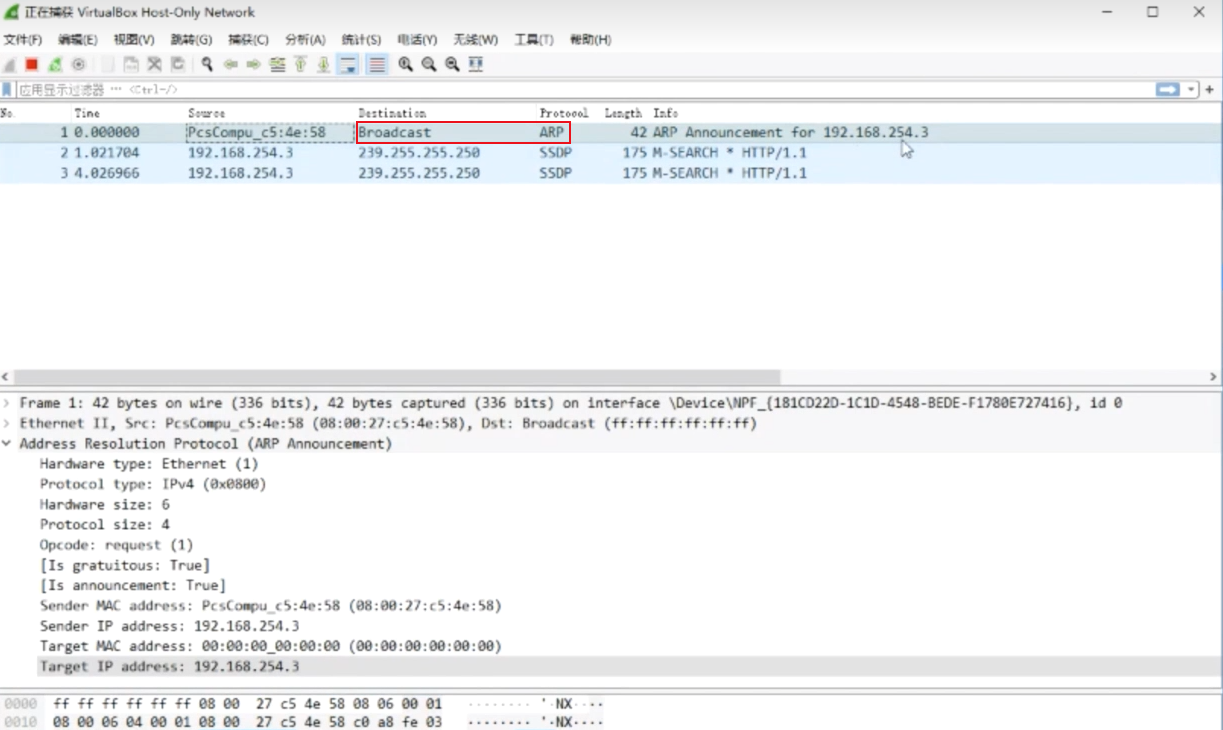

以太网的dst mac填写的是广播包，protocol为ARP，表示交给ARP协议处理

在ARP协议中，发送方和接收方的IP地址都填写的自己的

这样设计可以保证广播范围内的主机都能收到，同时无需做出回应。只需要根据ARP协议要求来提取出来请求主机的 IP <-> ARP 的映射关系，就ok了

对于这种数据包，我们称之为无回报的ARP包

代码实现部分

xnet_tinny.h

arp数据包结构体定义

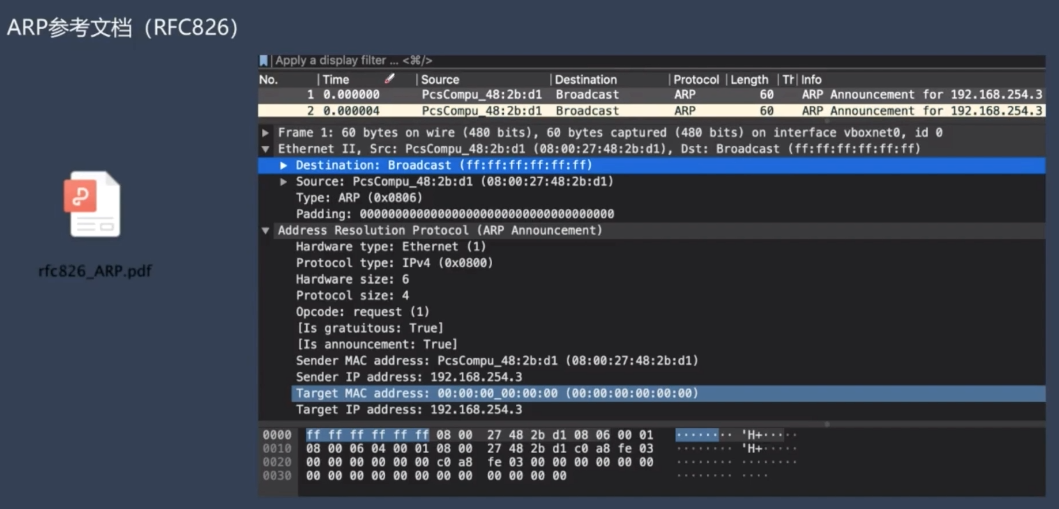

结合wireshark抓包软件/RFC文档可以看到arp包的具体结构字段，注意这部分内容需要夹在#pragma pack()中间，因为需要解析具体字段

cpp 复制代码

#define XNET_CFG_NETIF_IP			{192, 168, 254, 2}

#define XARP_HW_ETHER 0x1         //以太网
#define XARP_REQUEST  0x1         //ARP请求包
#define XARP_REPLY    0x2         //ARP响应包

typedef struct _xarp_packet_t
{
	uint16_t hw_type, pro_type;
	uint8_t hw_len, pro_len;
	uint16_t opcode;
	uint8_t sender_mac[XNET_MAC_ADDR_SIZE];
	uint8_t sender_ip[XNET_IPV4_ADDR_SIZE];
	uint8_t target_mac[XNET_MAC_ADDR_SIZE];
	uint8_t target_ip[XNET_IPV4_ADDR_SIZE];
}xarp_packet_t;

xnet_tinny.c

cpp 复制代码

static const xipaddr_t netif_ipaddr = XNET_CFG_NETIF_IP;
static const uint8_t ether_broadcast[] = { 0xFF,0xFF,0xFF,0xFF,0xFF,0xFF };

int xarp_make_request(const xipaddr_t* ipaddr)
{
	xarp_packet_t* arp_packet;
	xnet_packet_t* packet = xnet_alloc_for_send(sizeof(xarp_packet_t));

	arp_packet = (xarp_packet_t*)packet->data;
	arp_packet->hw_type = swap_order16(XARP_HW_ETHER);
	arp_packet->pro_type = swap_order16(XNET_PROTOCOL_IP);
	arp_packet->hw_len = XNET_MAC_ADDR_SIZE;
	arp_packet->pro_len = XNET_IPV4_ADDR_SIZE;
	memcpy(arp_packet->sender_mac, netif_mac, XNET_MAC_ADDR_SIZE);
	memcpy(arp_packet->sender_ip, netif_ipaddr.array, XNET_IPV4_ADDR_SIZE);
	memset(arp_packet->target_mac, 0, XNET_MAC_ADDR_SIZE);
	memcpy(arp_packet->target_ip, ipaddr->array, XNET_IPV4_ADDR_SIZE);
	return ethernet_out_to(XNET_PROTOCOL_ARP, ether_broadcast, packet);
}

static xnet_err_t ethernet_init(void)
{
	xnet_err_t err = xnet_driver_open(netif_mac);
	if (err < 0)
		return err;

	return xarp_make_request(&netif_ipaddr);
}

测试部分

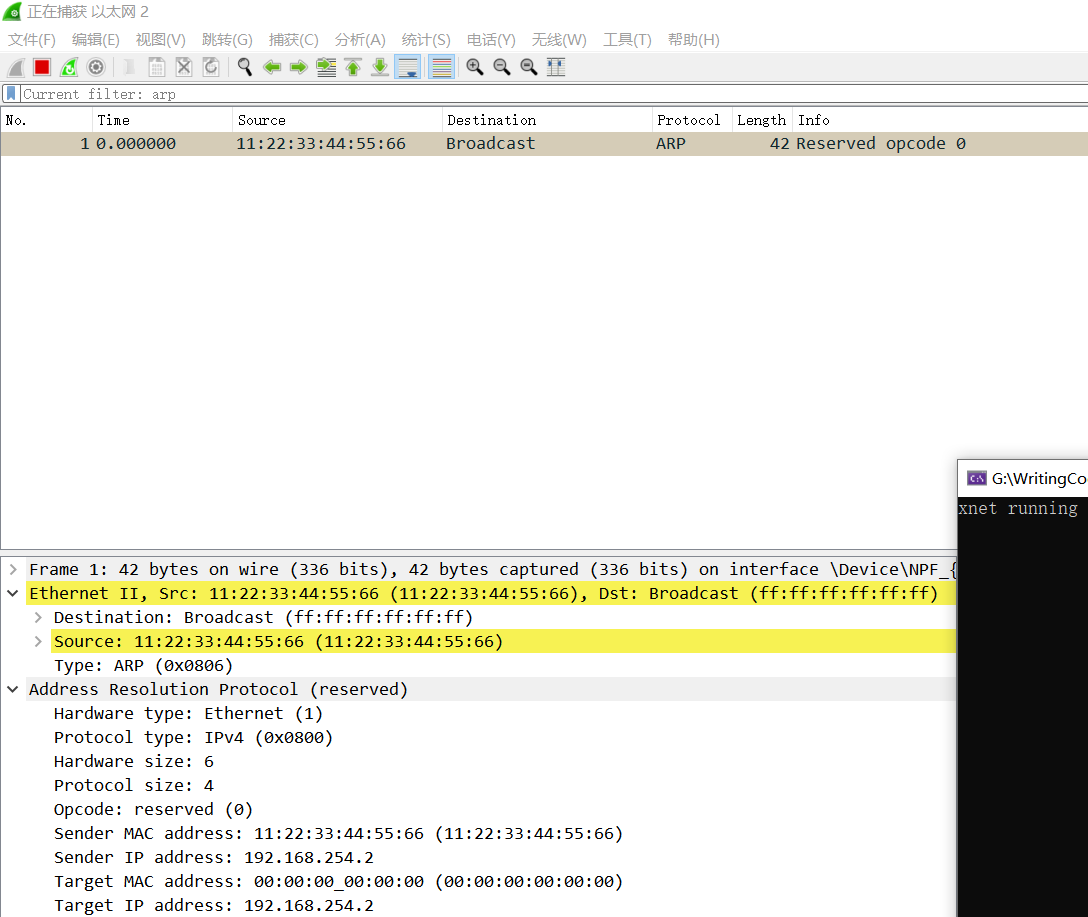

使用wireshark抓包，全速运行xnet软件，得到无回报ARP包

ok，今天的你就到此为止吧，明天还要接着🐺啊！
