FPGA纯verilog实现JESD204B协议，基于AD9250数据接收，提供3套工程源码和技术支持

1、前言

什么是JESD204B协议？

JESD204B是一种高速串行接口标准，专门用于连接数据转换器（ADC/DAC）和逻辑设备（如FPGA、ASIC）。它由JEDEC固态技术协会制定，是JESD204标准的修订版本；JESD204B协议通过其高速串行接口、确定性延迟和多通道同步能力，已成为现代高速数据采集系统的首选接口标准。FPGA凭借其并行处理能力、灵活性和可重构特性，在JESD204B系统实现中展现出显著优势，特别是在需要实时处理、多通道同步和定制化应用的场景中。随着5G、航空航天、医疗影像等领域的持续发展，JESD204B与FPGA的结合将继续推动高性能数字系统向更高速度、更高集成度和更智能化的方向发展。协议发展历程如下：

JESD204关键特性如下：

数据速率：最高达12.5 Gbps

通道数量：支持1-8个通道

编码方式：8B/10B编码

同步机制：支持确定性延迟

子类支持：Subclass 0, 1, 2

JESD204协议分层结构如下：

JESD204B链路建立过程如下：

JESD204B详细建立步骤如下：

步骤1：代码组同步（CGS）

步骤2：初始通道对齐（ILAS）

步骤3：用户数据传输

正常数据传输开始

持续监控链路状态

JESD204B具体应用领域

1、无线通信基础设施，如下：

应用优势：

支持大规模MIMO系统

高采样率满足5G宽带需求

多通道同步支持相控阵列

2、航空航天与国防，如下：

应用优势：

高可靠性，抗干扰能力强

支持高速数据采集和处理

适用于恶劣环境

3、医疗影像设备，如下：

应用设备：

MRI（磁共振成像）

超声成像系统

CT扫描仪

4、测试与测量仪器，如下：

FPGA实现JESD204B的优势概括

1、架构灵活性，如下：

2、主要优势对比如下：

FPGA实现JESD204B的优势详解

1、并行处理能力，如下：

优势：同时处理多个数据通道，实现真正的并行处理。

2、定制化信号处理，如下：

优势：在数据进入系统前完成预处理，降低后端处理负担。

3、低延迟设计，如下：

优势：适用于需要快速响应的实时系统。

官方有Example，为何要用你这个？

Xilinx官方的确有JESD204B IP核的Example例程；

然后呢？你看得懂吗？你会照着模仿做自己的项目吗？

如果你会，那么请划走；

如果你不会，不妨看看下面的聊天记录

这位朋友用了我的JESD204B参考工程，感觉少走了一年的弯路。。。

工程概述

本设计使用Xilinx系列FPGA为平台，基于纯verilog实现的JESD204B协议实现AD9250数据收发，旨在为读者提供一套精简版的、基于JESD204B协议的的数据收发架构；

首先在由示波器产生正弦波或者使用其他信号源输入AD9250转接板；AD9250实现模数转换后将AD数据通过FMC高速连接器发送到FPGA开发板的GT高速BANK；然后调用纯verilog实现的JESD204B物理层实现并行AD数据与高速低压差分串行数据接口的转换，并输出并行数据；然后调用纯verilog实现的JESD204B链路层实现JESD204B协议层解码功能，数据链路层由解码模块和控制模块两个部分构成；然后调用纯verilog实现的JESD204B传输层实现数据帧解析和格式转换；完成解码解码后的数据送入纯verilog实现的FIFO实现位宽转换和时钟域转换；然后数据送入纯verilog实现的DMA模块实现数据搬运，搬运到FPGA开发板板载DDR3中缓存；然后vitis软件端控制DMA读取AD数据通过串口打印或者通过IIO服务发送到上位机做后续处理；针对市场主流需求，本博客设计并提供3套工程源码，具体如下：

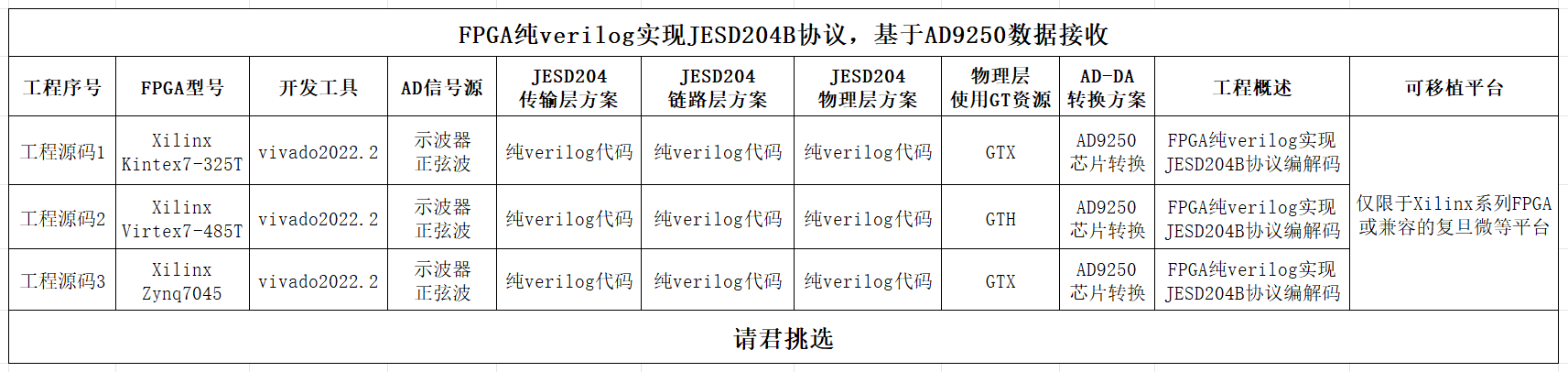

现对上述3套工程源码做如下解释，方便读者理解：

工程源码1

开发板FPGA型号为Xilinx--Kintex7--325T--xc7k325tffg900-2；首先在由示波器产生正弦波或者使用其他信号源输入AD9250转接板；AD9250实现模数转换后将AD数据通过FMC高速连接器发送到FPGA开发板的GTX高速BANK；然后调用纯verilog实现的JESD204B物理层实现并行AD数据与高速低压差分串行数据接口的转换，并输出并行数据；然后调用纯verilog实现的JESD204B链路层实现JESD204B协议层解码功能，数据链路层由解码模块和控制模块两个部分构成；然后调用纯verilog实现的JESD204B传输层实现数据帧解析和格式转换；完成解码解码后的数据送入纯verilog实现的FIFO实现位宽转换和时钟域转换；然后数据送入纯verilog实现的DMA模块实现数据搬运，搬运到FPGA开发板板载DDR3中缓存；然后vitis软件端控制DMA读取AD数据通过串口打印或者通过IIO服务发送到上位机做后续处理；

工程源码2

开发板FPGA型号为Xilinx--Virtex-7--xc7vx485tffg1761-2；首先在由示波器产生正弦波或者使用其他信号源输入AD9250转接板；AD9250实现模数转换后将AD数据通过FMC高速连接器发送到FPGA开发板的GTH高速BANK；然后调用纯verilog实现的JESD204B物理层实现并行AD数据与高速低压差分串行数据接口的转换，并输出并行数据；然后调用纯verilog实现的JESD204B链路层实现JESD204B协议层解码功能，数据链路层由解码模块和控制模块两个部分构成；然后调用纯verilog实现的JESD204B传输层实现数据帧解析和格式转换；完成解码解码后的数据送入纯verilog实现的FIFO实现位宽转换和时钟域转换；然后数据送入纯verilog实现的DMA模块实现数据搬运，搬运到FPGA开发板板载DDR3中缓存；然后vitis软件端控制DMA读取AD数据通过串口打印或者通过IIO服务发送到上位机做后续处理；

工程源码3

开发板FPGA型号为Xilinx--Zynq-7000--xc7z045ffg900-2；首先在由示波器产生正弦波或者使用其他信号源输入AD9250转接板；AD9250实现模数转换后将AD数据通过FMC高速连接器发送到FPGA开发板的GTX高速BANK；然后调用纯verilog实现的JESD204B物理层实现并行AD数据与高速低压差分串行数据接口的转换，并输出并行数据；然后调用纯verilog实现的JESD204B链路层实现JESD204B协议层解码功能，数据链路层由解码模块和控制模块两个部分构成；然后调用纯verilog实现的JESD204B传输层实现数据帧解析和格式转换；完成解码解码后的数据送入纯verilog实现的FIFO实现位宽转换和时钟域转换；然后数据送入纯verilog实现的DMA模块实现数据搬运，搬运到FPGA开发板板载DDR3中缓存；然后vitis软件端控制DMA读取AD数据通过串口打印或者通过IIO服务发送到上位机做后续处理；

本博客详细描述了FPGA纯verilog实现JESD204B协议实现AD9250数据收发的设计方案，工程代码可综合编译上板调试，可直接项目移植，适用于在校学生、研究生项目开发，也适用于在职工程师做学习提升，可应用于医疗、军工等行业的高速接口或图像处理领域；

提供完整的、跑通的工程源码和技术支持；

工程源码和技术支持的获取方式放在了文章末尾，请耐心看到最后；

免责声明

本工程及其源码即有自己写的一部分，也有网络公开渠道获取的一部分(包括CSDN、Xilinx官网、Altera官网等等)，若大佬们觉得有所冒犯，请私信批评教育；基于此，本工程及其源码仅限于读者或粉丝个人学习和研究，禁止用于商业用途，若由于读者或粉丝自身原因用于商业用途所导致的法律问题，与本博客及博主无关，请谨慎使用。。。

2、相关方案推荐

我已有的所有工程源码总目录----方便你快速找到自己喜欢的项目

其实一直有朋友反馈，说我的博客文章太多了，乱花渐欲迷人，自己看得一头雾水，不方便快速定位找到自己想要的项目，所以本博文置顶，列出我目前已有的所有项目，并给出总目录，每个项目的文章链接，当然，本博文实时更新。。。以下是博客地址：
点击直接前往

我这里已有的 GT 高速接口解决方案

我的主页有FPGA GT 高速接口专栏，该专栏有 GTP 、 GTX 、 GTH 、 GTY 等GT 资源的视频传输例程和PCIE传输例程，其中 GTP基于A7系列FPGA开发板搭建，GTX基于K7或者ZYNQ系列FPGA开发板搭建，GTH基于KU或者V7系列FPGA开发板搭建，GTY基于KU+系列FPGA开发板搭建；以下是专栏地址：
点击直接前往

我这里已有的 JESD204 高速AD接口解决方案

我的主页有FPGA JESD204 高速AD接口解决方案专栏，有JESD204B、JESD204C等接口解决方案，以下是专栏地址：
点击直接前往

3、工程详细设计方案

工程设计原理框图

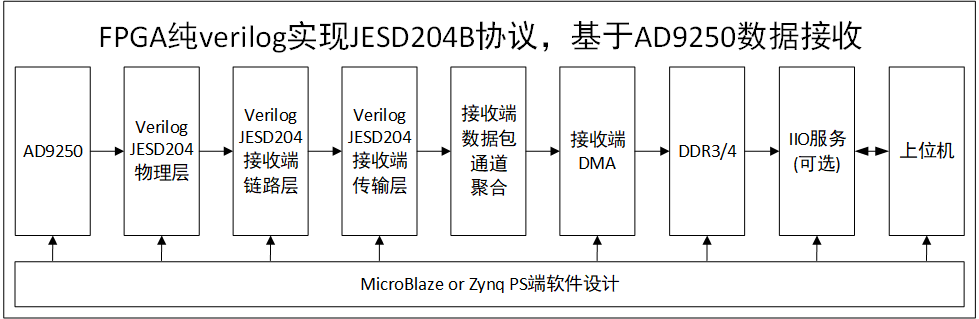

工程设计原理框图如下：

JESD204B 硬件设计架构

JESD204B硬件设计实现AD9250芯片与FPGA之间的物理通道交互，基于JESD204B协议，其中AD9250采用FMC转接板形式与FPGA开发板实现物理连接，MFC的HPC接口时钟完全右MFC转接板供给，本设计采用外部时钟输入方式，你也可以采用时钟晶振方式，比如TI公司的LMK04828，多路同源时钟实现JESD204B协议的可靠运行，JESD204B硬件设计架构如下：

信号输入设备

做测试时，可采用示波器产生正弦波作为信号输入，不再赘述；

AD9250芯片解读

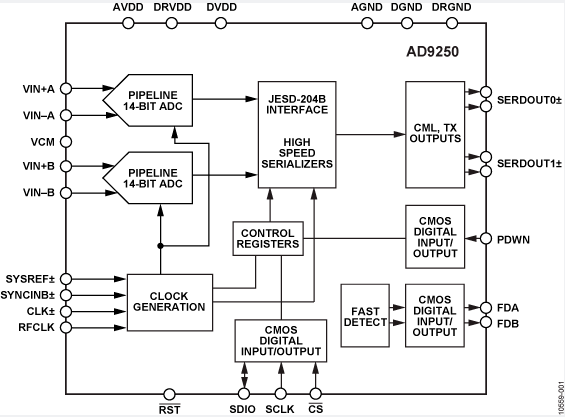

AD9250内部架构如下：

AD9250特性如下：

1、集成双通道、14位、170 MSPS/250 MSPS ADC。

2、可配置的JESD204B输出模块支持每通道最高5 Gbps的采样速率。

3、片内锁相环(PLL)允许用户提供单个ADC采样时钟，对应JESD204B数据速率时钟由PLL乘以该ADC采样时钟产生。

4、支持可选RF时钟输入以简化系统板设计。

5、取得专利的差分输入在最高至400 MHz的输入频率下仍保持出色的信噪比(SNR)性能。

6、采用1.8 V单电源供电。

7、标准串行端口接口(SPI)支持各种产品特性和功能，例如：控制时钟DCS、省电模式、测试模式、基准电压模式、超量程快速检测以及串行输出配置等。

AD9250是一款双通道14位ADC，最高采样速率250 MSPS，旨在为低成本、小尺寸、宽带宽、多功能通信应用提供解决方案。

这款ADC内核采用多级、差分流水线架构，并集成了输出纠错逻辑。ADC内核具有宽带宽输入，支持用户可选的各种输入范围。集成基准电压源可简化设计。占空比稳定器可用来补偿ADC时钟占空比的波动，使转换器保持出色的性能。JESD204B高速串行接口可降低电路板布线要求，并减少接收器件所需的引脚数量。

默认情况下，ADC输出数据直接路由至两个JESD204B串行输出通道，这些输出设置为CML电平。四种模式支持M = 1或2（单通道或双通道转换器）与L = 1或2（单通道或双通道）的任意组合。在双通道ADC模式下，数据可以通过两个通道以最高采样速率250 MSPS发送。但是，如果通过一个通道发送数据，则仅支持最高125 MSPS的采样速率。器件提供同步输入（SYNCINB±和SYSREF±）。

需要时，灵活的关断选项可以明显降低功耗。每个通道通过专用快速检测引脚支持可编程超量程电平检测。设置与控制编程利用三线式SPI兼容型串行接口来完成。AD9250采用48引脚LFCSP封装，额定温度范围为−40°C至+85°C工业温度范围。

纯verilog实现的JESD204B 物理层方案

JESD204B物理层采用纯verilog代码实现，注意这里的纯verilog指的是非Xilinx原语部分，里面包含了GTEX2_COMMON和GTXE2_CHANNEL（GTX为例）原语，实现JESD204B物理层，即实现并行AD数据与高速低压差分串行数据接口的转换。

纯verilog实现的JESD204B物理层方案特性如下：

1、纯verilog代码实现，适用于Xilinx 7系列、Ultrascale和Ultrascale+系列FPGA；

2、支持Xilinx系列的GTXE2、GTHE3、GTHE4、GTYE4高速收发器原语；

3、最高可支持到单Lane 32.75Gbps线速率，根据选择的GT原语类型而定；

4、与Xilinx的JESD204 PHY IP核相比，简化了高速收发器配置流程，可任意修改底层代码，缺点是需要对高速收发器底层十分了解，否则很难精准配置；

5、预留了高速收发器的COMMON、CHANNEL和Eye-Scan的DRP配置接口，并转换为AXI4-Lite接口，可通过软件实现高速收发器线速率的动态配置；

6、支持8B10和64B66B编解码协议；

纯verilog实现JESD204B物理层方案设计架构如下：

纯verilog实现JESD204B物理层方案源码架构如下：

关于这个纯verilog实现JESD204B物理层方案IP的详细配置和使用，博主专门写了一个文档并放在了资料包中，如下：

纯verilog实现的JESD204B 数据链路层方案

JESD204B数据链路层采用纯verilog代码实现，实现JESD204B数据链路层解码功能。数据链路层由解码模块和控制模块两个部分构成；

纯verilog实现的JESD204B数据链路层方案特性如下：

1、纯verilog代码实现，适用于Xilinx 7系列、Ultrascale和Ultrascale+系列FPGA；

2、支持JESD204B和JESD204C；

3、支持JESD204子类0和1；

4、确定性延迟（用于子类1操作）；

5、支持AXI4-Lite动态配置；

6、支持事件、中断；

7、8B/10B模式下的最大带宽：15 Gbps；

8、64B/66B模式下的最大带宽：32 Gbps；

9、低延迟；

10、每个独立的Lane可启用/禁用；

纯verilog实现JESD204B数据链路层方案设计架构如下：

纯verilog实现JESD204B数据链路层解码模块方案代码架构如下：

纯verilog实现JESD204B数据链路层控制模块方案代码架构如下：

关于这个纯verilog实现JESD204B链路方案IP的详细配置和使用，博主专门写了一个文档并放在了资料包中，如下：

纯verilog实现的JESD204B 传输层方案

JESD204B传输层采用纯verilog代码实现，实现JESD204B接收数据帧解析和格式转换功能。

该JESD204B传输层方案特性如下：

1、纯verilog代码实现，适用于Xilinx 7系列、Ultrascale和Ultrascale+系列FPGA；

2、支持JESD204B和JESD204C；

3、支持AXI4-Lite动态配置；

纯verilog实现JESD204B传输层方案设计架构如下：

JESD204B数据传输层负责在AD9625 JESD204B接口中进行数据格式的映射和解映射，即根据ADC芯片数据手册调整

关于这个纯verilog实现JESD204B传输层方案IP的详细配置和使用，博主专门写了一个文档并放在了资料包中，如下：

PL端逻辑工程源码架构

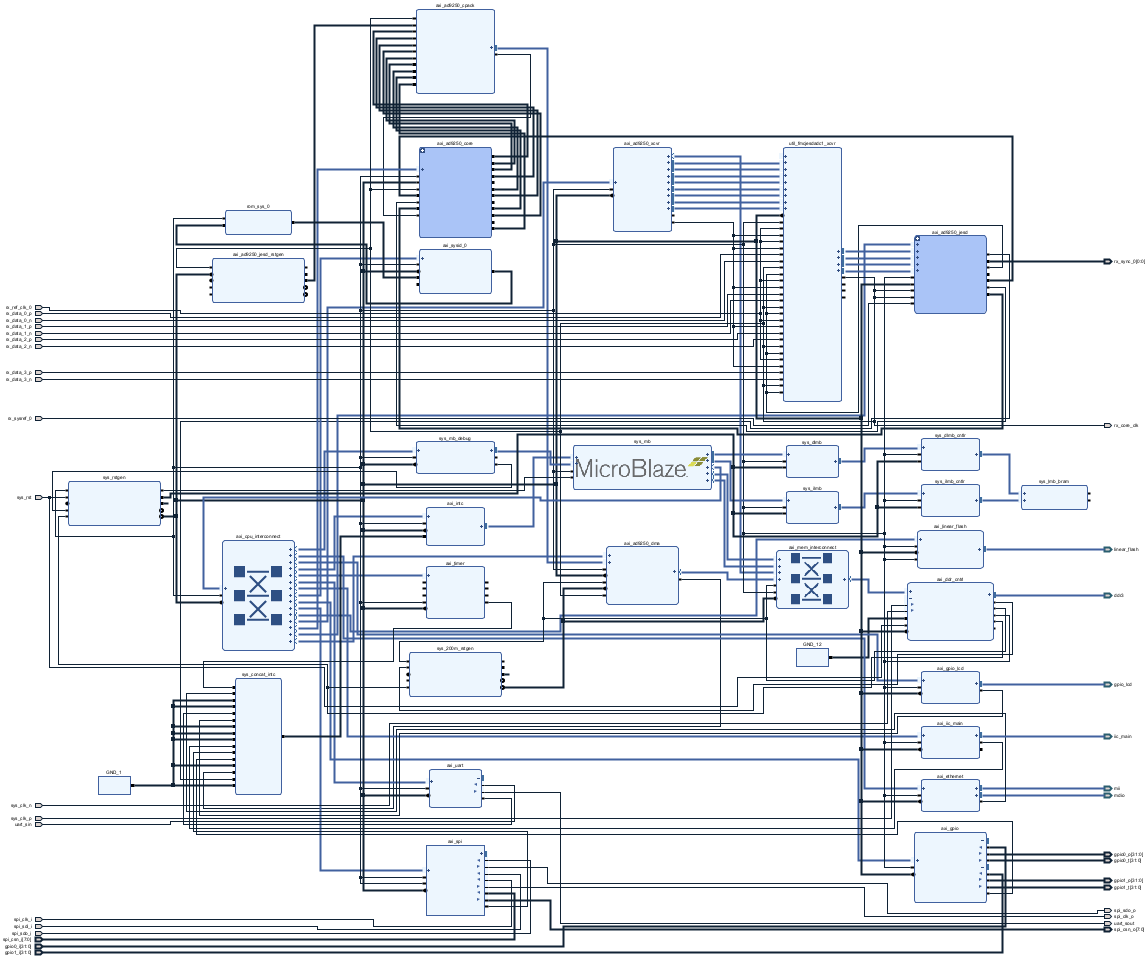

提供2套工程源码，以工程源码1为例，工程Block Design设计如下：

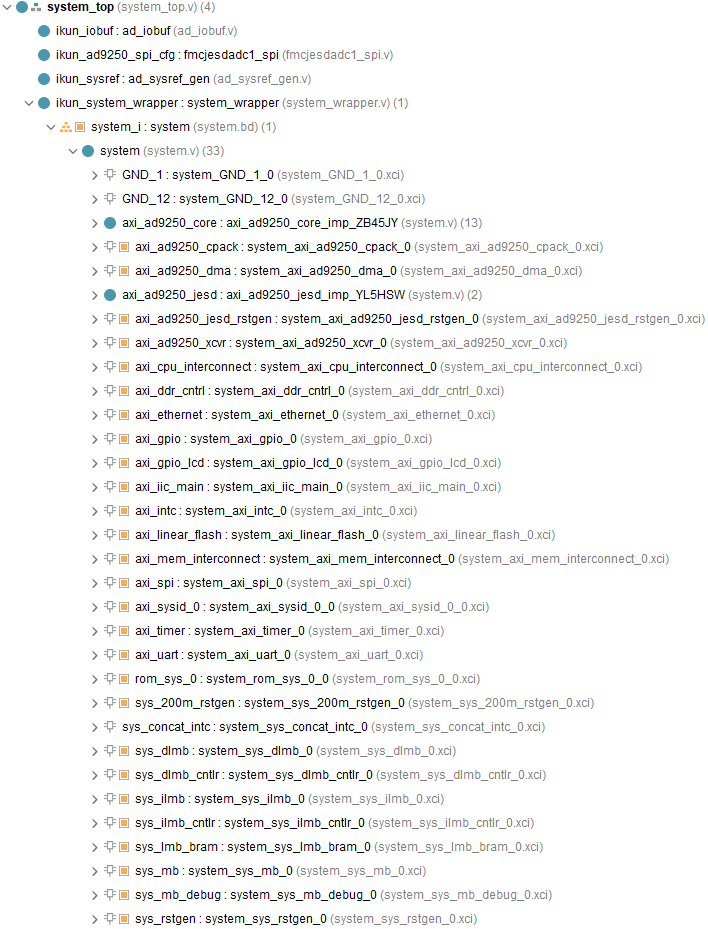

提供2套工程源码，以工程源码1为例，综合后的工程源码架构如下：

PS端软件工程源码架构

PS端软件代码架构

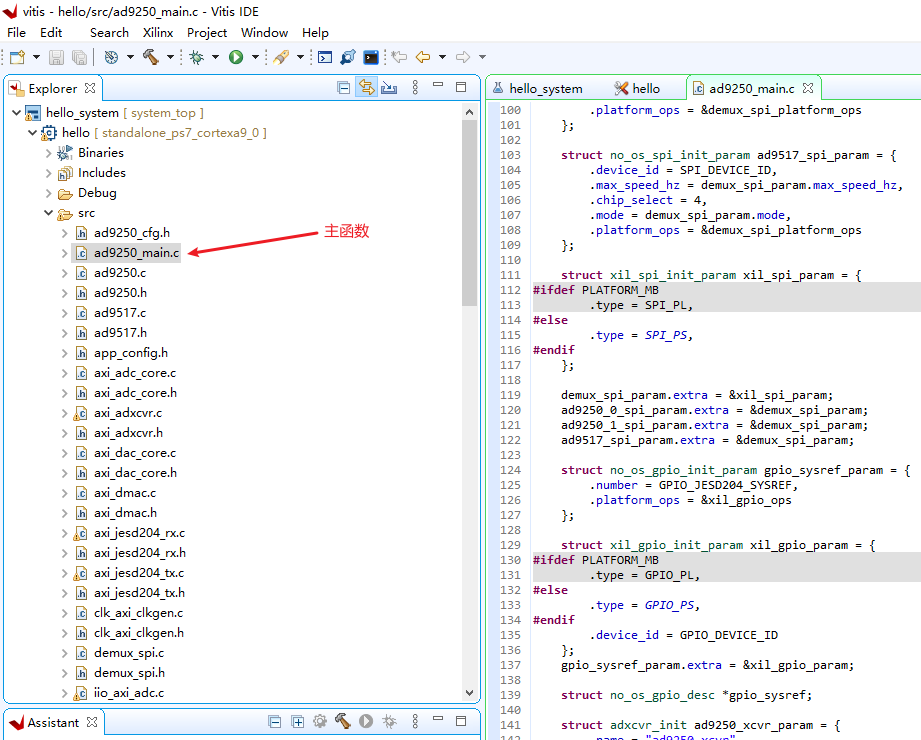

PS端软件工程源码架构如下：

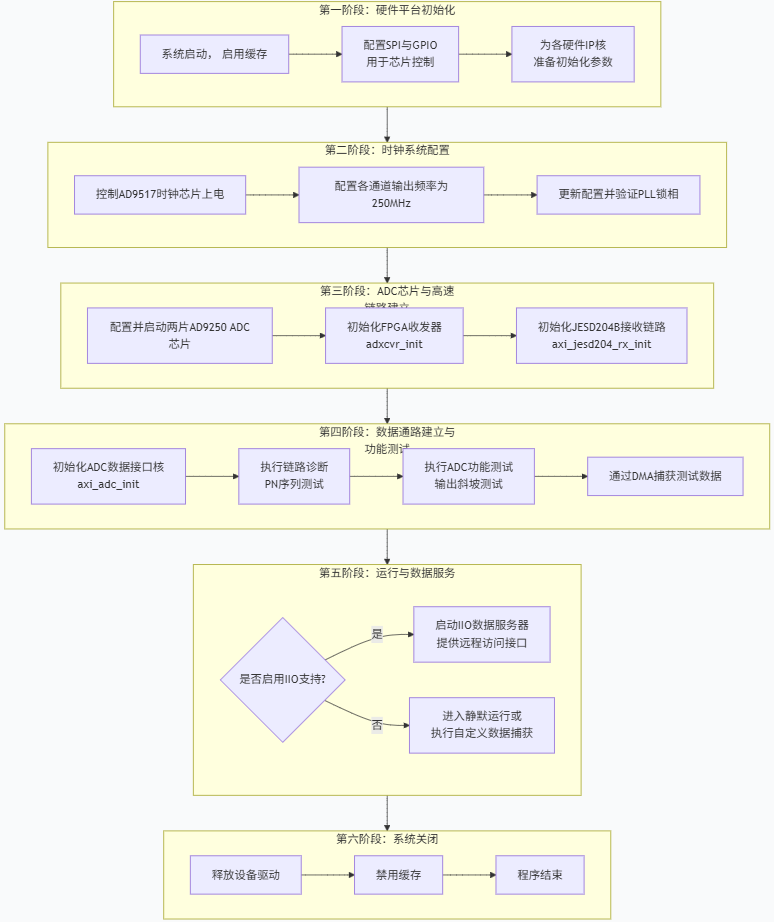

软件程序流程图

程序流程图如下：

PS端代码功能

PS端代码功实现一套精密的"数据流水线控制系统"：

1、搭建流水线：

从时钟源（AD9517）开始，经过ADC转换（AD9250）、高速传输（JESD204B）、FPGA接收与处理，最终通过DMA存入内存。

2、全线质检：

在正式采集前，执行PN序列测试和斜坡测试，确保从ADC数字输出到FPGA接收的整个链路功能正确、数据无误。

3、提供服务：

最终通过IIO框架将这条"流水线"的产品（采集到的数据）开放给用户进行高级分析和处理。

PS端代码主要功能模块详解

1、硬件抽象与平台初始化模块

作用：初始化FPGA的底层硬件接口，为上层操作提供统一的访问方式。

关键组件：

SPI控制器 (no_os_spi, xilinx_spi)：用于配置AD9517时钟芯片和两片AD9250 ADC芯片。代码中通过一个SPI多路复用器 (demux_spi) 用单个SPI控制器控制多个设备。

GPIO控制器 (no_os_gpio, xilinx_gpio)：用于产生JESD204B链路所需的SYSREF同步信号。

缓存控制器 (Xil_ICacheEnable, Xil_DCacheEnable)：启用处理器缓存以提升访问DDR内存的性能，对高速数据流至关重要。

2、时钟生成与分配模块 (AD9517)

作用：为整个系统提供高精度、低抖动的时钟源。

芯片：AD9517，一款高性能的时钟发生器和分配器。

配置流程：代码中先进行ad9517_setup，然后依次开启并配置通道0、1（LVPECL输出）和通道4、5、6、7（LVDS输出），使其输出250MHz时钟，最终通过ad9517_update写入寄存器，并读取状态寄存器验证PLL是否锁定。

3、高速模数转换器模块 (AD9250)

作用：将输入的模拟信号转换为高速数字信号，并通过JESD204B接口发送。

芯片：AD9250，双通道、14位、最高250 MSPS采样率的ADC。

关键配置：

JESD204B接口配置 (ad9250_0/1_jesd204b_interface)：设定链路参数（如通道ID LID、每帧字节数 K、加扰使能等）。

输出格式：设置为AD9250_OUT_OFFSET_BINARY（偏移二进制码）。

测试模式：依次进入AD9250_TEST_PNLONG（伪随机序列测试）、AD9250_TEST_RAMP（数字斜坡测试），最后返回AD9250_TEST_OFF（正常工作模式）。

4、JESD204B高速串行链路与FPGA收发器模块

作用：建立并维护ADC芯片与FPGA逻辑之间的高速、可靠的串行数据通道。

FPGA收发器 (adxcvr)：配置FPGA内部GTX/GTH等高速收发器的物理层属性（参考时钟、线速率 4915200 KHz、PLL选择等）。

JESD204B接收链路 (axi_jesd204_rx)：配置逻辑层的链路参数（每帧字节数、每多帧的帧数等），并调用axi_jesd204_rx_status_read来监控链路同步状态。

5、FPGA数据路径与DMA控制器模块

作用：在FPGA侧接收、处理JESD数据，并高效地将数据搬运至内存。

ADC接口核 (axi_adc_core)：将JESD204B解帧后的并行数据转换为可供逻辑使用的标准数据流，并支持PN序列监视器 (axi_adc_pn_mon) 用于链路测试。

DMA控制器 (axi_dmac)：负责将axi_adc_core缓冲区的数据，以直接内存访问的方式搬运到DDR内存 (ADC_DDR_BASEADDR)中，极大减轻CPU负担。代码中演示了两次DMA传输。

6、工业I/O框架模块 (IIO Framework) - 可选项

作用：在定义了IIO_SUPPORT宏时，提供一个基于网络或串口的远程数据访问和控制接口。

功能：iio_app_init会创建一个IIO上下文，将axi_adc设备及其DMA缓冲区暴露出去。这样，用户可以在主机PC上使用iio-oscilloscope等图形化工具，实时查看ADC采集的波形，或动态调整ADC参数。

4、vivado工程源码1详解-->K7-325T版本

开发板FPGA型号：Xilinx--Kintex7--325T--xc7k325tffg900-2；

FPGA开发环境：Vivado2022.2；

AD输入：AD9250；

DA输出：串口打印或串口输出到上位机；

数据交互接口：JESD204B；

JESD204B物理层方案：纯verilog实现的JESD204B物理层；

JESD204B链路层方案：纯verilog实现的JESD204B链路层；

JESD204B传输层方案：纯verilog实现的JESD204B传输层；

JESD204B使用高速收发器类型：GTX；

工程作用：让读者掌握FPGA基于JESD204B实现AD9250数据收发的设计能力，以便能够移植和设计自己的项目；

工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

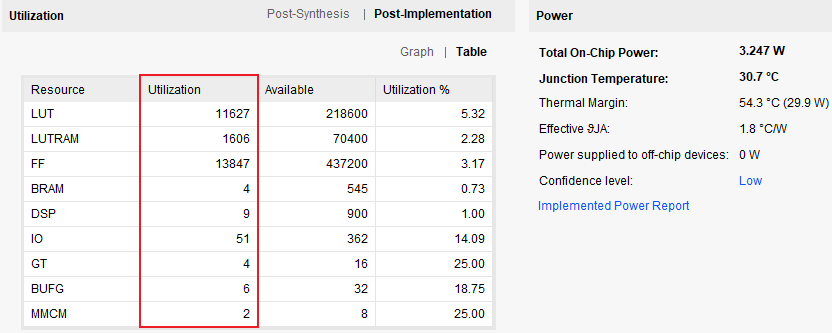

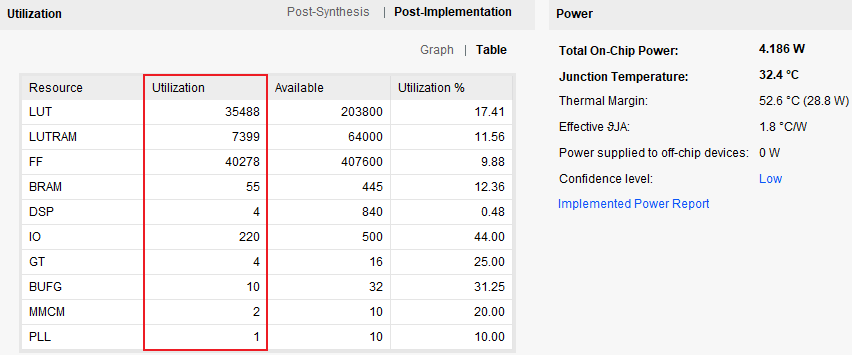

工程的资源消耗和功耗如下：

5、vivado工程源码2详解-->V7-485T版本

开发板FPGA型号：Xilinx--Virtex-7--xc7vx485tffg1761-2；

FPGA开发环境：Vivado2022.2；

AD输入：AD9250；

DA输出：串口打印或串口输出到上位机；

数据交互接口：JESD204B；

JESD204B物理层方案：纯verilog实现的JESD204B物理层；

JESD204B链路层方案：纯verilog实现的JESD204B链路层；

JESD204B传输层方案：纯verilog实现的JESD204B传输层；

JESD204B使用高速收发器类型：GTH；

工程作用：让读者掌握FPGA基于JESD204B实现AD9250数据收发的设计能力，以便能够移植和设计自己的项目；

工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

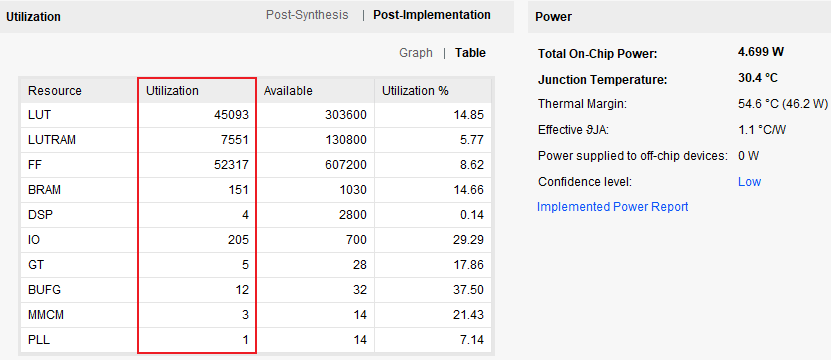

工程的资源消耗和功耗如下：

6、vivado工程源码3详解-->Zynq7045版本

开发板FPGA型号：Xilinx--Zynq-7000--xc7z045ffg900-2；

FPGA开发环境：Vivado2022.2；

AD输入：AD9250；

DA输出：串口打印或串口输出到上位机；

数据交互接口：JESD204B；

JESD204B物理层方案：纯verilog实现的JESD204B物理层；

JESD204B链路层方案：纯verilog实现的JESD204B链路层；

JESD204B传输层方案：纯verilog实现的JESD204B传输层；

JESD204B使用高速收发器类型：GTX；

工程作用：让读者掌握FPGA基于JESD204B实现AD9250数据收发的设计能力，以便能够移植和设计自己的项目；

工程Block Design和工程代码架构请参考第3章节的《工程源码架构》小节内容；

工程的资源消耗和功耗如下：

7、工程移植说明

vivado版本不一致处理

1：如果你的vivado版本与本工程vivado版本一致，则直接打开工程；

2：如果你的vivado版本低于本工程vivado版本，则需要打开工程后，点击文件-->另存为；但此方法并不保险，最保险的方法是将你的vivado版本升级到本工程vivado的版本或者更高版本；

3：如果你的vivado版本高于本工程vivado版本，解决如下：

打开工程后会发现IP都被锁住了，如下：

此时需要升级IP，操作如下：

FPGA型号不一致处理

如果你的FPGA型号与我的不一致，则需要更改FPGA型号，操作如下：

更改FPGA型号后还需要升级IP，升级IP的方法前面已经讲述了；

其他注意事项

1：由于每个板子的DDR不一定完全一样，所以MIG IP需要根据你自己的原理图进行配置，甚至可以直接删掉我这里原工程的MIG并重新添加IP，重新配置；

2：根据你自己的原理图修改引脚约束，在xdc文件中修改即可；

3：纯FPGA移植到Zynq需要在工程中添加zynq软核；

8、上板调试验证

准备工作

需要准备的器材如下：

AD9250子卡；

FPGA开发板；

AD9250数据收发效果演示

将AD9250子卡连接FPGA开发板的FMC-HP接口，如下：

然后打开vitis，下载程序，具体演示这里不方便展示，敬请见谅；

8、工程代码的获取

代码太大，无法邮箱发送，以某度网盘链接方式发送，

资料获取方式：文章末尾的V名片。

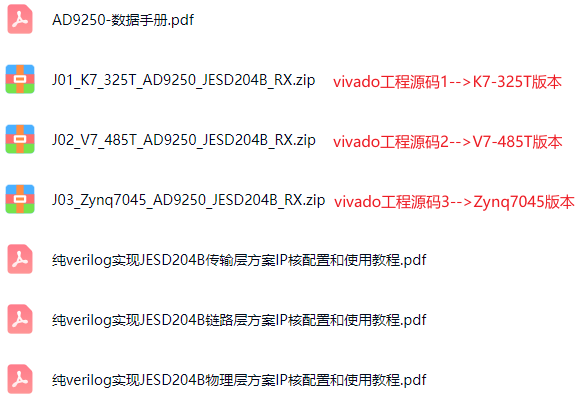

网盘资料如下：
