系统开发说明
Linux-RT内核与普通Linux内核在系统开发上基本保持一致，具体操作方法请参考《Linux系统开发手册》。
其中，使用Linux-RT内核进行系统开发仅在Kernel开发的配置与编译环节存在关键差异，其他开发流程（如U-Boot开发、Rootfs开发等）与普通内核完全一致。以下对Linux-RT内核的Kernel进行说明。
Kernel开发（Linux-RT）
Kernel配置
执行如下命令，进入LinuxSDK源码目录下的内核目录，打开图形配置界面。
Host# cd /home/tronlong/DR1/SDK_2025.1/
Host# ./build.sh kernelmenuconfig
图 28
（1）配置RT内核

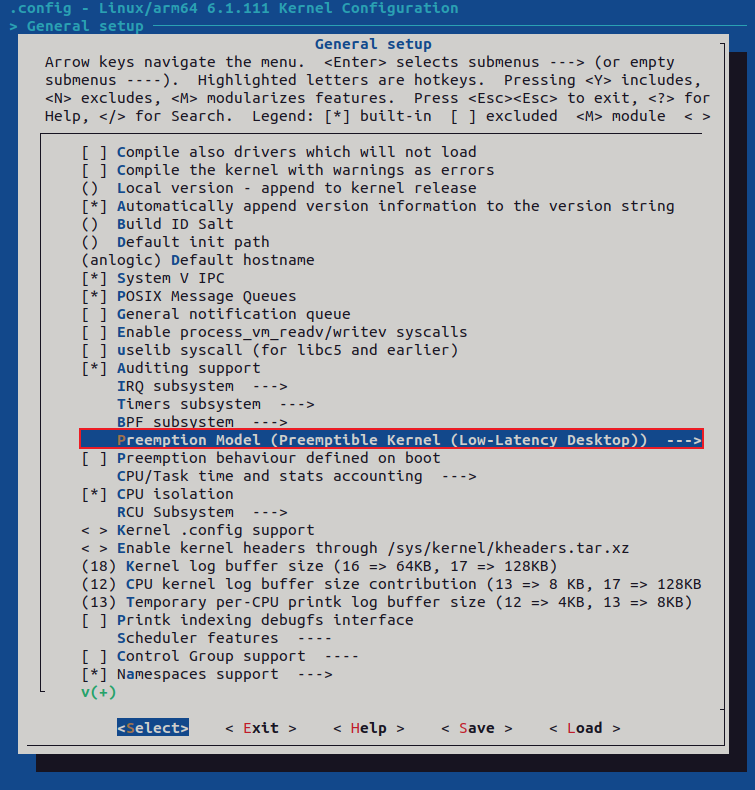

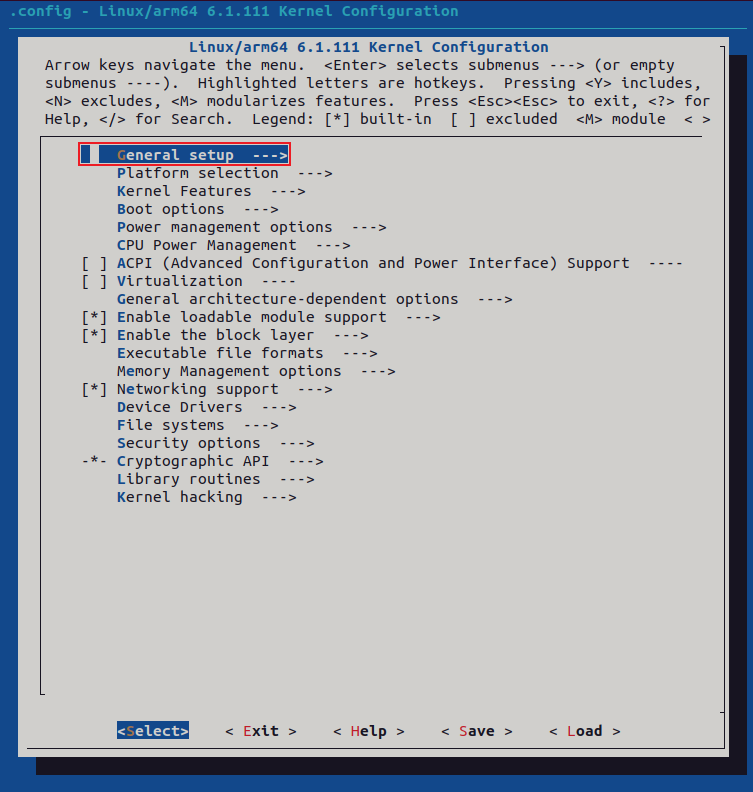

打开图形配置界面，依次打开"General setup -> Preemption Model(Preemptible Kernel(Low-Latency Desktop))"。
图 29
图 30

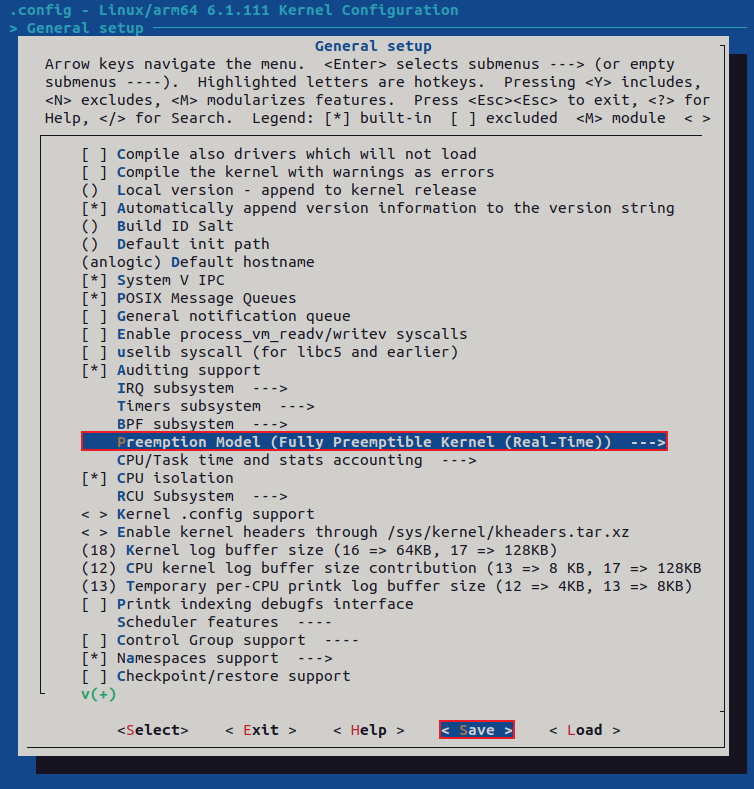

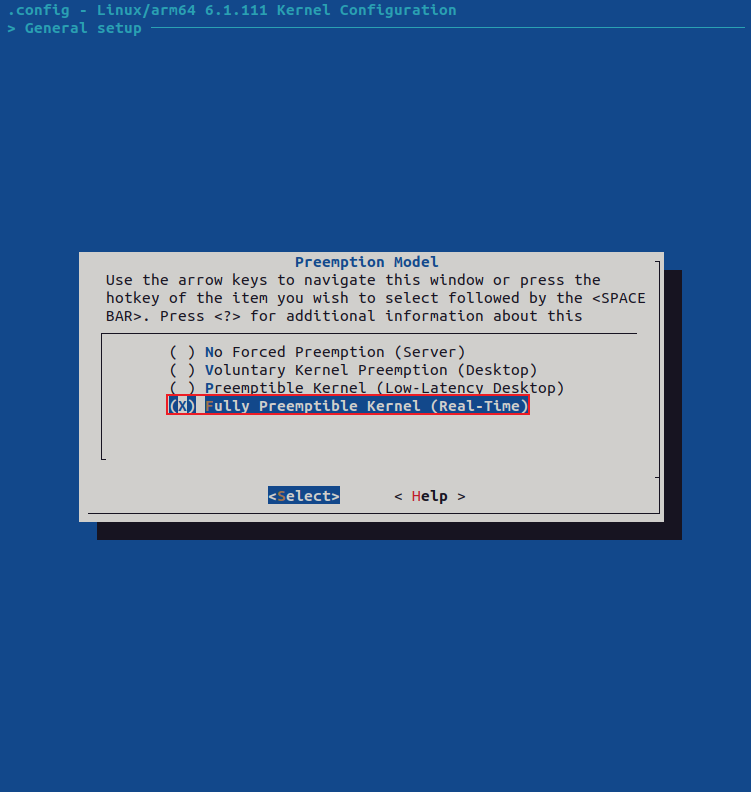

进入如图所示界面后，选择"Fully Preemptible Kernel (Real-Time)"，接着选择**<Save>**保存。
备注：我司提供的普通内核版本默认为"Preemptible Kernel(Low-Latency Desktop)"
图 31
图 32

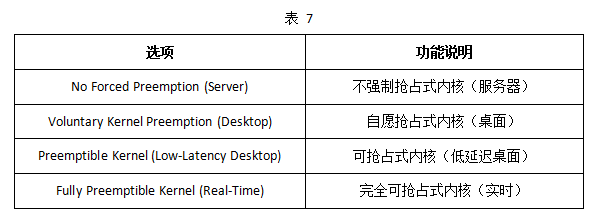

其他选项的参数解析如下表所示。
（2）配置Linux-RT内核定时器频率

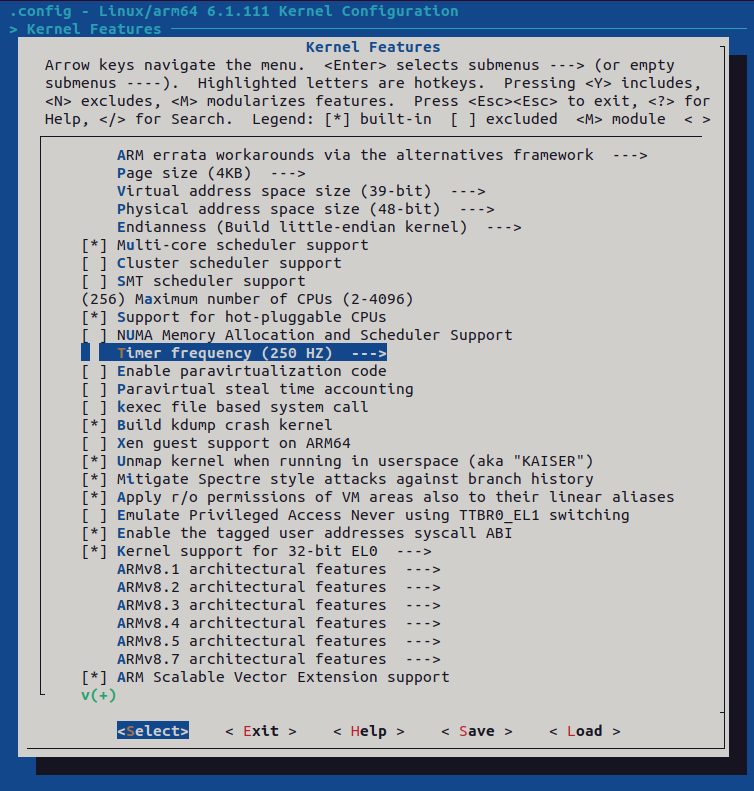

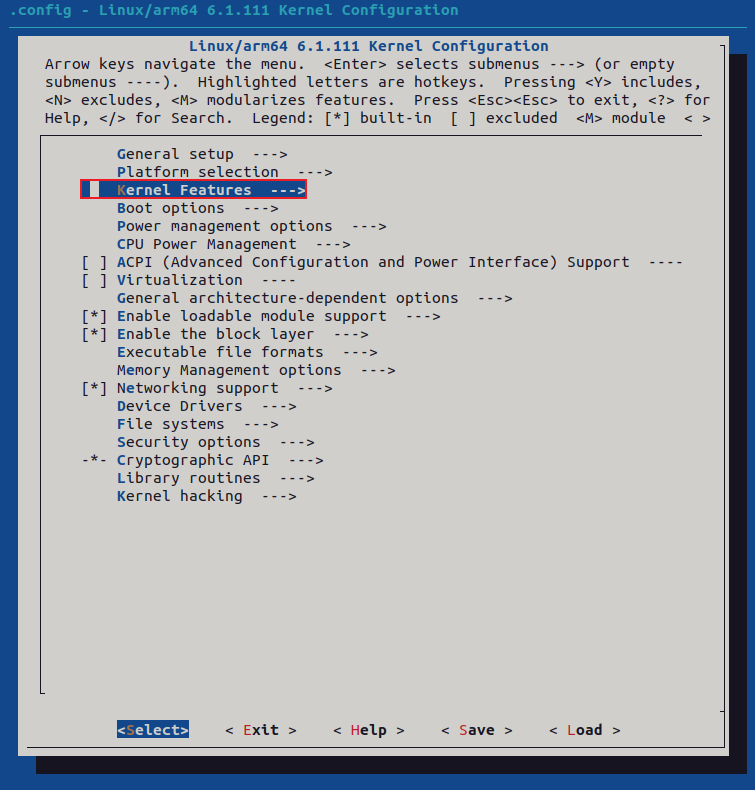

打开图形配置界面，依次打开"Kernel Features -> Timer frequency(250 HZ)"。
图 33
图 34

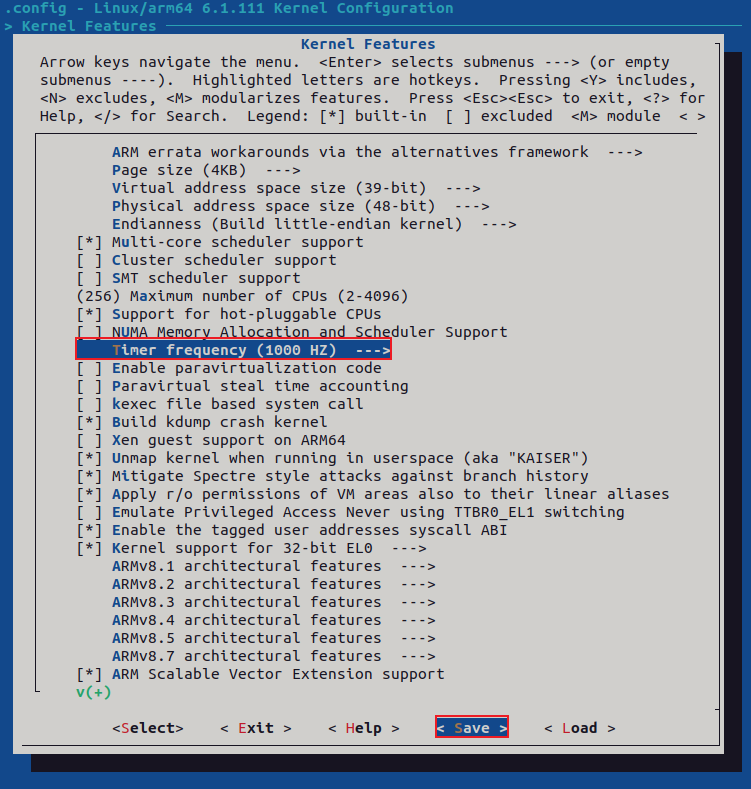

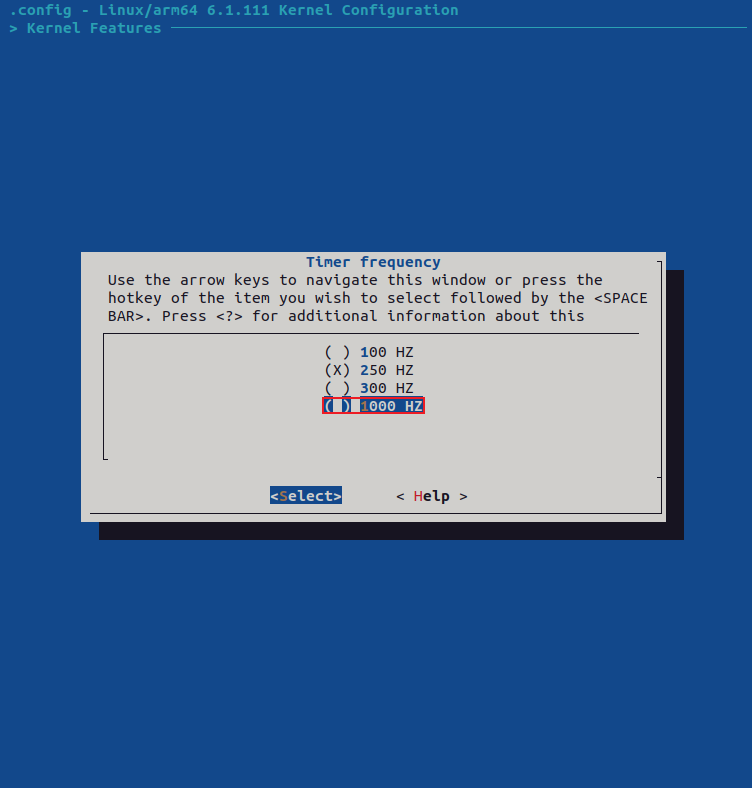

进入如图所示界面后，选择"1000 HZ"，接着选择**<Save>**保存。
备注：普通Linux内核需要选择"250 HZ"。
图 35
图 36

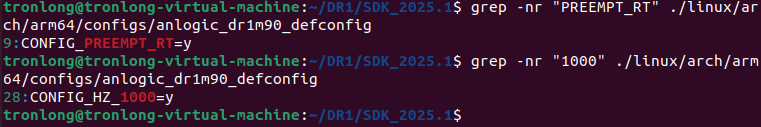

配置完成后，将配置选项自动保存到LinuxSDK根目录下的"linux/arch/arm64/configs/anlogic_dr1m90_defconfig"中，执行如下命令，检查RT内核是否配置成功。
**Target#**grep -nr "PREEMPT_RT" ./linux/arch/arm64/configs/anlogic_dr1m90_defconfig
**Target#**grep -nr "1000" ./linux/arch/arm64/configs/anlogic_dr1m90_defconfig
图 37
编译Kernel

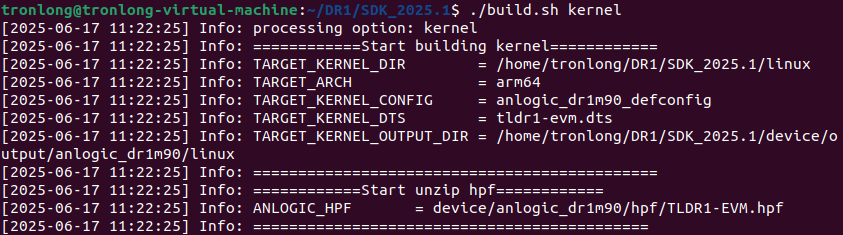

请参考《Linux系统开发手册》的Kernel开发章节编译Kernel。
应用开发说明
Linux-RT内核与普通Linux内核在应用开发上保持一致，具体操作方法请参考《Linux应用开发手册》。
本章节说明Linux-RT应用开发组件支持情况并介绍基于Linux-RT内核开发的应用案例。
rt_gpio_ctrl案例
案例说明
通过创建一个基本的实时线程，在线程内触发LED的电平翻转，同时程序统计实时线程的调度延时，并通过示波器测出LED电平两次翻转的时间间隔。由于程序默认以最高优先级运行，为避免CPU资源被程序完全占用导致系统被挂起，因此在程序中增加100us的延时。程序原理大致如下：
（1）在Linux-RT内核上创建、使用实时线程。
（2）实时线程中，计算出触发LED电平翻转的系统调度延时。
案例测试
执行如下命令，查看程序运行参数。
Target#./rt_gpio_ctrl -h
图 38
参数解析：
-t：程序运行时间，单位s，默认为10s；
-d：延迟时间，单位us，默认为100us；
-h：打印帮助信息。

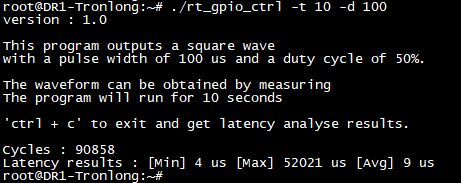

将案例bin目录下的可执行文件拷贝至评估板文件系统，并执行如下命令运行测试程序，指定程序以增加100us的时间延时运行，再按"Ctrl + C"退出测试，串口终端将打印程序统计的延迟数据，如下图所示。
Target#./rt_gpio_ctrl -t 10 -d 100
图 39

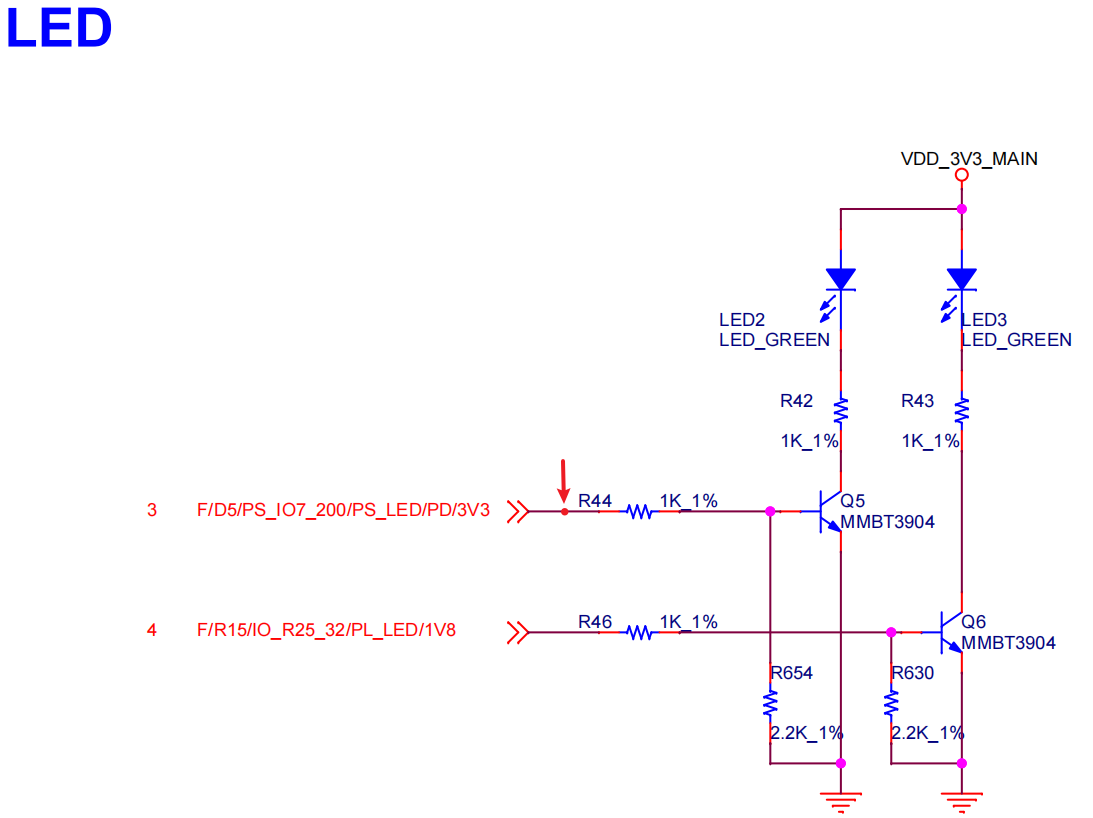

同时使用示波器捕捉LED两次电平翻转之间的间隔，即可得到线程调度的延迟，测试点为R44电阻一端。
图 40

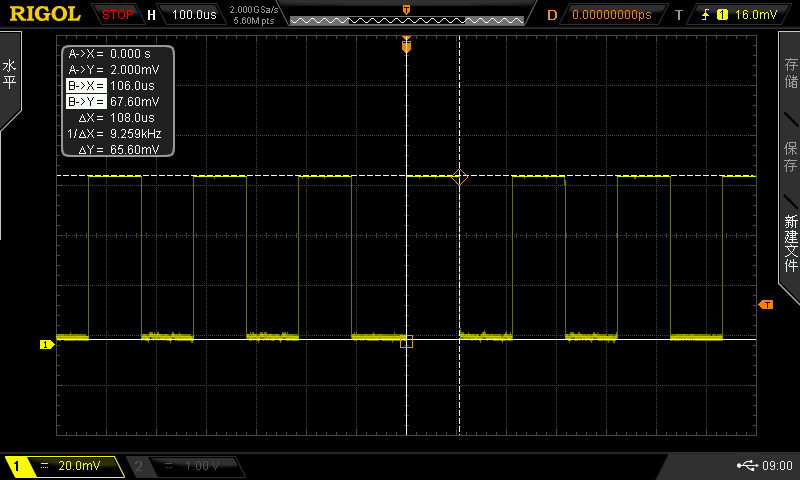

本次测得电平翻转周期为∆x = 108us，如下图所示。由于程序中默认增加了100us的时间延时，因此实际延时应为：108us - 100us = 8us，与程序统计打印的Latency results平均值相近。
图 41

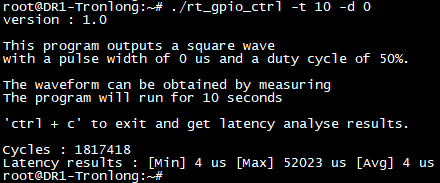

执行如下命令，指定程序以增加0us的时间延时运行，再按"Ctrl + C"退出测试，串口终端将打印程序统计的延迟数据，如下图所示。
Target#./rt_gpio_ctrl -t 10 -d 0
图 42

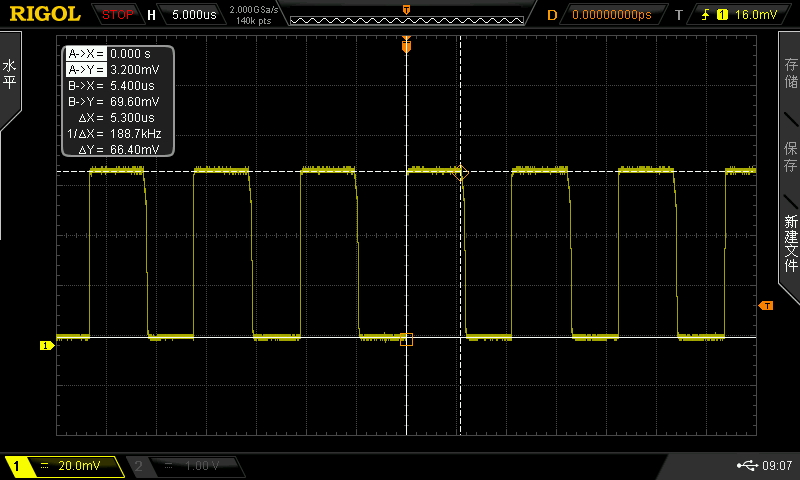

同时使用示波器捕捉LED两次电平翻转之间的间隔，即可得到线程调度的延迟，测试点为R44电阻一端。本次测得电平翻转周期为∆x = 5.3us，如下图所示。既实际延时为：5.3us，与程序统计打印的Latency results平均值相近。
图 43
案例编译

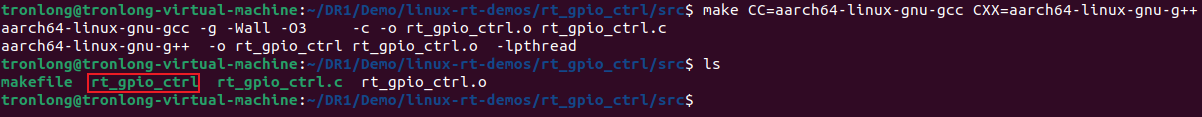

将产品资料"4-软件资料\Demo\linux-rt-demos\rt_gpio_ctrl\"案例源码拷贝至Ubuntu。进入案例源码目录，执行如下命令，编译案例生成可执行文件。
Host# make CC=aarch64-linux-gnu-gcc CXX=aarch64-linux-gnu-g++
图 44
关键代码

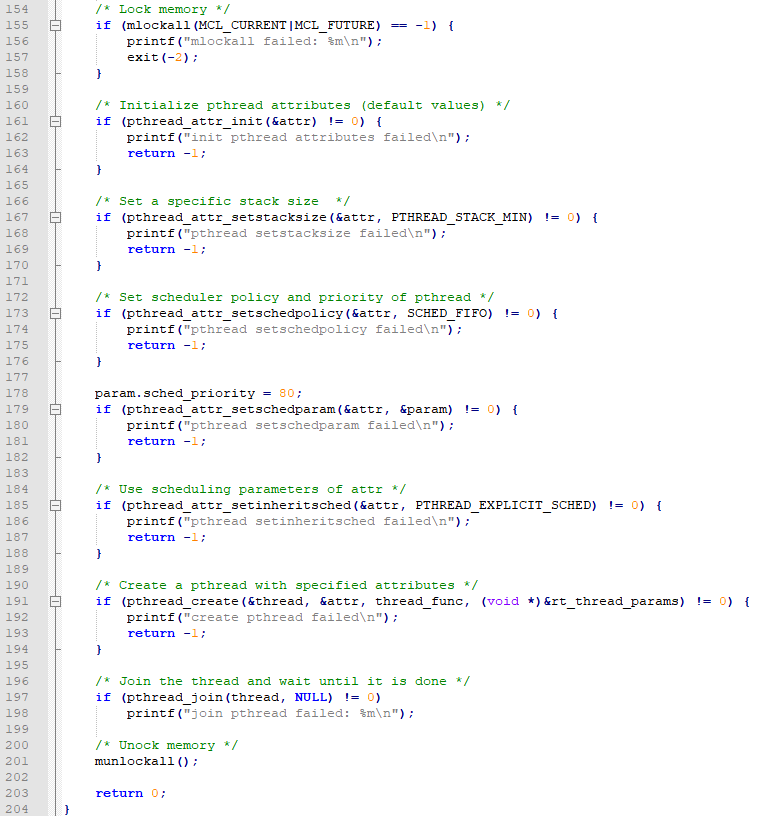

（1）创建实时任务，具体操作包括内存锁定、线程堆栈内存设置、调度策略和优先级配置等。
图 45

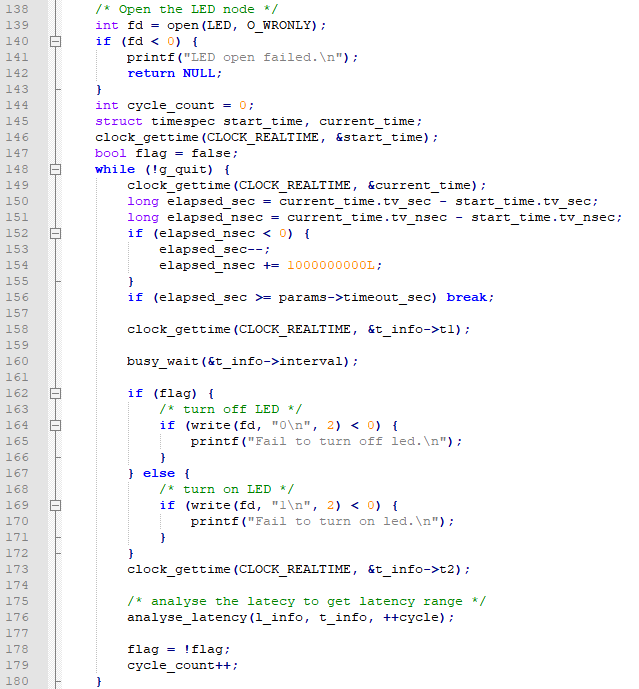

（2）在线程中打开LED文件节点，并对LED状态进行翻转。
图 46

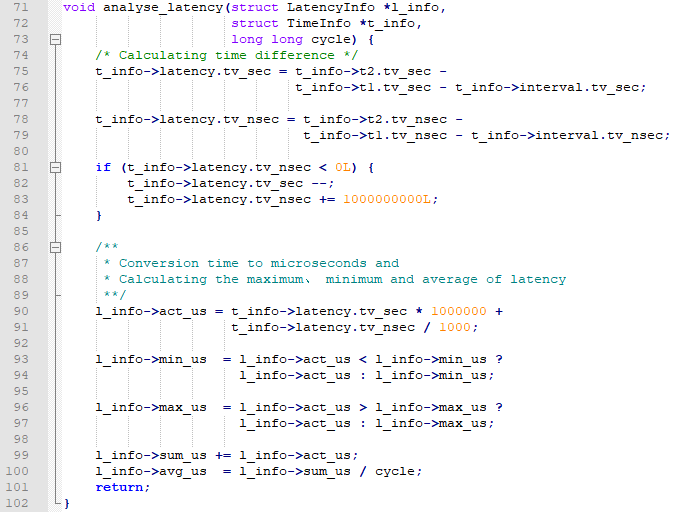

（3）统计调度时间延时情况。
图 47
rt_input案例
案例说明
通过创建一个基本的实时线程，在线程内打开input设备，并对按键事件进行监听，然后触发LED的电平翻转，再通过示波器测量按键触发到LED电平翻转期间的实际耗时。程序原理大致如下：
（1）在Linux-RT内核上创建、使用实时线程。
（2）实时线程中对打开的input设备节点进行按键事件监听，通过判断监听得到的按键事件来触发LED的电平翻转。
案例测试

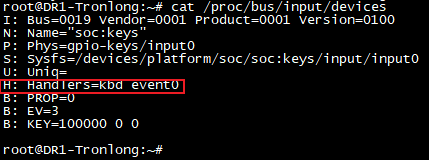

执行如下命令，查看用户输入按键对应的事件号。其中USER1(KEY2)对应的按键事件号为event0。
**Target#**cat /proc/bus/input/devices
图 48

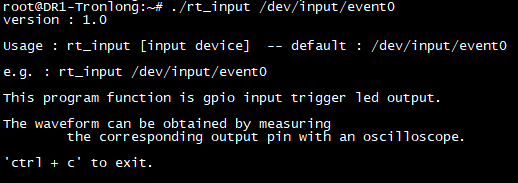

将案例bin目录下的可执行文件拷贝至评估板文件系统，并执行如下命令运行测试程序。程序运行后按下USER1(KEY2)用户输入按键点亮LED，松开按键后LED熄灭，再按"Ctrl + C"退出测试程序。
Target#./rt_input /dev/input/event0
图 49

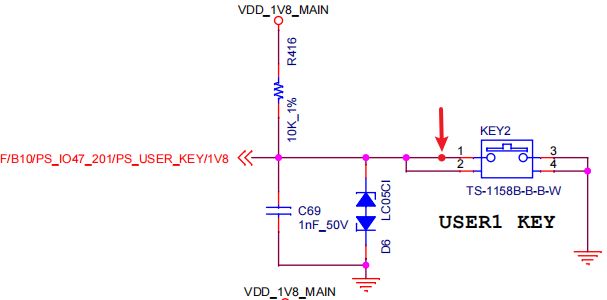

同时分别使用示波器探头1测量LED电路R44电阻一端，使用示波器探头2测量按键USER1(KEY2)引脚1。
图 50
图 51

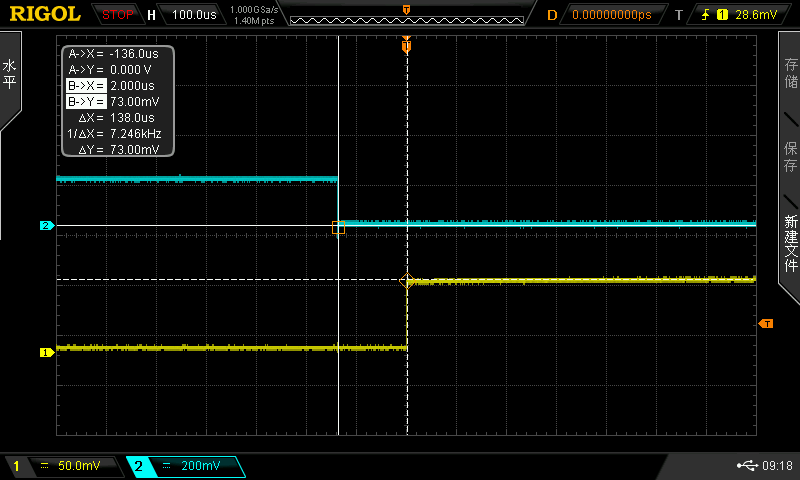

从按键下降沿触发的开始（下图蓝线）到LED上升沿触发的完成（下图黄线）的时间间隔，即为系统实时捕获按键输入时间并响应触发LED电平翻转的时间∆x，从图中可看到∆x = 138us。
图 52
备注：在硬件特性上，由于按键电压由低电平上拉到高电平比较缓慢，因此本次测试实时事件的输入采用下降沿触发方式。
案例编译

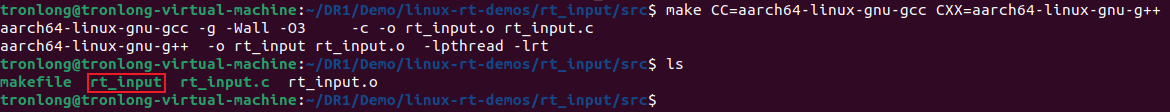

将产品资料"4-软件资料\Demo\linux-rt-demos\rt_input\"案例源码拷贝至Ubuntu。进入案例源码目录，执行如下命令，编译案例生成可执行文件。
Host# make CC=aarch64-linux-gnu-gcc CXX=aarch64-linux-gnu-g++
图 53
关键代码

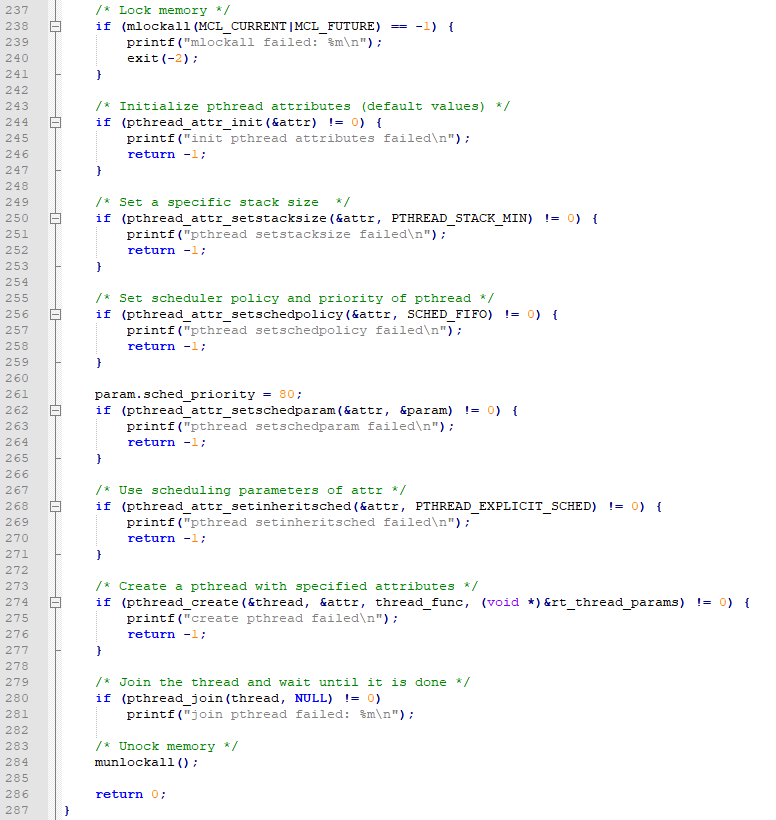

（1）创建实时任务，具体操作包括内存锁定、线程的堆栈内存设置、调度策略和优先级配置等。
图 54

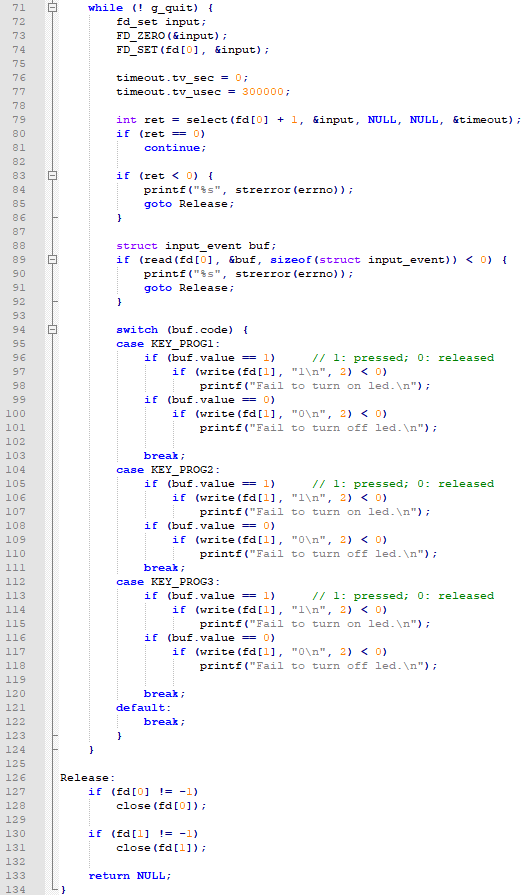

（2）在线程中打开input设备节点并监听按键事件，同时触发LED电平的翻转。
图 55
