Linux 内核设备模型与驱动框架解析 ------以 rk-pcie 为例
1. 内核设备模型 (Device Model)
Linux 内核提供了一套统一的 设备模型 ，用于管理硬件设备与驱动的关系。它的核心思想是 设备与驱动分离，通过总线 (bus) 来完成匹配。
- device：设备对象，代表一个具体硬件（如 PCIe 网卡、I²C 传感器）。
- driver：驱动对象，代表能管理某类设备的软件模块。
- bus：总线对象，负责在设备和驱动之间做匹配（PCI、USB、I²C、SPI、platform 等）。
这种抽象使得设备和驱动可以独立开发、加载和卸载，支持热插拔和统一的 sysfs 管理。
2. 驱动框架 (Driver Framework)
不同类型的总线和设备有各自的驱动框架，提供统一的 API 和开发规范：
- PCI 驱动框架：负责 PCI/PCIe 设备的枚举、资源分配、驱动绑定。
- USB 驱动框架：负责 USB 设备的枚举、配置、驱动绑定。
- I²C/SPI 驱动框架：负责总线设备的地址匹配、驱动绑定。
- Platform 驱动框架：负责 SoC 内部片上外设（GPIO、UART、PCIe 控制器等）。
👉 可以理解为：驱动框架就是行业标准接口，不同总线类型的驱动都按各自的框架来写。
3. Platform 驱动框架
Platform 驱动是 Linux 内核里的一类特殊驱动，用来管理 SoC 内部的片上外设。这些外设没有统一的标准总线协议，因此需要通过设备树 (Device Tree, DTS) 或 ACPI 静态描述。
-
特点：
- 没有标准化的枚举机制。
- 驱动和设备是一一对应，加载时自动绑定。
- 通常不暴露
bind/unbind文件，因为不需要用户态手动操作。
-
例子：
rk-pcie→ Rockchip SoC 的 PCIe 控制器驱动。dw-mmc→ DesignWare 的 SD/MMC 控制器驱动。uart-pl011→ ARM SoC 的 UART 控制器驱动。
👉 可以理解为：platform 驱动框架是 Linux 内核对非标准片上外设的一种统一抽象。
4. rk-pcie 的角色
rk-pcie 驱动是一个 platform 驱动，它的作用是初始化 Rockchip SoC 内部的 PCIe 控制器，并把它接入到标准的 PCI 总线框架。
- 流程 ：
- rk-pcie 驱动加载 → 初始化 PCIe 控制器。
- 在 PCI 总线框架里注册一个 root port（总线入口）。
- PCI 总线开始枚举下游设备 →
/sys/bus/pci/devices/下出现设备对象。 - PCI 驱动匹配这些设备 → 功能节点出现（如
/sys/class/net/eth0、/sys/class/block/nvme0n1）。
👉 rk-pcie 驱动的作用是 把 SoC 内部的 PCIe 控制器挂到标准 PCI 总线上，而不是直接管理所有 PCIe 外设。
5. bind/unbind 的意义与差异
- bind/unbind 文件 ：位于
/sys/bus/<bus>/drivers/<driver>/，用于手动绑定或解绑设备与驱动。 - PCI/USB 驱动：常见，支持动态匹配，方便测试和切换。
- Platform 驱动 ：通常固定绑定，不暴露 bind/unbind；部分新版本内核可能提供
unbind。
6. Driver Core 的变化
Driver core 是内核里管理设备与驱动关系的核心模块（源码在 drivers/base/）。它的演进会影响 sysfs 接口的表现。
-
变化内容：
- 是否生成
bind/unbind文件。 - 匹配机制改进（支持 DTS/ACPI 更灵活的匹配）。
- 热插拔支持增强。
- 接口统一化。
- 是否生成
-
版本差异：
- Linux 5.1：rk-pcie 驱动存在，但通常不暴露 bind/unbind。
- Linux 6.1 ：driver core 改动后，部分 platform 驱动目录可能出现
unbind。
7. 总结
- 设备模型：统一框架，设备和驱动分离，通过总线匹配。
- 驱动框架：不同总线/设备类型的开发规范。
- Platform 驱动：专门管 SoC 内部非标准片上外设，靠 DTS/ACPI 静态绑定。
- rk-pcie：Rockchip SoC 的 PCIe 控制器驱动，是 platform 驱动，负责把控制器接入标准 PCI 总线。
- bind/unbind 差异：PCI 驱动常见，platform 驱动通常没有；不同内核版本 driver core 的变化会影响是否暴露。

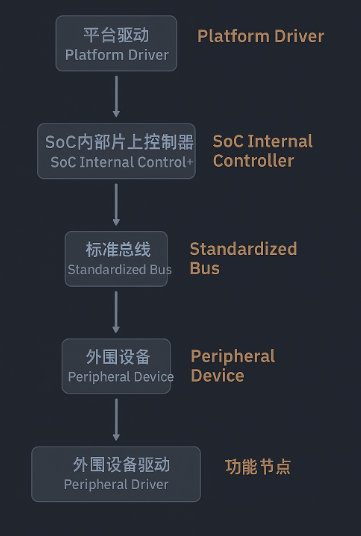

8. 流程图
👉 一句话总结：Platform 驱动负责初始化 SoC 内部的片上外设，如果这个外设是总线控制器（如 rk-pcie），它会把自己挂到标准总线框架上，由标准总线去枚举和管理下游设备。
